Залегание поршневых колец: признаки, симптомы и ремонт

Что такое поршневые кольца

Поршневое кольцо – это незамкнутое кольцо, изготовленное из чугуна с добавлением присадки из меди, никеля или молибдена, и покрытое хромом для повышения износостойкости.

В современных двигателях устанавливается комплект из трёх колец – двух компрессионных и одного маслосъёмного. Фото: tdautozapchasti.com.ua

Функции поршневых колец:

• создание герметичности между поршнем и цилиндром;
• обеспечение достаточного количества масла для работы поршня и цилиндра;
• отвод тепла от поршней к стенкам цилиндров.

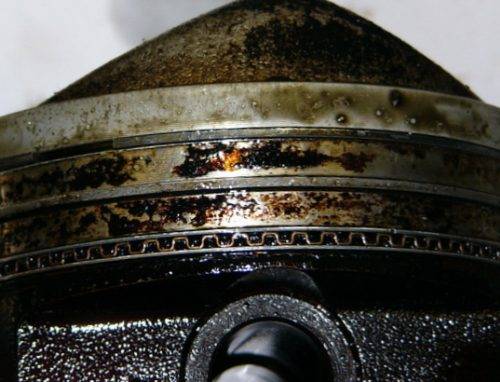

Причины залегания поршневых колец

Потеря подвижности поршневого кольца называется его «залеганием». Происходит это из-за появления большого слоя нагара в канавках поршня, что и приводит к залипанию колец внутри них.

Причинами такой поломки становится:

• низкий уровень машинного масла в двигателе;
• в системе смазки не поддерживается необходимый уровень давления;
• плохое качество масла;
• изношенный масляный фильтр;
• попадание между кольцами и поршнем пыли и абразивных частиц;
• задиры на стенках поршня или цилиндра;
• перегрев двигателя;
• длительное отсутствие эксплуатации авто (масло превращается в клейкую массу).

Также причиной залегания поршневых колец могут служить кратковременные поездки, когда двигатель не успевает прогреться. Фото: radikal.ru

Менее возможны, однако тоже имеют место проблемы с подачей и движением топлива в системе: если бензин, попадающий в цилиндры, испаряется не до конца, то его остатки смывают масляную плёнку с поршня, увеличивая силу трения. Происходит это при неудачных запусках двигателя, при неправильной работе форсунок, когда они не распыляют топливо, а льют его; когда в цилиндрах появляются пропуски или отсутствует искра.

Признаки залегания поршневых колец

Главный симптом износа поршневых колец – потеря компрессии в двигателе (падает давление в цилиндре в конце такта сжатия). Автомобиль с трудом разгоняется и, как будто, не хочет ехать, заводится не с первой попытки, а расход масла и топлива заметно увеличивает.

Дополнительными сигналами о возможных проблемах с поршневыми кольцами служат:

• сизый дым выхлопа;
• масляный нагар на свечах зажигания;
• на холостых оборотах двигатель работает с перебоями, рычаг коробки передач вибрирует;
• из системы вентиляции пары выходят в такт ходам цилиндров;
• шум и стук в двигателе;
• падает давление масла.

Чтобы разобраться, кольца ли виноваты в появлении этих сигналов, можно провести диагностику самостоятельно.

Эта процедура называется раскоксовкой.

Как раскоксовать залегшие кольца

Во избежание лишних затрат, процедуру раскоксовки можно провести самостоятельно в 15 шагов:

1. Делаем смесь из ацетона и керосина (в пропорции 2:1, рассчитываем по 150мл на каждый клапан), либо берём покупную. То, чем раскоксовать поршневые кольца на двигателе, продаётся в любом автомагазине.
2. Немного прогреваем двигатель. Он должен быть тёплым, но не горячим, чтобы смесь не испарилась.
3. Выкручиваем свечи и снимаем высоковольтные провода.
4. Низковольтные провода также отсоединяем от катушек.
5. Сливаем масло.
6. Заливаем смесь в цилиндры и немного закручиваем свечи, чтобы ацетон не испарялся.
7. Оставляем на 12 часов (лучше на ночь).
8. Достаём свечи.
9. В теории, вся смесь должна оказаться в картере, но, во избежание разбрызгивания её по всему подкапотному пространству, обложим ветошью свечные отверстия.
10. Сливаем смесь через пробку масла.
11. Заливаем старое масло обратно.
12. Прокручиваем двигатель стартером (без катушки зажигания).
13. Закручиваем свечи, возвращаем все провода на места, заводим двигатель.
14. Выезжаем на ровный участок трассы и 15-20 км проезжаем на повышенных оборотах (3500-4000). Не пугаемся белого облака выхлопа. Это догорает раскоксовочная смесь.
15. Сразу после поездки меняем масло и масляный фильтр.

Если тяга двигателя возросла, значит, процедура сработала.

Залегание колец происходит не спонтанно. Даже если самостоятельно удалось привести двигатель в порядок, стоит съездить на компьютерную диагностику СТО.

Процесс чистки от нагара не помог. Это означает:

1. Кольца физически изношены, и пора их менять.
2. Проблема не в поршневых кольцах, либо не только в них.

Предупреждение и борьба с залеганием колец

Желательно, чтобы стрелка тахометра держалась в районе 5,5–6 тысяч оборотов в минуту. За время поездки цилиндро-поршневая группа должна полностью самоочиститься. Это станет понятно по возросшей тяге силового агрегата. Если же симптомы залегания не исчезли, можно повторить процедуру отмачивания еще раз. Вместо керосино-ацетоновой смеси в автомагазине можно приобрести специальные средства. После того как проблема устранена, нужно сменить моторное масло и масляный фильтр, поскольку и то, и другое непригодно для дальнейшей эксплуатации.

Если, несмотря на все усилия, проблема осталась, значит, кольца не залегли, а износились физически, в этом случае неизбежен капремонт.

Предотвратить проблему проще, чем решать ее, поэтому во избежание залегания колец нужно хотя бы раз в месяц совершать достаточно длительные поездки на автомобиле (минимум километров 50). Во время поездок следует иногда давать мотору поработать на высоких оборотах (порядка 4 тыс. об./мин) в течение одной — двух минут. За это время нагар, если он и был, успеет полностью прогореть.

Срок службы поршневых колец двигателя автомобиля может варьироваться в разных пределах. Для двигателей автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 это 150-200.000 км пробега. Во многом скорость износа поршневых колец зависит от тяжести условий эксплуатации двигателя, применения качественного или наоборот некачественного моторного масла, правильности работы двигателя (наличия перегрева, детонации), качества изготовления самих колец.

Признаки износа (поломки, залегания) поршневых колец двигателя

Сильное дымление из глушителя

Дым серо-синий (сизый). Дымит постоянно: и при пуске, и при работе на холостых, и при движении. Кратковременное дымление при пуске или перегазовке является признаком износа маслосъемных колпачков.

Причины: моторное масло плохо удаляется со стенок цилиндров при работе двигателя и вместе с отработанными газами выбрасывается через выпускные клапана в выпускной тракт и далее в глушитель. Отсюда сизый дым. Капли масла можно ощутить на своей руке подставив ее к выпускному отверстию глушителя при работающем двигателе.

Моторное масло в корпусе воздушного фильтра

Изношенные или залегшие кольца пропускают газы, образовывающиеся в камерах сгорания при работе двигателя в поддон (картер двигателя). В картере повышается давление газов, которые через систему вентиляции картера двигателя выбрасываются в корпус воздушного фильтра. Они насыщены моторным маслом, забивают воздушный фильтр двигателя и карбюратор.

Течь моторного масла под сальники и уплотнители двигателя

Повышенное давление газов в картере двигателя заставляет моторное масло сочится, откуда только можно (сальники распределительного и коленчатого валов, прокладка и маслозаливная горловина клапанной крышки, прокладка поддона).

Сильное дымление из сапуна

Будет заметно, если снять крышку с корпуса воздушного фильтра двигателя. Тут сильная струя сизого дыма хлопками выходит из отверстия вентиляции картера. Аналогичную картину наблюдаем сняв шланг с сапуна двигателя.

Его воздушные жиклеры ГДС обеих камер

— Черный нагар на свечах зажигания

Черный нагар на электродах свечей зажигания плюс замасливание резьбы.

— Двигатель «троит» на холостых

— Провалы при нажатии на педаль «газа»

— Повышенный шум при работе двигателя

Если после проведения замера компрессии установлено, что указанные признаки имеют причиной износ или залегание поршневых колец, то сначала проводим раскоксовывание поршневых колец и если не помогло, то производим их замену (на двигателях автомобилей 2108, 2109, 21099 можно не снимать двигатель для выполнения этой процедуры, а на 2105, 2107 его придется снимать).

Примечания и дополнения

— Сопутствующими неисправностями к износу поршневых колец могут быть: износ цилиндров, износ поршней.

— Залегание поршневых колец – потеря ими упругости в результате перегрева или закоксовывание канавок под кольца в результате применения некачественного моторного масла. В результате кольца перестают выполнять свою функцию – эффективно снимать моторное масло со стенок цилиндров и создавать определенное давление при движении поршня вверх (компрессия).

— Бывают ситуации, когда залегает или выходит из строя только маслосьемные кольца, а компрессионные работают. В такой ситуации двигатель будет дымить и расходовать масло, но компрессия будет в норме.

В случае надлежащего ухода и своевременного сервиса автомобиль любой марки может прослужить долгие годы при этом для этого не нужно обладать знаниями механика экстракласса.

Напутственные рекомендации

При неудовлетворительных результатах диагностики опытные владельцы обычно действуют методом исключения. Сначала предпринимается попытка раскоксовать маслосъемные кольца. Если вы впервые столкнулись с таким понятием, рекомендуем почитать, что такое раскоксовка и зачем она нужна двигателю, а также о технологии декаборнизации поршневых колец с использованием димексида , как одного из недорогих и эффективных средств.

Если попытка удаления кокса не принесла результатов, то планируются работы с ГБЦ. Если и замена маслосъемных колпачков обернулась безуспешно, то производится «капиталка».

Маслосъемные колпачки (сальники)

препятствуют попаданию масла в камеру сгорания и позволяют экономно расходовать масло.

Различие между маслосъемными колпачками и маслосъемными кольцами.

Часто неопытные автовладельцы спрашивают, как определить, что стоит на их автомобиле: кольца или колпачки. Ответ заключается в том, что для оптимальной работы двигателя необходимо наличие как маслосъемных колец, так и колпачков. Кольца снимают остатки масла с движущегося поршня и обеспечивают смазку поршня, а маслосъемные колпачки устанавливаются на ножках клапанов. По сути обе запчасти выполняют одну и ту же функцию: защищают камеру сгорания от попадания масла.

Попадание масла в камеру сгорания ДВС чревато появлением нагара на клапане и на стенках цилиндра газораспределительной камеры. Вследствие чего двигатель будет работать хуже и быстрее выйдет из строя. Кроме прочего попадание масла в камеру сгорания ухудшает качество бензино-воздушной смеси и забивает канавки поршневых колец.

Признаки износа маслосъемных колпачков:1. Повышенный расход масла автомобиля. Расход масла может достигать до 1 литра масла на 1000 км.2. Появление синего дыма из выхлопной трубы при запуске двигателя или при торможении.3. Электроды на свечах замаслены и засалены.Причины износа:1. Время.

Со временем маслосъемные колпачки неизбежно теряют свою эластичность и пропускают больше масла. Для отечественных автомобилей после преодоления 20 000 километрового пробега рекомендуется обязательная замена.2. Условия работы. Износ колпачков обусловлен их постоянной работой. Каждый раз (от 150 до 12000 раз в минуту), когда клапан открывается, колпачок снимает излишки масла с него.3. Химическое воздействие. Колпачки изготавливаются из резины и находятся в агрессивной химической среде продуктов сгорания и масляной взвеси. Неизбежно со временем каучук теряет эластичность и твердость и маслосъемные колпачки выходят из строя.

На что необходимо обратить внимание при покупке маслосъемных колпачков:

Конечно, рекомендуется применять только те колпачки, которые предназначены для конкретного двигателя, но это не всегда возможно и целесообразно. Во-первых новые колпачки на старом моторе могут оказаться весьма кстати и улучшат прилегание, во-вторых оригинальные колпачки могут оказаться дорогими или недоступными и имеет смысл заказать аналоги, если замена необходима здесь и сейчас.

Для того, чтобы подобрать нужный колпачок и он не соскакивал и подходил по размеру необходимо соблюсти следующие правила подбора:

1.

Аналог может быть выше оригинала только на 0,5 мм. В противном случае тарелка пружины может повредить колпачок.2. Диаметр колпачка не может быть слишком большим, должен свободно проходить через пружину клапана. На сегодняшний день отечественные производители колпачков уступают импортным.

Мы рекомендуем использование мировых производителей-фирм AE (Payen), Elring, Glazer, Goetze и Reinz других.

КАК ЗАЛЕГАНИЕ ПОРШНЕВЫХ КОЛЕЦ СВЯЗАНО С ИХ РАБОТОЙ

Для того чтобы обеспечивать необходимую степень уплотнения зазора между внешней поверхностью поршня и внутренней поверхностью цилиндра, так называемым зеркалом цилиндра, кольцо должно быть достаточно упругим и прочным, с другой стороны, не оказывать излишнего давления на стенки гильзы, иметь высокую износостойкость, но не разрушать рабочую поверхность цилиндра.

Степень теплового расширения чугуна гильзы меньше аналогичного показателя алюминиевого сплава поршня более, чем в два раза. При нагревании поршень расширится сильнее, чем чугунная стенка цилиндра. Наружный диаметр поршня выполняется с небольшим зазором для компенсации тепловых расширений. В современных двигателях внутреннего сгорания всегда применяется несколько поршневых колец. Залегание одного из компрессионных колец создает проблему герметичности при сжатии топливовоздушной смеси. Под термином «залегание» понимают ситуацию, когда поршневое кольцо сжато и полностью утоплено в кольцевой канавке поршня, при этом остатки несгоревших нефтепродуктов под воздействием высокой температуры превратились в углеродистые образования, намертво, словно клей, зафиксировавшие кольцо в одном положении.

Условия и причины залегания поршневых колец:

Если относительно «молодой» автомобиль стал катастрофически терять динамику разгона, резко увеличился расход масла, первой рассматривают версию залегания поршневых колец. Болезнь поражает относительно «молодые» автомобили с пробегом менее 80 тыс. км. Главной проблемой и причиной залегания поршневых колец называют некачественный бензин и моторное масло.

Как правило, залегание поршневых колец происходит неравномерно по диаметру кольцевого паза. В нормально работающем кольце силы давления на него распределены равномерно по рабочей поверхности, что препятствует возникновению местных зон усталости металла. В случае залегания кольцо прикипает в канавке поршня в одном небольшом секторе окружности, начинает работать (сжиматься и разжиматься) в нерасчетном и несимметричном режиме, возникают локальные усталостные микротрещины.

Видео «Р аскоксовка колец »

В этом видео показано, что нужно делать если закосовались поршневые кольца. Какие лучше использовать средства и как их правильно применять.

Неисправности двигателя одни из наиболее неприятных и дорогостоящих. Если, к примеру, ржавый или подгнивший кузов никак не влияет на скорость, то нарушение в работе двигателя так или иначе скажется на динамике и общей работе силового агрегата.

Одной из важнейших групп двигателя является цилиндропоршневая группа (ЦПГ). Данная группа принимает самое непосредственное участие в сгорании топливовоздушной смеси (ТВС). Работая в суровых условиях, ЦПГ подвергается серьезным нагрузкам, которые так или иначе сказываются на ресурсе рабочих деталей.

Одной из основных поломок ЦПГ является залегание поршневых колец, которые отвечают за массу процессов во время рабочего такта поршня. Залегание происходит в основном из-за появления отложений, которые со временем превращаются в твердый нагар. Нагар блокирует подвижность колец, а также забивает технологические отверстия в компрессионных, а также маслосъемных кольцах. В результате такого явления снижается компрессия в двигателе, а также ухудшается подача смазки в цилиндры. Работая в таких условиях, поршень подвергается еще большим нагрузкам. поскольку надлежащей смазки нет, трение происходит практически “насухо”, при этом из-за падения компрессии падает мощность и увеличивается расход топлива.

Что делать, если залегли кольца в двигателе

Ответ банален: если довели двигатель своего «железного скакуна» до такого состояния, что залегли кольца, надо их раскоксовать. Для этого необходимо удалить нагар из поршневых канавок. Раскоксовку можно делать тремя способами:

• механическим очищением нагара,
• химическим растворением кокса,
• при помощи специальных присадок в топливо.

Присадка Супротек Актив Плюс в масло двигателя автомобиля

Триботехнический состав «Актив Плюс» — это новый универсальный состав для двигателей всех типов. Разработан для замены ряда товаров предыдущей продуктовой линейки «Супротек».

Рассмотрим каждую процедуру подробнее. «Народные способы», связанные с риском повредить прокладки и сальники современного автомобильного мотора, упоминать не будем.

Механическая раскоксовка

Этот способ подразумевает частичную или полную разборку двигателя, потому что поршни, на которых залегли к

ольца, необходимо извлечь. Очищать детали нужно вручную, используя мягкие щетки, ветошь и растворитель, керосин или ацетон.

Места, до которых трудно добраться щеткой, необходимо тщательно прочистить с помощью небольших кусочков ваты или ветоши смоченных в растворителе. Мастера часто используют пинцеты и другие приспособления, чтобы удалить весь нагар. Только в этом случае раскоксовка считается качественной.

Данный способ требует хорошего знания устройства авто, и силового агрегата в частности. Нужно ведь не только разобрать, но и потом правильно собрать мотор. По этой причине лучше доверить такую работу профессиональным автослесарям, хоть это и немалостоящее удовольствие.

Химическая раскоксовка

Этот способ поможет, если залегли маслосъемные кольца, а что делать не знаете – нет ни навыков, ни инструментов, чтобы разбирать двигатель, и нет возможности обратиться в автосервис. Чтобы раскоксовать мотор с помощью химии, нужно только уметь выкручивать свечи зажигания.

Алгоритм химической раскоксовки залегших колец:

1. Прогреть двигатель до 80-90 °C.
2. Отсоединить провода питания, вывернув свечи.
3. Вывесить ведущий мост.
4. Рычаг КПП установить на максимальную скорость.
5. Провернуть коленвал так, чтобы все поршни встали в среднее положение.
6. Залить в цилиндры по 40 мл средства, завернуть свечи.
7. Подождать 60 минут, временами поворачивая вперед-назад ведущие колеса.
8. Убедившись, что вся жидкость просочилась вниз, запустить мотор на час в режиме ХХ.
9. Заменить масло и масляный фильтр.
10. Проехать 20-30 км с нагрузкой около 3000 оборотов.

Главные недостатки этого способа:

1. Нет возможности надежно проконтролировать, насколько хорошо удален кокс.
2. Агрессивная химия может повредить уплотнители и сальники двигателя.

Раскоксовка с помощью присадок

Это наиболее простой и безопасный вариант чистки двигателя, если залегли кольца, а что делать вы не знаете. Достаточно добавить в топливо или моторное масло специальную присадку – не нужно ничего выкручивать-закручивать, вывешивать и ждать. Просто и удобно. Сегодня на рынке представлены средства импортного и отечественного производства. Бренды из стран ЕС и США традиционно пользуются авторитетом, но относительно дороги. Продукция отечественных производителей дешевле, и часто не уступает западным аналогам.

Например, российская компания «Супротек» разработала линейку триботехнических составов, которые позволяют комплексно очистить мотор автомобиля. Промывки быстро удаляют самые стойкие загрязнения, а присадки в бензин и моторное масло поддерживают эффект «чистого двигателя» на протяжении длительного времени. «Очиститель топливной системы» Suprotec комплексно промывает камеру сгорания и топливную систему бензиновых моторов. Промывка добавляется в топливный бак. Ввиду высокой химической активности рекомендуется для разовой очистки, когда заметили симптомы, что залегли кольца в двигателе. Средство эффективно удаляет все виды нагаров из камеры сгорания, устраняя связанные с ними проблемы.

Залегание или износ – когда пора проверить состояние колец?

Как видно, условия работы поршневых колпачков и колец нелегкие и поэтому естественного износа не избежать. Обычно комплекта хватает на 150 тысяч километров, хотя некоторые автовладельцы утверждают, что их двигатели проходят и по 500 тыс. км. Но о таких показателях можно говорить только при правильной эксплуатации автомобиля, в противном случае задуматься о ремонте движка придется намного раньше. Использование некачественного либо неподходящего масла и его несвоевременная замена негативно скажется на состоянии колец, что приблизит их залегание. Кроме того, необходимо следить за состоянием воздушного фильтра, особенно если приходится постоянно ездить по сильно запыленной местности. Немаловажна и исправность топливного фильтра.

Желательно не перегревать и не перегружать сам двигатель. Образование нагара в поршневых канавках приводит к залеганию маслосъемных колец. В этом случае поршень недостаточно плотно прилегает к цилиндру и автомобиль не может развивать необходимую мощность. Можно максимально отсрочить залегание маслосъемного кольца. Избегайте кратковременных поездок в зимнее время, так как движок не успевает прогреться до нужной температуры. Очень опасно в этот период давать и чрезмерные нагрузки. Если в системе не будет достаточно смазки, произойдет перегрев. Он приведет к заклиниванию и образованию на поверхностях поршня и цилиндра различных дефектов. В результате колпачки могут полностью испортиться, либо разрушатся перегородки между канавками. Опасны для автомобиля и постоянные простои в городских пробках.

Определить необходимость ремонта либо замены можно по следующим признакам износа маслосъемных колец. Значительно увеличится расход масла, может появляться сизый дым – во время начала движения после кратковременной остановки, например, на светофорах. Кроме того, тревожные признаки износа – протечки и испарения масла через уплотнительные прокладки, сальники (колпачки) и в прочих местах

Обратите внимание на цвет этой жидкости, если вы ее только поменяли, а она почернела, то замена уплотнителей неизбежна. Еще следует проверить свечи, они должны быть чистыми, в противном случае придется обращаться на СТО либо проводить ремонтные работы самостоятельно

Итак, если вы обнаружили у своего авто какие-либо признаки износа, то нужно проверять маслосъемные кольца. Диагностика колпачков проводится достаточно просто. Необходимо отсоединить шланг системы принудительной вентиляции. Если давление картерных повышено, то дело в износе колпачков.

В вашем браузере отключен JavaScript

Если станет необходимость в проверке состояния поршня и колец четырехтактника, то сначала необходимо разобрать двигатель. Начинать следует с демонтажа головки цилиндра и самого цилиндра, а затем нужно будет провести прямые замеры и визуальный осмотр, которые помогут определить степень износа мотодеталей в ходе эксплуатации скутера. После всех манипуляций можно будет выбрать максимально эффективный способ для устранения неполадок в системе.

Приступаем к проверке износа игольчатого подшипника, поршневого кольца и поршня. Колец всего будет рассмотрено пять, поскольку речь идет о четырехтактниках.

Этапы разборки

Стопорные кольца фиксируют положение поршня на пальце. Чтобы снять поршень, достаточно просто вытащить хотя бы одно стопорное кольцо, а затем сам палец выдавить немного в эту же сторону.

Далее следует провести процедуру визуального осмотра колец в канавках и наличия в них отложений. От того, насколько легко кольца ходят внутри канавок, будет зависеть плавность движения. В канавках не должно быть никаких отложений, нагара и грязи. Если стопорные кольца заедают, то необходимо воспользоваться специальной жидкостью и промыть все канавки. Для этого может подойти и жидкость для чистки карбюраторов: она легко разъест все образовавшиеся отложения и очистит пазы. Размокнув, грязь быстро смоется с поверхности. Так удаляют и остатки старых колец.

Снимать сами кольца с поршня следует особо осторожно, проявляя максимум аккуратности. Чтобы сделать это правильно, нужно пальцами раздвинуть стыки в стороны (хотя бы на несколько миллиметров), а затем поднять кольцо вертикально вверх

Учитывая хрупкость колец, сделав хотя бы одно резкое движение, их можно запросто сломать.

Как визуально по внешнему виду оценить состояние игольчатого подшипника и поршня

Особо внимательно следует осматривать юбку поршня. Любые следы нагара на ней (или даже прогара) будут указывать на то, что кольца пора менять: они либо полностью износились, либо уже очень глубоко залегают. И то и другое опасно для водителя.

Замена мотодетали решает ситуацию, и уже не нужно проводить дополнительных замеров и осмотров.

Что касается игольчатого подшипника, то его перед осмотром необходимо вручную достать из шатуна. Для этого достаточно прокрутить подшипник в руке, при этом внимательно следя за каждой иголкой. Ни одна из них не должна выдвигаться больше, чем остальные (и тем более выпадать). Если на это есть хотя бы малейший намек, то такой игольчатый подшипник необходимо немедленно заменить на новую мотодеталь.

Если поршневое кольцо плавно перемещается в верхней части шатуна – это норма. Главное, следить, чтобы не присутствовал радиальный люфт.

Как провести точные замеры и определить степень износа поршневых колец

Проверить зазоры можно только одним способом: поместив их в цилиндр. Для этого все кольца снимаются с поршня и помещаются в агрегат. Кольцо при этом должно находиться в своей рабочей плоскости.

1. 0,1–0,25 мм. Это номинальный зазор компрессионных колец. Если этот показатель приближается к отметке 0,4 мм, кольца обязательно следует заменить.
2. 0,1–0,4 мм. Это номинальный зазор на стыке маслосъемных колец.
3. 0,03–0,05 мм. Это номинальный зазор между компрессионным кольцом и поршневой канавкой. Максимально допустимое значение не должно превышать 0,1 мм.
4. 0,005–0,01 мм. Это показатели «поршневой палец – головка шатуна».

Как собрать и установить кольца на поршень четырехтактного двигателя

Как только проверена степень износа деталей и по необходимости произведена замена на новые, следует всю конструкцию узла привести в первоначальный вид, то есть собрать. Перед этим желательно все детали промыть и прочистить от грязи, пыли и других частиц, влияющих на работоспособность всего мотосредства.

Особое внимание следует уделить специальным меткам на дне поршня:

• IN (впуск) – направлена точно на впускной канал,
• OFF/EX (выпуск) – направлена на выпускной канал.

Когда идет установка части пальца в поршень скутера, то стопорное кольцо уже должно быть частично вставлено. Необходимо вставить игольчатый подшипник в верхнее отделение шатуна и одеть сам поршень. Затем пальцами установить второе стопорное кольцо.

Советы и рекомендации

Для защиты поршневых колец и противодействия коксованию камеры сгорания необходимо:

• своевременно менять моторное масло;
• использовать качественные ГСМ;
• прогревать двигатель перед поездкой;

Также можно воспользоваться присадками для двигателя (рассмотрены на примере дизельного ДВС):

• в масло, которые способствуют «мягкой» раскоксовке поршневых колец;
• в топливо, что является еще одним способом деликатной очистки камеры сгорания от нагара;

Данные решения представлены различными производителями и рекомендованы к использованию в профилактических целях, так как эффективно удалить толстые слои отложений они не способны.

https://youtube.com/watch?v=Ugn7YrQb8q4

Использование противоизносных, противодымных и других присадок для уменьшения расхода масла. Плюсы и минусы после применения присадки в двигатель.

На что указывает цвет нагара на свече зажигания, почему образуется нагар того или иного цвета. Как очистить свечи зажигания от нагара своими руками, советы.

Должен ли двигатель расходовать масло и какой расход масла является нормой для мотора. Повышенный расход смазки, основные причины, частые неисправности.

Нагарообразование и последствия закоксовки двигателя. Залегание поршневых колец, появление отложений и лака на деталях. Как самостоятельно удалить нагар.

Низкая комрессия в цилиднрах двигателя: главные причины. Как поднять компрессию в двигателе без ремонта мотора, доступные способы. Советы и рекомендации.

Постепенное или резкое увеличение расхода масла дизельного двигателя. Потенциальные неисправности, диагностика и способы их устранения.

ЛЕЧИМ БОЛЕЗНЬ ЗАЛЕГАНИЯ ПОРШНЕВЫХ КОЛЕЦ

Три наиболее распространенных варианта восстановления работоспособности поршней.

• Удаление нагара, кокса, остатков нефтепродуктов с помощью различного рода моющих жидкостей, растворителей и модификаторов нагара;
• выпаривание тяжелых фракций нефтепродуктов, гудрона и асфальтовых веществ с помощью раскаленного пара;
• выжигание, или «раскоксовывание» с помощью раскаленных продуктов сгорания.

Чаще других применяется так называемая мойка нагара – наиболее дорогой и эффективный вариант.

Для удаления из канавок поршня смолы и гудрона можно использовать небольшое количество моторного масла с добавкой жидкости для удаления нагара. Знатоки применяют смесь масла, бензола, этилового спирта и ацетона в равных частях. Состав готовится интенсивным перемешиванием дрелью непосредственно перед использованием. Хранить лекарство для «раскоксовывания» поршневых колец не рекомендуется из-за интенсивного поглощения влаги.

В свечные отверстия цилиндров наполовину остывшего двигателя шприцом заливается по 70-100 мл свежеприготовленной смеси. Заливать необходимо по возможности быстро, и сразу завернуть свечи обратно. Наконечники с проводами не одевать. Через 10-12 часов свечи аккуратно выворачиваются, на свечные отверстия укладывается ветошь. Несколько раз стартером прокручиваем коленвал

Моющий раствор интенсивно выбрасывается из свечных отверстий, поэтому необходимо предварительно убрать открытые источники огня и соблюдать осторожность. Попавший в моторное масло раствор легко испаряется из масляного картера после основательного прогрева двигателя

Смесь удаляет основную часть тяжелых остатков, приведших к залеганию, но для более полного «раскоксовывания» большинство мастеров рекомендуют провести испытательный пробег в 60-70 км на максимальных оборотах двигателя. Зимой подобную процедуру можно заменить обычной обкаткой в гараже. Подобный способ удаления нагара показал свою эффективность, но в некоторых случаях его применять нельзя.

Противопоказания к широкому использованию для лечения проблемы залегания является количество нагара на днище поршня. Если в течение многих лет использовалось топливо сомнительного качества и с большим содержанием грязи, на раскаленном днище поршня гарантировано образовался нагар из твердых минеральных остатков бензина и масла.

Внимание!Попытка удалить его подобным способом может привести к выведению из строя выпускного клапана твердыми фрагментами нагара или расколовшегося поршневого кольца.

Третий способ ранее широко применялся на автомобилях, оборудованных газогенераторной установкой, в 50-60 г. прошлого века. Генераторный газ, часто загрязненный смолой, становился причиной залегания поршневых колец. Лечили болезнь достаточно просто — в течение часа в двигатель кроме газа подавался водяной пар. Симптомы, вызванные залеганием поршневых колец, пропадали на месяц-два.

В современных условиях генераторный газ заменяется пропан-бутаном, водяные пары получают в отдельном электрическом подогревателе. После прогрева двигателя газ и пар подают в работающий на холостых оборотах мотор, примерно в равных объемных частях, в течение 1-1,5 часов. По окончании выпаривания еще 10-15 минут мотор работает исключительно на бензине.
