Как заменить цепь ГРМ Шевроле Нива: тонкости и нюансы

Замена успокоителя цепи привода распределительного вала Niva Chevrolet

Успокоитель расположен внутри передней части головки блока слева и прикреплен к ней снаружи двумя болтами.

При износе или повреждении успокоителя на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распределительного вала и к серьезному повреждению

двигателя. Вам потребуются: отвертка, ключ (желательно торцовый) «на 10».

Снимите натяжитель цепи привода распределительного вала (см. «Замена натяжителя цепи привода распределительного вала»).

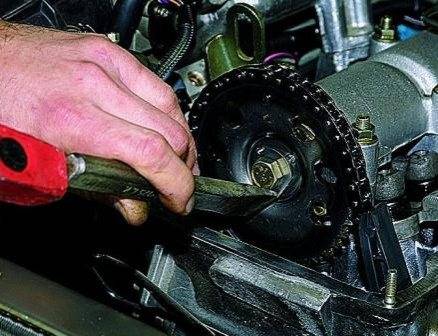

Зубилом отгибаем край стопорной шайбы болта крепления звездочки распределительного вала (для наглядности шланги отводящего патрубка рубашки охлаждения отсоединены).

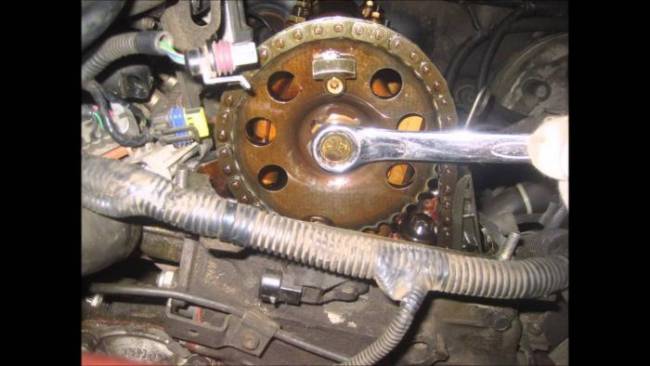

Накидным ключом «на 17» отворачиваем болт крепления звездочки распределительного вала

Снимаем болт вместе с шайбами.

Для ослабления натяжения цепи отворачиваем гайки крепления гидравлического натяжителя к головке блока цилиндров

При этом трубку гидропривода натяжителя не размыкаем.

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала (см. «Проверка и установка фаз газораспределения по меткам»).

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала.

Накидным ключом «на 10» отворачиваем два болта (одинаковой длины) крепления успокоителя цепи к головке блока цилиндров.

Болт имеет цилиндрический хвостовик для центровки в отверстии успокоителя

При снятии успокоителя надежно удерживайте его рукой, иначе упавший в масляный поддон успокоитель будет очень трудно извлечь.

Осмотрите снятый успокоитель.

Если на его рабочей поверхности есть глубокая выработка от цепи и сколы или на корпусе успокоителя есть трещины и обломы, замените успокоитель.

Обратите внимание на оригинальную форму успокоителя – он отличается от успокоителей, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же успокоитель

Приобретайте точно такой же успокоитель

Пошаговая инструкция по самостоятельной замене ГРМ

Начинают ремонт с подготовки автомобиля к частичному разбору двигателя. Для этого машину устанавливают на яму или подъемник. Снимают защиту двигателя, сливают тосол из радиатора, демонтируют основной радиатор с вентиляторами охлаждения.Ослабляют крепление насоса гидроусилителя и генератора, снимают приводные ремни.

С кондиционером возможны 2 варианта: слить хладагент и демонтировать радиатор или аккуратно отвести его в сторону и подвесить, чтобы не оборвать шланги. Отсоединяем все шланги системы охлаждения, которые мешают в зоне ремонта. Снимаем воздушный фильтр, трос дроссельной заслонки, воздушный патрубок. В таком полуразобранном виде можно приступать непосредственно к замене цепи ГРМ.

Порядок действий по замене цепи Нива Шевроле:

  1. Снимаем клапанную крышку на двигателе. С передней крышки откручиваем водяной насос, кронштейны генератора. Устанавливаем автомобиль на 5 передачу и ключом или головкой на 38 срываем болт крепления шкива на коленчатом валу. После снятия шкива болт можно закрутить обратно для прокручивания коленвала при установке фаз.
  2. Откручиваем 7 болтов на передней крышке и 2 болта со стороны поддона двигателя. Снимаем успокоитель цепи. Специальным ключом отвинчиваем гайку крепления масляной магистрали гидронатяжителя и извлекают его из посадочного места. Здесь может понадобится ключ на 22.
  3. Крышку аккуратно поддеваем отверткой и снимаем со своего места. Перед нами открывается доступ к механизму ГРМ. На этом этапе можно визуально оценить состояние цепи, успокоителя, звездочек.
  4. Перед тем как менять механизм на новый, требуется выставить метки зажигания согласно заводским меткам. Для этого проворачиваем ключом коленвал до тех пор пока метка на коленвале не совпадет с меткой на корпусе двигателя, а метка на шкиве распредвала не встанет напротив прилива в верхней части корпуса распределительного вала. Поршень первого цилиндра должен находиться в верхней мертвой точке, что легко контролируется через свечной колодец.
  5. Отгибаем отверткой фиксирующую шайбу. Откручиваем болт на 17 крепления звездочки распредвала и снимаем шкив вместе с цепью. Снимаем остальные звезды и оцениваем их состояние. Выработка может быть незаметна на первый взгляд, но все вместе дает реальное смещение на несколько градусов относительно нормального положения фаз ГРМ. Поэтому меняем весь узел в сборе.

  1. Протираем ветошью посадочные места и стыки крышки от старых загрязнений. Можно использовать уайт-спирит для очистки и обезжиривания поверхностей. Сальник коленвала заменяем каждый раз при снятии передней крышки. Деталь копеечная, а замена достаточно трудоемкая.
  2. Сборка механизма ГРМ происходит в обратном порядке. Первыми на свои места встают звездочки маслонасоса и коленчатого вала, на них надевается новая цепь. Её предварительно смазывают чистым маслом. Вращая шестерню маслонасоса, добиваются оптимального натяжения цепи и затем уже надевают на верхнюю звездочку. В идеальном варианте шкив распредвала должен сразу встать на шпонку, а метки совместиться. Если этого не произошло — допускается слегка провернуть коленчатый вал ключом.
  3. Взводим натяжитель цепи и ставим его на свое место. Закручиваем болты и вытаскиваем чеку – механизм должен натянуться. Если все собрано правильно, то после нескольких оборотов метки на валах остаются на месте. При неправильной установке и нарушении фаз ГРМ провернуть коленвал невозможно или происходит убегание меток.
  4. Окончательно затягиваем болты динамометрическим ключом до нужного момента. Загибаем стопорные шайбы. Устанавливаем переднюю крышку на прокладку или специальный герметик. Ставим на место помпу с новой прокладкой. Прикручиваем кронштейны, датчик положения коленвала, присоединяем масляную трубку.
  5. Окончательно собираем автомобиль. Подсоединяем разъемы, устанавливаем радиатор, заливаем тосол, крепим генератор, насос ГУР, натягиваем поликлиновые ремни. Если ремни покрылись трещинами или появились следы износа их лучше сразу заменить.
  6. Запускаем двигатель и внимательно наблюдаем за его работой. Не должно быть посторонних шумов, подтеков масла и антифриза. Лампа давления масла должна погаснуть сразу после пуска.

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Успокоитель

Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса. Данная система состоит из следующих элементов:

Успокоитель находится внутри головки блока с передней стороны и крепится к ней при помощи двух болтов. В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор.

Замена

Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы:

  1. У ГБЦ снимаем крышку
  2. Демонтируем натяжитель цепи привода распредвала
  3. Не отсоединяя от цепи снимаем звёздочку с флаца распределительного вала
  4. Начиная с нижнего болта выворачиваем два крепящих болта
  5. Закрепляем цепь вместе со звездочкой и снимаем успокоитель. Во время снятия его желательно придерживать чтобы он не упал в масляный поддон
  6. Производим осмотр и если на ней имеются повреждения меняем на новый успокоитель.
  7. Берем новую деталь и устанавливаем на место в обратном порядке

Приобретать новый элемент необходимо именно такой же который стоял ранее, так как в моделях которые выпускались раньше может стоять успокоитель другой формы.

Подводя итого всему выше написанному можно сделать вывод что для проведения данных работ не нужно обладать особыми знаниями и иметь специальный инструмент, поэтому при необходимости следуя всем вышеперечисленным инструкциям все работы можно проделать самостоятельно.

Признаки неисправности цепи ГРМ у Шевроле Нивы

Силовой агрегат у Шевроле Нива содержит один распределительный вал, последовательно открывающий 8 клапанов, в свою очередь приводящийся в движение коленвалом посредством цепи ГРМ, натянутой на шкивы обоих валов. Стабильность работы привода обеспечивается натяжителем и успокоителем.

Для согласованной работы впускных и выпускных клапанов, их открывания в нужный момент, оба вала Шевроле Нива должны вращаться синхронно. Необходимо, чтобы на один оборот коленчатого вала приходилось 2 оборота распредвала. Убедиться в слаженности действий можно по меткам, нанесенным на шкивах.

На многих автомобилях с цепью ГРМ замена этого элемента производится через каждые 80-100 тысяч км. Фактически же зачастую приходится менять цепь чаще. В том числе это касается и замены привода ГРМ Шевроле Нива. О возможных неполадках цепи нужно судить по некоторым признакам.

Так, звенья цепи ГРМ, находящейся под натяжением, со временем растягиваются. В результате газораспределительный механизм начинает работать со сбоями, вызывая следующие проблемы:

  • рывки во время езды;
  • перегрев охлаждающей жидкости;
  • нестабильная работа двигателя;
  • затрудненный запуск ДВС;
  • загорание аварийного индикатора на приборной панели и т. д.

При неправильном газораспределении значительно нарушается работа двигателя, вплоть до выхода его из строя, если своевременно не устранить неисправность ГРМ Шевроле Нива. В последнем случае уже не обойтись без дорогостоящего капитального ремонта мотора или полной его замены. Степень износа цепи можно оценить визуально, для чего потребуется разобрать силовой агрегат.

Рекомендуем

«Замена ГРМ BMW N20: диагностика и рекомендации» Подробнее Другой способ оценки работоспособности привода — на слух. Звонкий шелестящий звук, доносящийся из-под капота и похожий на звук работающего дизельного двигателя, сигнализирует о том, что цепь ГРМ нуждается в проверке.

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

  1. Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
  2. Завинчивается двумя крепежными гайками.
  3. Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

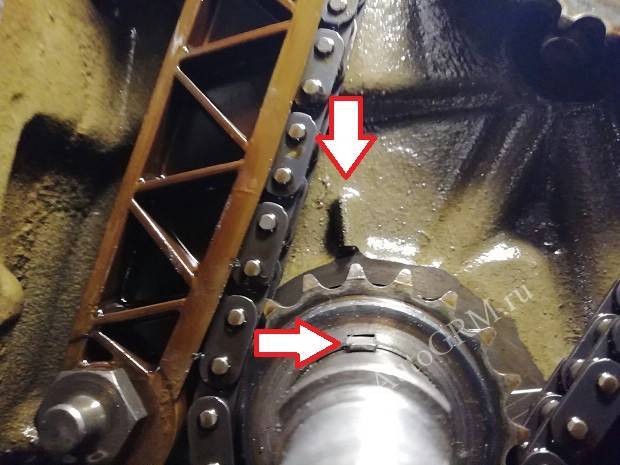

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

>

Полезный пост?

Да

Нет

Признаки неисправности

Сказать точно, когда требуется замена практически невозможно, и что бы понять что она растянулась, можно только, разобрав двигатель, но это является непростой задачей. Поэтому понять, что цепь растянута, можно по работе двигателя, во время работы в случае растяжения будет доноситься звонкий звук, он может напоминать работу дизельного агрегата. Как правило, ее замену нужно делать на пробеге около 100-150 тысячах километров. В случае износа меняется не только цепь, а также:

И если их не поменять, то это может привести к тому, что во время движения она порвется. Толька замена всех элементов системе будет гарантировать ее качественную и продолжительную работу, да и разбирать пол двигателя ради замены одной детали как-то нецелесообразно.

Менять цепь на Ниве Шевроле гораздо сложнее, нежели производить замену ремня. Для этого следует проделать следующие действия:

  1. Загоняем автомобиль на яму или эстакаду
  2. Для удобства работы снимаем защиту двигателя с пыльником, так же это поможет снять крепления ГРМ
  3. Фиксируем авто ручником, под колеса подкладываем подпорки
  4. Сливаем тосол и снимаем радиатор с вентилятором
  5. От патрубков воздуховода и от крышки клапанов отсоединяем трос акселератора, который идет к воздушному фильтру.
  6. Извлекаем датчик коленчатого вала, после чего производим ослабление болта, который крепит генератор
  7. Сдвигаем генератор и ослабляем натяжение ремня.
  8. Снимаем ремень, откручиваем болты, которые крепят водяной насос, чтобы его снять.
  9. Откручиваем и извлекаем обходной и натяжной ролик ремня.
  10. Все патрубки, которые мешают, снимаем.
  11. Чтобы в головку цилиндров не попал мусор его желательно чем-нибудь накрыть
  12. Откручиваем болты, которые крепят шестерню, распредвала, и предварительно сняв крышку, извлекаем ее.
  13. Снимаем гидронатяжитель с башмаком, предварительно сняв масляную трубку.
  14. Вместе с цепью извлекаем все шестерни, масляного насоса, распредвала и коленвала.
  15. На крышке ГРМ устанавливаем новый сальник

После снятие всех элементов системы, нужно произвести правильную установку и настройку, для этого нужно проделать следующее:

  1. Устанавливаем болт крепления на башмаке.
  2. Производим проверку, чтобы башмак не двигался на оси, затягиваем болт
  3. Устанавливаем новые шестерни, они должны четко совпадать с имеющимися метками
  4. Устанавливаем фиксатор, если он не будет садиться на свое место, его можно подпилить немного напильником

Перед тем как устанавливать цепь берем моторное масло и смазываем ее, после чего одеваем ее на новые элементы следующим образом:

  1. Одеваем на шестерню коленвала
  2. Затем на маслонасос
  3. После чего на распредвал

После замены на место устанавливается натяжитель, метки которого должны совпадать с натяжением цепи, после проверки затягиваем все болты. Смазываем прокладку герметиком которая находится на крышке ГРМ и устанавливаем ее на место. Устанавливаем на место шкив, два ролика ремня и затягиваем болты, которые их фиксируют. Включаем 4 передачу и затягиваем гайку шкива. Все имеющиеся патрубки, шланги, радиатор, вентилятор устанавливаем на свое место, и заливаем тосол. Заводим двигатель на пару минут и проверяем, как он работает, если все работает исправно, на место устанавливаем защиту с пыльником.

Механический натяжитель цепи. Основные производители.

На фото представлено три основных варианта распространенных в России. Первое изделие делает , в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.

Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из и сразу очень упало качество на входе. Пошло удешевление производства.

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2020г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.

Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.

Замена цепной передачи

  1. Устанавливаем авто на ровную площадку. Открываем капот. Отключаем аккумуляторную батарею. Снимаем воздушный фильтр.
  2. Трос воздушной заслонки следует отключить и отодвинуть. Также необходимо отключить все электрические приводы и патрубок.
  3. Снимаем вентилятор, ремень генератора и валик помпы. Ремень следует подвергнуть тщательному обследованию. При обнаружении на нем глубоких трещин и прочих повреждений его необходимо заменить на новый. Снимаем защиту поддона и тщательно очищаем его крышку.
  4. Снимаем пробку клапанов. Отворачиваем винт звездочки распредвала.
  5. Берем гаечный ключ и откручиваем гайку храповика.
  6. Теперь начинаем прокручивать коленвал до полного совпадения меток на нем и на кожухе двигателя. Следите за тем, чтобы метки также совпали на корпусе подшипников и звездочках распредвала.

7. Затем снимаем кожух, закрывающего мотор. Для этого придется вывернуть несколько болтов. Снимаем успокоитель. Отворачиваем винт крепления насоса, подающего масло. Вынимать винт необходимости нет. Его следует лишь ослабить и оставить на месте.

8. Приступаем к снятию механизма натяжных элементов. Извлекаем магистраль ММ, снимаем датчик давления, после чего можно снимать и сам натяжитель. 9. Выворачиваем винт, на шестерне распредвала. Снимаем шестеренку. После этого снимаем цепь ГРМ. На этом процесс разбора можно считать завершенным. Теперь собираем механизм. 10. Берем купленные сальники и начинаем их устанавливать на места старых. Первым делом меняем сальник коленвала. После снятия старого компонента очищаем установочное место и устанавливаем новый сальник. Сначала новый сальник рекомендуется смазать моторной жидкостью, например. 11. Теперь берем в руки цепь и также начинаем ее смазывать. После этого надеваем привод на шестерню коленвала, масляного насоса и затем – распредвала. Следует соблюдать именно эту последовательность. Во время натяжки цепи нужно следить за тем, чтобы совпадение меток не было нарушено.

12. Устанавливаем натяжитель и тщательно заворачиваем гайки его крепления. Закручиваем винты на звездочках и еще раз проверяем совмещение меток. Для этого снова проворачиваем коленвал вправо. 13. Ставим на место ремень генератора. Если старый ремень находится в нормальном состоянии, то вполне можно его и не менять. 14. Смазываем прокладку, которую будем устанавливать на ГБЦ, и устанавливаем ее. Не забудьте очистить посадочное место от следов старой прокладки. Ставим на свое место головку и тщательно закручиваем все крепежные элементы. Все остальные детали ставим от обратного.

Теперь проверяем работу механизма. Для этого запускаем двигатель и слушаем, как работаем мотор. На слух вполне можно определить, сделано все нормально или что-то пошло не так. Если звук будет привычным, шуршащим, значит все сделано правильно. При наличии характерного скрежета процедура требует повторения.

Что это такое?

Самострахование — это самый простой, самый ранний способ организации страховой защиты. Именно он предшествовал взаимному и коммерческому страхованию. Последние сегодня направлены на более широкий спектр рисков, способны обеспечить более надежную и экономичную защиту.

Самострахованием называется организационно-правовая форма страхования, цель которой — формирование физическим лицом/хозяйствующим объектом запасного резерва из собственных же средств. И дальнейшее использование такого фонда для компенсации ущерба, что может быть причинен неблагоприятными, непредвиденными обстоятельствами.

Самострахованием именуется метод формирования страховых фондов в децентрализованной форме любым хозяйствующим объектом, с целью обеспечения бесперебойности производства, подверженного разнообразным рисковым обстоятельствам.

Как натянуть цепь грм на нива шевроле

Механический натяжитель цепи. Это первая «тюнинговая» деталь, которая должна быть установлена в автомобиле семейства нива. Двигатель 60хх годов прошлого века, с масляным насосом который рассчитан гонять масло на двигателе 1.2л, не превышающим порог оборотов в 4000 об.мин. Что делают конструкторы АвтоТАЗа. Они на маленький бедненький масляный насосик вешают гидронатяжитель цепи и еще чтобы было совсем не скучно 8 гидроопор. Что имеем в результате? Маленького пушного северного зверька, который совсем близко подкрался. В России неплохо получаются танки и ракеты, но все что «конструктора» вносят в конструкцию двигателя фиат, он отторгает.

Несколько вариантов того, с чем я встречался:

  • холодная погода, около 20 градусов мороза, заводится двигатель. Моторное масло холодное и густое. Жутко гремит цепь и наконец то перескакивает на 6 зубов (как показало вскрытие), занавес для двигателя опустился.
  • нормальная погода. На холостых оборотах «свистят» гидрики «журчит» цепь, просто элементарно не хватает давления масла.
  • внедорожные условия. Машина боком на горе, масло отливает от маслоприемника. Первый на очереди, кому его не хватает – гидронатяжитель и гидроопоры. Движок начинает издавать предсмертные хрюкания.

Порядок замены цепи грм нива 21214 инжектор

Логично, что потребуется новая запчасть. Секрет выбора — в проверке качества. Нужно положить ее на ладонь плашмя и посмотреть на провисание. Если оно составляет больше 1 см, то нужно искать другую деталь. Дополнительно докупается натяжитель, набор прокладок и сальников, успокоители. Далее после открывается капот, отключается аккумулятор и меняется деталь по следующему порядку:

  1. Снять воздушный фильтр, отключить электрические приводы, патрубок и трос воздушной заслонки (и отодвинуть). Снять защиту поддона.
  2. Снять вентилятор, валик помпы и ремень генератора.
  3. Снять пробку клапанов и отвернуть винт звездочки распределительного вала.
  4. Открутить гайку храповика.
  5. Прокрутить коленвал до совпадения метки с маркером на кожухе ДВС (обязательно должны совпасть метки на звездочках распредвала и подшипниках).
  6. Снять моторный кожух и успокоитель.
  7. Ослабить винт крепления насоса.
  8. Извлечь магистраль ММ, датчик давления и натяжитель.
  9. Снять шестеренку распредвала и затем цепь ГРМ.
  10. Заменить сальники на новые.
  11. Смазать цепь ГРМ.
  12. Надеть в указанном порядке: шестерня коленвала, масляного насоса, распредвала (обязательно следить за совпадением меток).
  13. Закрепить натяжитель, тщательно затянув гайки.
  14. Зафиксировать звездочки.
  15. Проконтролировать совпадение меток, провернув вал вправо.
  16. Надеть ремень генератора и в дальнейшем собрать все элементы в обратном порядке.

Остается проверить правильность сборки. Требуется запустить двигатель и послушать. Если будет присутствовать скрежет, то процедуру придется повторить. Сам звук должен быть стандартным (шуршащим).

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок.
Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон.
Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь.
Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места.
Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель.
Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком. Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
