Как заменить диск сцепления

Порядок работы при замене агрегата трансмиссии

Если в процессе эксплуатации машины проявляется какая-то из перечисленных неисправностей, то нужна замена сцепления. Причем независимо от того, требуется ли поменять весь агрегат или возможен ремонт сцепления, в любом случае необходим комплекс работ по отстыковке КПП от двигателя.

Работа эта достаточно трудоемкая, ее можно поручить специалистам на автосервисе, но также возможна замена сцепления своими руками. Можно поменять агрегат в сборе или же, если из строя вышел только один из элементов этой системы, то вполне вероятна замена диска сцепления, могут быть установлены новая корзина сцепления или муфта сцепления.

Перед началом работ нужно загнать машину на смотровую яму и подготовить рабочее место и автомобиль. Из материалов и инструмента необходимы:

  • домкрат, для того чтобы снять левое колесо;
  • подкладочные доски, которые нужны в качестве упора при опускании отсоединенной от двигателя КПП;
  • емкость под масло, если потребуется его сливать из коробки;
  • торцовые и рожковые ключи на «17» и «19», а также труба-усилитель;
  • набор отверток с разными жалами;
  • оправка, которая нужна, если будет делаться замена диска сцепления;
  • ветошь.

Порядок действий при отстыковке КПП от двигателя следующий:

Установить машину на смотровой яме. Колодками закрепить ее на месте, чтобы избежать случайного движения автомобиля во время разборки агрегатов. Затем поддомкратить левое переднее колесо и снять его. Для большей устойчивости установить под кузов с этой стороны козлы. Подкладочные доски установить поперек ямы под двигателем и коробкой, чтобы можно было обеспечить упор при опускании. При необходимости уложить на доски упорные бруски. Открутить два нижних болта шаровой опоры.

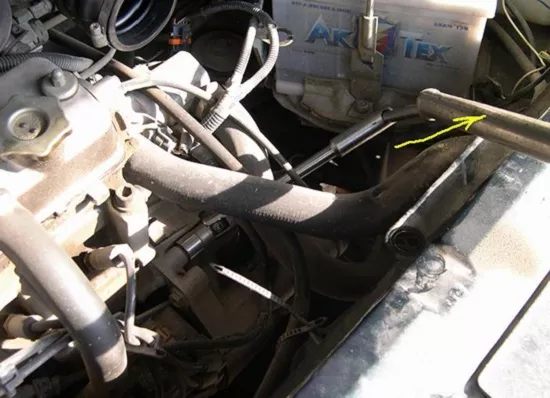

Открыть капот и снять клеммы с аккумулятора. Отсоединить ДМРВ (датчик массового расхода воздуха) и, ослабив гофры, убрать воздушный фильтр.

Отсоединить тросик привода от вилки агрегата.
Отстыковать стартер от корпуса КПП, открутив нужный болт. Рядом находится два болта крепления КПП к двигателю, их также надо открутить.
Отсоединить датчик скорости и тросик спидометра.
Снять продольную тягу с рычагом.

Отвернуть нижний болт крепления стартера, болт КПП находящийся рядом, а также еще один крепежный болт, который находится рядом с правым ШРУС.
Снять реактивную тягу с коробки, открутив крепежные болты.
Открутить две гайки крепления задней подушки ДВС

Это нужно, чтобы имелся свободный ход при некотором проседании силового агрегата.
Осторожно сдвигая коробку назад, вытащить первичный вал из маховика и опустить коробку на подготовленные опоры.

Теперь может быть откручена корзина сцепления.

Перед тем как снять весь агрегат с вала, необходимо установить оправку, чтобы не выпал ведомый диск. Это делается в том случае, если замена диска сцепления не планируется, а требуется профилактическая чистка или меняется только подшипник и муфта сцепления.

Замена сцепления целым агрегатом возможна в случае обнаружения износа как ведущего, так и ведомого дисков. Это говорит о том, что агрегат подвергался большим нагрузкам. В остальных случаях нужен визуальный осмотр и замена отдельных элементов системы.

Если при осмотре агрегата обнаружено, что лепестки пружины нажимного диска изношены, корзина сцепления должна быть заменена. Также осматривается поверхность нажимного диска, на которой не должно быть сколов, задиров и царапин. Такая запчасть к эксплуатации не допускается. Замена корзины сцепления необходима также в случае коробления нажимного диска.

Сняв ведомый диск, надо уложить его на ровную поверхность и осмотреть. Замена диска сцепления нужна, если фрикционные накладки сильно выработаны или стерты неравномерно. Также это делается, если повреждены пружины.

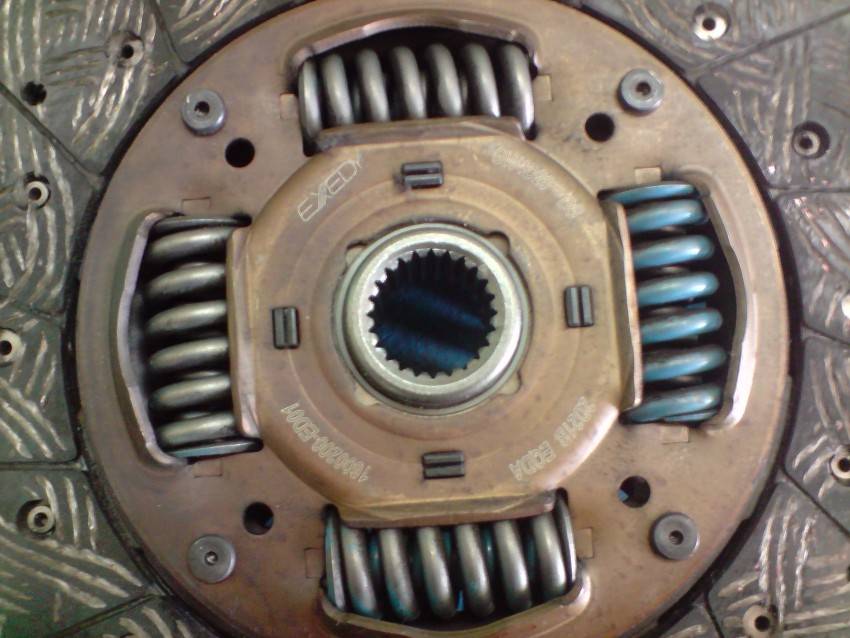

Ведомый диск

Обычно, негодные детали меняются на новые, купленные в автомагазине. Тем не менее возможен ремонт сцепления.

Так, ремонт диска сцепления может быть сделан, только если необходима замена фрикционных накладок. Они продаются отдельно и могут быть наклепаны на старый диск, если он не поврежден и не деформирован.

Ремонт корзины сцепления также возможен, если нужна замена нажимного диска или диафрагменной пружины.

Замена сцепления и вилки на автомобиле Газель своими руками

  1. Замена сцепления Газель
  2. Замена вилки сцепления
  3. Видео по замене

Замена сцепления у автомобиля марки Газель требуется довольно часто, так как является уязвимым местом. Машина в основном предназначена для бизнеса, узлы и агрегаты которой всегда работают в нагруженном режиме. Поэтому срок службы деталей ограничен, в среднем сцепление требует замены через каждые 50–70 тысяч километров. Как правило, оно меняется в комплекте (нажимной диск, ведомый диск, выжимной подшипник).

Замена сцепления Газель бизнес

Замену сцепления автомобилей модели Газель бизнес сделать несложно. Для этого только необходим соответствующий инструмент. Работы нужно выполнять на автомобильном подъемнике или на яме.

Произвести замену диска или всего комплекта можно своими руками. Для примера возьмем Газель с двигателем ЗМЗ 40524 (он из семейства двигателей ЗМЗ 406).

Ставим автомобиль на яму и в первую очередь снимаем рычаг КПП. Перед тем, как вынуть рычаг, его необходимо установить в нейтральное положение. Поднимаем резиновый кожух.

Находим конусную гайку, отворачиваем ее и выдергиваем рычаг.

Делаем метки на карданном вале и хвостовике заднего моста.

Метки делаются для того, чтобы поставить вал при сборке в это же положение. Если «кардан» поставить не по меткам, возможно появление вибрации.

Затем отворачиваем траверсу КПП (8 болтов по краям) и выдергиваем вал. Перед снятием карданного вала желательно слить масло из КПП.

  • Разъединяем провода, идущие к КПП;
  • Отсоединяем крепление кронштейна КПП к приемной трубе глушителя;
  • Снимаем полностью траверс коробки передач, делаем это аккуратно, так как двигатель с коробкой опустятся вниз;
  • Затем откручиваем гайки крепления самой КПП и демонтируем ее.


Отворачиваем крепление рабочего цилиндра сцепления, убираем цилиндр в сторону, вынимаем вилку. Демонтируем картер сцепления («колокол»), сначала нижний алюминиевый усилитель картера,затем сам картер.

Отворачиваем шесть болтов на корзине. Все разобрано.

Берем новый комплект – корзину, диск, выжимной подшипник, и начинаем сборку. Для того чтобы без проблем установить КПП, ведомый диск необходимо отцентровать, а потом уже заворачивать болты «корзины». Заворачивать болты нужно равномерно по кругу, а не сразу с одной стороны. Для центровки можно воспользоваться специальной оправкой или любым первичным валом «Газелевской» или «Волговской» КПП. Вал подойдет даже от 4-х ступенчатой коробки.

Затем все собираем дальше в обратном порядке. Выжимной подшипник удобно сразу надеть на фланец первичного вала коробки, предварительно проложив под него губку, пропитанную густой смазкой. Губку можно пропитать трансмиссионным маслом.

Чтобы прикрутить траверс КПП одному, потребуется поддомкрачивать коробку передач, удобнее такую операцию делать вдвоем. После сборки следует залить масло в коробку переключения передач, проверив уровень масла по контрольной пробке сбоку. Вот и все — замена диска сцепления произведена.

Меняем цилиндры

Менять главную цилиндрическую систему есть резон, если после замены уплотнительных колец не улучшилась функциональность системы. Замену на новые цилиндры сцепления устанавливают тогда, когда уже тормозная жидкость убегает даже после замены новых манжетов.

Процесс снятия рабочего цилиндра и установки выполняйте по схеме:

  • Избавляемся от пружины возле педали.
  • Откручиваем две гайки, что скрепляют цилиндр с коробкой передач;
  • Процесс откручивания резинового шланга, присоединенного к рабочему цилиндру, производиться на весу;
  • Прикручиваем к шлангу, во избежание утечки тормозного состава, цилиндр нового образца;
  • Выкачиваем все из цилиндра, выкручиваем штуцер, закрываем отверстие;
  • Откручиваем гайки, служащие креплением главному цилиндру с кузовом машины;
  • Чтобы рашплинтовать шарнир, связанный с педалью, нужно потянуть его на себя. Вытяните штифт, при этом произойдет отсоединение цилиндра от педали.
  • Два цилиндра устанавливайте по той же схеме, по которой разбирали.

Диагностика неисправностей сцепления

Проверить работоспособность муфты можно простыми и надёжными народными методами. Естественно речь идет не о разборке всего механизма, а о том, как самостоятельно проверить сцепление и на основе данных принимать решение о необходимости глубокой диагностики с последующим демонтажем.

«Ведет» сцепление

В случае, когда при нажатии на педаль сцепления диски полностью не разошлись, говорят сцепление «повело». Это значит, что они имеют какой-то контакт, соответственно муфта полностью не выключено. Опытные автовладельцы знают, как проверяется механизм на полное отключение.

Диагностика довольно проста. Для этого на малых оборотах при полностью выжатой педали включается первая передача. Если такое действие произвелось легко и не сопровождалось посторонними шумами – выключение произошло полностью. В случае затруднения переключения, которое дополнительно вызвало шум шестерен – значит «ведет».

Для устранения причин потребуется:

  • отрегулировать привода;
  • очистить и смазать шлицы;
  • отремонтировать или заменить ведомый диск;
  • замена фрикционных накладок.

Любой механизм рано или поздно приходится менять. В системе с гидравлическим приводом потребуется прокачка ее для удаления случайно попавшего воздуха, проверка плотности соединений и целостности патрубков. Если потребуется – поменять детали, которые вышли из строя (например, главный либо рабочий цилиндр в случае утечки жидкости).

Сцепление «пробуксовывает»

Если при движении Вы услышали запах горелого масла, а на подъемах машина стала заметно терять скорость, да и вообще значительно ухудшилась динамика – то тут не нужна никакая диагностика. Вердикт – сцепление пробуксовывает.

Это говорит о том, что ведущий с ведомым диски при включении сцепляются недостаточно плотно. Есть один очень простой и доступный способ проверки работы механизма. Для этого потребуется:

  • поставить авто на ручной тормоз и запустить мотор;
  • выжать педаль сцепления и включить передачу;
  • плавно нажать на педаль газа, а затем также плавно отпускать муфту.

Двигатель должен заглохнуть. В противном случае муфта пробуксовывает. Устранить дефекты можно отрегулировав привода и заменив накладки. Трущиеся детали, на которые попало масло, следует тщательно очистить растворителем (например, уайт-спиритом). Затем определить причину попадания смазки на механизм и устранить ее.

Проверка износа механизмов сцепления

Проверка степени износа ведомого диска также довольно простое занятие, которое подскажет пора менять сцепление или еще нет. Для этого нужно запустить мотор и включить первую передачу. Затем попробовать тронуться с места без подгазовки. Это поможет понять в каком состоянии находится диск муфты:

  • сцепление «хватается» в самом начале – диск в отличном состоянии, механизм полностью исправен;
  • Сцепление «хватает» примерно в середине – диск износился наполовину или требуется его регулировка;
  • Сцепление «схватывается» только на конце хода педали – диск необходимо заменить.

В некоторых случаях диск еще не полностью изношен, а нормальная работы муфты возвращается простой регулировкой соответствующих гаек.

Что такое сцепление трактора Т-25 и основы его работы

Сцеплением именуют механизм в сборе (выжимная педаль либо рукоять, корзина либо муфта), что служит для временного отключения силовой передачи (коробки) от мотора при смене высокоскоростных передач, также их включения при старте трактора.

Сцепление трактора Т-25 состоит из сухой однодисковой постоянно-замкнутой муфты. Её принцип деяния базируется на том чтобы в центре 2-ух металлических поверхностей маховика и нажимного диска крепится при помощи пружин ведущий диск со особыми накладками состоящих из материала с высочайшим коэффициентом трения (фрикционным).

Под воздействием пружин посредине этих поверхностей и ведущего диска появляется сила трения, которая обеспечивает передачу вращающего момента мотора на ведомый вал муфты сцепления и потом к главной передаче трактора Т-25. При выключении муфты усилие пружин на главный диск прекращается.

Принципиально! Основная особенность муфты трактора Т-25 – наличие второго потока мощности. Который идет от мотора через маховик и кожух корзины сцепления к зубчатым колесам привода насоса гидравлики.

При этому выходит, что передача минует некие фрикционные поверхности сцепления. Из-за этого мощность от работающего мотора к насосу передаться повсевременно.

Когда нужно менять диск сцепления и как это сделать

О неисправностях ведомого диска свидетельствует, так называемая пробуксовка сцепления. То есть, крутящий момент от маховика к диску не передается, сцепление «проскальзывает» или буксует. Признаки этого явления следующие:

  • характерный запах гари при увеличении оборотов двигателя;
  • автомобиль медленно разгоняется, плохо тянет, когда дорога идет на подъем или под нагрузками;
  • появляются повышенные вибрации, возможны удары в области сцепления;
  • увеличивается свободный ход педали сцепления (сцепление «схватывает» уже на самом верху).

Все это свидетельствует о том, что диск плохо прижимается к маховику. И если говорить о диске, то возможны такие варианты: механическая поломка (неисправны прижимные пружины, демпферные пружины, шлицы ступицы) или износились фрикционные накладки.  В первом случае, скорее всего, придется поменять диск сцепления, а во втором можно обойтись заменой фрикционных накладок.

Если говорить о фрикционных накладках, обычные фрикционные накладки изготавливаются из органических материалов. При нормальной эксплуатации автомобиля в обычных условиях (например, езда по городу и по трассе) их замена потребуется, примерно, после 80 тысяч километров пробега.

Однако привычка резко стартовать, повышенная нагрузка на автомобиль (например, агрессивная езда, пробуксовки в грязи, снегу, песке, буксировки прицепов и т.д.) приводят к значительному сокращению срока службы накладок.

Если же машина постоянно эксплуатируется в условиях, близких к экстремальным, стоит проверять состояние накладок уже через 20-40 тысяч километров пробега. А еще лучше будет сразу установить при замене накладки из более износоустойчивых материалов. Например, из кевларового волокна, углеродных композитных материалов или металлокерамики.

Как самому заменить диск сцепления

Замена сцепления на переднеприводных автомобилях сложнее, чем на заднеприводных, но тоже возможна в условиях гаража. Правда, перед этим стоит ознакомиться с особенностями устройства сцепления на конкретной марке и модели авто. Для проведения этого вида ремонта потребуется:

  • смотровая яма или эстакада (также можно обойтись домкратом или лебедкой, чтобы поднять переднюю часть автомобиля;
  • набор гаечных ключей, запасной диск сцепления;
  • осветительный прибор (фонарик или лампа);
  • тормозная жидкость (для тех автомобилей, где привод сцепления гидравлический).

Чтобы добраться до диска сцепления, потребуется снять коробку передач. Для этого, возможно, придется провести несколько подготовительных операций: снять стартер, карданный вал, резонатор, выпускной коллектор и т.д. (в зависимости от особенностей конструкции ТС).

Демонтировав коробку передач, механик получает доступ к корзине сцепления. Диск можно будет снять после того, как будет снята крышка корзины. Рекомендуется попутно проверить выжимной подшипник и заменить его в случае необходимости. Сборка производится в обратном порядке.

Важно: если диск будет установлен с нарушением центрирования или плохо затянуты болты корзины, то при работе автомобиля возникнет вибрация. Чтобы ее устранить, потребуется произвести повторную разборку

После сборки нужно проверить уровень тормозной жидкости в системе и долить нужно количество при такой необходимости.

Как видно, чтобы заменить сцепление самостоятельно на

МКПП

, потребуется иметь необходимые инструменты и условия для работы. Что касается замены сцепления на

роботизированных коробках передач

, в этом случае процедура несколько усложняется.

Например, замена сцепления на DSG предполагает наличие специального  дорогостоящего набора инструментов для демонтажа и монтажа, а также последующую адаптацию. Однако и в этом случае поменять сцепление на коробке робот своими рукам также вполне возможно.

Как поменять сцепление на Ваз 2110, 2111, 2112

1). Ослабляем болты крепления на левом колесе. Поднимаем на домкрате переднюю часть колеса, ставим на «козлы».

2). Снимаем колесо, откручиваем 2 болта крепления нижней шаровой опоры.

3). С аккумуляторной батареи снимаем клемму «минус».

4). Снимаем ДМРВ (датчик массового расхода воздуха), ослабляем хомут, которым крепится гофра ДМРВ, достаем воздушный фильтр.

5). С вилки сцепления убираем трос сцепления. Ослабляем две крепежные гайки, прикрепляющие трос к скобе на КПП.

6). Выкручиваем болт, которым стартер крепиться к коробке, извлекаем первый болт крепления коробки передач.

7). Находим на КПП второй болт крепления и отпускаем его. Также отпускаем и верхний болт, которым крепится стартер.

8). Снимаем разъем с датчика скорости, откручиваем трос спидометра.

9). Демонтируем продольную растяжку и рычаг.

10). Отвинчиваем болт, которым крепится стартер.

11). Извлекаем 3-й крепежный болт коробки передач. Откручиваем еще одну гайку, расположенную около правого ШРУСа.

12). Снимаем болты крепления реактивной тяги. Их две.

13). Ослабляем гайку, которая находиться на хомуте тяги привода управления коробкой, снимаем с коробки тягу.

14). Устанавливаем опору под двигатель, откручиваем 2 гайки, которыми крепиться задняя подушка ( смысл этого – избежать возможного прорыва шлангов).

15). Аккуратно отводим КПП от двигателя, отпускаем ее на пол. Она должна повиснуть на полуосях.

16). Как вариант: производим сразу замену подшипника выключения сцепления.

17). Оцениваем износ, заменяем диск, по необходимости устанавливаем новую корзину сцепления, проверяем лепестки.

18). Сборку выполняем в обратной последовательности.

Видео

Как поменять сцепления на Лада Приоре?

1). Загоняем автомобиль на эстакаду.

2). Снимаем аккумуляторную батарею.

3). Отсоединяем трос идущий к спидометру.

4). Снимаем коробку переключения передач при этом если вы планируете обратно ставить старый нажимной диск, то для сохранения балансировки, необходимо отметить взаимное расположение маховика и кожуха вышеупомянутого диска

5). Далее вставляем оправку в отверстие диска. Можно обойтись и без этой процедуры, но тогда необходимо ведомый диск держать, так как в противном случаи он выпадет.

6). Придерживая маховик, откручиваем все 6 болтов крепления. При этом выполнять эту работу необходимо постепенно, по обороту от каждого болта, чтобы диск не перекосило.

Советы и рекомендации по замене сцепления ВАЗ 2107-2101

Самым главным советом является использование при проведении данной процедуры только оригинальных пронумерованных запасных частей. Даже при ремонтных работах по починке или замене отдельных элементов системы также стоит пользоваться исключительно качественными деталями. Это не только поможет избежать проблем с поломками в будущем, но и не сильно ударит по кошельку владельца, ведь переплата за качественную запасную часть при владении автомобилем АвтоВАЗа незначительна в сравнении с дешевым аналогом.

Также при осуществлении данных работ без демонтажа коробки обязательным условием является наличие ямы в гараже или подъемника, так как узкое тесное пространство под капотом фактически не позволит провести работу с верхней части автомобиля.

Замена троса

Механизм, представленный тросом привода, обеспечивает сцепление транспортного средства с дорожным покрытием. Чаще всего тросом привода сцепления снабжаются автомобили, имеющие механическую коробку передач.

Признаки и причины неисправности

Выход из строя тросика сцепления существенно затрудняет управление автомобилем. В этом случае может наблюдаться проваливание педали сцепления, отсутствие корректного включения передач в условиях включённого мотора, заметное увеличение свободного хода педали.

Обрыв тросика чаще всего отмечается при эксплуатации автомобиля в плохих условиях, но подобная ситуация может происходить и на транспортном средстве с небольшим пробегом. Также износу механизма способствует неправильный стиль вождения с резким стартом на слишком высоких оборотах или с пробуксовкой.

Инструкция по замене

Тросик – механизм, включающий в себя оболочку, крепёжные кронштейны, нижний и верхний наконечники, защитный чехол и регулировочную гайку, упорную пластину и уплотнитель. Он подлежит замене, если при осмотре механизма выявлены дефекты, представленные обрывом части проволоки или самого троса, а также повреждениями пластиковой оплётки. Для замены нужно подготовить смазку, набор гаечных ключей и отвёрток, новый тросик.

Этапы замены:

  • демонтаж стеклоочистителей;
  • ослабление контргайки;
  • ослабление регулировочной гайки сцепления;
  • извлечение на вилке-выключателе сцепления поводка тросика;
  • удаление чехла нижнего наконечника оболочки и откручивание крепёжной гайки наконечника;
  • извлечение открученного наконечника;
  • откручивание пары болтов и демонтаж кронштейна;
  • откручивание болта на защитном чехле и демонтаж держателя;
  • фиксация наконечника тросика на педали сцепления и извлечение стопорной скобы;
  • откручивание болта на держателе тросика и извлечение тросика;
  • замена втулки и установка предварительно смазанного нового троса.

Кромка в уплотнителе троса проталкивается к отсеку двигателя и заправляется в отверстие, расположенное на щите автомобильного передка. После установки регулируется педаль сцепления.

Как удалить

одновременно и барабана. Одной из основных причин отказа этого устройства является

шлифование зубьев звездочки. В монолитной версии барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены. В случае, если на барабане имеется сменная коронка, ее необходимо удалить и заменить во время технического обслуживания. После этого барабан может работать дальше.

Когда есть необходимость в ремонте, вам необходимо обратиться в сервисный центр за помощью, где работают опытные специалисты. Но если поблизости нет никого, возникает вопрос. как снять сцепление самостоятельно? Если есть необходимый набор инструментов, вы можете легко реализовать план. Конечно, в моделях разных фирм существуют некоторые различия, но схема разборки остается неизменной:

  • Во-первых, крышка тормозного тормоза снимается поворотом рычага. Гайки слегка скручены, чтобы. После рыхления вы можете полностью открутить гайки и снять крышку;
  • Проводят разборку цепи и направляющей, а также очистку механизма от загрязнения;
  • Головка головки цилиндров повернута, а поршень зафиксирован. Для этого поверните коленчатый вал до тех пор, пока разгрузочное отверстие не будет перекрыто, а затем кусок веревки будет помещен в цилиндр, чтобы остановить поршень. Когда работа завершена, канат удаляется из механизма;
  • Отвинтите гайки на муфте с помощью специального ключа из комплекта. В этом механизме они сделаны с левой резьбой, и это необходимо учитывать при демонтаже. После этого механизм демонтируется, и все его детали проверяются на предмет повреждений. Изношенные детали необходимо удалить и заменить новыми.

После проведения ремонта и замены деталей необходимо собрать в обратном порядке. Более подробно процесс разборки представлен в видео.

Чтобы самостоятельно отремонтировать такие бензопилы, как Shtil, Huskvarna, Partner, Goodluck, вам нужно знать некоторые особенности моделей. Например, на некоторых типах пил установлена ​​шайба (между и двигателем). Во время сборки его необходимо заменить.

Если у модели есть специальная пружина, которая передает вращение на привод насоса, чрезвычайно важно, чтобы он был правильно установлен после ремонта. В противном случае устройство может быть серьезно повреждено. После профилактических и ремонтных работ необходимо проверить, работают ли механизмы должным образом

После профилактических и ремонтных работ необходимо проверить, работают ли механизмы должным образом.
