Как заменить реле-регулятор и генератор на Лада Калина

Меняем реле регулятор генератора на Лада Калина

Трёхфазный регулятор напряжения (реле зарядки) установлен на генераторе. Отвечает за поддержание напряжения бортовой сети в заданном пределе при всех режимах работы.

Выход из строя считается одной из часто встречаемых проблем , связанных с работой генератора. Замена элемента не требует практических навыков.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

1. Скинуть «минусовой» провод с АКБ.
2. Ослабить крепление генератора, и снять ремень.

Ключом на 13 ослабляем натяжитель и снимаем ремень.

Нажав на фиксатор, отщелкиваем пластиковую колодку.

Приподнимаем пыльник и откручиваем гайку на 10.

Болты крепления находятся сверху и снизу генератора.

Защелки расположены на боковой поверхности крышки.

Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.

Вид на генератор со снятым реле.

После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

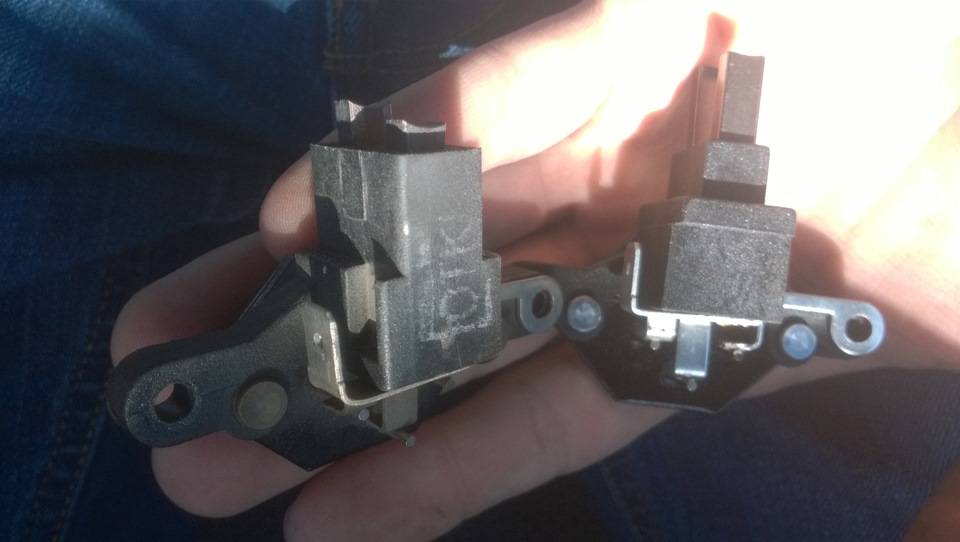

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

Новый регулятор напряжения Саранского производства.

Важно ! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем !

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

1. Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
2. Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

1. Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
2. Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

• Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
• Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.

Основной процесс

Замена генератора в случае Калины с 8 клапанным или 16 клапанным двигателем подразумевает выполнение следующих шагов:

• В первую очередь потребуется установить автомобиль на ремонтное место и зафиксировать положение его колес с помощью противооткатных упоров. Также необходимо заглушить двигатель и отсоединить клеммы от аккумулятора для обеспечения безопасности проводимых работ.
• После этого нужно ослабить ролик натяжителя ремня, который фиксирует положение генератора. Чтобы это сделать, потребуется открутить крепежные элементы и демонтировать их.
• Следующее действие – это отсоединение штекера, закрепленного посредством пластиковой защелки. Чтобы его снять, необходимо слабо нажать на нее и потянуть в сторону. Если все сделать правильно, штекер удастся вынуть без проблем.

Также потребуется снять клеммы проводов, расположенные под защитным колпачком. Поэтому владельцу автомобиля сначала нужно будет демонтировать защитный колпачок, поддев его, и только потом снять клеммы.

Очередной шаг – это выворачивание гайки крепления верхней части генератора. Считается самым сложным процессом среди перечисленных, и лучше заранее ознакомиться с устройством автомобиля, чтобы не возникло каких-либо проблем.
Чтобы гайка быстро поддалась, ее можно стронуть воротком, а затем поработать трещоточной рукояткой. Наконец, останется только легонько стукнуть по выпирающему болту, чтобы он сдвинулся с места, после чего можно будет вынуть его с обратной стороны.
Когда будет снят верхний болт крепления генератора, можно приступать к нижнему. Действия те же самые – вороток, трещоточная рукоятка, легкий стук и демонтаж. Однако в этом случае рекомендуется придерживать гайку с обратной стороны, чтобы она не прокрутилась.
Далее следует приступить к демонтажу штока

Делать это следует аккуратно и осторожно, так как внутри него находятся подшипник и втулки. Их потребуется удерживать, чтобы они не упали и не потерялись.. Окончательным шагом станет демонтаж генератора, очистка внутреннего пространства от загрязнений, ржавчины, возможных следов масла, а также установка нового агрегата – штатного генератора или его аналога

Окончательным шагом станет демонтаж генератора, очистка внутреннего пространства от загрязнений, ржавчины, возможных следов масла, а также установка нового агрегата – штатного генератора или его аналога.

Проверить работоспособность генератора можно мультиметром, подключив его к клеммам аккумулятора. Показатель напряжения не должен быть меньше 13,4 вольт.

Подводным камнем при замене генератора Лада Калина с кондиционером является измененное его положение, поэтому подбираться к нему придется с другой стороны.

Таким образом, чтобы не приходилось часто менять генератор, рекомендуется регулярно осматривать техническое состояние автомобиля и при необходимости выполнять ремонт тех или иных деталей, устройств, систем. Несомненно, ремонт обойдется владельцу Калины несколько дешевле, чем покупка новых запчастей и целых агрегатов.

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

• открутить 2 задних болта крепления защиты мотора;
• открутить 4 фронтальных болта защиты мотора;
• снять защиту мотора (брызговик) с машины;
• отстыковать колодку проводов от генератора;
• демонтировать защитный колпачок гайки, удерживающей силовой провод;
• открутить гайку и отстыковать силовой провод генератора;
• открутить верхнюю гайку крепления генератора “Гранта”;
• отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
• открутить нижний болт крепления генератора;
• отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
• сместить генератор в направлении правого брызговика;
• снять ремень генератора со шкива агрегата;
• вытащить генератор;
• снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор лада калина,меняем контактные кольца якоря.

Как снять генератор на 16кл. Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

• отсоединить колодку от вывода “D” на генераторе;
• снять резиновый колпачок, прикрывающий вывод “В+” генератора;
• при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
• ослабить затяжку гайки натяжной планки, используя ключ на 13;
• вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
• сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
• выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
• демонтировать натяжную планку;
• открутить нижнюю гайку крепления генератора “Гранта”;
• снять дистанционную втулку и вытащить нижний болт крепления;
• снять натяжную планку;
• вытащить генератор ЛАДА “Гранта”.

Чтобы установить генератор, надо проделать вышеописанное в обратной последовательности.

Важно: после установки генератора 16-клапанной ЛАДЫ “Гранта” необходимо отрегулировать натяжение ремня

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

• обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
• демонтировать защиту, открутив болты крепления;
• когда средство WD-40 подействует, открутить гайку кронштейна;
• поставить домкрат под правую переднюю часть машины;
• ослабить болты, удерживающие переднее правое колесо;
• поднять домкрат, вывесив колесо;
• снять колесо с автомобиля;
• открутить натяжной ролик;
• открутить болты, фиксирующие подушку;
• аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

Вынужденный тюнинг

К сожалению, с 2011 года конструкторы упразднили на «Калине» натяжитель. Руководствовались они при этом в первую очередь соображениями экономии, но сделали это без всякой доработки генератора. На практике сразу участились случаи его преждевременного выхода из строя. Поэтому владельцы самостоятельно стали устанавливать натяжитель на свои автомобили.

Сделать это не очень сложно. Правда придется приобрести не только сам натяжитель, но и кронштейн генератора. Единственная проблема — эта демонтаж штатного ремня. Снять его очень тяжело, так как он очень туго натянут на заводе. Его можно просто разрезать, так как придется покупать новый. Дело в том, что ремень генератора «Калины» без натяжителя имеет размер 820 мм, а необходим будет 880.

Появился свист в р-не генератора. Проверка натяжения ремня — в норме. Подозрение на ролик прижимной. Более тщательный осмотр показал — ремень перескочил на 1 канавку вправо на шкиве. Ослабляем, переставляем, натягиваем — свист исчез.

5000 тык.) На 38000 тык. начал свистеть очень сильно, свист не исчезал даже после прогрева. При осмотре выяснилось, что ремень перескочил на одну канавку в сторону двигателя на шкиве калинвала. Переставили наместо, отрегулировали натяжение, через 2000-3000 тык. история повторяется. Ролик тоже стоит с перекосом. Вся собака зарыта в механизме натяжения, точнее в его перекосе. Буду пробывать выравнивать шайбами.

Когда заменяем ремень генератора или при ремонте двигателя обязательно нужно проверить состояние ролика натяжного устройства генератора.

Ролик должен вращаться легко и бесшумно, не должно быть следов смазки из ролика

Для замены ролика нужно ослабить натяжение ремня привода генератора.

Поддеваем отверткой крышку ролика (показано на снятом натяжном устройстве)

Снимаем крышку ролика

Накидным ключом или головкой на 17 отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства (резьба болта левая, поэтому отворачиваем болт по часовой стрелке)

Для наглядности показываем на снятом натяжном устройстве

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой

Устанавливаем натяжной ролик в обратной последовательности

Чтобы снять полностью натяжное устройство, ослабляем натяжение ремня.

Головкой на 13 отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе.

Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности

Источники

• https://avtonomnaya-gazifikaciya.ru/kalina/natyazhnoj-rolik-generatora.html
• https://prometey96.ru/lada-remont/rolik-generatora-kalina.html
• https://AutoClub174.ru/remont/zamena-rolika-natyazhitelya-remnya-generatora.html
• https://akki-carsh.ru/dvigatel/natyazhnoj-rolik-generatora-kalina.html
• https://autoservismoskva.ru/drugoe/zamena-natyazhnogo-rolika-remnya-generatora-kalina.html
• https://venteler.ru/zamena-natyazhnogo-rolika-remnya-generatora-kalina-8-kl-bez-konditsionera/
• https://AvtoSotka.ru/to/natyazhnoj-rolik-kalina.html
• https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
• https://dvd-podgolovnik.ru/drugoe/zamena-rolika-generatora-kalina.html
• https://automall66.ru/kak-snyat-natyazhnoy-rolik-remnya-generatora-kalina/
• https://ladaservice.info/lada-kalina/dvigatel-lada-kalina/natyazhitel-remnya-generatora-lada-kalina/

Снятие и разборка генератора Лада Калина

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

Снимаем ремень генератора (см. «Проверка состояния и замена рем­ня привода генератора»).

Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления ко­жуха три металлические шайбы.

Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

Снимаем заднюю крышку со ста­тором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках.

Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда.

. и снимаем его. Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки под­ходящего диаметра.

Для замены заднего подшипника..

. двухзахватным съемником спрес­совываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ро-тора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски.

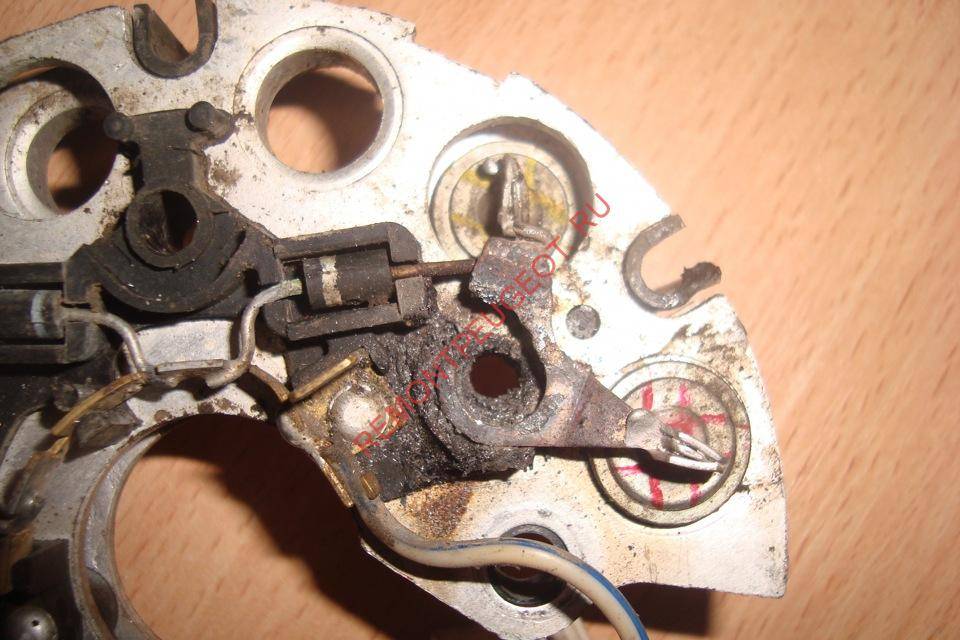

Если необходимо снять выпрямительный блок или статор.

. отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока. . и, отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор.

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус (см.«Проверка генератора»).

Сборку генератора выполняем в об-ратной последовательности.

Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.

. и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удает-ся вставить в крышку генератора..

. запрессовываем его подходя­щей инструментальной голов­кой, прикладывая усилие к на­ружному кольцу подшипника.

Видео по теме «Лада Калина. Снятие и разборка генератора»

Снятие генератора с Калины и дефектовка.

https://youtube.com/watch?v=lKgiCZqWKGw

Генератор Лада Калина,Приора. ремонт

Замена контактных колец генератора ВАЗ Калина.Как снять генератор.

Обычно даже заводские генераторы на Калине довольно долго служат и не требуют замены, конечно, если вам не попалась машина с заводским браком данного устройства. При выходе из строя этого узла электрооборудования, придется произвести его замену. Делается это хоть и не сложно, но по времени уйдет не менее часа, особенно если вы впервые делаете эту процедуру. Итак, нам понадобятся следующие инструменты:

1. Рожковые или накидные ключи на 8, 13 и 19
2. Трещотки маленькая и большая и головки на 8, 13 и 19 для более удобной и быстрой работы
3. Вороток с удлинителем

тойота витц или лада калина

Возник у нас тут с коллегой спорт — а что же лучше, тойота витц, которая была у меня или лада калина, на которой катается он? И спор разгорелся жуууткий, каждый свою машину защищает…А вот объективно, что бы выбрали вы? И очень интересно, ПОЧЕМУ именно такой выбор, поскольку коллега, к сожалению, не смог привести ни одного довода, что тойота витс не круче лады калины. Кроме, пожалуй, тех, что калина — она его, и она хорошая именно поэтому.Итак, несколько параметров обоих автомобилей:Тойота витс, 1999 год. Ориентировочная стоимость авто — ну сейчас около 200, а покупалась за 170 тысяч. Руль — правый. Бензин кушает 92, расход литража — ну около 7-8 в зависимости от города и трассы. Есть кондер, коробка — автомат, куча наворотиков, за три года эксплуатации серьезно не ломалась — ну исключительно какие-то расходники были заменяны, типа масла, немного в подвеске. Естественно, малолитражка А-класса, двигатель 1-литр, 70 лошадок.Лада Калина, 2006 год. Ориентировочная стоимость авто — около 170 сейчас. Руль — левый. Бензин также 92, расход литража — 7 по трассе, 8-9 по городу. Наворотов нет, механика. Среди поломок за теже три года эксплуатации — стартер, генератор, сцепление, помпа, ну и пробой прогладки головки цилиндров. По классу — седан, движок — 1,6, лошадок — 80 лошадок.Реально, что круче?

Метки: Какой генератор на калине 11194 с кондиционером

Где находятся щетки генератора на Ладе Гранте

На автомобилях Лада Гранта щетки преобразователя расположены с тыльной стороны генератора в корпусе реле-регулятора.

Учитывая особенности конструкции кузова, для снятия щеток демонтируйте преобразователь со штатного места, закрепите его на поверхности верстака.

Ресурс эксплуатации генератора и его комплектующих

В соответствии с данными инструкции по эксплуатации техническим средством, генератор подлежит осмотру на каждом втором ТО. Замена оборудования проводится по мере выхода из строя.

Средний срок эксплуатации преобразователя составляет 75 – 85 тыс. км. При условии умеренных нагрузок, температурных режимов, неагрессивного стиля вождения ресурс увеличится на 10 – 15%.

Несвоевременная замена комплектующих приводит к снижению силы тока в цепи, неработоспособности ряда агрегатов, приборов, оптики. В ночное время суток, в условиях ограниченной видимости, это приводит к аварийной ситуации.

Характерные признаки износа элементов преобразователя на Ладе Гранте

• затрудненный пуск силового агрегата;
• тусклый, мерцающий свет автомобиля;
• на приборной панели машины систематически горит индикатор желтого цвета, оповещающий о неисправности в системе электропитания;
• процесс вращения ремня сопровождается характерным свистом;
• запах горелого в области расположения ремня приводных механизмов;
• звонкий, металлический звук из-под капота;
• электрический гул, вой.

Профилактика

В качестве мер по предупреждению поломок, опытные специалисты рекомендуют периодически выполнять профилактику электрических цепей. Для этого требуется два раза в год полностью пересматривать все провода, разъединители на предмет повреждения оплетки, окисления медных контактов. Поврежденные части или расшатанные сочленения необходимо заменять новыми.

Распиновка панелей автомобиля Калина от Лады выделяется простотой и надежностью. Здесь нет сложных контроллеров и блоков. Следовательно, обслуживание системы и поиск неисправностей не требует глубоких познаний электроники или наличия дорогостоящих инструментов.

Источник

Поломки генератора

Генератор является сложным механизмом, включающим в себя большое количество различных деталей, которые со временем или при неправильной эксплуатации способны выходить из строя. Ниже приведены часто встречающиеся поломки и их причины.

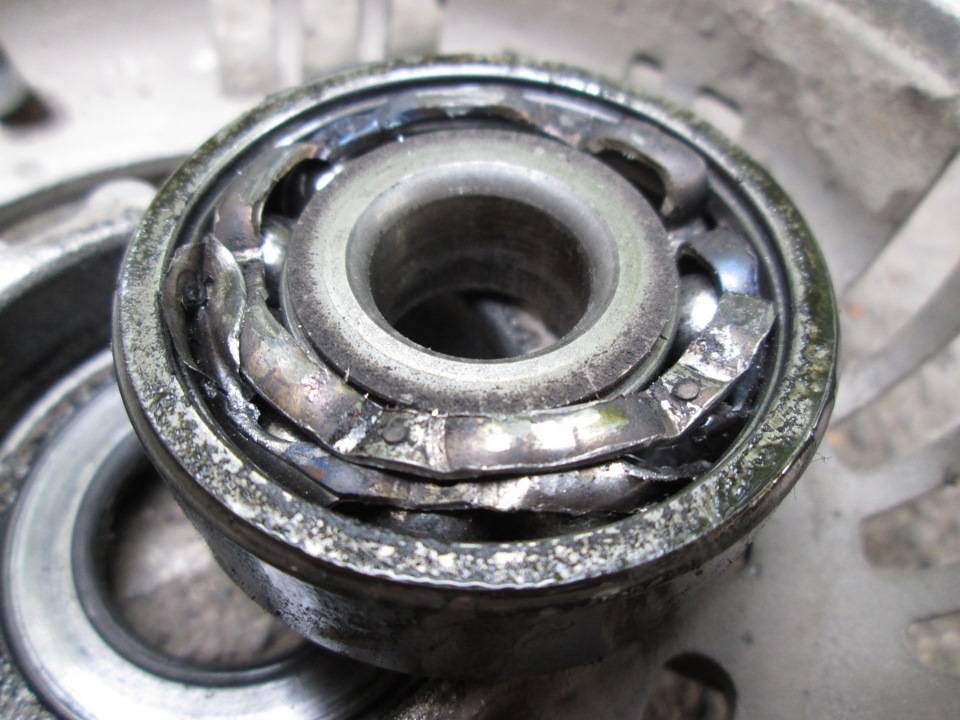

Износ подшипников

Подшипники генератора выходят из строя из-за длительной эксплуатации автомобиля, так как генератор работает при высоких темперных режимах, особенно в летнее время, смазка в подшипниках нагревается и затвердевает, что делает невозможным смазывания шариков.

Так же подшипники могут выйти из строя при перетяжке ремня генератора. Это происходит при большой нагрузке на подшипник из-за чрезмерного натяжения ремня.

Выход из строя щеток

Токосъемные щетки генератора предназначены для снятия тока с ротора генератора. Щетки постоянно находятся в трении с коллектором ротора, что приводит их к естественному износу. Вместе со щетками часто изнашивается и сам коллектор.

Пробой диода

Пробой одного из диодов диодного моста возникает вследствие бросков тока или же пробоя изоляции, а так же во время короткого замыкания в обмотке статора.

В штатной комплектации автомобили Лада Калина оснащаются генераторами варианта 5132.3771 либо его модификацией 9402.3701-06. Оба силовых агрегата являются трехфазными генераторами переменного тока с выпрямительным блоком и электронным регулятором переменного напряжения. В настоящее время такие генераторы считаются вполне надежными, однако и они не застрахованы от неисправностей, а значит, нелишними будут и некоторые базовые знания о методах их диагностики и ремонта. Иначе говоря, если напряжение, генерируемое в электросистеме автомобиля отличается от заданных значений или просто нестабильно, то чаще всего это свидетельствует о неисправности регулятора напряжения или о том, что щетки сработались и неплотно прилегают. При некотором умении и старании все эти неисправности достаточно просто локализовать и устранить. Подлежат ремонту и более сложные отказы, подразумевающие, например, замену вышедших из строя выпрямительных диодов, статора или ротора .

Проверка состояния регулятора напряженияВ ходе предварительной проверки общей работоспособности регулятора напряжения необходимо открыть доступ к положительному выводу генератора (для чего сдвигаем защитный резиновый чехол). Далее запускаем двигатель и ожидаем когда он прогреться до выхода на штатный режим холостого хода. Измерение производиться между положительным выводом и любой ближайшей устойчивой «массой» и оно должно находиться в диапазоне от 14,5 до 15,1В. При отклонении параметров от указанных значений регулятор необходимо поменять.

Снимать генератор приходится для разных целей, например, для его ремонта, доработки, проверки или замены на новый. Иногда для того, чтобы получить доступ к другим элементам подкапотного пространства. Процесс снятия генератора может различаться, в зависимости от типа двигателя и комплектации автомобиля. Инструкция, представленная ниже также пригодится для замены ремня генератора.

Замена и натяжка ремня генератора на Приоре с кондиционером своими руками

Новейшую Приору можно смело ассоциировать с экономными иномарками. Освеженный русский автомобиль получил нужный набор опций, который поднял комфорт на новый уровень. Поспособствовала этому установка гидроусилителя руля (ГУР) и кондюка. Единственный минус таковой модернизации состоит в том, что добраться до генератора и его ремня стало труднее.

В этом материале мы поведаем, как происходит подмена и натяжка ремня в новых версиях автомобиля ВАЗ 2170. После чтения статьи читатель будет знать, какие неисправности бывают у ремня в версии с кондюком и когда его необходимо поменять либо подтягивать.

READ Замена Кулисы Кпп Ваз 2107

Замена щеток генератора lada kalina sedan ваз калина

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.
