Как выполняется замена ламп ближнего света на Рено Логан

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

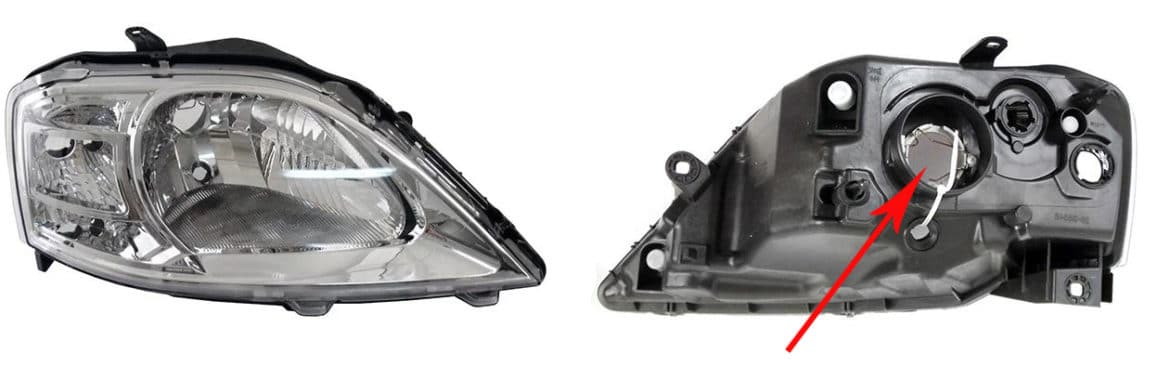

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

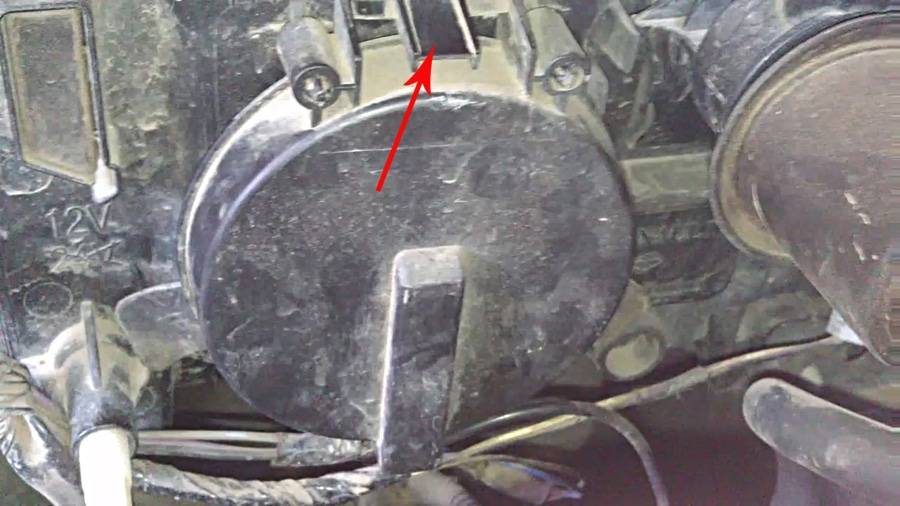

Защитная крышка на штатном месте

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

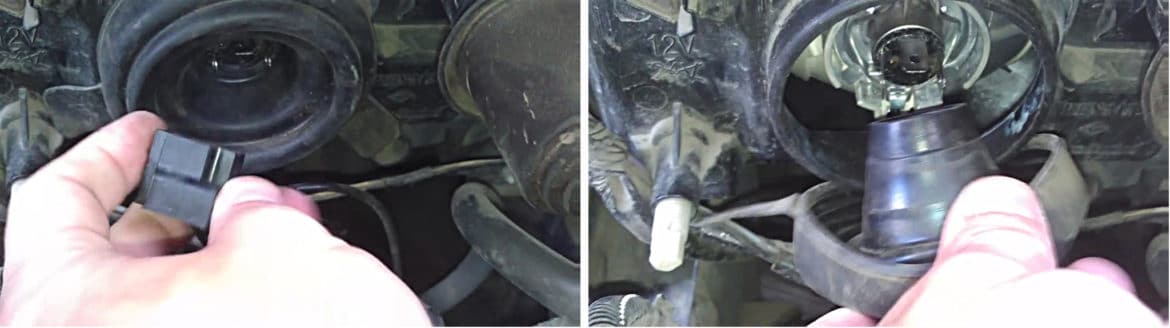

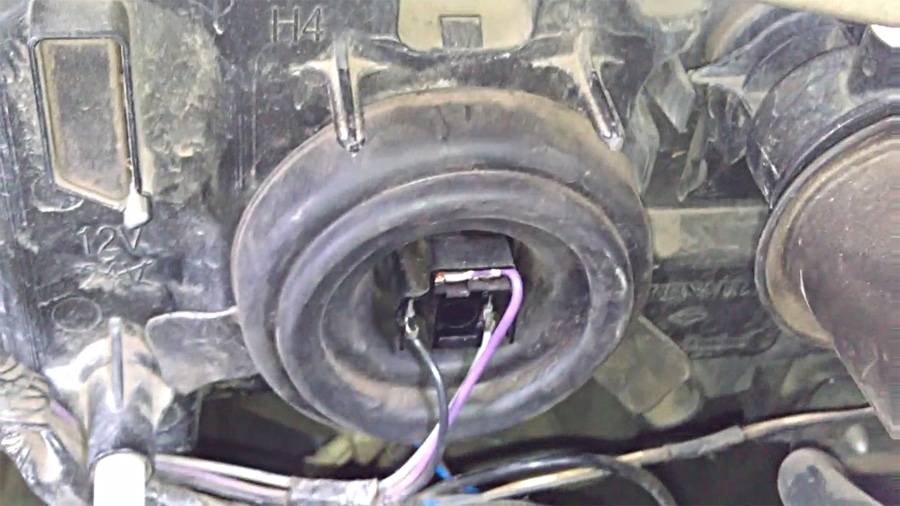

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

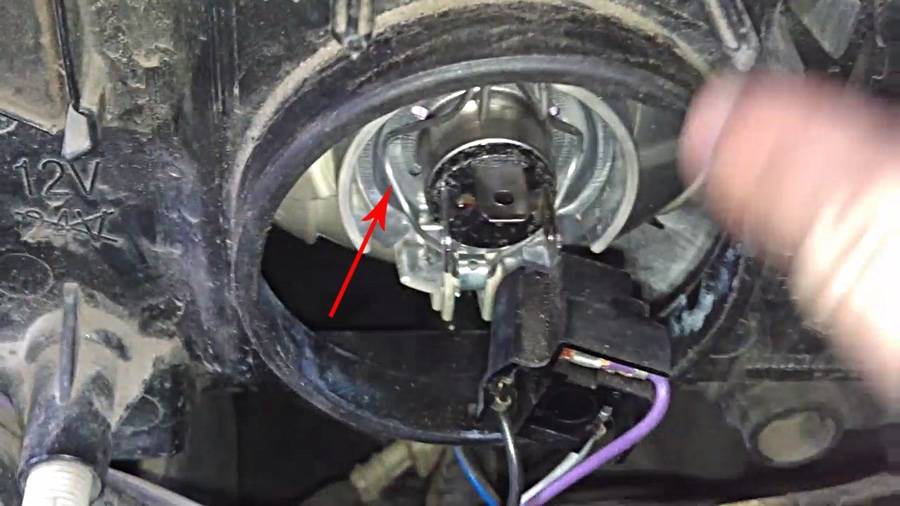

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

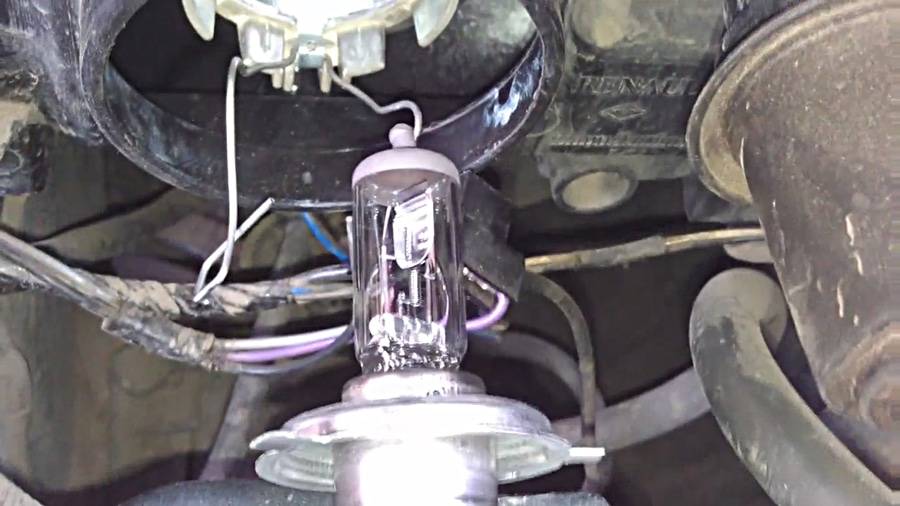

Лампочка дальнего/ближнего света под пружинным фиксатором Снятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

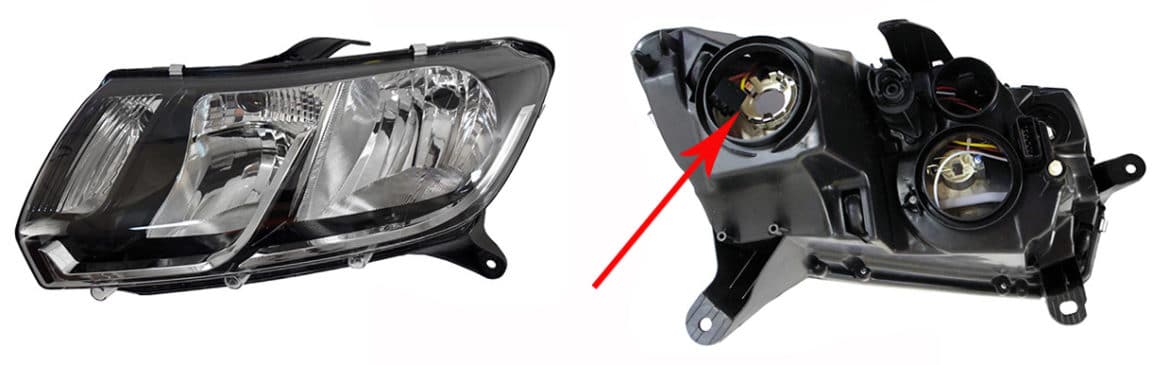

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Снимаем резиновый уплотнительный чехол (для наглядности показано на снятой блок-фаре).

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Процесс замены габаритных ламп подробно

1. Головкой надо снять блок-фару.
2. Потом надо отключить «минусовой» провод от фары.
3. Снять весь передний бампер.
4. Отсоединить трос корректора фар.
5. Чтобы отвести фару в сторону надо открутить три самореза.

1. Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
2. Найти корпус лампы на ощупь не составит труда.

Достали патрон и пробуем извлечь перегоревшую лампу

Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.

Лампу извлекли, готовимся к установке новой лампы габаритных огней

Чтобы заменить лампу, достаточно лишь потянуть за неё.

Доставать лампочку из корпуса необходимо только в хб перчатках.

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге

Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Передние фары

Различия оптики разных выпусков:

1. 2005-2007: левая, правая имеют свои номера, указатели поворотов оснащены матовым рифленым стеклом.
2. 2008-2009: поворотники имеют уже прозрачное стекло, обе фары выпускаются под своими оригинальными номерами.
3. 2010-2012: индивидуальные номера у обоих элементов, лампочка поворота размещена у самого крыла машины.
4. Начиная с 2012 года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Виды

Варианты передней оптической системы автомобиля:

1. Ближние — свет в обычных погодных условиях днем.
2. Дальние используются в темное время суток, видимость до 60 метров.
3. Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток.
4. Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.
5. Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.
6. Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Как снять фару

Автолюбителю предлагается несколько вариантов: снять в салоне дилеров Рено, прибегнуть к услугам специалиста или потрудиться и сделать все самостоятельно.

Необходимо следовать пошаговой инструкции:

1. Снятие бампера открывает доступ к болтам, которыми крепится оптическая система. Каждая держится на трех болтах.
2. Выкрутить болты, притянуть на себя оптику.
3. Снять резиновый пыльник.
4. Трос корректора поднять вверх, затем отделить сам трос.
5. Демонтировать старый фонарь, разъем поворотников, головного света.
6. После устанавливают новую фару в обратном порядке. Убедиться, что обе направляющие вошли в соответствующие ответные части.
7. Замена передней фары на Рено Логан аналогична для обоих элементов.

VESKO-TRANS.RU

Renault Logan. это экономичный, но удобный и функциональный автомобиль. Эргономичная приборная панель, оснащенная множеством датчиков, индикаторов и различных лампочек, является отличным тому подтверждением. Они участвуют в управлении и контроле транспорта, проверяют состояние систем и устройств транспортных средств, регулируют там различные процессы. Даже очень практичные элементы со временем станут непригодными для использования, а датчики и предохранители взорвутся. Здесь вам нужно будет поменять лампочки на приборной панели, что, если вы знаете особенности, выполняется самостоятельно.

Что еще предстоит сделать для наших клиентских моделей (с двигателями 1,4 и 1,6 литра) и поколений (2005-2009, рестайлинг 2009-2016, 2014-2017), делается с особым вниманием к современному, уникальному и аккуратному внешнему виду. В Интернете вы найдете множество фотографий, на которых обычно отображаются все индикаторы торпеды, лампы и значки, а также видеоролики с подробным описанием функций

В Интернете вы найдете множество фотографий, на которых обычно отображаются все индикаторы торпеды, лампы и значки, а также видеоролики с подробным описанием функций.

Сочетание практичности и эргономики. девиз линейки автомобилей Renault Logan независимо от года выпуска.

В моделях, выпущенных в начале (2006, 2007, 2008, 2009), в пересмотренных версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016) и, конечно же, во 2-м поколении (2014, 2015, 2016). , 2017) Функциональность бензинового агрегата не имеет существенных отличий.

Приборная панель содержит следующее оборудование:

• Тахометр. Устройство имеет электрическое устройство и передает информацию от датчика коленчатого вала. Диапазон значений колеблется от 0 до 70, стоимость 1-й единицы составляет 4,5 единицы. Чтобы найти реальную метрику, вам нужно значение, указанное стрелкой, умноженное на 100.
• Экран. Он отображает ряд типов функций. значки, которые показывают количество топлива, пробег автомобиля и температуру антифриза, а также часы.
• Спидометр. Показывает скорость машины. Стоимость разделения составляет 5 км / ч, а самый высокий показатель. 200 км / ч;
• Лампа, указывающая на включение противотуманного механизма;
• Световой сигнал, указывающий на открытую дверь;
• Запасной индикатор;
• Задний противотуманный фонарь;
• Кнопка сброса арендованного автомобиля. Его активация происходит при длительном нажатии.
• Лампа стояночного тормоза и, конечно же, знак, указывающий на исправность технического тормоза, что позволяет вести учет (программное обеспечение). Подсветка может включаться при включенном зажигании, когда уровень тормозной воды низкий;
• Запасной светодиод для дизельных моделей;
• Индикатор перегрев двигателя;
• Символ круга. указывает на блокировку двигателя. Это указывает на критическую неисправность двигателя, если он не гаснет через три секунды после зажигания.
• Поворотные лампы;
• Индикатор уровня топлива, указывающий на критически низкое количество топлива;
• Индикатор уровня масла;
• Лампа, показывающая уровень заряда батареи;
• Контрольная лампа двигателя;
• Индикатор работы печи для обогрева заднего стекла;
• Индикатор включения дистанционного освещения;
• Производительность лампы переднего пассажира, подушка безопасности;
• Индикатор, указывающий, что ремень безопасности водителя не пристегнут;
• Индикатор обслуживания подушек безопасности;
• Abs лампа;
• Лампа ближнего света

Как заменить лампу левой фары автомобиля рено логан своими руками

1. Для демонтажа аккумулятора потребуется два ключа на 8 и 10, для съема клемм с аккумулятора, и накидная головка на 13 для съема планки крепления аккумулятора.

Аккумулятор

Ключи для клемм

Накидная головка

2. Сначала откручиваем своими руками крепление клеммы массы! А потом снимаем клемму « ».

Клемма «масса»

Откручивание крепления

Клемма « »

3. Откручиваем винт крепления аккумулятора

Осторожно вынимаем планку с винтом, чтобы она не упала в капот. Вынимаем аккумулятор из капота. Откручивание крепления

Откручивание крепления

Планка крепления

Аккумулятор вынут

4. Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно.

5. После последней смены лампы в сервисе 2 года назад обнаружил, что защитная крышка не защелкнута и оборван провод датчика закрытия капота, да и сам датчик скис в нижнем положении.

6. Снимаем крышку. Видим резиновое уплотнение и розетку лампы. Снимаем розетку. Снимаем резиновый уплотнитель.

Защитная крышка не защелкнута

Розетка снята

Резиновое уплотнение

7. Самый ответственный момент, запомните как снимаете лампу. Внимательно посмотрите в зеркало на этот крючок, на который вслепую сразу накинуть пружину никак не получиться. Съем крепежной пружины производится нажатием на нее сверху и одновременным отводом вправо, если смотреть по фото.

Крепление лампы пружиной

Крепление лампы пружиной

Пружина снята

8. Прижимная пружина освобождает лампу. Извлекаем лампу. Одеваем перчатку. Берем новую лампу и вставляем ее в гнездо. Ключ цоколя не даст ошибиться. Берем пружину, прижимаем цоколь и отводим ее слегка вправо, а затем влево до зацепления с крючком. Контролируйте свои действия по зеркалу.

Перегоревшая лампа

Берем новую лампу

Вставляем новую лампу

Лайфхак

Лампа закреплена

Уплотнение одето

9. Одеваем резиновое уплотнение. Вставляем розетку. Закрываем розетку крышкой.

Аккумулятор подключен

Ставим и закрепляем клемму « »

10. Устанавливаем аккумулятор на место. Прикручиваем клемму « ». Прикручиваем массу. Проверяем работу фар. При прикручивании клемм проверьте их состояние на всякий случай. Прикручиваем своими руками крепление аккумулятора. Восстанавливаем показания часов автомобиля и настройки авто магнитолы.

Затраты времени на замену фары минимальны, по сравнению с необходимостью поездки в сервис, да и денежки сэкономлены.

Как оснастить удочку безмотылкой

Чтобы сделать удобную и прочную безмотылку необходимо подобрать подходящую, простую, не тяжелую и не крупную удочку, лучше всего с наличием катушки. Будет гораздо удобнее приделать к удочке мотовильце, тогда при перемещении между отверстиями во льду не нужно будет сматывать леску на руку. Леску для такой удочки нужно выбирать наиболее прочную и качественную. Безмотылка на окуня зимой самые уловистые должна собираться внимательно и из самых качественных деталей.

Монтаж кивка

Двухконусный кивок из стальной пружинки — самый популярный метод для такой зимней удочки. Здесь есть возможность поэкспериментировать и выбрать один из вариантов, таких как кивок на птице или же кивки из лавсана или астролона.

Последние кивки можно сделать своими руками.

Затем стоит определиться, что будет находиться на другом конце лески. Самым популярным вариантом являются так называемые “чертики”. Но вообще выбор мормышек очень большой и все зависит от того, что есть в наличии и от умений рыбака. Используют безмотылки с кембриками и бусинками, разнообразных “муравьев”, “жуков”, “коз” и прочее.

Но главную роль в оснастке удочки играет не форма или размер безмотылки, а острота и качество крючков. Нужно обязательно выбирать качественные, прочные, хорошо наточенные, жесткие крючки. Перед привязыванием мормышки, будет не лишним надеть на леску яркую бусинку. Она тоже в свою очередь будет привлекать своим блеском рыбу. Но, с другой стороны, станет большим и число схождений, потому что хищная рыба будет атаковать бусину, а не мормышку.

Какие лампы выбрать

Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.

При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.

Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.

Лампы накаливания

Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.

Галогенные

Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.

Ксеноновые или газоразрядные

Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.

Светодиодные

Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.

При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя

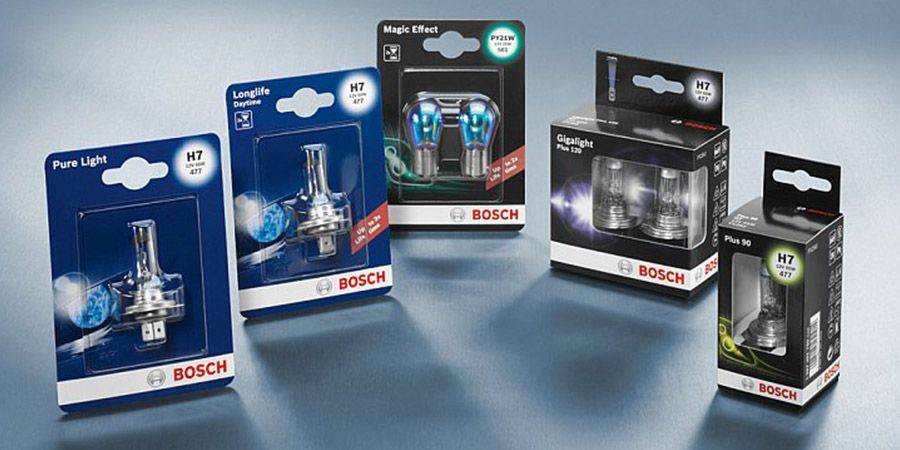

Bosch

По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.

Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.

Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.

Основным недостатком по мнению автовладельцев является высокая стоимость.

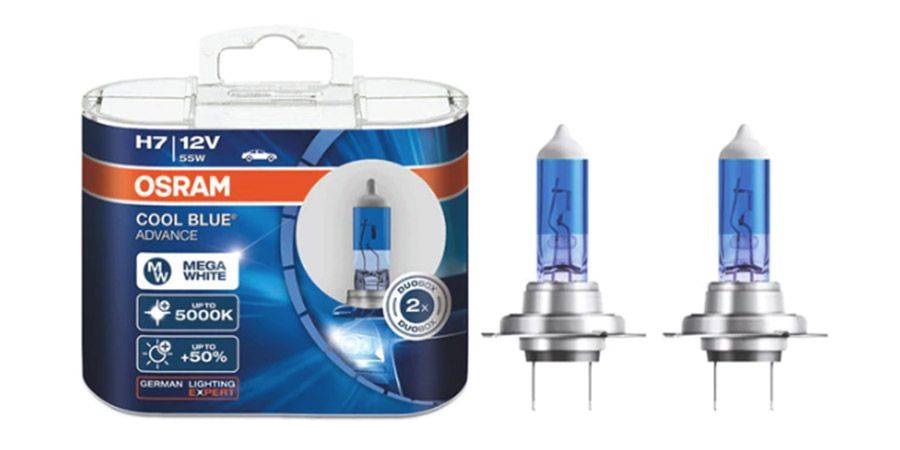

Osram

Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.

Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.

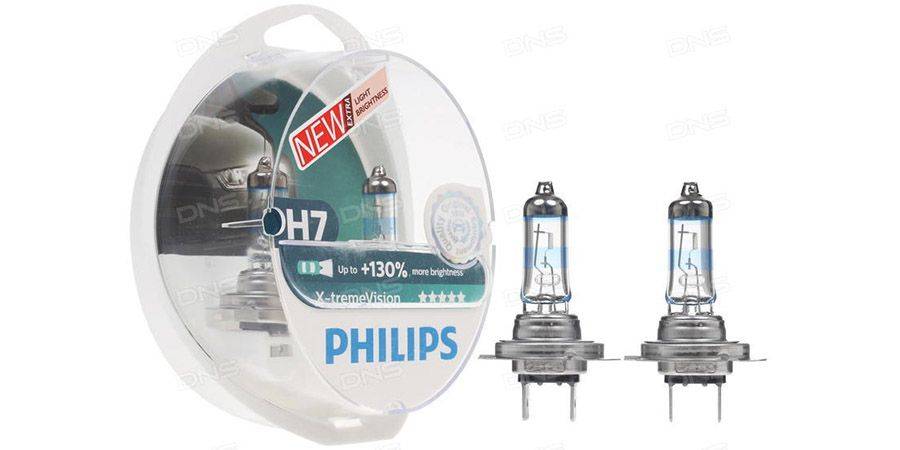

Philips

Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.

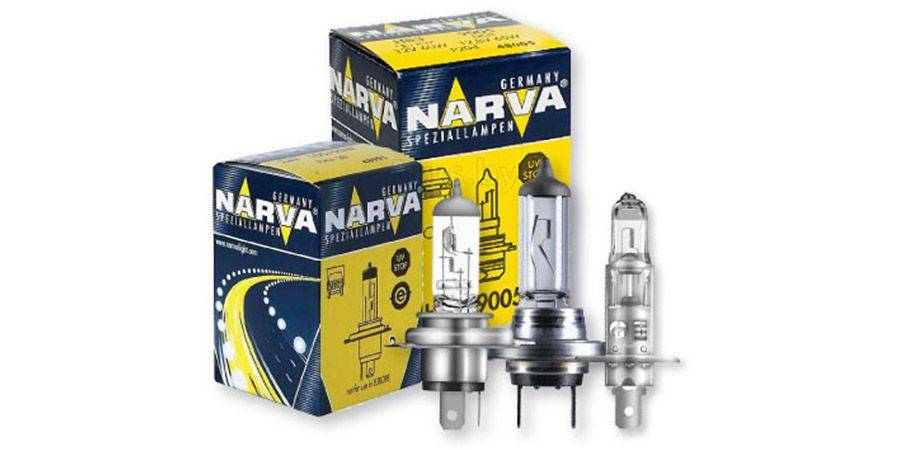

NARVA

Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.

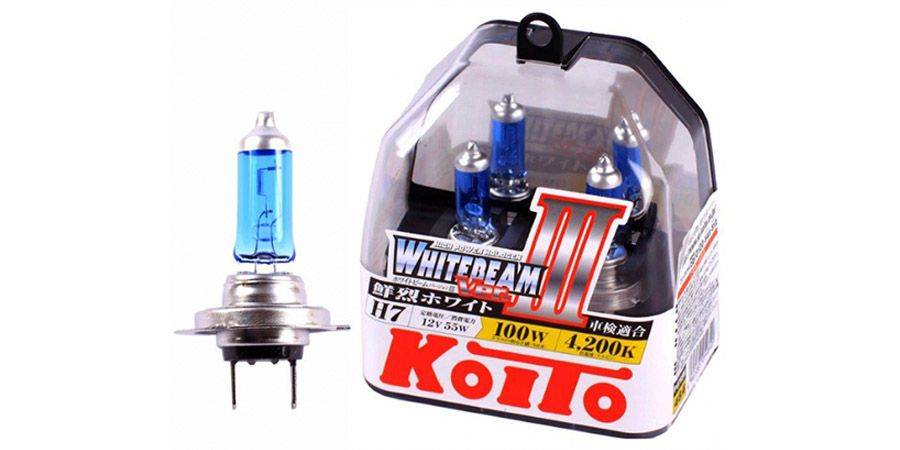

Koito

Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.

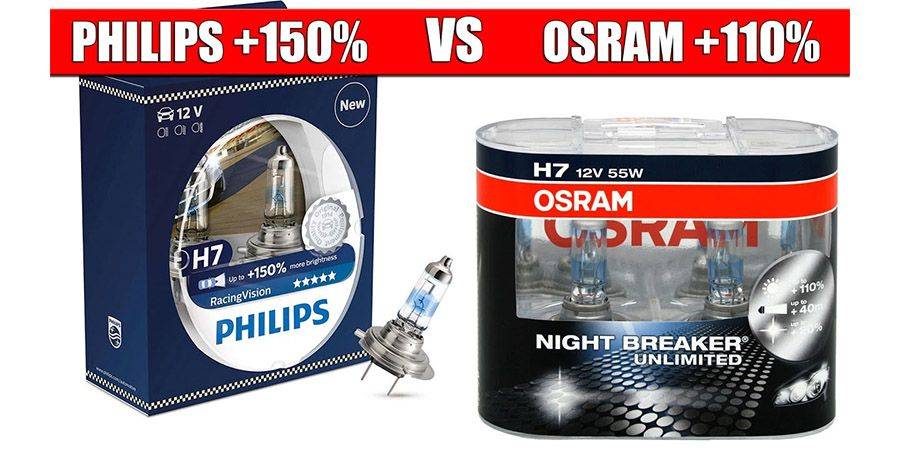

Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.

Замена ламп передней фары Рено Логан

Здравствуйте. Произведем замену ламп передней фары на Рено Логан первого и второго поколения.

На машине показать замену довольно трудно, поэтому будем делать это на демонтированных фарах.

Лучшие цены на запчасти HOWO для грузовых автомобилей китайского производства.

На фото ниже маркировка ламп применяемых в передних фарах на Рено Логан первого и второго поколения.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (2008-2010)

Начнем с лампы ближнего/дальнего света.

1. Нажимаем на язычок и снимаем заглушку.

2. Отключаем разъем просто сдернув на себя.

3. Снимаем резиновый пыльник. Он бывает плотно сидит потому что одевается на лампочку.

4. Нажимаем на пружинный фиксатор с двух сторон и отводим к центру. Место куда нажимать отмечено ниже.

5. Извлекаем лампу.

6. Устанавливаем новую лампу. Устанавливается она только в одном положении за счет трех направляющих усиков.

7. Защелкиваем пружинный фиксатор лампы.

8. Одеваем резиновый пыльник. Смотрите чтобы он хорошо сел по краям и на лампу.

9. Одеваем разъем питания.

Рекомендую перед тем как одеть посмотреть на состояние разъема. Бывает контакты внутри подгорают и разъем рассыпается в руках. В таком случае его обязательно нужно заменить.

10. Одеваем и защелкиваем заглушку. Смотрите чтобы провода от разъема питания лампы попали в паз снизу заглушки.

Лампа поворота

1. Разъем питания от лампы можно не отключать.

2. Поворачиваем цоколь против часовой стрелки и вытаскиваем.

3. Прижимаем лампу, поворачиваем против часовой стрелки и вытаскиваем.

4. Новую лампу вставляем и поворачиваем за часовой стрелкой.

5. Вставляем цоколь и проворачиваем за часовой стрелкой.

Лампа габарита

1. Поворачиваем цоколь против часовой стрелки на 90 градусов и извлекаем.

2. Вынимаем лампочку из цоколя и вставляем новую. Лампочка просто выдергивается вверх.

Еще посмотрите чтобы на цоколе была уплотнительная резинка, в нашем случае ее нет.

3. Вставляем цоколь с лампой в фару и поворачиваем за часовой стрелкой.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (до 2008 года)

Лампа ближнего/дальнего

Процесс во многом аналогичен с заменой на фаре от 08 по 10 год. Правда есть небольшое отличие в пружинном фиксаторе лампы. Для отщелкивания нужно утопить в указанном месте ниже фиксатор вниз и отвести в сторону. Больше отличий нет, все аналогично.

Лампа поворота и габарита меняется полностью аналогично как в фаре от 08 по 10 год. Отличие только в том что лампа габарита расположена в блоке лампы поворота.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (с 2012 года)

На фаре с 2012 года замена лампы ближнего/дальнего, поворота и габарита аналогична с фарой которая шла с 08 по 10 год. Небольшое отличие в том что лампа поворота располагается не около крыла, а возле решетки радиатора.

Советы

При замене ламп головного света не берете их за стеклянную колбу руками.

В начале статьи указаны маркировки ламп которые нужно ставить. Производителя выбирайте по своих финансах.

Снятие блок-фары Рено Логан

Блок-фару снимаем для замены. Снимаем передний бампер (см. «Снятие переднего бампера»). Отсоединяем колодки проводов от лампы блок-фары (см. «Замена ламп в блок-фаре»).

Головкой «на 10» отворачиваем три болта крепления блок-фары к кузову.

Стягиваем защитный резиновый чехол с корпуса исполнительного механизма регулятора направления пучков света фар. Потянув за трос привода, выводим оболочку троса из держателя на корпусе исполнительного механизма…

…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.

Снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. После установки фары регулируем направление пучка света фары.

Для изменения направления светового пучка фары в вертикальной плоскости вращаем шестигранником «на 6» винт А (см. предыдущее фото), вставив шестигранник через отверстие в поперечине кузова. Для изменения направления светового пучка фары в горизонтальной плоскости вращаем ручку В.

Снятие блок-фары Renault Logan

Первоисточник контента — WiKi сайта журнала «За Рулём»
