Замена помпы ВАЗ 2110 8 и 16 клапанов

Как заменить помпу (водяной насос) на Лада Приора

Водяной насос или как ее называют в народе помпа устанавливается на всех без исключения автомобилях с бензиновым мотором и предназначена для охлаждения двигателя. Располагается помпа с правой части двигателя по ходу движения автомобиля.

Добраться до нее для замены будет достаточно проблематично как на 8 так и на 16 клапанном моторе.

Как определить необходимость замены помпы

Водяной насос(помпа) может выйти из строя по двум основным причинам — износ подшипника или сальника. При износе подшипника будет слышен отчетливый гул, который и является признаком того, чтобы подшипник гудит и такую помпу нужно менять. Если во время не произвести замену помпы с неисправным подшипником это может привести к ее заклиниванию.

Второй причиной неисправности помпы является течь из под сальника. Если вы заметили, что у вас стал уходить антифриз или тосол, одна из причин как раз таки в помпе. Проверьте, нет ли подтеков жидкости в том месте, где располагается помпа.

Если есть, скорее всего помпа потекла. В этом случае эксплуатация автомобиля не желательна, но возможна при условии того, что вам придется постоянно доливать охлаждающую жидкость.

Еще одним признаком неисправности помпы является износ ремня ГРМ.  При разбитом подшипнике, помпа может слегка «гулять» , что и вызовет подъедание ремня, и как следствие ремень грм может порвать и тогда придется столкнуться с капиталкой мотора, так как клапана загнет.

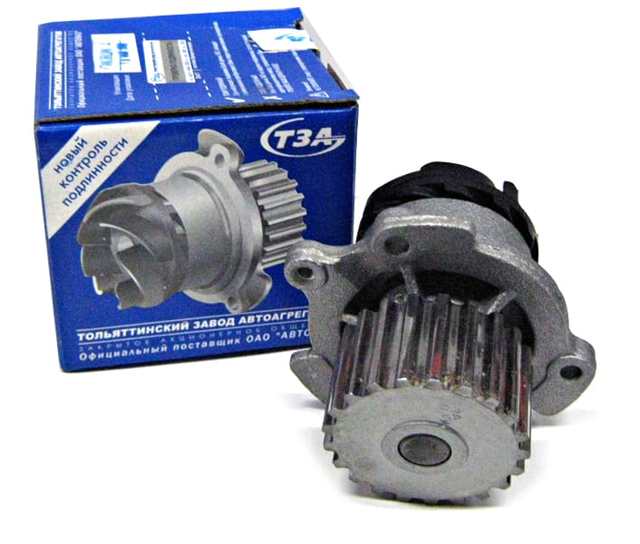

С завода устанавливается оригинальная помпа ТЗА 21126-1307010-75. Стоимость помпы на данный момент от 800 руб и выше, в зависимости от региона. Если по каким-то причинам вы не сможете найти помпу ТЗА, можно выбрать водяной насос других производителей.

Помпы для 16 кл мотора

  • LUZAR LWP 0127
  • FENOX HB1005P1
  • HOFER HF033024
  • ЛАДА ИМИДЖ 21126130701082
  • СОАТЭ (Ст.Оскол) 021126-1307010
  • LUZAR LWP 01274 TURBO-2

Все указанные выше помпы предназначены для 16 клапанного мотора.

При выборе помпы советуем приобретать качественный аналог, либо оригинальную помпу, чтобы не пришлось через 20-30 тыс км пробега снова менять ее.

На 8 клапанный мотор устанавливается оригинальная помпа ТЗА 2109-1307010-75. Ее стоимость составляет от 900 руб и выше. Предлагается так же несколько видов аналогов, по более низким ценам.

Помпы для 8 кл мотора

  • HOFER HF 033031
  • OberKRAFT KT 059346
  • АМТ-Миасс AM2109-1307010
  • ЛАДА ИМИДЖ 21114130701082
  • LUZAR LWP 0108

Выбирайте помпу не только по отзывам знакомых, но и смотря на качество и стоимость водяного насоса. Остерегайтесь подделки, так как сейчас поддельных запчастей достаточно много.

Рекомендации по подбору и замене помпы

При выборе помпы приобретайте обязательно ту, которая подходит для вашего мотора. Помпа для 16 клапанного двигателя не подойдет для 8 клапанного. Отличие в замене водяного насоса в том,что на 8 клапанном моторе 1 шкив, а на 16 клапанном 2 шкива. . Кстати из этой статьи вы можете узнать как заменить топливный насос на Ладе Приоре.

Инструкция по самостоятельной замене помпы на 16 кл моторе

Прежде чем приступить к снятию помпы, потребуется слить охлаждающую жидкость. Находим сливную пробку, подставляем емкость объемом около 4 литров и сливаем.

  • После того как слили жидкость снимаем верхнюю декоративную крышку, ремень генератора, а затем переднюю крышку ГРМ, она состоит из двух частей.
  • Теперь необходимо выставить метки ГРМ, чтобы при сборе не ошибиться с выставлением зажигания.

Далее откручиваем шкивы. Чтобы шкив не проворачивался включаем 5 передачу и нажимаем на тормоз. Теперь шкив будет неподвижен, можно смело откручивать его. Болты шкивов откручиваем с помощью накидного ключа на 17.

  1. Если у вас автомобиль с кондиционером, необходимо с помощью накидного ключа на 13 мм открутить кронштейн для ролика-натяжителя ремня генератора и кондиционера с гуром.

Следующий шаг это снятие шкива коленвала. Для этого снимаем правое переднее колесо и грязезащитные щитки. Далее опять включаем 5 передачу и нажимаем на тормоз. Шкив будет зафиксирован и его можно смело откручивать. Снимаем шкив и ремень ГРМ.

Далее откручиваем 6 болтов крепления крышки и затем аккуратно снимаем ее с двигателя.

Откручиваем 6 болтов крепления помпы, аккуратно поддеваем ее отверткой и вытаскиваем ее.  При установке новой помпы, необходимо промазать тонким слоем герметика прокладку и закрутить помпу на место. Далее производим сборку в обратной последовательности, учитывая метки ГРМ.

Более подробную инструкцию смотрите на видео:

Замена помпы на 8 клапанном моторе

В отличии от 16 клапанного, на 8 клапанном моторе замена значительно проще. Однако все равно придется снимать ремень ГРМ, а так же сливать охлаждающую жидкость.

На этом замена помпы завершена, если у вас возникли какие либо вопросы, оставляйте их в х ниже.

Последствия использования дешевых изделий

При покупке дешевого насоса или подделки известной марки высока вероятность его быстрого износа. При производстве таких деталей используются некачественные материалы, что и приводит к поломкам – протечке, заклиниванию подшипников. Такой насос может серьезно навредить автомобилю. В лучшем случае после некачественного насоса автолюбителю придется приобрести новый насос, в худшем – ему грозит дорогостоящий ремонт двигателя. При заклинивании вытечет ОЖ, порвется ремень ГРМ, погнет клапана и продолжать движение будет невозможно, значит, автомобиль придется эвакуировать.

Причины неисправности

Выделяют следующие причины, которые влияют на ухудшение работоспособности механизма:

  1. Повреждение вращающихся компонентов крыльчатки: при интенсивном режиме работы обламываются маленькие крылышки вращающейся части. Особенно это характерно для пластиковых крыльчаток. Когда крылышки отламываются, насос больше не может нагнетать антифриз с нужной интенсивностью — двигатель постоянно перегревается.
  2. Засор дренажного отверстия. Данная неполадка приводит к тому, что антифриз не может полноценно циркулировать по контуру. Засор дренажа можно легко выследить без снятия помпы. Если у вас имеются подозрения насчёт засора сливных отверстий, просто запустите салонный отопитель.
  3. Рассинхронизация шкивов элемента и ГРМ. В этом случае сальники и подшипники работают в экстремальном режиме, изнашиваются чрезвычайно быстро. Причина такой поломки — фабричный дефект: либо использовали некачественные материалы при сборке, либо использовали ненадёжного сборщика.

Рекомендуем: Осторожно: окрашено! Подготовительные работы и организация мэйк-апа

Нужно подробнее высказаться по поводу третьей причины. От заводского брака не застрахован ни один автовладелец. Но в данном случае все серьёзно с приставкой «гипер». Если установить помпу с потенциальным рассинхроном, то использование такого дефектного узла приведёт к резкому увеличению износа ГРМ. В лучшем случае шофер может столкнуться с обрывом ремня, в худшем — «стуканут» клапаны.

К износу охладителя может также привести хронический перегрев ДВС, вызванный иными факторами.

Ещё один маркер износа (который, правда, можно увидеть лишь разобрав механизм) — это люфт вращающихся деталей. Люфт свидетельствует о скором выходе из строя шкивов, смещении центральной оси и порче сальников.

Последний лайфхак для автомобилистов, которые не желают снимать помпу, но хотят достоверных сведений о её функциональном состоянии. Внимательно осмотрите место стыка охладителя с ДВС. Если имеются выраженные подтёки антифриза, то водяному насосу осталось недолго жить.

Замена

Купив новый насос охлаждающей жидкости, можно приступать к процедуре замены.

ВАЗ 2110 работает совместно с 8 клапанным и 16 клапанным силовыми агрегатами. Несмотря на наличие определенной разницы между ними, процедура замены помпы проводится идентично.

Демонтажные работы

Представленная ниже инструкция актуальна для десяток с двумя типами моторов.

  1. Поставьте автомобиль на ровную площадку над ямой или на эстакаде.
  2. Поднимите капот, снимите минусовую клемму с аккумулятора, что позволит отключить питание автомобиля.
  3. Открутите крышку расширительного бачка с охлаждающей жидкостью. Так вы сбросите избыточное давление в системе.
  4. Теперь спускайтесь под автомобиль.
  5. Подставьте под блок цилиндров чистую тару объемом минимум 5 литров.
  6. Открутите сливную пробку охлаждающей жидкостью с помощью ключа на 13 миллиметров, что позволит вам слить ОЖ. Будьте внимательны, сливать ОЖ, в отличие от масла, необходимо на остывшем двигателе.
  7. Когда весь охладитель выйдет, закрутите пробку на место.
  8. Открутите ключом на 10 три крепежных болта, которые удерживают кожух привода ГРМ.
  9. Демонтируйте кожух.
  10. Поставьте коленвал в ВМТ первого цилиндра — верхнюю мертвую точку. Чтобы сделать этого, нужно выключить передачу и повернуть ключом на 19 специальный болт, который удерживает шкив генератора. Крутите до тех пор, пока не совпадут метки шестеренки распредвала с меткой на заднем кожухе привода ГРМ.
  11. Убедитесь, что на маховике и картере сцепления метки совпали. Для этого вам придется извлечь заглушку на картере. Она выполнена из резины и располагается справа от блока цилиндров.
  12. Застопорите коленвал в этом положении. Можете использовать простую шлицевую отвертку, которая вставляется в зубья маховика.
  13. Немного ослабьте фиксирующую гайку натяжного ролика с помощью ключа на 17 миллиметров.
  14. Проверните ролик при помощи специального ключа в направлении против часовой стрелки. Так вы сможете ослабить уровень натяжения ремня ГРМ.
  15. Теперь можно достаточно легко демонтировать натяжной ролик и ремень.
  16. Следующий шаг — откручивание пяти крепежных болтов, которые удерживают нижний кожух привода ГРМ. В их число входят 3 болта, которые держат помпу. Вам пригодится торцевой ключ или головка на 10.
  17. Кожух после этого можно снять.
  18. На ВАЗ 2110 предусматривается установка помпы с помощью трех болтов под шестигранник. Когда вы их открутите, можно просто аккуратно снять помпу, постучав по корпусу.
  19. Если не получается, тогда с помощью плоской отвертки подденьте корпус насоса охлаждающей жидкости, что позволит вам извлечь помпу.
  20. Удалите следы от старой прокладки, которые должны остаться на поверхностях посадочных мест.

Меняем прокладку

  1. Прокладка смазывается с двух сторон при помощи специального автомобильного герметика. Подготовленная и обработанная новая прокладка укладывается на корпус новой помпы.
  2. Новый насос устанавливается на свое законное место, забирая эстафету у старого нагнетателя охлаждающей жидкости.

Прежде чем устанавливать новый насос ОЖ, убедитесь, что он нормально вращается, нигде его не клинит.

Нюансы обратной сборки

  • Установите на место новый насос охлаждающей жидкости;
  • Верните на место кожух;
  • Зафиксируйте шкивы распределительных валов;
  • Верните на свое законное место ремень ГРМ;
  • Ремень нужно надевать, ориентируясь на метки на распределительном и коленчатом валах;
  • Подтяните ремень натяжным роликом и эксцентриком до нужного уровня;
  • Проверните несколько раз двигатель, чтобы проверить совпадение меток;
  • Отрегулируйте положение и натяжение ремня в соответствии с нормами;
  • Установите наружный кожух устройства;
  • Верните на место клемму от адсорбера;
  • Долейте до необходимого уровня охлаждающую жидкость.

Замена помпы — это отличный повод заодно поменять жидкость охлаждения. Если вы заранее планируете это делать, на чистоту тары для слива ОЖ можно не обращать особое внимания.

Если же помпы вышла из строя через некоторое время после того, как охлаждающая жидкость менялась, лучше ее же залить обратно по завершению ремонта. Все же покупка новой ОЖ — мероприятие не самое дешевое. Учитесь грамотно экономить на ремонте.

Грамотно организовав замену помпы на своем ВАЗ 2110, вы сможете сэкономить приличную сумму денег, плюс набить себе руку. В среднем на работу уходит около 3 часов. При соблюдении инструкций, никаких подводных камней в процессе ремонта возникать не должно.

 Загрузка …

Проверка исправности помпы

Сразу следует отметить, что для выявления многих неисправностей водяной помпы это устройство придётся снимать с двигателя и разбирать. Только так можно увидеть загрязнения, коррозию и следы кавитации.

Но существует ряд признаков, по которым можно установить неисправность помпы без её снятия. Вот они:

  • тонкий непрерывный свист, раздающийся из-под шкива распределительного вала двигателя. Этот свист говорит о неисправном подшипнике.
  • потёки охлаждающей жидкости, которые видны как на самом двигателе, так и на асфальте под автомобилем;
  • люфт помпы, который можно обнаружить, просто взявшись за шкив и покачав помпу рукой вверх и вниз.

Рассмотрим эти неисправности подробнее.

Свист помпы

Причина свиста помпы — частично или полностью разрушившийся шарикоподшипник на основном валу устройства. Причём подшипник помпы, как правило, издаёт очень высокий, пронзительный свист, тогда как свист неисправного генератора существенно ниже и порой переходит в скрежет. Тут сказывается разница в размерах подшипников: на помпе шарикоподшипник маленький, потому свистит он очень тонко. Подшипник генератора в два раза больше, так что и звук от него идёт соответствующий. Так что перепутать звук сломанной помпы и сломанного генератора практически невозможно.

Проблема решается заменой центрального подшипника помпы. Однако тут есть один нюанс: по отдельности эти подшипники практически нигде не продаются. И приобрести их можно только в комплекте с новой помпой. Поэтому водитель, услышав раздающийся из-под капота характерный тонкий свист, должен быть готов раскошелиться: новая водяная помпа может стоить от 2 до 10 тыс. рублей (в зависимости от марки автомобиля).

Течь охлаждающей жидкости

Жидкость начинает течь из-под помпы в двух случаях:

  • ослабли крепёжные болты;
  • повреждена уплотнительная прокладка под помпой.

Первая проблема решается простым подтягиванием болтов. А вот повреждённую уплотнительную прокладку придётся менять. К счастью, найти прокладку для помпы в продаже легче, чем центральный подшипник (а в особо тяжёлых случаях автолюбители даже заказывают уплотнители через интернет, у китайцев на «Алиэкспресс», к примеру).

Здесь же следует отметить, что даже новую прокладку можно запросто разрезать помпой, если неправильно затягивать крепёжные болты

Помпа — это одно из тех устройств, при затягивании которого очень важно не переусердствовать. Затягивать болты необходимо по схеме крест-накрест: вначале затягивается правый верхний, потом левый нижний, потом левый верхний, левый нижний и т. д

Только такая схема затягивания может гарантировать максимальную плотность и герметичность соединения

д. Только такая схема затягивания может гарантировать максимальную плотность и герметичность соединения.

Наконец, нельзя забывать и о герметиках. Бывают ситуации, когда ни новая прокладка, ни правильная схема затягивания не помогают избавиться от течи. Тогда остаётся только один вариант: использовать герметик, причём его состав должен быть очень устойчив к высоким температурам.

Оптимальным вариантом тут является профессиональный герметик от фирмы ABRO, отлично зарекомендовавший себя на всех марках автомобилей.

Течь охлаждающей жидкости после замены теплообменника

В подавляющем большинстве случаев антифриз после замены теплообменника начинает течь не из-под помпы, а из-под хомутов патрубка, подключённого к помпе. На большинстве современных автомобилей помповые патрубки сделаны из пластика, причём из очень хрупкого пластика

Любое неосторожное движение при замене теплообменника если не сломает такой патрубок, то как минимум нарушит герметичность его соединения с помпой. После этого антифриз обязательно начнёт подтекать. Есть два варианта решения этой проблемы:

Есть два варианта решения этой проблемы:

  • если на патрубке нет трещин, то можно просто подтянуть его хомуты плоской отвёрткой, после чего дать двигателю несколько минут поработать на холостых оборотах, а затем проверить соединение на предмет течи;
  • если же патрубок после замены теплообменника оказался сломан, выход один: поход в ближайший автомагазин и замена. Восстановлению эта деталь не подлежит.

    Патрубки на водяных помпах делают из очень хрупкого пластика

Процесс замены помпы (водяного насоса)

Общий вид водяного насоса производства АвтоВАЗ

Итак, прежде чем приступить непосредственно к замене помпы на 16-клапанном ВАЗ 2112 необходимо собрать некоторый инструментарий. Из инструментов понадобится: ключ на 10 и 17, плоская отвертка, зажимной механизм ГРМ, молоток, ветошь, охлаждающая жидкость 2 литра, емкость для слива ОЖ с системы.

Теперь, когда все имеется, можно приступить непосредственно к процессу. Рассмотрим, подробную инструкцию по замене водяного насоса:

  1. Лучше всего, когда имеется яма или подъемник, что упростит процедуру, но за неимением будем менять непосредственно в гараже.
  2. Проводим демонтаж переднего правого колеса.

Для удобства замены снимаем переднее правое колесо с автомобиля

Откручиваем гайку шкива коленчатого вала, которые в последствии снимется

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Открутив ролик ГРМ, ослабим ремень

Демонтируем шкив коленчатого вала

Общая схема разборки ГРМ

Откручиваем болты крепления и демонтируем насос

Причины замены

Теперь, рассмотрим причины возникновения неисправности, а также признаки, по которым можно понять, что узел не пригодный для использования.

Итак, признаки неисправности водяного насоса:

  • Шум подшипника или «цокот» в районе помпы.
  • Повышение температуры охлаждающей жидкости (может быть виновен не работающий ДТОЖ, диагностика и его замена).
  • Подтеки, которые выходят со стороны водяного насоса. Пробой прокладки или износ подшипника.

Теперь, рассмотрим причины выхода из строя помпы:

  • Износ подшипника или вала водяного насоса , что приводит к плохой циркуляции жидкости или подтекам.
  • Пробой прокладки вследствие износа.
  • Износ вала также может стать причиной того, что он будет проворачивать и соответственно не будет достаточной циркуляции, что приведет к большому нагреву.
  • Износ шкива , что будет видно по износу ремня.

Причины и признаки названы, поэтому любой автомобилист сможет провести диагностику этой системы своими силами.

Выбор, цена и некоторые рекомендации

Итак, к выбору водяного насоса на ВАЗ 2112 стоит относить тщательно, поскольку от этого узла зависит нормальное функционирование системы охлаждения. Так, если вовремя не провести замену помпы, то можно не только закипеть в пути, но и остаться без циркуляции, но еще и получить прогиб и деформацию головки блока цилиндров .

Современный рынок запасных частей имеет достаточно большое количество подделок, особенно это касается запасных частей ходовой и элементов системы охлаждения. Так, при выборе помпы необходимо посмотреть наличие соответствующих документов, голограмм и сертификатов.

Оригинал

2112-1307010 – это оригинальный каталожный номер водяного насоса производства АвтоВАЗ. Эта деталь непосредственно создана для этого автомобиля с 16-клапанным механизмом. Стоимость детали составляет 1500 руб .

Аналоги

Теперь, рассмотрим, аналоги оригинальной детали, которой рекомендовано устанавливать на ВАЗ 2112. Все они получили высшие отзывы потребителей, имеют соответствующие сертификаты, а также идеально становятся по посадочным креплениям.

Наименование производителяКаталожный номерЦена в рублях
WeberWP 21101000
Master-sport622-N-PR-PCS-MS1100
FenoxHB1003L11200
DolzL-1251300
SCTSQ 0061350
FinwhaleWP1101400
Magneti marelliWPQ 05801500
StarlineVP LA1031500
PilengaWP-P 21121600
CoramWP21121700
KronerK2020122000
Ruville672122200
BugattiPA 64023000

Водяной насос производства Фенокс

Тюнинг

Для повышения производительности двигателя и увеличению ресурса можно устанавливать тюнинговые запасные части. Как показывает практика и опыт, модернизированные запасные части имеют больший ресурс, чем стандартные.

Конечно, стоимость их составляет около 3000 рублей, что в два раза дороже стандартной детали, но при этом они имеют меньший шкив, что позволяет двигателю проводить циркуляцию жидкости быстрее. Это, в свою очередь способствует более качественному охлаждению системы.

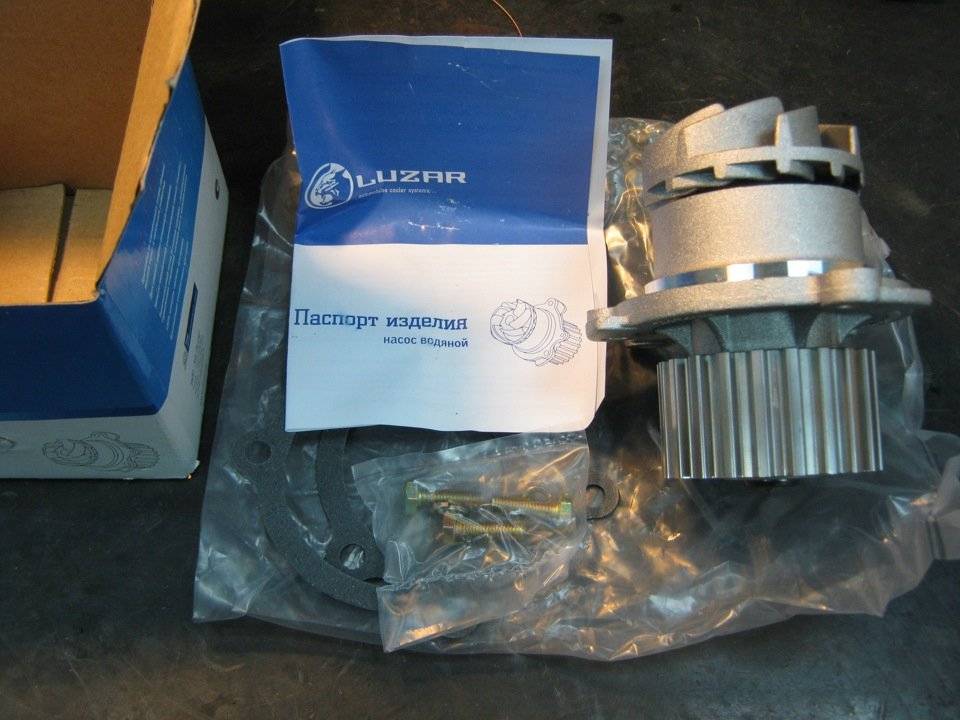

Тюнинг версия помпы производства Лузар

Двигатель любого автомобиля, никогда не сможет стабильно работать без оптимального функционирования системы охлаждения. Циркуляцию охлаждающей жидкости внутри двигателя обеспечивает специальный насос или (помпа – прим.), которая расположена в узле привода газораспределительного механизма (ГРМ). Случается, так, что элемент выходит из строя и ему требуется замена. В этой статье мы подробно расскажем об этом.

На видео показан процесс замены помпы на ВАЗ-2112, обычно помпу пеняют вместе с ремнём ГРМ при плановых регламентных работах:

Что нужно знать при установке?

Все, из нашего автомобиля успешно извлечена старая помпа. ВАЗ-2110 далее укомплектовывается новой деталью. Сделать это можно без каких-либо специальных инструментов. В принципе, установка помпы (ВАЗ-2110, 2112) производится в обратном порядке, аналогично снятию, однако здесь необходимо отметить несколько важных моментов.

Во-первых, новая деталь должна содержать в себе смазку. Зачастую она уже присутствует там. Но если ее нет, обязательно смазываем элемент. Во-вторых, если помпа ВАЗ 2110-й модели имеет бумажную прокладку, наносим на нее герметик и ждем 10-15 минут, пока он засохнет. После можно устанавливать деталь на место.

Замена помпы на ВАЗ 2110/11/12

Автомобили ВАЗ десятого семейства выпускаются с 8- и 16-клапанными двигателями. Алгоритм замены помпы не зависит от количества клапанов.

Выбор помпы

При покупке новой помпы следует придерживаться следующих правил:

Следует выбирать надёжного производителя, отдавая предпочтение известным брендам и избегая дешёвых подделок.
Нужно обращать внимание на каталожный номер изделия — 21081307010 для ВАЗ 2110/11/12.
Изделие должно иметь заводскую упаковку с характерными для каждого производителя товарными знаками и голограммами.
В комплекте с помпой всегда должна поставляться прокладка.
В упаковке должен иметься гарантийный талон, позволяющий при обнаружении дефектов обменять или вернуть помпу.

Качественная помпа должна в комплекте иметь не только заводскую упаковку, но и гарантийный талон с прокладкой

Стоимость новой помпы для 8-клапанного двигателя начинается от 800 руб., а для 16-клапанного — от 1 тыс. руб. В автосервисе работа по замене помпы оценивается примерно в 1 тыс. руб. Наибольшей популярностью пользуются водяные насосы производства ТЗА и HEPU.

Расположение помпы

На ВАЗ 2110/11/12 водяной насос расположен на блоке цилиндров с правой стороны. Это обусловлено конструктивными особенностями газораспределительного механизма, так как крыльчатка начинает вращаться только после запуска двигателя и ремня ГРМ. То есть конструкция механизма газораспределения изначально предполагает использование помпы.

Водяной насос входит в состав механизма газораспределения и устанавливается с правой стороны блока цилиндров

Необходимые инструменты

Для замены помпы потребуется минимальный набор стандартных инструментов:

  • рожковый ключ на 17;
  • головка на 10;
  • удлинитель;
  • вороток.

Для замены помпы потребуется минимальный набор стандартных инструментов

Порядок замены помпы на ВАЗ 2110/11/12

Замена помпы не требует полного обновления ОЖ. Однако временное опустошение системы охлаждения необходимо для сброса давления в системе. Это сводит возможность получения травм к минимуму. Более того, остатки ОЖ в процессе работ будут вытекать из посадочного места помпы.

После замены помпы заливать новый тосол рекомендуется в тех случаях, если ресурс старой ОЖ уже выработан. В противном случае система заполняется слитой перед ремонтом ОЖ.

Заменить водяной насос на ВАЗ 2110/11/12 сможет даже неискушённый автовладелец. Для этого необходимо выполнить следующие действия:

  1. Автомобиль устанавливается на ровной поверхности.
  2. Поднимается капот и отсоединяется минусовая клемма аккумулятора.
  3. Откручивается крышка расширительного бачка.

  4. Под двигатель напротив сливного отверстия подставляется ёмкость для ОЖ.
  5. Ключом на 13 откручивается сливной болт. Когда ОЖ стечёт, болт закручивается обратно.

  6. Ключом на 10 отворачиваются болты крепления пластикового кожуха привода ГРМ. Кожух снимается.
  7. Чтобы не сместились фазы газораспределения, нужно правильно выставить метки. Ключом на 19 проворачивается болт крепления шкива коленвала. Он вращается до совмещения меток на заднем кожухе привода ГРМ с метками на звёздочке распредвала.

  8. Чтобы шкив коленвала не проворачивался, между его зубьев вставляется плоская отвёртка.
  9. Ключом на 17 отворачивается болт крепления звёздочки распределительного вала. Звёздочка снимается.

  10. Ключом на 17 ослабляется ролик натяжения. Снимается ремень ГРМ и сам ролик.

  11. Головкой на 10 откручивается крепления металлической защитной крышки ремня ГРМ.

  12. Головкой на 10 отворачиваются три болта крепления помпы. Снимается защитная крышка.

  13. Вынимается помпа вместе с прокладкой.

  14. С посадочного места удаляются загрязнения и остатки прокладки. Место протирается ветошью.

  15. На посадочное место устанавливается новая прокладка, предварительно обработанная с обеих сторон герметиком, а на неё — новая помпа.

  16. Сборка производится в обратной последовательности.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
