Как поменять сцепление: как ставить диск сцепления

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Как научиться правильно водить автомобиль? 8 советов начинающим водителям

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

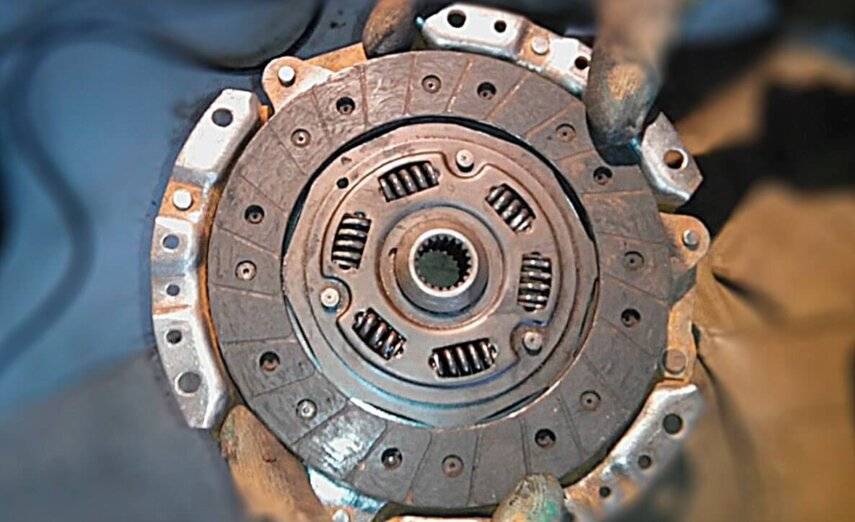

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Какой стороной ставить диск сцепления на ВАЗ 2107-2101

Распространенная проблема, возникающая при повторной сборке сцепления ВАЗ 2107. это ситуация неправильной установки корпуса диска в систему. Это может привести к печальным последствиям в виде заклинивания системы при запуске двигателя и переключении передач, ведь изнанка противоположной стороны по своим размерам полностью соответствует сиденью. Во избежание путаницы поместите диск с корзиной стороной, соответствующей внутренним лепесткам. Эти вкладки должны указывать внутрь на перевод. Некоторые производители специально для этого штампуют стрелки, что иногда значительно облегчает работу обычным автовладельцам.

Авто → Как правильно установить диск сцепления. Советы и рекомендации специалистов

Каждый автовладелец рано или поздно задумывается о самостоятельном ремонте своей «ласточки». Не скроем, это процесс не только экономит средства, но и доставляет ни с чем не сравнимое удовольствие. Однако, не все автомобилисты обладают необходимыми навыками — каждая из ситуаций требует особенного подхода и соответствующих знаний. В век интернета, найти подробную и пошаговую инструкцию — пара пустяков. Сегодня мы расскажем, как установить диск сцепления правильной стороной, и не допустить при этом типичных ошибок.

Сцепление необходимо транспортному средству для плавного старта, не перегружая при этом остальные части блока силового агрегата: двигатель и коробку передач. При этом достигается основная цель — блоки силового агрегата и КПП продолжительно функционируют, в соответствии с нормой.

Как правило, диск меняют одновременно с заменой всей корзины сцепления (ввиду изношенности, деталей рентабельнее провести комплексную замену, чем менять детали по отдельности). Вы можете провести весь комплекс работ двумя способами: с демонтажем трансмиссии, или без оного (это способ значительно проще). Для того, чтобы поменять диск Вам обязательно потребуется смотровая яма или подъемник.

Подобрать диск сцепления на сайте VagMag можно для большинства иностранных автомобилей, а также новых авто ЗАЗ.

Далее, специалисты VagMag предоставят Вашему вниманию пошаговую инструкцию, и рекомендуем Вам придерживаться ее. Т.к. некорректные манипуляции могут привести к возникновению дополнительных неполадок в механизме Вашего авто, и к необходимости вновь повторить все ремонтные работы, но уже в правильной последовательности.

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

• Повредится вилка сцепления;
• Нарушится целостность лепестков пружины корзины сцепления;
• Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Меняем цилиндры

Менять главную цилиндрическую систему есть резон, если после замены уплотнительных колец не улучшилась функциональность системы. Замену на новые цилиндры сцепления устанавливают тогда, когда уже тормозная жидкость убегает даже после замены новых манжетов.

Процесс снятия рабочего цилиндра и установки выполняйте по схеме:

• Избавляемся от пружины возле педали.
• Откручиваем две гайки, что скрепляют цилиндр с коробкой передач;
• Процесс откручивания резинового шланга, присоединенного к рабочему цилиндру, производиться на весу;
• Прикручиваем к шлангу, во избежание утечки тормозного состава, цилиндр нового образца;
• Выкачиваем все из цилиндра, выкручиваем штуцер, закрываем отверстие;
• Откручиваем гайки, служащие креплением главному цилиндру с кузовом машины;
• Чтобы рашплинтовать шарнир, связанный с педалью, нужно потянуть его на себя. Вытяните штифт, при этом произойдет отсоединение цилиндра от педали.
• Два цилиндра устанавливайте по той же схеме, по которой разбирали.

Принцип действия системы сцепления

Для передачи вращающего момента ведущим колесам тс от коленвала мотора предусмотрена коробка, потому что ровная передача момента от мотора колесам нерентабельна. Автомобиль не сумеет поехать без сцепления, а сама работа силового агрегата будет неэффективной. Для комфортной работы силовой установки вращающий момент, снятый с коленвала, за ранее должен поменяться в коробке переключения передач (КПП). После чего он перебегает на ведомую ось. Так как переключение передачи принуждает крутиться шестерни КПП, которые с силой ударяются друг о друга, то поменять передачу можно с трудом. При неизменном подключении коробки к агрегату для полной остановки тс будет нужно приостановить и мотор.

Работа сцепления в автомобиле Газель

Чтоб решить эти задачи, в автомобиле предвидено сцепление, представляющее собой особый узел коробки. Он содействует временному разобщению мотора и КПП, что приводит к прерыванию вращающего момента. При нажатии педали сцепления можно переключать передачи либо создавать остановку машины. Сцепление позволяет автомобилю плавненько трогаться с места и производить разгон.

Принцип его работы для хоть какой марки автомобиля схож. Оно исключает возможность резвого износа узлов и деталей, которые соединяют силовую установку и коробку.

Нажимной диск сцепления, присоединенный к корпусу, придавливает ведомый диск к маховику. Ступица диска, присоединенная к первичному валу, обязана иметь возможность производить по нему свободное движение. Корпус ступицы обустроен демпферными пружинами, играющими роль гасителей колебаний и обеспечивающими плавность хода.

Чтоб сделать требуемое усилие при нажатии, предусмотрена пружина с лепестками, которые подвергаются воздействию выжимного подшипника. Он представляет собой связывающее звено меж приводом и сцеплением, на которое крепится вилка с рычагом. На его конце закрепляется другой рычаг или трос, ведущий к педали сцепления.

https://youtube.com/watch?v=3cPCLSWrFXU

Рано днем в выходной заменил

явилку сцепления .

Как ставить диск сцепления: пошаговая инструкция

Основная задача сцепления — обеспечение мягкого переключения передачи. Автомобиль начинает движение максимально аккуратно, трансмиссия и двигатель работают без значительных нагрузок, благодаря чему сохраняют рабочее состояние на длительный срок. Так как на сцепление оказываются большие силы, замена проводится регулярно: спустя 100 тыс. км пробега. Признаками, что пора менять диск сцепления, станут данные изменения:

• пробуксовка;
• неполное выключение сцепления;
• затрудненное переключение передачи;
• тугая педаль сцепления (возможно проваливание);
• отсутствие тяги у машины, в особенности грузового автомобиля.

Не рекомендуется самостоятельно менять деталь, если автолюбитель плохо разбирается в комплектации машины и никогда не проводил монтаж собственноручно. Некачественно вмонтированный диск сцепления не будет работать должным образом, и придется заново разбирать узел.

Как правильно ставить диск сцепления

Чаще всего, требуется установка новой корзины сцепления, однако иногда достаточно только замены диска. Сам процесс не вызывает трудностей, однако у большинства автолюбителей появляется вопрос: как ставить диск сцепления? Эта задача может быть выполнена 2-мя способами:

• с предварительным снятием коробки переключения передач;
• без снятия КПП.

Второй вариант наиболее простой и быстрый, а если машина оснащена задним приводом, с задачей сможет правиться даже неопытный водитель. С передним приводом дело обстоит сложнее, однако провести замену все равно можно.

Для самостоятельной установки сцепления машина ставится в гараж на эстакаду или яму. Перед монтажом под шины кладутся упоры, чтобы автомобиль не двигался.

Диск сцепления: как правильно ставить?

Этапы замены

Весь монтаж и демонтаж диска сцепления проходит в несколько этапов:

1. От ККП открепляются кардан и рабочий цилиндр. После выключаются концевики электропроводки переключателя сигнала заднего хода.
2. С помощью накидного ключа откручиваются болты, держащие подушку ККП. Сама подушка демонтируется.
3. ККП отводится на значительное расстояние от мотора, при этом переключатель плотно приближен ко дну. Это необходимо, чтобы трансмиссия располагалась на входящем патрубке выхлопной системы. Для этого коробка передач подпирается домкратом или специальной опорой.
4. Демонтируется маховик, и откручиваются 6 болтов, держащие корзину сцепления. Необходимо регулярно прокручивать коленчатый вал, чтобы обеспечить свободный доступ к болтам.
5. В появившийся вал переводится корзина сцепления, чтобы было легче демонтировать деталь. Чтобы вытащить корзину, ее необходимо передвигать в сторону двигателя. После чего демонтируется вилка и выжимной подшипник.
6. Для установки сцепления, все вышеописанные действия проводятся в обратном порядке. Смазывается отверстие подшипника первичного вала ККП. Участок, с которым контактирует прижимная деталь, протирается материей.

Что нужно знать при замене

В процессе монтажа ведомый диск центрируется относительно оси коленчатого вала. Лучше всего подходит правило, которое является шлицевным элементом первичного вала. Если монтаж проведен правильно, оно быстро и просто вытаскивается.

Болты, удерживающие кожух, завинчиваются с равной нагрузкой, иначе он будет сдвигаться. С боковой стороны кожуха находятся прямоугольные выемки, в которые будут входить 3 ступицы нажимного диска. Данная структура обеспечит максимальную качественную передачу крутящего момента на элемент. Также, его лучше сместить, относительно оси при выключенном сцеплении.

Устанавливаются попарно 18 пружин между нажимным диском и кожухом. На каждом элементе есть витки, направленные в различные стороны. Это необходимо, чтобы конструкция всегда работала бесперебойно. Все пружины относятся к одной категории, чтобы рабочий диск не перекосился при необходимом усилии.

Сечение шлицевого вала и втулки с прямобочным профилем

Устанавливаются шайбы, чтобы при пробуксовке сцепления пружины не перегревались. Шайбы изготовлены из спрессованного асбеста, так как он выдерживает резкие температурные перепады и обладает хорошей теплопроводностью.

Также, устанавливаются конусовидные пружины и сферические гайки на концы хвостовых вилок. Все это создает эффект качения механизма, что требуется при нивелировании расстояния между осями, при отведении диска сцепления.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

• нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
• также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
• для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
• диск с оправкой вставляется в маховик,
• затем производится установка корзины или сразу всего узла,
• болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
• далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

Самостоятельная работа по замене дисков и корзины

Начать процесс по ремонту нужно с откручивания болтов в корзине, потом следует снять все детали, которые находятся в маховике

Обращайте внимание на поверхности маховика, чтобы там не было никаких масляных следов

Ведомый диск тоже должен быть чистым, если следы имеют место, необходимо произвести замену сальника. Также поменяйте ведомый диск и корзину, если обнаружите на них повреждения в виде глубоких царапин. Маховик и ведомый диск корзины должен быть чистым и обезжиренным. Чистку можно произвести с помощью бензина.

Вставляем диск в корзину и надеваем крепление либо на первичный вал МКПП, либо на оправку. В маховике есть отверстие, куда и помещаем весь комплект деталей. Вставляйте до упора и прикручивайте корзину на болты.

Такой процесс нужно проделать два или три раза, чтобы произошла точная и ровная установка. Теперь можно затянуть болты, прикладывая усилие 2,5-3,5 кгс/м. Ведомости об мощности усилия имеются в инструкции по ремонту вашей марки авто. Корзину сцепления меняем по аналогичной схеме.

• Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)

• Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)

• Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания

Вы заменили сцепление и ощущаете вибрацию в этой области – нужно отрегулировать центровку диска или проверить мощность затяжки корзины.

Бензопила

Сцепление деревообрабатывающего устройства является центробежным и автоматически срабатывает при изменении частоты вращения двигателя. Если скорость мала, элементы механизма прижимаются к валу. Таким образом, вращательное движение не передается в звездочку. С увеличением скорости элементы расходятся и прижимаются к барабану, тем самым приводя к вращению цепи.

Характерным свойством этого типа устройства является торможение, когда цепь замедляется. Таким образом, оказывается, чтобы избежать некоторых сбоев. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Классическая пошаговая инструкция по замене сцепления ВАЗ-2107

В разных блогах можно встретить предложения народных умельцев по быстрой замене сцепления на ВАЗ-2107, но специалисты не рекомендуют проводить эксперименты. Машина – конструкция со сложным устройством, поэтому манипуляции, не соответствующие традиционной общепринятой технологии ремонтных работ, могут привести к поломке других деталей.

В заводском механизме ВАЗ-2107 обустроен карбюратор, инжектором оборудуют автомобиль самостоятельно. Инструкция по замене сцепления ВАЗ-2107 карбюратор состоит из таких последовательных этапов:

Найдите на АКБ клеммы и аккуратно достаньте их. Оставлять компоненты на своем месте нельзя, иначе это может стать причиной замыкания.
Отложите в сторону коврики и другие покрытия, находящиеся в салоне машины на полу, возле рычага коробки передач. Отсоедините ручку переключения от трансмиссии. Сделать это несложно если знать небольшой секрет – придавите деталь вниз и, поддев отверткой с тонким наконечником белую втулку из пластмассы, вытащите ее наружу.
Примите положение под авто – ремонтные работы своими руками рекомендуется проводить, когда автомобиль загнан на смотровую яму или поднят на эстакаду.
Оцените состояние снимаемых узлов, насколько они изношены, есть ли дефекты и повреждения, сколы, трещины

Уделите особое внимание главному цилиндру сцепления, она тоже может выйти из строя, но бывает достаточно всего лишь поставить новый тросик сцепления.
Открутите от резонатора выхлопную трубу. Отсоедините от кожуха коробки передач ВАЗ-2107 рабочий цилиндр механизма сцепления

Не стоит идти простым путем, извлекая шланг, посредством которого подается охлаждающая жидкость, в итоге в систему проникнет воздух и закончится все обязательным проведением прокачки.
Снимите с крепежей КПП кардан, выкрутите гайки и болты, которые фиксируют проводку.
Избавьтесь от 2 нижних гаек, закрепляющих трансмиссию на блоке двигателя. То же самое проделайте с болтами, фиксирующими к коробке передач стартер.
Наконец, можно снять КПП, лучше если рядом есть помощник. Потяните коробку слегка на себя, но не переусердствуйте, работу нужно делать аккуратно.
Снимите корзину сцепления. Если необходимо заменить диск, запомните, какой стороной он должен прилегать к поверхности.
После того как устройство полностью разобрано, приступайте к монтажу новых составляющих. Если деталь сильно изношена, но еще не разваливается, все равно нужно заменить ее, не продешевите, пытаясь сэкономить лишние 200 рублей.
Если на корзине изломались усики, ваша задача – приклепать новые. Износ всегда происходит изнутри, поэтому тщательно исследуйте внутреннее пространство. Состояние диска принято проверять, ориентируясь на геометрические параметры, заявленные в инструкции по применению ВАЗ-2107.
Сборка осуществляется согласно обратному порядку этой инструкции. Фиксируя болты и гайки, отдавайте предпочтение плотным и надежным соединениям. Для лучшего результата наносите на болты и гайки трансмиссионное масло или нигрол. Обычное масло нельзя применять ни в коем случае, оно быстро выгорает и открутить крепежи впоследствии будет нереально.
