Нерегулируемые ступицы на “Ниву”
Любой автомобиль имеет слабые места. В данном — это передние ступицы, которые раньше для нормальной работы было необходимо периодически регулировать, что, конечно же, не могло не отразиться на отзывах автовладельцев. Именно поэтому конструкторами была создана нерегулируемая ступица на “Ниву Шевроле”, дабы избежать излишней возни в плане починки автомобиля.
Вообще самостоятельная регулировка подшипников практически невозможна, ввиду очень сложной конструкции. Также нельзя затягивать до упора подшипники. Да и, помимо этого, существует целая куча сложностей, которые с трудом решаются без вмешательства мастеров. Именно для того, чтобы облегчить жизнь автомобилистам, и были установлены нерегулируемые ступицы на “Ниву”. Отзывы от тех, кто приобрел машину уже с таким нововведением, можно обобщить в конкретный список:
- нет необходимости заниматься постоянным мелким ремонтом и обслуживанием данной детали, будь то смазка или регулировка;
- подшипник не провернется на ступице;
- нет необходимости постоянно смазывать ступицу, да еще и мучиться, выбирая смазку покачественнее;
- не возникает трения;
- не возникнет необходимости заменить подшипник.
Целая куча плюсов, если на автомобиле будет стоять данный механизм. А ведь теперь выпускается на “Ниву” усиленная нерегулируемая ступица. Но если автовладелец уверен в своих силах, то все можно сделать своими руками.
Конструкция передней ступицы на Нива Шевроле
Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.
Схема ступицы в сборе.
Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины
. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.
Ступица в сборе на поворотном кулаке
Когда необходимо менять ступичный подшипника

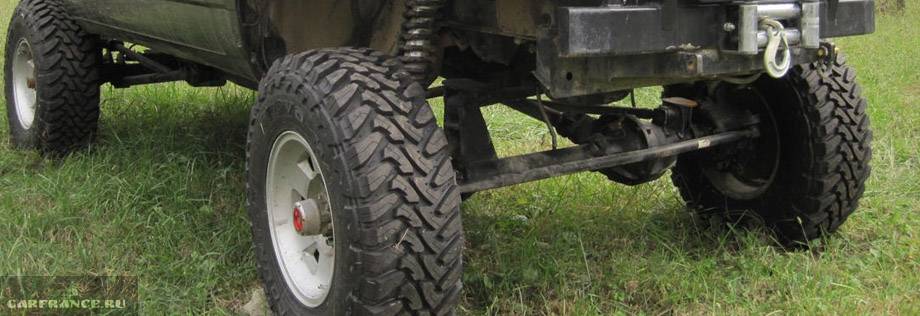

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.
Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять
. Это:
- Повышенный люфт колеса и стуки в районе ступицы.
- Скрежет или гул в районе ступицы.
Конструкция передней ступицы на Нива Шевроле
Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.
Схема ступицы в сборе.
Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.
Ступица в сборе на поворотном кулаке
Когда необходимо менять ступичный подшипника
При таком лифтовании будет повышенна нагрузка на ступичные подшипники.
Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:
- Повышенный люфт колеса и стуки в районе ступицы.
- Скрежет или гул в районе ступицы.
Как диагностировать поломку ступицы
Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.
Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник
Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник
Существует несколько стадий износа ступичного подшипника:
- гул во время поворота;
- гул во время обычной езды на загруженном автомобиле;
- гул при езде на пустом автомобиле;
- постоянный гул, нарастающий во время поворотов;
- сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.
Что могло послужить причиной поломки подшипника Нива Шевроле:
- в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
- случается, что различные загрязнения и влажность проникают вглубь подшипника;
- это является причиной поломки в 18% случаев;
- также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.
Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.
Признаки неисправности
Износ подшипника проявляется в виде следующих симптомов:
- Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
- Стук или потрескивания в передней части машины при движении;
- Нагрев передних колес в районе оси.
При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.
1. Греются ступицы
Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются
Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.
Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.
Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки
2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.
Как выбрать деталь для замены и номер подшипника
Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):
- Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
- В комлект неообходимо покупать два роликоподшипника.
- Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
- Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.
Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц
| N п/п | Производитель | Номер по каталогу | Цена на 2020 год, руб | Дополнительная информация | |
| Размеры (мм) и параметры | Применяемость | ||||
| Стандартные комплекты из двух подшипников | |||||
| 1 | Волжский стандарт, Россия | 2007108 | 200 | Внутренний диаметр — 40 мм; Наружный диаметр — 68 мм; Ширина -19 мм; Масса — 0,278 кг; Количество роликов в подшипнике — 21 шт.; Размеры ролика — 7/11х19 мм; Грузоподъемность динамическая — 40 кН; Грузоподъемность статическая — 52 кН; Максимальная номинальная частота вращения — 7000 об/мин. | Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2020 года. |
| 2 | ВПЗ, Россия | 32008 | 200 | ||
| 3 | SKF, Швеция | 32008X/QSKF | 770 | ||
| 4 | KOYO, Япония | 32008JR | 880 | ||
| Двухрядные подшипники (для усиления) | |||||
| 1 | OPTIMAL, Германия | 681 923 | 2200 | Внутренний диаметр — 40 мм; Наружный диаметр — 73 мм; Ширина — 55 мм; Количество дорожек качения — 2 шт.; Уплотнение — Есть. | Аналогично |
| 2 | RUVILLE, Германия | 4013 | 2480 | ||
| 3 | SKF, Швеция | BTH-1024 C VKBA 3551 | 2300 |
Важно знать:
Детали удовлетворительного качества служат порядка 20 тыс. км, пробег с высококачественными изделиями переваливает за 30 тыс. км. Наиболее популярны изделия Волжского и Самарского завода с маркировкой SPZ-GROUP. Цена ступичного подшипника в среднем составляет 1000 рублей.
Первые изменения и “Лада” 4х4
С середины девяностых годов, а точнее с 1995 года, стали вносить изменения в конструкцию автомобиля. Во-первых, если раньше машина имела 1,6-литровый 4-цилиндровый 73-сильный бензиновый двигатель, то теперь объем был увеличен до 1,7. Механическая коробка передач имела теперь пять ступеней вместо прежних четырёх. Во-вторых, поменяли приборную панель, установили более удобные кресла в салон, заменили задние фонари на более современные, чтобы внешне постараться приблизиться к западному автопрому.
В 2006 году “Нива” официально переименовалась в “Лада” 4х4, а модели, поступающие на экспорт, получили название “Лада Тайга” 4х4 — именно так автомобиль теперь называют в европейских странах. Внешне и внутри автомобиль если и изменился, то незначительно: появились новые зеркала — побольше, сменили указатели и приборы на панели. Вышедшая в 2015 году новая модель автомобиля под названием “Лада 4х4 Урбан”, которая считается “люксовой”, никаких сильных изменений не получила — разве что новые бампера, электропривод стекол и кондиционер в салоне.
Этапы замены ступичного подшипника на Ниве.

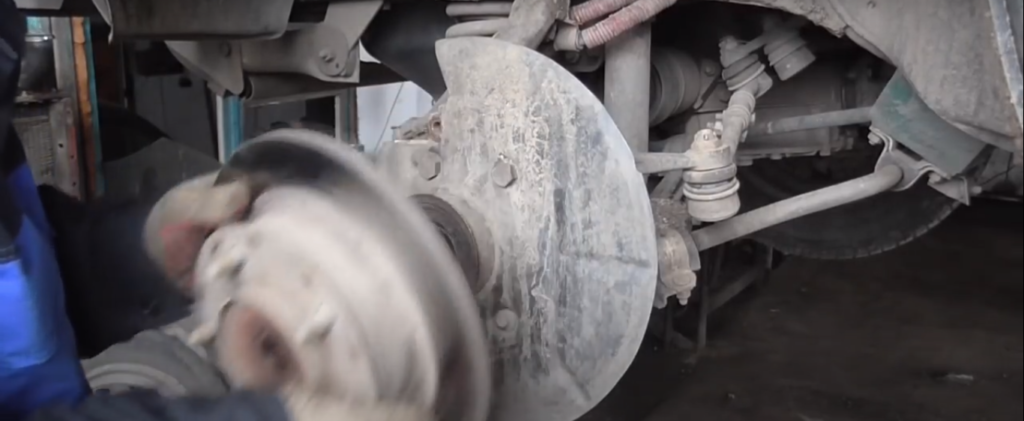

Приподнять с помощью домкрата переднюю часть автомобиля таким образом, чтобы передние колеса не касались земли. Если правая или левая сторона будет поднята не полностью, стабилизатор будет оказывать давление на машину и это может стать серьезным препятствием.
- подставить упоры под задние колеса.
- демонтировать колпак ступичной гайки с помощью отвертки.
- поставить колесо на место
- необходимо ослабить ступичную гайку. Предварительно надо немного ее расконтровать, для этого можно использовать кусок трубы, чтобы приложить достаточное усилие.
- снять колесо и с помощью отвертки разжать колодки.
После этого снимаются крепежные болты на суппорте. Перед этим надо разогнуть стопорные усики. Суппорт поднимается вверх. Для того, чтобы тормозной шланг не мешался в работе можно закрепить его к пружине.
- Тормозной диск выбирается с помощью молотка. Для этого нужно немного простучать по периметру.
- Для того, чтобы убрать палец необходимо наличие специального съемника. На рулевой тяге отмечается то место, где располагался регулировочный болт. Когда палец выпрессован, тяга отводиться в сторону.
- Убирается крепеж с поворотного кулака.

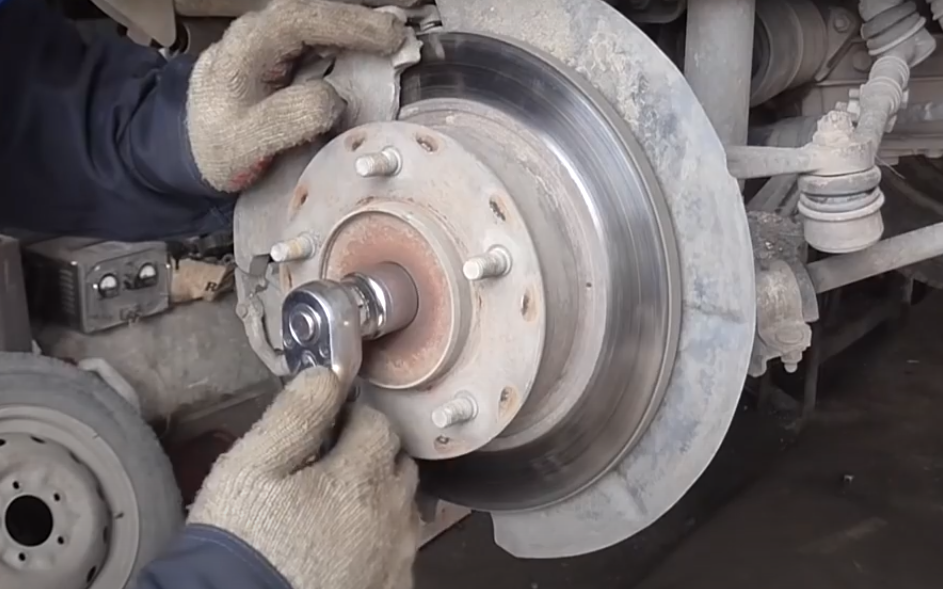

- Откручивается гайка, крепящая ступицу. Опорную шайбу лучше убрать при помощт отвертки.
- Откручивается кулак с ШРУСа.
При помощи съемника убирается ступица. При этом поворотный кулак должен быть закреплен в тисках
- Стопорные кольца снимаются, после чего можно выпрессовывать подшипник. Для этого так же используется специальный съемник.
- Все запчасти необходимо очистить от грязи с помощью ветоши. После этого в кулак устанавливается внешнее стопорное кольцо. Запрессовать его можно при помощи старого кольца или оправки. Забивать подшипник не рекомендуется, поскольку это может привести к микротрещинам и быстрому разрушению.
- После этого устанавливается внутреннее кольцо подшипника и в него впрессовывается ступица.
- Затем производиться установка всех деталей в обратной последовательности.
Операция по замене переднего ступичного подшипника Нива Шевроле требует соблюдения некоторых нюансов. При монтаже рулевой тяги болт регулировки устанавливается по отметкам, нанесенным во время подготовительных работ. Обязательно следует заменить гайку ступицы на новую. Затягивается гайка только после того, как автомобиль будет опущен на землю. При закручивании гайки должен использоваться динамометрический ключ.
Регулировка ступичного подшипника Шнивы
Для работы понадобится индикатор и динамометрический ключ.
Для подготовки к регулировке ступичного подшипника необходимо проделать следующие операции:
- Закрепить индикатор, уперев его ножку в ступице возле регулировочной гайки.
- Надеть на шпильки накидные ключи и закрепить их гайками.
- Провернуть ступицу и переместить ее в осевом направлении. (В качестве ручек используются прикрученные накидные ключи).
- Замерить величину осевого перемещения (зазора) ступицы, ориентируясь по показаниям индикатора.
- Если ход превышает 0,15 мм, отрегулировать люфт.
Регулировка выполняется следующим образом:
- Отпустить гайку и снова затянуть с моментом 0,7 кгс*м.
- Ослабить затяжку, провернув ключ на 20-25 градусов против часовой стрелки.
- Проверить люфт ступицы.
- Убедиться, что показатели индикатора соответствуют норме (0,02-0,08 мм).
- Застопорить гайку, вдавив ее край в потай внешнего ШРУСа.
Можно отрегулировать люфт ступицы без применения динамометрического ключа. Для этого необходимо:
- Потуже затянуть гайку.
- Провернуть колесо на несколько оборотов.
- Проверить люфт.
- При необходимости немного ослабить или подтянуть гайку.
- Продолжать, пока свободный ход ступицы не будет в пределах 0,02-0,08 мм.
- Застопорить поясок гайки.
Конструкция крепления задних колес Нивы Шевроле сильно отличается. Однако там тоже используются подшипники, которые нуждаются в периодической замене. Меняют их либо в сборе с полуосями, либо отдельно. Второй вариант значительно дешевле, но требует хороших слесарных навыков и наличия горелки для нагрева металла.
Для работы понадобится:
- Домкрат, баллонный ключ, зубило, молоток.
- Стандартный комплект отверток и ключей.
- Съемник полуоси.
- Газовая (бензиновая) горелка или муфельная печь.
- Ремкомплект, включающий подшипник, сальник и стопортное кольцо.
- Труба диаметром 40-45 мм, длина которой превышает размер полуоси.
Замена подшипников выполняется следующим образом:
- Установить машину на ровную площадку.
- Поставить противооткатные башмаки или кирпичи под передние колеса.
- Поддомкратить машину.
- Снять колесо.
- Подставить упор под задний мост.
- Открутить крепление тормозного барабана.
- Демонтировать деталь.
- Открутить гайки, удерживающие подшипник.
- Нагрузить задний мост, опустив его на подставку.
- Выдернуть полуось при помощи съемника.
- Подвесить тормозной механизм на проволоку.
- Сбить стопорное кольцо, используя зубило, молоток и болгарку.
- Расколоть обоймы подшипника ударами зубила.
- Удалить ржавчину и грязь с посадочной поверхности.
- Поставить новый подшипник на место.
- Разогреть стопорное кольцо до 200-250 градусов (темно-красный цвет) и забить трубой на посадочное место
- Заменить сальник.
Сборка выполняется в последовательности, обратной разборке. Подшипник не нуждается в регулировке.
Внедорожник Нива Шевроле (ВАЗ 2123) отличается надежностью и как никакой другой автомобиль приспособлен к реалиям дорожных условий в России. Благодаря компоновке ступицы, ступичного подшипника, тормозного барабана, диска колеса, создаётся общность деталей способная выдержать большие нагрузки. Самое большое давление приходится на ступичный подшипник, фактически он удерживает всю массу машины.
К сожалению, даже на таком авто тяжелые условия эксплуатации печально сказываются на составляющих, особенно на подвеске. Потому, иногда, ступичный подшипник выходит из строя.
Выпрессовка и демонтаж старых подшипников

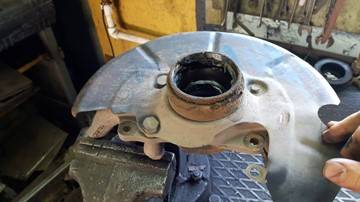

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.
Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.
- Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
- Не забываем снять сальники.
- Малая обойма внутреннего подшипника вынимается без проблем руками.
- Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
- После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
- Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.
- Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
- После этого из полости следует тщательно убрать старую смазку.
эгоиST Я езжу на Ford Focus ST г. Москва
Инженеры поработали на славу — 15 устройств в 1 корпусе.
Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.
Пользуюсь 6 месяцев, и уже забыл про штрафы.
Как поменять подшипник ступицы на Ниве Шевроле своими руками?
Для ремонта потребуются:
- Мощный торцевой ключ на 30.
- Съемник для пальца рулевой тяги.
- Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
- Набор накидных ключей или головок с трещоткой.
- Баллонный ключ.
- Молоток.
- Круглогубцы.
- Домкрат.
- Противооткатные упоры.
- Тиски.
- Монтировка.
- Динамометрический ключ.
- Доски или деревянный брусок.
Процесс замены делится на пять этапов:
- Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
- Выпрессовка старых подшипников.
- Установка новых деталей.
- Сборка узла и установка его на место.
- Затяжка регулировочной гайки.
Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.
Чтобы поменять подшипники, необходимо выполнить следующие действия:
- Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
- Поддомкратить колесо.
- Открутить болты крепления колесного диска.
- Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
- Поддомкратить нижний рычаг, сжимая пружину подвески.
- Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
- Открутить и снять скобу, суппорт и тормозные колодки.
- Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
- Выкрутить руль в противоположную сторону.
- Снять датчик ABS.

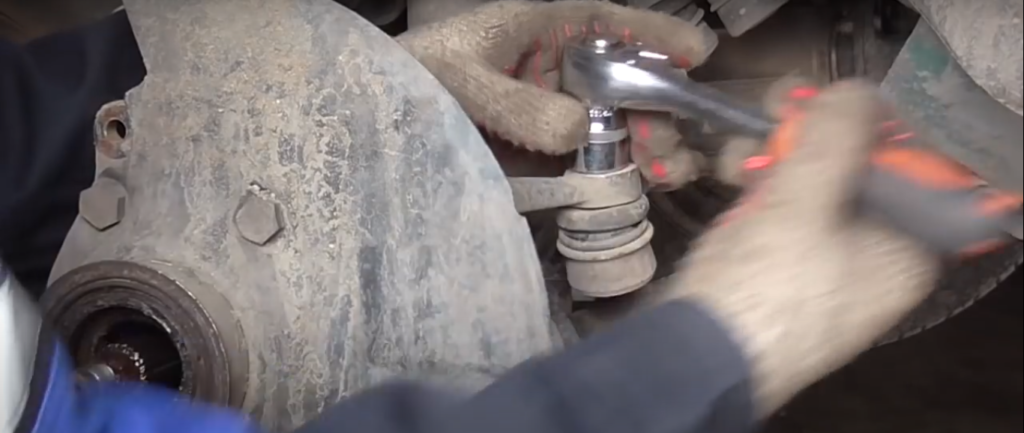

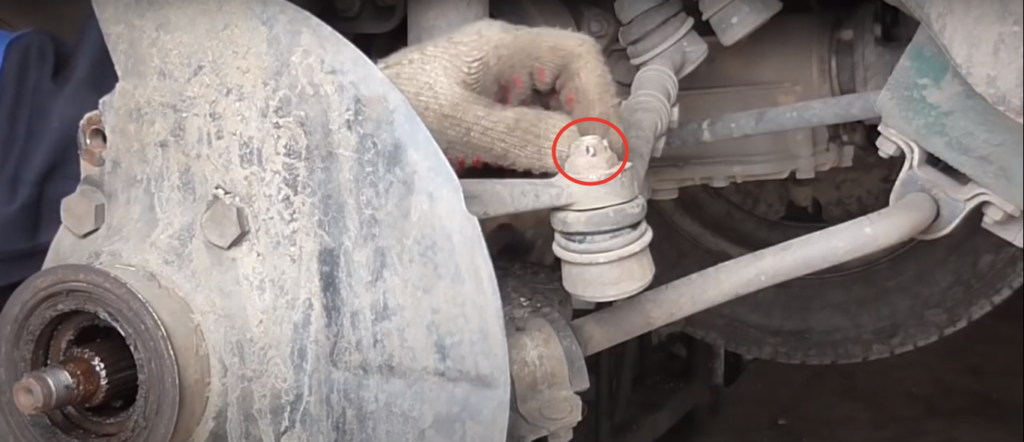

- Расшплинтовать и открутить гайку рулевой тяги.
- Снять палец с помощью съемника.

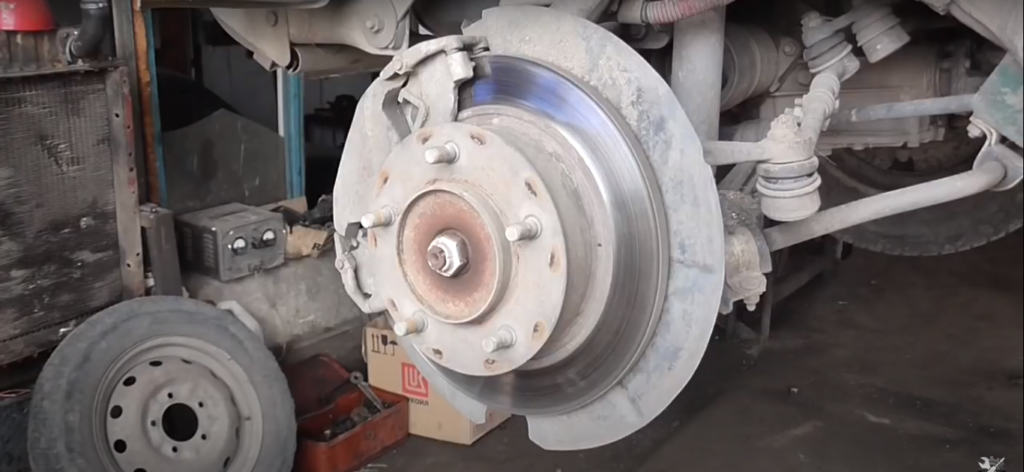

- Открутить гайку ступицы.
- Демонтировать болты крепления шаровых опор.
- Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
- Демонтировать защитный экран суппорта.
- Снять тормозной диск.
- Открутить рулевую сошку.

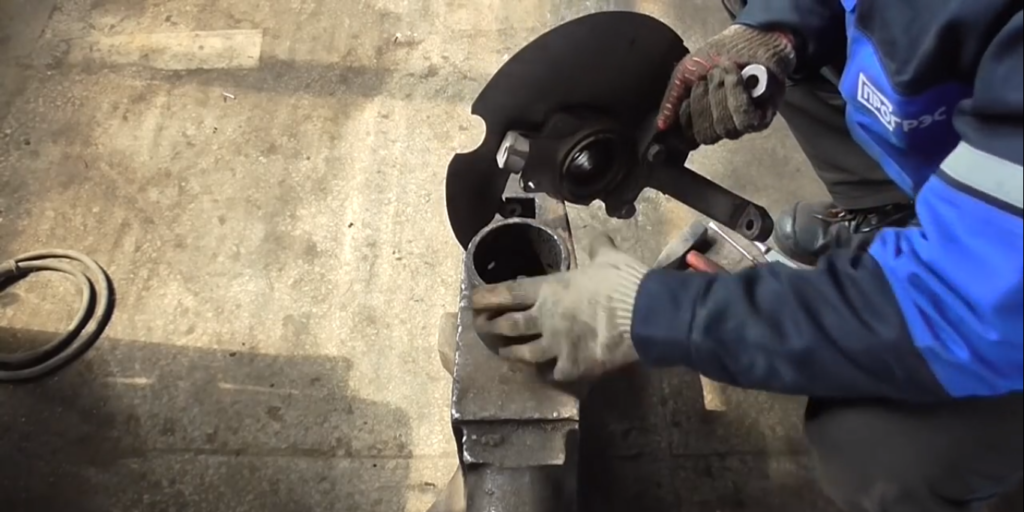

- Зажать в тисках поворотный кулак.

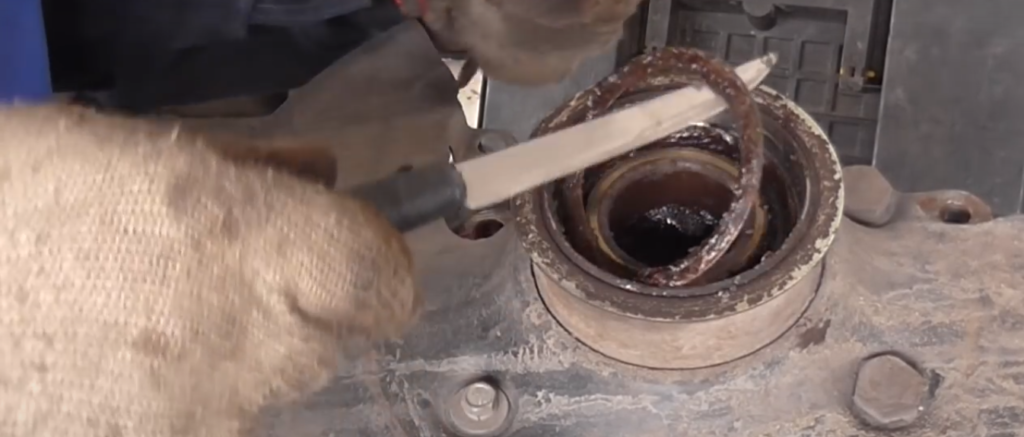

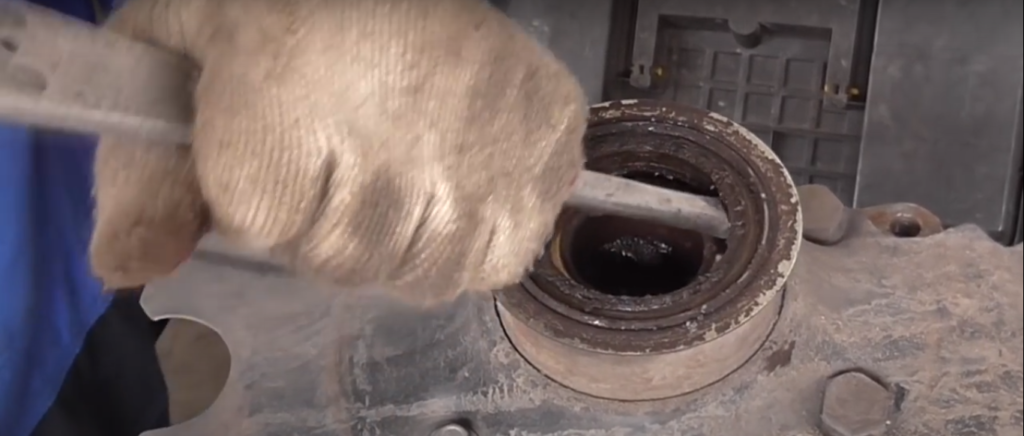

- Удалить сальники монтировкой или мощной отверткой.

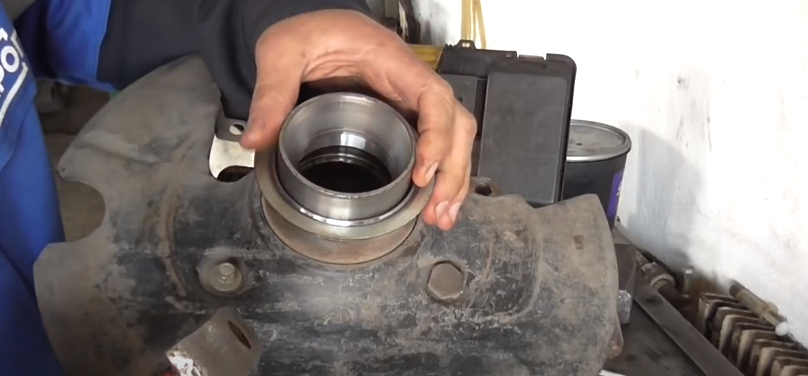

- Подставив оправку, выбить внешние обоймы подшипников.
- Протереть и очистить посадочное место.
- Разобрать новые подшипники.
- Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
- Заложить смазку, заполнив ⅔ пространства обойме.
- Установить кольцо и внутреннюю обойму подшипника.
- Аккуратно запрессовать новый сальник.
- Повторить операцию монтажа для подшипника со второй стороны ступицы.
- Поставить узел на шлицы ШРУСа.
- Наживить ступичную гайку.
- Прикрутить шаровые и рулевую сошку.
- Установить защитный кожух и скобу суппорта.
- Закрутить болты крепления защитного экрана и застопорить.
- Поставить суппорт с тормозными колодками на место.
- Поддомкратить машину.
- Поставить и закрепить колесо.
- Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.
Подробное видео о замене ступичных подшипников
Замена подшипников ступицы Нивы Шевроле — советы специалиста и видео ремонта
- Иногда в процессе замены сложно производить выпрессовку, из-за износа поверхностей. Здесь есть смысл использовать старые обоймы как наставки или же надо подрезать кольцо на поверхности ступицы болгаркой.
- Приобретайте запчасти только в проверенных магазинах и торговых точках, имеющие сертификаты качества продукции. Обязательно проверяйте состояние изделия, внешний вид, наличие консервационной смазки, комплектацию, герметичность упаковки.
- Во время ремонта проверьте подшипник полуоси на Шевроле. Это поможет съэкономить вам время и деньги при полной замене узла в сборке в автосервисе.
- Видео ремонта ступичного узла с комментариями специалиста:
Видео: «Замена и установка с помощью пресса»
Видео: «Снятие и установка узла с заменой деталей»
Как поменять подшипник ступицы на Ниве Шевроле своими руками?
Для ремонта потребуются:
- Мощный торцевой ключ на 30.
- Съемник для пальца рулевой тяги.
- Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
- Набор накидных ключей или головок с трещоткой.
- Баллонный ключ.
- Молоток.
- Круглогубцы.
- Домкрат.
- Противооткатные упоры.
- Тиски.
- Монтировка.
- Динамометрический ключ.
- Доски или деревянный брусок.
Процесс замены делится на пять этапов:
- Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
- Выпрессовка старых подшипников.
- Установка новых деталей.
- Сборка узла и установка его на место.
- Затяжка регулировочной гайки.
Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.
Чтобы поменять подшипники, необходимо выполнить следующие действия:
- Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
- Поддомкратить колесо.
- Открутить болты крепления колесного диска.
- Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
- Поддомкратить нижний рычаг, сжимая пружину подвески.
- Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
- Открутить и снять скобу, суппорт и тормозные колодки.
- Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
- Выкрутить руль в противоположную сторону.
- Снять датчик ABS.
- Расшплинтовать и открутить гайку рулевой тяги.
- Снять палец с помощью съемника.
- Открутить гайку ступицы.
- Демонтировать болты крепления шаровых опор.
- Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
- Демонтировать защитный экран суппорта.
- Снять тормозной диск.
- Открутить рулевую сошку.
- Зажать в тисках поворотный кулак.
- Удалить сальники монтировкой или мощной отверткой.
- Подставив оправку, выбить внешние обоймы подшипников.
- Протереть и очистить посадочное место.
- Разобрать новые подшипники.
- Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.
- Заложить смазку, заполнив ⅔ пространства обойме.
- Установить кольцо и внутреннюю обойму подшипника.
- Аккуратно запрессовать новый сальник.
- Повторить операцию монтажа для подшипника со второй стороны ступицы.
- Поставить узел на шлицы ШРУСа.
- Наживить ступичную гайку.
- Прикрутить шаровые и рулевую сошку.
- Установить защитный кожух и скобу суппорта.
- Закрутить болты крепления защитного экрана и застопорить.
- Поставить суппорт с тормозными колодками на место.
- Поддомкратить машину.
- Поставить и закрепить колесо.
- Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.
Как заменить передние подшипники на Ниве Шевроле?
Для выполнения данной процедуры нужно выполнить следующие процедуры:
- Вывесите и снимите переднее колесо автомобиля. Также снимите защитный колпачок ступичной гайки:
2. Раскерните гайку на 27 ступичного подшипника и открутите ее:
3. Чтобы ступица не проворачивалась, можно зафиксировать ее монтажкой:
4. Снимите тормозной суппорт. Для этого нужно вначале извлечь колодки. Затем открутить крепление скобы суппорта и снять ее. Сам суппорт с поршнями можно подвесить на пружине подвески или любом другом элементе. Главное — не повредить шланги:
5. Снимите ступицу с тормозным диском:
6. Демонтируйте шплинт гайки рулевого наконечника:
7. Открутите гайку на 22 крепления рулевого наконечника к поворотному кулаку:
8. Нанося легкие удары по наконечнику и проушине, сбиваем его с поворотного кулака Или используем съемник:
9. Сбиваем шаровые опоры с поворотного кулака. Как это сделать — описано здесь. После этого вынимаем поворотный кулак и снимаем с подшипника наружный сальник:
10. Снимаем упорное кольцо:
11. Вытаскиваем сам подшипник:
12. Устанавливаем под поворотный кулак цилиндрический упор, больший по диаметру, чем подшипник ступицы на Ниве.
13. Выбиваем подшипник выколоткой:
На фото ниже показано, куда упирается выколотка для снятия наружной обоймы ступичного подшипника Lada 4×4:
15. Очистите старое посадочное место от загрязнений и ржавчины. Запрессуйте обойму нового подшипника. В качестве оправки можно использовать обойму старой детали. Для этого можно зажать детали в тисках и постепенно прессовать деталь внутрь поворотного кулака или использовать пресс:
Можно использовать и другую оправку:
16. Запрессованная обойма выглядит следующим образом:
17. Хорошо смажьте обойму литолом:
18. Хорошо смажьте ступичный подшипник порцией литола и уложите на внешнюю обойму:
19. Произведите сборку всех элементов в обратной последовательности: установите поворотный кулак на Ниву, закрепите шаровые, рулевой наконечник и суппорт. Произведите регулировку нового подшипника. Данная процедура выполняется в обязательном порядке!
Ступичные подшипники Шевроле Нива: признаки неисправностей и причины выхода из строя
Итак, ступица позволяет вращаться колесу автомобиля. Сама по себе деталь довольно прочная и выходит из строя редко.
В свою очередь, внутри ступицы установлен подшипник. Эта деталь наиболее подвержена перегрузкам и периодически выходит из строя, требуя замены.
Получается, хотя сама ступица довольно износостойкая, ступичные подшипники, испытывая огромные нагрузки, изнашиваются быстрее. В свою очередь, износ детали зависит от многих факторов:
- большой пробег (70-80 тыс. км. пробега);
- активная эксплуатация транспортного средства в условиях бездорожья (движение автомобиля по плохим дорогам);
- неровная запрессовка подшипника во время ремонта (перекос детали);
- потеря герметичности (разрушение резиновых или пластиковых кожухов, попадание воды и грязи на смазку подшипников);
Как правило, на то, что ступичные подшипники Шевроле Нива нужно менять, указывают определенные признаки неисправностей. При этом игнорировать симптомы никак нельзя.
Основные признаки неисправностей:
- во время движения автомобиля отмечается появление посторонних шумов (хруст, гул, металлический стук) — разрушение стенок подшипника;
- автомобиль во время движения начинает тянуть в сторону, в салоне появляется вибрация, ощутимая на рулевом колесе и по кузову (подклинивание ступичного подшипника;
- появление люфтов по отношению к оси подшипника (колеса раскачиваются перпендикулярно), указывающее на выработку и другие дефекты.
В заключении
В результате на детали возникает микротрещина, которая может стать причиной печального исхода. Поэтому всегда следует быть внимательным на дороге.
Использование полноприводного режима, езда в сложных условиях за городом, жесткая подвеска требует от владельца автомобиля Нива Шевроле производить время от времени ремонт подшипников.
Ступица — несущая конструкция, которая играет роль соединения колесо с валом.
конструктивные особенности
Главным его свойством является возможность регулировки люфта. Данный колесный узел больше всего нагружается при движении и сильнее подвержен износу. Если наблюдать (можно также найти наглядное видео в интернете), то со временем можно оценить, как поэтапно увеличивается люфт, вместе с появлением осевого колебания колеса.
Если проблема создана подшипниками, люфт поможет убрать банальная затяжка ступичной гайки.
Монтаж
Когда токарные работы завершены, приступаем к сборке узла. Здесь все проще – регулировка не требуется, а контргайка затягивается «от души». Можно не опасаться перетянуть ступицу, это практически невозможно.
Этапы работ:
- кладем поворотный кулак на ровную твердую поверхность;
- устанавливаем опорную шайбу и при помощи головки или стальной трубы аккуратно запрессовываем подшипник;
- устанавливаем вторую опорную шайбу, затем этими же инструментами аккуратно забиваем сальник;
- повторяем эти работы на противоположной стороне поворотного кулака;
- одеваем поворотный кулак на ступицу и затягиваем контргайку моментом около 200 Нм или с умеренным усилием;
- одеваем колесо, вращаем его и проверяем работоспособность подшипника;
- прикручиваем рулевую рейку и шаровые опоры.
Аналогичные работы проводим и на противоположной стороне автомобиля. После того, как закончен монтаж, едем и наслаждаемся – теперь замена может потребоваться не ранее, чем через 100 тыс. км пробега, а может быть и позже. Такую же гарантию дает производитель при условии, что установка была проведена правильно.
И напоследок – если вы будете обращаться к токарю, не забудьте взять с собой чертежи. Они представлены ниже:
Ступица:
Поворотный кулак:
Опорная шайба (по 2шт на каждую сторону):
Автомобиль “Нива”
“Нива”, пожалуй, один из самых популярных внедорожников, причем не только в России, но и за рубежом. С конца семидесятых годов этот автомобиль стала производить компания “АвтоВАЗ”. Самая первая модель получила наименование ВАЗ-2121.
В середине восьмидесятых годов автомобили “Нива” с советскими гонщиками внутри заняли все три призовых места на австралийском ралли-рейде. Продажи автомобиля взлетели: в самой Австралии — в два раза, в Европе — в четыре и более, в зависимости от страны.
Действительно, это было новое слово в летописи о развитии легких внедорожников, и оно было вписано именно советскими конструкторами.
Как выбрать деталь для замены и номер подшипника
Убедившись в необходимости ремонта подшипников — следует подобрать в торговой сети подшипник ступицы по трем основным критериям (по умолчанию установлены конические роликовые однорядные подшипники — в новом комплекте должна быть гайка):
- Номер детали передней ступицы Shevrole Niva: 2007108 (каталожный номер — 2121-3103020-10, подшипник по ГОСТу — 2007108, зарубежный аналог по ISO — 32008).
- В комлект неообходимо покупать два роликоподшипника.
- Размеры подшипников передней ступицы Нивы Шевроле: высота – 19 мм, диаметр внутренний – 40 мм, диаметр наружный – 68 мм.
- Стоимость нового комплекта деталей в ступицу, в том числе двухрядных подшипников, а так же подходящие производители, представлены в таблице ниже.
Таблица — Рекомендуемые производители, номера и артикулы подшипников ступиц
| N п/п | Производитель | Номер по каталогу | Цена на 2019 год, руб | Дополнительная информация | |
|---|---|---|---|---|---|
| Размеры (мм) и параметры | Применяемость | ||||
| Стандартные комплекты из двух подшипников | |||||
| 1 | Волжский стандарт, Россия | 2007108 | 200 | Внутренний диаметр — 40 мм;Наружный диаметр — 68 мм;Ширина -19 мм;Масса — 0,278 кг;Количество роликов в подшипнике — 21 шт.;Размеры ролика — 7/11х19 мм;Грузоподъемность динамическая — 40 кН;Грузоподъемность статическая — 52 кН;Максимальная номинальная частота вращения — 7000 об/мин. | Chevrolet NIVA комплектаций L, LC, LE, GL, GLC. В том чиле Рестайлинг 2019 года. |
| 2 | ВПЗ, Россия | 32008 | 200 | ||
| 3 | SKF, Швеция | 32008X/QSKF | 770 | ||
| 4 | KOYO, Япония | 32008JR | 880 | ||
| Двухрядные подшипники (для усиления) | |||||
| 1 | OPTIMAL, Германия | 681 923 | 2200 | Внутренний диаметр — 40 мм;Наружный диаметр — 73 мм;Ширина — 55 мм;Количество дорожек качения — 2 шт.;Уплотнение — Есть. | Аналогично |
| 2 | RUVILLE, Германия | 4013 | 2480 | ||
| 3 | SKF, Швеция | BTH-1024 C VKBA 3551 | 2300 |
