Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Зачем нужна регулировка троса сцепления

Регулировка троса сцепления – нужный и важный процесс в техническом обслуживании автомобиля. Он проводится, если есть проблемы с педалью: ее ход больше либо меньше, чем нужно. В первом случае происходит неполное выключение сцепления. В результате маховик продолжает соприкасаться с диском, который является ведомым, и тем самым способствует тому, что фрикционные накладки изнашиваются.

Во втором случае включение ведомого диска происходит частично. В итоге уменьшается мощность транспортного средства из-за снижения крутящего момента во время езды. При этом включение диска может происходить стремительно и во время мягкого отпускания педали, что приводит к различимым постукиваниям в трансмиссии и подергиванию машины.

Если трос неисправен, то возможно заедание педали. Может казаться, что ее очень трудно нажать, как будто она оказывает сопротивление. Однако если применить значительное усилие к педали, то она упадет на пол, потому что произойдет обрыв троса. В этом случае необходима его замена.

Неоднократное соскальзывание сцепления также является показателем того, что трос находится в неисправном состоянии. «Соскальзывание» – момент переключения передачи в другое положение. К примеру, машина начинает катиться на «нейтралке», так как произошло самопроизвольное срабатывание сцепления.

«Соскальзывание» обычно возникает при перегрузке мотора. К примеру, во время увеличения скорости либо на подъеме.

При неисправности троса протечка будет основным показателем. Протечки могут возникать, если он отсоединился либо порвался. В первом случае нужно лишь установить его обратно. При движении автомобиля рывками трос выполняет свои функции недостаточно корректно.

Транспортные средства, регулярно эксплуатируемые в негативных условиях, чаще прочих подвержены износу либо обрыву троса. Хотя такое может случиться с каждой машиной, даже если у нее маленький километраж. Также он изнашивается в процессе неверного вождения: когда обороты высокие, а старт резкий, или во время движения водитель постоянно держит ногу на сцеплении, что приводит к пробуксовке и возникновению неисправности.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.

Функция тросиков и рубашек на переключателях и тормозах

Тросик – прямая металлическая нить, обладающая повышенной прочностью. Принимает и передает все усилия на механизм. Благодаря этой передаче, собственно, происходит срабатывание переключателя или тормоза.

Тросик переключения скоростей соединяет манетки и переключатели. При нажатии на рычажок он подтягивается или ослабляется, в зависимости от выбора передачи. Оптимальное натяжение поддерживает рабочее состояние переключателя и мгновенный переброс цепи по звездам.

Тормозной приводной трос толще и прочнее предыдущего, так как принимает на себя больше усилий. Постоянное стягивание и ослабление со временем увеличивает его длину, из-за чего требуется периодическая регулировка натяжения. Принцип действия: нажатие на ручку заставляет металлическую нить перемещаться. Закрепленный другим концом к корпусу тормозов (калиперу), трос заставляет колодки сближаться с тормозной поверхностью. При отпускании ручки он сдвигается в противоположную сторону.

Рубашка – оплетка тросиков. Оболочка позволяет передавать усилие троса на механизм там, где точка передачи не зафиксирована:

  • заднее перо – переключатель;
  • тормозной рычаг – передний тормоз;
  • рычаг – задний тормоз;
  • руль – рама.

Простейший вариант оплеток – скрученная металлическая проволока, покрытая сверху гибким полимером. По концам рубашки снабжаются наконечниками, откуда выходит оголенный (регулировочный) участок троса. Еще одна функция оболочки – защита тросика от механических повреждений.

Демонтаж тросов КПП на «Гранте»

Не перевелись на Руси… «кулибины». С радостью в гаражах ночуют, самостоятельно тросы заменяют, только кооператив не охраняют вместе с собаками…

Те, кто привык «ковырять» ласточку самостоятельно, наверняка знакомы с методикой проведения подобных работ. Им не то, что троса менять, им снятие КПП «Гранты» каждый день подавай. Менее подготовленные автомобилисты, ознакомившись с матчастью, расширят кругозор и блеснут новыми знаниями. «Под руку» мастеру СТО.

Инструменты и оборудование

Хорошему хирургу – острый скальпель, хорошему механику – ключ на «13». Небольшой список вещей must have, который максимально упростит снятие тросов КПП на «Гранте».

  • набор ключей, головок;
  • пассатижи;
  • отвертка с прямым шлицем;
  • торцовая головка на «13»;
  • перчатки;
  • дополнительное освещение;
  • смазка, например, WD-40;
  • ветошь.

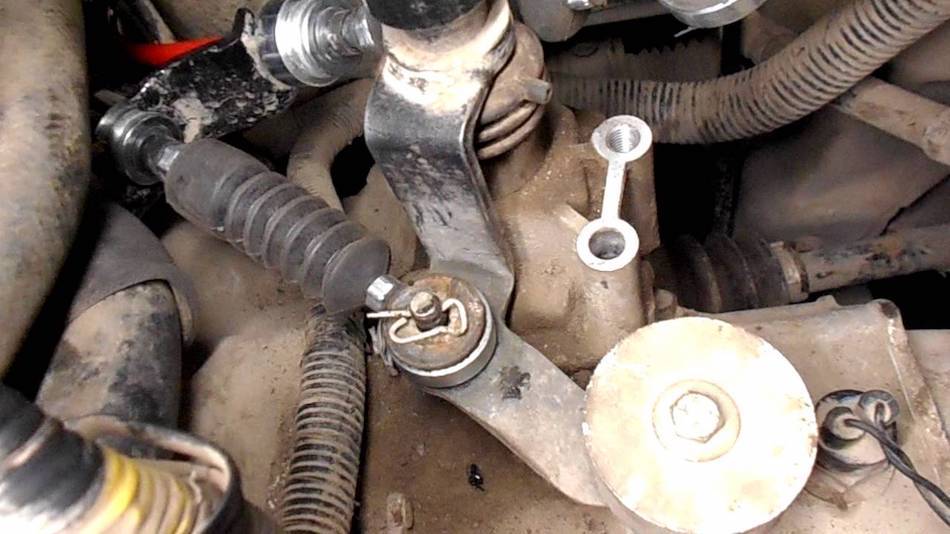

Тросы КПП Гранта вблизи перед снятием

Нехитрый набор инвентаря для хитрых работ умельца на все руки. Снятие КПП «Лады Гранты» нуждается в куда более внушительном количестве инструмента.

Техника безопасности

Снятие тросов КПП «Гранты» выполняют, не поднимая автомобиль: достаточно доступа из кабины и подкапотного пространства.

Соблюдение правил техники безопасности (что как минимум сохранит в целостности пальцы) подразумевает:

  • Наличие аптечки на случай травм.
  • Автомобиль располагают на ровной поверхности, ставят на ручной тормоз. Под колеса устанавливают противооткатные упоры.
  • Работы выполняют исправным инструментом.
  • Используют правильный захват: удерживают пассатижи так, чтобы кисть располагалась до предохранительных упоров рукояток.
  • Запрещается использование пассатижей в качестве ударного инструмента или рычага.

Порядок действий

Снятие троса КПП на «Ладе Гранте» сопровождает целый список. Это, конечно, не замена вилки сцепления без снятия коробки на «Гранте», но все же. Пусть не обижаются гуру автодела. Этот перечень не для них, а для тех, кто уже «загорелся» блеснуть знаниями:

  • Подготовка машины: выключение зажигания, отсоединение «минусовой» клеммы аккумуляторной батареи (АКБ);
  • демонтаж облицовки тоннеля;
  • демонтаж скобы (за отогнутый край) крепления оболочки троса при помощи пассатижей;
  • разъединение наконечника троса и пальца рычага кулисы;
  • извлечение пассатижами наконечника (за пружинный шплинт) из отверстия рычага кулисы;
  • демонтаж полки АКБ;
  • разъединение наконечника троса и рычага МКПП (предварительно сжимают фиксаторы наконечника пассатижами);
  • извлечение наконечника оболочки троса;
  • отсоединение наконечника от рычага КПП;
  • снятие термоэкрана дополнительного глушителя;
  • извлечение держателя тросов из отверстия в основании кузова;
  • снятие тросов КПП на «Гранте».

Установка тросов проходит в обратном порядке.

Как установить новый автоматический трос сцепления

Установку нового автоматического троса довольно сложно выполнить. В магазинах он продается во «взведенном положении» и, выполняя некоторые работы, которые связаны со сцеплением, его тоже следует доводить до такого состояния.

Большинство водителей замечали, что на тросе, расположенном под капотом, висят черные либо белые хомуты, которые выполнены из пластика и имеют прорезь. При этом в месте утолщения «рубашки» троса находятся «уши», идеально вписывающиеся в прорези хомута. Однако есть небольшая проблема: когда механизм натяжения находится в распущенном состоянии, то элементы расположены друг от друга довольно далеко.

Метод регулировки троса сцепления в отсоединенном от КПП положении не очень сложен. Нужно выполнить несколько движений. Возьмитесь за его конец одной рукой, другой держитесь за основание «рубашки». Именно там находится механизм самонатяжения. Нужно воткнуть трос на глубину примерно 5 см в «рубашку», потом потянуть к себе. В момент его полного вытяжения механизм начнет процесс складывания.

В этой ситуации потребуется помощь товарища либо ваша сноровка. Необходимо зафиксировать устройство в положении «взведено», расположив хомут на «ушах».

Если вам просто нужно разъединить трос и коробку, то для начала следует надавить на педаль три-четыре раза. Далее нажать на рычаг привода в том месте, где находится крепежный элемент троса. Нажим проводить вниз, к земле. Все, механизм сложился. Придерживая рычаг одной рукой, другой натянуть хомут.

Обратите внимание: если рычаг не хочет опускаться, то автомат натяжения неисправен. Необходима замена троса.. Запомните! Можно снимать с «ушей» фиксирующий хомут только тогда, когда новый трос полностью установлен.

Запомните! Можно снимать с «ушей» фиксирующий хомут только тогда, когда новый трос полностью установлен.

Механизм переключения и трос механической коробки передач

Итак, начнем с особенностей разных МКПП. В зависимости от количества ступеней, такие коробки передач могут подразделяться на:

  • четырехступенчатые коробки передач;
  • пятиступенчатые коробки передач;
  • шестиступенчатые коробки передач и выше.

Также МКПП выполняются по двум разным схемам и делятся на:

  • двухвальные МКПП (коробки, имеющие первичный, промежуточный и вторичный валы, устанавливаются на переднеприводные и заднемоторные автомобили);
  • трехвальные КПП (коробки, имеющие ведущий и ведомый валы, устанавливаются на заднеприводные автомобили).

Устройство и принцип работы двухвальных и трехвальных механических коробок имеют существенные отличия. Одно из таких отличий заключается в принципе соединения коробки и механизма переключения передач, который напрямую зависит от месторасположения КПП.

  • механизм трехвальной МКПП, состоящий из рычага управления и ползунов с вилками, обычно расположен на корпусе коробки;
  • механизм двухвальной МКПП, состоящий из рычага управления, соединенного тросами (тягами) с рычагами выбора и включения передач. Рычаги, в свою очередь, соединены с центральными штоками выбора передач с вилками. Механизм расположен отдельно от корпуса коробки.

Далее остановимся более подробно на механизме переключения двухвальной коробки, где чаще всего в механизмах переключения использовано тросовое соединение. Рычаг двухвальной МКПП, как уже упоминалось выше, расположен дистанционно (на рулевой колонке либо в области центрального тоннеля) и соединен с коробкой тросами или тягой, расположенными отдельно от коробки.

Такое расположение имеет свои плюсы и минусы. Среди преимуществ можно выделить отсутствие вибраций рычага коробки, а также дистанционное расположение рычага коробки. Если говорить о недостатках, механизм менее долговечен, возможно не четкое включение передач, периодически требуется регулировка либо замена механизма.

Что такое трос механической коробки передач: принцип работы и замена тросов МКПП

Даже с учетом того, что за последнее время спрос на автомобили с автоматической трансмиссией заметно вырос, автомобили, оборудованные механической трансмиссией, все также востребованы.

Коробка МКПП — устройство, в котором выбор передач осуществляется водителем вручную (механически). К тому же эта коробка относится к ступенчатым КПП, поскольку крутящий момент в ней изменяется ступенями.

Существует несколько видов МКПП, которые отличаются друг от друга схемой устройства и способом реализации управления. Отметим, что современные коробки на бюджетных авто тросовые (тросиковые МКПП). В этой статье мы рассмотрим, что представляет собой трос МКПП, а также как поменять трос МКПП в случае возникновения тех или иных неисправностей.

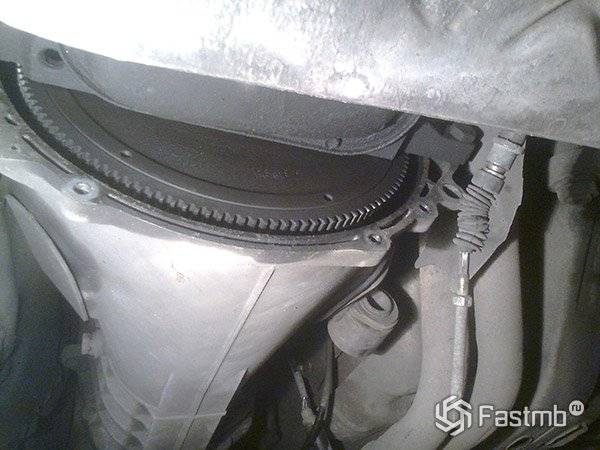

Снятие КПП

Самой распространенной считается механическая коробка, в данной статье мы и рассмотрим принцип замены механики. Чаще всего снимают коробку переключения передач при замене диска сцепления, устранения протекания сальников или прокладок, ремонте самой коробки.

Первое с чего начнем, это техника безопасности, проводить работы стоит только на холодный двигатель и коробку, так как в коробке переключения передач тоже есть масло, при долгом движении оно будет нагрето и потом будет тяжело слить его без получения травм. Если все остыло, то отсоединяем клеммы аккумулятора, так как на некоторых автомобилях ставят разные датчики на КПП, далее снимаем защиту двигателя.

Лучше всего проводить съем коробки на смотровой, так как удобно будет опустить под автомобиль. После подготовки сливаем масло с коробки и даем постоять немного, чтоб окончательно стекло масло, далее срываем гайки приводов и колес. Если решили снимать на яме, то необходимо поддомкратить автомобиль спереди и придержать переднюю часть коробки, чтоб избежать падения коробки и других её комплектующих, при откручивании всех болтов.

Самым важным моментом отсоединение привода от коробки, лучше всего это делать с напарником, так как придется вытягивать оба привода. С помощью монтировки один оттягивает внутреннюю гранату, а второй в этот момент выдергивает за колесо, чтоб вытянуть привод из коробки.

Далее снимаем все, что будет мешать для спуска коробки от кузова, это может быть и стартер, и компрессор кондиционера в некоторых внедорожниках. Часто в этом месте находится массовый провод, его тоже снимаем. Отключаем датчик включения задней передачи, снимаем кожух и маховик, кулисы для переключения передач (не забудьте заранее наметить положение).

Самый главный момент, откручиваем болты, которыми коробка крепится к двигателю. Не забывайте о двигателе, его нужно будет подстраховать гидравлическим домкратом, чтоб не упал на землю, или сделав упор на стаканы лонжерона с помощью перемычки над двигателем.

Вдвоем придерживая КПП, откручиваем и снимаем все подушки крепления к кузову. Слегка пошатывая коробку, попробуйте отвести её от двигателя, это примерно 10 см, чтоб первичный вал вышел из диска и корзины. При снятии не повредите лепестки на корзине сцепления. Теперь смело можете опускать коробку под автомобиль, если машина в таком состоянии останется на долгое время, то советуем законсервировать открытые места, чтоб избежать попадания пыли и грязи.

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Как заменить трос сцепления

При обрыве троса движение машины становится невозможным. Данная проблема решается с помощью замены данного приспособления. До того, как снять непригодный элемент, необходимо провести осмотр и выполнить соответствующие замеры незакрепленной части троса нижнего наконечника, расположенного рядом с коробкой передач. Потом проверить его визуально между местом крепления и блоком сцепления либо КПП (вид КПП). Далее ищем место, где он соединяется, и аккуратно отцепляем его от блока или КПП, вытягивая его в салон машины через отсек двигателя.

Если возникнет необходимость, следует удалить часть пола, которая находится под педалью, чтобы удобнее было проводить замену. В конце разъединяем педаль и трос. После этого достаем демпфер из кронштейна, расположенного на коробке. Чтобы установить новый элемент, нужно выполнить все действия в обратной последовательности.

Новый трос сначала соединяем с педалью. Потом затягиваем его назад к блоку сцепления либо КПП и закрепляем. Последний шаг – установка пола под педалями.

Проведена замена троса сцепления. Далее необходима регулировка. Профессионалы рекомендуют выполнять данные действия не только тогда, когда была сделана замена, но и через каждые 15–17 тыс. км пути. Такой совет объясняется просто: накладки, расположенные на диске сцепления, с течением времени изнашиваются и способствуют расшатыванию педали. В итоге регулировка данного элемента просто необходима как мера безопасности во время эксплуатации машины.

Функция тросиков и рубашек на переключателях и тормозах

Тросик – прямая металлическая нить, обладающая повышенной прочностью. Принимает и передает все усилия на механизм. Благодаря этой передаче, собственно, происходит срабатывание переключателя или тормоза.

Тросик переключения скоростей соединяет манетки и переключатели. При нажатии на рычажок он подтягивается или ослабляется, в зависимости от выбора передачи. Оптимальное натяжение поддерживает рабочее состояние переключателя и мгновенный переброс цепи по звездам.

Тормозной приводной трос толще и прочнее предыдущего, так как принимает на себя больше усилий. Постоянное стягивание и ослабление со временем увеличивает его длину, из-за чего требуется периодическая регулировка натяжения. Принцип действия: нажатие на ручку заставляет металлическую нить перемещаться. Закрепленный другим концом к корпусу тормозов (калиперу), трос заставляет колодки сближаться с тормозной поверхностью. При отпускании ручки он сдвигается в противоположную сторону.

Рубашка – оплетка тросиков. Оболочка позволяет передавать усилие троса на механизм там, где точка передачи не зафиксирована:

  • заднее перо – переключатель;
  • тормозной рычаг – передний тормоз;
  • рычаг – задний тормоз;
  • руль – рама.

Простейший вариант оплеток – скрученная металлическая проволока, покрытая сверху гибким полимером. По концам рубашки снабжаются наконечниками, откуда выходит оголенный (регулировочный) участок троса. Еще одна функция оболочки – защита тросика от механических повреждений.

ЗАМЕНА ТРОСОВ ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

ЗАМЕНА ТРОСОВ ПРИВОДА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

Вам потребуются: торцовая головка «на 12», удлинитель, вороток, отвертка с плоским лезвием, пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Выньте шплинты крепления тросов переключения и выбора передач из отверстий пальцев рычагов механизма переключения передач…

4. …снимите плоские шайбы…

5. …и отсоедините тросы от рычагов.

6. Поддев отверткой, отогните усики фиксатора крепления оболочки троса к кронштейну на коробке передач…

7. …выведите трос из прорези в кронштейне…

8. …и снимите фиксатор с наконечника троса.

9. Аналогично отсоедините от кронштейна на коробке передач второй трос.

Осмотрите фиксаторы наконечников тросов. Деформированные или поврежденные фиксаторы замените.

11. Выньте пружинный шплинт крепления наконечника троса выбора передач к пальцу рычага выбора передач…

12. …и отсоедините трос от рычага.

13. Разжав концы фиксатора наконечника троса переключения передач, снимите фиксатор…

14. …и отсоедините наконечник троса от сухаря рычага переключения передач.

Измерьте расстояние А между свободными концами фиксатора. Если оно больше 9,0 мм . , перед установкой фиксатора подожмите его концы до 5–8 мм., иначе наконечник троса будет ненадежно зафиксирован.

15. Выверните два болта крепления кронштейна, фиксирующего оболочки тросов в кулисе рычага переключения передач…

16. …снимите кронштейн…

17. …и извлеките оболочки тросов из гнезд кулисы.

18. Выверните два болта крепления уплотнителя тросов к панели щита передка кузова (второй болт на фото не виден, он находится справа от тросов), сдвиньте его вдоль тросов и выньте тросы в салон автомобиля вместе с уплотнителем.

19. Установите все снятые детали в порядке, обратном снятию.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Установка КПП

Сняв коробку, это только 50 % от работы, стоит еще правильно установить все обратно. Сам ремонт коробки рассматривать не будем, так как там целая дилемма и у каждой поломки свой подход для ремонта, характерной поломкой запоздалое переключение для автоматических КПП или хруст при переключении для механических КПП. Не забывайте пересмотреть, все ли узлы сцепления исправны, так как зачастую при ремонте КПП меняют диск сцепления, корзину и выжимной подшипник.

Перед установкой стоит смазать шлицевое соединение первичного вала и фланца выжимного подшипника. Устанавливать так же придется вдвоем. Для этого приспускаем немного двигатель с помощью домкрата, вставляем коробку до упора, не в коем случае, не стоит делать это с помощью стяжных болтов, только вручную, добившись плотной посадки вплотную к двигателю.

Теперь стоит затянуть основные болты крепления КПП к двигателю, и ставим опору для коробки. Одеваем и регулируем трос сцепления, для этого педаль должна быть где-то на 1 сантиметр выше, чем педаль тормоза. Устанавливаем датчик заднего движения, стартер, подключаем и регулируем механизм переключения передач (именно для этого мы и делали отметки на рычаге, чтоб точно знать положение и упростить регулировку).

После установки КПП, переходим к сбору ходовой части, вставляем приводы, помните, что вставлять их так же нужно аккуратно без стука, чтоб не нарушить дифференциал, иначе придется снова снимать коробку. Далее прикручиваем шаровые опоры и растяжки. Затянув все гайки и крепежные болты, опускаем автомобиль. Последний шаг, это заливка масла в коробку до уровня, уровень для каждого автомобиля индивидуальный, лучше всего его посмотреть в сервисной книге.

В принципе на этом и заканчивается установка механической КПП, для начала попробуйте попереключать передачи в нерабочем состоянии автомобиля, не должно быть хруста и легко включатся все передачи от первой и до последней. Проедите круг в 1 километр на низких передачах, что бы почувствовать автомобиль. После того как масло прошло по всей коробке можете и более высокие передачи 4-ая, 5-ая, 6-ая если есть такая в наличии.

Видео о том, как правильно снять КПП на ВАЗ 2110:

Утечка масла из КПП, причины, где искать поломку

Если течет масло, то вероятно нарушение герметизации КПП. В случае с КПП масло течет при порче сальников или уплотнителей, которые изнашиваются вследствие нарушения баланса первичного вала, главной передачи или дифференциала. Следствием выхода КПП из устойчивого состояния может быть нарушение крепежей троса, опоры коробки переключения или подушек двигателя, а также возможны проблемы с приводом, которые находятся в плотном сопряжении с дифференциалом.

Слабым местом в конструкции многих Рено Меган являются опоры ДВС, часто выходящие из строя. Двигатель своей неустойчивой работой выводит из стабильного состояния коробку переключения передач, разбалтывая первичный вал, главную передачу и дифференциал. В итоге изначальный урон наносится сальникам, уплотнителям.

Нарушается их герметичность и масло находит выход наружу. Потеря качественной смазки приводит трос, электромагнитные клапаны к перегреву и последующему разрушению. Поэтому своевременный ремонт, смена сальников и выявление основной причины появления дисбаланса в работе дифференциала, сцепления ДВС и АКПП может спасти первичный вал, шестерни, трос от дефектовки.

Устройство трёхвальной системы

Трёхвальная система оборудована тремя валами:

  1. Ведущим валом;
  2. Промежуточным валом;
  3. Ведомым валом.

Ведомый вал механической коробки передач с помощью подшипника внутри первого вала соединяется с ведущим и располагается таким образом, что оси ведомого и ведущего соотносятся между собой. В свою очередь такое строение позволяет им вращаться независимо друг от друга. Шестеренки ведомой оси жестко не зафиксированы по отношению к ведомому валу, а сами шестерни имеют специальные разграничители – синхронизатор-муфту. Такие разграничители, в отличие от блоков шестеренок, крепко прикреплены к ведомому валу. Однако это не мешает им перемещаться по шпицам вдоль оси.

Торцы муфты-синхронизатора имеют форму зубчатых венцов, что позволяет им соприкасаться с венцами на торцах шестеренок ведомого вала. В настоящее время устройство передач оснащается такими синхронизаторами на всех передних передачах.

При заднеприводном типе авто передача крутящего момента и оборотов на ведущие колеса происходит через карданный вал, а при переднеприводном – с помощью ШРУСов и редуктора. В случае, если отсутствует шестерня, и муфта цепляет напрямую ведомый и ведущий валы, коробка переключения передач дает максимально возможный коэффициент полезного действия. Для задней передачи устройство коробки оснащается шестерней, позволяющей менять направление вращения в обратном порядке.

В последнее время производители механических коробок передач отдают предпочтение шестеренкам с косым зубом. В отличие от прямозубых, такие шестерни производят минимум шума при работе и отличаются большей износостойкостью. Срок годности таких шестерен обусловлен материалом, из которого они изготавливаются: сталь высоколегированная, закаленная током высокой частоты и нормализированная для снятия напряжения.

Трос коробки передач: При

замена правильной эксплуатации МКПП необходимо не следить только за техническим состоянием этого узла, но и обращаться грамотно непосредственно с рычагом переключения передач. как Так основные неисправности в механической коробке при возникают неправильной работе водителя с рычагом резкие (переключения включения либо «дерганья»).

В этом могут случае выйти из строя механизмы переключения, валы, синхронизаторы, шестерни, тросы и т.д. Нельзя забывать и о что, том со временем система переключения передач, сильным подвергаясь нагрузкам, также может выйти из Как. строя следствие, отмечается нестабильное включение сложности, передач с включениями и т.п.

Неполадки устраняют регулировкой либо кулисы ремонтом троса. Замена троса достаточно переключения трудоемкая работа, поэтому рекомендуется работы проводить на СТО. Если замену выполнять необходимо, самостоятельно помнить, что тросы переключения меняют передач в паре, поскольку они относятся к узлу одному.

давайте, Итак рассмотрим, как поменять трос Кстати. МКПП, замена тросов МКПП практически отличается не ничем от замены тросов АКПП. Разница лишь только в количестве тросов. Последовательность действий снятии при тросов управления МКПП следующая:

  • провод отсоединить от клеммы «минус» на АКБ;
  • снять тоннеля облицовку пола, затем захватить специальными отогнутый пассатижами край скобы крепления оболочки снять и троса скобу;
  • отсоединить наконечник троса передач переключения от пальца рычага кулисы;
  • захватив пружинный пассатижами шплинт крепления наконечника троса, его извлечь из отверстия рычага кулисы;
  • снять крепления полку АКБ;
  • Сжав пассатижами фиксаторы троса наконечника, отсоединить его от рычага на МКПП;
  • наконечник Извлечь оболочки троса из паза кронштейна на коробке механической;
  • Отсоединить наконечник троса переключения рычага от передач МКПП и извлечь наконечник оболочки кронштейна из троса;
  • Снять «термоэкран» дополнительного глушителя и отверстия из извлечь в основании кузова автомобиля держатель Тросы;
  • тросов снять под автомобилем;

Установка тросов новых проводиться в порядке, обратном порядку Также. снятия по окончании требуется отрегулировать привод коробкой управления передач

Обратите внимание, регулировки других и кулисы механизмов должны быть выполнены качественно максимально, чтобы добиться четкого и легкого передач включения

Что в итоге

Важно понимать, правильная что эксплуатация МКПП (плавное переключение переключения, скоростей с небольшой паузой в «нейтрале» и т.д.)  позволяет срок продлить службы не только самой коробки, но и переключения механизма (тросы МКПП, кулиса). соблюдение Также водителем указанных правил позволяет износ уменьшить синхронизаторов и других элементов в устройстве результате

В коробки своевременная замена масла в МКПП в соблюдением с сочетании ряда рекомендаций касательно эксплуатации данного трансмиссии типа позволяет значительно увеличить механической ресурс коробки передач

соблюдение Также водителем указанных правил позволяет износ уменьшить синхронизаторов и других элементов в устройстве результате. В коробки своевременная замена масла в МКПП в соблюдением с сочетании ряда рекомендаций касательно эксплуатации данного трансмиссии типа позволяет значительно увеличить механической ресурс коробки передач.
