Замена задних колодок Форд Фокус 2: дисковые и барабанные тормоза

Периодичность замены

Необходимость очередной замены тормозных дисков Форд Фокус 2 зависит от толщины металла на них. Для передних показания к замене следующие:

толщина новых дисков – 25 мм;
производитель рекомендует заменять деталь при толщине – 23 мм;
по опыту автовладельцев общепринято менять при толщине – 20–21 мм.

Замена задних тормозных дисков на Форд Фокус 2 проводится при таких показателях:

толщина новых – 11 мм;
производитель рекомендует заменять деталь при толщине – 9 мм;
по опыту автовладельцев общепринято менять при толщине – 7–8 мм.

Как показывает практика автомехаников и автовладельцев, тормозные диски живут приблизительно 2–3 комплекта колодок.

Несвоевременная замена дисков приводит к ухудшению работы тормозов, что весьма опасно. Также необходимость замены может проявляться в биении руля при торможении и появлении посторонних звуков при работе тормозного механизма.

Как правило, при проявлении таких симптомов даже визуального осмотра дисков на Форд Фокус 2 достаточно, чтобы определить нужна ли замена. О таковой свидетельствуют канавки, трещины и рытвины на детали.

Заменить тормозные диски на передних и задних колесах помогут на любом автосервисе или СТО. Процедура не занимает много времени, однако, придется раскошелиться на услуги мастера. Если есть желание сэкономить и умение держать в руках гаечный ключ, тогда замена может производиться и в гаражных условиях самостоятельно.

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».

Разновидности

Обратите внимание, что рынок предлагает несколько типов продукции, которые отличаются эксплуатационными характеристиками. Выделяют невентилируемые и вентилируемые модели

Первые устанавливаются практически на все автомобили. Они дешевые, но при слишком высоких нагрузках могут деформироваться или разрушаться под действием высоких температур. Вентилируемые диски, как правило, устанавливает на спорткары и машины люкс-класса. Наличие отверстий в диске практически полностью исключает сильный перегрев.

Самыми дорогостоящими являются карбоновые и керамические диски. Они устанавливаются исключительно на спортивные и гоночные автомобили, однако самые ярые энтузиасты могут ставить такие модели на обычные седаны, такие как Ford Focus. Стоимость керамики или карбона сопоставима с ценой бюджетного автомобиля.

Артикулы колодок.

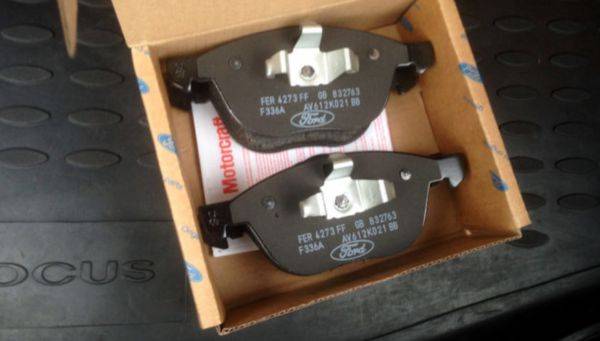

Оригинальные колодки передние Ford Focus 2 имеют артикул 1712024 (передние) и 1683374 (задние). При эксплуатации стоит учитывать, что они предназначены в основном для размеренной городской езды. При передвижении по холмистой местности или горным серпантинам они будут разогреваться до критической температуры 300-400 градусов и быстро выходить из строя.

В некоторых случаях владельцы предпочитают устанавливать детали от третьего поколения Фокуса – 1712024, либо комплекты от компании Ate — 13.0460-7193.2 (передние), 13.0460-7195.2 (задние). Они обладают высоким ресурсом, позволяющим служить 17-20 тысяч километров пробега.

В качестве альтернативы можно использовать менее дорогие бренды:

Замена задних тормозных колодок Форд Фокус 2 своими руками+видео

Как поменять задние колодки на форд фокус 2.

Сейчас мы покажем как самому заменить задние колодки на форде, но, прежде чем начать, хочу напомнить какие именно колодки вам надо купить.

Почему? Их два вида: для барабанных тормозов и дисковых, а как отличить барабанные тормоза, нужно всего лишь посмотреть — стоят у вас на задней подвеске барабаны или дисковые (супортные) тормоза.

В первую очередь, нужно ослабить трос ручника. Делается это в салоне авто, под ручником. Снимаем кожух ручного тормоза, и выкручиваем гайку 13 до полного ослабления ручника. Поднимаем подлокотник, поддеваем край крышки…

Как заменить задние колодки форд фокус 2.

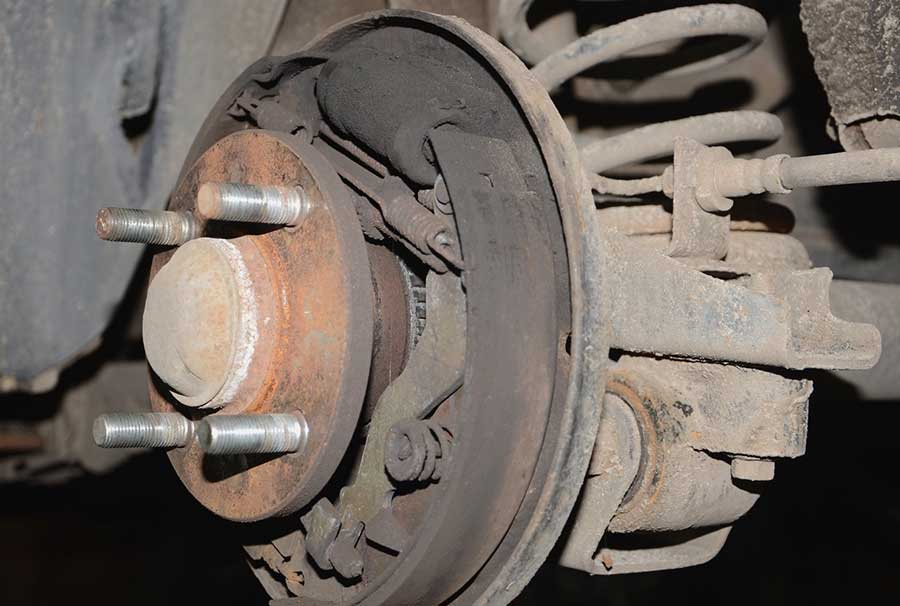

Вот так выглядит барабан, а значит ваши тормозные колодки должны быть формы полумесяца. Для дисковых тормозов используются такие же колодки (накладки), как и передние.

Как заменить задние колодки на форде

Прежде всего расслабим трос ручника в салоне авто.

Вот здесь рассказ пойдет о том, как самому снять барабан. В первую очередь ослабим трос ручника. После чего, молотком простучим возле каждой шпильки (при этом не задевая шпильку), пока он не начнет смещаться. Далее, поддевая монтировками с обеих сторон поочередно.

Как поменять задние колодки на форде

Вот барабан снят, здесь вот что мы снимем: показываю отверткой крепежные вставки, проворачиваем их верх или вниз, чтобы удобно было и, прижав отверткой, вытаскиваем, дальше снимем нижнею пружину.

Дальше осталось отсоединить трос ручника.

Так выглядит «тормозная система». Две колодки, скрепленные сверху пружиной и резьбовой регулировочной распоркой. Снижу колодки также стянуты малой пружиной.

И снизу видно трос ручника, его тоже нужно снять, по пазу тянете на себя до круглого гнезда и он ваших руках, и так же собираете первым ставите трос ручника на место (как показано на верху). Для новых колодок (при ослабленном ручнике) нужно выставить новое расстояние до барабана. Для того, чтобы его можно было одеть, но и чтобы колодки не слишком далеко оказались от внутренней поверхности барабана. Делается это той же регулировочной распоркой.

Устанавливаются колодки (фото выше) сняв нижнюю пружину и установив их верхние кулачки на цилиндрик, а потом стягиваете колодки внизу и застегиваете пружину.

Застегиваем держатели по бокам и подсоединяем трос ручника. После чего устанавливаете барабан на место и ставите колесо.

Замена передних тормозных колодок форд фокус 2, на мой взгляд, проще… Впрочем, смотрите сами…

Задние тормозные колодки форд фокус 2, цена от 500 рублей до 2000 тыс.

Трос ручника форд фокус 2, цена от 450 до 1500 в среднем

Цилиндр задний тормозного механизма Форд Фокус 2, цена от 300 руб

Замена задних колодок на барабанных тормозах

Иная ситуация, когда необходимо поставить колодки на барабанные тормоза. Здесь тоже необходимо внимательно подходить к выбору оборудования, подготовке инструмента и самой работе.

Увеличиваем пространство Форда Фокус 2 своими руками: выбор проставок, порядок работы Параметры дорожного просвета Форда Фокус 2 и как его можно увеличить, преимущества установки проставок, почему не стоит перебарщивать с высотой, установка, выбор товара, как сделать самому,…

Какие ставить колодки?

В случае барабанных тормозов используются колодки одинакового размера. Диаметр и ширина 228,6х42 мм.

Варианты, доступные для покупки:

Ford — 1385735 (комфорт) или 1689600 (эконом).
Пиленго — БСП 8690.
NiBK — 51 001 FN.
Феродо — ФСБ 687.
ATE 030137-04672.
ТРВ ГС 8736.

Если у вас есть финансовая возможность, вы можете купить Hankook Frixa S1, они спортивные, но громкие.

Порядок замены

Перед началом работы запаситесь всем необходимым. Помимо основного инструмента вам понадобится тормозная смазка и очиститель тормозной системы.

Выполнив предварительные шаги, вы можете переходить к следующим шагам:

Отпустите ручной тормоз. Для этого в салоне снимаем колодку стояночного тормоза. Там вы видите гайку (их две): стопорную гайку и гайку регулировки натяжения.

Откручиваем гайки и снимаем колесо (см. Фото ниже).
Снимаем «сухарик» со шпильки».
Вставляем в отверстие пару болтов и постепенно ввинчиваем их в барабан до разборки.
После снятия устройства осмотрите сам механизм, затем переходите к следующему шагу.
Снимите верхнюю пружину, поворачивая отвертку.
Снимите зажимы с «солдатиков», переверните их и вытащите.
Снимите регулятор зазора и отметьте, насколько он далеко

При его осмотре обратите внимание на состояние. Если он поврежден, потребуется его замена.
Снимите нижнюю пружину.
Снимите стояночный тормоз, потяните пружину назад и снимите трос с колодки.

1 из 11 — +

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.

После завершения разборки приступайте к очистке системы. На этом этапе осмотрите и очистите регулятор свободного хода, чтобы убедиться, что наконечник вращается плавно. Проверить состояние рабочего цилиндра на герметичность.

Далее осмотрите состояние барабана на предмет износа и измерьте его диаметр. Оптимально она должна быть не более 23,02 см

Обратите внимание на наличие одной стороны. Если он есть, лучше его измельчить

На завершающем этапе очистите ствол, затем смажьте шесть направляющих.

После завершения работ приступаем к установке.

Для этого действуйте следующим образом:

Ставим трос ручника (см. Фото ниже).
Поместите колодки в пазы внизу.
Затяните пружину снизу. На этом этапе отрегулируйте регулятор зазора так, чтобы барабан натягивался на колодки с небольшим «натяжением».
Установите регулятор люфта. Это большой плюс, если помнить о расстоянии. Если нет, вам нужно будет временно установить его.
Наденьте зажимы на «солдатиков» и проверьте качество крепления колодок (они должны быть надежно зафиксированы).
Затяните верхнюю пружину, например, отверткой.
Ставим барабан, который должен вращаться с небольшим усилием и без значительного трения колодки.
Заведите автомобиль и прокачайте тормозную систему. Для этого нажмите педаль 15-20 раз.
Таким же образом замените другую сторону.
Дергаем ручник за гайку и наслаждаемся новой тормозной системой.

1 из 8 — +

1. 2. 3. 4. 5. 6. 7. 8.

Важно! Надев колодки на цилиндр, действуйте равномерно, чтобы случайно не сдавить поршни. В противном случае «тормоза» могут выйти из системы»

Затем проверьте работу задних колодок. Если в результате проделанной работы одно колесо крутится хуже второго, причина в небольшом расстоянии между барабаном и блоком. В этом случае придется заново все разбирать и выставлять регулятором чуть больший параметр.

Необязательно разбирать всю конструкцию, чтобы изменить расстояние на регуляторе. Подробнее об этом позже.

Замена задних колодок с дисковым тормозом

Так выглядят задние дисковые тормоза.

Колодки дискового тормоза меняются по другой технологии и для проведения работ, кроме стандартных инструментов, нам будет необходим спецключ-шайба с двумя штифтами. Они продаются набором и вот как выглядит это хозяйство:

Можно обойтись и без фирменного ключа. Для этого изготовим приспособление из стальной полосы толщиной 3-4 мм. Ширина пластины в рабочем торце должна быть 23-24 мм. Приспособление можно изготовить на наждачном станке, выбрав по центру пластины паз шириной 15 и глубиной 5 мм так, как показано на фото снизу.

Когда все подготовлено, комплект колодок куплен на две стороны, приступаем к замене.

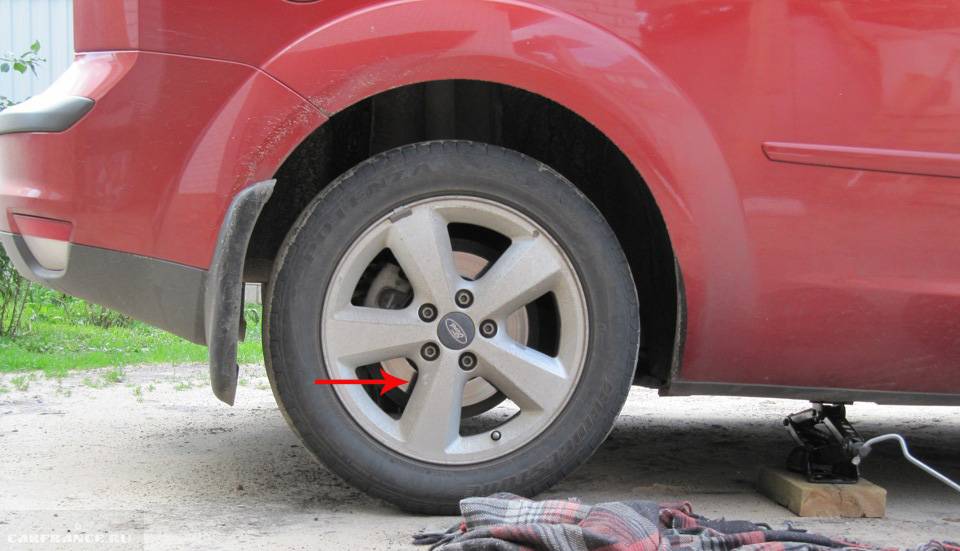

Откручиваем заднее колесо.
Поднимаем автомобиль на домкрате, снимаем колесо.
Плоской отвёрткой поддеваем проволочный пружинный фиксатор колодок, вынимаем его из пазов и осматриваем на предмет повреждений и коррозии. При необходимости меняем его.
Демонтаж пружины.
Снимаем колпачки втулок направляющих на верхнем и нижнем пальцах суппорта.
Демонтируем колпачки и заглушки.
С помощью шестигранного Г-образного ключа на 7 откручиваем вначале нижний палец и вынимаем его из суппорта.Таким же образом удаляем верхний палец.
Используем шестигранник.
Забираем суппорт в сторону.
Суппорт долой.
Снимаем обе колодки. При установке не путаем их местами — внутренняя колодка имеет пружинный прижим.
Теперь наша задача — утопить поршень рабочего цилиндра максимально глубоко. Для этого и будем использовать приспособление, которое мы сделали из стальной полосы. Надавливаем на поршень приспособлением, проворачивая его по часовой стрелке так, как показано на фото.Тщательно очищаем суппорт от пыли и грязи, чистим направляющие пальцы и посадочные места колодок.
Колодка треснула на две части.
Устанавливаем новые колодки и собираем тормозной узел в обратном порядке.

Видео о замене колодок с дисковым механизмом на Форд Фокус 2

https://youtube.com/watch?v=zy94-Fm8K2M

Это интересно: Замена жидкости в гидроусилителе руля Форд Фокус 2: выявляем суть

Как часто нужно менять колодки

Этот вопрос интересует многих новичков. Каждый специалист скажет вам, что все зависит от стиля езды, условий использования автомобиля, количества пройденных километров и качества самих тормозных колодок.

Определить износ колодок можно по следующим признакам:

посторонние звуки при торможении (скрип, визг и т.п.);
слишком резкое или недостаточно сильное торможение;
чувство биения колес при нажатии на педаль тормоза;
появление металлического налета на тормозных дисках.

Для замены передних и задних тормозных дисков на Форд Фокус 2 поколения следует подготовить следующие инструменты: плоская отвертка, баллонный ключ, домкрат и шестигранник на 7 мм.

Подготовка к выполнению замены колодок

В первую очередь, необходимо зафиксировать машину и лишь после этого начинать откручивать колесные гайки, используя «балонник». Подробнее о том, как происходит замена колеса мы уже писали.

После этого следует установить домкрат и вывесить колесо. Снимаем колесо после полного откручивания гаек или болтов, причем желательно положить колесо под автомобиль. Для обеспечения максимальной безопасности можно использовать не лишь домкрат, но и кирпичи. Подойдет также деревянная подставка, которая устанавливается под порог авто.

Замена передних тормозных колодок Форд Фокус 2

Вывесить и снять колесо. Снять пружину спереди суппорта.
С противоположной стороны суппорта нужно вынуть заглушки на болтах.

Открутить пару крепежных болтов, используя шестигранник на 7 мм.

Открыть передний тормозной суппорт.

Снять старые тормозные колодки.

Отжать тормозной цилиндр.

Вставить в механизм новые тормозные колодки.

Как видите, процедура замены вполне несложная. После выполнения замены колодок необходимо обязательно несколько раз нажать на педаль тормоза. Если у вас появились дополнительные вопросы, смотрите замену тормозных колодок Ford Focus 2 на видео:

Замена задних тормозных колодок Форд Фокус 2

Открутить и снять колесо.

Вытащить пружину на заднем суппорте.

Демонтировать заглушки на болтах с тыльной части заднего тормозного суппорта.

Открутить крепежные болты (сверху и снизу) с помощью шестигранника на 7 мм.

Отодвинуть верхнюю половину тормозного суппорта и открыть его.

Фотография открытого суппорта.

Установить специальное приспособление (смотрите фото) и “согнать” цилиндр.

Как и в случае с заменой передних колодок, необходимо несколько раз нажать на тормоз, чтобы обеспечить нормальную работоспособность системы. Замену тормозных колодок на автомобиле Форд Фокус 2 желательно выполнять сразу с двух сторон. В противном случае во время экстренного торможения машина может уйти в занос.

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

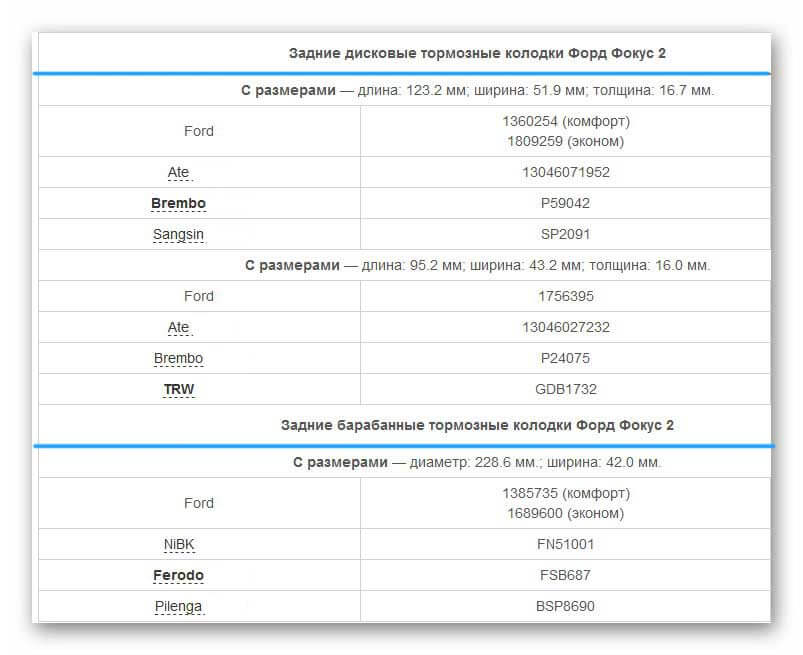

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

Вариант №1 — 123,2х51,9х16,7 мм.
Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

Ford — 1360254 (комфорт) или 1809259 (эконом).
Sangsin — SP 2091.
Ate — 13046071952.
Brembo — Р 59042.

Для второго:

Ford — 1756395.
TRW — GDB1732.
Ate — 13046027232.
Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
Высота штыря должна быть от 4 до 5 мм.
К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

баллонный ключ;
шестигранник на 7 мм;
специальное устройство для надавливания на поршни (описывалось выше);
отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

Вывесите заднее колесо, демонтируйте его и подставьте на опору.
С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
Обработайте механизм смазкой для суппортов.
Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Увеличиваем клиренс Форд Фокус 2 своими руками: выбор проставок, порядок работ Параметры клиренса на Форд Фокус 2, и каким образом его можно увеличить, плюсы установки проставок, почему не стоит перебарщивать с высотой, установка, выбор изделий, как сделать своими руками,…

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как прокачать тормоза без помощника
