Как правильно выбрать защиту картера двигателя

Двигатель


На сегодняшний день уже не двигатели, а автоматические трансмиссии наиболее чувствительны к температурному режиму. Начинку коробок с большим количеством передач размещают в очень компактные корпуса, и этот шаг требует наличия высокопроизводительной системы охлаждения. На сегодняшний день уже не двигатели, а автоматические трансмиссии наиболее чувствительны к температурному режиму. Начинку коробок с большим количеством передач размещают в очень компактные корпуса, и этот шаг требует наличия высокопроизводительной системы охлаждения.

Против позиции автопроизводителей играет и практика официальных дилеров, которые сами предлагают установку неоригинальных защит, иногда даже нескольких видов. Сложно представить, чтобы при таком раскладе клиенту отказали в гарантийном ремонте агрегатов, на неисправность которых теоретически могло повлиять внедрение такого дополнительного оборудования. Поэтому если вы опасаетесь за возможные проблемы, а защита все же нужна, но средства поджимают, то купите и установите на стороне один из ее видов, который предлагает дилер. В случае возникновения гарантийных случаев никто не будет смотреть, где вам ее поставили. Помните, сам по себе факт наличия неоригинальной защиты — это еще не повод отказывать в гарантийной ремонте, например из-за перегрева мотора. Причинно-следственную связь еще нужно установить.

На некоторых моделях машин штатный пыльник представляет собой сплошной лист пластика с мизерными вентиляционными отверстиями либо вообще без них. В этом случае установка металлической или композитной защиты вообще не изменит климат под капотом.

Примерочная

Рынок предлагает три типа защит картера: стальные, алюминиевые и композитные. При этом для одного и того же автомобиля возможны еще и вариации формы и толщины.

Дорогие

Volkswagen Golf V, VI, 3T43T5, SEAT Leon, 12-Altea Free track, 07-, AL 5

Пластина «Sheriff» защищает днище, является важным элементом безопасности техники. Она предохраняет основные механические детали от повреждений, поломок в результате ударов. Поддон разрабатывается индивидуально для каждой марки специализированными инженерами, затем изготавливаются на заказ с использованием новейших технологий резки, сварки или штамповки.

Деталь обработана антикоррозийным покрытием, обладает вентиляционными щелями и отверстием для отвода жидкости, грязи, замены фильтров (в зависимости от модели). У изделий «Sheriff» складчатая или штампованная (усиленная) конструкция. Стальные пластины выполнены при помощи специальной технологии, они покрыты высококачественной электростатической краской. Конструкция предусматривает упоры, предотвращающие контакт пластины с шасси. Изделие просто установить без сверления техники.

Технические показатели:

ПараметрыХарактеристики
Артикул26.1989
БрендШериф
Страна производстваРоссия
МатериалАлюминий
Габариты и вес упаковки87х95×8 см, 12 кг
Подходит для:SEAT Altea FreeTrack 2004-2009; SEAT Altea FreeTrack 2009-2015; SEAT Leon 2012-2016; SKODA Superb 2008-2013; SKODA Superb 2013-2015; VOLKSWAGEN Golf V 2003-2009; VOLKSWAGEN Golf VI 2008-2013.

Достоинства:

  • отверстия, через которые сливается масло, грязь;
  • электростатическая краска;
  • легкий монтаж.

Недостатки:

не обнаружены.

АВС-Дизайн 14.23k для Mitsubishi

Продукция выполнена из композитного материала, его основа — полимерная конструкция, содержащая армирующие компоненты (волокна, дисперсно-уплотненные элементы, монолитный пластик). Связывающим клеем является эпоксивинилэфирная смола. Прессовка происходит под давлением шесть атмосфер в безвоздушной среде. Во время армирования создаются композиционные элементы, которые весьма устойчивы к ударам, отличаются увеличенным показателем модуля упругости (жесткость, надежность при сжатии).

Прочность композита превышает сталь в полтора раза. Преимуществом полимера является его эластичность, вовремя производства изделия возможно идеально подогнать его форму под конфигурацию днища транспортного средства. «АВС-Дизайн» гарантирует безопасность моторного отдела вовремя езды по бездорожью и элементов трансмиссии от проникновения воды, грязи. Необходимо заметить, что протектор контролирует воздушные потоки в нижней части кузова, улучшая аэродинамику и клиренс. Композитная пластина обладает меньше массой относительно стального аналога, она не ржавеет, нейтральна к реагентам, которыми посыпают проезжую часть зимой.

Пластик после наезда на бордюр и получения повреждений может принять начальную форму, благодаря полимерной основе. Если вы попадете в аварию, произойдет лобовой удар, композитный протектор треснет и ничего не помешает мотору сдвинуться вниз, предоставляя водителю больше возможности избежать непоправимых последствий. Изделие может функционировать от + 120 С до -60 С, что покрывает весь диапазон летних и зимних температур

Важно заметить, что устройство не выделяет вредоносной химии, при этом легкие пассажиров останутся в сохранности. Пластик, который применяется в производстве, обладает санитарно-эпидемиологическими сертификатами государственных органов надзора РФ

Технические показатели:

ПараметрыХарактеристики
Артикул производителя14.23k
Страна производстваРоссия
МодельКомплект защит днища 14.23k для Mitsubishi L-200, V-все; (2015-) кроме Invite/Pajero Sport, V-все 2016
БрендАВС-Дизайн
Марка автомобиляMitsubishi
Модель автомобиляl200
Тип двигателяДизельный; бензиновый
Тип КППАКПП; МКПП
Количество элементов2
Защита+
Крепежный комплект+
КомплектацияБолт м8х35; болт м8х50; болт м10х40; шайба увеличенная м8; шайба пружинная м8; шайба пружинная м10; гайка м10; кронштейн; шайба усиленная м8; шайба усиленная м10
ЦветЧерный
МатериалКомпозит

Достоинства:

  • слоистая структура и наличие резиновых накладок уменьшает уровень шума, вибрации от различных агрегатов машины во время езды;
  • прочная, надежная конструкция.

Недостатки:

не обнаружены.

Советы по выбору и установке защиты картера двигателя

  1. Покупайте защиту в сертифицированных точках продаж, не соглашайтесь на установку универсальных изделий, которые подходят всем автомобилям. С такими у вас будут проблемы с установкой, а в случае необходимости замены масла вам, скорее всего, придется снимать не оригинальную защиту двигателя или самостоятельно дорабатывать ее, проделывая необходимые “окна” для обслуживания. Кроме технических “окон” для обслуживания, в защите должны быть вентиляционные отверстия, которые позволят потоку воздуха свободно циркулировать, обеспечивая правильное охлаждение двигателя.
  2. Доверьте установку профессионалам. Если это будет ваш дилер, вы не только получите гарантию качества, но и гарантийный срок, на протяжении которого защиту можно будет поменять в случае ее выхода из строя.
  3. Крепежные болты защиты поддона двигателя должны устанавливаться исключительно в предусмотренные для этого отверстия и места на подрамнике. В последнее время качественные изделия дополняют специальными резиновыми шумопоглотителями и уплотнителями, они хорошо гасят вибрацию и возможный скрип, который может возникнуть во время движения по неровностям.
  4. Защита двигателя должна жестко крепиться, люфт, провисание и прочие отклонения — недопустимы. Нарушения в установке могут свести на нет все ваши старания, а деньги будут потрачены впустую.

В принципе это все, что я хотел рассказать вам о защите двигателя. Я думаю, полученных знаний вам будет достаточно для того, чтобы сделать правильный выбор. Помните, только качественная защита картера двигателя, спасет ваш двигатель от повреждений, а ваш кошелек от ненужных растрат

Желаю удачи, спасибо за внимание и до новых встреч на Вопрос Авто

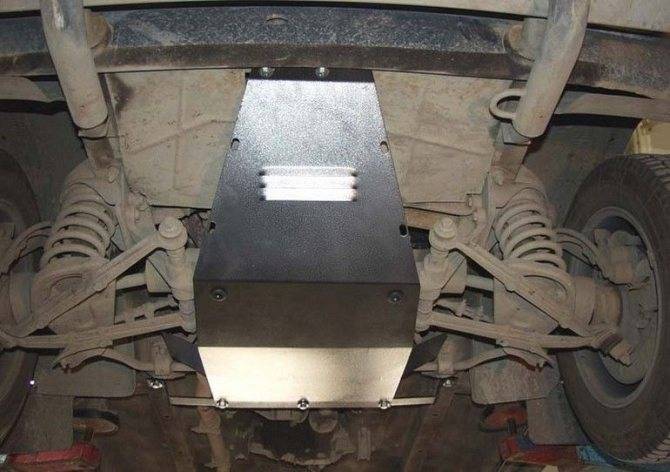

Особенности установки защиты картера и дальнейшей эксплуатации

Сегодня в продаже представлено большое количество изделий, которые являются модельными, то есть изначально разработаны для установки на конкретную модель автомобиля. Установка такой защиты не предполагает каких-либо проблем. Однако не всегда удается подобрать готовое решение для конкретного ТС. В таких случаях следует приобрести максимально подходящий вариант, который потребует дальнейшей доработки.

Обычно все манипуляции по установке нештатной защиты картера сводятся к тому, что в листе высверливаются отверстия или добавляются необходимые крепления при помощи сварки. В первом случае защита просто прикручивается к кузову болтами. Задача усложняется тогда, когда крепежный элемент предполагает наличие специальных кронштейнов. Указанные крепежи приходится переваривать, изготавливать самостоятельно и т.д. Также в процессе установки следует помнить, что в местах крепления должны быть специальные демпферы. На большинстве щитов это обычные прокладки из резины. Если производитель не комплектует свое изделие такими прокладками, их необходимо приобретать отдельно.

Что касается эксплуатации, особенно касательно изделий из стали, многие водители интересуются, чем покрасить защиту картера двигателя и что делать, если защита двигателя стучит. Причиной стуков при езде по неровностям  часто является разрушение прокладки-демпфера, его деформация или полное отсутствие.

Стоит учитывать, что проблемы с демпфирующим элементом могут привести к ослаблению крепежных болтов. В результате образуется зазор, что и вызывает стук защиты двигателя. Более того, ездить с таким стуком не рекомендуется, так как болты могут открутиться, защита попросту отпадет на ходу, а последствия могут быть какими угодно.  По этой причине нужно на каждом ТО следить за состоянием крепежных элементов и демпферов, удалять ржавчину в местах крепления защиты, проверять надежность крепления после установки и т.д.

Теперь о покраске. Как показывает практика, оптимально красить защиту ДВС порошковой полимерной краской. Такой же краской можно обработать и колесные диски. В целях экономии денежных средств также распространена практика, когда на стальную защиту закрепляют специальную декоративную накладку из нержавеющей стали. Такой подход позволяет добиться приемлемого внешнего вида. С учетом того, что защита нагревается, некоторые водители на металлических листах используют также матовую термостойкую краску. Такую краску применяют для окрашивания выхлопных систем.

Полученные результаты

Работы, которые были проделаны:

  1. Изоляция крышки капота.
  2. Уплотнение перегородки между капотом и приборной панелью.
  3. Обработка колёсных арок.

От изоляции капота не стоит много ожидать. Результат будет заметен лишь снаружи авто. Внутри салона, чтобы получить результат, нужно изолировать перегородку и колёсные арки. Чем качественнее материал будет использован, тем сильнее снизится уровень шума в салоне. Но в целом шум будет меньше на 20−40%. Конструктивные особенности машины тоже окажут влияние.

Некоторые специалисты настоятельно рекомендуют нанести антишум снизу двигателя. Но шумоизоляция защиты картера бесполезна для подавления постороннего шума в салоне. Работу можно провести, потратить на неё время и силы. Но результаты оценить хозяину будет сложно. А вот окружающие почувствуют, насколько тише стал работать мотор автомобиля.

Как правило, многие автовладельцы стремятся максимально улучшить различные характеристики своего транспортного средства. Для этого активно используются всевозможные решения из области тюнинга и стайлинга автомобиля.

Некоторые владельцы прибегают к форсированию двигателя, чип-тюнингу, установке аэродинамических обвесов и т.п. Другие отдают предпочтение комфортной составляющей, обращаясь к способам доработки внутрисалонного пространства, монтажу внештатных аудиосистем и другого оборудования.

Если говорить об удобстве, акустический комфорт играет важную роль и сильно зависит от того, на каком уровне находится шумоизоляция моторного отсека, карт дверей, пола, крыши, колесных арок и других элементов.

В этой статье мы рассмотрим, как делается шумоизоляция двигателя автомобиля, что дает шумоизоляция моторного щита, а также поговорим о том, каким образом правильно выполняется шумоизоляция двигателя автомобиля своими руками.

Читайте в этой статье

Основные требования к защите картера

Государственного стандарта на защиты картера не существует, т.к. они не относятся к автомобильным агрегатам, сертификация которых по российским правилам обязательна. Это объясняет большой разброс параметров защит, предлагаемых на рынке. Главное требование к защитам задает здравый смысл: их основное качество — прочность и жесткость, которые определяют способность противостоять ударным нагрузкам.

Во время наезда на препятствие часть энергии удара гасится самой защитой и ее креплением, а часть передается кузову. При этом кузов и его элементы не должны деформироваться. Именно этим условиям должны отвечать механические свойства такого оборудования.

Жесткость защиты можно считать оптимальной, если деформация происходит только в пределах зазора между ней и картером (обычно этот зазор выбирается в пределах 20–30 мм, т.к. дальнейшее его увеличение приводит к уменьшению дорожного просвета). Это связано с тем, что:

  • может привести к повреждению кузова, так как вся энергия удара будет передаваться на него;
  • защита с недостаточной жесткостью иногда способна перевести фронтальный удар в скользящий, но может упереться в картер и повредить его.

Кроме того, жесткость определяется условием безопасности — при лобовом столкновении двигатель должен перемещаться вниз, а не в сторону водителя и переднего пассажира. Чтобы защита не препятствовала этому, она изготавливается с прогибом вниз. Это обеспечивает ее направленную деформацию при смятии передней части автомобиля.

Прочность защиты обеспечивается конструкцией и используемыми материалами. Она должна быть такой, чтобы выдерживать без серьезных повреждений наезд на острый камень, металлический прут и т.д.

Защита тем прочнее и жёстче, чем больше рёбер жёсткости имеет и чем больше их глубина. Лучшая модель — с глубоким рельефом по всей площади, что придает ей высокую жёсткость в обоих — в продольном и в поперечном — сечениях.

Прочность крепления гарантируется установкой защиты только на силовые элементы автомобиля — лонжероны кузова, подрамник двигателя, поперечную балку подвески. Крепление защиты к более слабым элементам, например поперечине под радиатором, является недостаточно прочным; это допустимо только для пыльников. В случае такой установки защиты радиатор может пострадать от удара.

Прочность крепления обеспечивается и использованием соответствующего крепежа — определяющим становится прочность и жесткость лапок и кронштейнов защиты, материал, из которого изготовлены болты.

Вес защиты должен быть минимально возможным при условии обеспечения необходимой жесткости и прочности. Поэтому его величина у предлагаемых производителями изделий находится в пределах 7–15 кг, что не приводит к заметному увеличению нагрузки на переднюю ось автомобиля.

Для определения степени жесткости защиты в «домашних условиях» рекомендуется положить ее на землю выпуклостью вверх и встать на нее. Хорошая защита под весом 75 кг прогнется не более чем на 10-15 мм без остаточной деформации. Если прогиб больше, это, скорее, пыльник.

Кроме выше перечисленного, хорошие защиты характеризуются тем, что ставятся на штатные крепежные элементы и делать дополнительных отверстий в кузове не требуется.

Они также должны иметь технологические отверстия, которые облегчают обслуживание автомобиля с установленной защитой, т.к. исключают необходимость систематического демонтажа при необходимости слива масла, чистки фильтра и пр.

Очень важно и качество изготовления данного оборудования – качество покраски, которая, как правило, выполняет функцию защиты от коррозии, и обрезки краев, что влияет не только на эстетическое восприятие изделия, но и на качество его установки. Еще один важный атрибут хорошей защиты – наличие резиновых или пластиковых отбойников-амортизаторов в местах контакта с кузовом автомобиля, благодаря которым установленное изделие не вибрирует, а значит, не создает и даже снижает уровень шума в салоне

Еще один важный атрибут хорошей защиты – наличие резиновых или пластиковых отбойников-амортизаторов в местах контакта с кузовом автомобиля, благодаря которым установленное изделие не вибрирует, а значит, не создает и даже снижает уровень шума в салоне.

Лучшие производители

Производителей таких конструкций довольно много, но в рейтинг попадают всего несколько, чья продукция стала популярной и заслужила много положительных отзывов:

  • Novaline – отличается высоким качеством своей продукции, в том числе из нержавейки, точным соответствием технологических отверстий для крепежа.
  • «Металлопродукция» – производит известную многим защиту Sheriff, хотя и есть нарекания по качеству изготовления и расположению крепёжных отверстий.
  • «Автоброня» – довольно молодой российское предприятие, которое и проектирует, и изготавливает свою продукцию самостоятельно.
  • «Автощит» – предприятие работает с 1996 года, выпускает очень надёжные защиты картера.
  • Motodor – производит более 1300 наименований защит для легковых, грузовых автомобилей и квадроциклов.

Почти все эти производители, кроме Motodor, отечественные, работают на рынке уже много лет, и встречающиеся на рынке автомобильные аксессуары зачастую выпущены одним из них.

Самостоятельное изготовление

Чтобы сделать поддон своими руками, потребуются гаечные ключи, рулетка, болгарка, дрель, сварочный аппарат и сталь. Заводская защита изготавливается путем штамповки. На ней предусмотрены ребра жесткости, которые без пресса не производятся. При выборе стали для самостоятельного производства рекомендуется учитывать толщину листа (не меньше 4 миллиметров).

Также будет интересно почитать: Зарядные устройства для аккумуляторов автомобиля: лучшие варианты на рынке

Если во время изготовления потребуется изогнуть материал, тогда лист зажимается между специальными уголками в струбцинах. Для изгиба используется рычаг-вилка либо газовый резак. Автомеханики советуют закрыть щитом весь двигатель. В таком случае обеспечивается дополнительная защита картера и подкапотного пространства от снега, воды и грязи.

Чтобы определиться с размерами щитка, автомобиль устанавливается на эстакаду либо подъемник. Замеряется днище, где будет монтироваться стальной лист. Полученные данные переносятся на металл. При нанесении разметок нужно учитывать пространство для поворота колес, хождения разных механизмов подвески и прочих приводов. Минимальное значение показателя — 10 мм.

Варианты крепежа

Перед резкой металла продумывается способ крепления защиты для двигателя автомобиля: на раму, кузов либо другую деталь. Рекомендуется воспользоваться резьбовым соединением. На защите применяются следующие крепежные элементы:

  1. Выполнение проушин в качестве продолжения листа. После их отметки делаются отверстия соответствующего диаметра.
  2. Отдельное изготовление кронштейнов разной формы: уголков, скоб, пластин. Для их фиксации к днищу используется резьбовое соединение, к защите — сварка. Чтобы придать конструкции большую жесткость, рекомендуется сварить детали внахлест.

Подготовленная деталь с кронштейнами монтируется на болты. Перед установкой рекомендуется проверить зазоры с движущимися элементами и поддоном, а также совпадение отверстий для крепежей.

Монтажные работы

При выполнении монтажа рекомендуется сделать дополнительное отверстие под люком для слива масла, чтобы обеспечить доступ к соответствующему фильтру. С учетом размеров отверстие вырезается болгаркой либо коронкой.

Следует учитывать, что открытый доступ способствует попаданию грязи в моторный отсек. Чтобы предупредить такую проблему, сверху на листе по периметру люка просверливаются 4 отверстия. К ним привариваются гайки, в которые затем вкручиваются болты для фиксации крышки. Для обеспечения дополнительной защиты и продления срока службы проводят грунтовку и покраску изделия. При самостоятельном изготовлении защиты необходимо соблюдать следующие требования:

Также будет интересно почитать: Автомобильные аккумуляторы: как выбрать подходящий вариант

Высокая прочность изделия обеспечивается за счет наличия продольных ребер и применения в процессе производства специального профиля либо толстого стального листа.
Обеспечение технологических отверстий с целью предоставления доступа к сливной пробке картера во время техосмотра мотора.
Защита устанавливается таким способом, чтобы не нарушить теплоотдачу и обдув воздушных потоков силового агрегата

Особое внимание уделяется процессу естественного охлаждения.
Применение надежных крепежных элементов для обеспечения прочного соединения листа с рамой.
Профиль обеспечивает воздушный зазор в пределах трех сантиметров от поддона. Одновременно рекомендуется следить за значением клиренса. Показатель не должен быть маленьким.
Наличие в защитном листе множества отверстий отрицательно сказывается на прочности, поэтому их число должно быть минимальным.

Показатель не должен быть маленьким.
Наличие в защитном листе множества отверстий отрицательно сказывается на прочности, поэтому их число должно быть минимальным.

Основные мифы

Есть автолюбители, которые оправдывают отказ от покупки защиты двигателями нелепыми отговорками. При этом большинство автолюбителей действительно верят в существующие мифы. Давайте выделим наиболее популярные из них:

1. Установка защиты картера приводит к перегреву двигателя. Это не так. Если брать товар от хорошо известного производителя, то проблем с этим не будет.

Специальные отверстия обеспечивают полноценную циркуляцию воздуха и гарантируют нормальное охлаждение всех частей силового узла, в том числе и картера.

Более того, защита двигателя помогает избежать перегрева. Она защищает от попадания грязи на картер силового узла и образованию сплошной «корки», препятствующей нормальному охлаждению.

2. Монтаж «кожуха» приводит к появлению дополнительных шумов. Снова-таки, при выборе качественного изделия такие проблемы исключены (об этом мы уже говорили выше).

По этому поводу было проведено несколько экспериментов. Итог один — уровень шума в салоне не меняется, вне зависимости от того, стоит защита или нет.

Теперь вы знаете, как выбрать качественную защиту для двигателя. Остается запомнить все рекомендации и смело отправляться в магазин за покупкой.

Главное – не экономьте на своем авто, ведь на практике это выливается в еще большие затраты. Удачной дороги и конечно же без поломок.

Из чего изготавливают защиту

Вопрос о том, какую защиту картера выбрать, не дает покоя многим автовладельцам. Ее изготавливают из самых разных материалов – стали, нержавейки, титана, алюминия и композитных материалов, таких как углепластик или стеклопластик. Все они обладают различными свойствами, и автовладельцы нередко задаются вопросом, какая защита картера лучше. Обывателям более знакома металлическая защита картера, тогда как композитная только начинает завоевывать место на рынке, а потому многие водители испытывают к ней недоверие.

Сталь

Стальная защита картера двигателя нашла наибольшее распространение. В первую очередь, это обуславливается ее дешевизной, она стоит дешевле любой другой. При этом стальная защита неплохо справляется со своей главной задачей: благодаря высокой прочности она надежно оберегает картер от ударов. Как правило, ее толщина составляет 2 мм. В подавляющем большинстве случаев этого вполне достаточно, и даже если после удара она деформируется, ее всегда можно снять и относительно легко выправить при помощи кувалды.

Встречается в магазинах и усиленная стальная защита, ее толщина достигает 3 мм. Ее применяют на внедорожниках, которые постоянно эксплуатируются в особо сложных условиях. Весит она больше, легко выдерживает сильные удары, но восстановить деформированный лист своими руками значительно сложнее. Главный враг стальной защиты – коррозия, поражающая, прежде всего, места крепления.

Нержавейка

Защита из нержавеющей стали по своим характеристикам ничем не отличается от обычной стальной. Единственное е преимущество – коррозионная устойчивость и более презентабельный внешний вид. Правда, и стоит она гораздо дороже. В качестве альтернативного варианта, многие водители устанавливают обычную стальную защиту, а спереди крепят декоративную накладку из нержавейки, добиваясь, таким образом, привлекательного внешнего вида автомобиля без лишних затрат.

Алюминиевая

Алюминиевая защита стоит значительно дороже стальной из-за высокой стоимости самого металла. К ее преимуществам можно отнести высокую жесткость, благодаря которой она не деформируется, и большой срок службы. Немаловажным является и тот факт, что алюминий не искрит при ударе о препятствие, так что вероятность случайного возгорания моторного отсека практически сводится к нулю. Кроме того, вес такой защиты меньше, чем у стальной.

Есть у алюминиевого защитного листа и недостатки. Прежде всего – цена, второй – отсутствие ребер жесткости, третий недостаток заключается в том, что алюминий окисляется на воздухе, и через некоторое время выглядит такая защита не очень красиво. Закиснуть могут и крепежные болты в местах соприкосновения с алюминием, из-за этого может возникнуть проблема с тем, чтобы снять защиту.

Статья в тему: Установка электронного зажигания на ВАЗ “классику”

Композитная

Композитная защита поддона картера изготавливается из композитных материалов, таких как стеклопластик или углепластик. Ее несомненным достоинством является небольшой вес, а также то, что она не подвержена коррозии и достаточно надежно защищает картер от ударов.

Недостатков же у нее намного больше, и в совокупности они перекрывают достоинства. После сильных точечных ударов на листе возникают сколы или даже трещины, отремонтировать которые невозможно, т.е. она приобретается на один раз, а потом, скорее всего, потребует замены. К тому же композитная защита (карбоновая, пластиковая, кевларовая) плохо проводит тепло и может стать причиной перегрева двигателя, при этом ее стоимость очень высока, особенно это касается изделий из кевлара.

Титановая

Пожалуй, лучшим материалом для защиты поддона картера двигателя является титан. Он объединяет в себе все преимущества остальных материалов:

  • высокую прочность;
  • устойчивость к коррозии и окислению;
  • малый вес.

Титановая защита имеет единственный недостаток, по сравнению с остальными своими конкурентами – она очень дорого стоит.
