Назначение и строение ГБЦ
Современные автомобили в подавляющем большинстве используют различные виды топлива для совершения работы за счет его сгорания. Воспламенение воздушно-топливной смеси происходит в двигателе внутреннего сгорания.
При детонации топлива в камере сгорания происходит «взрыв» смеси и при этом выделяется газы, которые и толкают поршень к нижней мертвой точке. Чтобы работа двигателя была корректна, все отработавшие газы через выпускной коллектор выводятся в атмосферу. Для этого в конструкции двигателя предусмотрена система газораспределения

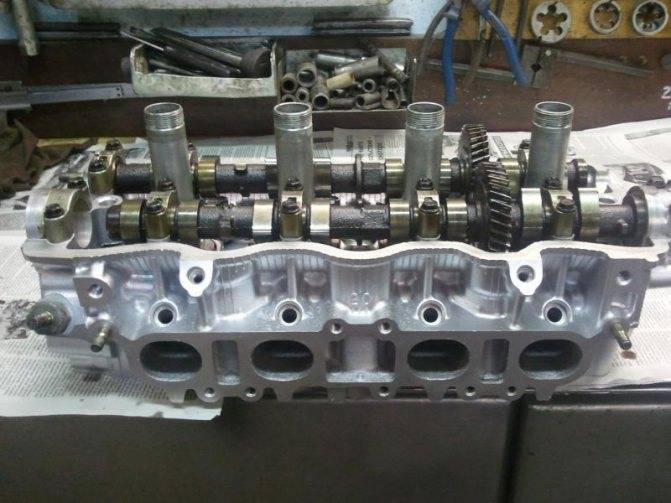

Наиболее важной составляющей этого механизма является головка блока цилиндров
Головка блока цилиндров механизма газораспределения предназначена для обеспечения герметичности между поршнем и поверхностью камеры сгорания двигателя.
В зависимости от конструкции автомобильного двигателя, головки блока цилиндров могут изготавливаться из чугуна или более легкого алюминия. Форму ГБЦ обычно придают путем литья. Конструктивные особенности могут быть различны, но в основном головка содержит такие части, как:
- камеры сгорания;
- клапана (различают впускные и выпускные, в соответствие с их назначением – впускные открывают доступ рабочей смеси из топлива и воздуха в цилиндр, выпускные – осуществляют вентиляцию цилиндра за счет выталкивания поршнем отработавших газов в выпускной коллектор);
- участок газораспределительного механизма;
- рубашка охлаждения;
- отливка для форсунок или свечей зажигания;
- масляные каналы.
Между блоком цилиндров и головкой обычно устанавливается прокладка, которая не допускает прорыва газов из-под камеры сгорания, а также масла и охлаждающей жидкости из каналов, соединяющие ГБЦ и сам блок.
О силах, действующих на ГБЦ во время работы мотора
При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.
Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.
Силы, действующие на ГБЦ во время затягивания болтов
В процессе затягивания болтов в местах их крепления давление на поверхность значительно повышается, что в свою очередь приводит к V- образной деформации «подошвы». При не соблюдении порядка затягивания, а также с не регламентированным моментом (усилием), монтаж головки может привести к прогоранию прокладки в следствии прорыва газов, что поведет за собой более серьезные последствия.
Регулировка момента затяжки болтов
Для того чтобы выполнить все правильно и избежать ошибок нужно строго придерживаться определенных правил и соблюдать порядок выполнения.
Подтяжку нужно проводить только специальным динамометрическим ключом, который позволяет осуществлять контроль за моментом подтяжки.
Динамометрический ключ
Сначала, при помощи динамометрического ключа, ставим держатель в нулевое положение. Это означает, что данные устройства, равны моменту исходной позиции. Затем, нужно посмотреть на показатель прибора при старте крепежа. Вращая держатель, следим за показателями. Если момент не изменился, то это означает, что крепеж может поддаваться растяжению и это нормально, так и должно быть. Если момент быстро возрос, необходимо достичь движения болта. Этот говорит о малом растяжении держателя. Значит, нужна стабилизация.
Во время работы автомобиля, болты, которыми закреплена головка блока цилиндров, все время испытывают различные воздействия. Постоянно происходит их нагрев и остывание, что со временем приводит к разрушению структуры крепежей.
Для всех силовых агрегатов имеются конкретные правила, которых необходимо придерживаться при работе:
- Строго следуйте тем данным, которые указаны в практическом руководстве к ВАЗ 2109.
- Регулировка проводится только динамометрическим ключом. Применение иного приспособления не позволит выполнить правильно эту работу.
- Используйте, лишь исправные болты.
Комплект болтов для замены
Начиная работать, обязательно проверьте, в каком состоянии находятся держатели.
Строго придерживайтесь показателей момента затяжки, рекомендованных изготовителем.
Наиважнейшие данные касающиеся регулировки, есть в аннотации к каждому конкретному авто. Вследствие этого, надо внимательно изучить и придерживаться того, что в нем написано. Во время эксплуатации транспортного средства, нужно строго соблюдать все требования производителя и систематически диагностировать авто. Правильная и отлаженная работа силового агрегата ВАЗ 2109, предотвращает надобность в регулировании держателей головки блоков цилиндров.
Так как, головка блока цилиндров ВАЗ 2109 непростой узел, то необходимо проводить ремонтные работы лишь при абсолютной уверенности в своих действиях. Строго соблюдая порядок выполнения работ. В случае обнаружения отклонения в работе мотора, немедленно проведите его диагностику. Это позволит избежать более дорогостоящих ремонтных работ.
динамометрический ключ;
штангенциркуль или линейка.
Схема затяжки
Схема затяжки ГБЦ такая же, как и на традиционных моделях и начинать нужно с центра. Проходит в четыре приёма.
Схема по которой должна проходить протяжка ВАЗ 2109
- затяжка моментом 2,0 кгс/м
- затяжка моментом 7,5 – 8,5 кгс/м
- доворачиваем на 90 градусов.
- повторно доворачиваем на 90 градусов.
Чтобы было понятней опишем подробней этой процесс:
- С помощью динамометрического ключа затягиваем болты в указанной на рисунке последовательности до 2,0 кг/см.
- Потом проходимся по второму кругу и дотягиваем до 8 кгс*м.
- Далее докручиваем на 90 градусов.
- Проходим по второму кругу, докручивая еще на 90 градусов.
Правильная подтяжка Внимание! На 16-ти кл силовых агрегатах болты можно использовать повторно, но если их длина не более 95 миллиметров. В ином случае он меняется
Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми
В ином случае он меняется. Длина меряется вместе с шайбой. Не пытайтесь заменить динамометрический ключ иным приспособлением иначе, последствия могут быть непредсказуемыми.
Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом
Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.
Динамометрический ключ
Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:
- установить держатель в положение «ноль»;
- начать плавное вращение инструмента, одновременно следя за его показаниями;
- в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
- при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.
Подтяжка болтов
Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.
Порядок и контроль затяжки ГБЦ
При выполнении затяжки следует делать это равномерно, без лишних усилий и спешки.
Перед началом работы нужно приготовить следующие инструменты и расходные материалы:
- динамометрический ключ с насадкой, которая будет соответствовать головке болта;
- небольшое количество моторного или любого другого масла;
- ветошь.
Независимо от конструкции силового агрегата, будь то 402, 406 двигатель или даже G4EE, 4B12, затягиваться ГБЦ будет всегда одинаково. Винты крепления будут расположены параллельно относительно камер сгорания. Инструкция по эксплуатации подскажет, с каким усилием затягивать головку блока цилиндров.
Порядок выполнения работы будет примерно таким:
- Крепежные болты смазывают небольшим количеством масла.
- Устанавливают их на своё место и заворачивают рукой, насколько получится.
- Далее понадобиться специальный динамометрический ключ. С его помощью производят затяжку с усилием, равным примерно 1-2 кгс*м, согласно схеме для данного мотора.
- На следующем этапе усилие доводят до 5-8 кгс*м (при этом следуют рекомендациям производителя автомобиля).
Через небольшой промежуток времени операцию повторяют 1-2 раза, поворачивая болты примерно на четверть оборота. После пробега около 500-1000 км проверяют степень затяжки, но не для всех типов силовых агрегатов. Если применяются пружинные болты, такая операция не потребуется.
Загрузка …
Закручиваем болты правильно
Любое резьбовое соединение рассчитано на определённый момент затяжки. Он регламентирован отраслевыми стандартами качества, например, «ОСТ 37.001.050–73 Затяжка резьбовых соединений. Нормы затяжки» и руководящими документами заводов-изготовителей транспортных средств. Иностранные производители используют другие стандарты, но в основном они сходны с отечественными. Приведённая ниже информация будет излагаться, опираясь на российские стандарты.
До какой степени можно затягивать резьбовые соединения
Почему важно выдерживать правильный момент затяжки? Только грамотное затягивание обеспечит надёжную фиксацию детали, с одной стороны, и предотвратит повреждение резьбы и/или самой детали — с другой стороны. Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
Рассмотрим, что произойдёт при превышении момента затяжки на примере болта с гайкой:
- Немедленная деформация резьбы. Из-за слишком большого прилагаемого усилия происходит деформация и срыв резьбы на детали. Болт или гайка не подлежит дальнейшей эксплуатации, кроме того, возникнут определённые сложности при попытке открутить гайку для замены. Скорее всего, придётся воспользоваться дрелью или пилой по металлу, чтобы срезать гайку.
- Повреждение металла, скрытое от глаз. Может показаться, что гайка затянута правильно, однако из-за превышения предела текучести в болте или гайке происходят необратимые изменения: деформация, нарушения кристаллической решётки металла. Такой случай особенно опасен, так незаметен сразу, но через какое-то время трещина болта может привести к печальным последствиям.
Затяжка болтов головки блока цилиндров динамометрическим ключом
Пределом текучести называют механическую характеристику материала, характеризующую напряжение, при котором деформации продолжают расти без увеличения нагрузки. Обозначение σт.
Единица измерения — Паскаль либо кратные .
Это важный параметр, с помощью которого рассчитываются допустимые напряжения для пластичных материалов.
После прохождения предела текучести в металле образца начинают происходить необратимые изменения, перестраивается кристаллическая решётка металла, появляются значительные пластические деформации.
Wikipedia
Если же, напротив, недотянуть гайку с соответствующим моментом, через некоторое время она просто открутиться, что также может привести к нежелательным последствиям. Поэтому настоятельно рекомендуется затягивать резьбовые соединения не «со всей силы», не от руки, а с умом, используя специальное оборудование.
Основные рекомендации
Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.
Это интересно: Как самостоятельно измерить давление в топливной рампе автомобиля
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Таблица: моменты затяжки соединений в зависимости от диаметра резьбы
| Номинальный диаметр резьбы | Размер «под ключ» головки, болта (гайки), мм | Шаг резьбы, мм | Классы прочности по ГОСТ 1759–70 | ||||
| Болт | |||||||
| 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
| Гайка | |||||||
| 6 | 10 | 1 | 0,5 | 0,8 | 1,0 | 1,25 | 1,6 |
| 8 | 12 — 14 | 1,25 | 1,6 | 1,8 | 2,5 | 3,6 | 4,0 |
| 10 | 14 — 17 | 1,25 | 3,2 | 3,6 | 5,6 | 7,0 | 9,0 |
| 12 | 17 — 19 | 1,25 | 5,6 | 6,2 | 10,0 | 12,5 | 16,0 |
| 14 | 19 — 22 | 1.5 | 8,0 | 10,0 | 16,0 | 20,0 | 25,0 |
| 16 | 22 — 24 | 1,5 | 11,0 | 14,0 | 22,0 | 32,0 | 36,0 |
| 18 | 24 — 27 | 1,5 | 16,0 | 20,0 | 32,0 | 44,0 | 50,0 |
| 20 | 27 — 30 | 1,5 | 22,0 | 28,0 | 50,0 | 62,0 | 70,0 |
| 22 | 30 — 32 | 1,5 | 28,0 | 36,0 | 62,0 | 80,0 | 90,0 |
| 24 | 32 — 36 | 1,5 | 36,0 | 44,0 | 80,0 | 100,0 | — |
Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.
Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
- Первый подход – усилие 3-4 кгс.
- Второй подход – усилие 7 кгс.
- Третий подход – усилие 9 кгс.
- Последний подход – усилие 11,5 – 12 кгс.
Некоторые нюансы
Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:
- Общее состояние болтов – новые или б/у;
- Наличие смазки на резьбовой части;
- Состояние резьбы.
Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Инструменты для контроля момента затяжки
Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:
- Индикаторный — при затягивании отображает прилагаемую силу в цифровом виде или с помощью стрелки. Погрешность — 6–8%. Индикаторный динамометрический ключ недорог, но обладает самой большой погрешностью
- Цифровой — подвид индикаторного, но для отображения момента использует ЖК-дисплей. Поддерживает возможности оповещения звуком, выгрузки данных на компьютер и прочее. Погрешность — до 1%. Цифровой динамометрический ключ — самый точный
- Предельный — при достижении заданного момента прекращает затяжку, используя щелчковый механизм. Погрешность — до 4%.
Предельный (щелчковый) динамометрический ключ отличается удобством в использовании
Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.
Как выбрать усилие, чтобы затянуть соединение правильно
При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:
- Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
- На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
- Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.
Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.
Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа. Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.
Ну а проверить правильность затяжки соединения можно угломером.
Порядок работы с самодельным динамометрическим ключом
Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:
- обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
- отрезок довольно толстой трубы (2,5 см) длиною около полуметра.
Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.
Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.
Основные резьбовые соединения в двигателе
Перечень основных резьбовых соединений двигателя и особенности их затягивания:
Головка блока цилиндров (ГБЦ)
Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов
Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
Клапанная крышка
Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
Свечи зажигания и свечи накаливания
Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.
Такой порядок затяжки ГБЦ чаще всего используется для рядных четырехцилиндровых двигателей
Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.
Моменты затяжки головки блока ВАЗ-2107 на карбюраторном и инжекторном двигателях
В большинстве своем “семерка” оснащалась карбюраторными моторами разных модификаций. Причем самой распространенной версией был мотор 1,5 литра на 77 л.с. Хотя выпускались и модификации 1.3, 1.4 и 1.6 литра. Принципиальной разницы момент затяжки гбц ваз 2107 инжектор и карбюратор не имеет.
Порядок затяжки болтов ГБЦ на моторе ВАЗ 2107
Головка блока цилиндров инжекторного двигателя конструктивно отличается только увеличенными “окнами” каналов впускного коллектора, потому что инжектору нужно чуть больше воздуха, чем карбюратору. Но усилие затяжки ГБЦ ВАЗ-2107 для таких моторов будет таким же.
В руководстве по эксплуатации автомобиля ВАЗ “семерки” указаны четкие данные. Во-первых, важен порядок затяжки (см. картинку). Во-вторых, сначала вы наживляете болты вручную, а потом дотягиваете в два этапа болты №1-10 с силой, указанной в таблице (в ньютоне и килограмм на метр). Болт №11 дотягивается последним, за один подход, с усилием 3,8 кгс/м.
| Этап затягивания | Номинальный момент, Н·м (кгс/м) | Минимальный, Н·м (кгс/м) | Максимальный, Н·м (кгс/м) |
|---|---|---|---|
| Предварительный | 39,2 (4,0) | 33,3 (3,4) | 41,16 (4,2) |
| Окончательный | 112,7 (11,5) | 95,94 (9,79) | 118,38 (12,08) |
Внимание! Затяжка ГБЦ ВАЗ-2107 производится только динамометрическим ключом. Лишь так можно четко соблюсти определенное усилие
Да, Вы без труда найдете отзывы “обхожусь без динамометрического ключа, кручу всегда обычным”, но закручивание по ощущениям никогда не даст вам нужной точности. О последствиях недостаточно затянутой или перетянутой крышки ГБЦ мы написали выше.
Затяжка головки блока цилиндров ВАЗ 2107 — второй вариант
На некоторых более новых “семерках” для прикручивания ГБЦ использовались не обычные болты М12х120х1.25, а торсионные — М12х115х1.25. Поэтому кроме первого варианта последовательности и степени затягивания есть и еще один вариант с данными силы затяжки ГБЦ ВАЗ-2107. Сам процесс выглядит следующим образом:
- Этап 1. Затяжка болтов моментом 2,0 кгс/м.
- Этап 2. Вторая затяжка с моментом 7,5-8,5 кгс/м.
- Этап 3. Доворот каждого болта на 90 градусов.
- Этап 4. Еще один доворот всех болтов на 90°.
- Этап 5. Закручиваем болт №11 с усилием 3,8 кгс/м.
Затяжка головки блока цилиндров на дизеле и бензиновом моторе
Устройство ГБЦ независимо от типа двигателя — схоже. Внутри находится газораспределительный механизм, а сам корпус является составляющей камеры сгорания и имеет специальные каналы, предназначенные для циркуляции масла и антифриза. Благодаря должному прилеганию ГБЦ, соблюдается герметичность всех систем, и мотор работает с максимальным КПД. Головка блока состоит из сплава алюминия с другими металами, а болты, которые используются для затяжки, – из стали. Повышенная температура заставляет металлы расширяться, но с разной степенью интенсивности, поэтому в случае ошибок при установке возникающее напряжение корпуса способствует появлению трещин.
Особенности выполнения работ на примере некоторых авто
В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.
ВАЗ-2112 16 клапанов
Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.
На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.
Затягивание осуществляется в три подхода:
Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.
Схема протяжки показана ниже.
Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.
Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.
ВАЗ-2107
На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.
Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).
На этом авто затягивание крепежей также выполняется в три подхода:
10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.
Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.
«Самара», 10-е семейство, Приора
На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:
Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.
Перерыв между пунктами 3,4 20 минут.
Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).
То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).
«Волга»
На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:
С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.
Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.
Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:
4,0-4,3 кг/м;
7,5 кг/м;
11,0 кг/м;
14,3-14,5 кг/м.
Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.
