Альтернатива DSG: типичные неисправности автомата Aisin TF-60SN

Автоматические коробки передач: производитель AISIN

Итак, Aisin является машиностроительной компанией из Японии,  специализацией которой является выпуск комплектующих для авто и различных видов техники.

Что касается автопроизводителей, причем как в самой Японии, так и в Европе, США, Южной Корее и т.д., автоматические коробки передач Aisin пользуются большим спросом и активно устанавливаются на авто различных марок.

Автоматическую КПП Aisin можно встретить на моделях BMW, Nissan, Mercedes, Kia, Hyundai и  других. Дело в том, что автоматические трансмиссии этой фирмы завоевали репутацию очень надежных АКПП, которые относительно просто обслуживать и ремонтировать.

Первые автоматы данного производителя имели три ступени и ставились на японские авто в 60-х годах. При этом автовладельцы отмечали высокую надежность, что стало причиной большой популярности.

Далее коробки Aisin попали в США, американские производители стали активно устанавливать их на свои авто. В то же самое время японскими АКПП данного бренда заинтересовались и европейцы, в результате чего многие авто европейского производства начали выпускать именно с таким коробками передач.

Что касается самой компании, японский производитель Aisin постоянно модернизировал и совершенствовал АКПП. На практике среди других поставщиков автоматических трансмиссий фирма использовала смелые и даже инновационные технологические решения, что позволило значительно улучшить эксплуатационные показатели автомобилей с коробкой автомат.

Сегодня АКПП Aisin имеют 5, 6 и больше ступеней, отличаются компактными размерами и небольшим весом. В результате их можно устанавливать на авто разных классов, начиная от малолитражных моделей и заканчивая кроссоверами и внедорожниками.

Гидроблок современных коробок Айсин, даже с учетом небольших размеров, позволяет трансмиссии работать плавно, при этом смазка всех элементов коробки и ресурс коробок Aisin остаются на должном уровне.

Также следует отметить грамотные настройки коробок передач, что позволяет добиться комфорта при езде с одновременным повышением показателей в плане экономии топлива. Динамика разгона на таком автомате на деле оказывается не хуже, чем на аналогичных моделях с МКПП.

Как уже говорилось выше, особенностью трансмиссии также является высокая надежность. Даже с учетом того, что работа КПП полностью автоматизирована, автомат Aisin конструктивно остается простым, а также обладает неплохой ремонтопригодностью. Это значит, что коробка «ходит» долго, а при самом ремонте не должно возникать особых сложностей и проблем.

Достаточно часто, если обслуживании АКПП проводилось своевременно и качественно, трансмиссии данного производителя могут пройти без капитального ремонта АКПП около 300-350 тыс. км и более. Также следует отметить, что облуживание коробок Аисин (например, замена масла в коробке автомат) отличается простотой и доступностью.

Если же дело доходит до ремонта, ремонт коробок Aisin нередко ограничивается разборкой, промывкой и заменой пакетов фрикционов, после чего такая АКПП служит еще достаточно долго. При этом небольшой вес и компактные размеры существенно облегчают демонтаж коробки передач.

Как правило, для трансмиссии этого производителя всегда в наличии или под заказ доступны все необходимые запчасти, причем как на «свежие» модели АКПП, так и на те, которые уже были сняты производства и уже не выпускаются.

В результате имеется возможность качественно отремонтировать АКПП и полностью восстановить работоспособность Aisin в случае возникновения непредвиденных поломок или после естественного износа элементов в устройстве коробки в процессе эксплуатации.

Модификация TF-60SN /61SN

Автоматическая шестиступенчатая коробка передач  TF-60SN /61SN  была разработана специалистами японской компании Айсин 2003-м году. Фактически данная модификация трансмиссий стала первой шестиступенчатой АКПП TF-60SN /61SN, которая устанавливалась поперечно. Коробка передач предлагалась для широкой гаммы автомобилей концерна VW Audi.

Коробка передач TF-60SN /61SN  была разработана для использования с переднеприводными  автомобилями, крутящий момент двигателей которых не превышает показателя 280 Ньютон метров. В последствие появилась модификация коробок передач с шестью ступенями, которые предназначались для установки в паре с двигателями рабочим объемом до 3,5 литров.  Данная модификация коробок передач зарекомендовала себя как дешёвая в ремонте и достаточно долговечная. Конструкция коробки передач было относительно простой, что положительным образом сказалось на показателях надежности. Разработка шестиступенчатой автоматической коробки передач TF-60SN /61SN велась силами специалистами специалистов компании Айсин и немецких инженеров из концерна Volkswagen. В итоге удалось разработать надёжную и лёгкую в использовании автоматическую коробку передач, которая зарекомендовала себя с наилучшей стороны.

Выполняя сервисное обслуживание необходимо помнить о том, что в общей сложности было изготовлено несколько модификаций данной автоматической коробки передач, поэтому при выполнении ремонта или же сервисном обслуживании необходимо использовать фильтры, которые предназначены именно для конкретной модели акпп TF-60SN /61SN. Необходимо также помнить о том, что автоматические коробки передач TF-60SN /61SN отличаются требованиями к качеству используемого масла. В данном случае возможно лишь использование оригинального синтетического масла, которого при выполнении сервисных работ требуется порядка 7 литров. Из распространенных поломок можем выделить проблемы с фрикционами и появлением протечек масла из-под сальников прокладок. В последнем случае необходимо как можно скорее устранить протечку и долить необходимое масло в систему. Эксплуатировать автомобиль с недостаточным давлением масла в системе не рекомендуется.

Типичные проблемы с вариатором

При эксплуатации вариатора JF011E возникают нарушения работы из-за перегрева агрегата. Повышенная температура негативно влияет на электрический привод регулировки передаточного отношения. Дополнительной проблемой является засорение клапана масляного насоса, происходящее из-за несвоевременной замены рабочей жидкости и фильтрующих элементов. Вариатор не предназначен для длительной работы на высоких скоростях и резких ускорений, поэтому у водителей с агрессивным стилем вождения коробка выходит из строя раньше положенного срока.

Перегрев

Для охлаждения коробки не предусмотрен дополнительный радиатор. При нормальных условиях эксплуатации картер и детали охлаждаются потоком воздуха, проходящего через моторный отсек. Но при движении со скоростью выше 140 км/ч в летнее время трансмиссия перегревается, что вызывает разрушение силового привода конусов и компонентов подачи масла.

Поломка редукционного клапана масляного насоса

Редукционный клапан jf011e cvt.

Масляная помпа высокого давления роторного типа оснащается редукционным клапаном, который заклинивает в промежуточном положении из-за попадания продуктов износа. Падение давления в системе приводит к ускоренному истиранию рабочих поверхностей конусов и элементов пластинчатого ремня. Владелец автомашины замечает неисправность по рывкам и подергиваниям, возникающим в процессе равномерного движения или разгона.

Поломка степ-мотора

При поломке электрического шагового мотора коробка работает с постоянным передаточным отношением, не реагируя на нажатие педали газа. Причиной выхода из строя элемента является перегрев или естественный износ компонентов (ресурс детали не более 150 тыс. км). Запрещается проверять работоспособность узла подачей напряжения на контакты, мотор работает от переменных импульсов тока, генерируемых блоком управления коробкой. Вместо изношенного степ-мотора ставится новый узел или двигатель, прошедший восстановительный ремонт (версия ребилд).

Неисправности с подшипниками

В конструкции коробки применены радиальные шариковые и роликовые подшипники качения. Роликовые элементы используются в наиболее нагруженных точках, поскольку выдерживают повышенные динамические и статические нагрузки. Износ тел качения и беговых дорожек происходит в силу естественных причин и из-за попадания продуктов разрушения ремня и конусов.

АКПП Jatco

«Автомат» JF414E сконструирован на базе 4-ступенчатой механической коробки передач, которую выпустила компания «Ниссан» в 80 году. За 30 лет МКПП совершенствовалась и менялась, догоняя мировые тенденции. Наконец к 2012 году преобразилась из механической в автоматическую и получила большую популярность среди любителей малолитражек.

Установить японский «автомат» на ВАЗ было немного сложнее и дороже, чем МКПП или «робота». Соответственно, в стоимости ремонта и обслуживания он также уступает.

Jatco начинает комплектовать Lada Granta в 2012 году. Чтобы адаптировать новую коробку к конструкции «Гранты», потребовалось полтора года. Совместные усилия инженеров «АвтоВАЗа» и Jatco увенчались успехом. Для окончательной настройки были привлечены австрийские специалисты компании AVL. Им предстояло сделать работу АКПП более динамичной.

Для совмещения «автомата» с двигателем конструкторы внесли изменения в некоторые узлы авто. Из-за большей массы коробки пришлось усилить переднюю подвеску. Картер стал литым (а не штампованным, как в предыдущих версиях). Поддон прикрепили прямо к гидротрансформатору, тем самым увеличив жёсткость конструкции. Вследствие всех манипуляций клиренс уменьшился на 20 мм.

Основные неисправности АКПП Aisin и методы их устранения

Распространенным дефектом является износ плиты клапанов гидравлического блока или незаменяемых компонентов. Ремонт заключается в очистке каналов и определении неисправных узлов, встречаются блоки упрощенного типа и узлы с температурными сенсорами.

Номер запчасти определяется по оригинальным каталогам, году выпуска автомобиля и маркировке на плите. В ранних версиях коробок Aisin блок клапанов является расходным элементом, ресурс узла не превышает 100-120 тыс. км, при частых перегревах деталь выходит из строя раньше.

Описание неисправностей и их устранения.

Изредка встречается проблема износа по планетарным рядам из-за недостаточной смазки узла. Образующаяся металлическая стружка ускоряет износ шестерен и заклинивает клапаны в гидравлическом блоке. Наблюдаются сбои при переключении скоростей, рывки и усиление шума при работе.

Необходимо вскрыть картер и демонтировать изношенный планетарный ряд, узел меняется на оригинальную деталь в сборе. Картер промывается от остатков стружки и грязи, устанавливается новый фильтрующий элемент.

Появление в рабочей жидкости стружки, сопровождаемое помутнением масла, указывает на износ втулок солнечной шестерни. Дефект возникает при частом интенсивном разгоне, недостаток смазки и дополнительная нагрузка от блока дифференциала начинают разрушать втулки и фрикционы.

Дефект встречался на машинах концерна VAG, выпущенных до 2006 г. После модернизации программного обеспечения неисправность исчезла.

Шум при работе коробки на холостом ходу указывает на повреждение муфты входного вала или разрушение рабочих лопаток гидротрансформатора. Коробка демонтируется и разбирается. В муфте меняют диски, гидротрансформатор меняется на новый узел в сборе.

Распространенной проблемой на машинах с пробегом является рывок при переходе на повышенную или пониженную передачу. Причинами дефекта являются попадание грязи, естественный износ клапанов гидравлического блока и несвоевременная замена жидкости.

В конструкции предусмотрен сетчатый фильтр, который не улавливает мелкодисперсные частицы, образующиеся при износе дисков. Ситуация усугубляется длительным движением на высоких скоростях (более 170 км/ч). Для восстановления нормальной работы потребуется переборка агрегата с заменой деталей.

В 6-ступенчатых коробках, выпущенных в начале 2000-х гг., используется гидродинамический трансформатор с расширенным диапазоном проскальзывания. Для блокировки применяется соленоид с электрическим управлением, позволяющий снизить расход топлива и увеличивающий износ тормозных накладок трансформатора.

Механическая часть рассчитана на весь ресурс коробки, но при загрязнении рабочей жидкости разрушается насос, а также втулки солнечных шестерен. На части коробок отмечается износ сателлитов, установленных в передней планетарной передаче.

Абразивные частицы изнашивают плиту гидроблока, которая меняется целиком или восстанавливается в условиях специализированного сервиса. Загрязнения негативно влияют на резиновые уплотнения, что приводит к повреждению поршней блока управления сцеплениями.

Мануалы, Коды неисправности OBD II

Большая часть кратких «мануалов АКПП» для типичной диагностики для данной АКПП внесена на страницы соответствующих трансмиссий.

Если вам нужен подробный мануал, то ищите в сети каталоги по кодовому слову «Митчелл (Mitchel)» или «ATSG». Это очень объемные каталоги (на английском) по ремонту большинства АКПП.

Для желающих «пообщаться» — есть форумы и социальные сети. По каждой автомашине и автомату существует множество форумов в интернете и есть ютьюб, где можно найти ответы на популярные вопросы по устройству и ремонту АКПП. Забиваете в Яндекс «ремонт акпп #. » и море информации у ваших ног.

Как читать мануалы?

1. Соленоиды.

Какой соленоид отвечает за переключение 2-3 (или 3-2)?

Мануал самой популярной в ремонте AW55-50SN:

Для 6-ти ступенчатых коробок эта система еще более усложнена. Причем, если для Айсиновских коробок еще выпускаются мануалы для мастеров, то для очень сложных и капризных VFS-соленоидов ZF такие тесты с омметром и компрессором не проводятся, а соленоиды проверяются на диагностическом оборудовании, и часто заменяются всем комплектом.

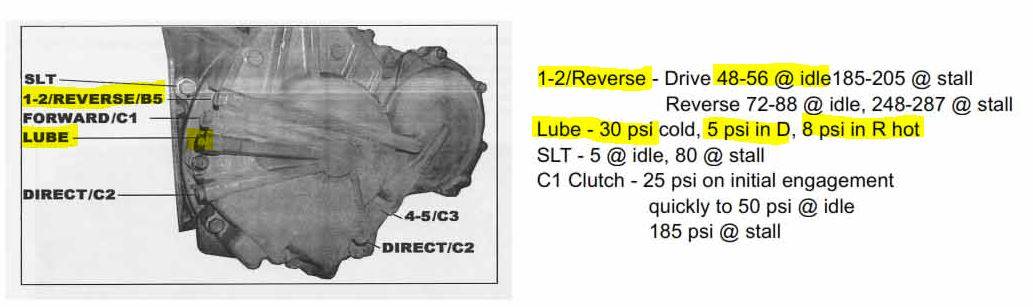

2. Проверка давления масла.

слева

3. Моменты затяжки болтов. Для каждого типа крепления существуют свои рекомендуемые моменты затяжки болтов. Используются таблицы, в которых дана эта информация. Для некоторых поддонов имеется даже инструкция в какой последовательности нужно закручивать болты, чтобы обеспечить герметичность и долгую жизнь поддона.

Зазоры между фрикционами в пакетах

Таблицы в мануалах указывают какими должны быть зазоры в сжатом и разомкнутом расстоянии. Проверяются подачей давления (воздух) в пакет и проверкой микрометром на сколько разошлись (сомкнулись) диски пакета. (слева)

Наш принцип отбора таблиц для мануала:

— Принцип «Пресижн»: самые необходимые страницы, часто запрашиваемые для ремонтов именно этой АКПП:

— Справочная информация по маслу ATF.

— Моменты затяжки болтов.

— шарики в клапанной плите,

— распиновка фишки для теста соленоидов.

— Какой пакет сцепления на какой скорости работает. Поток мощности.

— Зазоры между фрикционами в пакетах.

Codes OBD-II in English →

ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей

Мы работаем на рынке запчастей АКПП с 2006 года

На каких авто устанавливалось это семейство АКПП:

Эта коробка оказалась настолько востребованной, что было разработано множество подмодификаций 09G для двигателей от 1.4 до 3.5 с различными передаточными числами и соответственно настройками компьютера для производства машин группы VAG по всему свету, поэтому данные в таблице устаревают каждый месяц.

Авто	Модель	Год выпуска	Страна сборки		Двигатель	Модель	Альтернативное имя
AUDI	A4	06-..	BEL DEU	6 SP F/AWD	L4 2.0L	TF-61SN
AUDI	A3	03-..	BEL DEU	6 SP F/AWD	L4 1.6L 2.0L	TF-61SN
AUDI	TT	03-08	HUN	6 SP F/AWD	L4 1.8L 2.0L 3.2L	09G	TF-60SN
MINI	COLORADO	10-..	AUT	6 SP FWD	L4 1.6L	TF-61SN
MINI	MINI/ MINI CLUBMAN	05-..	ITA UK	6 SP FWD	L4 1.6L	TF-60SN
MINI	MINI /MINI CLUBMAN	06-..	UK	6 SP FWD	L4 1.4L 1.6L	TF-61SN
SAAB	9’3	09-..	SWE	6 SP FWD	L4 2.0L	TF-60SN
SEAT	ALTEA/ XL	04-10	ESP	6 SP FWD	L4 1.4 1.6 1.9L 2.0L	TF-61SN
SEAT	LEON	05-09	ESP	6 SP FWD	L4 1.4 1.6 2.0L	TF-61SN
SEAT	TOLEDO	04-07	ESP	6 SP FWD	L4 1.6 1.9L 2.0L	TF-61SN
SKODA	FABIA	08-..	CHN RUS UKR	6 SP FWD	L4 1.4L 1.6L	TF-61SN
SKODA	OCTAVIA	04-..	CHN CZE RUS SVK UKR	6 SP FWD	L4 1.4L 1.6L 1.8L 2.0L	TF-61SN
SKODA	ROOMSTER	06-10	CZE	6 SP FWD	L4 1.6L	TF-61SN
SKODA	SUPERB	09-..	CHN	6 SP FWD	L4 1.8L	TF-61SN
SKODA	SUPERB	09-..	CHN	6 SP F/AWD	L4 2.0L V6 3.2L	TF-60SN
VOLKSWAGEN	BEETLE /BEETLE CONVERTIBLE	03-..	MEX	6 SP FWD	L4 1.8L 1.9L 2.0L L5 2.5L	09G	AISIN TF-60SN
VOLKSWAGEN	BORA	08-..	CHN	6 SP FWD	L4 1.6L 2.0L	TF-61SN
VOLKSWAGEN	GOLF	07-..	BRA	6 SP FWD	L4 2.0L	09G	AISIN TF-60SN
VOLKSWAGEN	GOLF/ GOLF PLUS	03-..	BEL DEU	6 SP FWD	L4 1.6L 2.0L 2.5L	TF-61SN
VOLKSWAGEN	JETTA/ JETTA WAGON	05-..	MEX UKR	6 SP FWD	L4 1.9L 2.0L L5 2.5L	09G	AISIN TF-60SN
VOLKSWAGEN	JETTA/ JETTA WAGON	05-10	MEX RUS ZAF	6 SP FWD	L4 1.6L 2.0L	TF-61SN
VOLKSWAGEN	LAVIDA	08-..	CHN	6 SP FWD	L4 1.6L 2.0L	TF-61SN
VOLKSWAGEN	PASSAT	05-09	GIH RUS	6 SP FWD	L4 2.0L V6 3.6L	09G	AISIN TF-60SN
VOLKSWAGEN	PASSAT	06-08		6 SP F/AWD	V6 3.6L	09M
VOLKSWAGEN	PASSAT	05-..	CHN DEU RUS	6 SP FWD	L4 1.8L 2.0L	TF-61SN
VOLKSWAGEN	POLO	02-..	BEL GIH CHN SVK ZAF	6 SP FWD	L4 1.4L 1.6L	TF-61SN
VOLKSWAGEN	SAGITAR	06-..	CHN	6 SP FWD	L4 1.6L 1.8L 2.0L	TF-61SN
VOLKSWAGEN	SHARAN	11	PRT	7 SP FWD	L4 2.0L	09G	AISIN TF-60SN
VOLKSWAGEN	TIGUAN	07-..	CHN DEU RUS	6 SP FWD	L4 2.0L	09M
VOLKSWAGEN	TIGUAN	08-09		6 SP F/AWD	L4 1.4L 2.0L	TF-61SN
VOLKSWAGEN	TOURAN	03-06	DEU	6 SP FWD	L4 1.6L 1.9L	09G	AISIN TF-60SN
VOLKSWAGEN	TOURAN	05-..	CHN	6 SP FWD	L4 1.8L 2.0L	TF-61SN
VOLKSWAGEN	TRANSPORTER	03-09	DEU POL	6 SP FWD	L5 2.5L V6 3.2L	TF-61SN
FAW	BESTURN B50	09-..	CHN	6 SP FWD	L4 1.6L 1.8L	TF-61SN
FORD	MONDEO	07-..	CHN	6 SP F/AWD	L4 2.0L 2.3L	TF-61SN

Технические характеристики aisin aw60 41sn af17

Именно коробка Aisin AF17 (AW60 41sn) стала успешной. Эта серия была адаптирована на базовые модели малолитражных транспортных средств. Компания Айсин Варнер (Aisin Warner) разработала первые модификации серии AW60 41 sn в 1995 году. Американцы дали ей название AF 13.

Тремя годами позже японская компания Айсин произвела на свет более усиленную модификацию вышеописанной коробки в серии AW60 41sn. При этом были излечены многие болезни, с которыми сталкивались автовладельца АКПП AF 13.

С 1998 года по 2011 годы модификация AF17 имела широкую популярность и устанавливалась на автомобили от многих производителей. АКПП использовалась на транспортных средствах с объем двигателя не более 1,8 литра. А крутящий момент составлял 180 Нм.

Производитель изначально устанавливает жизненный ресурс АКПП без капитального ремонта в 300 тысяч километров пробега. При этом рекомендуется регулярная смена трансмиссионной жидкости через каждые восемьдесят тысяч километров. А также АКПП нуждается только в оригинальной смазке от производителя – Toyota ATF Type IV.

Основные неисправности АКПП Aisin: когда пора в сервис?

Главным преимуществом АКПП Aisin считается конструкционная простота, что гарантирует долгий ресурс эксплуатации и высокую ремонтопригодность трансмиссии в случае поломки. Среднестатистический ресурс эксплуатации АКПП Aisin составляет 200-250 000 км пробега, вариаторов Aisin – 150-180 000 км. При этом запас прочности АКПП напрямую зависит от качества обслуживания.

Типовыми неисправностями АКПП Aisin, свидетельствующими об необходимости в скором ремонте, считаются:

• Рывки коробки после прогрева АКПП, проблемное переключение передач – как правило, причина заключается в засоренном гидроблоке и появлении нагара на соленоидах. Для устранения неисправности требуется замена поврежденных клапанов и полноценная промывка всех гидравлических полостей АКПП.
• Износ планетарного ряда передач – неисправность проявляется проблемным переключением и отказом передач, увеличением вибронагруженности трансмиссии. Данная проблема возникает в результате естественного износа сателлитов планетарных рядов, а также ступиц, валов и всех подшипников.
• Выход из строя маслонасоса – довольно редкая проблема, возникающая только при длительном масляном голодании гидронасоса или в результате его перегрузки. Проблема возникает проворачиванием втулки маслонасоса и утечкой всей трансмиссионной жидкости.

Обратите внимание! Любая из неисправностей АКПП Aisin влияет сразу на все механизмы внутри коробки передач, сокращая их ресурс эксплуатации и увеличивая износ трансмиссии. При обнаружении признаков поломки или в случае нетипичного поведения АКПП, рекомендуется провести внеплановую диагностику в сервисном центре

Помните, оперативное устранение проблемы на локальном уровне позволит продлить жизнь авто и снизить стоимость ремонта, игнорирование неисправности же может привести АКПП в полностью неремпригодное состояние.

Ремонт АКПП Aisin от профильного СТО с гарантией качества

Сеть сервисных центров АКПП Сервис профильно занимается обслуживанием и ремонтом АКПП Aisin в Москве и области. Наши мастера готовы устранить неисправность любой модели Aisin, независимо от сложности поломки, пробега или технического состояния трансмиссии. Обращаясь к нам, вы получаете:

• Бесплатную диагностику авто при условии дальнейшего ремонта.
• Проведение полной дефектовки и расчета стоимости работа до начала ремонта.
• Ремонт АКПП Aisin всего за 1-3 дня при условии наличия комплектующих на складе.
• Использование только оригинальных деталей и расходников при ремонте.
• Возможность эвакуации неисправного авто до ближайшего филиала АКПП Сервис.

Кроме того, АКПП Сервис предоставляет официальную гарантию на ремонт всех АКПП Aisin до 1 года или 60 000 км пробега, что полностью страхует наших клиентов от возможных проблем и финансовых рисков. Нам не стыдно смотреть в глаза своих клиентов!

Особенности техобслуживания АКПП 09G

При попадании АКПП TF 61 SN на СТО проверяется уровень трансмиссионной жидкости. Механики проверяют электросхему, хотя последняя редко выходит из строя, гидроблок, фрикционы. Во время капитального ремонта заменяется теплообменник на внешний радиатор. Так как первый забивается настолько плотно, что промывка не помогает.

На моделях GTY Фольцвагена Джетта меняется масляный фильтр под номером 134010С. Это редкая модификация фильтрующего устройства на российском рынке. Для модификаций KGJ используется масляный фильтр 134010А. Это фильтрующее устройство также трудно найти на рынке.

На остальных моделях оригинальные фильтры почти не используются, а механики заменяют их качественными китайскими модификациями.

Внимание! Для авто с большим пробегом устанавливается дополнительный внешний фильтр тонкой очистки для АКПП 09G. Он позволяет жидкости долго не терять своих смазывающих свойств и уменьшает скорость износа механических деталей.

Проверка уровня и состояния масла в АКПП 09G

Автомат 09 G очень чувствителен к масляному голоданию. Необходимо проверять количество и качество масла каждые двадцать тысяч километров пробега.

А после пятидесяти тысяч рекомендуется полная замена смазывающего средства и масляного фильтра. Вместе с полной заменой трансмиссионной жидкости нужно почистить поддон от элементов износа, которые накапливаются во время эксплуатации АКПП 09G.

Внимание! После 90 000 тысяч километров пробега масло АКПП 09Gтеряет свои охлаждающие свойства.

Замена трансмиссионной жидкости в АКПП 09G

Замена ATF производится как обычно. Рекомендуется заменять масло каждые 60 000 километров, если используется система охлаждения с дополнительным радиатором. Если же последний не установлен, то 40 000 км – это предел, когда необходимо будет заменить масло.

Если не найти оригинальной трансмиссионной жидкости от айсиновской коробки 09G, то можно использовать следующие аналоги:

• Mobil ATF 3309;
• Ravenol T IV Fluid.

Потребуется около 6 литров для полной замены смазывающего средства.

Внимание! Выбор масла должен осуществляться в соответствии с номерным допуском: G05 502 5A2, который обычно указывается на упаковке.

Характеристика

Итак, что это за трансмиссия? Это автоматическая коробка передач японского производства, которая может быть рассчитана на разное число ступеней. Изначально производились только четырехступенчатые коробки. Сейчас большую популярность обрела АКПП «Айсин» 6-ст.

Такая коробка устанавливается на большинство машин бюджетного и среднего класса. Что касается премиум-сегмента, здесь предусматривается восьмиступенчатая коробка передач марки АА80Е. В устройство АКПП «Айсин» входят:

• Гидротрансформатор.
• Гидроблок.
• Планетарный ряд шестерен.
• Дифференциал (касается переднеприводных авто).
• Система охлаждения.
• Насос.
• Система управления.

Внутреннее пространство коробки заполнено специальным маслом. Это АТФ-жидкость. Она не только смазывает трущиеся детали, но и позволяет передавать крутящий момент, выполняя функцию «мокрого» сцепления.

Диагностика

Как понять, что коробка требует ремонта? Об этом могут сообщить несколько сторонних признаков:

• Рывки при попытке набора скорости. Обычно это случается при переключении с первой на вторую передачу.
• Пинки при стоянке. Это ощущается, когда водитель переводит селектор коробки из режима «Паркинг» в «Драйв». Кажется, что машина при этом срывается с места.
• Потеря динамики разгона. Это проявляется в пробуксовке на одной из передач, либо сразу на нескольких.

Также нужно следить и за уровнем масла. Если его будет недостаточно, это приведет к падению давления в системе, а также к перегреву трансмиссии.

Ремонт АКПП 09G (Фольксваген, Шкода, Ауди)

Компания АКППХЕЛП профессионально занимаемся ремонтом АКПП 09G, от производителя Фольксваген. Ниже мы расскажем о наиболее распространенных поломках данной трансмиссии, на собственных примерах постараемся продемонстрировать как происходит процесс работы с данной трансмиссией у нас. К слову, за последний год мы отремонтировали более 120 агрегатов TF60SN серии, и можем с уверенностью сказать, что любую проблему можно диагностировать до «дефектовки» коробки передач. Отчеты о наших работах Вы всегда можете посмотреть в разделах марок (VW, Audi, Skoda) и в нашем инстаграм аккаунте. Так же мы производим ремонт гидроблоков 09 G.

Распространённые неисправности

Наиболее часто неисправности связаны с необходимостью более своевременной замены масла. Для правильного функционирования АКПП требуется заменять масло через каждые 40 тысяч километров пробега или раз в 3 года. Признаками поломки могут быть рывки при переключении с 4 на 5 скорость и обратно

Рывки при переходе с 1 на 2 скорость не должны привлекать внимание. Это нормально для коробок Aisin. Причиной неполадок является износ, в результате которого в АКПП образуется металлобумажная стружка

Она забивает микрофильтры внутри соленоида и затрудняет проход масла

Причиной неполадок является износ, в результате которого в АКПП образуется металлобумажная стружка. Она забивает микрофильтры внутри соленоида и затрудняет проход масла.

Неисправности могут быть связаны с износом фрикционных дисков. При ремонте требуется полностью перебирать коробку и очищать детали от стружки и налёта. Для предотвращения поломок эти агрегаты не рекомендуется подвергать таким предельным нагрузкам, как пробуксовывание. Чтобы избежать проблем, связанных с преждевременным выходом из строя коробки «Айсин», нужно соблюдать правила эксплуатации:

• прогревать не только двигатель, но и АКПП, переключая её режимы, чтобы разогреть и распределить масло по каналам;
• не переключать Aisin коробку передач в режим нейтраль на каждой остановке или при движении под гору;
• не производить переключения направления движения в АКПП до полной остановки;
• сохранять температуру на уровне 80 — 90° С.

Гидроблок Aisin — элемент, имеющий высокую надёжность, но он должен обладать высокой точностью в работе. Поэтому при любых неисправностях трансмиссии нужно обращаться в сервисный центр, где произведут качественный и оперативный ремонт.

Для увеличения ресурса коробки передач нужно вовремя производить профилактический и текущий ремонт и не допускать серьёзных поломок. Обеспеченность запчастями для этой АКПП хорошая. В сервисных центрах обычно имеются нужные детали в наличии или под заказ.

Ремонт

Как производится ремонт вышеперечисленных неисправностей? Для этого производится замена:

• Уплотнительных элементов. К ним относят сальники и прокладки. Это обязательная процедура, которую нужно делать, если сгорают фрикционы. Загрязненное масло, насыщенное продуктами износа, приводит к износу тефлоновых колец. Они изготавливаются с определенными допусками. В случае малейшего износа, начинает «травить» АТФ-жидкость.
• Фрикционов. Они не подвергаются восстановлению и меняются в комплекте. В случае, если было диагностировано сгорание стальных дисков, меняется и масло, так как оно загрязняется тугоплавкими смолами. Также выполняется и установка новых стальных дисков.
• Соленоидов. Их замену выполняют только после разборки гидравлического блока и дефектовки. Осматривается также и планетарный ряд. Он тоже может требовать замены, но крайне редко.
• Прокладки поддона. Это самая безобидная операция. Обычно требуется после смены масла, когда был демонтирован сам поддон с целью установки фильтра.
• Втулка насоса и сальник. Эти элементы со временем может разбивать. Этому способствуют постоянные вибрации от фрикциона блокировочной муфты.

Чем примечательны коробки Aisin и на какие модели ставятся

Автоматические КПП Айсин разработаны одноименной японской фирмой совместно с немецкой компанией VAG. Высокая надежность, инновационные решения и простота обслуживания агрегатов привлекают многих производителей как малолитражных автомобилей, так и внедорожников и городских кроссоверов. С 60‐ых годов этими агрегатами оснащаются многие модели Mercedes, Kia, BMW, Nissan, Hyundai. Главная особенность АКПП Aisin — модернизированный гидроблок, обеспечивающий полноценную смазку конструкции. Он позволил сделать коробку полностью автоматизированной и более компактной, благодаря чему машина потребляет меньшее количество топлива. Особенно долгим сроком службы отличаются 4‐ступенчатые коробки А340, которые устанавливаются на мощные внедорожники Toyota, Isuzu.

Руководство (мануал) по ремонту АКПП 09G/09M/TF-60/61SN

Шестиступенчатую трансмиссию (согласно с классификацией Aisin Co — TF60-SN) начиная с 2003-го, устанавливают во все автомобили Ауди и Фольксваген, которые оборудованы передним приводом — А4, А3, ТТ. При этом, их объем двигателя составлял 1,4-2,0 литра (например, Шкода, Поло и другие). БМВ присвоило данной АКПП, в своей классификации, обозначение BMW GA6F21WA. Разработкой трансмиссии занималось японское предприятие Айсин (техническое задание от VAG). К слову, заказчик также взял участие в разработке — VAG помогли с электроникой, ЭБУ, моторами и другими агрегатами.

Показатель крутящего момента в этой трансмиссии может достигать отметки 280Нм.

Обкатав 09G и устранив выявленный недостатки, разработчики начали выпускать модификации данной АКПП, первые из которых получили обозначения 09М, 09K. Ими были оборудованы автомобили, имеющие двигатель до 3,5 литров (Transporter, Passat и другие).

2003-й также ознаменовался выходом модификации шестиступенчатой 09D (которая также обозначается как TR60-SN).

Разработкой данного семейства трансмиссий занималась японская компания Айсин совместно с немецкой фирмой VAG. К слову, VAG отвечала за функционирование компьютерной системы ЭБУ, а также за исправную работу соленоидов. После этого многие автолюбители остались в недоумении — кто больше ответственен за неудачи, и кто поспособствовал реализации успешных элементов данного проекта?

Разработка

Итак, обкатывать TF-60SN (она же 09G) решили на Мини, после чего, в 2009-ом, уже доработанную версию, установили на Сааб 9’3 и Шкоду Superb.

Достаточно много автопроизводителей заинтересовалось модифицированной моделью 09K, поддерживающую значение крутящего момента на отметке 400Нм. Автомастера называют ее также TF-61SN. Хоть данная классификация не очень удобна (в отличие от немецкой — 09 G) и пользуются ею нечасто.

09K вначале испытывали на таких автомобилях, как Transpotrer, Golf и Polo. После исправления недочетов первой версии, ее начали устанавливать на Фабии, Октавии, Пассаты, Румстеры, Сеаты, Шкоды… Данная модель распространилась повсеместно, включая отечественный рынок. Начиная с 2005 года, эта трансмиссия попала на китайский и британский автомобильные рынки.

В 2006-ом году немецкие разработчики представили общественности очередную вариацию этой АКПП — 09М (вначале ею был оборудован лишь Транспортер 3.2lVW ). Затем модель перекочевала в Пассат (3,6 литра, полноприводный). К слову, большинство деталей этой модели взаимозаменяемы с 09К. Поддерживаемый крутящий момент составляет 450Нм.

Сегодня модель превратилась в надежную инновационную трансмиссию, имеющую высокую функциональность и прекрасные эксплуатационные характеристики. Конкуренцию этой АКПП могут составить разве что TF80SC и ZF-6HP21-26. Что касается даже семиступенчатых автоматических коробок DQ200 (имеется в виду тип ДСГ), то 09 версия успешно соперничает даже с ними. Основными качествами 09G является её неприхотливость, надежность, экономичность обслуживания и ремонта ДСГ.

Надежность

Отметим, что в 09G используются масла G0 52 025 A2 (синтетические, тип — ATF). Чтобы произвести полную замену (не учитывая теплообменник и радиатор), нужно около 7 литров. В модификациях, рассчитанных на 2,5-литровые движки, имеется большой теплообменник. Нечасто попадающие в ремонт 3-литровые двигатели оборудованы специальным охлаждающим радиатором (в нем также имеется дополнительное масло).

Следует учитывать, что для этой АКПП особенно важно установить оптимальный уровень масла. Его следует проверять в температурных условиях 40° (допустимая погрешность — 5°)

Двигатель при этом, естественно, должен быть заведен. Уровень масла становится оптимальным, когда из контрольного отверстия, расположенного в поддоне устройства, вытечет небольшое количество маслянистой жидкости.

В целом, особенности трансмиссии TF60SN характерны для многих начальных версий шестиступенчатых АКПП. Все они вызваны тем, что масло в подобных трансмиссиях очень быстро загрязняется. Немаловажную роль в этом процессе играет фрикционная накладка гидравлического трансформатора, регулярно функционирующего в максимально напряженном режиме. Муфта в таких условиях проскальзывает, а на мотор постоянно воздействует высокая температура. Где-то в 2005-2006гг на смену данной трансмиссии пришла TF80SC — модель, более оптимизированная под электрику. Затем была выпущена восьмиступенчатая TR-80, ориентированная на заднеприводные автомобили.

Подводим итоги

Итак, мы выяснили, что собой представляет автоматическая коробка «Айсин». В целом, эта трансмиссия довольно надежная. Она не имеет хрупких узлов, как в ДСГ или в вариаторе, а также более стойко переносит нагрузки и перегревы. Но ничто не вечно, поэтому со временем коробка может потребовать внимания. Неисправности могут быть как по механической, так и по электрической части

Важно это выявить на ранней стадии. Иначе одна проблема повлечет за собой массу других

Также стоит отметить, что подбор клапанов-соленоидов для шестиступенчатых коробок «Айсин» производится по ВИН-номеру автомобиля.
