Замена масла в вариаторе Митсубиси Аутлендер 3 — все тонкости и нюансы, про которые не сказано в руководстве

Необходимость и периодичность замены

Менять трансмиссионную жидкость в вариаторе Mitsubishi Outlander нужно. Работа коробки связана с условиями повышенных нагрузок. Задача смазки, минимизировать нагрузки и сделать процесс износа как можно меньшим.

Функции, выполняемые жидкостью:

  • Устранение перегрева деталей и механизмов коробки, путём отвода излишков тепла;
  • Устранение и отвод продуктов износа, образованных в коробке;
  • Антикоррозионная защита механизмов и деталей коробки;
  • Заполнение пустот в местах соединения деталей коробки;
  • Преобразование и передача энергии через коробку;
  • Создание фрикционного сцепления в коробке.

Правильное выполнение этих функций, ведет к тому, что смазка стареет и приходит в негодность. Повышенные температуры и силы трения, главный враг трансмиссионной жидкости, насыщающей масло продуктами износа. Переизбыток частиц превращает смазку из союзника во врага коробки. Включения играют роль абразива, ускоряя процесс износа механизма. Замена масла в АКПП  Митсубиси Аутлендер избегает негативного воздействия и продлевает ресурс вариатора.

Японские конструкторы, разрабатывавшие вариатор, уверяют, что агрегат способен отработать расчетный срок без замены трансмиссионной жидкости. Такое утверждение не соответствует реалиям нашего региона, в котором используется транспортное средство. Опытными механиками, регулярная замена масла в вариаторе Митсубиси Аутлендер проводится не реже одного раза каждые 80 тысяч километров пробега.

Полная замена масла

Для проведения сервисного обслуживания технические центры имеют в своём арсенале специальное оборудование. При отсутствии оборудования действуем в следующей последовательности.

  1. Подставив снизу ёмкость для сбора отработки, отсоединяем шланг, по которому лубрикант поступает из АКПП к маслоохладителю, объединённому в один блок с радиатором охлаждения. Это необходимо для очистки трубопровода и самого маслоохладителя от грязи.
  2. Заводим мотор и оставляем его работать на холостых оборотах, установив селектор коробки передач в положение «P» или «N» в течение одной минуты, не более. Если масло потечёт раньше, двигатель сразу глушим.
  3. Ждём, пока сольётся смазка. Должно стечь порядка 3,5 литра.
  4. Откручиваем расположенную в нижней части картера АКПП сливную пробку (место её расположения можно увидеть на фото) и сливаем остаток отработки. Стечёт около 2-х литров.
  5. Заворачиваем пробку с усилием 34 Нм.
  6. Через трубку щупа заливаем флюид в количестве, равном общему количеству слитого через шланг и пробку лубриканта.
  7. Повторяем операции, описанные в пунктах 2 – 6 до тех пор, пока через шланг маслоохладителя не начнёт поступать свежее масло.
  8. Подсоединяем шланг на место и заливаем смазку до уровня «COLD» на щупе. Устанавливаем щуп на место.
  9. Запускаем мотор и даём ему поработать на холостых оборотах пару минут.
  10. Выжимаем педаль тормоза и перемещаем селектор через все позиции.
  11. Смотрим на щуп. Если лубрикант ниже отметки «COLD», доливаем.
  12. Проезжаем несколько километров для прогрева трансмиссии до рабочей температуры. Если всё сделано правильно, уровень поднимется до отметки «HOT». Излишек необходимо удалить через сливную пробку.

Основные этапы замены отработавшего масла

Провести замену масла в вариаторе Митсубиси Аутлендер XL, точно также как и на других версиях данной иномарки, можно как самостоятельно, так и с помощью компетентных специалистов. В приоритете у водителей-новичков остается второй вариант. Автовладельцы со стажем предпочитают своими руками проделывать подобные работы.

Отдавать предпочтения следует оригинальным маслам. Например, для серии XL подойдет DIA QUEEN CVTF-J1. Преимущество данной жидкости в том, что она обеспечивает максимальную защиту от износа, независимо от того, в каком режиме эксплуатируется машина.

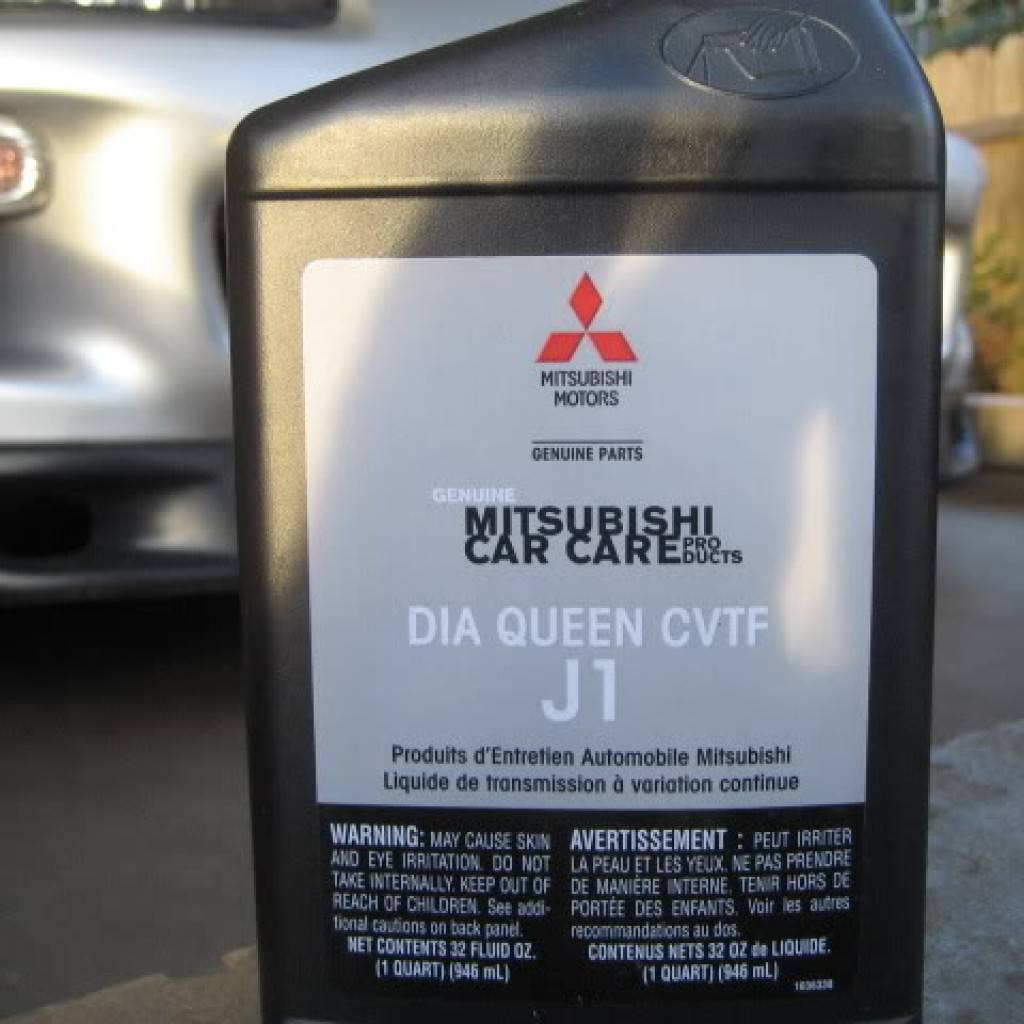

DIA QUEEN CVTF-J1

Алгоритм действий:

  1. Необходимо прогретую иномарку загнать на ровную площадку. Как правило, в качестве такой площадки выступает смотровая яма. Водителю должно быть обеспечено максимум пространства для работ по замене. Необходимость прогрева машины в том, чтобы было возможно максимально эффективно осуществить правильный замер уровня горючего.
  2. При помощи щупа представляется возможным осуществить замер трансмиссионной жидкости. На щупе присутствуют следующие отметки: «Cold», «Medium» и «Hot». Уровень горючего должен находиться в районе последней отметки.
  3. Целесообразно снять имеющуюся защиту с картера, которая предназначена для предотвращения механических повреждений. Она закреплена болтами. Понадобится тряпка, чтобы протереть картер вариатора. Защита картера расположена под днищем иномарки.
  4. Необходимо прикрепить лейку к картеру близи сливной пробки.
  5. Откручивается пробка, после чего вооружившись тазиком, следует подождать, пока сольется старое масло (около 6 литров).
  6. Заливать в систему Аутлендер ХЛ нужно столько масла, сколько и слилось. Далее необходимо привести в действие силовую установку, поочередно несколько раз переключать передачи. После данной процедуры стоит снова проверить имеющийся уровень масла в вариаторе, при необходимости долить его.

Замена масла в вариаторе Митсубиси Аутлендер 3 Оставить комментарий

Всем привет! В данном материале я расскажу Вам, как выполняется замена масла в вариаторе Митсубиси Аутлендер 3. Я сомневаюсь, что большинству нужна теория, поэтому сокращу ее до минимума. Итак, поехали.

Интервал замены масла в вариаторе Митсубиси Аутлендер 3

По техническому регламенту жидкость вариатора Аутлендер 3 меняется через 75 тыс. км пробега или через три года, в зависимости от того, что наступит раньше. Но если делать все по уму, то лучше сократить интервал замены вдвое. Я видел состояние жидкости, на которой наездили около 70 тыс. км – не скажу, что она была первой свежести. Я бы лично в данном случае менял жидкость вариатора через 5 тысяч км. или через 2 года. Дело в том, что в нашем случае официалы меняют масло вариатора на последнем ТО и они не очень то заинтересованы в его «долгой и счастливой жизни». Гарантийный срок он точно проходит, а дальше уже это головная боль клиента. Поэтому я не особо то доверяю всем регламентам, которые пишут дилеры. Ну а дальше уже Ваше дело.

Какие расходники будут нужны для замены масла в вариаторе Митсубиси Аутлендер 3?

1. Основным расходником является жидкость вариатора Mitsubishi CVTF J4, которую можно найти по артикулу MZ320288 или MZ320185.

Для замены надо примерно 5 л. Готовьтесь к тому, что цена на данный продукт кусается… Дорого, больно, обидно… от 1400 за литр и выше у нас в регионе. Для тех, кто не готов отстегнуть такую сумму на замену масла в вариаторе Митсубиси Аутлендер 3, то милости просим рассмотреть аналоги – AISIN CVT Fluid Excelent – артикул CVTF7004, CVTF7020 или IDEMITSU MULTI CVTF (артикулы 30301201-746, 30455013-520).

2. Фильтр охладителя масла АКПП. У оригинального Mitsubishi артикул 2824A006.

3. Уплотнительное кольцо охладителя масла АКПП Mitsubishi с 2920A096.

4. Шайба сливной пробки картера АКПП Mitsubishi 2705A013.

Процесс замены масла в вариаторе Митсубиси Аутлендер 3

Замена масла вариатора Митсубиси Аутлендер начинается с прогрева жидкости коробки до рабочей температуры. Все работы удобнее выполнять в гараже, оборудованном ямой.

1. Подготавливаем емкость для старого масла и отворачиваем сливную пробку на картере КПП. Ждем пока масло полностью сольется. В это время можно начать выполнять работы в подкапотной части автомобиля.

2. Снимаем воздуховод воздушного фильтра. Он крепится двумя клипсами. Просто поддеваем их плоской отверткой и вытягиваем вверх. Сам воздуховод убираем в сторону.

3. Отсоединяем клеммы аккумулятора, убираем его крепеж и демонтируем площадку. Делается это все просто, поэтому пояснять особо нечего. Все смотрите на фото ниже.

4. Демонтируем два кронштейна, изображенных на фото ниже.

5. Теперь у нас появился доступ к охладителю масла АКПП.

Отворачиваем 4 болта и вынимаем старый фильтр. На его место ставим новый и сразу меняем уплотнительное кольцо.

Все собираем в обратном порядке.

6. Теперь можно заменить новую шайбу пробки АКПП и затянуть ее.

7. Новое масло заливаем через отверстие щупа контроля уровня масла. Для удобства используется воронка с тонким «носиком». Контролируется все тем же щупом. После того, как нужный уровень установился, заводим мотор и включаем каждый режим вариатора с небольшой задержкой.

8. Проверяем уровень масла в коробке. При необходимости доливаем нужное количество.

Вот собственно и все. Замена масла в вариаторе Митсубиси Аутлендер 3 на эотм может считаться оконченной.

Для более детального изучения процесса, предлагаю Вам посмотреть видео процесса, которое я нашел на известном видеохостинге. А для тех, кто не планирует продолжать делать ТО своего авто собственными силами, то рекомендую почитать статью Замена свечей зажигания Митсубиси Аутлендер на нашем сайте.

Замена масла в вариаторе Митсубиси Аутлендер 3 видео

1 Аутлендер 3 — когда менять масло в вариаторе

Со временем смазка стареет и теряет свои свойства, поэтому подлежит замене. Согласно установленной компанией Митсубиси периодичности, масло в вариаторе Аутлендер 3 должно меняться каждые 90000 км пробега. Производитель вариаторов JATCO рекомендует это делать каждые 30–45 тысяч километров. Но на самом деле нужно учитывать тот факт, что на масло пагубно влияют экстремальные условия, такие как повышенная температура. Такое происходит, когда вариатор работает с большими нагрузками.

Пока действует гарантия официального дилера, предпочтительнее все ТО проходить у него. Стоимость услуг у официалов очень высокая, поэтому большинство автовладельцев по истечении гарантийного срока стараются обслуживаться на сторонних СТО. А те, кто разбирается в автомобилях на высоком уровне, избегают по максимуму случаи стороннего вмешательства. Многие работы по техническому обслуживанию Аутлендера можно сделать своими руками. К такой работе относится и замена масла в вариаторе.

Несмотря на то, что принцип замены смазки в вариаторе и автоматической коробке передач сходны для разных автомобилей, для каждой модели есть свои отличия.

Для начала нужно определиться с моментом смены масла. Можно ждать указанного производителем пробега, по достижении которого следует это делать. Но если есть другие показания к смене, то не стоит с этим затягивать. К признакам того, что замена смазки необходима относятся:

  • непрозрачное или даже темное масло;
  • наличие посторонних примесей.

Выявляются эти признаки при обычном контроле уровня и состояния масла, который каждый автовладелец должен делать периодически на любом автомобиле. Для этого просто нужно вытащить щуп, определить уровень жидкости и вытереть его о белую салфетку.

Моторы и КПП устанавливаемые на Митсубиси Аутлендер

Автомобиль первого поколения оснащался двумя бензиновыми двигателями объемом 2,0 и 2,4 литра, а в 2004 году выпускалась машина с 2-литровым турбомотором мощностью 202 л. С.

С 2005 по 2012 год второе поколение Mitsubishi Outlander выпускалось с 2,0-литровым двигателем с механической коробкой передач и вариатором, а также с 2,4-литровым силовым агрегатом только с одним вариатором. Что касается более мощной 3-литровой версии на 223 л.с., то она оснащалась 6-ступенчатой ​​автоматической коробкой передач.

В 2012 году представлен Mitsubishi Outlander третьего поколения, но продажи начались только в конце 2013 года.

В 2014 году автомобиль прошел рестайлинг, в ходе которого изменился внешний вид и ряд технических компонентов.

Автомобиль предлагается в трех версиях двигателей объемом 2,0, 2,4 и 3,0 литра с механической коробкой передач, автоматической коробкой передач и корпусом вариатора (CVT).

Это значит:

  • 2,4 MIVEC 4B12 167 л.с
  • 3.0 4WD 6B31 230 л.с
  • 2.0 4WD 4B11 146 л.с

О варианте с бесступенчатой ​​трансмиссией остановимся подробнее.

Процесс замены масла в вариаторе

Перед тем как приступить к непосредственной замене жидкости в АКПП, нужно знать ее точный уровень. Замерять его можно при помощи щупа. Делается это при работающем двигателе, после того как ATF прогреется до 70-80 градусов — для этого нужно совершить небольшую поездку около 10-15 км. На щупе в автомобилях Митсубиси Аутлендер ХЛ нанесены три метки, образующие два интервала — «Cold» и «Hot». Как говорится в инструкции от производителя, верный уровень — это когда уровень жидкости находится ближе отметке «Hot». Следует отметить, что пренебрегать уровнем нельзя, поскольку если жидкости слишком много или мало, это негативно отражается на работе СVT.

Итак, приступаем к непосредственной замене:

Прогреваем авто до 70 градусов, совершив небольшую поездку. Если ATF будет горячим — оно лучше сольется и меньше старой жидкости останется в вариаторе.
Заезжаем на яму или эстакаду.
Точно замеряем количество ATF в вашем вариаторе — ровно такое же количество должно быть в коробке после смены жидкости.
Лезем под днище транспортного средства и демонтируем защиту картера. Для этого откручиваем два передних болта защиты, остальные два нужно просто ослабить, после чего нужно сдвинуть защиту вперед и снять.
Берем лейку, которую нужно прикрепить каким-то образом к днищу (в месте пробки для слива ATF). Это можно сделать при помощи веревок или проволоки. Закрепив лейку, приступаем к выкручиванию сливной пробки в поддоне CVT, предварительно подставив под лейку емкость для отработанного масла.

Ждем пока ATF полностью сольется. Для этого потребуется около 30-40 минут, должно слиться около 5,8-6 литров.
Далее, необходимо закрутить обратно пробку для слива

Берем новую, чистую лейку и через отверстие для проверки уровня жидкости заливаем ровно такое же количество масла, сколько у вас слилось
Это очень важно — ATF должно быть ровно столько же, не больше и не меньше.
Затем нужно сесть в автомобиль, завести мотор и подождать несколько минут. Также следует переключить все скорости поочередно, задерживая в каждом положении примерно на 30 секунд
Процедуру желательно повторить пять-семь раз

Это необходимо для того, чтобы часть отработанной жидкости, которая осталась в гидротрансформаторе, максимально обновилась и смешалась с новым ATF.
Теперь можно заглушить машину. Лезем под днище своего Mitsubishi, подставляем емкость и повторяем процесс замены. На практике во второй раз сливается также около 5,8-6 литров.
Теперь нужно снять все винты поддона

Осторожно, в поддоне останется масло! Поэтому аккуратно снимаем его и переливаем жидкость в емкость. В общей сложности во второй раз должно слиться около 6,2-6,3 литров

Если ATF полностью не сливается с поддона или там присутствуют продукты износа, в частности — металлическая стружка, то очищаем свой поддон специальным очистительным средством или ацетоном.
В нормально работающем авто с хорошо функционирующим снизу должна выглядеть примерно так:

Теперь нужно демонтировать фильтрующий элемент грубой очистки, промыть его и подождать, пока он высохнет.
Тем временем избавляемся от старой прокладки поддона при помощи ножа или шлицевой отвертки

Не на всех авто этот уплотнительный элемент в печальном состоянии, поэтому перед заменой трансмиссионной жидкости убедитесь — действительно ли вашему авто требуется его замена?
Устанавливаем на место фильтрующий компонент грубой очистки, устанавливаем магниты на поддон, ставим его на место.
Закручиваем обратно пробку для слива жидкости.
Теперь начинаем лить ATF в коробку — заливаем точно столько же жидкости, сколько вытекло во второй раз.
Заводим мотор, ждем несколько минут, переключаем все скорости на АКПП.
Проверяем уровень ATF по щупу, при необходимости добавляем небольшими порциями.
На этом процесс можно считать завершенным. После замены нужно еще несколько раз проверить уровень после поездок.

Как вы видите, процесс замены трансмиссионной жидкости в кроссоверах Outlander XL может показаться объемным, но на самом деле он является не таким уж сложным. Если строго придерживаться всех действий, описанных в инструкции, то с ним может справиться даже водитель-новичок.

Порядок замены

Алгоритм действий состоит из нескольких этапов — удаление старого масла, промывка, замена фильтра и заливка нового смазывающего состава. Рассмотрим каждый из шагов подробнее.

Удаление старой смазки

Порядок действий:

Как поменять масло в вариаторе рено колеос своими руками?

  1. Прогрейте масло в вариаторе, для этого прокатитесь несколько километров.
  2. Поставьте машину на эстакаду/яму или приподнимите с помощью подъемного устройства.
  3. Снимите защиту коробки переда, если она установлена (информация у кого ее нет — номер 2306 V2).
  4. Вытащите щуп замера трансмиссионной жидкости.
  5. Подставьте лейку для удаления отработавшей жидкости, а ее конец опустите в подготовленную тару.
  6. Оденьте резиновые перчатки чтобы не обжиться или используйте ветошь.
  7. Выкрутите сливную крышку головкой на 19.
  8. Дождитесь полного сливам масла. Этот объем должен соответствовать 6 л.

Отметим, что можно обойтись без лейки, но в таком случае емкость необходимо подносить прямо к отверстию.

Очистка вариатора Митсубиси Аутлендер 3 (при полной замене)

Для этого:

  1. Закрутите сливное отверстие КПП (используйте пробку и шайбу).
  2. Заполните чистую смазку в объеме 6 л.
  3. Поставьте щуп в отверстие вариатора.
  4. Запустите силовой узел и подержите его в рабочем состоянии две-три минуты.
  5. Переместите ручку АКПП в разные режимы. На каждом этапе делайте небольшую паузу в переключении каждые полминуты.
  6. Выполните процесс переключения, как минимум, 10 раз.
  7. Глушите двигатель и слейте жидкость по приведенной выше схеме.

Замена фильтра и чистка поддона

Выполните следующие действия:

Демонтируйте воздуховод. Для этого отщелкните клипсы и потяните их вверх (их будет две). Снимите картер вариатора и слейте остатки грязного масла. Осмотрите картер и магниты КПП на факт повреждений, выполните чистку от загрязнений и металлической стружки. Параллельно осмотрите другие элементы вариатора (хотя бы визуально). Замените фильтр поддона или промойте (используйте головку на 10, нужно выкрутить три болта – один длинный и два коротких). Будьте осторожны, ведь в нем также имеется масло. Если решили только промыть, то для этого используйте любую жидкость, к примеру, для очистки карбюратора. После этого протрите фильтр и болты его крепления чистой ветошью. Поменяйте прокладку фильтра поддона 2824А005, чтобы не допустить подсоса воздуха. Очистите магниты от грязи. Перед установкой хорошо протрите поддон и пройдитесь чем-то обезжиривающим. Снимите АКБ и его опору. Подставка фиксируется с помощью четырех болтовых соединений. Для откручивания широкой планки может потребоваться длинное плечо для ключа, ведь по-иному трудно подлезть. Снимите теплообменник при этому будьте осторожны, со всех щелей потечет масло, поэтому делать это лучше при снятом поддоне. Сразу замените уплотнитель 2920А096. Вытяните фильтр вариатора и замените его

Обратите внимание, что при замене, очень часто резиновая прокладка остается внизу. Она, как правило, отрывается. Ее нужно достать и заменить (идет в комплекте с новым фильтром)

Установите чистые магниты и прокладки на место. Поставьте два фильтра, теплообменник, поддон на штатные места

Ее нужно достать и заменить (идет в комплекте с новым фильтром). Установите чистые магниты и прокладки на место. Поставьте два фильтра, теплообменник, поддон на штатные места.

Важно! Можно обойтись и без снятия АКБ с опорой. В таком случае выкручивать болты необходим с ямы. Для этого:

Для этого:

  1. Поддомкратьте авто.
  2. Снимите левое переднее колесо, пластиковую защиту на клипсах и подкрылок.
  3. В итоге, появится доступ к теплообменнику.

Как поменять масло в вариаторе тойота рав 4 своими руками?

Заливка нового масла (осуществляется через отверстие для измерения уровня щупа):

  1. Установите воронку в контрольное отверстие, чтобы не разлить масло.
  2. Залейте смазку до нужного уровня (около 5-6 литров).
  3. Заведите мотор и дайте ему поработать на ХХ.
  4. Плавно и последовательно переключайте передачи с небольшой остановкой на каждой (1-2 сек). Так сделайте несколько раз.
  5. Еще раз измерьте уровень масла в вариаторе Mitsubishi Outlander 3, а при необходимости выполните доливку. Особенности замера уровня масла в вариаторе смотрите дальше.
  6. Проверьте КПП на факт течи и при ее выявлении устраните причину.

На этом мероприятия завершены. Работу по промывке и очистке картера теоретически можно пропустить, но лучше этого не делать. При выборе промывочного средства подходит оригинальное масло для вариатора. Использовать что-то другое не рекомендуется.

После завершения работы через 30-40 км пробега проверьте картер вариатора на факт протечки. Если все нормально, сделайте доливку и продолжите эксплуатацию.

Когда это стоит делать?

Конечно, быстрый и легкий ответ — взглянуть на руководство пользователя и посмотреть, какое масло рекомендует производитель. Например, если вы ездите на Mitsubishi Outlander 3 2016 года, в руководстве рекомендуется использовать оригинальное синтетическое моторное масло 0W-20 Mitsubishi Motors для лучшей экономии топлива и запуска в холодную погоду, но также можно использовать масла класса 5W-20. Два числа говорят вам о вязкости масла или о том, как легко оно течет.

Если масло в двигателе слишком жидкое, оно также не будет герметизировать и смазывать двигатель, но если оно будет слишком густым, двигатель будет работать менее эффективно и его будет труднее запустить. Это также зависит от температуры: «W» в рейтинге означает «зима». Масло 5 Вт — это то, что обычно рекомендуется для зимы, но 0 Вт будет течь еще легче, когда на улице холодно.

Что понадобится для самостоятельной замены?

Замена трансмиссионной жидкости АКПП в автомобилях Mitsubishi Outlander XL не является трудоемким процессом, если вы имеете представление о том, что будете конкретно делать. Если вы никогда не сталкивались с этим или неуверены в своих силах, то смену ATF в вариаторной КПП лучше доверить профессионалам.

Итак, вы решили самостоятельно заменить ATF в вариаторе вашего Митсубиси Аутлендер ХЛ, значит вам заранее нужно подготовить:

  • ключ-головка на 19;
  • ключ-головка на 10 (понадобится длинная и короткая);
  • новое ATF DIA QUEEN CVTF-J1 12 литров;
  • уплотнительная резинка поддона № 2705А015;
  • шайба на пробку поддона (если она в вашем авто в удовлетворительном состоянии, то ее можно не менять);
  • очиститель поддона от отработанного ATF (можно взять ацетон или воспользоваться тряпками). Если карман позволяет, то купите специальный очиститель LIQUI MOL — его нужно просто залить в поддон, после чего просто слить старое масло с продуктами износа;
  • лейка (желательно 2 штуки);
  • нож или шлицевая отвертка;
  • ведро, таз или любая другая емкость для слива отработанного ATF;


Магниты поддона со стружкой

Процесс замены масла в вариаторе Митсубиси Аутлендер 3

Замена масла вариатора Митсубиси Аутлендер начинается с прогрева жидкости коробки до рабочей температуры. Все работы удобнее выполнять в гараже, оборудованном ямой.

1. Подготавливаем емкость для старого масла и отворачиваем сливную пробку на картере КПП. Ждем пока масло полностью сольется. В это время можно начать выполнять работы в подкапотной части автомобиля.

2. Снимаем воздуховод воздушного фильтра. Он крепится двумя клипсами. Просто поддеваем их плоской отверткой и вытягиваем вверх. Сам воздуховод убираем в сторону.

3. Отсоединяем клеммы аккумулятора, убираем его крепеж и демонтируем площадку. Делается это все просто, поэтому пояснять особо нечего. Все смотрите на фото ниже.

4. Демонтируем два кронштейна, изображенных на фото ниже.

5. Теперь у нас появился доступ к охладителю масла АКПП.

Отворачиваем 4 болта и вынимаем старый фильтр. На его место ставим новый и сразу меняем уплотнительное кольцо.

Все собираем в обратном порядке.

6. Теперь можно заменить новую шайбу пробки АКПП и затянуть ее.

7. Новое масло заливаем через отверстие щупа контроля уровня масла. Для удобства используется воронка с тонким “носиком”. Контролируется все тем же щупом. После того, как нужный уровень установился, заводим мотор и включаем каждый режим вариатора с небольшой задержкой.

8. Проверяем уровень масла в коробке. При необходимости доливаем нужное количество.

Вот собственно и все. Замена масла в вариаторе Митсубиси Аутлендер 3 на эотм может считаться оконченной.

Для более детального изучения процесса, предлагаю Вам посмотреть видео процесса, которое я нашел на известном видеохостинге. А для тех, кто не планирует продолжать делать ТО своего авто собственными силами, то рекомендую почитать статью

Последнее третье поколение знаменитого Митсубиси Аутлендер производится с 2012 года и по наше время. Автомобиль сделан на базе Mitsubishi GS. Имеет комплектации бензиновых агрегатов 2.0, 2.4, 3.0. и турбодизельным 2.2 литровым мотором. В 2015 году прошел лифтинг благодаря чему внешние очертания стали современней.

Обслуживание в виде замены масла аутлендера 3 выполнять не трудней других моделей митсубиси. Принцип остается один на всех. Старую отработку слил, новое свежее залил. Вместе с маслом меняются фильтр очистки и при необходимости уплотнительное кольцо.

Что такое деградация масла, и как сбросить показания счетчика

В блоке управления Mitsubishi Outlander 3 с вариатором есть так называемый счетчик деградации масла. Официальное название — уровень деградации масла вариатора. При расчете параметра учитывается только температура смазки в коробке передач.

Во время работы счетчик подсчитывает баллы по следующему принципу:

  • t, 0С от 110 до 119 — 4 балла / мин;
  • t, 0С от 100 до 109 — 2 балла / мин;
  • t, 0С от 90 до 99 — 1 балл / мин;
  • t, 0С от 140 и выше — 8 баллов / мин.
  • t, 0С менее 90 — нет балла;
  • t, 0С от 120 до 139 — 6 баллов / мин;

Как только температура достигает 138 ° C, отображается системная информация о перегреве коробки передач. Если этот параметр увеличить до 149 0С, привод работает в аварийном режиме.

Указанный счетчик предназначен только для информирования водителя и не дает никаких команд другим элементам автомобиля.

Информация со счетчика деградации может быть получена с помощью сканера MUT-3 или других подобных устройств. В качестве альтернативы диагностический адаптер ELM 327 можно использовать с программным обеспечением Android, таким как hobDrive, Torque Pro или cvtz50.

При замене масла в вариаторе сбрасывать счетчик не нужно. По рекомендации производителя это делать желательно, чтобы специалисты СТО такую ​​манипуляцию не пропустили. Сброс можно выполнить самостоятельно с помощью программного обеспечения cvtz50.

вы можете проанализировать параметры счетчика, сравнив полученные данные с данными одометра. После заливки новой смазки в вариатор Митсубиси Аутлендер 3 данные одометра принимаем за ноль.

Далее проводим следующий анализ:

Информация со счетчика деградации в три и более раз меньше числа на одометре. Вариатор Mitsubishi Outlander 3 в хорошем состоянии. Температура нормальная. Перегрева не было.
Параметры счетчика деградации и одометра различаются менее чем на 1/3 или около того. Это свидетельствует о частом перегреве коробки передач. Рекомендуется заменить масло и сначала проверить температуру вариатора с помощью одного из программ, упомянутых выше.
Счетчик деградации больше показания одометра. Это указывает на сильный перегрев трансмиссии

Важно в короткие сроки обратиться к специалисту для устранения проблемы.

У многих автовладельцев на счетчике износа стоит цифра «0». Это нормально, потому что при отсутствии перегрева выше 90 градусов по Цельсию баллы не начисляются.

Вероятность перегрева очень мала из-за наличия радиатора, поэтому смазка редко нагревается выше 85 градусов по Цельсию. На предыдущих версиях Mitsubishi Outlander (до CVT8) был радиатор более старого типа, который не очень хорошо справлялся со своей работой.

Судя по информации из программы CVTz50, температура масла в вариаторе летом и зимой составляет от 50 до 85 градусов Цельсия (в среднем).

Для сброса счетчика деградации смазки в Mitsubishi Outlander 3 вам потребуются:

  • Адаптер WiFi / Bluetooth ELM327 Bluetooth V4.
  • программное обеспечение CVTz50;

Программа CVTz50 платная и стоит около 150 руб.

Его возможности:

  • контроль передачи данных;
  • коррекция ХХ оборотов и переднего угла;
  • исследование и обнуление счетчика износа масла;
  • индикация температурной статистики (за месяц).
  • чтение и удаление ошибок в коробке привода и в блоке питания;

Чтобы сбросить счетчик деградации на Mitsubishi Outlander 3, выполните следующие действия:

  1. Загрузите последнюю версию CVTz50 из Google Play.
  2. Установить диагностический разъем адаптера ELM
  3. Подождите, пока он определится по bluetooth или Wi-Fi (в зависимости от типа).
  4. Запустите устройство и проверьте соединение. Для этого нажмите кнопку «Мониторинг» работы привода.

Если все было сделано правильно, на дисплее появляется журнал обмена информацией между адаптером и программой.

Затем найдите точку разложения масла и обнулите ее.

При желании вы можете восстановить данные с помощью MUT-3.

Для этого выполните следующие действия:

  1. Выключите зажигание (положение ключа в замке — Замок).
  2. Подключите MUT-III к диагностическому разъему OBD.
  3. Включите зажигание (положение ключа — ON).
  4. Используйте специальную опцию MUT-III для сброса. Перейдите к уровню деградации масла вариатора, затем к «Очистить уровень деградации масла вариатора» и нажмите «Очистить.
  5. Выключите зажигание автомобиля (заблокированное положение).

Замена масла в вариаторе Аутлендер

Переходя к самому процессу замены масла в вариаторе, сначала установите ее текущий уровень. Для этого Вы можете использовать щуп. Для максимальной точности этого показателя необходимо прогреть машину до рабочей температуры (90 градусов). Достав щуп, Вы увидите три отметки, которые образуют два интервала — это «COLD» и «HOT». Так вот уровень масла на прогретом автомобиле должен быть на отметке «HOT», и после замены жидкости должен быть на том же уровне. Внимательно следите за уровнем масла в вариаторе — его не должно быть не больше ни меньше, иначе это негативно повлияет на дальнейшую работу коробки.

Этапы замены масла в вариаторе Аутлендера

Всю процедуру замены трансмиссионной жидкости мы разделим на несколько условных этапов, каждый из которых представляет из себя поочередный комплекс работ.

Этап №1 — Сливаем масло с вариатора

  1. Загоняем автомобиль на специальную площадку для проведения подобного рода работ — это может быть гараж с ямой или эстакада.
  2. Производим замер уровня трансмиссионной жидкости при помощи щупа.
  3. Снимаем защиту картера, или сдвигаем ее, открутив пару передних болтов и ослабив задние, протираем картер вариатора приготовленной заранее ветошью.
  4. Закрепляем лейку к картеру вариатора, так, чтобы она располагалась в том месте, где расположена сливная пробка (для закрепления лейки Вы можете использовать проволоку, либо веревку);
  5. Приступаем к откручиванию сливной пробки, предварительно подставив под лейку емкость для отработанной жидкости;
  6. На горячую сливаем старое масло с коробки — так оно выйдет по-максимуму, а также унесет с собой все нежелательные отложения, накопившиеся в коробке за 90 тысяч километров.
  7. Определяем количество слитой трансмиссионной жидкости — заливать масла требуется ровно столько же.
  8. Ждем около часа, пока вся трансмиссионная жидкость не выйдет из вариатора (слиться должно примерно 5.8 — 6 литров отработки).

Этап №2 — Промывка вариатора

  1. Как только масло перестанет капать из коробки, Вы можете закрутить обратно пробку (не забывайте про шайбу).
  2. Теперь перебираемся наверх, берем чистую лейку, и заливаем в нее ровно столько же масла, сколько у нас его слилось.
  3. Через отверстие в которое устанавливается щуп, аккуратно заливаем новую трансмиссионную жидкость. Еще раз проверяем что залили ровно тоже количество масла.
  4. Закончив заливать новую трансмиссионку, возвращаем щуп на место, и садимся за руль.
  5. Запускаем мотор и ждем пару минут, после чего плавно, без рывков переключаем поочередно все передачи, задержка между переключениями должна быть примерно 30 секунд. Повторяем это действие около десяти раз. Эта процедура необходима для того, чтобы смешать остатки старой смазки с новым маслом.
  6. После этого мы глушим двигатель и возвращаемся под автомобиль. Подставляем емкость для слива отработанной жидкости и повторяем процедуру замены масла, обычно сливается столько же, сколько и в первый раз (5.8 — 6 литров).
  7. Когда вся жидкость сольется, демонтируем картер вариатора, открутив болты крепления ключом или головкой. При снятии картера, помните — там еще осталось масло, и оно горячее. Аккуратно слейте с картера остатки масла. Всего получится порядка 6.2 — 6.3 литра трансмиссионной жидкости.
  8. Теперь внимательно осмотрите картер вариатора на наличие продуктов износа (металлическая стружка, нагар и прочее). Если они есть (а они точно будут) приступаем к чистке картера с помощью специальных чистящих средств, или ацетона.
  9. Также не помешает и осмотр узлов и агрегатов самого вариатора на наличие дефектов и явных неисправностей. В нормальной коробке их быть не должно.
  10. Проверив все, снимаем фильтр грубой очистки трансмиссионной жидкости, и также его прочищаем. Ждем пока он высохнет.
  11. Пока ждем, аккуратно удаляем старую прокладку картера, воспользовавшись для этого либо ножом, либо шлицевой отверткой (Только сначала естественно проведите дефектовку и убедитесь что замена действительно нужна).
  12. Возвращаем фильтра на место, устанавливаем картер на место, проверив перед этим что все детали после чистки на месте (например магниты).
  13. Если пробка скручена, возвращаем ее на место.

Этап №3 — Заливаем новое масло в вариатор

  1. Повторяем процедуру залива новой жидкости (помним о том, что залить ее нужно столько же, сколько слили в последний раз).
  2. Запускаем двигатель, проверяем переключение передач.
  3. Проверяем по щупу уровень масла в вариаторе и по необходимости, доливаем понемногу.
  4. Спускаемся под автомобиль, проверяем нет ли подтеков.
  5. Немного покатавшись, периодически проверяем уровень масла в коробке (оно не должно пропадать).
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
