Без надувательства: почему ломаются турбины, и как их ремонтируют

Цвет дыма и запах выхлопа

Появление дыма в выхлопной системе сразу же обращает внимание. Этому часто сопутствует неприятный химический запах, который слышен даже во время движения

Черный дым

Это явление означает сгорание топливной смеси в турбине. Проблема вызывается нехваткой воздуха в топливной системе. Нужно проверить:

  • герметичность соединений всех патрубков;
  • ЭБУ;
  • воздушный фильтр (чаще всего он и является причиной);
  • работоспособность топливной системы;
  • двигатель.

Голубовато-сизый окрас

В этом случае масло попадает в двигатель. Очевидно, что причина кроется в утечке. Нужно осмотреть все соединения, а причина кроется в неполадках турбины или двигателя.

Настройка актуатора

Конечно, ремонт турбин следует выполнять в условиях профессиональных сервисных центров, имеющих все необходимое диагностическое оборудование и запасные детали в случае необходимости что-либо менять. Вместе с этим обычная настройка может быть выполнена в домашних условиях.

Для этого потребуется пассатижи и ключ на 10. Последовательность действий будет такой:

  1. Снять турбокомпрессор (некоторые модели машин дают возможность добраться до клапана без необходимости выполнения этой процедуры).
  2. Снять скобу со штока, ослабить гайку, подтянуть винт регулировки (необходимо крутить влево).
  3. Выполнить легкое постукивание по заслонке. Подтягивать до момента, пока не пропадет небольшое дребезжание. Учитывайте, чем туже затягиваете, тем сильнее будет возрастать давление на мембране.
  4. Затяните гайку, верните скобу в исходное положение.

Чтобы проверить правильность ваших действий при настройках – запустите мотор и опробуйте его на разных режимах работы. Если все действия были верными – посторонних звуков не будет, в том числе и в момент глушения двигателя.

Для того,чтобы идентифицировать турбокомпрессор,необходимо правильно «прочитать» информационную табличку,которая на нем установлена.

Ниже приведены фотографии информационных табличек наиболее распространенных турбокомпрессоров — Garrett,Mitsubishi,IHI,KKK,Holset с описанием нанесенной на них информации.

Как я могу определить отказ турбины?

Об этом мы писали подробную обзорную статью: Неисправности турбин: эксплуатация, неисправности, восстановление и ремонт

Признаки неисправностей турбокомпрессора
Симптом:Проявления:Что необходимо сделать:
Свист турбонагнетателя

При увеличении скорости слышен свист турбины. Возможно, поврежден вал турбины. Свист вызван из-за металлического трения.

Замена турбокомпрессора / Ремонт
Синий дым

Утечка масла в турбокомпрессоре. Возможно на валу есть сколы (износ). Масло попадает в выхлопную систему.

Замена турбокомпрессора / Ремонт
Увеличился расход топливаПовреждение подшипников турбокомпрессора. Линия подачи масла в турбину неисправна или забита.Проверьте маслопроводы турбокомпрессора и при необходимости замените их
Черный дым

Возможно, турбине не хватает воздуха для подачи в двигатель. В результате в камере сгорания неправильная смесь топлива и кислорода. В итоге в процессе сгорания топлива образовывается черный дым. Скорее всего, в автомобиле есть утечка, поступаемого в двигатель, воздуха.

Проверьте шланги и соединение системы всасывания воздуха. Также проверьте линию подачи сжатого воздуха на герметичность и при необходимости замените поврежденный компонент.
Потеря мощности IНедостаток постоянной мощности. Компрессор может быть поврежден. Например, из-за сломанных лопастей колес, турбина больше не может подавать достаточное количество воздуха в цилиндры.Необходимы новые колеса компрессора колеса. Также необходимо защитить систему подачи воздуха в турбину от попадания инородных вещей.
Потери мощности IIБлок VTG загрязнен. В итоге работа лопаток турбины с изменяемой геометрией не эффективна. Например, из-за загрязнения лопаток может не хватать давления выхлопных газов. Разобрать турбину и очистить лопатки, от образования сажи.
Чрезмерное давление наддуваНеисправен клапан регулирования давления наддува. Неисправность вакуумного блока регулировки работы клапана.Замена вакуумного блока, очистка или замена клапана выхлопных газов
Шум от турбокомпрессораОбратное давление в выхлопной системе слишком высокое. Повреждение колеса компрессора или колеса турбины. Утечка выхлопных газов. Проверьте выхлопную систему на наличие повреждений. Проверьте компрессор турбины на повреждения. Устраните неисправность с помощью ремонта турбокомпрессора.

Признаки и неисправности турбокомпрессора

  1. Синий выхлопной дым – признак сгорания масла в цилиндрах мотора, попавшего туда из турбокомпрессора или же двигателя. Чёрный — значит, есть утечка воздуха, а выхлопной газ белого цвета указывает на засорение сливного маслоотвода турбонагнетателя.
  2. Причиной свиста является утечка воздуха на стыке выхода компрессора и мотора, а скрежет указывает на трущиеся элементы всей системы турбонаддува.
  3. Стоит также проверить все элементы турбины на двигателе, если она отключается или вовсе перестала работать.

В основе всех неисправностей турбокомпрессора – три причины

Нехватка и слабое давление масла

Возникает из-за протечки или пережима масляных шлангов, а также вследствие их неправильной установки к турбине. Приводит к повышенному износу колец, шейки вала, недостаточной смазке и перегреву радиальных подшипников турбины. Их придется менять.

Загрязнение масла

Случается из-за несвоевременной замены старого масла или фильтра, попадания воды или топлива в смазку, использования некачественного масла. Приводит к износу подшипника, закупорке маслоподводных каналов, повреждению оси. Неисправные детали стоит заменить новыми. Густое масло тоже вредит подшипникам, так как дает осадок и снижает герметичность турбины.

Попадание постороннего предмета внутрь турбокомпрессора

Приводит к повреждению лопаток компрессорного колеса (следовательно, падает давление воздуха); лопаток турбинного колеса; ротора. Со стороны компрессора нужно заменить фильтр и проверить впускной тракт на герметичность. Со стороны турбины стоит заменить вал и проверить впускной коллектор.

Устройство турбины двигателя автомобиля: 1. компрессорное колесо; 2. подшипник; 3. актуатор; 4. штуцер подачи масла; 5. ротор; 6. картридж; 7. горячая улитка; 8. холодная улитка.

Черный дым из выхлопной и малая мощность. Что делать?

Основная проблема заключается в несанкционированном поступлении воздуха в выпускной или впускной коллектор. Итак, как проверить турбину дизельного двигателя своими руками? Для начала запускаем мотор и прислушиваемся к его звуку работы. Так можно определить конкретное место поломки. Часто проблема заключается в лишнем «подсосе» воздуха или загрязненном воздушном фильтре.


Чтобы проверить износ самой турбины, стоит произвести дефектовку ротора. Это один из основных элементов в системе. Итак, прокручиваем ротор вокруг оси. Небольшой люфт допустим. Но если ротор цепляет за корпус турбины, это уже ненормально. Из-за этого возникает характерный звук (гул) и пропадает мощность мотора. Выход из ситуации – замена ротора на новый.

Особенности ремонта

Как только демонтаж завершен, можно делать ремонт. Для этого под рукой должен быть специальный ремкомплект, где есть все необходимое – вкладыши, метиз, сальники и кольца.

Проверьте качество фиксации номинальных вкладышей. Если они болтаются, то их нужно проточить и провести балансировку вала.

При этом вкладыши желательно хорошо почистить и смазать моторным маслом.

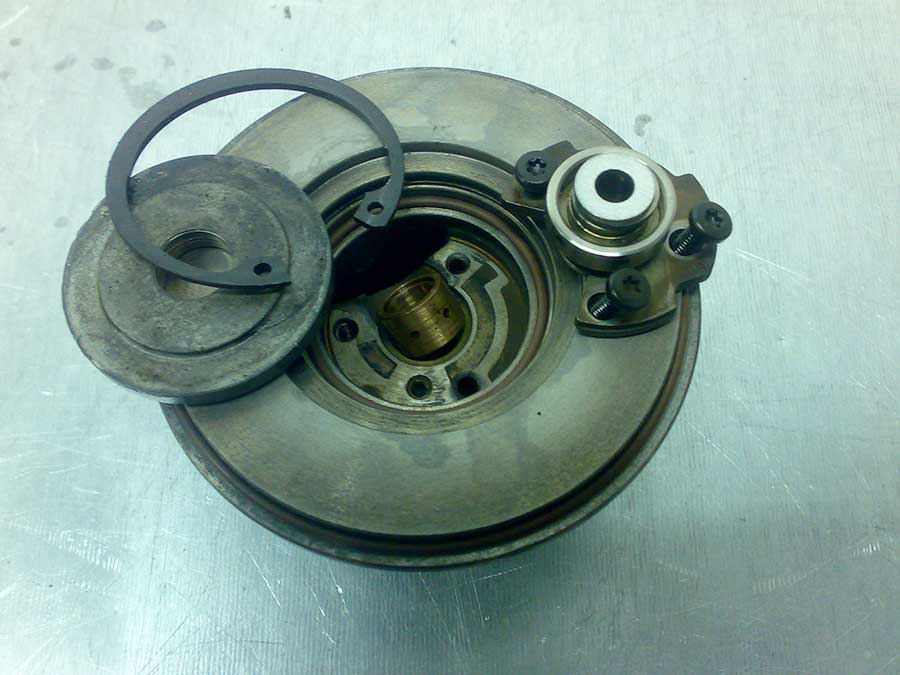

Стопорные кольца, расположившейся внутри турбины, необходимо установить в картридж. При этом проследите, чтобы они оказались на своем месте (в специальных пазах).

После этого можно монтировать вкладыш турбины, предварительно смазав его маслом для двигателя. Фиксация вкладыша производится стопорным кольцом.

Следующий шаг – монтаж компрессорного вкладыша, после чего можно вставлять хорошо смазанную втулку.

Далее надевайте на нее кольцо пластину и хорошенько затяните болтами (без фанатизма).

Установите грязезащитную пластину (крепится с помощью стопорного кольца) и маслосъемное кольцо.

Остается только вернуть на место улитки. Вот и все.

В данной статье указан общий алгоритм работ по разборке и сборе турбины. Безусловно, в зависимости от типа последней, частично данный алгоритм будет изменен, но общих ход работ будет идентичный.

Ну а если выявлена серьезная поломка, то лучше сразу заменить старую турбины на новую.

Потеря мощности дизельной турбины – причины, виды неисправностей

Выброс черного или белого дыма, шум и чрезмерное потребление топлива являются основными признаками, которые указывают на возможные сбои в системе турбины дизельного двигателя. Потеря мощности дизельной турбины может быть спровоцирована и другими факторами. Обнаружив первый сигнал неисправности, нужно сразу проверить пригодности механизма, и по возможности, быстрее устранить проблему в мастерской.

Особенности турбин для дизельных двигателей

В дизельных двигателях зачастую применяются турбины с изменяемой геометрией (аббр. ТИГ или VIG). В таком механизме на место перепускного клапана приходят специальные направляющие лопасти, контролирующие поток выхлопных газов, которые поступают в турбокомпрессор.

У направляющих лопастей тот же принцип работы, что и у обычных перепускных клапанов турбин, и управляются они системой вакуума. Дизельная турбина перестает работать, когда лопатки в дизельном моторе закрыты, а выхлопные газы направляются мимо турбокомпрессора. Минус таких турбин – чувствительность к высоким температурам.

Турбина с изменяемой геометрией позволяет снизить температуру выхлопных газов.

Турбина с изменяемой геометрией – схема

В мире есть только две модели авто, на которых используются турбины VIG на бензиновых, а не дизельных моторах – это Porsche 911 Turbo и Porsche 718 Boxter.

Турбина не изнашивается и не ломается сама по себе, если техническое обслуживание двигателя – замена масла и фильтров, использование качественного топлива, строго выполняется в соответствии с руководством производителя. Сбои в работе турбины могут спровоцировать загрязнения на фильтрах, избыток масла, попадание частиц инородных тел из выпускного коллектора. Перечислим с подробным описанием наиболее распространенные причины, по которым происходит потеря мощности дизельной турбины:

  • Скудное смазывание турбины. Это следствие некачественного топлива, засорения масленой системы авто, забитых масленых каналов в двигателе, закупоренного масленого фильтра;
  • «Горячая парковка» автомобиля. После длительной езды транспортное средство паркуют и сразу глушат двигатель – так элементы турбокомпрессора быстро изнашиваются;
  • Появление углерода в масле двигателя. Углерод накапливается в турбокомпрессоре как отложения, которые также могут стать причиной дисбаланса в работе системы;
  • Выход и строя системы выпуска выхлопных газов (дизельные турбины здесь очень чувствительны, т.к. со встроенным сажевым фильтром). При закупорке сажевого фильтра, увеличивается давление выхлопных газов, которые поступают в турбину. Вал в турбокомпрессоре не справляется со сверхнагрузкой, и механизм издает характерный свист;
  • Попадание инородных частиц в турбину через воздухозаборник авто. Агрегат выходит из строя, когда инородные частицы повреждают лопасти, нарушается баланс вращения, а вал и подшипники сильно повреждаются.

Долговечность турбины в дизельном двигателе

Как долго работает турбина на дизельном двигателе? Если двигатель и автомобиль хорошо обслуживаются, турбина начинает страдать от износа только на 200 000 километров пробега. В случае плохого обращения с машиной, турбина может сломаться даже через 50-80 000 километров. Поэтому нельзя сказать, что для каждой турбины существует точная дата, когда она обязательно должна сломаться

Единственная мера предосторожности, чтобы сохранить этот компонент в максимальной степени – всегда заботиться о машине, проверять её и регулярно обслуживать

Неисправность турбины – исключения

Свист турбины дизельного двигателя не всегда свидетельствует о её поломке или неисправности. Некоторые дизельные двигатели, особенно на более старых моделях авто, имеют этот недостаток (слышен небольшой свист при замедлении и ускорении). Так что при покупке подержанной машины, свист может быть характерным признаком. Ситуация меняется, когда свист становится оглушительным и неестественным, и отсутствовал во время тест-драйва автомобиля.

Сильный и стойкий свист также может появиться из-за изношенных подшипников, а не от самой турбины. Если неприятный звук слышен, даже когда машина находится в нейтральном положении, можно исключить, что проблема вызвана с турбиной. В любом случае, если владелец транспортного средства уже слышит странный шум и оглушительный свист, лучше не совершать дальние поездки и как можно быстрее доставить машину в мастерскую.

Легко ли диагностировать повреждение лопастей турбины?

В том случае, если вы заподозрили износ компонентов турбины, то вначале вы должны провести диагностику внутренних колес турбокомпрессора. Например, можете визуально осмотреть состояние колеса компрессора турбины, это можно сделать достаточно легко. Для этого вам надо отсоединить от самой турбины модуль подачи воздуха. В результате вы сможете внимательно рассмотреть износ лопастей компрессора.

Но чтобы сделать диагностику колеса турбины со стороны выпускной системы двигателя, вам для этого уже придется полностью снять турбокомпрессор с двигателя и полностью его разобрать.

Правда чаще всего повреждается колесо компрессора, куда поступает воздух с улицы. Повреждение колеса со стороны выхлопной системы может произойти только при попадании в турбину посторонних предметов из двигателя.

Например, в случае обрыва ремня ГРМ (в случае, когда клапана двигателя встретились с поршнями), в результате чего двигатель выходит из строя. В этом случае после некачественной очистки двигателя от стружки и от других компонентов разрушения запуск мотора может привести к повреждению турбины.

Признаки неисправностей турбокомпрессора
Симптом:Проявления:Что необходимо сделать:
Свист турбонагнетателя

При увеличении скорости слышен свист турбины. Возможно поврежден сам вал турбины. Свист вызван из-за металлического трения.

Замена турбокомпрессора / Ремонт.
Синий дым

Утечка масла в турбокомпрессоре. Возможно на валу есть сколы (износ). Масло попадает в выхлопную систему.

Замена турбокомпрессора / Ремонт.
Увеличился расход топливаПовреждение подшипников турбокомпрессора. Линия подачи масла в турбину неисправна или забита.Проверьте маслопроводы турбокомпрессора и при необходимости замените их.
Черный дым

Возможно турбине не хватает воздуха для подачи в двигатель. В результате в камере сгорания образовывается неправильная смесь топлива и кислорода. В итоге в процессе сгорания топлива образовывается черный дым. Скорее всего в автомобиле есть утечка поступаемого в двигатель воздуха.

Проверьте шланги и соединение системы всасывания воздуха. Также проверьте линию подачи сжатого воздуха на герметичность и при необходимости замените поврежденный компонент.
Потеря мощности IНедостаток постоянной мощности. Компрессор может быть поврежден. Например, из-за сломанных лопастей  турбина больше не может подавать достаточное количество воздуха в цилиндры.Необходимы новые колеса компрессора. Также необходимо защитить систему подачи воздуха в турбину от попадания инородных вещей.
Потери мощности IIБлок VTG загрязнен. В итоге работа лопаток турбины с изменяемой геометрией не эффективна. Например, из-за загрязнения лопаток может не хватать давления выхлопных газов. Разобрать турбину и очистить лопатки от образования сажи.
Чрезмерное давление наддуваНеисправен клапан регулирования давления наддува. Неисправность вакуумного блока регулировки работы клапана.Замена вакуумного блока, очистка или замена клапана выхлопных газов.
Шум от турбокомпрессораОбратное давление в выхлопной системе слишком высокое. Повреждение колеса компрессора или колеса турбины. Утечка выхлопных газов. Проверьте выхлопную систему на наличие повреждений. Проверьте компрессор турбины на повреждения. Устраните неисправность с помощью ремонта турбокомпрессора.

Профилактика

Чтобы не задаваться вопросом, как проверить турбину, нужно знать меры профилактики. Несколько простых советов, отмеченных ниже, значительно продлят срок службы вашему элементу:

  • Придерживайтесь регламента замены воздушного фильтра. В половине случаев повышенный расход масла и другие проблемы с турбиной возникают именно из-за грязного фильтра. И если на атмосферных двигателях просто пропадет тяга, то здесь будет перегружен весь механизм (а именно компрессор, из-за разницы давлений во впуске и выпуске).
  • Следите за уровнем масла. Даже кратковременное «голодание» очень вредно для двигателя и турбины. Заливайте только рекомендованное производителем масло. Часто поломки возникают из-за применения поддельной продукции. Что касается регламента замены, он немного отличается от обычных, атмосферных двигателей. На турбированных моторах масло меняется раз в 7 тысяч километров.
  • Контролируйте величину наддува. Особенно это касается тех, кто ставит турбину нештатно на бензиновые двигателя. Данный параметр должен находится в пределах одного бара. Помните, что с каждым увеличением «буста» мотор терпит колоссальные нагрузки.

Перед тем как глушить мотор после поездки, дайте ему поработать 1-2 минуты на холостых. Так вы исключите углеродный осадок, который вредит подшипникам турбины.

Самые частые причины поломки турбины

Самой частой причиной выхода из строя турбины является повреждение внутренних компонентов турбокомпрессора из-за недостаточной их смазки или с полным ее отсутствием.

Как мы уже выше сказали, большинство автомобильных турбин оснащены рабочим валом, который при вращении испытывает немаленькие неравномерные нагрузки из-за постоянного изменения давления выхлопных газов. Опорная поверхность этого вала, что соединяет колесо турбины с колесом компрессора, смазываются маслом для уменьшения трения вращающихся компонентов турбины. Благодаря масленой смазке компоненты турбины имеют долгий срок службы.

Если подача масла в турбокомпрессор ухудшается, то на несущей поверхности вала турбины начинают образовываться канавки (т.е. появляется выработка). В результате чего вал турбокомпрессора может сломаться.

По каким же причинам турбина может недостаточно смазываться?

Чаще всего нехватка смазки в турбокомпрессоре связана: с плохим качеством топлива, с засорением масленой системы автомобиля, из-за наличия в масле топлива, а также из-за забитого масленого фильтра или же из-за забитых масленых каналов в двигателе.

Также такой быстрый выход из строя турбины может быть связан с “горячей парковкой” автомобиля.

Например, если владелец автомашины после продолжительной езды на полном газе начинает припарковываться и сразу тут-же глушит двигатель, то существует определенный риск быстрого износа компонентов турбокомпрессора.

Дело в следующем, при длительной работе двигателя на больших оборотах турбина может стать очень горячей (нагревается до 1000 С° по Цельсию). И если после парковки машины сразу заглушить двигатель, то подача охлаждающей жидкости и масла в двигателе резко прерывается. В итоге этого прекращается охлаждение двигателя и соответственно самого турбокомпрессора.

В этом случае скопившиеся в турбине тепло может сжечь остатки масла, которое в свою очередь закупорит масленые каналы, а это приведет к тому, что подача масла для смазки турбины в будущем будет недостаточной. В конечном итоге, как мы уже сказали, турбина начнет испытывать нехватку масла и в результате этого в турбокомпрессоре в самый короткий срок ускорится выработка (износ) его внутренних компонентов.

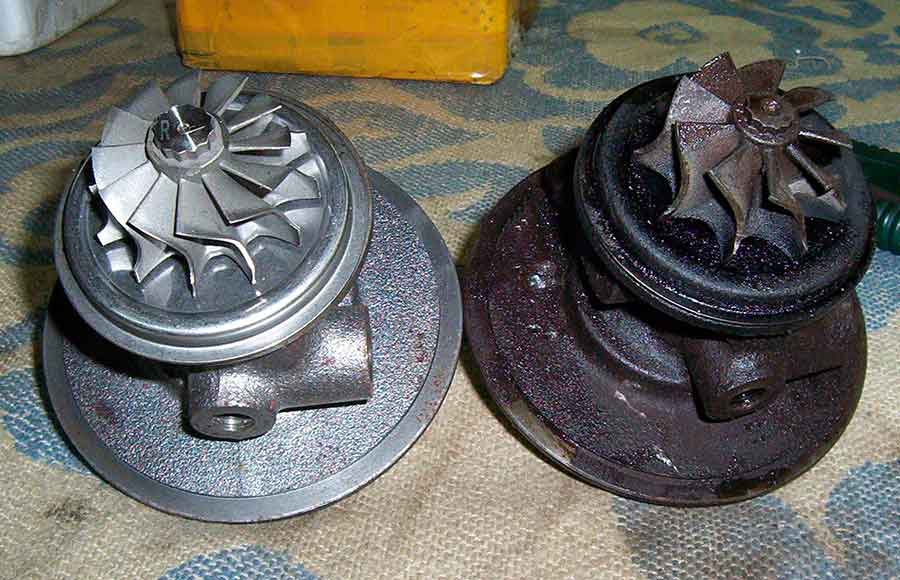

Другим важным фактором износа турбины является образование углерода в масле двигателя в процессе эксплуатации машины. Углерод, как правило, может собираться в турбине в виде отложений, это со временем приводит к тепловым проблемам и к дисбалансу работы турбины, ну и к т.п. проблемам.

Именно по этой причине любая автомобильная турбина нуждается в регулярном обслуживании. Например, в той же очистке. Для этого необходимо использовать специальный очиститель-спрей, который продается сегодня в любых автомагазинах.

Большинство турбин можно очистить и без их демонтажа с машины. В том числе данный очиститель турбины также помогает удалять не только отложения углерода, но и ряд других ненужных веществ, которые могут образовываться на внутренних компонентах турбокомпрессора.

Сборка

После того как ремонт турбины «Фольксвагена» своими руками проведен, приступают к сборке узла. Внутренние стопорные кольца монтируются в картридж. Необходимо убедиться в том, что они плотно сели в свои гнезда. Затем устанавливается турбинный вкладыш, смазанный моторным маслом. После фиксации элемента стопором вставляют вкладыш компрессора. Втулка смазывается, после чего монтируется маслосъемник, пластина и болты.

Затягивать фиксирующие винты следует аккуратно с нужным, но не чрезмерным усилием. Далее при помощи стопорных колец крепится грязезащитная пластина. На вал устанавливаются маслосъемные кольца. Здесь придется запастись терпением, поскольку процесс весьма непростой и монотонный. После смазки вала он монтируется и затягивается посредством гайки с усилием порядка 4-5 Нм. Очищенные улитки ставятся на свои места вместе с клапаном (вестгейтом). Переборку узла можно считать законченной.

Проверка актуатора

Изначально, в момент реализации, актуатор имеет заводские настройки и, фактически, готов к работе. Но после установки на транспортное средство целесообразно проверить актуатор и отрегулировать. Характерным сигналом выполнить такие действия будет дребезжание компрессора в момент глушения двигателя авто. Здесь не стоит паниковать, это не поломка актуатора. Просто шток клапана излишне болтается в процессе работы .

Кроме этого, часто, если правильно настроить актуатор, можно существенно увеличить производительность турбокомпрессора путем наращивания давления воздуха, подаваемого в двигатель.

Регулировка осуществляется несколькими путями

  1. Самый простой и распространенный способ – просто выполнить замену пружины на более мощную. То позволит увеличить и поддерживать высокое давление турбины до момента срабатывания выпускного клапана. Но это чревато превышением оборотов вала турбины.
  2. Следующий вариант, это выполнить подтяжку (можно затянуть, либо послабить) регулятора, влияющего на процесс открытия и последующее закрытия заслонки. При расслаблении тяга удлиняется. Если немного подтянуть – укорачивается. От длины тяги напрямую зависит плотность закрытия заслонки. Чем она меньше, тем плотнее будет примыкать заслонка. Следовательно, чтобы ее открыть нужно больше давления и времени. Тем самым турбина получает возможность обеспечить высокие обороты за короткий промежуток времени.
  3. Еще один вариант – установка буст-контроллера. Устройство устанавливают перед вестгейтом и обеспечивает снижение давления, при котором срабатывает мембрана актуатора. Фактически такое устройство берет на себя часть функции регулирования давления, вследствие чего клапан не получает информации о реальном давлении газов и продолжает работать в штатном режиме.

Проверка на заведенном двигателе

Самый простой способ, как проверить турбину на дизельном двигателе требует присутствия хотя бы двух человек.

  1. Заведите двигатель.
  2. Найдите патрубок между турбонагнетателем и впускным коллектором.
  3. Передавите его.
  4. Несколько секунд погазуйте.

При правильной работе турбины, почувствуется, что патрубок ощутимо надувается. Если этого не происходит, возможны разнообразные трещины и дефекты коллектора. Следует обратиться за квалифицированной помощью для устранения поломки.

Неквалифицированное вмешательство может привести к тому, что маленькая неисправность приведет к поломке всей детали и поставит автовладельца перед необходимостью менять и ремонтировать турбокомпрессор. Необходимо обратиться в проверенный сервис, где специалисты быстро и качественно устранят неисправность и продлят жизнь турбонагнетателю на дизельном двигателе.

Тревожные симптомы

Самыми явными признаками сбоев в работе турбины можно определить следующие.

  • Дымление выхлопа. Он может приобрести белый, черный или даже синевато-сизый оттенок (см. статью » «);
  • Повышенная шумность работы мотора (воспринимается на слух);
  • Так называемый помпаж – пульсация давления на выходе турбокомпрессора, проявляющаяся громкими, отчетливыми хлопками;
  • Падение тяги, которое сопровождается заметным ухудшением динамических показателей и удлинением времени, необходимого для набора оборотов. На холостых – движок работает также нестабильно;
  • Явный запах масляного перегара. К нему присовокупляется увеличение потребления моторного масла;
  • Настораживающие звуки из-под капота. Это могут быть свист, глухой гул или вой (см. статью » «).

Несмотря на всю показательность перечисленных признаков, они могут свидетельствовать и о неполадках других узлов мотора. Именно поэтому рекомендовано обследование силами профессионалов, разбирающихся в турбинах.

Первые признаки неисправности

Разумеется, если у автолюбителя нет опыта в работе с автомобилями, не стоит сразу же разбирать агрегат и пытаться выявить неисправность изнутри. Существует несколько признаков, которые свидетельствуют о неправильной работе турбокомпрессора:

  • появление сизого или черного дыма во время выхлопа;
  • очень громкая работа дизельного агрегата при различных нагрузках;
  • двигатель часто перегревается;
  • расход топлива неуклонно растет, как и скорость расхода масла;
  • ухудшение тяги, потеря мощности и динамики.

Каждый из признаков может говорить не только о неисправной турбине, но и о ряде других мелких поломок. Если причина не в турбонагнетателе, то необходимо немедленно обратиться на сервис для дальнейшей диагностики. Чем раньше обнаружить поломку, тем дешевле обойдется ее устранить.

Что проверить самостоятельно?

До посещения станции технического обслуживания в некоторых случаях можно своими руками провести базовую диагностику автомобиля.

  1. Если вы обнаружили задымление, то вне зависимости от его цвета, нужно проверить воздушный фильтр и соединения патрубков. Если произошло нарушение герметичности, то ее нужно устранить и заменить фильтр;
  2. Насколько изношена турбина можно узнать легкой прокруткой ротора: люфт маленький – все в порядке, а, если во время поворота ротор даже слегка касается корпуса, то турбину вероятнее всего нужно отдать в ремонт;
  3. Исследовать турбонадув. Открыть капот, запустить движок и пережать патрубок, который ведет от турбокомпрессора к впускному коллектору. Другой человек должен газовать несколько секунд и, если патрубок надувается от давления, то все в норме, если он вял – турбина требует ремонта;
  4. Осмотреть саму турбину. На ее поверхности не должно быть масляных или иных следов. Если отсоединить патрубок, который пережимали в предыдущем пункте и появились следы масла –скорее всего, нужна замена турбины.

Как понять что турбина умирает

Многие современные автомобили, особенно немецкого производства (Volkswagen, AUDI, Mercedes и BMW) оснащаются турбированными двигателями. При покупке подержанного автомобиля обязательно необходимо выполнить проверку отдельных его узлов, и в частности, турбины. Перечислим кратко признаки, которые явно указывают на то, что турбина частично или полностью вышла из строя и требует ремонта или замены.

  • очень высокий рабочий шум, особенно на холодном двигателе;
  • низкая динамика разгона;
  • высокий расход масла;
  • замасленные кулер и патрубки;
  • черный дым из выхлопной трубы;
  • кулер шатается на своем посадочном месте.

Неисправности автомобильной турбины. Как устранить неполадки?

Полезные рекомендации по устранению неисправности турбины двигателя автомобиля. 3 частые причины неисправности турбины и основные признаки выхода из строя турбокомпрессора. А также как их устранить Подробнее

Зачастую при частичном выходе турбины из строя активируется сигнальная лампа на приборной панели Check Engine. Соответственно, необходимо подключить сканер ошибок и считать информацию из электронного блока управления с тем, чтобы в дальнейшем выполнить ремонтные действия.

Чистка и ремонт турбин для грузовиков

Еще раз надо проверить осевой люфт турбины. Если компрессор исправен, то присутствие масла в крыльчатке объясняется как раз повышением давления в картере мотора, необходима чистка турбины. Может быть, еще и пробка попала в сливной маслопровод.

Состояние самой крыльчатки тоже заслуживает пристального внимания. Если на лопастях имеются зазубрины или иные повреждения, это значит, что компрессор требует немедленного ремонта. Если дефекты ротора хорошо различимы, турбинку надо снимать и отправлять на более точную диагностику.

Проверить производительность турбины можно следующим образом. Надо завести мотор, найти патрубок, соединяющий турбокомпрессор и впускной коллектор, и рукой пережать его. В это время приглашенный помощник должен сесть за руль и несколько секунд погазовать. При нормальной работе турбины, будет хорошо чувствоваться, как патрубок раздувается. Если же крыльчатка не нагнетает газы, то никаких особенных изменений не случится. Дополнительно к этому, можно проверить, в каком состоянии находятся патрубки. А также посмотреть, нет ли трещин на выпускном и впускном коллекторах дизеля.

Основные неисправности и их причины

Как показывает практика эксплуатации, всего можно выделить две основные причины поломок – некачественное или несвоевременное ТО.

Если же по плану производить технический осмотр, то турбина будет работать долго и без особых нареканий со стороны автолюбителей.

Итак, на сегодня можно выделить несколько основных признаков и причин выхода из строя турбины:

1. Появление синего дыма из выхлопной трубы в момент повышения оборотов и его отсутствие при достижении нормы. Основная причина такой неисправности – попадание масла в камеру сгорания из-за течи в турбине.

2. Черный дым из выхлопной трубы — свидетельствует о сгорании топливной смеси в интеркулере или нагнетающей магистрали. Вероятная причина – повреждение или поломка системы управления ТКР (турбокомпрессора).

3. Дым из выхлопной трубы белого цвета свидетельствует о забитости сливного маслопровода турбины. В такой ситуации может спасти только чистка.

4. Чрезмерный расход масла до одного литра на тысячу километров

В этом случае нужно обратить внимание на турбину и наличие течи. Кроме этого, желательно осмотреть стыки патрубков

  • 5. Динамика разгона «притупляется». Это явный симптом нехватки воздуха в двигателе. Причина – нарушение работы или поломка системы управления ТКР (турбокомпрессор).
  • 6. Появление свиста на работающем двигателе. Вероятная причина – утечка воздуха между мотором и турбиной.

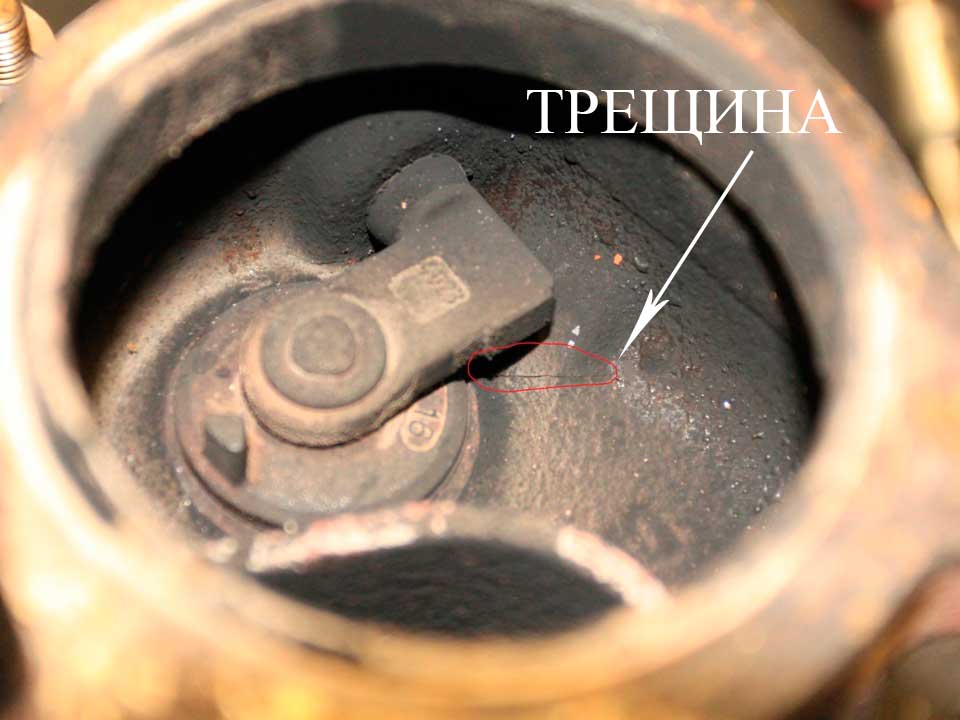

  • 7. Странный скрежет при работе турбины часто свидетельствуют о появлении трещины или деформации в корпусе узла. В большинстве случаев при таких симптомах ТКР долго не «живет» и дальнейший ремонт турбины может оказаться неэффективным.

  • 8. Повышенный шум в работе турбины может стать причиной засорения маслопровода, изменение зазоров ротора и задевание последнего о корпус турбокомпрессора.
  • 9. Увеличение токсичности выхлопных газов или расхода топлива часто говорит о проблемах с поставкой воздуха к ТКР (турбокомпрессору).

Особенности демонтажа турбины

Чтобы провести ремонт турбины своими руками, ее необходимо демонтировать.

Делается это в следующей последовательности:

1. Отсоедините все трубопроводы, которые идут к турбине. При этом стоит быть крайне осторожным, чтобы не повредить сам узел и смежные с ним устройства.

2. Снимайте турбинную и компрессорную улитки. Последняя демонтируется без проблем, а вот турбинная улитка зачастую прикреплена весьма плотно.

Здесь демонтаж можно выполнить двумя способами – методом киянки или же с помощью самих крепежных болтов улитки (путем постепенного отпускания их со всех сторон).

При выполнении работы необходимо быть очень осторожным, чтобы не повредить колесо турбины.

3. Как только работа по демонтажу улиток завершена, можно проверить наличие люфта вала. Если последний отсутствует, то проблема неисправности не в вале.

Снова-таки, небольшой поперечный люфт является допустимым (но не более одного миллиметра).

4. Следующий этап – снятие колес компрессора. Для выполнения этой работы пригодятся пассатижи. При демонтаже учитывайте, что компрессорный вал в большинстве случаев имеет левую резьбу.

Для демонтажа компрессорного колеса пригодится специальный съемник.

5. Далее демонтируются уплотнительные вкладыши (они расположены в углублениях ротора), а также упорный подшипник (крепится он на трех болтах, поэтому проблем со снятием не возникает).

6. Теперь можно снимать вкладыши с торцевой части – их крепление осуществляется с помощью стопорного кольца (при демонтаже иногда приходится повозиться).

Подшипники скольжения (со стороны компрессора) фиксируются с помощью стопорного кольца.

7. При выполнении работы по демонтажу необходимо (вне зависимости от поломки) хорошо промыть и почистить основные элементы – картридж, уплотнители, кольца и прочие комплектующие.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
