Что дает чистка дроссельной заслонки и как настроить дроссель

Процесс очистки заслонки

При очистке дроссельной заслонки внимание следует уделить датчику положения (ДПДЗ) и регулятору холостого хода (РХХ). Благодаря им обеспечивается плавное страгивание автомобиля с места и поддержание оптимальных оборотов вала в зависимости от нагрузки на бортовую сеть

Эти датчики следует тщательно очистить, так как поверхностного вмешательства в данном случае будет недостаточно.

Для проведения работ следует подготовить гаечные ключи, отвертку, очиститель и кисть.

Демонтаж узла

Первый этап включает в себя демонтаж дроссельной заслонки. Для этого потребуется снять воздушный патрубок, связывающий воздушный фильтр и дроссельный узел. Затем нужно открутить болты, которыми корпус фильтра соединяется с двигателем, и отсоединить нижний патрубок.

Особое внимание следует обратить внимание на состояние резиновых уплотнений. Со временем они рассыхаются, что вызывает люфт и вибрации корпуса фильтра

При слабой затяжке болтов происходит подсос воздуха. Между корпусом фильтра и заслонкой стоит резиновое кольцо, его рекомендуется надеть на фильтр, что в последующем облегчит сборку.

С механической заслонки необходимо снять тягу. Для этого не нужно прикладывать много усилий, достаточно поддеть ее и отвести в сторону. Затем отсоединяется регулятор холостого хода и датчик положения заслонки посредством отжатия разъемов.

Последнее действие – снятие фиксирующей скобы и вытаскивание дроссельной заслонки.

После демонтажа нужно заткнуть отверстие впускного коллектора салфеткой или чистой ветошью. Это предотвратит попадание пыли внутрь.

Очистка заслонки

Первым делом необходимо снять регулятор холостого хода с заслонки: он крепится при помощи двух винтов. Под ним находится резиновое кольцо. Чтобы его не повредить, не нужно замачивать деталь в бензине или сильно тереть ее.

Если уплотнитель имеет изношенный вид, его стоит заменить на новый.

За несколько минут он удаляет различные химические загрязнения и нефтепродукты, быстро испаряется с поверхностей, не оставляя разводов и следов.

Очистка заслонки снаружи практически не имеет смысла, так как узел быстро обрастает пылью. Тщательно отмыть следует внутренние поверхности заслонки (особенно в месте ее соединения с корпусом), шток и колодец датчика холостого хода, каналы подачи добавочного воздуха.

После этого заслонку необходимо высушить, только потом можно приступать к сборке узла.

Сборка

Сначала устанавливается регулятор холостого хода, после чего заслонка возвращается на штатное место и фиксируется крепящей скобой. Узел должен попасть в паз. Затем нужно установить тягу, при этом наконечники рекомендуется обработать любой пластиной смазкой. Следует также проверить ход тяги вручную. Он должен быть без рывков и закусываний.

Далее патрубок вентиляции надевается на корпус воздушного фильтра и прикручивается болтами, после чего устанавливается воздушный патрубок.

Настройка регулятора холостого хода

После чистки заслонки нужно отрегулировать регулятор холостого хода. Для этого следует отсоединить аккумуляторные клеммы на 15 минут, затем снова их надеть и произвести запуск двигателя.

В течение 10 минут он должен проработать на холостом ходу. Затем на 10 секунд двигатель глушится и опять запускается. После достижения рабочей температуры автомобиль можно эксплуатировать.

Не стоит пугаться, если после замены РХХ возникнут проблемы с оборотами. Это происходит из-за того, что датчик адаптируется к работе и не сразу входит в нужное положение.

Если дроссельная заслонка имеет электроуправление, то ее регулировка происходит следующим образом. После того, как двигатель прогреется до нужной температуры, его следует заглушить на 10 секунд. Затем на 3 секунды включается зажигание и производится 5 нажатий на педаль газа. Спустя несколько секунд педаль выжимается до упора и держится в таком положении до тех пор, пока индикатор на приборной панели «Check engine» не будет гореть постоянно. После этого можно отпустить педаль газа и запустить двигатель.

Чистка дроссельной заслонки своими руками

Чистку дроссельной заслонки можно выполнить самостоятельно, воспользовавшись автомобильными инструментами, специальным чистящим средством (например, для чистки карбюратора), мягкой ветошью. Расскажем об этом процессе на примере автомобиля Nissan. Порядок действий будет следующим:

Необходимо открыть капот, снять клеммы аккумулятора.
Раскрутить хомуты патрубка воздушного фильтра.
Отсоединить штекеры с дроссельного узла, снять отводной шланг системы вентиляции.
Демонтировать ресивер воздушного фильтра в соединении с патрубком.
Воспользовавшись шестигранным ключом на 5 мм, открутить четыре крепежа, удерживающие дроссельную заслонку.
Снять дроссель. Делать это необходимо очень аккуратно, снижая вероятность повреждения прокладки.

Выполнить чистку дроссельной заслонки, убирая с нее накопившуюся грязь и отложения копоти.
Взять предназначенный для чистки карбюраторов очиститель «Карбклинер», надеть на флакон трубку, распылить состав на поверхность заслонки

При небольшом слое загрязнений они растворятся под воздействием средства для чистки.
Распылять чистящее средство необходимо поочередно с каждой стороны механизма.
Далее следует подождать высыхания жидкости, впитывания ее в слой отложений.
Затем необходимо повторить процесс нанесения средства для чистки, после чего, воспользовавшись ветошью, протереть заслонку.
Важно также протереть внутреннюю часть впускного коллектора в месте его соединения с дроссельной заслонкой. При небольшом слое отложений можно не распылять средство для чистки, а смочить в жидкости тряпку и протереть с ее помощью поверхность.
После того как чистка будет завершена, необходимо вернуть узел на место, соединив его с воздушным патрубком.

Теперь нужно завести автомобиль. Однако при появлении после чистки дроссельной заслонки высоких оборотов требуется адаптация узла.

Снимаем заслонку

Для примера рассмотрим Рено Логан с двигателем К7М, нам ведь не важно какой мотор, важно как и чем промыть

Для работы нужны такие инструменты:

  • Отвертка.
  • Ключи гаечные.
  • Кисть.
  • Очиститель карбюратора, либо бензин.

Приступим к работе:

  • Откручиваем воздушный патрубок.
  • После этого корпус фильтра, разбирать не нужно, если менять не собираемся.
  • После откручивания крепящих болтов, нужно приподнять корпус и открутить нижний патрубок. Убираете в сторону корпус и вот она заслонка перед нами.
  • Уплотняющее кольцо, должно располагаться между корпусом и заслонкой. Если оно после снятия оказалось на заслонке, снимите его и наденьте на фильтр, так собирать будет проще.
  • Снимите механическую тягу, соединяющую заслонку через механизм с тросом от педали газа. Не нужно ломать, слегка поддели и отвели в сторону, она практически сама соскочит с наконечника 1.
  • Затем отключаем датчик положения 2.
  • После него, регулятор холостых оборотов 4.
  • Просто отжимаете разъемы и снимаете их, никакой грубой силы.
  • Снимите дроссельный патрубок 3.
  • У основания заслонки есть фиксирующая скоба, снимаем её.

Вытаскиваем заслонку, отверстие под ней заткните чистой ветошью. Во избежание попадания туда грязи и посторонних предметов.

О том, как правильно почистить дроссельную заслонку, знает каждый мастер специализированного автосервиса, но далеко не любой автовладелец. А ведь выполнять эту процедуру рекомендуется не реже 30-50 тыс. км пробега — в зависимости от качества используемого топлива, состояния фильтров и систем.

Почистить дроссельную заслонку можно, не снимая клапан или же со снятием детали. В первом случае используется очиститель впускного клапана. Сначала демонтируется воздуховод, после чего при закрытом состоянии заслонки средство, которое обычно выпускается в виде аэрозоли, наносится на поверхность детали. Грязь и масляные скопления удаляются с помощью мягкой ткани. Далее необходимо открыть заслонку (выжать педаль газа до упора) и удалить загрязнения с боковых поверхностей и каналов. Процедура производится несколько раз.

Обратите внимание, что частичная прочистка так же, как и промывка форсунок без снятия, не позволит полностью удалить все загрязнения с детали. Поэтому лучше все же выполнять процедуру со снятием дросселя

Полная очистка

Полная очистка от загрязнений и нагара возможна лишь при снятом устройстве. Правильно демонтировать узел нужно так:

  1. Отсоединить воздуховод.
  2. Демонтировать заслонку, открутив болты и отсоединив разъемы.
  3. Средством для чистки карбюратора или специальным составом для дроссельных заслонок с помощью мягкой ткани тщательно протереть деталь изнутри и снаружи.
  4. Повторить процедуру чистки несколько раз, не допуская сильного механического воздействия, которое может привести к удалению защитного покрытия металла, повреждению самой заслонки и датчика её положения.
  5. После чистки дросселя собрать весь узел системы подачи воздуха в обратной последовательности.
  6. «Обучить» заслонку после установки с выставлением оборотов холостого хода в требуемое (заводское) значение.

Как почистить датчик положения дроссельной заслонки

Загрязнения могут попадать и на датчик положения. Из-за неправильной работы датчика, потери или плохого контакта информация, поступающая на ЭБУ автомобиля о положении детали, будет неверной. В результате двигатель не будет набирать обороты — или, что опаснее, во время движения заслонка откроется полностью, что приведет к увеличению скорости вместо торможения.

Жидкостью с мягкой тканью удаляют загрязнения и масляный налет с датчика, не прилагая чрезмерных усилий.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Чистка дроссельной заслонки

Дроссельная заслонка является частью впускной системы двигателя. Она позволяет регулировать поток воздуха, проникающий во впускной коллектор, а за счёт этого – и количество топливно-воздушной смеси, попадающей в цилиндры двигателя. Дроссельная заслонка открывается при нажатии на педаль газа. Когда педаль выжата до упора, дроссельная заслонка находится в самом верхнем положении, двигатель получает максимальный объём топлива и воздуха, а следовательно, работает с максимальной мощностью.

Причины загрязнения дроссельной заслонки

Дроссельной заслонке свойственно со временем загрязняться под воздействием масляной пыли, проникающей через трубку вентиляции картера, и обычной дорожной пыли, просачивающейся через воздушный фильтр. Эти субстанции оседают на дроссельной заслонке, стенках её корпуса и воздушных каналов, мешая заслонке до конца закрываться, а также равномерно перемещаться в рабочем диапазоне.

Когда нужно чистить дроссельную заслонку?

О том, что пришла пора чистить дроссельную заслонку, могут говорить проблемы с запуском двигателя, плавающие обороты на холостом ходу, рывки на скорости менее 15-20 км/ч. Но эти признаки могут свидетельствовать и о других неисправностях, поэтому лучше обратиться в профессиональный автосервис, где точно поставят диагноз и конкретизируют неисправность.

Как часто нужно чистить дроссельную заслонку?

В качестве профилактической меры чистку дроссельной заслонки рекомендуется осуществлять каждые 30-50 тыс. км. в зависимости от степени загрязнения, износа цилиндро-поршневой группы. Принять решение о необходимости чистки дроссельной заслонки помогут специалисты автосервиса Master12volt.

Особенности чистки дроссельной заслонки

Если для чистки дроссельной заслонки или датчика холостого хода требуется демонтаж деталей, рекомендуем устанавливать новые прокладки, т..к. любое попадание дополнительного воздуха после заслонки негативно скажется на работе двигателя.

Ремонт дроссельной заслонки

Важно различать обычное загрязнение дроссельной заслонки и её неисправность. Симптомы в обоих случаях могут быть примерно одинаковы, поэтому лучше обратиться к опытному диагносту, чтобы он точно определил суть неисправности и порядок её устранения

При наличии механических повреждений чистить дроссельную заслонку бессмысленно. В таком случае поможет замена дроссельной заслонки целиком или её неисправной части.

Адаптация дроссельной заслонки

Адаптацию дроссельной заслонки называют ещё обучением. В ходе этой процедуры ЭБУ двигателя запоминает, в каком положении заслонка закрыта, а в каком открыта. Адаптация требуется после чистки или замены дроссельной заслонки, а также при повторном подключении ЭБУ, замене педали акселератора и после полной разрядки аккумулятора. На некоторых автомобилях, оснащенных электронными дроссельными заслонками, после чистки требуется обучить дроссельную заслонку оборотам холостого хода. Адаптация дроссельной заслонки производится при помощи специального диагностического адаптера и программного обеспечения. Всё необходимое для этой процедуры есть в автосервисе Master12volt.

Номер телефона: 8(978) 073-78-33 8(978) 713-29-20

Когда необходим сброс адаптаций?

Вот что гласит официальное руководство Шевроле:

— Замена на новый контроллер ЭСУД

— Замена нового корпуса дроссельной заслонки (MTIA, ETC)

— Замена на новый клапан РХХ

— Очистка корпуса дроссельной заслонки от нагара

Я бы ещё добавил такой пункт:

Ошибки и сбои в процессе работы ДПДЗ и РХХ. Немного остановлюсь на этом моменте.

Дело в том, что существует некая зависимость между положением ДЗ и положением РХХ. То есть, если положение ДЗ = 2,5%, то положение РХХ примерно будет равно 20-25 Шагам.

Но периодически обращаются люди с нестабильными оборотами холостого хода и при диагностике можно увидеть картину, когда положение ДЗ = 0, а шаги РХХ = 40! В этой проблеме помогает именно сброс адаптаций, хотя владелец авто до этого не проводил никаких манипуляций с дроссельным узлом.

Это следствие каких-то кратковременных сбоев в системе. Вот один из примеров на нашем форуме, когда манипуляции с клапаном вентиляции картера привели к похожему сбою. Поэтому данный пункт также имейте ввиду.

Также такое явление встречается из-за неправильной регулировки троса педали акселератора.

Ну а теперь рассмотрим, собственно, сам процесс сброса адаптаций и почему он необходим после чистки дроссельной заслонки.

Нормальное положение ДЗ на холостом ходу прогретого двигателя без нагрузки составляет 2 — 3,5%.

Она открыта ровно на столько, сколько необходимо для прохождения нужной массы воздуха, чтобы обеспечить заданные обороты холостого хода.

Со временем заслонка и корпус дроссельного узла обрастают грязью, уменьшая зазор для прохождения воздуха.

Чтобы поддерживать заданные обороты, ЭБУ вынужден постепенно всё больше приоткрывать регулятор холостого хода. Со временем эти значения вырастают до 50-60 шагов РХХ или 5-7% положения ДЗ.

Это означает, что пора почистить дроссельный узел.

Мы его благополучно чистим и потом запускаем двигатель. И тут начинаются проблемы, ведь ЭБУ помнит значения 7% положения ДЗ для этого режима работы, но обороты теперь значительно выросли, ведь теперь нет преграды на пути у поступающего воздуха (обороты начинают зависать на высоких значениях). ЭБУ не может понять, что происходит и начинает пытаться их отрегулировать (обороты начинают плавать).

Вот на этом этапе и необходимо наше вмешательство. Нам нужно вернуть ЭБУ снова на заводские значения, снова выставить его на стартовую позицию, чтобы он начал снова адаптироваться.

Это можно сравнить с обычным 10-литровым ведром. Допустим, мы его полностью наполнили, влив туда 10 литров пива. Чтобы ещё в него влить 10 литров — нам необходимо сначала вылить уже имеющиеся в нём.

Так и в случае с ЭБУ. Мы стираем адаптивную память, чтобы блок начал обучаться и адаптироваться заново.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

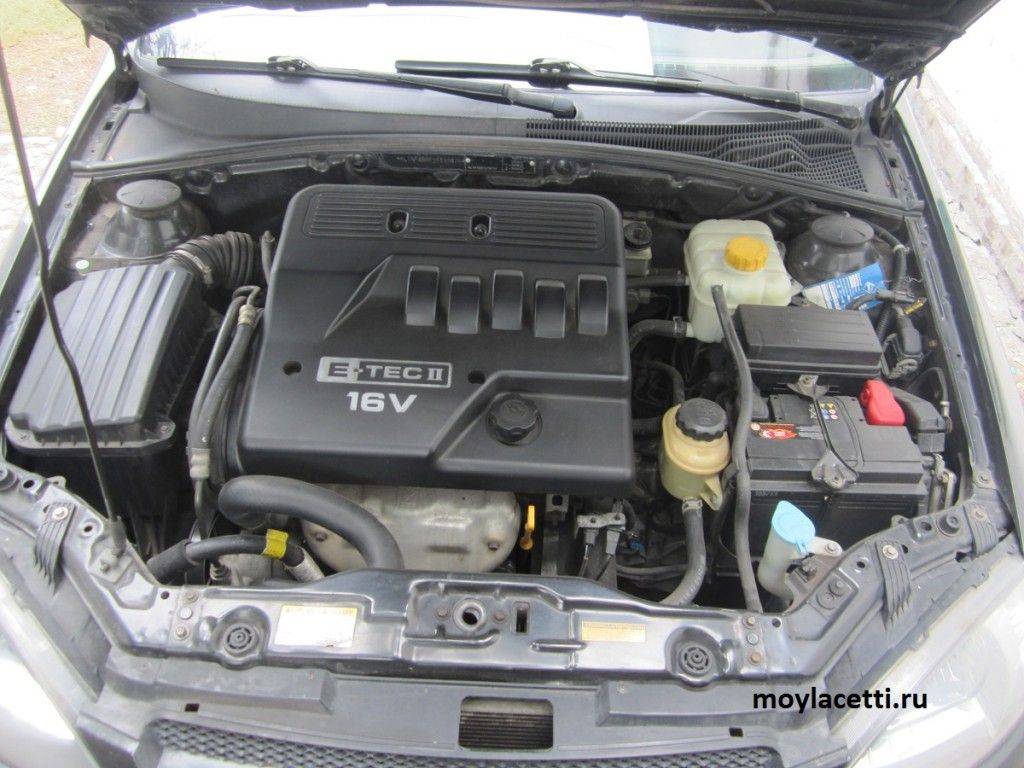

  1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

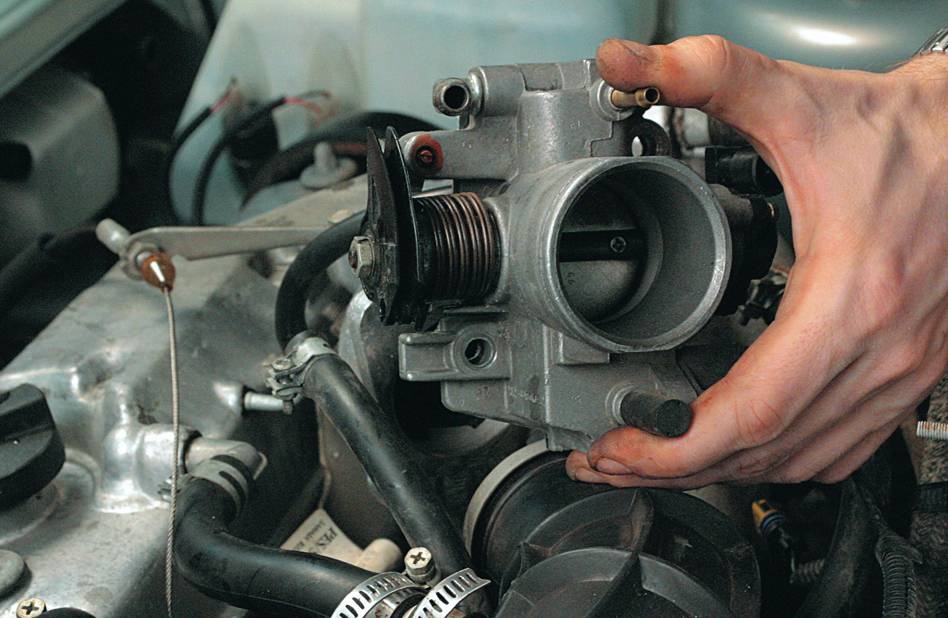

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!
