Постскриптум
Через восемь десятков лет основные принципы постройки грузового автомобиля не изменились. Всё та же рама, на которой силовой агрегат, кабина и бортовая платформа. Конструкция многих спроектированных в те времена узлов не претерпела принципиальных изменений. Это касается рессор, шкворневых узлов, сцепления, различных подшипников, барабанных тормозных механизмов, да и сам двигатель внутреннего сгорания сегодня принципиально аналогичен своему прадеду. Да, сейчас технологи используют другие материалы, доступны иные методы расчёта и проектирования, изготовления, сборки, отчего все эти узлы видоизменились, стали сложнее и намного эффективнее и удобнее. Но главный принцип остался!
Технические характеристика пожарного автомобиля АМО-Ф-15
Ветераны борьбы с огнем подтверждают, что пожарный АМО хорошо помогал справляться с пламенем.
Вот один из примеров:
4 декабря 1926 г. в 4 ч. 45 мин. ночи, на Мытищенском вагоностроительном заводе возник пожар в сборочном цеху. По тревоге прибыла заводская пожарная команда. Огонь бушевал и быстро распространялся. Уже пылали новехонькие товарные железнодорожные и трамвайные вагоны. Ствольщик, охлаждавший струей воды железную крышу цеха, заметил воспламенение в окне соседнего строения, где располагался механический цех. И, хотя местная пожарная команда сумела выделить 14 стволов, чтобы отсечь распространение огня, пожар разрастался. Зарево над городом побудило пожарных соседних предприятий – завода «Вискоза», фабрик «Пролетарская победа», «Мострикотаж» и других — прислать на подмогу насосы. Депо Северной железной дороги направило пожарный паровоз. Прибывшие команды смогли дать лишь четыре ствола, что не остановило распространение огня. И тогда, в 5 ч. 16 мин. утра, брандмейстер г. Мытищи запросил помощь из Москвы. На вызов сразу же выехали две автомобильные части на пожарных АМО. В их составе был помощник брандмейстера одной из пожарных команд. По заснеженной дороге, 20 верст удалось преодолеть за 35 мин. Прибыв на место, московские пожарные тут же дали четыре струи в очаг огненного смерча – на раскаленный металл и древесину, пропитанную скипидаром и масляными красками. Благодаря своевременной и квалифицированной помощи из столицы, в течение двух часов пожар удалось локализовать, а еще через три – и потушить. Третьей московской части вызванной дополнительно, работать уже не пришлось
Пожарные АМО строили до конца 1929 г., только на ленинградском «Промете» и московском Миусском заводах. Всего выпустили 308 машин. До наших дней сохранились два таких автомобиля. Один выпущенный «Прометом», хранится в Управлении городской пожарной службы Санкт Петербурга. Другой, изготовленный Миусским заводом, представлен в экспозиции столичного Политехнического музея.
Техника молодежи, № 3/2002
История автомобиля АМО-Ф15 началась со сборки итальянского грузовика FIAT 15 Ter. Этот грузовик собирался Московским заводом АМО с 1917 по 1919 год, после чего взяв его за основу, в 1924 году был налажен выпуск первого советского грузового автомобиля под названием АМО-Ф15. Хоть за основу автомобиля и был взят итальянец, но в его конструкцию были внесены существенные изменения.
В январе 1924 года завод АМО приступил к подготовке собственного производства, к этому моменту на заводе имелось 163 чертежа полученных из Италии, а также 513 чертежей изготовленных уже на заводе АМО в прежние годы. Кроме того, имелось два эталонных экземпляра FIAT 15 Ter, которые хранились в особом помещении.
Главным конструктором был назначен Владимир Иванович Ципулин. Его ближайшими помощниками стали: Е.И. Важинский, который готовил рабочие чертежи, Б.Д. Страканов – занимался пересмотром конструкции деталей FIAT 15 Ter, И.Ф. Герман – вел кузовные работы, Н.С. Королев отвечал за сборку. Подготовкой производства так же занимались Г.Н. Королев (на тот момент директор завода), технический директор С.О. Макаровский и главный инженер В.Г. Соколов.
В ночь на 1 ноября 1924 года была собрана первая машина АМО-Ф15, и уже к 6 ноября было собрано 10 автомобилей последней предсерийной партии. На следующий день эти 10 грузовиков выкрашенных в красный цвет приняли участие в пролетарской демонстрации на Красной площади в Москве, а 25 ноября, в полдень, три машины из первой десятки (№ 1, 8 и 10) отправились с Красной площади в первый для советских машин испытательный пробег по маршруту: Москва – Тверь – Вышний Волочек – Новгород – Ленинград – Луга – Витебск – Смоленск – Рославль – Москва. Успех автопробега подтвердил достаточный уровень качества продукции АМО, и с марта 1925 года началось серийное производство автомобилей АМО-Ф-15.
В 1925 году было изготовлено 113 грузовиков АМО-Ф15, а в следующем, 1926 году – уже 342 экземпляра. Производство постепенно возрастало, и к 1931 году было сделано 6971 экземпляров АМО-Ф-15.
Конструкция автомобиля АМО-Ф15 за все время производства модернизировалась дважды. Так в 1927 году автомобиль получил более комфортную кабину с жесткой крышей и «сухое» сцепление, был упрощён рулевой механизм. В 1928 году была упрощена система питания, автомобиль получил электрический стартер, фары и сигнал.
Автомобиль АМО-Ф15 был в серийном производстве до ноября 1931 года, на его шасси выпускали автобусы, санитарные и пожарные машины, легковые штабные автомобили и броневики. За семь лет производства было выпущено чуть менее 7000 экземпляров автомобилей.
Примечания
Соколов М.
АМО-Ф15, знакомый и незнакомый. (рус.)
// Автомобильный моделизм
: журнал. – 2004. – № 6. – С. 17-20.Шугуров Л. М.
Автомобили России и СССР. – М
.: ИЛБИ, 1993. – Т. 1. – С. 57-60. – 256 с. – 50 000 экз.Реминский В.А.
Первый блин советского автопрома АМО Ф-15 (рус.)
// Наука и техника
: журнал. – 2006. – № 1.Начало большого пути (рус.)
// За Рулём
: журнал. – 1974. – № 1. – С. 4.Виноград А.
Грузовой автомобиль АМО Ф-15.. – М
.: Госмашметиздат, 1932. – 72 с. – 5 300 экз.Петер М.
Автомобиль – его устройство и работа, уход за ним и простейший ремонт.. – М
.: Гострансиздат, 1932. – С. 463-468. – 484 с. – 20 225 экз.Чудаков Е.А.
Устройство автомобиля (рус.)
// За Рулём
: журнал. – 1930. – № 12. – С. 22.АМО санитарный // За Рулём
: журнал. – 1928. – № 1. – С. 21.Долматовский Ю.А.
Первенец советского автостроения (рус.)
// Моделист-Конструктор
: журнал. – 1970. – № 4. – С. 30.Слово имеют шофёры (рус.)
// За Рулём
: журнал. – 1928. – № 1. – С. 19,20.Пока тысяча… (рус.)
// За Рулём
: журнал. – 1928. – № 1. – С. 18.Как заводы ВАТО выполнили свой план в 1931 году (рус.)
// За Рулём
: журнал. – 1932. – № 2-3. – С. 30.Инструкция по уходу за автомобилем “АМО” тип Ф-15.. – М
.: Изд. зав. АМО, 1928. – 36 с. – 2 000 экз.
Главная » Коробка передач » Амо ф 15 штабной 6 местный автомобиль. Cкопированные, но советские: редчайшие военные автомобили АМО. В игровой и сувенирной индустрии
Двигатель
Рабочий объём дизельного двигателя 2.3 MultiJet 130, который в настоящее время устанавливается на фургоны и шасси Фиат Дукато, составляет 2287 см3. Это четырёхцилиндровый рядный (поперечное расположение цилиндров) 16ти-клапанный дизель с непосредственным впрыском.
Максимальная мощность, при 3600 об/мин, составляет 130 лошадиных сил, или 96 килоВатт. Максимальный крутящий момент этого мотора, при 1800 об/мин, составляет 320 Н.м (32,6 кгс.м). Силовой агрегат Fiat Ducato традиционно отличается отличной экономичностью: расход дизтоплива в смешанном цикле «по паспорту» составляет всего лишь 7,3 литров на 100 км пути. Количество выбросов CO2 равняется 194 г/км.
Дизельный двигатель 2.3 MultiJet 130 соответствует нормам Евро-4; а в автомобилях последних лет выпуска он доведён до соотвествия и Евро-5 – благодаря новой прошивке, сажевому фильтру и доработанной системе рециркуляции отработавших газов EGR с электронным управлением.
В фиатовских (ивековских) дизелях серии Multijet использована технология многофазного впрыска, разработанная инженерами компании. В отличие от повсеместно распространённых турбодизелей Common Rail со старой двухфазной системой впрыска данные моторы демонстрируют более эффективные КПД и экономичность. Также двигатели Multijet комплектуются промежуточным охладителем. И дизтопливо не замерзает даже при очень низкой температуре, поскольку в топливной системе устанавливается фильтр с электроподогревом
Для эксплуатации в России это немаловажно
АМО-3 (1931–1934 гг.)
Новый 2,5-тонный грузовик АМО-3 получил советский шестицилиндровый мотор в 60 сил, сухое двухдисковое сцепление, четырехступенчатую коробку передач, деревянную кабину с металлической обшивкой и даже компрессор для подкачки шин. Его производство продолжалось в течение четырех лет, в течение которых на его шасси создали десятки новых видов специальной военной техники.
Варианты и военные исполнения АМО-3
Стандартный бортовой автомобиль АМО-3 был принят на вооружение РККА в 1932 году и на короткое время стал основным средним грузовиком вооруженных сил СССР.
Он послужил основой простых полевых мастерских, инженерных машин и топливных автоцистерн с ручными перекачивающими насосами для заправки автобронетанковой техники в полевых условиях. На базе АМО-3 были созданы модернизированные авторазливочные станции, автодегазатор горячим воздухом для термической чистки обмундирования и снаряжения, первые советские душевые установки, водогрейные котлы, а также прототип боевой химической машины для заражения и дегазации местности.
На безбортовом грузовике АМО-3 размешался оригинальный механический укладчик двухколейной деревометаллической ленты дорожного полотна для преодоления обычными автомобилями труднопроходимых участков местности. Для ее установки в передней части машины и над кабиной была смонтирована пространственная трубчатая конструкция с роликами, по которым дорожная лента при медленном передвижении укладчика вперед продвигалась с кузова под его колеса и укладывалась на песчаную или болотистую поверхность.

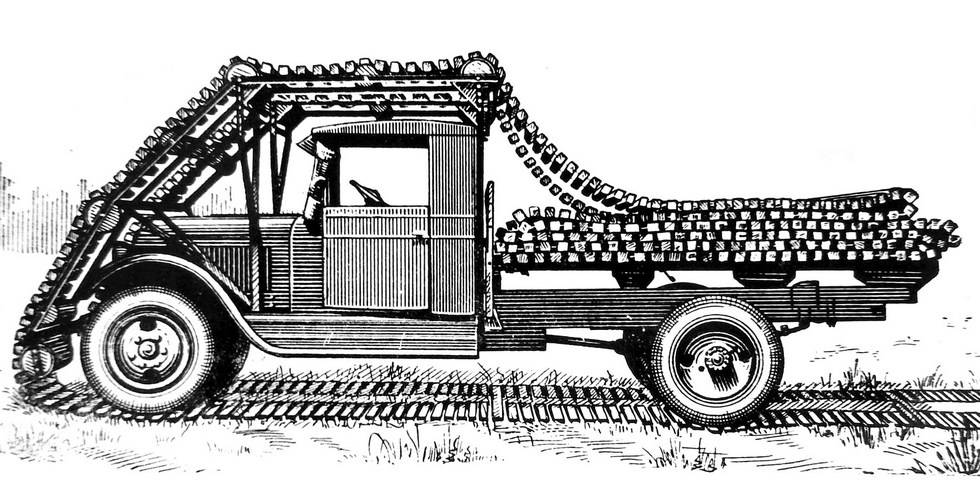

Механический укладчик ленты дорожного полотна на грузовике АМО-3
В 1932-м в Военно-транспортной академии РККА на АМО-3 разработали первый советский армейский полноповоротный автокран с пространственной решетчатой стрелой. Его оборудовали самым совершенным для своего времени электрическим приводом рабочих органов от собственного электрогенератора, приводившегося от трансмиссии автомобиля, открытым постом управления и четырьмя откидными опорами.
Опытный 2,5-тонный армейский автокран на базе АМО-3. 1933 год
В том же 1932 году началось изготовление длиннобазного автобусного шасси АМО-4, которое в РККА пригодилось для перевозки и монтажа крупногабаритного военного оснащения или вооружения. Для этого служили специальные низкобортные деревянные кузова, в которых размещались полевые мастерские, авторазливочные станции, опытные спаренные 25-мм зенитные пушки и первые образцы звукоулавливателей и зенитных прожекторов.

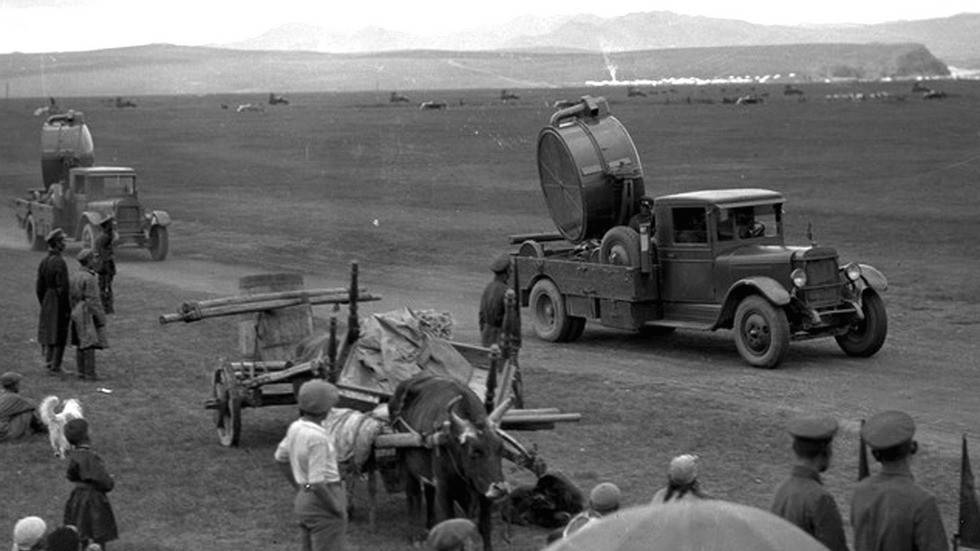

Прожекторные установки З-5-14 на параде в монгольских степях. 1933 год
Это же шасси послужило базой открытых линеек «Пожарный автодоровец» двойного назначения, ставших предшественниками известной пожарной машины ПМЗ-1. Их оборудовали продольными скамьями на 12 человек, центробежным насосом, цистерной на 360 литров воды, задней и боковыми рукавными катушками.
Восстановленный пожарный автомобиль на удлиненном шасси АМО-4 (фото автора)
В 1933-м в рамках проекта тяжелого четырехтонного автомобиля на базе серийного грузовика АМО-3 были построены две опытные трехосные машины АМО-6 с разными системами привода двух задних ведущих мостов. Специально для них был разработан пушечный бронеавтомобиль, но воплощение этой идеи в металле состоялось, когда АМО-6 превратился в известную трехоску ЗИС-6.
Опытный трехосный грузовик АМО-6 с червячными главными передачами (из архива НАМИ)
Одной из самых необычных машин на шасси АМО стал прототип одного из первых советских полугусеничных военных тягачей, воплощавших передовые иностранные достижения. Для этого в 1930 году во Франции закупили два артиллерийских тягача фирмы SOMUA (в СССР их называли «Сомуа») с передней ведущей звездочкой гусеничного движителя. Один из них, перевернув задом наперед, установили на укороченное шасси АМО-2, создав отечественный вариант АМО-Сомуа с задними ведущими зубчатыми колесами.
Испытания полугусеничного артиллерийского тягача «АМО-Сомуа»
Обе машины, французская и советская, прошли сравнительные испытания. Лучшей оказалась заграничная версия, а наш тягач признали непригодным к боевому применению. Через некоторое время его доработанная версия получила обозначение «ЗИС-Сомуа».
Источник — https://www.kolesa.ru/article/ckopirovannye-no-sovetskie-redchajshie-voennye-avtomobili-amo
Двигатель АМО-Ф15
В качестве силовой установки использовался однорядный четырёхцилиндровый карбюраторный двигатель Ф-15 с вертикальным
расположением цилиндров и нижним расположением клапанов. При 100-миллиметровом диаметре цилиндра и 140-миллиметровом ходе поршня рабочий
объём двигателя составлял 4398 куб см. При 1400 оборотах в минуту двигатель, имевший четырёхкратную степень сжатия, развивал мощность,
равную 35 лошадиным силам. Максимальная скорость автомобиля составляла 50 км/ч, средняя скорость движения по щебеночному шоссе – 30 км/ч,
по грунтовым дорогам – 15 км/ч. Пуск двигателя
осуществлялся при помощи «кривого стартера» – заводной рукоятки. Вместо генератора искру
зажигания вырабатывало магнето, а шестивольтовый аккумулятор служил лишь для питания фар. Энергии этого аккумулятора не хватало даже для
звукового сигнала, и потому в АМО-Ф-15 комплектовался клизмоподобным ручным клаксоном.
Питание двигателя топливом из расположенного под капотом 70-литрового бензобака к карбюратору двигателя осуществлялось самотёком.
Охлаждение двигателя было воздушным. Для создания потока охлаждающего воздуха вместо вентилятора использовался маховик двигателя, к которому крепились вентиляторные лопатки.
АМО-Ф-15 (1924–1931 гг.)
В предыдущей статье мы упоминали, что в первые годы после Октябрьской революции завод АМО собирал 1,5-тонные грузовички FIAT-15 Ter из привезенных из Италии сборочных комплектов, но их запасы быстро иссякли. Освоив собственное изготовление большинства агрегатов, в конце 1924 года завод представил первые советские грузовики АМО-Ф-15 с правосторонним расположением органов управления. Официально сообщалось, что они полностью собраны из отечественных узлов, и потому их выпуск считался важнейшей победой молодой Республики Советов в деле создания отечественной автомобильной индустрии. На самом деле к советским деталям можно было отнести лишь округлый капот, увеличенный радиатор, открытую кабину с цельным лобовым стеклом да заграничный карбюратор.

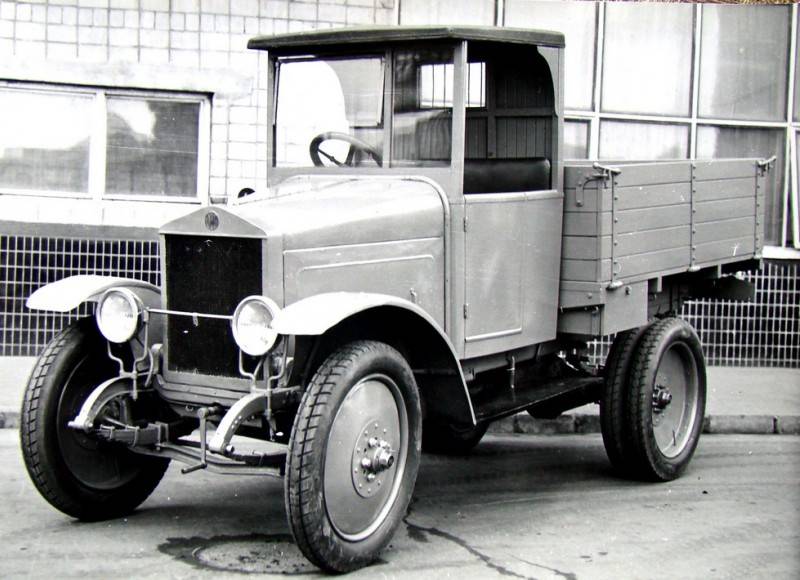

Поздний вариант автомобиля АМО-Ф-15 с жестким верхом кабины. 1928 год
Серийное производство АМО-Ф-15 развернулось в марте 1925-го, и затем автомобили прошли несколько стадий модернизации. К концу года капот стал более низким и плоским, затем появились закрытая кабина с жесткой крышей и упрощенный деревянный кузов, электрический стартер, а рулевое колесо переместилось на левую сторону. До 1931 года было собрано около семи тысяч машин.
Грузовики АМО-Ф-15 разных лет выпуска на военных маневрах. 1928 год
Простота и надежность
С точки зрения производственных возможностей и условий эксплуатации «допотопность» конструкции FIAT-15 ter, которая легла в основу АМО-Ф-15, была всем на руку. Более того, на пути к производству итальянский прототип упрощался, удешевлялся, повышалась надежность узлов и агрегатов.
Что представлял собой АМО-Ф-15 первых выпусков? Несущей основой служила лонжеронная рама лестничного типа. В ее передней части крепился четырехцилиндровый рядный карбюраторный двигатель Ф-15 мощностью 35 л. с. с вертикальным расположением цилиндров и нижним расположением клапанов.
Этот мотор имел одну особенность, которая сегодня может показаться забавной. Непосредственно за радиатором вентилятора не было. Восемь лопастей были отлиты в теле массивного маховика, расположенного между блоком цилиндров и сцеплением. Благодаря замкнутому объему подкапотного пространства (его боковины не имели вентиляционных щелей), прикрытого снизу кожухом, воздушный поток протягивался вентилятором-маховиком через соты радиатора.
С 1924 по 1928 год питание двигателя топливом осуществлялось с помощью вакуум-аппарата. Запустить двигатель можно было лишь энергичным вращением «кривого стартера». 70-литровый бензобак позволял без дозаправок проезжать по шоссе около 300 км.
До 1927 года АМО-Ф-15 оснащались сцеплением мокрого типа с 56 дисками. Механическая четырехступенчатая коробка передач соединялась с главной передачей карданным валом. Интересно, что карданный вал и главная передача были заключены в общий Т-образный защитно-силовой корпус. Передний конец этой «Т» шарнирно соединялся с траверсом рамы и передавал на нее толкающие усилия. Задние колеса имели равный 1° развал, заданный формой картера заднего моста.
Ножной (рабочий) тормоз воздействовал на задние колеса, ручной — на карданную передачу. При этом ручной тормоз считался не строго стояночным, а, скорее, вспомогательным. Обе системы имели колодочные механизмы и механический привод. Рулевое управление располагалось справа, поскольку в то время, когда проектировался FIAT-15 ter, родителю приходилось больше внимания уделять не редким встречным автомобилям, а движущимся у обочины конным экипажам и легкомысленным пешеходам.
Однопроводное шестивольтовое электрооборудование машины питалось от аккумулятора, система зажигания двигателя — от магнето. АМО-Ф-15 первых выпусков имели двухместную деревянную кабину с брезентовым тентом и деревянную платформу стремя открывающимися бортами.
Однако АМО-Ф-15 на протяжении всего времени выпуска постоянно модернизировался. В отличие от десяти предсерийных экземпляров, грузовики, которые пошли в серию в 1925 году, были оснащены новыми шинами и плоскими капотом и радиатором. С 1926 года часть автомобилей получила электрическое освещение вместо ацетиленового, у кабины появилась задняя стенка, а брезентовый тент сменила стационарная жесткая крыша на стойках, укомплектованная съемными брезентовыми верхними половинами дверей. Тогда же рычаги управления, расположенные снаружи, над подножкой, перекочевали в кабину.
В 1927 году трансмиссия получила шестидисковое сцепление сухого типа и упрощенный рулевой механизм. В том же году бензобак из-под сиденья водителя переехал на щит передка, что позволило осуществлять подачу топлива к мотору самотеком. Кроме того, маховик двигателя, норовивший при езде по неровностям «цепануть» землю, уменьшился в размерах.
В результате в последние годы выпуска АМО-Ф-15 основательно наверстал «генетически» заложенное конструктивное отставание от современников. Автомобиль при всем желании нельзя было назвать прогрессивным, однако недостаток инженерных инноваций с лихвой компенсировали простота, надежность и «пластичность» платформы, позволявшей строить на ее базе всевозможные модификации.
Но, в конце концов, от FIAT-15 ter с его архаичной конструкцией и малой грузоподъемностью отказались. АМО-2, вторая модель «1-го Государственного автомобильного завода» (имя Сталина предприятию было присвоено лишь 1 октября 1931 года), выпускавшаяся с 1930 года, копировала уже американский грузовик Autocar-SA грузоподъемностью в 2,5 т.
Модификации
- Автобус
– построенный в 1926 году автобус на шасси грузовкика АМО-Ф15. Серийно производился 5 лет с 1926 по 1931 год. - Пожарный автомобиль
– серийное производство с 1927 по 1931 год. - Штабной автомобиль
– автомобиль для нужд армии рассчитанный на 7 пассажиров. Серийно производился с 1926 по 1931 год. - Скорая помощь
– санитарный автомобиль построенный на шасси АМО-Ф15. Серийно производился с 1925 по 1931 год. - БА-27
– Бронеавтомобиль на базе АМО-Ф15 серийно производился с 1927 по 1931 год.
Масштаб модели 1:25.
Автомобиль АМО-Ф 15 (1924-1931) являлся развитием итальянского грузовика FIAT-151ter. Первые десять автомобилей были собраны с 1 по 6 ноября 1924 года и были представлены во время демонстрации 7 ноября того же года на Красной площади. Все грузовики были выкрашены в красный цвет.
Качество изготовленных машин было проверено в испытательном пробеге по маршруту Москва-Ленинград-Смоленск-Москва. Почти 2000 км АМО-Ф-15 прошли без малейших поломок, побив рекорды всех проводимых до этого грузовых пробегов.
Пробег 1925 г. принес новую победу АМО Ф-15. В этом состязании приняли участие 45 грузовых и 79 легковых автомобилей из Америки, Германии, Франции, Чехословакии, Италии, Австрии, Англии. Интересно, что ФИАТ выставил свою новейшую машину. Протяженность маршрута для грузовиков составляла 4724 км. Из иностранных представителей мало кто верил, что два советских АМО-Ф-15 вообще дойдут до финиша.
АМО-Ф-15 первой промышленной партии во многом повторяли конструкцию ФИАТа образца 1916 года – даже руль был расположен справа (ФИАТ отказался от такого решения после 1920 года). Машина имела много недостатков и устаревших конструкторских решений -складной матерчатый верх, прямоточную подачу бензина и весьма примитивный карбюратор. Пуск двигателя производился вручную, рукояткой, для освещения служили ацетиленовые фонари, сигнал подавался рожком с грушей.
Но уже через два года вторая партия была значительно доработана и модернизирована. Завод стал расширять производство и увеличивать объемы выпуска машин.
Шасси АМО-Ф 15 послужило базой для создания пожарных автомобилей, автобусов, фургонов, штабного автомобиля, бронеавтомобиля БА-27 и даже фургона для перевозки денег, изготовленного 2-м БТАЗ.
Технические характеристики грузового автомобиля АМО Ф-15
Годы выпуска - 1924-1931
Колесная формула – 4×2
Грузоподъемность – 1500 кг
Собственный вес в снаряженном состоянии – 1920 кг
База – 3070 мм
Шины – 880-135
Двигатель карбюраторный, бензиновый, 4-цилиндровый, рядный
Рабочий объем цилиндров – 4,40 л
Степень сжатия – 4,0
Диаметр цилиндров – 100 мм
Ход поршня -140 мм
Максимальная мощность при 1400об./мин. – З6 л.с.
Максимальный крутящий момент – 18,5 кгм
Максимальная скорость – 50 км/час
Трансмиссия, рулевая и тормозная системы Фиат Дукато
Все новые коммерческие автомобили Fiat Ducato шестиступенчатой комплектуются механической коробкой переключения передач; однодисковым сцеплением с гидравлическим приводом выключения. На машинах Фиат Дукато, ввезённых б/у из Европы, встречается также шестиступенчатая коробка-«автомат». Привод – передний. В Европе также выпускаются Fiat Ducato с подключаемым полным приводом, но в новом виде в России они не продаются.
Рулевое управление – реечное, с усилителем. Тормозная система – гидравлическая, двухконтурная, с усилителем 11″ (или двумя усилителями по 10″ для MAXI 4.0 т), оснащённая системой ABS с функцией электронного распределения тормозных усилий (EBD). Диаметр передних и задних тормозных дисков составляет 280 мм – на фургонах; 300 мм – на шасси.
Стоимость
Себестоимость машины, содержавшей большое количество деталей из цветных металлов и изготавливавшейся кустарными методами, была непомерно велика, хотя и снижалась по мере увеличения выпуска: если первые 10 грузовиков, изготовленных в 1924 году обходились по 18 000 руб. за 1 машину, то машины второго выпуска – уже 12 786 руб., а третьего – 11 000 руб.
В 1927/28 годах себестоимость АМО-Ф-15 составляла 8 500 руб., но в то же время автомобиль Ford в агрегатах с доставкой в страну стоил 800-900 руб . Таким образом, советское производство обходилось на порядок дороже импорта машин той же грузоподъёмности. Это послужило одной из причин глубокой реконструкции завода и перехода на выпуск более приспособленного к массовому производству американского Autocar Dispatch SA, получившего в СССР обозначение АМО-2 , а после освоения производства в СССР – АМО-3 .
В 1934 году стоимость 1,5-тонного АМО-Ф-15 с резиной и шофёрским инструментом составляла 6265 руб., а его шасси – 6091 руб.
В это же время 2,5 тонный АМО-2 с резиной на 7 колёс и шофёрским инструментом стоил 6068 руб.
Недостатки
В старой подшивке журнала «За рулём», относящейся к 1928 году, можно узнать, что у АМО-Ф-15 неудобная посадка — сиденье водителя располагалось слишком близко к рулю и высоко, из-за чего быстро уставали спина и ноги, у всех водителей болит позвоночник. Шофёры жаловались на качество сборки машин, на частые выходы из строя дифференциала, на плохой монтаж электрооборудования (открытая проводка быстро перетиралась и замыкала), на недолговечные тормоза с чугунными колодками, которых хватало максимум на 2-3 месяца, на повышенный износ сдвоенных задних колёс, вызванный отсутствием зазора между их скатами, на частые поломки рессор, на некачественные аккумуляторы, на неудобное расположение ручного тормоза (снаружи), к которому надо было тянуться «за версту», на сильную тягу холодного воздуха (зимой) к ногам водителя из-за совмещения маховика и вентилятора в одной детали. Водители санитарных АМО-Ф-15 жаловались на сильную тряску при езде, которая становилась недопустимой при перевозке больных.
Прорыв
В начале 1924 года завод получил «госзаказ» на возобновление серийной сборки грузовиков FIAT-15 ter. Но к этому времени предприятие располагало лишь набором «эталонных» деталей к автомобилю FIAT и ворохом технической документации. А это означало, что предстоит наладить собственное производство всех деталей, руководствуясь чертежами, из которых примерно треть — итальянские, а остальные изготовлены на АМО в прежние годы.
Ситуация осложнялась еще и тем, что техническая документация была выполнена в метрической системе, а значит, все необходимо было пересчитывать в дюймы, поскольку большая часть новых станков поступила на завод из США.
Подготовкой и «пересчетом» чертежей занялись Ципулин, получивший должность главного конструктора, и Е. Важинский. Ведущие конструкторы Б.Страканов, A. Пайков и М.Власов адаптировали конструкцию деталей FIAT к производству. За кузовные работы отвечал И. Герман, за сборку — Н. С. Королев. Общие вопросы, связанные с подготовкой производства, решали Г. Н. Королев, технический директор С. Макаровский и новый главный инженер B. Соколов.
Появление первых грузовиков к назначенному сроку — седьмой годовщине Октябрьской революции — было бы невозможно без самоотверженных действий молодой команды. Никто не жаловался на отсутствие необходимого оборудования, никого не останавливали кустарные методы работы.
Юрий Долматовский в своей книге «Знакомые и незнакомые» так описывает изготовление некоторых деталей: «Балки передних осей, продольные брусья рам ковали ручными молотами. Коленчатые валы двигателей делали следующим образом: сначала из огромной металлической глыбы выстругивали плиту, потом размечали на ней контуры вала, сверлили по контурам отверстия и кувалдой отбивали лишние надсверленные куски.
Полученную таким образом грубую заготовку вала обдирали и обтачивали на токарном станке, затем шлифовали вручную. Стальные листы облицовки кабины, капот, крылья выколачивали примерно так, как бродячие жестянщики делают ведра…
Места установки деталей размечали на раме чертилкой или даже мелом, а если деталь не подходила, ее подгоняли, подпиливали. От одной операции к другой, из цеха в цех детали путешествовали… на плечах рабочих или на конных подводах».
Несмотря на столь экстремальные условия сборки, к ноябрю удалось построить установочную партию полностью советских грузовиков. 1 ноября 1924 года было смонтировано шасси №1: пробную поездку по заводу совершил сам Владимир Ципулин. На следующий день сборку машины завершили окончательно, а к 6 ноября удалось собрать первые десять автомобилей.

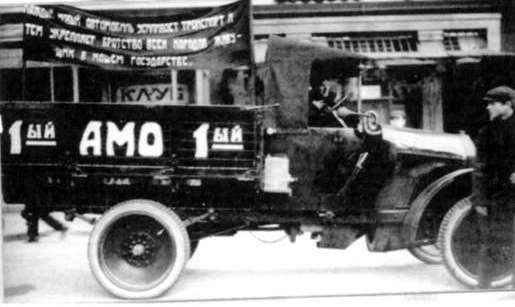

Столь значимое достижение советской промышленности следовало продемонстрировать гражданам страны, а лучшей возможности, чем участие новых машин в «автодефиле» на Красной площади, в то время не существовало. Поэтому «пилотные» грузовики выкрасили в революционный красный цвет и украсили транспарантами и лозунгами.
Но броские «наряды» никого не могли ввести в заблуждение: все прекрасно понимали, что главным заказчиком первых советских грузовиков является армия, и, значит, АМО суждено служить Отечеству в «мундирах» защитного цвета. Кстати, впоследствии, в апреле 1925 года, в темно-зеленый цвет были перекрашены и десять красных «первенцев».
Уже 25 октября 1924 года три автомобиля из «парадной десятки» (№ 1,8 и 10) отправились в испытательно-агитационный пробег по маршруту Москва-Тверь-Вышний Волочек-Новгород-Ленинград-Луга-Витебск-Смоленск-Рославль-Москва. Общая протяженность пути составила 1986 км.
В дороге провели испытания автомобилей с полной нагрузкой на максимальную скорость с хода при разгоне в один километр. Машина № 1 показала 57 км/ч, № 8 — 53 км/ч, а № 10 — 55 км/ч. Колонна финишировала в Москве 9 декабря. Весь маршрут, без учета времени на стоянки, ночевки, деловые и демонстрационные мероприятия, три АМО преодолели за 62 часа 29 минут со средней скоростью 32 км/ч, продемонстрировав при этом завидную надежность. Единственной поломкой стала потеря стопорного болта карданного сочленения АМО № 8. На устранение неполадки ушло 17 минут.
Противоречия в источниках
Необходимо отметить, что правильного написания названия этого автомобиля, видимо, не существует. Даже в технической литературе того времени (включая литературу, изданную заводом АМО) встречаются варианты: АМО Ф-15
,АМО Ф15 , и даже«АМО» тип Ф-15 . При этом в одной и той же книге могут встречаются разные написания. Вариант написанияАМО-Ф-15 становится общеупотребительным в послевоенной литературе.
В источниках содержатся противоречивые данные по техническим характеристикам автомобиля АМО-Ф-15.
- Встречается значение мощности 36 л.с., в то время, как в большинстве других источников указывается 35 л.с.
- Масса автомобиля без груза указывается 1460 кг, 1900 кг, 1920 кг или 2000 кг.
- Длина — 5050 мм, 5110 мм, 4975 мм
- Ширина — 1760 мм, 1700 мм
- Высота — 2250 мм, 2260 мм
- База — 3040 мм, 3070 мм, 3075 мм
Причиной расхождений могут быть как опечатки, так и изменение параметров в зависимости от модификации автомобиля и года его выпуска.
