Антиблокировочная тормозная система ABS: для чего нужна и как работает АБС

Почему “антиблокировочная”?

Плавно нажимая на педаль тормоза, мы замедляем движение автомобиля до полной его остановки. Однако, бывает, что нужно остановиться мгновенно, мы резко жмем на педаль, вот тогда и возникает опасность “юза”, т.е. скольжения заблокированных колес по скользкой дороге, при котором автомобиль не слушается поворота руля. В автошколах инструктор по вождению учит: на мокром асфальте эффективней гасить скорость “толчками”, быстро нажимая и отпуская педаль тормоза, ощущая при этом границу скольжения и стараясь не перейти ее. Скажите, кто в минуту опасности вспомнит подобные наставления? Статистика неумолима – 10% аварий происходит из-за того, что заблокированные передние колеса на льду, снегу и мокром асфальте не могут изменить направления движения автомобиля. Что делать? Люди придумали антиблокировочную систему (ABS), т.е. ряд устройств, которые при торможении автомобиля, вне зависимости от действий водителя, предотвращают блокировку колес. Таким образом, автомобиль с ABS на скользкой поверхности дороги при необходимости в экстренной остановке не только не “проскочит” с невращающимися колесами вперед, не только не потеряет управление (иногда от этого зависит жизнь пешеходов), но и, возможно, не вылетит с проезжей части со всеми вытекающими из этого последствиями.

Когда появилась система ABS?

Впервые о антиблокировочном механизме тормозов заговорили еще в далеком 1920-ом году, когда подобным механизмом стали оборудовать самолеты. Первые разработки принадлежат французской компании Avions Vision, известный тогдашний производитель различной авиатехники и автомобилей.Шестнадцать лет спустя компания Bosch запатентовала первую систему ABS, которая срабатывала при резком торможении. До реализации дело не дошло, так как не было цифровых технологий, позволяющих вести постоянный контроль. В 1960-ые года проект снова возобновили, благодаря появлению полупроводниковых технологий. Первые практичные образцы системы ABS появились в 1971 году, разработанные компанией General Motors.Первые серийные образцы стали устанавливать на автомобили, в качестве опции, в середине 1970-ых годов. В качестве стандартного набора в 1978 году компания Mercedes ввела ABS для моделей Mercedes-Benz W116 (прототип современного S-Class). Эстафету мгновенно подхватила компания BMW, установив на модель 7-ой серии. На момент выхода система, её стоимость составляла порядка 10% от общей цены автомобиля. В наши дни, начиная с 2004 года всех авто производителей в Европе обязали устанавливать ABS, как стандартную опцию, даже для самой «бедной» комплектации.

Какие были генерации антиблокировочной системы?

Прогресс не стоял на месте и понятное дело, что с развитием цифровых технологий, и автомобилей, развивалась антиблокировочная система тормозов. Как уже говорили, первым поколением считается 1970 год, когда впервые создали ABS. Работоспособность оставляла ожидать лучшего, так как ведущая ось блокировалась, а сам механизм системы работал не долгое время и быстро приходил в негодность.Второе поколение пришлось на 1978 год. Начиная с этого года, на автомобили Mercedes-Benz S-Class и BMW 7-Series начали устанавливать механизм ABS, как стандартную опцию. Стоит отметить, что работоспособность механизма была на высоте для тех лет и показывала отличные результаты работы. Теперь основной задачей инженеров было уменьшение габаритов и компонентов системы.

Третье поколение системы ABS выделяют выходом новой системы 2E в 1980-ом году. Основное отличие в том, что вес гидравлического блока уменьшился до 4,9 кг, а до этого был 6,3 кг. Аналогично уменьшилось и количество элементов, вместо 140 стало только 40 элементов.Четвертая генерация антиблокировочной системы ABS приходится на 1995-ый год, когда появилась версия 5,3. Очередное уменьшение веса привело к показателям 2,6 кг и 25 компонентов вместо 40-ка. Пятое поколение считают в 2003 году, с выходом системы ABS 8. Инженеры обошли первую генерацию большим кругом, вес блока составил 1,6 кг, а количество элементов 16.Последнее шестое поколение приходится на 2010 год. Именно в этом году компания Bosch производит ABS, где гидравлический блок весит 1,1 кг, а количество элементов составляет всего 9 деталей. Этот же год считается моментом старта компании Bosch в направлении систем безопасности (активных и пассивных). По всей вероятности, в 2020 году Бош представит доработанную систему, тем самым выделив новое поколение. Предполагают, что в основе будет только электроника, которая сможет паразитировать на существующих механизмах автомобиля.

Работа ABS

За каждое колесо отвечает пара клапанов, один из которых нагнетает давление в рабочий цилиндр, второй сбрасывает. Сброс происходит в гидроаккумулятор, что минимизирует потери энергии и увеличивает быстродействие.

В начале торможения выпускной клапан закрыт, это его нормальное состояние, а впускной открыт. Давление растёт, и так будет происходить до момента, когда датчики зафиксируют начало блокировки. ЭБУ чётко определяет скорость автомобиля, соотносит её со скоростью вращения колеса, а также следит за темпом его замедления. Если началась частичная блокировка, то частота вращения скачкообразно изменяется, и система реагирует, переходя в режим удержания давления.

Открывая выпускной клапан и закрывая впускной, ЭБУ не позволяет водителю продолжать увеличивать давление в магистрали подозрительного колеса. В этот момент регулировка давления происходит в импульсном режиме, без вмешательства человека. Он может нажимать на педаль с любой силой, колесо на это никак не отреагирует. Благодаря сохранению способности к качению, оно продолжает выполнять вторую свою функцию – обеспечивать не только замедление машины, но и её управляемость. Скользящей шине всё равно, в каком направлении это делать, по траектории или вбок от неё. Поэтому автомобиль на заблокированных резким торможением колёсах чаще всего просто выбрасывает с дороги.

Если колесо продолжает терять частоту вращения, то система разблокирует его, закрыв впускной клапан и сбросив давление через выпускной. И сделает это с такой скоростью, на которую не способен даже самый тренированный водитель. Поэтому тормозной путь автомобиля с ABS всегда короче, чем у не оборудованного этой системой. А в автогоночных дисциплинах антиблокировку не используют, чтобы повысить роль водительского мастерства.

При возникновении неисправностей в системе срабатывает самодиагностика ЭБУ, программа переходит в аварийный режим и высвечивает индикацию на приборной панели. Даже если выйдет из строй электронный блок и пропадёт питание, клапаны останутся в своём нормальном состоянии, тормозная система превратится в самую обычную, но в эффективности не потеряет. Пропадёт только всё положительное, что даёт предотвращение блокировки.

Появление ABS изменило даже рекомендации по безопасному вождению. Стало возможным поступать так, как ранее категорически запрещалось. Можно в случае опасности просто выжать с максимально возможной силой тормозную педаль, оставить её в этом положении и работать рулём, пытаясь избежать столкновения одновременно манёвром и торможением. Раньше это просто привело бы к вылету из полосы или неуправляемому вращению. На автомобилях с механической коробкой можно даже выжимать сцепление при торможении, что раньше не позволялось, мотор был обязан сохранять стабилизирующий момент.

Как работает АБС автомобиля

Антиблокировочная система работает следующим образом:

При нажатии на педаль тормоза она давит на жидкость в главном тормозном цилиндре и в результате жидкость выдавливается оттуда под давлением.

Из главного тормозного цилиндра жидкость поступает в гидравлический блок управления АБС.

В гидравлическом блоке управления есть 4 выхода, каждый из которых соединен трубкой с тормозным цилиндром на колесе.

На каждом из этих выходов гидравлического блока АБС стоит клапан, который открыт в первоначальном состоянии.

Жидкость под давлением выталкивается из гидравлического блока управления и по трубкам и шлангам поступает в тормозные цилиндры на каждом колесе.

В тормозном цилиндре на колесе создается давление, и жидкость выталкивает поршень, который связан с тормозными колодками.

В результате этого тормозные колодки давят на тормозной диск или барабан. Из-за этого между тормозными колодками и тормозным диском возникает сила трения, и он замедляет свое вращение.

Соответственно свое вращение замедляет и колесо.

В тормозных системах оборудованных АБС на ступице каждого колеса закреплен зубчатый диск и датчик.

При вращении колеса зубья диска проходят возле датчика, который фиксирует это.

Данные от датчика передаются в электронный блок управления.

При очень резком торможении колесо может заблокироваться и датчик по скорости замедления вращения колеса заметит это.

В результате чего электронный блок управления АБС видя, что какое-то колесо заблокировалось, подает сигнал на гидравлический блок управления и перекрывает клапан, подающий тормозную жидкость на это колесо.

Так как давления тормозной жидкости на это колесо снижается, оно перестает тормозить и начинает снова вращаться.

Как только колесо начинает вращаться, клапан на гидравлическом блоке открывается, и давление тормозной жидкости опять передается на тормозную систему этого колеса.

Колесо снова начинает тормозить.

Эти действия повторяются очень быстро и проявляются для водителя в том самом характерном звуке и вибрации педали тормоза при нажатии.

Благодаря этому при торможении колеса не блокируются и машина не идет, как называется юзом.

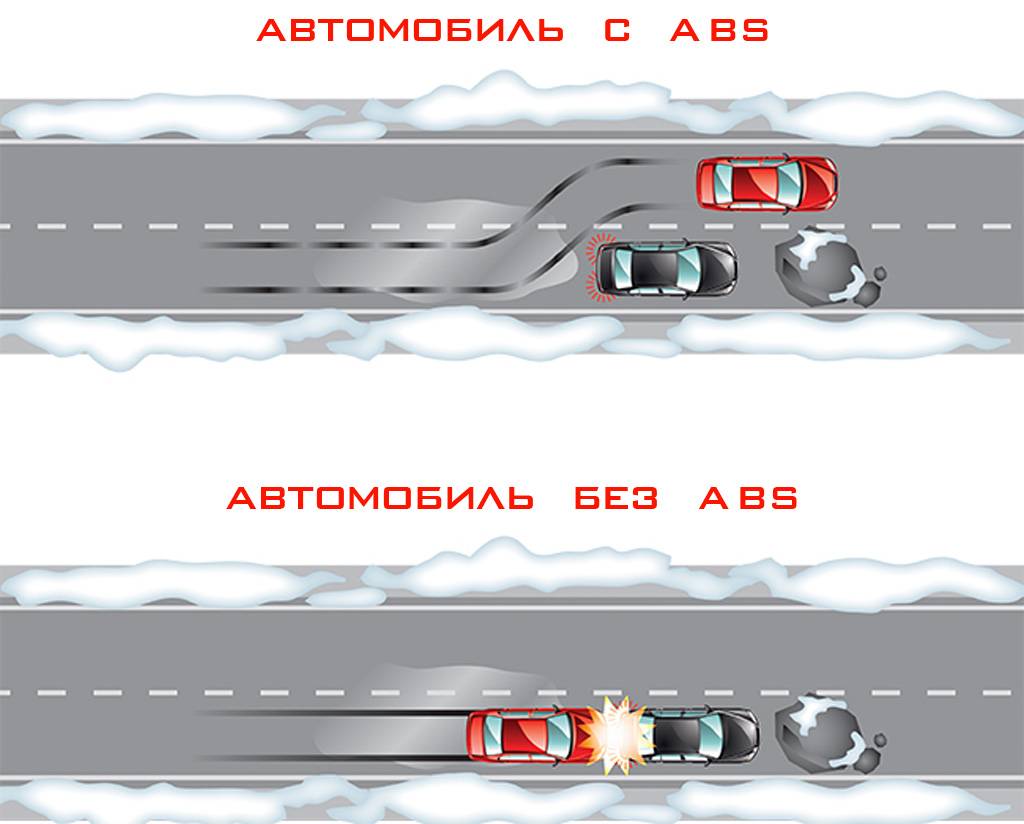

Ведь при движении юзом машина становится неуправляемой и не реагирует на рулевое управление. АБС же позволяет избежать этого и сохраняет у водителя возможность управления автомобилем.

Например, это поможет объехать препятствие, не отпуская педали тормоза. Существует заблуждение, что автомобили оборудованные системой АБС останавливаются на более коротком расстоянии, чем автомобили без АБС. В реальности это зачастую неправда.

Автомобиль с АБС в большинстве случаев пройдет больший путь до полной остановки, но благодаря тому, что при этом водитель может управлять автомобилем он сможет объехать препятствие, а не просто беспомощно нажимать на педаль тормоза и надеяться, что автомобиль остановится вовремя.

Также система АБС положительно влияет на состояние протектора покрышек. Ведь при отсутствии АБС и при блокировке колеса в торможении покрышка будет тереться об асфальт только одной точкой.

В результате такого торможения покрышка может сильно стереться в одном месте. При работе АБС такого не происходит.

Это описание упрощенного принципа работы системы АБС.

На практике же конструкция тормозной системы и АБС значительно сложнее. Например, тормозная система современного автомобиля имеет как минимум два независимых контура.

Это значит, что передние и задние колеса управляются отдельными трубками из главного тормозного цилиндра.

Это помогает сохранить возможность тормозить автомобилем, даже когда одна из трубок тормозной системы получит повреждение.

Расшифровка понятия

Аббревиатура АБС (ABS) на английском языке означает “Anti-lock braking system”. Главная задача этой системы – обеспечение курсовой устойчивости машины и ее управляемости. Это не отдельная деталь: торможение корректируется целым рядом механизмов. Узлы АБС всегда взаимодействуют сообща. Система устанавливается не только на легковые автомобили. Ею оснащаются прицепы, грузовой транспорт, мотоциклы и даже шасси самолетов.

В АБС входят датчики скорости, расположенные на ступицах колес, клапаны, регулирующие давление внутри тормозной системы и электронный блок управления.

Источник изображения: fastmb.ru

Варианты систем ABS

В настоящее время предлагается несколько версий ABS в зависимости от конфигурации тормозных контуров, конфигурации привода и трансмиссии, функциональных требований и бюджета. Наиболее популярным распреде­лением тормозных сил является диагональное разделение (Х-образная конфигурация тор­мозных контуров), менее популярным — раз­деление передних и задних колес (Н-образная конфигурация тормозных контуров). Конфи­гурации HI и НН (например, в Daimler Maybach) являются специализированными и редко ис­пользуются в сочетании с ABS. Варианты систем ABS различаются по количеству каналов управления и датчиков угловых скоростей колес.

4-канальная система ABS с 4 датчиками

4-канальные системы ABS с 4 датчиками (рис. «Варианты систем ABS» ) позволяют индивиду­ально регулировать тормозное давление на каждом колесе по четырем гидравлическим каналам, с разделением тормозных контуров между передними и задними колесами (для ll-образной конфигурации тормозных конту­ров) или диагональным распределением (для Х-образной конфигурации тормозных конту­ров). У каждого колеса есть свой датчик, из­меряющий угловую скорость.

Для сегмента сверхкомпактных автомо­билей с рабочим объемом двигателя до 660 куб.см (MIDGET) японского рынка был разработан сильно упрощенный вариант ABS. Он положил конец демпфирующим камерам и возвратным насосам. Небольшое количество компонентов по сравнению с традиционными системами обеспечивает значительную эко­номию, но имеет и ряд функциональных не­достатков. Производство систем этого типа постепенно прекращается.

3-канальная система ABS с 3 датчиками

Вместо привычного расположения с отдель­ным датчиком угловой скорости на каждом колесе в этом варианте у задних колес име­ется один датчик, устанавливаемый в диф­ференциале. В силу характеристик диффе­ренциала он позволяет измерять разность угловых скоростей колес с определенными ограничениями. Характеристики управления SL для задних колес, т.е. параллельное соеди­нение тормозов двух задних колес, позволяют обойтись одним гидравлическим каналом для (параллельного) регулирования давления за­дних колес.

Гидравлические 3-канальные системы требуют II-образной конфигурации тормозных конту­ров (разделение передних и задних колес).

Системы с 3 датчиками можно исполь­зовать только в автомобилях с задним при­водом, главным образом, в грузовиках. Количество автомобилей, оснащаемых такими системами, падает.

2-канальная система ABS с 1 или 2 датчиками

2-канальные системы ABS начали производить из-за небольшого количества требуемых компонентов и, соответственно, возможности экономии затрат. Их популярность была огра­ничена, так как их функциональность была не­достаточной. Эти системы сейчас практически не используются в автомобилях.

Некоторые продаваемые в США лег­кие грузовики с межосевым разделением тормозных контуров все еще оснащаются системами RWAL (Rear Wheel Anti-Lock, антиблокировочная система для задних колес) — специальными упрощенными версиями 2-канальной системы ABS, состоящими из датчика на дифференциале заднего моста и одиночного управляющего канала (без воз­вратного насоса), предотвращающего блоки­ровку задних колес. При достаточно большом тормозном давлении передние колеса все равно могут заблокироваться, что приводит к риску потери управляемости при опреде­ленных условиях.

Такая система не отвечает функциональным требованиям, предъявляемым к системам ABS Категории 1.

Использование ABS на мотоциклах

За последние годы удалось существенно сни­зить размер и массу систем ABS. В результате серийно производимые системы ABS стали привлекательной опцией для мотоциклов. Следовательно, этот класс транспортных средств сможет воспользоваться преимуще­ствами ABS как системы безопасности.

Автомобильная система для использова­ния в мотоциклах модифицируется. Вместо привычных восьми 2/2-ходовых клапанов в гидравлическом блоке у автомобилей (с Х-образной конфигурацией тормозных кон­туров), у мотоциклов обычно применяется четыре клапана. Алгоритм управления также кардинально отличается от используемого в автомобильной системе ABS.

Другие варианты системы появились в результате спроса на комбинированные тор­мозные системы (CBS), т.е. системы, в которых и передними, и задними тормозами можно управлять либо педалью, либо ручным ры­чагом, возможно в сочетании с отдельными средствами активации передних тормозов. Для этого типа требуется 3-канальный гидравличе­ский блок. Однако конструкция варианта CBS сильно зависит от модели мотоцикла.

Проблемы эксплуатации ABS

Заметим, что современные ABS обладают достаточно высокой надежностью и могут длительное время работать не выходя из строя. Электронные блоки ABS отказывают крайне редко, поскольку защищены специальными реле и предохранителями, и если такая неисправность все-таки случилась, то ее причина нередко бывает связана с нарушениями правил и рекомендаций, о которых упомянем чуть ниже. Самыми же уязвимыми в схеме ABS являются колесные датчики, располагаемые вблизи вращающихся деталей ступицы или полуосей. Место расположения этих датчиков благополучным никак не назовешь: различные загрязнения или даже слишком большой люфт в подшипниках ступицы способны вызывать сбои в работе датчиков, которые и становятся чаще всего виновниками неполадок в работе ABS.

Кроме того, на работоспособность ABS влияет величина напряжения между клеммами аккумулятора. При уменьшении напряжения до 10,5 В и ниже ABS вообще может самостоятельно выключиться через предохранительный электронный блок. Предохранительное реле может также сработать при недопустимых колебаниях и всплесках напряжения в сети автомобиля. Чтобы этого не случилось, нельзя разъединять электрические разъемы при включенном зажигании и работающем двигателе, необходимо строго следить за состоянием контактных соединений на генераторе. Если приходится заводить двигатель методом “прикуривания” от постороннего аккумулятора либо предоставлять для этой цели в качестве “донора” собственный автомобиль, соблюдайте следующие правила. При подсоединении проводов от внешнего аккумулятора необходимо, чтобы зажигание на вашем автомобиле было выключено (ключ из замка вынут). Пусть подзарядится ваш АКБ 5-10 минут. Перед запуском вашего автомобиля «донор» нужно заглушить и выключить зажигание, только потом включать зажигание и заводить свой. Это сохранит генератор на «доноре», а многие электронные блоки на вашем автомомбиле.

Что еще? Если автомобилю потребовался ремонт с применением сварки, то перед началом работ следует отсоединить проводку от электронного блока управления ABS. Кроме того, этот блок не рекомендуется подвергать нагреву свыше 85 градусов по Цельсию более двух часов. Это к тому, если автомобиль предполагается красить, а затем сушить горячим методом в специальной камере.

О том, что ABS неисправна, свидетельствует загорание контрольной лампы на панели приборов. Слишком нервно реагировать на это не следует, без тормозов автомобиль не останется, но при торможении будет вести себя как машина, в которой ABS отсутствует. Если контрольная лампочка ABS загорелась во время движения, необходимо остановить автомобиль, заглушить двигатель и проверить напряжение между клеммами аккумулятора. Если оно окажется ниже 10,5 В, то можно продолжать движение, а при первой возможности зарядить аккумулятор. Если лампочка ABS периодически загорается и гаснет, то, скорее всего, барахлит какой-нибудь контакт в электрической цепи ABS. Автомобиль следует загнать на смотровую канаву, проверить все провода и зачистить электрические контакты. Если причина мигания лампы ABS не будет обнаружена, то дальнейшие поиски неисправности следует продолжить в специализированном автосервисе.

Существует ряд особенностей, связанных с обслуживанием или ремонтом тормозной системы с ABS. Например, перед заменой тормозной жидкости следует разрядить аккумулятор давления в гидроблоке ABS. Для этого при выключенном зажигании необходимо раз двадцать нажать на педаль тормоза.

Закрытая система с 3/3-ходовыми электромагнитными клапанами

Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

На рисунке а, б и в представлен процесс регулирования для каждого колеса.

В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.

Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.

Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.

Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.

При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.

Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.

На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.

При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.

Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.

Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.

Функция сигнальной лампы проверяется блоком управления через контакт 29.

Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.

Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.

Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).

Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

Составные антиблокировочной системы

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

  • гидроблок
  • датчики скорости
  • блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения

Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность

Гидроблок

В состав гидроблока входит:

  • резервуар для хранения тормозной жидкости – гидроаккумулятор;
  • впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
  • благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.

Некоторые недостатки АБС

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат

Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

Самостоятельное исправление загорания лампочки ABS

Рассмотрим, какие мероприятия необходимо провести для устранения неполадки без обращения в автомастерскую:

  1. Поднимите крышку капота, отсоедините провода, ведущие к аккумулятору.
  2. Прямо под крышкой капота находится электронный управляющий блок ABS. Как правило, он расположен совместно с гидромодулятором, который распределяет тормозные усилия. Данный элемент можно распознать по большому количеству тормозных трубочек, подведенных к блоку, и связке автопроводов с разъемом.
  3. Далее нужно отсоединить разъем и внимательно рассмотреть, нет ли на его поверхности повреждений или жидкости. При необходимости нужно продуть разъем и хорошенько просушить.
  4. Продиагностируйте предохранители. Это лучше сделать в первую очередь, но ничего страшного, если вы осуществите такие действия на данной стадии.

За антиблокировочную тормозную систему отвечают несколько предохранителей. Они чаще всего располагаются в монтажном блоке, находящемся под капотом.

Дальше все немного сложнее:

  1. Хорошо, если вы имеете в наличии автомобильный подъемник, чтобы смотреть на нем. Если такой установки нет, можно воспользоваться домкратом. Главное – для начала рассмотреть провода, которые подключены к датчикам колес, чтобы исключить повреждения. Проводка в большинстве случаев перетирается о поверхность колес или слетает с удерживающих креплений – это ведет к тому, что загорается лампочка.
  2. Конструкция датчика на колесах предполагает соединение его с проводом с прикрепленным на конце разъемом. Провод может иметь длину до 1 метра. Вам нужно обнаружить эти разъемы, проверить, есть ли в них контакт и какого он качества. Осмотрите поверхность разъема на наличие влаги или ржавчины.
  3. Если ваши старания ни к чему не привели, и лампочка ABS по-прежнему горит, необходим визит в автомастерскую. Бывает, что устранить ошибку «ребутом» (с помощью снятия клемм аккумулятора) не получается.

Выше мы описали действия для самостоятельного обнаружения неисправности, при которой горит лампочка ABS, и ее устранения. Специалисты автосервиса подсоединят ваше авто к компьютерному диагностическому оборудованию, и с его помощью определят причину поломки. Периодически попадаются довольно серьезные случаи, предполагающие незамедлительную помощь профессионалов.

Выводы

Исходя из сказанного выше, можно сделать такие выводы. Система ABS является незаменимым элементом безопасности любого транспортного средства. Она способствует более эффективной остановке, а также предотвращает срыв транспортного средства в занос. Принцип работы заключается в том, что при остановке колеса не блокируются, а продолжают прокручиваться на грани момента срыва. Система может управлять четырьмя колесами сразу, двумя или каждым по отдельности. Для зимней эксплуатации предусмотрен выбор в пользу полного отключения работы ABS, либо использования нескольких режимов покрытия. Последние машина может переключать самостоятельно, либо доверить выбор водителю.
