Часть 2 из 3: замена электромагнитного адсорберного клапана EVAP
Не забывайте надеть защитные очки на всех этапах этого проекта, так как риск попадания в глаза мелких частиц очень высок при работе под транспортным средством.
Отсоедините аккумуляторную батарею. Электромагнитный клапан адсорбера EVAP подсоединен к источнику питания автомобиля, чтобы переключать его положение с включенного на выключенное. Поэтому первое, что нужно сделать перед тем, как начать замену клапана, — это отключить источник электроэнергии. Найдите батарею и отключите положительный и отрицательные кабели, перед тем как продолжить работу.
Поднимите заднюю часть автомобиля. Чтобы получить доступ к нужному вам клапану адсорбера, вам надо будет поднять автомобиль. Эта деталь находится возле задних колес со стороны водителя. Поднимите заднюю часть автомобиля на домкратах, установив их в местах, рекомендованных для этого, и поместите под заднюю часть машины подставки. Для большей безопасности при установке на подставки часть нагрузки оставьте на домкратах.
Определите расположение болтов и пазов, удерживающих клапан адсорбера. Клапан крепится единственным болтом (в некоторых — двумя) и закреплен в нескольких пазах. В эти пазы клапан вставляется своими направляющими для поддержки.
Обработайте болты и пазы проникающей жидкостью. Так как этот компонент подвержен воздействию различных факторов, вполне вероятно, что болты и пазы, удерживающие эту деталь, заржавели. Чтобы не повредить болты при откручивании, нанесите проникающий спрей на все удерживающие клапан детали.
Удалите прикрепленную электропроводку. К клапану адсорбера прикреплена электрическая проводка. Удалить эту проводку можно, вставив лезвие маленькой плоской отвертки в разъем, к которому присоединена небольшая пластиковая клемма
Отожмите клемму отверткой и осторожно отсоедините шлейф проводки от клапана.
Отсоединение шлангов от клапана адсорбера. К клапану EVAP присоединены два шланга
Один из них идет к фильтру EVAP, а второй выводится к выхлопной линии. Чаще всего эти шланги закреплены специальными хомутами или же просто накинуты на место соединения. Нужно будет удалить оба присоединенных к клапану шланга.
Снять болты, удерживающие клапан адсорбера. Обычно речь идет об одном или двух болтах, которыми эта деталь прикреплена к своему месту. Удалите эти болты, используя ключ с трещоткой, удлинитель и головку на 10 мм (в большинстве случаев это должен быть ключ на 10 мм).
Выньте клапан адсорбера из его креплений. Во многих случаях эта деталь крепится с помощью нескольких фиксаторов на ее задней стенке. Вы можете получить доступ к этим фиксаторам после того, как удалите болты крепления клапана. С помощью отвертки с плоским лезвием осторожно отожмите фиксаторы и вытащите клапан из его крепления.
Снимите старый клапан адсорбера EVAP. Когда вы открутите болты крепления и ослабите все фиксаторы, это должно быть легким делом. В некоторых случаях к клапану присоединен провод вторичного заземления. Тогда необходимо просто удалить этот провод заземления, и деталь легко освободится.
Установка нового клапана адсорбера. Когда старый клапан демонтирован, можно приступать к установке нового. Для выполнения этого пункта необходимо исполнить вышеуказанные шаги в обратном порядке, а именно:* Вставьте клапан в фиксаторы и с помощью болтов прикрепите его к месту крепления.* Подсоедините шланги и шлейф электропроводки.
Сделайте уборку под автомобилем. Перед тем как закончить работу, удостоверьтесь, что снизу поднятого автомобиля не осталось забытого инструмента, мусора и приспособлений, использованных при ремонте. При установке авто на землю ничто не должно оставаться под его днищем.
Опустите автомобиль с подставок на землю.
Подключите аккумуляторную батарею.
Запустите двигатель, с помощью сканера проверьте и удалите код ошибки.
Для чего его убирают некоторые автомобилисты?
Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.
Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.
Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.
Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.
В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.
Датчик массового расхода воздуха признаки неисправности, причины, как проверить
Сколько служит адсорбер и каковы первые признаки его неисправности?
Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.
Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.
Среди таких признаков стоит выделить:
- Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
- Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
- Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
- «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.
В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).
Что такое адсорбер и в чем заключается его принцип работы
Чтобы понять для чего нужен адсорбер и абсорбер, необходимо погрузиться в теоретическую часть устройств и понять, как работает прибор.
В бензиновых двигателях присутствует система, которая минимизирует попадания паров топливной смеси в окружающую среду. В машине клапан адсорбера является одним из главных элементов, которые предотвращают поступление паров топливной смеси.
Адсорбер — это что-то вроде элемента очистки воздуха и представляет собой обычную емкость, которая наполняется с помощью активированного угля, исполняющего роль фильтра. С помощью трубок он соединяется напрямую с топливным баком. Основную работу по очистке проводит сепаратор. Пары, которые образуются от топливной смеси, попадают в него. Работа адсорбера заключается в том, что не все пары успевают попасть в сепаратор и поэтому направляются в адсорбер в автомобиле.
Устройство адсорбера позволяет принятым парам пройти через заполненный активированный уголь, а после их накопления отправиться напрямую во впускной коллектор. Когда клапан открывается, то внутрь поступает воздух, который смешивается с парами топливной смеси и уходит во впускной коллектор машины. Так производится продувка адсорбера. Ниже приведена схема устройства адсорбера.
Пары топлива могут поглощаться только при заглушенном двигателе. При работающем моторе с помощью ЭБУ производится открытие клапана адсорбера и осуществляется вентиляция. Конденсат, который успел накопиться, переходит из клапана адсорбера напрямую в двигатель внутреннего сгорания и дожигается. Работа клапана адсорбера заключается в обеспечении вентиляции, а также направлении конденсата в двигатель внутреннего сгорания.
Как отключить абсорбер | Сделай все сам
Автомобильный адсорбер входит в систему улавливания паров топлива, которая предотвращает выброс в атмосферу паров бензина из системы питания. Угольный адсорбер устанавливается на топливном баке и соединяется трубками с сепаратором паров топлива и с клапаном продувки.
Инструкция
1. В бензобаке скапливаются пары бензина, которые адсорбер забирает и впрыскивает в дроссель при помощи клапана продувки. Там пары смешиваются с воздухом и обогащают бензиновую смесь.
2. Прежде в пробке бензобака было два клапана: атмосферный и паровой. Конечный выпускал пары топлива в воздух. Сегодня на топливных баках стоит только атмосферный клапан для проникновения воздуха в бак. Пары бензина выпускает установленный на баке адсорбер.
3. Некоторые автомобилисты не понимают предназначения адсорбера и торопятся избавиться от непотребного, по их суждению, аппарата, мотивируя это тем, что он мешает им обслуживать мотор. Впрочем без адсорбера не происходит вентиляции топливных баков, что в жаркую погоду может привести к грустным итогам. Помимо того, присутствие адсорберов на автомобилях гораздо влияет на экологическую атмосферу окружающей среды.
4. При возникновении неисправности системы улавливания допустимо ухудшение ходовых качеств автомобиля, малоустойчивости холостого хода, остановка мотора и т.д. Исключительно страдают из-за этого автомобили, оснащенные компьютерной диагностикой.
5. Неисправность системы улавливания дозволено найти при происхождении упрямого запаха бензина, тот, что возникает из-за нарушения герметизации ее трубопроводов и узлов либо отказа клапана продувки. Также на неисправность системы может указывать неустойчивая работа мотора на холостом ходу либо его остановка.
6. В этих случаях нужно изъять адсорбер из мотора, проверить его либо заменить. Для работы вам потребуется плоская отвертка и ключ на 10. Отсоедините провода от клемм аккумулятора.
7. Отсоедините колодку с проводами от клапана продувки адсорбера. Ослабьте винты затяжки хомутов, снимите шланги со штуцеров клапана продувки.
8. Отверните болт, тот, что стягивает хомут крепления адсорбера, снимите адсорбер. Позже проверки либо его замены установите адсорбер по месту, действуя в обратном порядке.
Обладателям телефона HTC доступна служба «Погода». Это виджет, в котором дозволено настроить свое местоположение (страну, область, город) и круглосуточно быть в курсе, какая погода за окном.
Инструкция
1. Если по какой-то причине вы захотите отключить виджет, обратитесь к настройкам телефона. Кстати, самой распространенной поводом отказа от прогноза погоды на HTC является то, что из-за нее на телефоне стремительно разряжается батарея. Выходит, откройте меню «Настройки». В разделе со списком всех подключенных виджетов выберите тот, тот, что вы хотите отключить. Помимо того, не позабудьте отменить обновление в фоновом режиме. Как только вы исполните нужные действия, погода огромнее не будет отображаться на дисплее телефона.
2
Обратите внимание, службу «Погода» также предоставляют некоторые операторы мобильной связи. Ее подключение и отключение доступно на любом телефоне, в том числе и на HTC. Если вы являетесь абонентом МТС, для отказа от службы позвоните по телефону 0890
Иной метод отключения прогноза погоды – отправка USSD-команды *111*4751# либо SMS-сообщения на номер 4147. В тексте укажите цифру 2
Если вы являетесь абонентом МТС, для отказа от службы позвоните по телефону 0890. Иной метод отключения прогноза погоды – отправка USSD-команды *111*4751# либо SMS-сообщения на номер 4147. В тексте укажите цифру 2.
3. Для деактивации службы в «Билайне» воспользуйтесь системой управления uslugi.beeline.ru. Авторизуйтесь там, и вы сумеете не только руководить всеми подключенными на вашем номере службами, но и заказать детализацию счета, поменять тарифный план. Для этого получите у оператора пароль, отправив USSD-запрос *110*9#. В поле «Логин» введите номер телефона в десятизначном формате.
4. Те абоненты, которые пользуются службами связи «МегаФон», могут отключить службу «Погода» вследствие отправке SMS на короткий номер 5151
Текст неукоснительно должен содержать фразу stop pp либо «стоп пп» (в данном случае неважно, набирать ее на латинице либо кириллице). Кстати, вам доступен и сервис под наименованием «Мобильные подписки». Он находится на сайте podpiski.megafon.ru
Он находится на сайте podpiski.megafon.ru.
Обратите внимание! Отключение данной службы у всякого оператора связи является всецело бесплатным. jprosto.ru. jprosto.ru
jprosto.ru
Как проверить адсорбер и устранить его неисправность
- >
- Статьи>
- Как проверить адсорбер и устранить его неисправность?
Зачем нужен адсорбер?
Адсорбер – это устройство, препятствующее проникновению углеводородных паров в атмосферу.
Представляет собой черный пластиковый сосуд, заполненный по большей части активированным углем. Активированный уголь играет роль вещества, впитывающего в себя те самые газы, которые выбрасываются в атмосферу.
Адсорбер можно установить практически на каждый автомобиль. В переводе с английского языка адсорбер означает «амортизировать», «поглощать».
Составные части конструкции при установке:
- Передние трубки паропровода.
- Клапан продувки.
- Сепаратор паров и трубка слива топлива.
- Несколько шлангов.
- Гравитационный клапан.
- Трубка адсорбера и клапан продувки.
- Адсорбер.
Принцип работы адсорбера
Пары бензина, образовавшиеся в баке, поднимаются вверх. Из-за отсутствия какой либо емкости у горловины пары топлива попадают в сепаратор. Тут происходит процесс конденсации и из газообразного состояния топливо переходит в жидкое и сливается обратно в бак. А та часть топлива, которая не успела перейти из газообразного состояния в жидкое, попадает в адсорбер. Здесь этот избыток паров поглощается системой при помощи активированного угля. Весь этот процесс происходит только при выключенном двигателе. Если этот процесс будет происходить при включенном двигателе, то система будит открывать электромагнитный клапан продувки адсорбера и будет выполнять продувку. При этом те газы, которые образовались в баке и не перешли в жидкое состояние, выдуваются по впускной трубе ДВС и сгорают.
Благодаря работе адсорбера атмосфера не загрязняется вредными веществами, и потребление топлива на вашем автомобиле сокращается, хоть и не намного, но все же экономия есть.
Ошибка адсорбера
Как и любая деталь, адсорбер имеет свойства ломаться. При неисправности этой детали в баке скапливается большое количество паров бензина. Проверить это можно, открыв крышку бензобака, а также по характерному звуку шипения можно понять, что в баке скопилось большое количество паров. Всё это свидетельствует о неисправности адсорбера.
Можно неисправность адсорбера проверить и другим способом. При прогревании автомобиля выше 60 градусов на холостом ходу, обороты вашего авто будут существенно падать, а при движении вообще может неожиданно заглохнуть. Если на вашем транспортном средстве происходит примерно тоже самое, то вам стоит проверить адсорбер.
Конечно, ваш автомобиль с забитым адсорбером будет ездить, как и прежде, но с небольшим плавающим холостым ходом.
Как заменить адсорбер самостоятельно?
Вам понадобится адсорбер, резиновый шланг, для него несколько хомутов, граверов и болтов. Шланг должен быть масло- и бензиноустойчивым и оснащаться клапаном продувки адсорбера.
Демонтируйте адсорбер, освободив его от крепежных элементов, далее отсоедините от него шланг, подающий пары топлива к дросселю и приводу с колодкой. Затем снимите продувной клапан и шланг выхода горючего от сепаратора. Извлеките кронштейн, открутив несколько болтов.
Теперь устанавливаем новый адсорбер. Возьмите резиновый шланг и присоедините его к трубке, подающей пары бензина на продувной клапан. Затем шланг меньшей длины присоединяется к трубе забора от сепаратора. Следующий этап — установка адсорбера на крепления.
После установки адсорбера соединяем шланг подачи паров к продувному каналу. Последний монтируется на крышке мотора. Здесь подключается и колодка с приводом. В промежутке между продувным клапаном и адсорбером должен устанавливаться длинный шланг. Негодный шланг с трубкой обратного клапана демонтируется. На его место устанавливается короткий отрезок детали. На этом этапе адсорбер установлен.
Итак, сделаем заключение, что адсорбер — это устройство напрямую взаимодействующее с катализатором. И пока ваш автомобиль прогревается, адсорбер собирает пары бензина в топливном баке, препятствуя попаданию испарений в холодный катализатор автомобиля, что, конечно же, не желательно. Поэтому чем раньше вы заметите и устраните неисправность адсорбера, тем будет лучше.
Видео – Как правильно установить (заменить) клапан продувки адсорбера Лада Приора
Это все, что необходимо знать об электромагнитном клапана адсорбера. Как вы заметили, это далеко не последняя часть вашего автомобиля. Именно поэтому, если вы обнаружили в нем какую-либо неисправность, не тяните с его заменой.
Согласно Евростандарту экологии “Евро-3”, выброс в атмосферу углеводородных паров, которые возникают при испарении бензина – запрещен. Учитывая это, учеными было придумано устройство, которое позволяет улавливать и нейтрализовать вышеописанные пары.
Этим “спасительным” устройством стал так называемый адсорбер или как его некоторые называют – “абсорбер” (от слова абсорбент – способный впитывать, от части, такое название также можно считать правильным), его устанавливают в топливную систему автомобиля с целью устранения вредных паров, которые возникают в результате испарения бензина.
Сегодня, мы постараемся ответить на наиболее популярные вопросы, связанные с адсорбером, для того чтобы вы узнали, что это, для чего нужно и как работает адсорбер топливной системы
. В качестве примера мы возьмем ВАЗ 2110.
В качестве абсорбента, который впитывает углеводородные испарения выступает уголь, которым наполняют резервуар адсорбера. Откуда берутся пары? Пары, как уже было сказано выше, выделяет бензин из-за нагревания топлива и постоянного взбалтывания во время движения пары поднимаются вверх, затем, через отверстие в горловине бака поступают в сепаратор. В сепараторе пары конденсируются и стекают обратно в бак, а часть газов, не успевшая перейти из газообразного состояния в жидкое или попросту говоря стать конденсатом, поступает по паропроводу в гравитационный клапан и непосредственно в адсорбер, которые он нейтрализует при помощи активированного угля. Процесс этот происходит в момент, когда мотор не работает.
Если же двигатель работает, система управления путем открытия электромагнитного клапана выполняет продувку адсорбера, после чего вредные пары вместе с воздухом выбрасываются во впускную трубу, где они сжигаются.
Польза от такой системы двойная, т. к. прежде всего не происходит загрязнения атмосферы вредными испарениями, кроме того, происходит экономия топлива, поскольку, бензин не испаряется, а возвращается через сепаратор в бак.
Как устроен адсорбер бензиновых паров
Конструктивно адсорбер представляет собой полый цилиндр, заполненный фильтрующим агентом и оснащенный рядом дополнительных модулей. Основные его элементы:
- непосредственно емкость для фильтра;
- активированный уголь в виде гранул – это вещество эффективно задерживает бензиновые пары;
- сепаратор – отвечает за возвращение задержанных паров в топливный бак;
- гравитационный клапан – необходим в экстренных ситуациях, в частности, при авариях, когда высок риск перелива бензина через горловину бензобака;
- электромагнитный клапан – отвечает за переключение режимов работы адсорбера;
- соединительные трубки – объединяют все элементы агрегата в единую систему.
Ключевым элементом системы, помимо непосредственно фильтрующей емкости, является электромагнитный клапан. Он обеспечивает не только переключение режима накопления на режим передачи накопленных паров в топливную систему, но и отвечает за вентиляцию всей системы. Благодаря этой детали происходит движение удержанного топлива, освобождение полости адсорбера для нового цикла работы и поддерживается работоспособность системы в целом.
Как работает клапан адсорбера
Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.
Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%. Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer

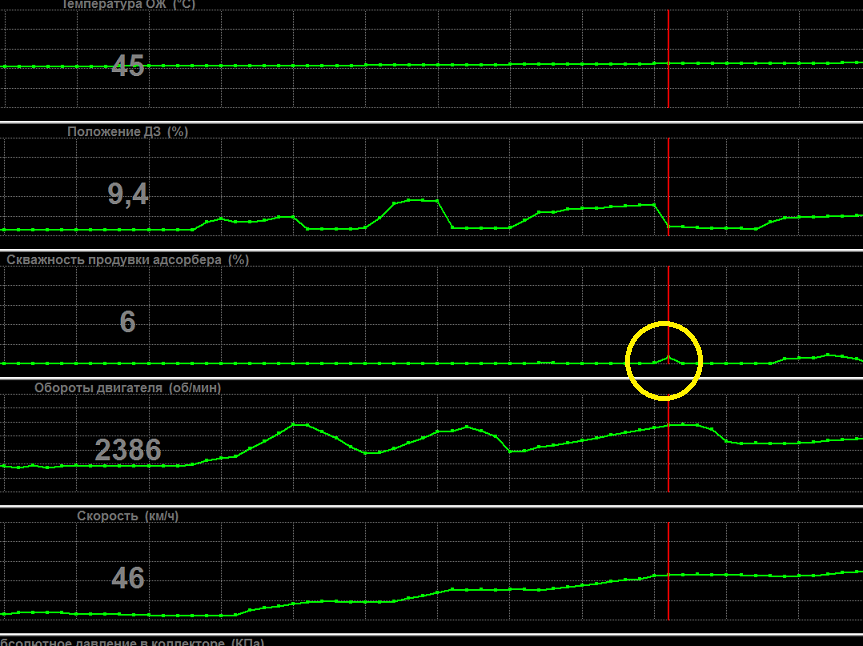

За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%
Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%
Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.
Топливный адсорбер: что это?
Под адсорбцией понимают физический процесс, заключающийся в поглощении веществом, обладающим большей плотностью, более разреженного вещества. Однако никаких химических реакций при этом не происходит, преобразования веществ нет, имеет место только диффузия частиц без изменения их свойств. Такое явление широко используется в самых разнообразных сферах деятельности, включая автомобилестроение. Хотя заставить автопроизводителя делать что-то, не входящее в его планы, достаточно трудно, включение требования оборудовать автомобили адсорбером для поглощения паров дизтоплива или бензина в экостандарт сделало своё дело. Ныне все европейские концерны, занимающиеся изготовлением легковых машин, вынуждены неукоснительно следовать этим стандартам, опасаясь солидных штрафных санкций. И хотя автопроизводителей из других частей света европейские стандарты не касаются, чтобы не потерять объёмный рынок Старого Света, они также вынуждены идти на уступки.
Итак, мы уже поверхностно выяснили, зачем нужен адсорбер. А теперь попробуем более детально описать преимущества его использования:
это устройство вносит свой, пускай и незначительный, вклад в экономию горючего. Конструкция адсорбера такова, что часть бензиновых паров, конденсируясь, разделяется на собственно топливо и остальные вещества. Так вот, бензин попадает обратно в бак, а не испаряется, что позволило избавиться от его запаха в салоне автомобиля, что для устаревших моделей до сих пор является актуальной проблемой;
адсорбер способствует нормализации давления в бензобаке. Поэтому в машинах, оснащённых этим устройством, при открытии крышки бака не приходится прилагать чрезмерных усилий. На старых авто, особенно при аномальной жаре, из-за которой давление в закрытом баке возрастает в несколько раз, эта операция может превратиться в настоящее испытание ваших физических возможностей;
безусловно, главным фактором, объясняющим, для чего нужен адсорбер машине, является снижение экологической нагрузки на природу
Если принять во внимание, что в настоящее время количество автомобилей на планете перевалило за двухмиллиардную отметку, совокупный экологический эффект будет весьма значительным;
наконец, автопроизводители утверждают, что благодаря использованию адсорбера удалось повлиять на взрывоопасность автомобиля в сторону уменьшения.
Как работает система – принцип работы
Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

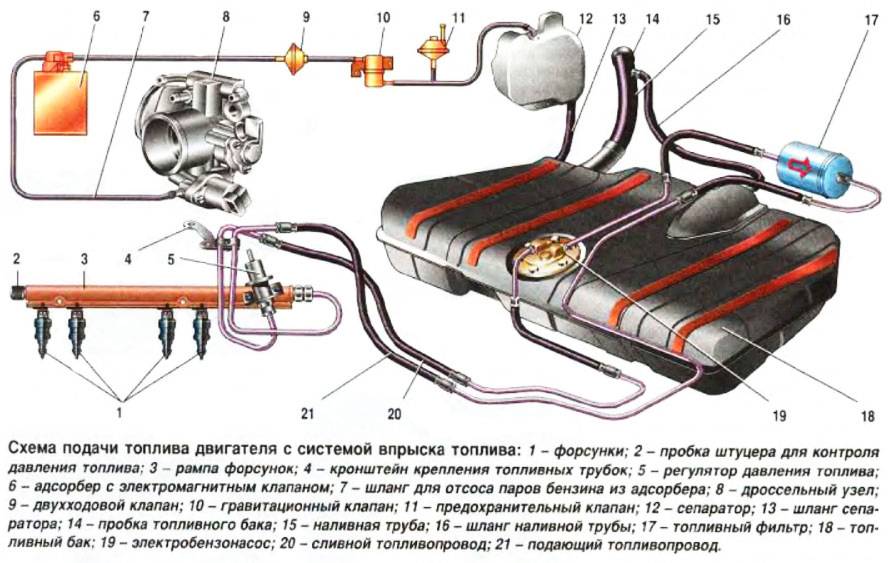

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.
Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.
Схема клапана абсорбера
Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы
Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы
Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.
Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.
Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.
Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:
- Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
- Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
- Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.
- Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.
Если говорить о принципе работы системы, то он очень прост:
- Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
- Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
- Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
- Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
- Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.
Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.
Абсорбер или адсорбер: что это, как правильно или извечная путаница терминов
Правилен и первый, и второй вариант. Смотря, что имеется в виду. Оба понятия – «абсорбция» и «адсорбция» – представляют собой два из трех частных случаев такого физико-химического процесса как сорбция (поглощение одного вещества другим). Третья «ипостась» сорбции – ионный обмен.
Разница между этими микро-явлениями заключается в том, что при мокрой абсорбции захват и распределение улавливаемого вещества (абсорбата) происходит по всему объему жидкого абсорбента (воды или реагента), а при адсорбции имеет место осаждение сорбата только на поверхностном слое адсорбента, (например, активированного угля, силикагеля или цеолита).
Признаки неисправности клапана адсорбера
Как становится понятно, возникают проблемы с системой питания:
- Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
- На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
- На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
- Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
- Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
- Увеличивается расход топлива
- НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя
Сейчас полезное видео.
Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.
Часть 1 из 3: определение признаков неисправного клапана адсорбера EVAP
Прежде чем вы примете решение заменить любой механический компонент, очень важно определить, правильно ли вы диагностировали неисправность. При появлении первых признаков неисправности клапана адсорбера, как правило, начинают проявляться симптомы, которые проинформируют водителя о возникновении проблемы
Однако из-за того, что эти симптомы могут быть отнесены к другим компонентам этой системы, потребуются визуальная проверка или сканирование для определения неисправной детали.
Некоторые тревожные признаки такой проблемы с клапаном адсорбера EVAP, требующие замены, включают следующее:
- Лампочка «check engine» продолжает гореть. Эта лампочка – первый световой индикатор, который обнаруживает потенциальную проблему с клапаном EVAP. Лампочка загорается, если блок управления двигателем определяет проблемы с положением клапана адсорбера EVAP и мощностью сигнала, протечку или неисправность электрической цепи. Если лампочка продолжает гореть, необходимо провести сканирование и поискать код ошибки OBD-II code #0499.
- Слишком высокое давление в топливном баке. Типичным признаком неисправного клапана EVAP является избыточное давление в баке с топливом. Это легко заметить при открывании бака. Если при снятии крышки или ее ослаблении происходит выход воздуха под давлением, то это указывает на неисправность. Также это может быть вызвано высокой температурой, давление может подняться естественным образом из-за жаркой погоды. Клапан адсорбера EVAP помогает снизить такое давление во многих случаях.
- Топливный бак кажется полным при заправке. При избыточном давлении внутри бака заправка автомобиля бензином может оказаться нелегким делом. Обычно при заправке вы нажимаете ручку на заправочном пистолете и устанавливаете ее в нажатое положение для заправки бака. Если после этого происходит такое частое выключение насоса, как при наполнении бака, то это указывает на избыточное давление внутри бака. Это может быть связано с неисправностью электромагнитного клапана адсорбера удаления испарений.
- Проваленный тест на загрязнение выхлопных газов. Когда вы доставляете ваш автомобиль для прохождения теста на загрязнение выхлопных газов, он проходит и диагностическое сканирование. Во многих случаях клапан адсорбера разуплотняется, появляются утечки вакуума, которые затрудняют работу системы вывода испарений. Результат может включать в себя избыточный уровень твердых частиц или оксида азота.
Назначение и принцип работы
Адсорбер — это контейнер, заполненный активированным углем, который действует как фильтрующий элемент. Этот элемент является основной частью системы EVAP — Evaporative Emission Control (системы улавливания паров бензина).
Система интегрирована в топливную систему автомобилей стандарта Евро-2 и выше. Таких адсорберов вы не увидите на классических ВАЗах и даже на модели 2108, не говоря уже о Москвиче, Волге 3110 и тд
Целью является снижение вредных выбросов в атмосферу и устранение запаха бензина в салоне автомобиля.
Но несмотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:
- Отводы: подача воздуха, приток, отвод паров бензина.
- Сепаратор: здесь пары конденсируются и сбрасываются обратно в резервуар.
- Гравитационный клапан (аварийный): останавливает перелив топлива при опрокидывании машины.
- Электромагнитный клапан (или вакуумный клапан, например, на некоторых моделях Nissan) является одним из важных элементов (подробнее ниже).
- Прочие дополнительные устройства (в зависимости от модели автомобиля).
Пары топлива, которые скапливаются в бензобаке, должны куда-то уходить. В старых машинах они выбегали в атмосферу через специальную трубку. В современных автомобилях топливные баки изолированы от внешней среды.
Пары бензина через отдельный выпускной патрубок попадают в адсорбер, где они конденсируются в виде топлива, которое возвращается в бак или во впускной коллектор. В первом случае процесс происходит при выключенном двигателе, во втором — при работающем.
Как только автомобиль заводится, ЭБУ посылает сигнал на электромагнитный клапан. Последний открывается и выдувается активированный уголь (активированный уголь). Пары топлива «извлекаются» из сорбента и сразу попадают в специальный ресивер, а затем в камеру сгорания.
