Автомобильный бензобак: устройство и принцип работы

Секреты открытия крышки без ключа и кода

Модели крышек с ключом довольно распространены в последнее время. Ими оборудуется большая часть современных иномарок. Помимо основных функций, такая крышка не позволяет недобросовестным соседям красть бензин из топливного бака. Но если ключ теряется или ломается, сам хозяин не сможет открыть бак.

Крышка бензобака с ключом защищает от хищения

Конструкция таких крышек подразумевает наличие двух частей: внешней (подвижной) и внутренней (неподвижной). Относительно друг друга они проворачиваются, не давая крышке открыться. Ключ играет роль фиксатора одной из частей, соответственно, вдев его внутрь личинки, можно открыть лючок.

Статья в тему: Рейтинг зимних шин на сезон 2018-2019

Вот что нужно подготовить для быстрой и плодотворной работы:

  • саморез;
  • отвёртка;
  • дрель.

Действия ремонтника

Все работы выполняются аккуратно и последовательно:

  1. Сверлится крышка в этом месте, и вкручивается саморез. Это нужно для того чтобы обе части крышки соединить.

    Сверлим крышку в этом месте

  2. После ввинчивания самореза на 75–80 процентов глубины обе части крышки соединяются, и её можно выкрутить пальцами.

    Выкручиваем крышку после ввинчивания самореза

Теперь крышка вывинчивается и ввинчивается без использования ключа. Можно оставить это дело так, повременить с заменой. Крышка с саморезом ещё долго будет выполнять свои функции, но уже без ключа.

Открытие кодовой крышки

Существуют также крышки кодовые. Принцип действия в них аналогичен крышкам с ключом. Одна часть подвижная с цифрами, вторая — неподвижная. Владелец автомобиля, знающий код, фиксирует подвижную часть крышки в одном положении, например, как на фото — 5 и 11, и открывает её.

Кодовая крышка установленная на 5 и 11

По надёжности такие крышки оставляют желать лучшего. Особенно те крышки, которые устанавливаются на автомобили «ВАЗ». Импортные модели сделаны немногим лучше. Недостаток их в том, что можно за несколько минут кропотливого подбора открыть крышку, набрав код.

Код крышки можно сменить в любом удобном случае. Для этого нужно просто последовательно совершить ряд элементарных действий:

  1. С обратной стороны крышки снять стопорное кольцо, используя отвёртку или другой аналогичный инструмент с острым штырём.

    Снимаем стопорное кольцо с обратной стороны крышки

  2. Далее удалить ту часть крышки, которая накручивается на горловину бензобака.

    Часть кодовой крышки, которая накручивается на горловину бака

  3. Потом нужно вынуть пружинки и фиксатор матриц.
  4. Теперь следует извлечь матрицы.

    Матрицы кодовой крышки тоже снимаются

Эти самые матрицы и есть те детали, которые создают код. Чтобы крышка открылась, две вот эти выемки в виде полумесяца должны сойтись вместе.

Выемки полумесяцы должны совпасть

Соединиться они должны обязательно вот под эту матрицу, одно отверстие которой сделано большим.

Отверстие кодовой крышки с большим размером

Для создания нового кода требуется снять все матрицы. Затем следует выставить любой код путём проворачивания подвижной части крышки. Обратная сборка осуществляется аккуратно и внимательно, чтобы не забыть вдеть на место все матрицы, пружинки и шплинт фиксатор.

«Пшикает» при открытии бензобака? Устраняем проблему своими руками за 5 минут!

Многие автолюбители сталкиваются с проблемой появления «пшика» при открытии крышки бензобака. Подобное явление вызывает множество споров среди автолюбителей и домыслов о его происхождении. Одни убеждены в том, что характерные звуки при открытии крышки бензобака нормальны, другие утверждают в необходимости устранения проблемы. Я решил разобраться в вопросе более подробно и понять, в каких случаях о «пшике» можно забыть, а когда действительно нужно применять меры.

В Сети ходит множество домыслов о том, почему на одних автомобилях крышка откручивается без посторонних звуков, а на других с характерным выходом газов. В целом предлагают две основные причины явления — образование «вакуума» внутри бака или, наоборот, слишком высокого давления . Также установлен ряд причин, из-за которых может нарушаться нормальное давление в конструкции.

Стоит отметить, что на некоторых автомобилях «пшик» действительно является нормой . Связано это с особенностями устройства топливной системы. Однако, звук должен быть тихим и непродолжительным

На большинстве автомобилей заводской конструкцией выход газов не предусмотрен, поэтому следует обратить внимание на проблему

Многие автолюбители, при появлении «пшика» из бензобака, сразу сетуют на загрязненность или неисправность адсорбера . Этот элемент автомобиля необходим для безопасного удаления паров бензина из бака, чего требуют современные экологические нормы. Со временем угольная основа адсорбера забивается , из строя может выходить клапан, снижающий давление. При этом, процедура восстановления элемента достаточно сложна, требует знаний и навыков . Полная замена адсорбера выйдет в круглую сумму, но далеко не всегда решает проблему.

Зачастую причиной «пшика» выступает неисправность в другой части автомобиля . Далеко не все автовладельцы знают, что крышка бензобака на современных автомобилях — достаточно сложная конструкция . Она также постоянно дорабатывается для соответствия машин современным экологическим стандартам. Крышка бензобака состоит из клапана, отвечающего за снижение давления, и небольшого фильтра .

Со временем клапан в крышке может перестать нормально работать в результате загрязнения , фильтр засоряется пылью. В баке образуется повышенное давление, что и становится причиной характерного «пшика» при открытии. Избавиться от проблем можно путем полной переборки элемента , но я предлагаю более простой способ. Достаточно вооружиться небольшим количеством спирта, и замочить в нем на несколько минут внутреннюю часть крышки бензобака . Жидкость выведет загрязнения из фильтра и клапана, тем самым восстановит их работоспособность. Затем недолго просушиваем крышку и ставим её обратно .

Где располагается топливный бак – основные особенности

В подавляющем большинстве современных автомобилей топливный бак располагается между задними колесами в районе балки задней подвески. На подъемники или в смотровое яме найти его не будет сложно. Во многих современных моделях бак прикрыт специальным защитным материалом, чтобы избежать его повреждения при проезде дорожных неровностей. Снизу это устройство представляет собой довольно простой плоский поддон, никаких сервисных действий в установленном состоянии с нижней части машины произвести не получится.

Важные особенности расположения бака в автомобилях:

  • расположение в задней части автомобиля, вдалеке от двигателя, было продумано с точки зрения пожарной безопасности, так как при ДТП бак находится достаточно далеко от возможных источников возгорания;
  • также от бака по всей нижней части кузова проложены топливные магистрали вместе с фильтром топлива, эти трубки также всегда должны быть герметичными, так как топливо в них находится под давлением;
  • крепится устройство к кузову на достаточно большом количестве болтов, так как вес бака вместе с топливом достаточно большой, производитель заботится о том, чтобы деталь не отпала и не повредилась на неровной дороге;
  • место расположения не должно быть самой низкой точкой – если вы видите, что нижняя часть бака является самой низкой точкой днища автомобиля, возможны какие-то проблемы с креплениями и типом установки бака;
  • монтаж у каждого производителя имеет определенные особенности, далеко не всегда снять бак будет просто, иногда для выполнения этой задачи потребуется особый инструмент.

В грузовых и коммерческих автомобилях расположение топливного бака может быть совершенно иным. Прежде чем приниматься за любые ремонтные работы, следует изучить особенности расположения и закрепления топливного бака на вашем авто. Это поможет вам намного проще и удобнее выполнить разборку и не тратить время на поиски скрытого или хитрого крепежа. Лучше также консультироваться со специалистами или просматривать руководство на видео, чтобы точно не наделать ошибок в процессе снятия и обслуживания бака.

Особенности расположения бака в автомобиле

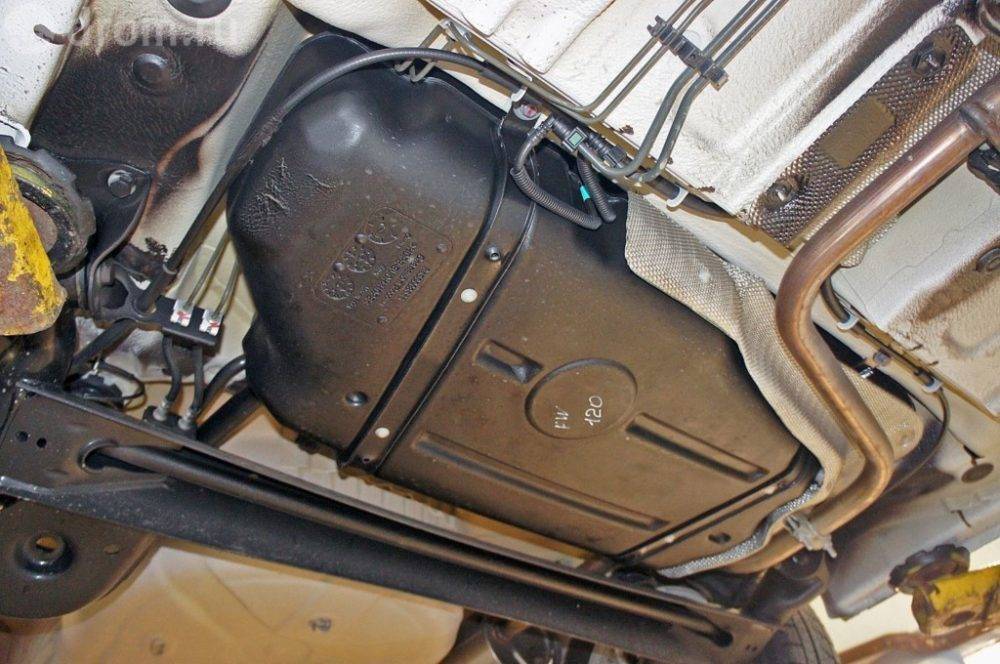

Топливный бак на автомобиле

Для каждой категории автомобилей разрабатываются оптимальные конфигурации топливных баков, а также выбирается наиболее рациональное месторасположение емкости в общей конструкции. Так, например, в легковых авто бак находится в задней части под сиденьем (перед задней осью), поскольку при столкновении эта зона является наиболее защищенной.

В грузовых автомобилях баки для топлива (один или несколько) чаще всего устанавливаются между передними и задними осями по бокам рамы. Это обусловлено тем, что для этой категории авто наиболее распространены аварии с лобовым столкновением. Если автомобиль был подвергнут «тюнингу», его топливный бак может быть перемещен в произвольное место, но в ряде случаев это может грозить владельцу штрафом.

МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ТОПЛИВНОГО БАКА

Есть при разновидности материалов, применяемых при изготовлении топливных баков:

  • сталь;
  • алюминий;
  • пластик.

Пластик применяется специальный – высокопрочный полиэтилен. Как правило, его используют в производстве резервуаров для применения в легковых моделях автомобилей.

Пластик имеет определенные преимущества по сравнению с металлом. Наиболее значимое – это небольшая масса. И чем больший объем резервуара, тем более явным оно становится. Кроме того, пластик позволяет наиболее эффективно использовать установочное пространство. В отличие от применения металла, из полиэтилена достаточно просто изготовить емкость любой формы, изделие не требует применение соединительных швов и спаек. При этом резервуар будет максимально вместителен

Следует также отметить тот факт, что пластик не подвержен коррозии, что тоже очень важно

Тем не менее, пластиковые емкости для горючего, применяемые в топливной системе автомобилей, имеют и один существенный недостаток – проницаемость углеводородов на молекулярном уровне. Потому такие баки в последнее время делаются многослойными.

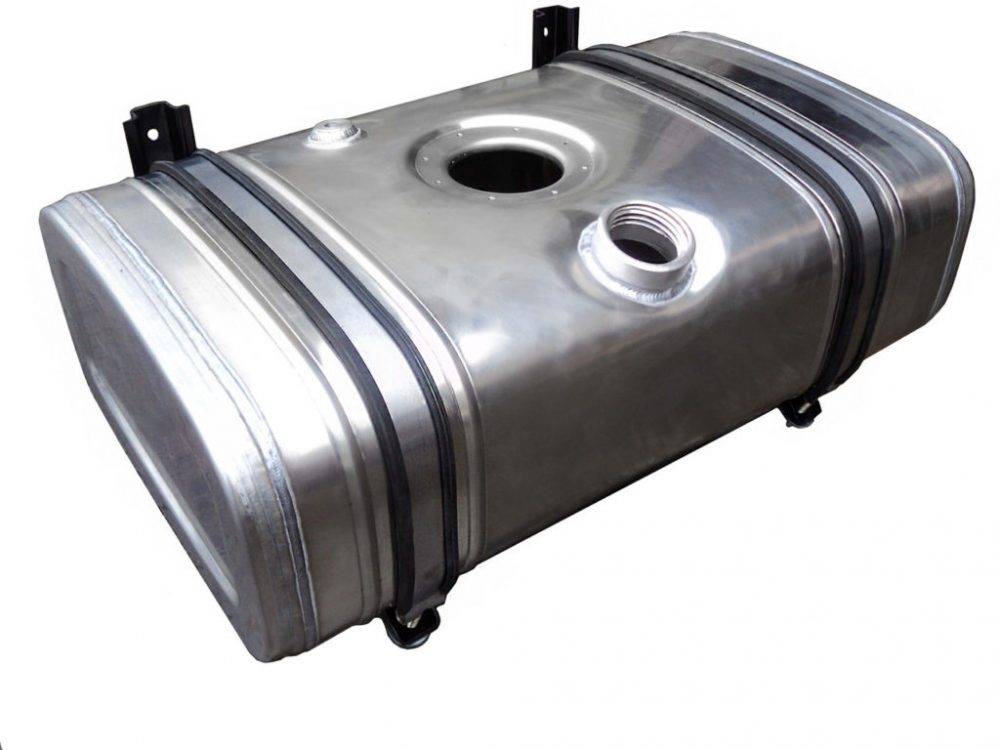

Металлические баки для горючего свариваются из штампованных листов сплава. При этом для дизельных и бензиновых автомобилей применяется алюминий. Для газовых – высокопрочная сталь. Алюминиевые топливные баки имеют высокие показатели прочности, высокую износостойкость, так как данный материал, так же, как и пластик, не подвержен коррозии.

Надежная защита от слива бензина из бака автомобиля

В данном обзоре автор делится идеей, как обезопасить себя от слива бензина из бака автомобиля. Для этого потребуется установить простую, но надежную защиту.

Суть защиты заключается в том, что злоумышленники (воры) попросту не смогут засунуть шланг в бензобак. И «навариться» на халявном бензине у них уже не получится.

Для реализации данной идеи потребуется стальная решетка от мясорубки и хомут.

Причем хомут желательно приобретать силовой одноболтовый (56-59), который предназначен для фиксации армированных и толстостенных шлангов.

Основные этапы работ

Первым делом необходимо будет добраться до патрубка бензобака. Для этого потребуется сначала снять пластиковую обшивку внутри салона.

Далее нужно стянуть резиновый «рукав», который соединяет заливную горловину и бензобак. Сидит он достаточно плотно, поэтому при необходимости используйте WD-40.

Внутрь этого «рукава» автор устанавливает стальную решетку от мясорубки. Ее нужно будет зафиксировать силовым хомутом. А потом возвращаем резиновый переходник на свое родное место.

Подробнее о том, как сделать надежную защиту от слива бензина из бака автомобиля, смотрите в видеоролике на нашем сайте.

Оцените запись

Что необходимо учитывать при выборе оптимального резервуара

Ту или иную модель следует приобретать строго в соответствии с назначением. То есть сначала вы определяете нужды, которые будет удовлетворять изделие, затем начинаете выбор. Так, приобретая бак для питьевой воды, следует руководствоваться ее ежедневным расходом и частотой возможности его наполнения.

Для хозяйственно-бытовых нужд можно приобретать более дешевые резервуары. В этом случае главными критериями выбора будут: особенности размещения, потребляемые объемы воды и частота возможности пополнения запасов. Так для полива можно купить прямоугольный бак, который полностью или частично закопать в грунт.

Если у вас большая территория занята садом, огородом, цветником и парковой зоной, целесообразно выбирать крупные модели, способные хранить воду для 2-3 поливов. Для технических нужд можно использовать бывший в употреблении резервуар для питьевой воды. Для установки в грунт необходимо приобретать резервуары с толстыми стенками и ребрами жесткости.

Особенности эксплуатации и недостатки баков из пластика

В сравнении с емкостями для воды из других материалов, резервуары из полимеров имеют небольшой срок службы, но доступная стоимость и широкий выбор моделей вполне комментирует этот недостаток. Но чтобы раньше времени не испортить изделие следует соблюдать рекомендации производителя.

Сдавило грунтом пластиковую емкость (еврокуб)

Так, если вы проживаете в климатической зоне, где зимние температуры приближаются к нижней границе, целесообразно в холодное время года переносить бак на хранение в отапливаемые помещения. Либо использовать утепленные модели. Не следует во время промывки емкостей использовать абразивные материалы, поскольку если повредить защитную пленку у бака для питьевой воды, вы существенно снизите его параметры.

Используя для хранения питьевой воды тару, не предназначенную для этого, вы рискуете нанести вред здоровью ваших домочадцев. Под воздействием тепла и солнечного света в пластмассе будут активироваться используемые в производстве элементы, и переходить в жидкость, которая приобретет химический привкус. В знойные летние дни целесообразно перенести резервуар из пластика в помещение или соорудить тент.

В загородном доме можно решить массу проблем с помощью пластиковых емкостей для воды, главное выбирать оптимальную модель для конкретных целей. Такие резервуары можно использовать в помещениях и на улице, размещать, как над землей, так и закапывать в грунт. Их можно использовать не только для сбора и хранения питьевой и технической воды, но для обустройства канализационных и водоочистительных систем.

Доступная стоимость, широкий ассортимент и практичность такой продукции обусловило ее популярность. При изменении потребностей хозяйства и семьи в воде, вы можете легко поменять модель, без значительных денежных вложений.

Конструкция современных баков для топлива

Единой формы для топливного бака автомобиля не существует. Чтобы добиться максимального объема топливных баков без ущерба их компактности, им придают сложную геометрию, которая может различаться не только в зависимости от марки и модели автомобиля, но и от комплектации конкретной машины.

В металлических емкостях сложная форма достигается благодаря штамповке листового металла и герметичным сварным соединениям. Пластиковые резервуары подвергаются формовке под воздействием высоких температур и давления.

Основные узлы бензобака

Несмотря на различную форму, конструкция большинства современных бензобаков имеет общие детали:

  • Заливная горловина — имеет выход на внешнюю часть кузова и предназначена для заливки топлива. Чаще всего располагается со стороны водителя (над задним крылом кузова). В большинстве автомобилей горловина имеет специальную герметичную винтовую крышку топливного бака, предотвращающую вытекание топлива и попадание пыли. Однако некоторые современные авто не имеют такой крышки. Она заменена системой Easy Fuel — небольшим люком с электрическим приводом, открывающим и запирающим бензобак.
  • Корпус или стенки (непосредственно емкость).
  • Патрубок забора топлива — оснащается фильтром для предотвращения попадания загрязнений. На современных легковых автомобилях эту функцию выполняет модуль погружного топливного насоса. Он оснащается дополнительным съемным фильтром (сеткой).
  • Сливное отверстие (в обычном положении закрыто пробкой) — используется при необходимости экстренно слить топливо.
  • Датчик уровня топлива с поплавком — предназначен для измерения количества топлива.
  • Вентиляционная трубка.

Устройство и принцип работы системы вентиляции

Особое внимание при рассмотрении конструктивных особенностей и устройства автомобильного топливного бака следует уделить системе вентиляции. Она позволяет решить сразу несколько важных задач:

  • Удаление излишков воздуха, попадающего внутрь при заправке топлива.
  • Поддержание давления внутри емкости на уровне атмосферного, что необходимо для нормальной работы топливной системы в целом. Поскольку резервуар максимально герметичен, в ходе отработки топлива создается разрежение, которое может привести к деформации и разрыву корпуса.
  • Охлаждение бака и поддержание безопасной температуры.

Современные авто, как правило, оснащаются закрытыми системами вентиляции. Такая конструкция не имеет непосредственного выхода из топливного бака в атмосферу и оснащена целым рядом приспособлений, предназначенных для впуска воздуха и извлечения паров. Впуск воздуха осуществляется при помощи обратного клапана вентиляции топливного бака. Как только разряжение нарастает, под действием внутреннего давления пружина клапана отжимается и внутрь попадает воздух. Это происходит до тех пор, пока внутри резервуара не установится атмосферное давление.

Для удаления паров топлива из бака предусмотрен вентиляционный трубопровод (паропровод), по которому испарения попадают в адсорбер. В нем они конденсируются и скапливаются. Когда адсорбер заполняется, запускается система продувки, подающая сконденсированное топливо во впускной коллектор для последующей отработки.

Срок службы топливного бака во многом зависит от условий эксплуатации и качества топлива. Как и любой узел автомобиля, он требует соответствующего сервисного обслуживания. В первую очередь, сюда относится промывка бака и устранение загрязнений. При проведении промывки не стоит применять специальные присадки для чистки, которые могут негативно воздействовать на основные элементы топливной системы, а в отдельных случаях привести к разрушению и разгерметизации корпуса.

Особенности расположения бака в автомобиле

Топливный бак на автомобиле

Для каждой категории автомобилей разрабатываются оптимальные конфигурации топливных баков, а также выбирается наиболее рациональное месторасположение емкости в общей конструкции. Так, например, в легковых авто бак находится в задней части под сиденьем (перед задней осью), поскольку при столкновении эта зона является наиболее защищенной.

В грузовых автомобилях баки для топлива (один или несколько) чаще всего устанавливаются между передними и задними осями по бокам рамы. Это обусловлено тем, что для этой категории авто наиболее распространены аварии с лобовым столкновением. Если автомобиль был подвергнут «тюнингу», его топливный бак может быть перемещен в произвольное место, но в ряде случаев это может грозить владельцу штрафом.

https://youtube.com/watch?v=xB9kFJkIM-k

Как устроен бензобак автомобиля?

Баки для разных моделей автомобилей имеют разное строение. Причиной этому стремление инженеров наилучшим образом использовать доступное пространство для установки.

Причем, конструкция топливного бака может различаться даже у одной модели. Это зависит от типа кузова и двигателя, также на нее может влиять устройство системы впрыска и топливной системы, климатическое исполнение.

Для заправки бака используется заливная горловина. Это единственная его часть, которую можно увидеть снаружи легкового автомобиля. Располагается горловина справа или слева над задним крылом. Принципиального значения это не имеет, дело лишь в привычке.

Правда, некоторым рассеянным водителям лучше, чтобы она находилась с той же стороны, что и водительская дверца, это позволит свести к минимуму риск покинуть заправку с топливным пистолетом в баке.

Заливная горловина соединена с баком трубопроводом. Его сечение обеспечивает пропускную способность до 50 литров в минуту. Закрывается горловина топливного бака крышкой на резьбе, а снаружи все скрывает лючок, который может открываться из салона при помощи механического или электрического привода или вручную, если на нем нет замка.

В систему питания горючее попадает через заборник, соединенный с выходным топливопроводом, излишки топлива попадают обратно через сливной топливопровод. Заборник закрывается сеткой, предназначенной для грубой механической очистки горючего.

У дизельных автомобилей заборник может быть оснащен системой подогрева топлива. Многие владельцы дизелей, меняют самостоятельно штатный заборник на подогреваемый, или приобретают подогревающие насадки.

В емкость топливного бака автомобиля с бензиновым мотором, помещается электрический топливный насос, нагнетающий давление горючего в системе. Уровень топлива в баке контролируется при помощи датчика, объединенного с насосом в одно устройство.

Датчик состоит из поплавка и потенциометра. При изменении уровня топлива поплавок поднимается или опускается, вызывая изменение сопротивления потенциометра. В результате меняется напряжение в цепи, и стрелка на приборной панели меняет свое положение.

Если топливный бак имеет сложную конструкцию или большой объем, в нем могут быть установлены два датчика, работающих параллельно.

Для нормального снабжения двигателя топливом, в баке необходимо постоянно поддерживать атмосферное давление. С этой функцией справляется система вентиляции. Она нейтрализует разрежение, возникающее при выработке горючего (для этого служит клапан вентиляции топливного бака), помогает удалить лишний воздух, попадающий внутрь во время заправки, и не позволяет чрезмерно подняться давлению в баке из-за нагрева горючего.

Устройство и работа системы вентиляции топливного бака

Из-за разрежения емкость может деформироваться, в результате:

во-первых, уменьшится объем топливного бака; во-вторых, может прекратиться подача горючего. Существует также вероятность повредить заборник или топливный насос. При чрезмерном давлении емкость может попросту разорваться.

Современные автомобили оснащаются системой вентиляции замкнутого типа. Иными словами, бак не имеет непосредственного контакта с атмосферой. Несмотря на то, что устройство данной системы на разных машинах отличается, у них есть ряд общих элементов.

С разрежением борется клапан вентиляции топливного бака. По сути это обычный обратный клапан, открывающийся в тот момент, когда разрежение в баке достигает определенного значения. После его открытия внутреннее давление выравнивается с атмосферным.

Пары топлива во время заправки удаляются при помощи системы улавливания паров через вентиляционный трубопровод, после этого они попадают в адсорбер, где конденсируются. Когда емкость адсорбера заполнится, включается система его продувки, и горючее попадает во впускной коллектор и смешивается с рабочей смесью. Аналогичным образом стравливается давление, возрастающее при нагреве топливного бака.

Ремонт бензобака в дорожных условиях

Неприятности с бензобаком могут произойти и в дорожных условиях, когда до гаража или автосервиса добраться невозможно.

Если в баке обнаружилась довольно большая пробоина, её можно закрыть болтом и гайкой. Между ними следует поместить кусок плотной резины.

Мелкие отверстия (например, при попадании небольших камней в сварной шов) можно временно заделать куском ткани, пропитанной обычным «Моментом» или другим похожим клеем. Для более быстрого высыхания на ткань брызгают нитрокраской (она обычно входит в ремонтный комплект современного автомобиля).

Продолжать движение с пробитым бензобаком чрезвычайно опасно

Зачем же у других машин лючок находится с левой стороны?

Дело в том, что ряд стран до сих пор имеют левостороннее движение вместо правостороннего, как в Европе. Почти в 30% государств в мире продолжают ездить по противоположной стороне дороги, нежели в Европе. Япония, Великобритания, Кипр, Мальта и прочие рынки изготавливают или покупают автомобили с правым рулем. У них горловина бензобака находится слева кузова, если смотреть по ходу движения машины. В случае вынужденной остановки водитель такого автомобиля паркуется уже у правой обочины.

Вопрос-ответ

Сколько топлива остается в бензобаке, когда загорается значок заправки? Когда японские автомобили поставляются в Россию или в Европу, они проходят через процедуру адаптации. На конвейере руль ставится с левой стороны, а не с правой, как и педальный узел. Эти операции недороги, чего нельзя сказать про перенос горловины. Приходится изготавливать новые панели кузова и внедрять на сварочном конвейере новую технологическую цепочку, что необоснованно дорого. Поэтому японцы оставляют домашнюю левую горловину и у импортируемых в Европу машин, справедливо считая, что вынужденные остановки у обочины для заправки автомобиля из канистры бывают редко. Если они и случаются, то водитель может откатить машину подальше на обочину и обезопасить себя сам. В принципе отечественные правила сертификации не препятствуют этому. В отличие от расположения руля левая сторона размещения горловины топливного бака не является противопоказанием к реализации легковых машин у нас в стране.

На российском рынке есть масса автомобилей с нестандартным расположением горловины. У старых отечественных машин она монтировалась сзади, так как бак находился в заднем свесе. У УАЗа «Буханки» он со стороны водителя, у «Запорожца» — под спинкой заднего дивана, а вот у первого ЗАЗ 965 бензобак находился спереди в багажнике. У некоторых моделей ВАЗа — то справа, то слева в зависимости от года производства. Поэтому колонками с зеркальным расположением заливного пистолета пользуются не только владельцы японских машин.


Почему осенью нужно лить в бак автомобиля водку или спирт? Подробнее

Конструкция современных баков для топлива

Единой формы для топливного бака автомобиля не существует. Чтобы добиться максимального объема топливных баков без ущерба их компактности, им придают сложную геометрию, которая может различаться не только в зависимости от марки и модели автомобиля, но и от комплектации конкретной машины.

Основные узлы бензобака


Устройство топливного бака

Несмотря на различную форму, конструкция большинства современных бензобаков имеет общие детали:

  • Заливная горловина – имеет выход на внешнюю часть кузова и предназначена для заливки топлива. Чаще всего располагается со стороны водителя (над задним крылом кузова). В большинстве автомобилей горловина имеет специальную герметичную винтовую крышку топливного бака, предотвращающую вытекание топлива и попадание пыли. Однако некоторые современные авто не имеют такой крышки. Она заменена системой Easy Fuel – небольшим люком с электрическим приводом, открывающим и запирающим бензобак.
  • Корпус или стенки (непосредственно емкость).
  • Патрубок забора топлива – оснащается фильтром для предотвращения попадания загрязнений. На современных легковых автомобилях эту функцию выполняет модуль погружного . Он оснащается дополнительным съемным фильтром (сеткой).
  • Сливное отверстие (в обычном положении закрыто пробкой) – используется при необходимости экстренно слить топливо.
  • Датчик уровня топлива с поплавком – предназначен для измерения количества топлива.
  • Вентиляционная трубка.

Устройство и принцип работы системы вентиляции

Особое внимание при рассмотрении конструктивных особенностей и устройства автомобильного топливного бака следует уделить системе вентиляции. Она позволяет решить сразу несколько важных задач:

  • Удаление излишков воздуха, попадающего внутрь при заправке топлива.
  • Поддержание давления внутри емкости на уровне атмосферного, что необходимо для нормальной работы в целом. Поскольку резервуар максимально герметичен, в ходе отработки топлива создается разрежение, которое может привести к деформации и разрыву корпуса.
  • Охлаждение бака и поддержание безопасной температуры.


Вентиляционный клапан топливного бака

Современные авто, как правило, оснащаются закрытыми системами вентиляции. Такая конструкция не имеет непосредственного выхода из топливного бака в атмосферу и оснащена целым рядом приспособлений, предназначенных для впуска воздуха и извлечения паров. Впуск воздуха осуществляется при помощи обратного клапана вентиляции топливного бака. Как только разряжение нарастает, под действием внутреннего давления пружина клапана отжимается и внутрь попадает воздух. Это происходит до тех пор, пока внутри резервуара не установится атмосферное давление.

Для удаления паров топлива из бака предусмотрен вентиляционный трубопровод (паропровод), по которому испарения попадают в адсорбер. В нем они конденсируются и скапливаются. Когда адсорбер заполняется, запускается система продувки, подающая сконденсированное топливо во впускной коллектор для последующей отработки.

Срок службы топливного бака во многом зависит от условий эксплуатации и качества топлива. Как и любой узел автомобиля, он требует соответствующего сервисного обслуживания. В первую очередь, сюда относится промывка бака и устранение загрязнений. При проведении промывки не стоит применять специальные присадки для чистки, которые могут негативно воздействовать на основные элементы топливной системы, а в отдельных случаях привести к разрушению и разгерметизации корпуса.
