Проще, но еще дороже: что ломается в рулевых рейках с ЭУР, и как их ремонтируют

Сфера применения

К сожалению, у электроусилителей есть один серьёзный недостаток, который представлен ограниченным крутящим моментом, который может создавать мотор, встроенный в вал. За счёт этого такой механизм нельзя устанавливать на крупные представительские лимузины, на внедорожники и на . В этой сфере все производители используют гидроусилители, крутящий момент которых ограничивается только мощностью выбранного насоса.

Электроусилитель слабый для тяжелых автомобилей

Такая ситуация сохранится и в ближайшем будущем, поскольку для разработки компактных моторов с высоким крутящим моментом и большим ресурсом требуется немало времени. Некоторые разработчики пытались применять альтернативные схемы, в которых электроусилитель расположен отдельно от рулевого вала – при этом они могли использовать любые двигатели. Однако такая система была признана неперспективной, поскольку больших преимуществ перед гидроусилителем, который имеет меньшую себестоимость производства, она не имеет.

Удобство управления

С точки зрения удобства системы рулевого управления гидроусилители остаются непревзойдёнными на сегодняшний день. Они обеспечивают лучшую обратную связь и позволяют водителю чувствовать, каковы пределы возможностей автомобиля в крутых поворотах. Кроме того, гидроусилитель почти нечувствителен к вибрациям и ударам, поэтому он не нуждается в специальной защите от плохого дорожного покрытия.

С гидроусилителем комфортнее водить автомобиль

На практике это означает, что автомобилист чувствует не только возможности транспортного средства и может определять момент потери управления, но также может воспринимать все изъяны плохого асфальта. Благодаря этому исправные гидроусилители создают практически те же ощущения, что при использовании автомобилей без каких-либо дополнительных узлов в рулевом управлении.

Электроусилитель нуждается в тщательной калибровке для обеспечения аналогичных ощущений – в настоящее время сделать управление максимально удобным удаётся только производителям, работающим в премиальном сегменте. Кроме того, электромотор, использующийся в такой схеме, имеет достаточно высокую чувствительность к ударным нагрузкам и вибрации – они могут существенно уменьшить срок его службы. Поэтому для защиты от повреждений узла рулевой вал снабжают специальным демпфером, который гасит колебания.

Электроусилитель комфортный только в премиальном сегменте

Казалось бы, управление должно стать более удобным без тряски руля, но многие автомобильные эксперты и просто владельцы машин отмечают, что они испытывают сильный дискомфорт при использовании электроусилителя с неидеальными настройками. По отзывам, управление таким автомобилем скорее напоминает компьютерную игру, поскольку водитель не чувствует ни обратной связи, ни ударов при проезде по участкам дороги с плохим покрытием – хотя в дорогих машинах подобный неприятный эффект отсутствует.

Цена вопроса

Желая установить ЭУ на ВАЗ 2110, многих автовладельцев интересует, во сколько обойдется им установка.

Сказать точные цены подобных услуг на автосервисах мы не можем, поскольку у каждого СТО своя ценовая политика. Если же вы планируете выполнить установку своими руками, тогда предлагаем ознакомиться с примерным прайсом на все то, что вам потребуется в процессе работы.

Компонент

Стоимость

Новый электроусилитель

13-18 тысяч рублей

Подержанный электроусилитель

2-6 тысячи рублей

Рулевой вал

примерно 1 тысяча рублей

Кронштейны

примерно 1тысяча рублей

Жгут проводов для подключения

1,5 тысячи рублей

Имитация электродатчика скорости (необходима для карбюраторных «десяток»)

около 1,6 тысячи рублей

Очевидно, что наличие электроусилителя дает множество преимуществ владельцам ВАЗ 2110, как и любой другой модели авто. Но не рискуйте устанавливать агрегат своими руками, если даже малейший опыт и понятия о работе с проводкой у вас отсутствуют. В этом случае лучше переплатить, но доверить установку специалистам.

Руль автомобиля является главным средством управления для автомобилиста. Именно от умения крутить «баранку» зависит мастерство вождения.
Сегодня автомобильный рынок заполнен множеством самых различных моделей разных классов: начиная минивэнами и заканчивая тяжелыми грузовиками. Может быть именно это стало причиной создания ЭУР.
Примечательно, что электроусилитель на ваз 2110позволяет существенным образом увеличить удобство и эффективность руля. На ваз 2110 установка электроусилителя руля – дело актуальное и востребованное в последнее время.

Что необходимо для установки

Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

  • Электроусилитель.
  • Блок управления.
  • Промвал.
  • Проводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, массе, К-линия и проводок на контрольную лампу.

Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

  1. Демонтируем клемму-минус с .

    Снимаем клемму «-» с АКБ

  2. Снимаем рулевое колесо.
  3. Демонтируем кожух облицовки рулевой колонки.
  4. Отсоединив провода, демонтируем переключатели и замок зажигания.

    Процесс демонтажа переключателей на руле

  5. Открутив крепежные элементы, демонтируем рулевой вал.
  6. Теперь на электроусилитель необходимо установить вал.
  7. Следующим этапом становиться настройка проводки, что не так уж и сложно, как кажется на первый взгляд.
  8. Тянем 2 провода с салона к АКБ. Многие рекомендуют делать это внутри левого крыла. Для большей удобности, рекомендуется демонтировать следующие элемент: бачок стеклоомывателя, АКБ и полку для аккумуляторной батареи.

    Подключение проводов питания ЭУР

  9. Делаем крепления для электроусилителя руля.

    Установка креплений для электроусилителя

  10. Устанавливаем деталь в посадочное место и фиксируем, при помощи гаек.

    Устанавливаем электроусилитель руля на посадочное место

  11. Финальным этапом установки становиться подключение электроники ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель. В точности с предыдущим действием, необходимо подключиться к серому проводу.

    Находим необходимые провода и подключаемся к ним

  12. Теперь, для того, чтобы электроусилитель заработал, необходимо подключиться к плюсу и минусу.
  13. Процедура установки ЭУР завершена и если все сделано, верно, и в точности, то все будет работать.
  14. Остальную сборку проводим в обратном порядке и согласно технических схем.

Регулировка руля

Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

Выбор изделия

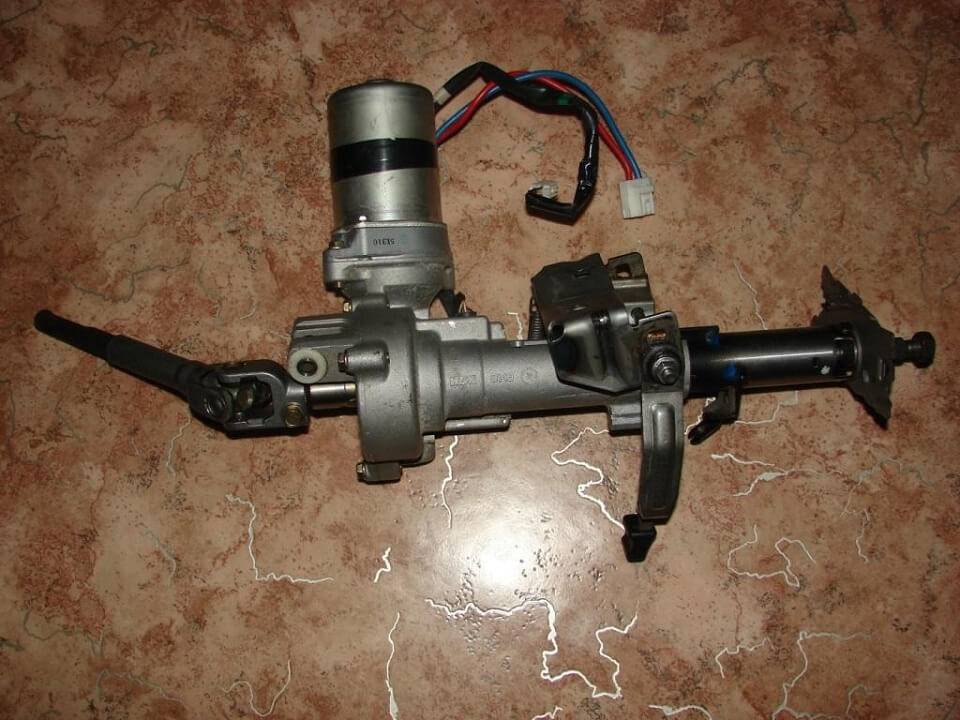

Сравнение штатной рулевой колонки и с электроусилителем

2172-3450008

– оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000
рублей.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

  • Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
  • В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
  • Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
  • Высокий уровень надежности.
  • Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

Основное преимущество самостоятельного монтажа — внушительная экономия денежных средств. Сам агрегат стоит дорого, а установка на СТО обойдется почти в такую же сумму.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

  • Новый электроусилитель;
  • Пластина;
  • Набор проводки;
  • Промвал;
  • Кожух и рулевое колесо;
  • Набор разных отверток;
  • Сверла;
  • Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

  1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
  2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
  3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.
  1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
  2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
  3. На освобожденный участок теперь необходимо установить электроусилитель.
  4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.
  1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
  2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
  3. Верните все переключатели на свои места и приступайте к работе с проводкой.
  4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
  5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
  6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
  7. Теперь извлекает из красной коробки оранжевый проводок.
  1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
  2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
  3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
  4. Остается объединить всю проводку от ЭУ и запустить ее.
  5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.

Подгоняем ЭУ

Если вы не имеете опыта в подобной работе, вам обязательно потребуется провести подгонку электроусилителя после завершения работ по установке.

Подгонка включает в себя следующие мероприятия:

  • Выравнивание руля;
  • Устранение всех образовавшихся между деталями щелей;
  • Уменьшение длины питающего кабеля;
  • Проверка установки светодиодных датчиков диагностики ЭУ;
  • Замена изношенных или поврежденных элементов при необходимости и наличии таковых.

Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

Конструктивные особенности

Гидроусилитель представляет собой достаточно простой механизм, который состоит из толкателя (поршня), приводимого в движение специальным маслом. Он монтируется отдельно от рулевого вала, хотя напрямую связан с ним. При отклонении от прямолинейной траектории движения автомобиля активируется насос гидроусилителя, который через специальные трубопроводы нагнетает в рабочую камеру жидкость, заставляя колёса поворачиваться с меньшим усилием. Производительность насоса гидроусилителя пропорциональна углу поворота руля, что позволяет добиться точного соответствия реакции .

Схема механизмов гидроусилителя руля

Такая конструкция имеет значительное преимущество – она не зависит от электронного управления и не подвержена программным сбоям, которых опасаются многие владельцы современных автомобилей. Конечно, в некоторых моделях гидроусилитель руля оснащён несколькими датчиками, которые оценивают его работу, но их присутствие вовсе не является обязательным. Однако минусом является необходимость использования расходных материалов, представленных . Кроме того, в гидроусилителе имеется немало уплотнений и соединений, которые подвержены износу при эксплуатации с высокими нагрузками. Всё это делает его достаточно ненадёжным узлом и требует проведения регулярной диагностики состояния рулевого управления.

Электроусилитель, как следует из его названия, использует ток, вырабатываемый генератором автомобиля, для приведения в действие компактного мотора. Располагается он непосредственно на рулевом валу, за счёт чего занимает намного меньше места в подкапотном пространстве, а движет весь механизм он с помощью небольшого торсионного вала.

Схема механизмов электроусилителя руля

Производительность регулируется уже не механическим, а автоматическим способом – сигналы на изменение силы тока электроусилителю подаёт компактный блок управления на базе микропроцессоров. Конечно, сбои такого устройства достаточно редки, но на случай внезапной поломки или отказа управляющей программы в электроусилителях предусмотрен аварийный режим работы, который позволяет сохранить управление даже в самых .

Электроусилители руля имеют намного более простую конструкцию и не нуждаются в применении специальных расходных материалов. Кроме того, отсутствие гидравлического контура означает отсутствие множества уплотнений и подвижных соединений, которые являются опасными с точки зрения разрывов и утечек. Конечно, повреждение проводов и датчиков может вывести электроусилитель из строя, но такое случается намного реже, чем пробой гидравлической системы. Поэтому электроусилители в настоящее время считаются прогрессивными и применяются большинством крупных производителей.

Преимущества электроусилителя руля

  1. Лёгкость руления при ЭУР («одним пальцем»). Отличная маневренность при парковке, быстрая адаптация к перемене скоростей.
  2. Настройки параметров ЭУР при различных режимах работы. (Стабилизация при боковом ветре, автопарковка)
  3. Широта температурного диапазона для ЭУР. Жидкость в ГУР под влиянием температур и перегрузок может замёрзнуть, закипеть.
  4. Простота конструкции и обслуживания ЭУР. Надо лишь следить за состоянием подшипников. Техническое обслуживание ГУР более трудоёмкое. Необходим регулярный осмотр на предмет целостности, отслеживание герметичности гидравлических трубок, проверка натяжения приводного ремня, уровня масла. Есть правила по замене масла и фильтра.
  5. Компактные размеры ЭУР.
  6. Экономичность ЭУР (меньше расход топлива, выше КПД).
  7. Эксплуатация машины после отключения неисправного ЭУР. Для ГУР это нежелательно (разрушается рулевое управление; могут возникнуть другие поломки).
  8. Возможность при ЭУР долго удерживать руль в крайнем положении. На автомобилях с ГУР промедление более 5-ти секунд грозит серьёзной поломкой.
  9. Экологичность ЭУР. Машины с ГУР дают больше вредных выбросов; отслужившие свой срок ГУР сложнее в утилизации.
  10. Серьёзные перспективы прогресса ЭУР.

8 признаков неисправной рулевой рейки

  1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
  2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
  3. Свободный ход руля (люфт) увеличен.
  4. Руль вращается тяжелее чем обычно или рывками.
  5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
  6. Шумит насос ГУР, звук усиливается при вращении руля.
  7. Падает уровень масла в бачке гидроусилителя.
  8. На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Диагностические работы

Дабы точно понять, в каком состоянии пребывает рулевая рейка, придется заняться достаточно серьезными диагностическими работами. Они представляют собой комплекс таких действий:

Визуальный осмотр рычагов
Они должны быть зафиксированы жестко.
Обратить внимание на пыльники

На них не должно быть абсолютно никаких повреждений.
Проверить все шарниры, дабы не возникло нигде люфта.
Стоит просмотреть все шланги, которые находятся под днищем
Важно, чтобы они были полностью целыми.

На Солярисе, к счастью, рейка ломается не так уж и часто. Чтобы совсем избежать поломок, в обязательном порядке ее следует осматривать, как минимум, один раз в год во время выполнения планового технического обслуживания.

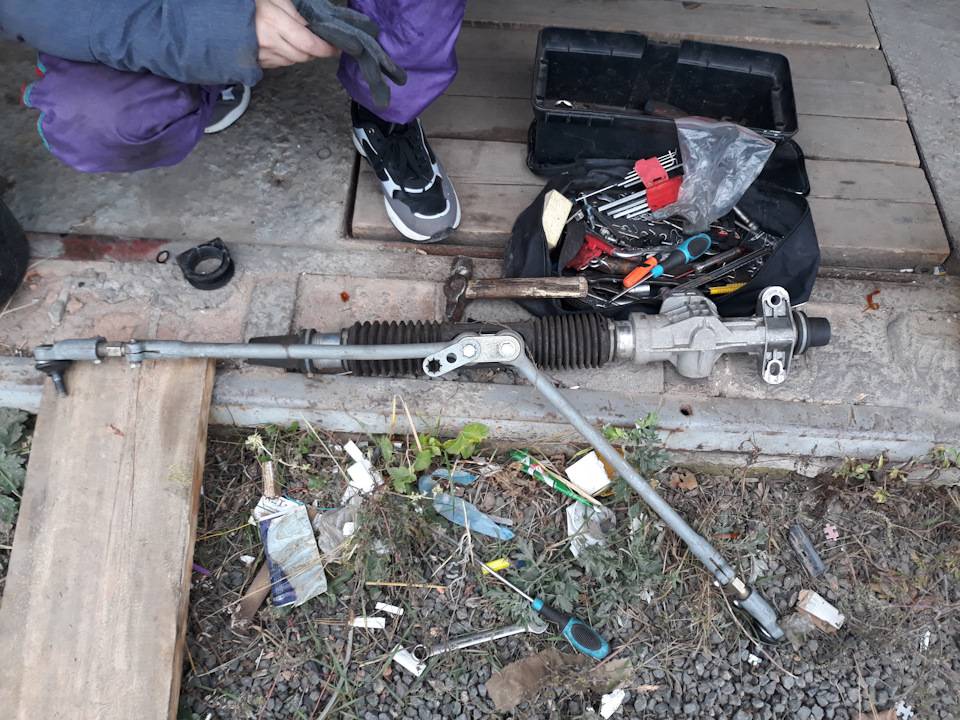

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Принцип действия

Электрогидравлический тип усилителя рулевого управления устроен так, что во время движения он работает в различных режимах. В то время, когда машина движется прямо, гидравлическая система обеспечивает циркуляцию жидкости в трубопроводе. Это нужно для, чтобы жидкость была нужной температуры и нужного химического состава.

В тот момент, когда водитель начинает поворачивать, в этой системе происходит следующее.

  • Во-первых, закручивается торсион, который открывает каналы для поступления жидкости в них.
  • Во-вторых, жидкость перетекает в открывшуюся часть, а из закрывшейся части перетекает обратно в распределительный бачок.
  • В-третьих, во время поступления жидкости поршень перемещает рулевую рейку.
  • В-четвертых, за счет вышеперечисленных действий в системе появляется дополнительное усилие, которое способствует повороту колес.

Главная особенность этого типа усилителя заключается в том, что он работает даже тогда, когда машина стоит на месте или с выключенным зажиганием. Дело в том, что усилие создается специальным насосом. Отличие работы системы во время движения и когда автомобиль стоит на месте заключается лишь в том, что насосу приходится прилагать большие усилия, чтобы облегчить усилия, которые приложит водитель, чтобы провернуть руль.

Практическое описание установки электроусилителя

Электрический усилитель руля состоит из:

  • силового агрегата, который представляет собой электрическую машину синхронного типа;
  • управляющего контроллера;
  • рулевого вала;
  • блока управления;
  • механизма с рычагом и редуктором;
  • промежуточного вала карданного типа;
  • комплекта проводов, предназначенных для индивидуального усилителя;
  • диагностической колодки;
  • светодиода, который индуцирует исправность функционирования электроусилителя руля;
  • хомутов и различного рода крепёжных элементов.

Непосредственно сам алгоритм установки

Итак:

  • вначале необходимо автомобиль поставить на ручной тормоз и выключить системы зажигания;
  • отключить питание от аккумуляторной батареи;
  • с помощью верстака к электроусилителю нужно подсоединить промежуточный вал карданного типа;
  • после чего, соединения нужно затянуть через гровер;
  • итак, сначала нужно вытащить заглушку рулевого колеса;
  • затем отвернуть гайку крепления рулевого колеса, после чего снять непосредственно сам руль;
  • теперь пришло время открутить винты кожухов рулевого вала, после чего сам кожух необходимо снять;
  • отсоединить панели и колодки жгута от двухрычажного переключателя;
  • снять сам переключатель;
  • отвернуть болт крепления промежуточного конца нижнего вала рулевого управления;
  • отвернуть две гайки крепления рулевой колодки и кронштейн рулевого управления;
  • после чего, необходимо снять колодку с промежуточным валом в сборе;
  • первостепенно необходимо одеть промежуточный вал карданного типа на шлицевую часть вала-червяка рейки;
  • на червяки расположен паз, с которым необходимо состыковать промежуточный вал;
  • затянуть стяжной болт;
  • высверлить два отверстия рулевой колонки по месту крепления электроусилителя;
  • затем изнутри нужно вставить гайку и через гровер и гайку затянуть поочередно каждым из болтов;
  • жёстко затянуть все крепёжные элементы;
  • провести проводку, предварительно сняв бачок омывателя для увеличения степени удобства;
  • открыть блок предохранителей и через технологическое отверстие пропустить кабели питания;
  • затем кабели питания нужно вывести в моторный отсек и соединить клеммами аккумулятора;
  • индивидуальный предохранитель нужно разместить в специальном блоке предохранителей;
  • подключить провод светодиода к штекеру усилителя;
  • затем проводку следует протянуть от электроусилителя к комбинации приборов;
  • далее необходимо покрутить руль сделав два-три полных оборота в разные стороны и если нет никакого жужжания, выполнить сборку в обратной последовательности относительно разборки.

Инструкция установки электроусилителя своими руками весьма сложная, поэтому необходимо максимально внимательно её прочитать и обязательно закрепить сам процесс визуально с помощью видео и фото — материалов. Цена установки электроусилителя своими руками незначительная, однако, сама процедура весьма сложная, в связи, с чем рекомендуется использовать услуги автосервиса.

В современных автомобилях есть такое устройство, как электрогидроусилитель руля. Как понятно из названия, он нужен, чтобы облегчить усилия, прилагаемые к рулю во время движения. Говоря простым языком, он нужен для того, чтобы легче крутилось. Все водители, которые учились водить на машинах, сделанных в СССР знают о том, как трудно на этих машинах крутился руль. Поэтому это приспособление очень повышает комфорт во время движения.

Технологии

Единственный способ тонкой настройки гидроусилителя представляет собой применение рейки с прогрессивным передаточным отношением. Она помогает создавать некоторую тяжесть при повороте руля на малый угол, что способствует повышению стабильности автомобиля при движении с достаточно большой скоростью. Однако при отклонении рулевого колеса от нулевого положения на большое расстояние усилие существенно уменьшается, что облегчает парковку в условиях крупного города.

Кроме того, производитель может варьировать производительность насоса, однако её приходится удерживать в достаточно узком диапазоне, чтобы не допустить повреждения узла в результате перегрузки и не сделать усилие слишком малым. Именно поэтому изготовители премиальных автомобилей отдают предпочтение хорошо настроенному электроусилителю.

Гидроусилитель состоит из множества деталей

В свою очередь, он может менять свою производительность прямо на ходу – впервые схема с возможностью переключения режимов чувствительности руля была опробована в автоспорте. Кроме того, в блок управления электроусилителем можно записать специальную программу, которая будет имитировать изменение передаточного числа – для этого даже не потребуется применять более дорогие и сложные в производстве рейки. Именно поэтому во многих современных электроусилитель позволяет выбирать несколько режимов работы:

Настройки электроусилителя можно менять на ходу, если такая функция предусмотрена производителем – для этого достаточно нажать специальную кнопку или выбрать соответствующий пункт в меню электронной системы управления.

Эффективность и надёжность

Использование гидроусилителя руля вынуждает автомобиль терять часть мощности – она идёт на привод насоса, который может иметь достаточно большие потребности. Поэтому применение ГУР неизбежно приводит к ухудшению динамических параметров и к существенному повышению расхода топлива при прочих сопоставимых параметрах. При этом даже при постоянном движении по прямой ситуация нисколько не улучшается – насос работает постоянно, перемещая масло по трубкам высокого и низкого давления.

Каждому автомобилисту стоит знать о том, что гидроусилитель не может длительное время выдерживать работу в предельных режимах – при удерживании руля в крайнем положении в течение 10–15 секунд насос перегреется, в результате чего узел полностью отключится. Чтобы повторно запустить его, нужно заглушить автомобиль, подождать несколько минут и вновь завести, аккуратно переводя руль из крайнего положения в нулевую точку.

Электроусилители считаются более экономичными – они не отбирают мощность мотора напрямую, а лишь создают дополнительную нагрузку на генератор. Кроме того, электроусилитель работает только при повороте колёс, а при движении по прямолинейной траектории мотор остаётся полностью отключённым – он не ухудшает динамические характеристики машины и не создаёт дополнительных . Также при повороте руля в крайнее положение нагрев возникнет исключительно при очень быстром последовательном вращении руля в разные стороны, что можно сделать только специально.

Однако отключение электроусилителей нельзя назвать редкостью -в основном это происходит при движении по бездорожью или по дорогам, засыпанным вязким рыхлым снегом. Через некоторое время узел подаст сигнал тревоги, после чего его производительность будет ограничена и водитель увидит предупреждение, а если движение будет происходить в подобных условиях и дальше, усилитель отключится до полного остывания мотора.

Функциональная и техническая сводка электроусилителя руля

Электроусилитель руля с практической точки представляет собою элемент повышения удобства и эффективности управления автомобилем. Впервые был эффективно внедрен электроусилитель руля в 1990-ом году японским автомобильным концерном Тойота.И уже в первые годы своего практического применения электроусилитель руля доказал свою высокую степень практической эффективности по сравнению с гидроусилителем, в частности:

  • он способен функционировать даже при выключенном двигателе;
  • наблюдается существенное экономия ;
  • заметна лучшая управляемость, за счёт повышенной скорости быстродействия;
  • высокий уровень надёжности вождения;
  • высокая безопасность повседневного использования.

Ознакомимся теперь с основными техническими особенностями строения и функционирования электроусилителя руля:

  • устройство представлено одним целостным блоком;
  • располагается непосредственно под капотом;
  • представлено шестеренным насосом в сочетании с электродвигателем;
  • оснащён высокотехнологичным блоком управления;
  • в своём составе также содержит силовой цилиндр;
  • имеет резервуар жидкости и электронный клапан и т.п.

Отличие от ГУР

В целом работа электро- и практически сходна, однако, имеет несколько существенных различий. В частности, электроусилитель в своём составе дополнительно содержит электронную составляющая, которая представлена клапанным и электронным блоком.Эта система функционирует с практической точки зрения следующим образом:

  • встроенные датчики движения занимаются мониторингом скорости автомобиля, а также отслеживают его траекторию и исправность функционирования;
  • после сбора данные передаются на обработку в специализированный электронный блок управления;
  • после чего, искусственный интеллект системы автомобиля автоматически устанавливает необходимые параметры и уровень давления масла в главном цилиндре;
  • давление масла регулируется исключительно за счёт положения клапана, который может быть закрытым или открытым;
  • чем выше будет скорость движения автомобиля, тем более интенсивнее открываться клапан;
  • с ростом скорости будет параллельно возрастать тяжесть рулевого управления, что в свою очередь существенно увеличить степень стабильности в управлении автомобилем.

Основные практически недостатки электроусилителя

Те, кто ставил электроусилитель руля на ваз 2109, не учли следующее:

  • ниже мощность регулирования руля, что сказывается на его мягкости использования;
  • низкая генераторная способность электродвигателя;
  • электрогенератор в своём составе содержит недостаточно мощности;
  • подходит и может быть установлен только на легковые автомобили.

Главные преимущества электроусилителя руля сравнительно с гидроусилителем:

  • простота сборки, во многом обусловленная креативностью инженера;
  • длительный срок эксплуатации;
  • низкая стоимость, что в свою очередь положительно сказывается на финансах;
  • настройки регулируются легко и понятно, главное чтобы в них разобраться не нужно читать приложения по эксплуатации;
  • для запуска системы достаточно изменить систему электронного управления.

Какие прогнозы?

Несколько лет назад электроусилители устанавливались исключительно на малолитражки, которые не были требовательными к удобству управления. Однако практика показала, что при хорошей калибровке такой узел может иметь параметры, аналогичные гидроусилителям, или даже превосходящие их. Поэтому сейчас электроусилители постепенно начинают устанавливаться на спорткары и представительские автомобили.

И лишь тяжёлая техника сохраняет верность классической компоновке узла с поршневым гидромотором. Но даже в ней начинают появляться комбинированные усилители, в которых гидравлический и электрический привод взаимодействуют друг с другом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
