Что такое лонжерон на машине

Назначение и устройство

Лонжерон представляет собой продольный профиль или швеллер, который располагается попарно спереди и сзади кузова автомобиля.

В конструкции несущего кузова они находятся на уровне днища параллельно друг другу. В некоторых моделях могут располагаться под небольшим углом. Если несущая часть рамная, то детали расположены по всей ее длине как цельные элементы. На рисунке можно увидеть положение деталей. Они отмечены красным.

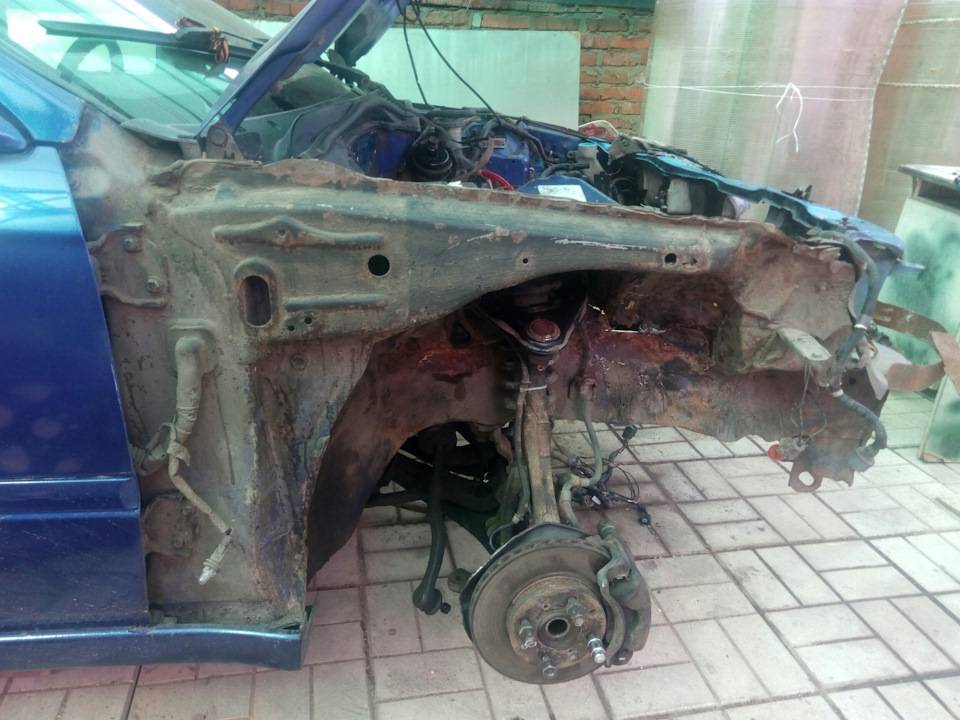

Передние и задние лонжероны

От целостности и прочности этих элементов во многом зависит безопасность и управляемость автомобиля. Лонжероны предназначены выдерживать различное давление и нагрузки. Это вес внутренних агрегатов, пассажиров, грузов, а также внешние удары и вибрации во время движения. Как видно, эти элементы выполняют важную несущую функцию в конструкции кузова.

Это интересно: Что такое шаровая опора автомобиля

Кузовной ремонт-штука суровая, или зубилом по «ЗУБИЛУ»

Всё о гаражной сварке гниломобилей см. в новой книге по ремонту авто от Хомы

В августе месяце 2009 года обратилась ко мне приятная барышня с маленькой просьбой – заварить дырку в лонжероне автомобиля Ваз – 21093, в простонародье – «зубилы», дескать, муж диагност, в движках «шарит» на 10с плюсом, а вот кузовщиной заняться некому.

Чтож, помощь ближнему – дело святое, подумал я и пригласил их на смотрины. Первичный осмотр вызвал массу вопросов, начиная от года рождения и заканчивая:

А ГДЕ У МАШИНЫ ПОЛ. Недолгие расспросы хозяйки выявили следующее: машина 96 г.в., тупо простояла на яме три года, после чего была куплена перекупами, на скорую руку залатана, замазана разнообразными мастиками и успешно скинута нынешним владельцам, а поскольку муж-диагност врубился, что двигатель в хорошем состоянии, он не стал заморачиваться на состояние кузова…..А ЗРЯ!

Барышне было предложено в качестве вариантов:

— заменить пол, пороги, задние лонжероны

— полностью поменять кузов (двигатель же отличный)

— снова замазать и скинуть другим менее удачливым покупателям по еще более заниженной цене (программы утилизации на тот момент еще не было).

В конечном итоге было принято решение – ВАРИТЬ!

Разборка салона заняла часа два, вскрыли шумку и «порадовались»:

пол автомобиля был практически уничтожен коррозией (см. фото 1, 2, 3) Особенно эффектно смотрелось место «счастливого» водителя, едва не побежавшего по «дорожке собственными ножками» (фото 4)

Поскольку туннель пола чудесным образом уцелел, то меняли только «корыта»

После обрезания лохмотьев, зачистки от мастик и прочей требухи, высверливания контактной сварки на лонжеронах, тщательной разметки, началась сварка пола.

Кстати говоря, все варилось отечественным углекислотным полуавтоматом ПДГ-165.

Следующими на очереди стали пороги.

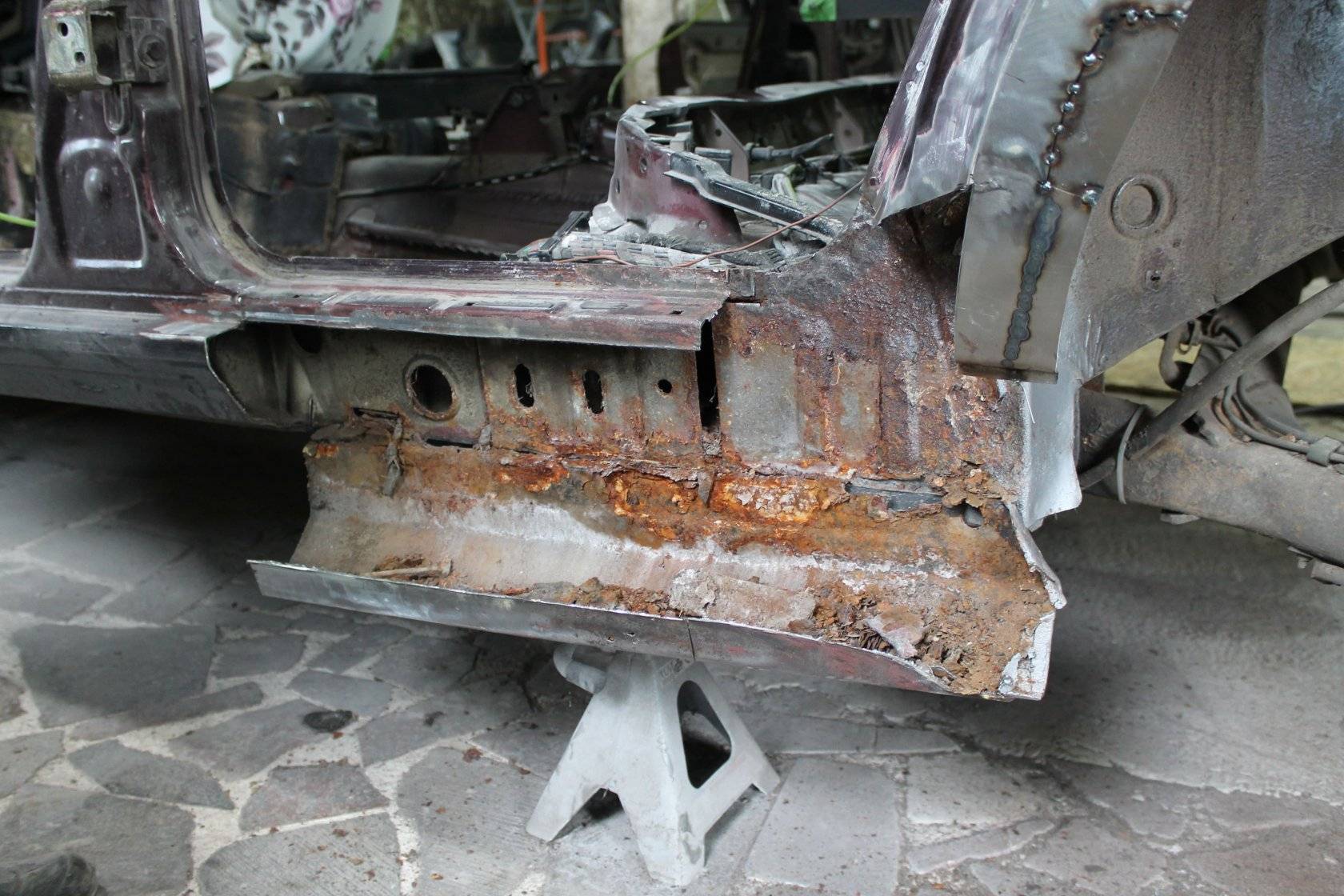

После вскрытия внешних панелей взору предстал вид не менее угрюмый, чем вид пола (фото 9, 10)

Дабы не рисковать, в кузов были установлены растяжки для жесткости (см. фото 26, где машина выглядит довольно голенькой ) и эта мера, я думаю, была нелишней – уж лучше перебдеть, чем недобдеть.

Остатки лонжеронов и поддомкратников вызывали слезы… (фото 11, 12)

Безжалостно посрубав болгаркой и зубилом куски старого металла, добрались до живого металла кузова. Вварили усилители, соединители и передние поддомкратники Купить новую книгу по ремонту авто от Хомы С установкой внешних панелей порогов решили погодить, до установки дверей, чтобы исключить появление излишне больших зазоров.

Наконец, очередь дошла и до лонжеронов. Вот эту «дырку» хотела заварить милая девочка ( фото 14)

На том же фото видно, что кромки колесных арок имеют все тот же плачевный вид. Снятие заднего бампера, исследование багажника на предмет целостности заставили снова взяться за фотокамеру:

Лонжерон

Читая статьи об автомобилях, в том числе и на нашем сайте, читатели сталкиваются со многими непонятными словами. Одно из них — лонжерон.

Что же это такое?

Определение

Как мы уже писали на Vodi.su, есть три основных типа конструкции кузова:

  • рамная;
  • безрамная или несущий кузов;
  • интегрированная рама.

Лонжероны применяются в любой из них. В рамной конструкции их часто называют продольными балками — они тянутся по всей длине кузова, а в местах крепления двигателя и в задней части их делают особенно прочными и жесткими, так как здесь концентрируется наибольшая нагрузка.

В безрамных автомобилях они используются в подрамнике, который находится под капотом и усиливает переднюю часть автомобиля, где размещен двигатель. То же самое можно сказать и об интегрированном кузове. Также с их помощью усиливают брызговики, пол салона и багажника.

Подобная конструкция применяется в авиации, производстве станков, кораблестроении и так далее. Соответственно, лонжерон — это основная несущая балка кузова, к которой прикреплены все остальные детали рамы.

Лонжероны могут иметь разную форму, но в поперечном разрезе они напоминают букву П, то есть это обычный швеллер, либо выполнены в виде полой трубы с прямоугольным сечением. Благодаря этому они спокойно могут выдерживать вес двигателя, коробки передач, пассажирского отсека, не деформируясь. Такая форма обеспечивает им прочность — попробуйте, к примеру, согнуть лист картона и спичечный коробок — последний согнуть будет куда тяжелее.

Особенности конструкции и предназначение

Если вы ездите на внедорожнике рамного типа, то лонжероны тянутся вдоль всего кузова. Они могут быть сварены между собой либо соединяться заклепками и мощными болтами. Просматривая каталог запчастей к своей машине, можно увидеть названия: лонжерон левый, правый, задний.

В передней части они прикручиваются к поперечине. Если же речь идет о несущем или интегрированном кузове, то к ним может быть приварен подрамник, либо же все они вместе образуют одну конструкцию.

Главные задачи, которые возложены на лонжероны:

  • усиление кузова;
  • дополнительная амортизация;
  • смягчение ударов при столкновении.

Кроме того, благодаря им сохраняется геометрия. Если опытный водитель приобретает автомобиль с пробегом, то в первую очередь он осматривает не салон и состояние обивки, а днище, поскольку на него приходится весь вес машины.

Проблемы, связанные с лонжеронами

Если геометрия кузова нарушена, машина побывала в аварии или из-за коррозии днище пришлось переваривать, то лонжероны могут трескаться или сдвигаться с места. Следует сказать, что ремонт их обходится очень дорого даже на автомобиле с рамной конструкцией кузова. Если же кузов несущий или интегрированная рама, то их приходится переваривать, а сделать это качественно практически невозможно — сварной шов не может обеспечить тот же уровень жесткости, что и цельный металл.

Обратите внимание еще на один момент — в том случае, если кузов, особенно днище, ремонтировали с помощью сварки, то их свойства полностью нарушаются

Покупать такой автомобиль не рекомендуется, поскольку при движении на большой скорости последствия могут быть плачевными:

  • ухудшение амортизационных характеристик;
  • смещение или трещины лонжеронов;
  • ухудшение комфорта езды.

Более того, изменяются и динамические характеристики самого автомобиля, им становится сложнее управлять.

Если же без замены не обойтись, то заказывайте ее только у профессионалов, где имеется оборудование для дуговой сварки. Найти данные детали в продаже можно, правда стоят они довольно дорого. Устанавливайте лонжероны того же размера и из того же материала, что и старые.

На авто с несущим кузовом погнутые лонжероны можно выпрямить на стенде — каролинер. Автомобиль заезжает на него, специалисты замеряют углы отклонения несущих элементов конструкции, и благодаря гидравлическим стержням выравнивают их до нужного уровня.

(3 оценок, среднее: 5,00 из 5)

Для чего нужны

Детали делаются из очень твёрдого металла, способны выдерживать большой вес. Они поглощают ударные нагрузки, вибрации, получаемые автомобилем при передвижении по различным дорогам. Лонжероны нужны для усиления элементов днища и пола багажника (легковые авто) или чтобы полностью брать на себя все нагрузки (грузовики, рамные внедорожники).

Другая функция лонжеронов — амортизация. Беря на себя колебания, деталь распределяет нагрузку по всем частям машины. Трубы эффективно поглощают деформационные искажения. Поэтому они сделаны максимально жёсткими, но не везде. На самом деле, современный лонжерон — это конструктивно очень гибкий узел с программируемыми зонами деформации. В противном случае он не смягчал бы удары, поглощая их, а передавал в салон.

Что такое лонжерон, как выглядит, и где он установлен?

Лонжерон — конструктивный узел автомобиля, который выглядит как прямоугольная труба, то есть металлический профиль с прямоугольным сечением.

Деталь проходит сквозь переднюю часть и зад кузова, играя роль опоры. В зависимости от конструкции корпуса возможен вариант с лонжеронами между бамперами.

Данный узел бывает составным (собранным из нескольких элементов) или цельным.

В классической комплектации установлено два лонжерона (слева и справа).

Пример, левый передний лонжерон ВАЗ 2110.

Каждый из элементов разделен на три части — среднюю, переднюю и заднюю. Главная разница — в расположении.

Так, лонжерон, установленный спереди и слева, позиционируется на уровень ниже, чем лонжерон сзади и такой же узел, но только крыла.

Узлы параллельны друг другу, но возможны случаи расположения их под минимальным углом.

Лонжерон на Nissan Bluebird HU14 SR20VE.

Исходный материал при производстве — алюминий или титан. Иногда применяются компонентные слои, добавляющие конструкции крепости. Сечение лонжерона имеет вид буквы «П». При этом в местах максимальной нагрузки сечение больше.

Главное преимущество детали — исключительная прочность. Данные узлы способны выдерживать максимальные нагрузки — вес автомобиля, багаж, массу узлов и так далее.

Кроме этого, лонжероны справляются со всеми ударами, которые «достаются» им при попадании колес в ямы или в случае ДТП.

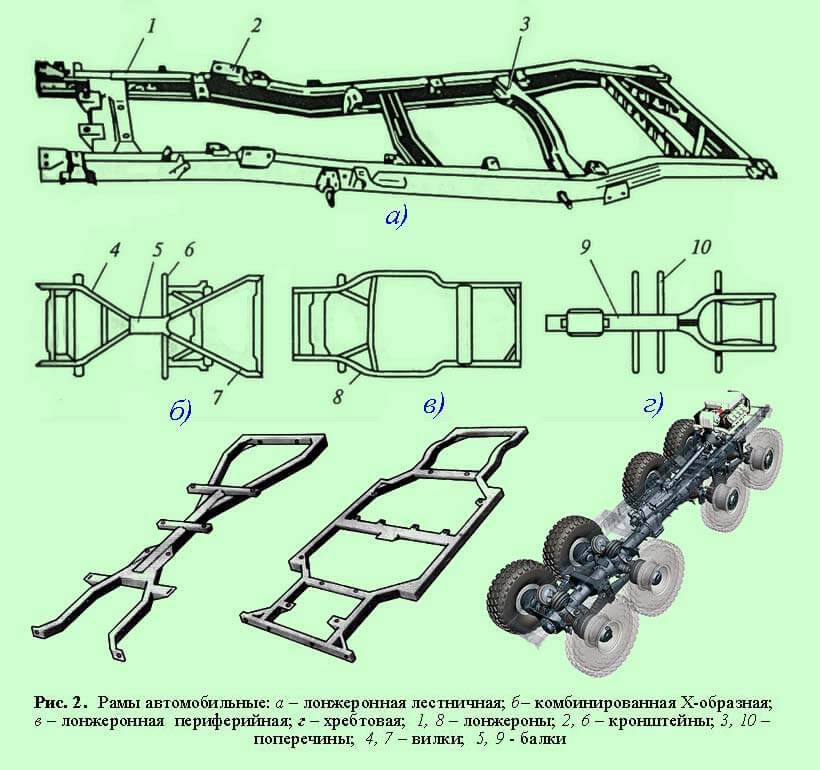

Конструктивно данные узлы формируют лестничную раму П-образной формы, уложенную на бок.

Такой тип конструкции — составляющая часть многих внедорожников и грузовых автомобилей.

Что касается «легковушек», то в них лестничный принцип не применяется. Для визуального лицезрения детали достаточно глянуть под низ транспортного средства.

Конструкция кузова ВАЗ 2108, места расположения лонжеронов.

Особенности конструкции и виды лонжеронов

Передние лонжероны отмечены красным

Лонжероны в легковушках могут быть как раздельной конструкции, так и цельными. Под раздельными нужно понимать, что для определенной части кузова предназначены свои лонжероны. Устанавливаются они в передней части (упрочнение моторного отсека), средней части кузова (для укрепления днища салона) и сзади (усиление кормы кузова). Но поскольку типов кузовов – большое количество, то необязательно, что все указанные лонжероны могут использоваться. К примеру, в некоторых авто может отсутствовать средние или задние лонжероны, но передние есть всегда.

Объясняется это тем, что передок авто испытывает самые большие нагрузки – на него приходится вес силовой установки и трансмиссии, к нему крепиться подвеска.

Также в несущем кузове могут использоваться цельные лонжероны, тянущиеся вдоль всего авто от переднего бампера к заднему. Такая конструкция более надежна, но и сложнее в изготовлении, поскольку приходится придавать лонжеронам особую форму (изгибы крыльев) с сохранением всех прочностных показателей.

Но какие бы типы лонжеронов не применялись на авто, раздельные или цельные, они всегда парные и расположены параллельно друг относительно друга. Хотя в ряде случаев используются эти элементы, расположенные под небольшим углом.

Также лонжероны могут быть как составными, так и представляющие собой единый цельный элемент. Первые выглядят как определенный набор деталей, соединенных между собой. У каждого из них есть свои хорошие качества и недостатки. Так, составная конструкция обеспечивает более легкое проведение ремонта, поскольку возможна замена только поврежденной детали, без замены всей конструкции. Но и показатели по прочности и надежности у такого типа лонжеронов – ниже. Цельный же тип способен выдерживать значительные нагрузки за счет единой конструкции, но в случае его повреждения, восстановление его уже практически невозможно.

Чтобы лонжероны смогли выдерживать сильные нагрузки, в качестве материала их изготовления применяются титановые или алюминиевые сплавы, а также композитные материалы. Формирование же этих элементов выполняется либо путем штамповки, либо при помощи фрезерных станков.

Как вытянуть лонжерон?

Процедура эта ответственная, но все же можно попробовать выполнить ремонт самостоятельно и буквально в дворовых условиях. Первым и самым простым способом является применение троса и дерева. Вместо дерева может подойти и любой столб. Трос нужно закрепить к столбу одним концом, другим — к автомобилю, а точнее к вытягиваемому лонжерону. Далее следует запустить мотор, включить заднюю скорость и кратковременными резкими движениями назад потихоньку «выдернуть» лонжерон. В промежутках между «дерганьями» нужно простукивать его молотком. В этом способе главное не переборщить — не завалить дерево или столб, или не «порвать» автомобиль на 2 части. Данный способ не всегда подойдет. К примеру, если при повреждении сместился двигатель или зажались ведущие колеса такой способ не подойдет.

Следующим способом ремонта лонжерона является использование домкрата. Лучше всего применять гидравлические модели, так как при небольшом прилагаемом усилии можно добиться большей нагрузки. Этот способ можно разделить еще на 2 способа.

  1. автомобиль нужно надежно закрепить (можно привязать его к чему-нибудь неподвижному), далее взять цепь или трос, одним ее концом также зацепить за вытягиваемый элемент, а другим за домкрат. Домкрат в свою очередь стоит закрепить на что-то неподвижное. Далее все просто — нужно накачивать насосом домкрат и простукивать лонжерон молотком.
  2. для примера подойдет Ваз «классика» с передним лонжероном, сместившимся в салон. В этой ситуации необходимо разобрать салон. Далее нужно взять доски и расположить их параллельно заднему сиденью, уперев их в выступ днища в этом месте. Досок необходимо столько, чтоб домкрат с опущенным штоком уперся между ними и выступающим в салон лонжероном. Далее знакомая процедура — накачка насосом, простукивание. На стапелях, по сути, и используются гидродомкраты, только немного видоизмененные. Диапазон нагрузок у гидродомкратов довольно широк, так что можно подобрать нужный, отталкиваясь от характера повреждения.

Также можно прибегнуть к помощи другого автомобиля. Данный способ ремонта лонжерона аналогичен первому. Отличие понятно — здесь дергает не поврежденная машина, а другая. Способ идеально подойдет для автомобиля, который не может даже запускаться после повреждения.

Даже если лонжерон не повредился, а требуется только его вытянуть, то в любом случае после этого ремонта его необходимо усилить. Тут действует принцип смятого листа — даже расправив мятый лист, ему уже не вернуть начальной прочности.

Как уже упоминалось в начале статьи, лонжероны в современных автомобилях имеют не полую конструкцию. В современных авто данные детали несут не только силовую нагрузку, но и являются элементом безопасности. Они представляют собой пакет из множества вставок. При аварии все эти вставки сминаются. Таким образом, при аварии они приходят в полную негодность, и в дальнейшем, после вытягивания, их придется заменить.

В любом случае всегда нужно следить за целостностью лонжеронов, отсутствию на них ржавчины и вовремя производить ремонт.

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

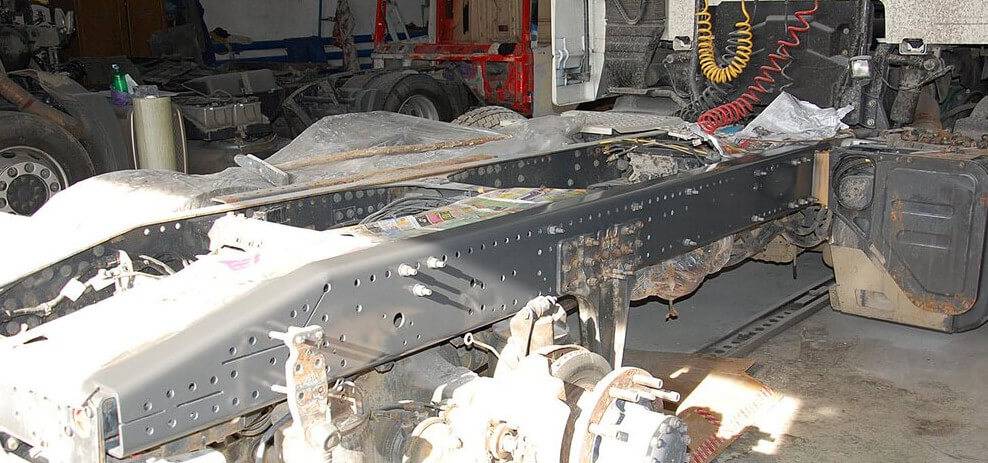

  • В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;

В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию

Но здесь важно соблюсти тонкую грань между жесткостью и податливостью

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

Лонжероны ВАЗ 21 «Волга».

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

  • Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
  • Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
  • Высверливанием группы отверстий в местах, которые берут на себя вес.

Правый передний лонжерон Renault Laguna 2004.

Основные проблемы конструкции

Как уже говорилось ранее, лонжерон — это такой автомобильный элемент, который постоянно подвергается нагрузкам и находится под весом кузова, двигателя и всего того, что есть в салоне с багажником. Из-за подобного воздействия спустя какое-то время возможно деформирование. Продолжительная и интенсивная эксплуатация провоцирует появление небольших трещин, в результате чего важнейшие автомобильные характеристики серьезно страдают. Параметры ухудшаются, а положение деталей по типу двигателя, подвески, крыльев сильно меняется. Во время ДТП геометрия лонжерона зачастую также претерпевает изменений, что нарушает общую кузовную конструкцию.

Когда в результате аварии лонжерон деформируется, геометрия подвески оставляет желать лучшего, снаружи авто появляются щели, которые не удается устранить. Наблюдаются проблемы с рулевым управлением, покрышки активнее изнашиваются.

Если происходит существенный удар, лонжерон полностью лопается, что окончательно разрушает кузовную конструкцию

Поэтому очень важно отслеживать его состояние, даже если водитель оказался в незначительном ДТП

Ремонтные работы

Обычно возникает потребность в ремонте передних лонжеронов – задние деформируются не так часто. Чтобы исправить деформацию, нужно воспользоваться специальным стенд-каролинером. Придется разбирать основные составляющие авто. Как показывает практика, даже самые опытные и квалифицированные мастера не всегда способны исправить деформированный лонжерон. Замена, как и ремонт, является крайне продолжительной, сложной и дорогостоящей процедурой.

Если ключевые части самой детали не пострадали, частично отремонтировать ее можно газосварочными работами

В таком случае важно понимать, что с помощью сварки не удастся добиться восстановления заводских качеств. Прочность все равно снизится, поэтому с выполнением основных функций могут возникнуть проблемы в дальнейшем. Если рама лестничная, замена лонжерона упрощается

При наличии возможности ремонта или замены необходимо приобрести новую деталь идентичных габаритов с деформированной. Как показывает практика, после ремонта утрачиваются амортизирующие свойства вышеописанной конструкции, поэтому при частых ударах владелец авто может столкнуться с серьезными последствиями

Если рама лестничная, замена лонжерона упрощается. При наличии возможности ремонта или замены необходимо приобрести новую деталь идентичных габаритов с деформированной. Как показывает практика, после ремонта утрачиваются амортизирующие свойства вышеописанной конструкции, поэтому при частых ударах владелец авто может столкнуться с серьезными последствиями.

Таким образом, лонжерон является именно той деталью, которая отвечает за безопасность транспортного средства, поскольку представляет собой ключевой несущий элемент. Владелец автомобиля должен на регулярной основе отслеживать техническое состояние этой конструкции, осознавать, к каким печальным последствиям могут привести проблемы с ней. Внутри лонжероны являются пустотелыми, из-за чего со временем скапливается грязь и влага, провоцирующая коррозию. Поэтому следует как минимум раз в год проводить диагностические мероприятия, а перед зимним сезоном не забывать о нанесении антикоррозийных смесей.

Стендовая вытяжка

Закрепляем авто на стенде. Сделать это надо в местах сварочных швов завода-изготовителя. Далее, аккуратно вытягиваем поврежденный лонжерон до параметров, напоминающих первоначальные, исходные. Когда предварительная вытяжка произведена, отрезаем болгаркой части лонжерона, которые наиболее пострадали и их необходимость заменить – насущная проблема.

Не рекомендуется вытягивать лонжерон более, чем надо. А после проведения данной процедуры необходимо попробовать открыть/закрыть дверцы, чтобы проверить совместимость зазоров и состояние петель (при необходимости – подправить и подогнуть до нормального положения).

Для чего нужен лонжерон

В классическом устройстве современного транспортного средства, лонжерон размещается по длине кузовной части для её усиления в тех местах, где располагаются пассажирские сидения и закрепляются элементы с повышенным весом.

Лонжеронная рама применяется для получения определённого количества энергии вместо кузова. Это сделано не только для безопасности, но и для комфорта. Если обеспечить кузову жёсткость, свойственную для лонжерона, страдать будут пассажиры и водитель. Связано это с тем, что все удары и давления будут восприниматься ярче. Теперь понятно, на что влияет нормальная работа лонжерона. Сама деформация лонжерона происходит с годами, и тогда он уже не может смягчать удары.

Как выглядит лонжерон? Это не просто цельная или сборная балка. Для обеспечения всех функций и нормальной работы лонжерона применяются следующие конструктивные решения:

  • в некоторых зонах уменьшают толщину стенок профиля, изменяя размер поперечного сечения;
  • проделываются технологические отверстия в местах с минимальной статической нагрузкой;
  • в местах с максимальным динамическим действием обеспечивают усиление;
  • на определённых участках делают складки, помогающие смять лонжерон как гармошку при серьёзном ударе или ДТП.

Ещё одна хорошая статья: Карбюратор: что это такое, виды, устройство, принцип работы, для чего нужен, схема и фото


Как складывается лонжерон при аварии

Уровень прочности и надёжность при правильном креплении детали, значительно выше по сравнению с другими элементами машины. Связано это с тем, за что отвечают рамы. Основная, возлагаемая функция – принятие нагрузок, создаваемых машиной и движением. Поэтому прямое назначение лонжерона – устойчиво переносить ударное действие, в случае попадания колёс в яму во время движения или при ДТП.

Какие ещё есть функции, которые выполняет эта важная деталь?

Дополнительная амортизация

Элементы сборного типа специально разработаны для обеспечения амортизации передней части кузова. За счёт снижения жёсткости балки повышается комфорт при движении, поэтому многие производители делают выбор в пользу именно таких конструкций. Компании постепенно стараются облегчать кузов, учитывая чтобы сборные балки смогли легко переносить такую нагрузку.

Усиление днища и брызговиков

Езда по дорогам плохого качества вызывает немалое беспокойство для водителей. Дно машины не рассчитано на постоянные касания с покрытием и кочками, оно нуждается в защите. Для чего служит лонжерон в этом случае – он усиливает днище машины и предотвращает механические повреждения, способные произойти в пути.

Днище и брызговики постоянно сталкиваются с трудностями, подвергаются испытаниям и именно лонжерон снижает нагрузку на них при работе, предотвращает серьёзные дефекты и поломки. За счёт равномерного распределения ударной волны минимизируется риск образования сколов и трещин.

Защита салона

Во время столкновения балки повышенной жёсткости создают опасность для пассажиров и водителя транспортного средства. Известны случаи, когда конструктивный элемент, пробивая металл, проникал в салон, нанося тяжёлые ранения и увечья пострадавшим. Со временем деталь доработали, в неё внесли изменения, заметно повышающие уровень безопасности при поездках.

Лонжероны изготавливают особым образом. Во время удара элемент при ударе собирается в гармошку, не переламываясь пополам. Это позволяет исключить риск для пассажиров, но защита кузовной части в этом случае уменьшена.

Плюсы и минусы такой конструкции

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

  • Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
  • Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины, связанные с лонжеронами

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

Восстановление геометрии

В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.

Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова

Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становиться крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества. Автомобиль должен быть безопасным и надежным

Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить

Автомобиль должен быть безопасным и надежным. Поэтому необходимо следить за его техническим состоянием, тщательно проверять потенциально опасные узлы. Также нужно учитывать это и при покупке подержанного автомобиля. Основным несущим элементом является лонжерон. Он отвечает за жесткость кузова и устойчивость к деформациям. Это необходимо для того чтобы выдерживать большие нагрузки. В данной статье рассказывается о том, что это такое — лонжерон автомобиля, зачем он нужен и как его проверить.

Передние лонжероны это две металлические профильные трубы.

Лонжерон представляет собой две металлические профильные трубы, которые находятся в нижней части автомобиля и удерживают на себе основные элементы – двигатель, колеса, сиденья, кузовные детали. В большинстве внедорожников роль несущей конструкции выполняет рама. Для легковых автомобилей более универсальным решением является использование лонжеронов. Они намного легче, что позволяет снизить вес автомобиля.

Как вытянуть лонжерон

Вытянуть лонжерон можно в домашних условиях. Для выполнения данной работы необходимо подготовить нужные для этого приборы и другие приспособления. Конечно, многое зависит от наличия навыков при выполнении ремонта. В случае, когда подобная работа никогда ранее не выполнялась, нет никаких представлений в области ремонтов автомобилей, правильнее будет доверить эту задачу специалистам. Если все-таки решено выполнить все самостоятельно, то следует подготовить следующие инструменты:

  • угловая шлифовальная машинка;
  • аппарат для сварки;
  • газовая горелка;
  • стенд с захватами;
  • молоток;
  • показатели параметров ремонта кузова;
  • молоток;
  • лента с герметической основой.

Стоит отметить, что перед тем, как приступить непосредственно к самому ремонту, необходимо обеспечить к нему свободный доступ. Нужно снять все препятствующие детали кузова. Все работы по вытяжке лонжерона нужно проводить максимально аккуратно, чтобы не повредить электрические провода. Если же нет возможности сделать это, то правильнее будет отсоединить их. После этого с помощью креплений стенда лонжерону предаются первоначальные параметры. На это уйдет достаточно много времени и сил. Когда нужный результат достигнут пора начать удаление торчащих краев. Этот этап работы делается болгаркой. Старая краска легко снимается под воздействием пламени газовой горелки.

Чтобы определить, настолько правильно проведен ремонт стоит воспользоваться таблицей ремонта. С помощью любых удобных цветных пометок наносятся все контрольные точки. Нужно проверять параллельность колесных арок с самими лонжеронами. После достижения необходимых параметров можно начинать подготовительные работы для их покраски.

Предназначение и устройство лонжеронов

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин, он призван удерживать все агрегаты в целостности, и обеспечивает жёсткую фиксацию. Большинство кузовных компонентов прикрепляются к лонжерону. На агрегат приходится наибольшее количество нагрузок, поэтому для усиления конструкции используются перемычки. Внешний вид напоминает лестницу.

Конструкционно лонжерон автомобиля – это прямоугольная труба, используется 2 штуки для составления продольного набора. В стандартном варианте есть правый и левый лонжерон. Можно распределить конструкцию на 3 части: переднюю, среднюю и заднюю. Выше всех располагается левая передняя часть и задний лонжерон. Практически всегда между собой они имеют параллельное направление, но иногда встречаются модели с небольшими уклонами.

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин

Встречаются составные варианты, которые имеют вид нескольких металлических запчастей, другие разновидности – цельные, изготавливающиеся методом штамповки или фрезеровки. Лонжерон преимущественно изготавливают из алюминия (в основном из сплавов), титана и разных композитных материалов. При рассмотрении в сечении деталь имеет вид швеллера, усиливающегося в местах наибольшего давления и истончающегося в области кузова.

Существует 3 основных решения:

  • уменьшение толщины металла. Подобный подход называют переменным сечением;
  • создание прорезов и отверстий для ослабления конструкции;
  • формирование особых складок. В моменты создания нагрузок лонжерон складывается в «гармошку». Самый эффективный вид, гасит практически всю кинетическую энергию, но он более всех подвержен разрушению, а восстановление становится крайне сложным.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении

Лонжерон является силовым агрегатом автомобиля. Для грузовых видов транспорта и усиленных внедорожников устройство входит в раму. Для малогабаритных машин чаще используется безрамная конструкция, в ней лонжерон только усиливает дно кузова и багажного отсека. Расчёт прочности сделан с целью выдерживания сильных нагрузок, даже в момент ДТП лонжероны не сильно страдают, чаще остаются практически целыми. Конструкция собирается с целью восприятия больших нагрузок длительное время.

Виды конструкций лонжеронов

Если лонжероны рассмотреть на схемах устройства автомобиля в поперечном и продольном разрезе, то становится понятно, где находится и как крепятся элементы. Для безопасности применяют конструкции двух типов:

  • сборные;
  • цельные.

Эффективную конструкцию, обеспечивающий пассивную безопасность транспортного средства и пассажиров, находящихся внутри, определяет производитель. При выполнении перспективных расчётов он учитывает массу транспортного средства и нагрузку, передаваемую колёсами в процессе движения.

Периферийная рама для легкового автомобиля

По расположению лонжероны бывают передние и задние, а также они могут огибать всю конструкцию машины. Лонжероны внутри – пустотелые.

Цельные

Именно цельный модуль многие производители считают преимущественным, потому что литая балка в сравнении со сборной имеет повышенную прочность

Такой профиль способен удерживать большую массу, что крайне важно для грузовых средств, машин повышенной мощности и внедорожников

Цельные лонжероны

Но не все так просто. Типичная конструкция помимо преимуществ имеет весомый недостаток – повышенную жёсткость. Это условие оказывает прямое влияние на комфорт движения. При её установки исключается прямая цель производителей, учитываемая при выпуске авто повышенного удобства. Такие модули используются до сих пор, потому что не имеют альтернативы, способной обеспечивать сходные показатели прочности.

Сборные

Сборные лонжеронные рамы наиболее подходящие для легковых автомобилей. Их устройство включает три части, что обеспечивает функциональность, сохраняя хороший запас прочности. Передний лонжерон всегда располагается ниже заднего – это сделано, намерено для обеспечения дополнительных возможностей.

Сборный лонжерон

Сборный лонжерон – оптимальное решение для машин типа универсал и хэтчбек. За счёт их использования падает вероятность ненамеренного повреждения днища машины и снижается травмирование пассажиров, находящихся в салоне.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
