Что значит CVT коробка: принцип работы и конструктивные особенности

Плюсы и минусы вариатора X Tronic

Шкивы
вариатора способны изменять свой диаметр. Это происходит за счет сжатия и
разжимания дисков. Когда они сжаты до предела, шкив имеет минимальный диаметр.
Когда они полностью разжаты, диаметр максимальный. Таким образом, скорость
движения регулируется путем изменения диаметра шкивов, поэтому количество
передач ничем не ограничивается. Это безусловный плюс XTronic CVT. К положительным аспектам ее использования
можно отнести следующее:

  • Динамика движения на
    высоте. Плавный набор скорости автомобилем, при полном отсутствии рывков.
    Такая езда напоминает передвижение на электромобиле.
  • На остановках двигатель не
    глохнет, что ведет к значительной экономии топлива.
  • Выброс вредных веществ в
    атмосферу уменьшился.
  • Во время движения
    переключать скорости не нужно.
  • За ненадобностью убрана
    педаль сцепления, что упрощает управление автомобилем.
  • Машина
    разгоняется быстрее, шумы во время разгона отсутствуют.

Эта модель КП, однако, имеет и минусы. Прежде всего, это
вероятность разрушения таких вариаторов при длительных поездках. Устанавливать
их можно только на малолитражных моторах, при обслуживании необходимо применять
только оригинальную рабочую жидкость, которую сложно найти в продаже.

Отыскать
необходимые запчасти также непросто, поэтому иногда требуется полная замена
агрегата даже при незначительных повреждениях. Кроме того, доступной цену на
такие вариаторы не назовешь. Их ремонт стоит дорого.

CVT трансмиссия: преимущества и недостатки

Как может показаться на первый взгляд, коробка передач вариатор выгодно отличается от аналогов

Сразу отметим, хотя имеется ряд очевидных плюсов, также нужно обращать внимание и на недостатки СVT. Давайте рассмотрим сильные и слабые стороны вариатора более подробно. Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД

Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля

Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД. Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля.

На машине с вариатором не тратится время на переключения передач, поток мощности на колеса не разрывается, двигатель работает в диапазоне оптимальных оборотов и максимального крутящего момента. Также коробка CVT работает менее шумно, чем многие гидромеханические АКПП или «роботы», двигатель в штатном режиме не раскручивается до высоких оборотов.

Если же говорить о минусах вариатора, тогда можно выделить следующее:

  • Начальная стоимость CVT не намного ниже «классических» гидромеханических АКПП или DSG;
  • Такая коробка не рассчитана на высокие нагрузки, то есть вариатор не ставится в паре с мощными ДВС. Как правило, CVT ставится на машины с двигателями, мощность которых не превышает 200 л.с.;
  • На вариаторе нельзя ездить агрессивно (резкий разгон с места, интенсивное торможение, рваный стиль езды). Также следует избегать продолжительного движения на высоких оборотах;
  • Вариатор требует качественного и частого обслуживания (замена фильтров и масла в вариаторе должна выполняться каждые 30 тыс. км.). Использовать нужно только оригинальную дорогостоящую трансмиссионную жидкость. Еще рекомендуется каждые 80-100 тыс. км. менять ремень вариатора;
  • Общий срок службы вариатора меньше по сравнению с АКПП или РКПП. Как правило, вариатор имеет ресурс, ограниченный отметкой около 200 тыс. км.
  • Низкая ремонтопригодность, дорогостоящий ремонт, нехватка оригинальных запчастей и квалифицированных специалистов, а также сложности с настройкой системы управления вариатором.
  • Чувствительность к малейшим сбоям в работе ЭСУД автомобиля (выход одного из датчиков может привести к сбоям в работе всей вариаторной трансмиссии).

Еще следует отметить, что часто в случае поломки вариатора решить вопрос путем приобретения контрактного агрегата б/у не получается. Дело в том, что с учетом небольшого ресурса решение приобрести недорогой контрактный вариатор с пробегом означает, что такая коробка также будет изношена и возникают нарекания на работоспособность.

При этом стоимость новой КПП данного типа или коробки CVT с подтвержденным минимальным пробегом и большим остаточным ресурсом оказывается достаточно высокой. Также в списке минусов вариатора можно выделить тот факт, что многие автовладельцы, которые знают о недостатках коробки, избегают автомобилей с CVT на вторичном рынке, отдавая предпочтение АКПП.

Простыми словами, при продаже подержанный автомобиль с вариаторной коробкой передач заметно теряет в цене по причине относительно небольшого спроса. Если же планируется покупка такого авто, необходимо проводить комплексную диагностику, а также быть готовым к возможным сложностям и затратам через небольшой промежуток времени, если пробег подержанной машины превысил отметку в 150 тыс. км.

Еще одним минусом, который отмечают многие владельцы машин c  коробкой CVT, можно считать отсутствие ощутимого переключения передач при разгоне, ровные обороты двигателя и характерный однотонный шум при разгоне.

С одной стороны, это нельзя считать недостатком, однако субъективное мнение многих водителей говорит об обратном. Более того, сами производители, прислушиваясь к отзывам потребителей, стараются учитывать этот момент, оснащая вариаторы «виртуальными» ступенями (аналог Типтроник), когда шкивы имеют фиксированные положения, тем самым имитируя переключения ступенчатой коробки.

https://youtube.com/watch?v=HcuROau5FQM

Недостатки

И все же относительно редко используется CVT (коробка передач). Минусы ее состоят в том, что такие агрегаты могут использоваться лишь с двигателями ограниченной мощности (обычно до 200 л. с. или чуть более), а также они очень чувствительны к условиям эксплуатации и обслуживания. Так, данные КПП не рассчитаны на длительную работу на предельных оборотах и агрессивный стиль вождения, вследствие чего потенциально лучшее ускорение не удается реализовать. Не допустима и эксплуатация на бездорожье. К тому же, несмотря на относительно простую конструкцию, такие агрегаты требовательны к обслуживанию, сложны и дороги в ремонте. Так, сокращена периодичность смены масла и фильтров в сравнении с трансмиссиями прочих типов. Трудоемкость ремонта определяется, в том числе сложностью электронной системы управления, которой контролируется CVT (коробка передач). Плюсы, приведенные выше, для многих потребителей перекрываются данными недостатками. Более того, против таких КПП работают еще два фактора. Во-первых, из-за относительно невысокой популярности многие покупатели относятся к ним с опаской, сомневаясь в надежности и доступности квалифицированного обслуживания. Во-вторых, многих не устраивает характер функционирования такой трансмиссии, а именно монотонная работа двигателя на постоянных оборотах при разгоне. Ввиду этого некоторые производители обеспечили CVT имитацию ступенчатого изменения передаточных чисел как у АКПП и МКПП.

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

  • информацию в документах на машину,
  • описания модели вашего автомобиля из Интернета,
  • табличку, расположенную на кузове ТС.

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Nissan

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

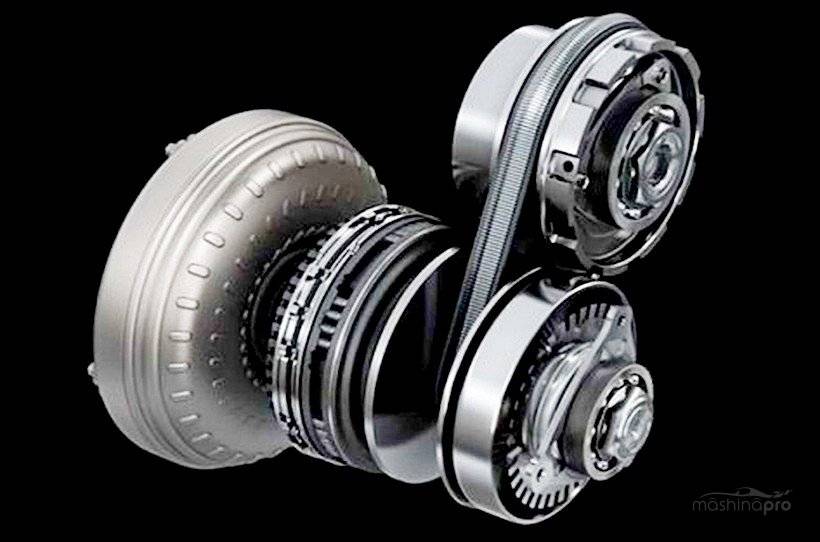

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Разница между вариатором и классической АКПП

Автовладельцы-новички часто не могут выбрать, что лучше —вариатор или автомат(обычная АКПП). В обоих случаях речь идет об автоматическом переключении скоростей, но принцип действия отличается. В отличие от CVT, который обеспечивает плавное изменение передач, в стандартной коробке-автомат процесс происходит ступенчато.

Конструктивно АКПП состоит из управляющего механизма (гидравлика, электроника), гидротрансформатора для сцепления и планетарной «коробки». Устройство работает следующим образом:

  • Мотор через специальные валы передает момент вращения на гидравлический трансформатор.
  • Происходит передача усилия на планетарное устройство.
  • Последнее получает сигналы от управляющего блока и включает нужную скорость.

Иными словами, в классической АКПП функцию сцепного устройства берет на себя гидравлический трансформатор. В отличие от рассмотренной выше коробки, ремень вариатора обеспечивает плавное изменение момента без малейших дерганий в момент переключения.

Преимущества и недостатки такого решения

По принципу действия, в отличие от ступенчатых коробок, вариатор имеет перед ними ряд преимуществ.

Основные из них:

  • Плавный, но в то же время стремительный набор скоростей;
  • Легкость стартового движения, отсутствие вероятности отката в начале (даже в гору);
  • Без перебоев в передаче крутящего момента (без рывков и провалов);
  • Тихая работа.
  • Отличная координация работы с двигателем;
  • Отличная реакция трансмиссии на изменяющиеся условия (подъемы, спуски);
  • Высокий КПД;
  • Сниженный расход топлива;

Дефекты:

  • Длительная передача высоких оборотов на максимальной мощности негативно сказывается на коробке CVT
  • Такие коробки пока не могут работать с мощными двигателями (лимит 220 л.с.);
  • В качестве рабочих жидкостей используются специальные масла;
  • Сложность и дороговизна ремонта.
  • Требует неукоснительного соблюдения правил эксплуатации (экстремальные условия не для него);
  • Вариатор очень требователен к качеству масла, поэтому необходимо своевременно менять его и фильтр;

Что ж, некоторые люди замечают «скучное» поведение автомобиля, оснащенного трансмиссией CVT. То есть работа двигателя и вариатора настолько сбалансирована, что добиться от этой пары «спортивного поведения» невозможно.

Частично эта проблема решается моделированием работы ступенчатой ​​коробки (специальный режим, в котором передаточные числа могут быть изменены на фиксированные значения).

Коробка передач X Tronic CVT: что это такое?

Икс-Троник
– вариаторная КП, которая постепенно приходит на смену АКПП, так как в отличие
от нее является надежной, долговечной и экономичной. Считать её коробкой
передач можно «с натяжкой», поскольку передачи в ней отсутствует, но есть
бесступенчатая трансмиссия. Бесступенчатой такую коробку называют из-за того,
что во время работы она размеренно изменяет передаточное число.

Первые
из подобных коробок были не слишком надежны — они быстро исчерпывали свои
ресурсы, если водители практиковали экстремальную езду. Но новые Xtronic лишены недостатков «предшественников». Теперь есть
модернизированные варианты, отвечающие технологическим нормам. Сейчас это
клиноременный вариатор, имеющий свои особенности:

  1. Шкивы в нем приспособлены к
    эксплуатации при повышенных нагрузках.
  2. Ремень стал менее гибким, зато
    срок его эксплуатации значительно увеличился.
  3. Масляный насос
    стал более производительным.

Габариты
коробки уменьшились. Оснащенные такими КП автомобили стали двигаться плавнее и
гораздо медленнее расходовать топливо. Узел больше не испытывает перегрузок,
из-за чего срок его эксплуатации значительно увеличился. Коробка увереннее
чувствует себя на высоких оборотах.

Модернизация
коснулась и прошивки. Добавили некоторые адаптивные режимы — для использования
в сельской местности, спортивные и прочее. Все эти изменения позволили
использовать коробки даже с высокомощными моторами.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач. Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно. Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество. Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

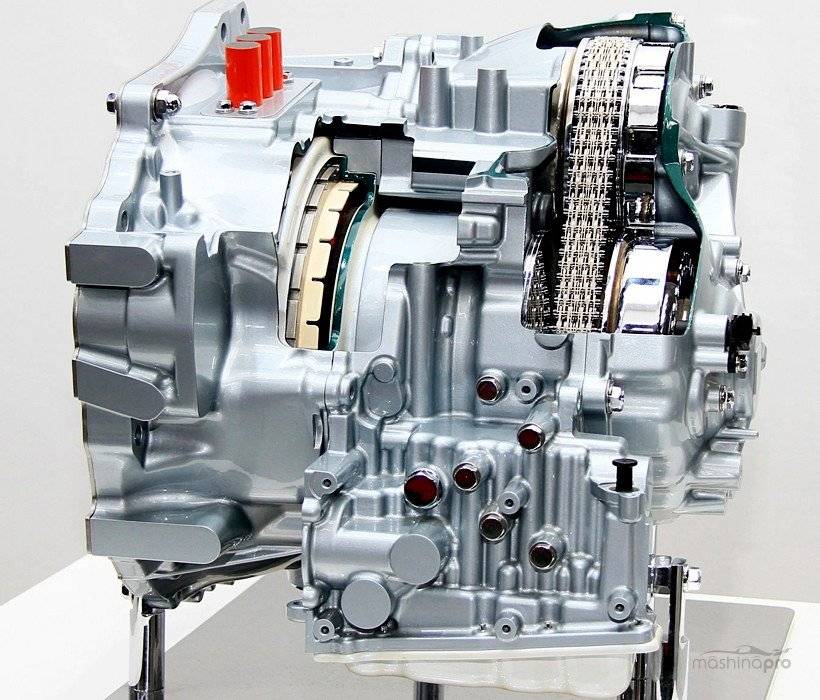

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru, «Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

  • «X-Tronic» и «Hyper» от Nissan;
  • «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП – видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Принцип работы CVT

Как говорилось выше, в вариаторной коробке физически отсутствуют фиксированные передачи, но есть виртуальные, созданные на программном уровне. Они нужны для ручного управления, например, когда нужна максимальная тяга автомобиля и не важна скорость (движение по заснеженному участку дороги).

В основе наиболее распространенного клиноременного CVT (устанавливается на 95% современных автомобилей) могут быть заложены одна или две ременные передачи. Передачу образуют два шкива (ведущий и ведомый), соединенные между собой клиновидным ремнем. Такая конструкция получила соответствующее название – клиноременной вариатор. Еще есть клиноцепная бесступенчатая коробка, в которой вместо ремня задействована стальная цепь. Самый известный вариатор с цепью – Multitronic, разработанный инженерами компании Audi.

Видео

Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:

В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся

В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу. Смещение шкивов происходит за счет пружины и центробежной силы, создаваемой гидравлическим приводом.

Как видим, принцип работы вариатора предельно прост, но крайне эффективен.

Принцип работы коробки передач CVT

Название коробки передач CVT – это ничто иное, как аббревиатура от английского словосочетания Continuously Variable Transmission, что дословно можно перевести, как непрерывно изменяющая передачи. Такой механизм еще называют вариатором или бесступенчатой трансмиссией. Основное отличие от других видов коробок заключается в отсутствии конечного числа фиксированных положений с разными передаточными числами.

Строго говоря, вариатор уже давно использовался на различных технических устройствах и транспортных средствах. К ним можно отнести: бензопилы, снегоходы и некоторые станки. Вся эта техника не обладает той мощностью, которая есть у автомобиля, и вариаторы в ней не подвергаются большим нагрузкам. Для установки на современные машины нужен был совершенно иной тип механизма, который был бы способен справляться с поставленными задачами. В результате долгих поисков, инженеры решили эту задачу.

Современная бесступенчатая трансмиссия представляет собой два шкива, соединенных между собой ременной передачей. Ремень изготовлен из сверхпрочных металлических сегментов клиновидной формы, нанизанных на жгут из износостойкого металла. Ведущий шкив соединен с коленчатым валом двигателя, а ведомый через приводные валы с колесами автомобиля. Это самая простая из всех конструкций КПП. При изменении оборотов двигателя и других параметров, диаметр ведущего шкива тоже изменяется, натягивая или ослабляя клиновидный ремень, что приводит к изменению передаточного числа. Размер ведомого шкива также не постоянен, но только за счет инерции и установленных в нем пружин. Всем этим процессом руководит «умная «электроника».

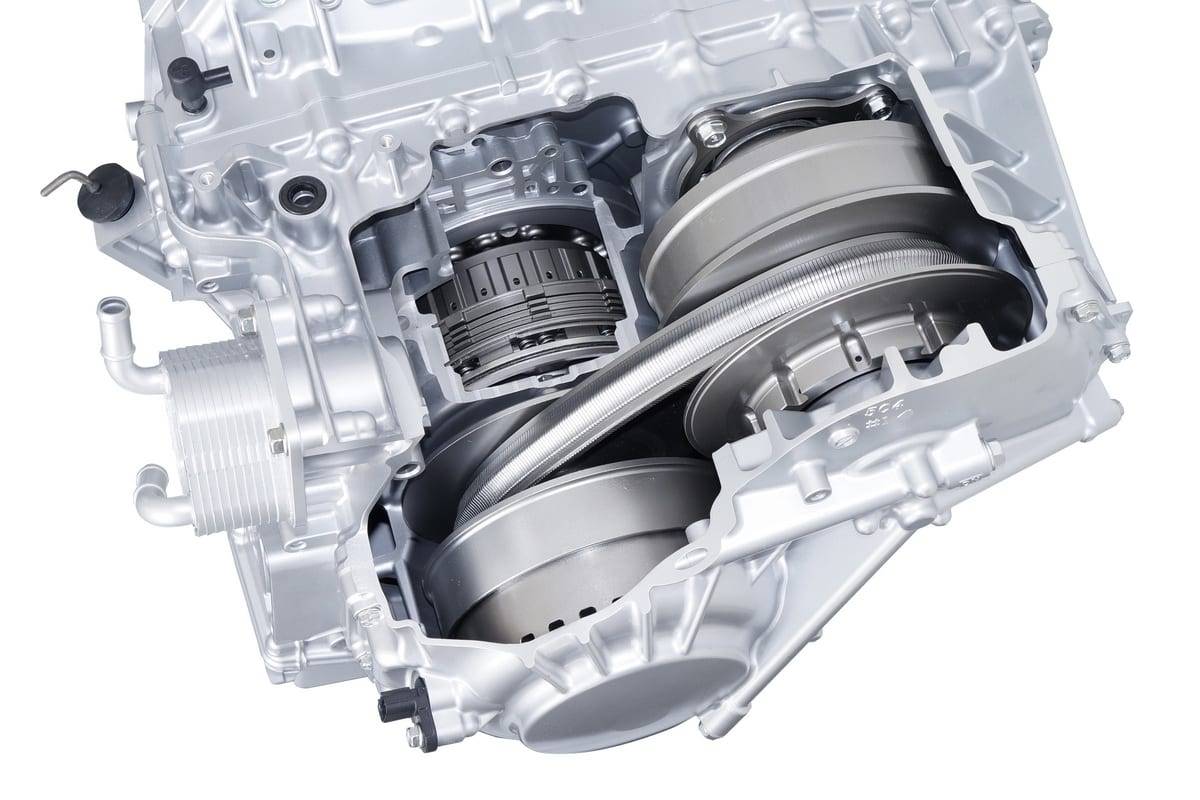

Вариатор в разрезе

Благодаря такому нехитрому устройству, трансмиссия, оборудованная вариатором, позволяет добиться абсолютной плавности хода, независимо от скорости оборотов коленчатого вала. Коробка передач CVT лишена такого понятия, как передача. Передаточное число при движении автомобиля меняется каждую секунду. При этом электроника выбирает оптимальные его параметры с большой точностью. Эти свойства коробки передач породили определенные особенности поведения автомобиля с CVT трансмиссией. Некоторые из них являются преимуществами данного вида трансмиссии, другие ее недостатками.
