Диагностика подвески автомобиля

Диагностика подвески на вибростенде – что это такое

Поломки подвески автомобиля могут стать причиной серьезных неприятностей. Авто может пойти в занос при прохождении поворота и спровоцировать аварию. Неисправность ходовой части не возникает на «ровном месте». Ее детали изнашиваются постепенно, а степень такого износа можно выявить в ходе диагностики. Как известно, болезни проще предотвратить, чем лечить. Такое же утверждение будет справедливым и в отношении неисправностей подвески

Именно поэтому очень важно периодически проводить проверку.

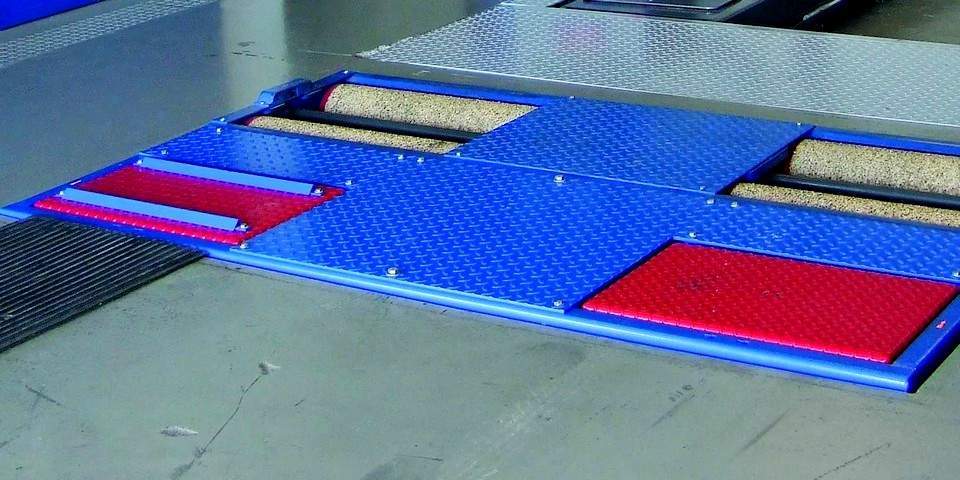

Конструкция вибростенда для диагностики подвески включает раскачивающую платформу, которая имеет специальные датчики, подключенные к компьютеру. Когда площадка, на которой установлен автомобиль, раскачивается, датчики считывают информацию об отклонениях подвески и передают ее компьютерной программе. После этого система сравнивает полученные данные со стандартными значениями.

Для каждой модели машины существуют свои стандарты работы ходовой части, поэтому предварительно нужно правильно настроить систему. Диагностика подвески на стенде недоступна для автомобилей, которые не оснащены электронной системой управления. Такая проверка может проводиться только для современных машин с бортовым компьютером.

Компьютерная диагностика подвески – достаточно сложный процесс. Вибрация платформы, на которую устанавливается диагностируемый автомобиль, необходима для того, чтобы создать такие условия работы ходовой части, которые бы максимально совпадали с реальными процессами, происходящими в процессе езды по сложной дороге. Платформа создает колебания в диапазоне 0–25 Гц, которые постепенно возрастают. При этом замеряется динамический вес каждого колеса. Этот показатель сравнивается со стандартным.

При исправной подвеске будет наблюдаться меньшее значение динамического или статического веса. В ходе диагностики последовательно проводят проверку передней и задней оси.

Диагностика подвески автомобиля на вибростенде позволяет проверить работу следующих элементов:

  • сайлентблоков;
  • амортизаторов;
  • пружин;
  • рычагов;
  • тормозных колодок;
  • рулевых наконечников;
  • ступичных подшипников;
  • шаровых опор;

Эти детали ходовой части принимают на себя основную нагрузку при движении автомобиля. Вибростенд позволяет создавать имитацию, в том числе и боковое качание. Иногда во время раскачивания автомобиля могут быть слышны стуки, которые не относятся к подвеске машины. Стенд не сможет точно указать причину их появления, но станет индикатором наличия неисправности и даст старт дальнейшей проверке машины.

Часто автовладельцы недовольны итогами компьютерной диагностики подвески на стенде. Многие механики категорически не признают такое оборудование и предпочитают «по старинке» использовать монтировку для диагностирования деталей «ходовки» или раскачивают машину руками. Чем вызвано такое отношение к диагностике подвески на вибростенде? Оказывается, результаты такой проверки зависят от ряда факторов. Если мастер-диагност не будет их учитывать, то результаты диагностики будут недостоверными.

К примеру, неточные результаты проверки ходовой могут быть обусловлены включенной передачей КПП

ВАЖНО: при проведении диагностики подвески на вибростенде рычаг коробки передач должен быть установлен в нейтральное положение.. Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин

Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин. Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Чтобы получить точные результаты, диагностика подвески на стенде должна проводиться только опытными специалистами.

Как самому проверить подвеску

Компьютерная диагностика подвески автомобиля проводится на СТО с помощью специализированного оборудования. Так удается точно выявить причину неисправности. Но провести предварительную диагностику автомобилист может самостоятельно. Для этого достаточно стандартного набора инструментов.

Когда проводить диагностику

Владелец авто самостоятельно определяет необходимость диагностики по следующим признакам:

  1. Наличие посторонних шумов при движении. Это может быть свист, скрип, гул и т. д.
  2. Увеличение тормозного пути.
  3. Неравномерный износ покрышек.
  4. Увеличение люфта рулевого колеса.
  5. Заметное уменьшение расстояния между баллонами и колесными арками.
  6. Отсутствие устойчивости при перемещении по ровному асфальтовому покрытию.
  7. Самопроизвольный уход машины в сторону при прямолинейном движении.
  8. Сильный крен кузова при выполнении маневров.
  9. Перекос кузова на одну сторону.

Передняя подвеска

Для проверки потребуются смотровая яма и эстакада. Перед работой следует исключить самопроизвольное прокатывание автомобиля. Для этого под колеса устанавливают противооткатные устройства. При проверке передней подвески башмаки устанавливают под задние колеса автомобиля.

На начальном этапе проводят визуальный осмотр. Автомобиль устанавливают на яму или эстакаду и осматривают детали на предмет повреждений

Обращают внимание на целостность пыльников и эластичных элементов. Резиновые комплектующие с трещинами или порывами подлежат замене

Блеск на металлических поверхностях и наличие вмятин свидетельствует о соприкосновении или трении деталей.

Диагностика осуществляется следующим образом:

  1. Сайлентблоки. Проверяют целостность резиновой подушки. Для точного определения состояния детали надавливают на рычаг. При смещении рычага в сторону на эластичной подушке сайлентблока не должны появляться трещины.
  2. Ступичные подшипники. Поднимают переднее колесо над поверхностью. Вращают ступицу по ходу и против хода движения. При возникновении посторонних звуков требуется замена подшипников. Это может быть свист, скрип и т. д.
  3. Люфт подшипников. Шатают колесо за верхнюю и нижнюю часть. Стук при такой проверке свидетельствует о люфте в ступичных подшипниках или шаровых опорах. Чтобы точно определить неисправность, нажимают на педаль тормоза. При люфте подшипников стук прекратится.
  4. Рулевые тяги и наконечники. Поднимают переднее колесо и расшатывают его за боковые части. При наличии стука осматривают тяги и наконечники. Изношенные изделия подлежат замене.
  5. Шаровая опора или поворотные кулаки. Поднимают баллон на 50-70 мм над поверхностью. Упираясь в покрытие, воздействуют на нижнюю часть покрышки. Поломка шаровых опор характеризуется стуком.
  6. Шарниры равных угловых скоростей (ШРУСы). Для проверки не требуется специализированное оборудование. Необходимо проехать на автомобиле с вывернутыми колесами в одну и другую сторону. Вышедший из строя ШРУС будет издавать хруст.
  7. Рычаги. Проводят визуальный осмотр рычагов на предмет повреждений или вмятин.
  8. Амортизаторы. При диагностике передней подвески для проверки амортизаторов устанавливают автомобиль на ровную площадку. После этого раскачивают кузов. После отпускания корпус не должен продолжать колебания в вертикальной плоскости.
  9. Пружины или рессоры. Проверяют целостность пружинящих элементов. Наличие следов износа требует замены.
  10. Стабилизатор. Наличие зазора между стабилизатором и его втулками свидетельствует о сильном износе.

Как проверить подвеску на задней оси

Диагностику элементов задней подвески автомобиля осуществляют в аналогичном порядке. На моделях с задним или полным приводом необходима проверка следующих элементов:

  1. Задний мост. Узел проверяют на герметичность, визуально осматривая места крепления редуктора. Проверяют работоспособность дыхательного клапана. Его поломка приводит к возникновению избыточного давления в картере редуктора. При этом нарушается целостность уплотнительных элементов.
  2. Редуктор. Осматривают место крепления фланца. Наличие подтеков свидетельствует об утечке жидкости.
  3. Реактивные тяги. Раскачивают заднее колесо по направлению движения. При этом осматривают место крепления реактивных тяг. При поломке будет заметен люфт.

Вышедшие из строя детали заменяют новыми. Это можно сделать самостоятельно или обратиться на станцию технического обслуживания.

Как проверяют на вибростенде

Вибростенд имитирует нагрузку, испытываемую подвеской при езде. Это профессиональное оборудование с электро‐ или гидроприводом. Колёса машины на оборудовании должны быть разблокированы — ручник выключен, КПП установлена в положении N. Оборудование начинает вращать колёса с помощью собственного привода, имитируя также боковое качение. Это даёт возможность проверить все части автомобильной подвески.

Что обычно удаётся определить на вибростенде:

  • разрушение, ослабление пружин;
  • нарушение установочных углов передних колёс;
  • износ амортизаторов;
  • поломку рычагов;
  • выработку сайлентблоков, втулок, креплений;
  • неисправность стабилизаторов.

Работа большинства современных стендов — это принцип раскачки. Устройства оснащены специальными датчиками, которые замеряют кастор. Оборудование компьютеризировано, умеет сохранять данные заводских настроек подвески различных моделей авто и проводить сравнение.

Полноценно диагностировать ходовую часть автомобиля получится только при наличии конкретной информации по устройству определённого автомобиля. Поэтому рекомендуется испытывать подвеску на СПП или вибростендовом оборудовании, которым располагают автосервисы Москвы и других крупных городов.

Приблизительная стоимость диагностики подвески автомобиля на вибростенде

Тестирование подвески авто должно обязательно включать следующие этапы:

  1. Осмотр подвески мастером. После закрепления на подъемнике автомобиля квалифицированный персонал осмотрит все узлы ходовой. Особенно тщательно проверяются пыльники и резиновые втулки сайлентблоков на предмет их целостности. Часто данные элементы рвутся или пробиваются. И внутрь важных механических узлов начинает попадать грязь.
  2. Диагностика пружин подвески. Автомобиль устанавливают на горизонтальной поверхности и замеряют расстояние от днища до пола. Сравнивают полученное значение с паспортом транспортного средства. Отклонение измеренного параметра от нормы указывает на ослабление пружин. Тут без замены этой детали не обойтись.
  3. Тестирование амортизаторов. Амортизатор с нарушенной герметичностью часто виден невооруженным глазом – следы подтеков масла свидетельствуют об этом. Еще один способ диагностики заключается в анализе поведения автомобиля при проезде неровностей. Основная задача амортизатора – гасить колебания кузова. Если автомобиль раскачивается на неровной дороге, это повод осуществить такую проверку. Если же при движении узел издает посторонние звуки, скорее всего, изношены втулки крепления. Замена втулок обычно устраняет лишний звук.
  4. Однако самым точным методом, позволяющим к тому же получить подробнейшие результаты, является диагностика подвески на вибростенде. Для этого автомобиль закрепляют на специальной подвижной платформе. Затем система имитирует нагрузки на подвеску при обычной езде. Стенд при этом можно настроить под конкретную модель автомобиля.

С каждого колеса датчиками считывается разнообразная информация, поступающая в компьютер. Там она сравнивается с эталонными значениями, и на экран выводятся результаты. Кроме непосредственно диагностики с помощью стенда можно точно определить оставшийся ресурс отдельных узлов ходовой.

Стоимость услуги диагностики складывается из множества составляющих:

  • производитель и модель автомобиля;
  • оперативность оказания услуги;
  • полнота проводимой диагностики подвески;
  • какие дополнительные услуги требуется оказать.

Визуальный осмотр при помощи подъемника обойдется в сумму от 500 до 1500 руб. Методология используемых тестов очень сильно влияет на стоимость. Качественный и быстрый анализ подвески при помощи компьютеризированного вибростенда возможен за 2-3 тыс. руб. Обычно специалисты автосервиса предлагают на выбор методы диагностики с указанием цены, перечисляя все плюсы и минусы каждого из них.

Диагностика при помощи вибростенда всегда дороже обычных визуальных тестов

Однако не стоит экономить на столь важной процедуре. Невооруженным глазом даже самый опытный специалист не в состоянии выявить все опасные дефекты

А ведь исправная подвеска – залог безопасной эксплуатации автомобиля для водителя, пассажиров и других участников движения.

Стоит ли покупать вибростенд для диагностики подвески автомобиля

Для большинства автолюбителей достаточно проверять подвеску своего автомобиля не чаще двух раз в год. Конечно же, приобретать свой собственный вибростенд в такой ситуации бессмысленно. Стоимость этих аппаратов начинается от 5 тысяч долларов. Оправданной такая покупка станет только для СТО.

Рынок оборудования для профессионального ремонта автомобилей пестрит объявлениями о продаже вибростендов. Однако подходить к покупке такого устройства нужно очень тщательно. Есть модели компьютерных стендов исключительно для конкретных марок автомобилей, содержащие всю эталонную информацию только по своей специализации. Широко представлены также полностью универсальные модели вибростендов.

Несмотря на высокую цену, каждая автомастерская просто обязана иметь диагностический стенд для подвески. Сумма, затраченная на покупку, окупится весьма быстро, а качественный сервис позволит привлечь дополнительных клиентов.

Когда нужно обязательно делать диагностику ходовой части автомобиля

Чаще всего называют три причины выхода из строя ходовой части автомобиля. Первая из них – комплектующие низкого качества. Ненадежные запчасти повышают нагрузку на ходовую часть в целом, что повышает вероятность ее отказа. Многое зависит также от квалификации специалиста, осуществляющего ремонт машины. Часто в погоне за экономией автомобилисты доверяют ремонт ходовой части доморощенным мастерам, предпочитая дешевизну качеству. Но самый главный разрушительный фактор – это состояние дорог. Постоянная езда по дорожному покрытию с ямами и выбоинами неминуемо приведет к выходу из строя ходовой части.

Как узнать о необходимости диагностики подвески? Если в ходовой части появились лишние звуки, такие как щелчки, стук, лязг, грохот, а также если дорожные неровности хорошо отдаются в руль и чувствуются телом, значит, износ уже критический. Ситуацию можно исправить лишь заменой нескольких деталей. Поэтому проведение диагностики как раз становится необходимым для того, чтобы определить все неисправные элементы.

Предпочтительнее проводить диагностику ходовой части как плановое мероприятие в рамках регулярного обслуживания автомобиля. В таком случае удается избежать серьезных поломок и связанных с этим больших расходов.

Отдельно стоит рассмотреть ситуацию с покупкой подержанного автомобиля. В этом случае выявление дефектов в ходовой части может существенно понизить цену, или даже заставит вовсе отказаться от приобретения этой машины. Часто диагностику ходовой перед покупкой проводят на СТО. Однако не стоит слишком доверять мнению даже профессиональных автомобильных мастеров. Ведь они мотивированы далеко не так, как потенциальный покупатель. Поэтому лучше во время осмотра ходовой части машины специалистом присутствовать лично. Количество обнаруженных дефектов в этом случае иногда сильно увеличивается.

Рекомендуем

«Диагностика двигателя автомобиля: обзор средств и методов» Подробнее Каждый автомобиль – достаточно сложное инженерное изделие, требующее определенного обслуживания. В процессе эксплуатации происходит износ всех деталей авто. Некоторые узлы периодически требуют замены, другие нуждаются в ремонте. Серьезные поломки можно предотвратить, своевременно выявляя и устраняя возникающие неисправности. Так как состояние дорог в нашей стране оставляет желать лучшего, чаще всего необходимы диагностика и ремонт ходовой части автомобиля.

В былые времена с уст автовладельцев не сходило выражение «хороший стук сам наружу выйдет». Распространению подобного мнения способствовала малочисленность профессиональных автосервисов и дороговизна их услуг. Запасные части к автомобилям являлись дефицитным товаром. Поэтому многие водители продолжали эксплуатировать машину с явными неисправностями до окончательной поломки.

Очень тревожным признаком, сообщающим о необходимости диагностики, является непредсказуемое поведение авто на дороге. Такое явление чаще возникает при городской езде. При движении за городом из-за высокой скорости автомобиль прижимается к асфальту набегающим потоком воздуха. Эта прижимная сила минимизирует люфты в узлах ходовой части.

Очень важно проводить диагностику ходовой части своевременно. Слишком частый контроль не имеет смысла

Оптимально, если промежуток между диагностиками составляет около полугода. Например, можно привязать эту операцию к сезонной смене шин. Однако при преодолении пробега в 10 000 км нужно обязательно провести комплексную диагностику ходовой части транспортного средства.

Дороги нашей страны отличаются некачественным асфальтом. Поэтому даже попадание колеса машины в глубокую яму – отличный повод для внеочередной проверки ходовой. Часто результат взаимодействия подвески с дорожными дефектами проявляется сразу в виде стука, гула, люфта рулевого управления, машину начинает тянуть в сторону и так далее.

Акустическая диагностика подвески автомобиля

Такой вид диагностики проводится, когда диагностика на люфт-детекторе не дала результата. Причина этому может быть в том, что определить вертикальные люфты на люфт-детекторе невозможно, только горизонтальные.

Здесь уже необходима акустическая диагностика.

Акустическая диагностика подвески автомобиля проводится с помощью четырех датчиков, которые входят в комплект специального прибора, который, в свою очередь, имеет один блок управления.

Акустическая диагностика занимает больше времени, чем диагностика на люфт-детекторе, где-то от одного до четырех часов в зависимости от сложности неисправности.

Смысл ее заключается в том, что на подвески автомобиля крепятся датчики, которые проводами подсоединены к блоку управления. Блок управления находится в салоне автомобиля.

Автомобиль должен находиться в движении. Датчики фиксируют наличия не характерных шумов в подвески автомобиля и передают информацию на пульт.

Мастер, который находится в салоне автомобиля, последовательно включает, то одни датчик, то другой, тем самым выясняя, какая деталь вышла из строя.

Как правило, одной поездкой здесь не обойтись, как минимум двумя, тремя.

Как мы видим, диагностика подвески автомобиля должна проводиться с использованием последних разработанных методик и с применением высокотехнологичного оборудования и приборов.

Читайте по теме: Диагностика автомобиля, приборы, оборудование, характеристики, назначение.

Конечно, если у Вас старый Москвич, то и старые дедовские способы дадут вам результат, но если у вас Лексус или BMW, то без специального оборудования тут не обойтись.

Компьютерная диагностика ходовой части автомобиля

Современные автомобили оснащены множеством электроники. Поэтому диагностика на глаз не всегда способна выявить все неисправности. Требуется использовать компьютерную технику для детального обследования технического состояния машины.

Использование специального программного обеспечения для диагностики автомобиля оправданно в случаях:

  1. Индикатор на приборной панели свидетельствует об ошибках.
  2. Неисправности проявляются во время торможения или движения транспорта.
  3. Иногда нужно обновить прошивку электронных узлов, чтобы устранить ошибки или повысить эффективность работы автомобиля.

Также компьютерную диагностику используют в качестве профилактической меры для выявления негативных изменений в узлах и агрегатах машины. Оптимально проводить этот вид обслуживания с периодичностью раз в год. Весьма полезной будет эта диагностика перед покупкой подержанного автомобиля, чтобы выявить все скрытые неисправности.

Этот вид обследования транспортного средства отличается высокой технологичностью. От оператора требуются профессиональные знания. При помощи специализированного программного обеспечения считывается состояние разных электронных узлов авто и анализируются ошибки. Затем происходит выявление неисправностей.

Компьютерная диагностика ходовой требует наличия следующего оборудования:

  • Автосканер. Подключается к электронным блокам автомобиля и считывает с них информацию. Определяет, какие ошибки возникали во время работы этих узлов, очищает буфер ошибок. Отображает массу полезной информации о работе автомобиля.
  • Компьютер, планшет, смартфон или ноутбук. Устройство обязательно должно иметь программы для работы с информацией, полученной от автосканера. На основе полученных данных специалисты автосервиса выявляют проблемные детали и узлы машины.
  • Кабели, переходники, USB-шнуры. Нужны для сопряжения цифровых интерфейсов автомобиля и компьютера. Именно с их помощью происходит передача информации. Обычно подключаются к разъемам, расположенным на приборной панели и на отдельных агрегатах.

В зависимости от производителя автомобиля применяются разные типы автосканеров. Существуют более универсальные модели типа OBD2, способные работать с целым перечнем автомобилей. Наиболее популярные программы для автосканеров на сегодняшний день такие:

  • Uniscan подходит для автомобилей из США, Европы, Японии, Кореи выпуска до 2001 г. производства;
  • Vagcom, VagTool применяются для работы с немецкими и чешскими машинами («Фольксваген», «Ауди», «Шкода»);
  • «Мотор-Тест» работает с отечественными автомобилями.

Диагностика автомобиля состоит из нескольких этапов, на каждом из которых проверяется один из агрегатов машины. Такой подход позволяет минимизировать погрешности определения неисправностей.

Диагностику ходовой части автомобиля проводят, когда выявлен неравномерный износ шин, появились нехарактерные звуки во время эксплуатации машины. Также к тревожным признакам можно отнести люфт руля и некорректную работу системы АВС.

Основные этапы выполнения диагностики:

  • имитация на специальном стенде нагрузок на ходовую часть, соответствующих движению автомобиля;
  • чтение при помощи сканера информации с электронных узлов машины и передача данных на компьютер;
  • анализ полученной информации и сравнение ее с эталонными данными при помощи программных средств.

Результатом этих действий является получение списка неисправностей в ходовой части машины. Метод позволяет диагностировать амортизаторы, опоры и рулевые тяги, углы отклонений колес, тормоза. Оценивается износ деталей и его влияние на работоспособность.

Рекомендуем

«Форсунка льет в цилиндр: причины и варианты решения проблемы» Подробнее Компьютерная диагностика выявляет дефекты в подвеске, шинах, раме и блоке мостов. Она применяется в следующих случаях:

  • возникновение гула во время движения по неровным дорогам;
  • ухудшение тормозных свойств;
  • если машину уводит в сторону во время торможения;
  • аналогичное поведение при прямолинейном движении.

Имитация движения происходит на специальном вибростенде. Параметры работы ходовой части считываются при помощи сканера. Далее в программе происходит сравнение полученных измерений с эталонными данными.

Насколько точна диагностика подвески автомобиля на вибростенде

Проверка подвески на вибростенде критикуется многими владельцами машин. Даже некоторые профессиональные автомеханики предпочитают компьютерной диагностике проверку по старинке, раскачивая автомобиль руками. Почему же сложилось такое нелестное мнение о вибростенде? Ошибка многих мастеров заключается в том, что они не учитывают множество факторов, влияющих на результаты измерений вибростенда. В итоге полученные данные не соответствуют действительности.

Очень часто забывают перевести трансмиссию автомобиля в нейтральное положение. А потом это сказывается на результатах тестов

Исправность узлов ходовой системы тоже имеет немаловажное значение, особенно для сравнительных анализов.

Часто на вибростенд ставят автомобиль, давление в шинах которого не соответствует рекомендованному значению. А между тем это обязательная проверка, которую должен провести оператор диагностического оборудования перед началом измерений.

Если в автомобиле происходила замена узлов подвески, то полученные характеристики даже при идеальном состоянии амортизаторов могут оказаться совершенно неподходящими с точки зрения системы диагностики.

Случается так, что неисправность некоторых узлов и механизмов подвески определяется компьютером как некачественные амортизаторы, что не соответствует действительности.

Однако самая частая ошибка связана не с автомобилем, а с оператором – из-за неправильного выбора марки диагностируемой машины результаты теста сравниваются с недостоверными стандартами.

Следует понимать, что диагностический вибростенд лишь дает понять, что подвеска автомобиля нуждается в ремонте. И далеко не всегда нужно менять именно амортизаторы.

Можно сделать вывод, что для качественной проверки подвески автомобиля нужен не только современный исправный вибростенд, но и опытный специалист-оператор. Без его опыта и знаний правильно интерпретировать результаты проверки сможет не каждый. Вибростенд же сам по себе – лишь оборудование, призванное ускорить и упростить процесс обследования ходовой части транспортного средства.

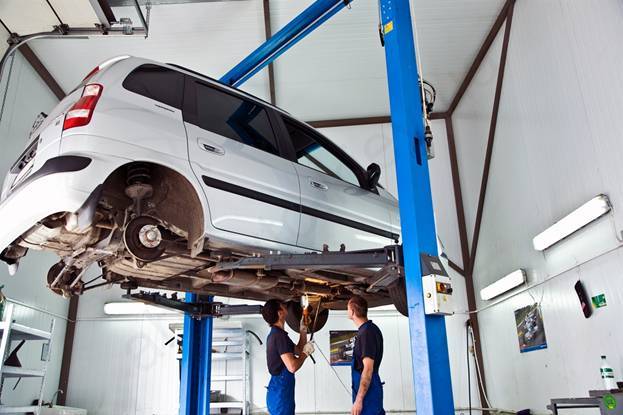

Проверка на подъемнике

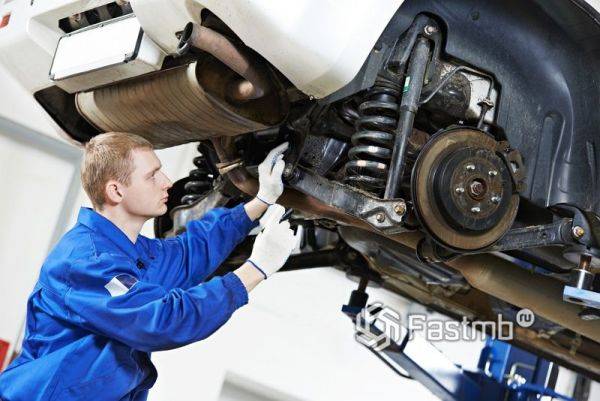

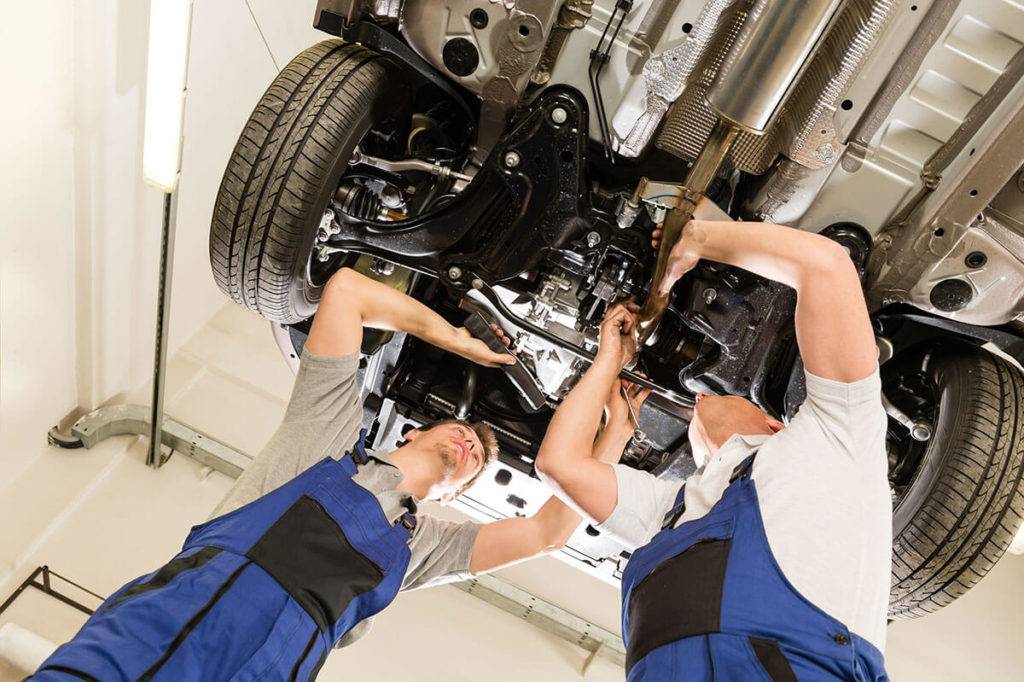

Некоторые неисправности ходовой части невозможно идентифицировать без вывешивания колес. Подняв машину, совершите следующие процедуры:

  • покачайте колеса вперед-назад в вертикальном направлении. Если обнаружите люфт – виной этому ступичный подшипник. При езде неисправность часто сопровождается гулом на скорости. Подобный симптом может появляться либо пропадать в поворотах. Покрутите колесо. Оно должно вращаться без задержек, шуршания либо хруста. Проделайте те же движение, только в горизонтальном направлении. Люфт может быть от ступичного подшипника, рулевого наконечника либо рейки;
  • заложите рычаг (монтировку, трубу и т.д.) между поворотным кулаком и рычагом подвески. Приложив усилие в вертикальном и горизонтальном направлении, можно определить наличие выработки в шаровой опоре и рулевых наконечниках ходовой части;
  • тяги стабилизатора не должны люфтить в вертикальном и горизонтальных плоскостях. Подергайте их руками либо приложите усилие с помощью рычага. Приложите усилие к самой тяге стабилизатора. Если обнаружите значительный люфт, то необходимо менять уплотнительные втулки;
  • одни из главных элементов ходовой части автомобиля – сайлентблоки. Их проверке нужно уделить больше всего внимания. Начните осмотр резинотехнических изделий с поисков надорванностей либо явных признаков отслоений резины от металлических втулок и обойм. Используя рычаг, приложите усилие в разных плоскостях. Фиксируемые целыми сайлентблоками элементы, должны совершать лишь небольшие отклонения, а затем вновь возвращаться в исходное положение. В раскачивания можно наблюдать отслоение либо расширение надорванностей. Такое поведение – явный посыл к ремонту ходовой части автомобиля.

Статья о диагностике ходовой части автомобиля – из чего состоит ходовая, виды, этапы и процесс диагностики. В конце статьи – видео о проверке ходовой своими руками.

Ведь именно «ходовая» является главной частью конструкции машины, от которой напрямую зависит комфортность езды и безопасность движения.
На автомобиле можно ездить со многими неисправностями (электрики, кузова, двигателя), но именно из-за неисправностей в ходовой части машина может в буквальном смысле «развалиться посреди дороги».

  1. Аварийная
    (экстренная) – когда при эксплуатации авто уже отчетливо слышен стук и лязганье в ходовой части, посторонний стук при повороте руля. Машина ведет себя неустойчиво на большой скорости, дает сильный крен на поворотах, «прыгает» на ямах. В момент торможения авто ведет в сторону, а при наборе скорости тянет в сторону руль. То есть, «ходовая» настолько изношена, что эксплуатация автомобиля становится некомфортной и небезопасной.
  2. Плановая
    – когда диагностика «ходовой» запланирована на определенное время и проводится независимо от состояния автомобиля. Например, межсезонный диагностический осмотр, перед началом зимы или лета.
  3. Предпокупочная
    – диагностика ходовой части подержанного автомобиля перед его покупкой.

  • несущий кузов (или рама);
  • подвески (передняя и задняя);
  • балки мостов;
  • колеса (с дисками и шинами).

Периодичность проведения диагностики

Периодичность проведения диагностики подвески автомобиля для конкретного автомобиля может быть разной. Здесь многое зависит от того новый у вас автомобиль или авто с пробегом. В каких условиях он эксплуатируется, и какой характер вашего вождения. Если у вас автомобиль новый, то диагностика подвески автомобиля, как правило, проводится в ходе гарантированных ТО, а также сразу же после его обкатки.

Если же у вас автомобиль с пробегом, то диагностика подвески автомобиля, зависит от наличия характерных признаков, которые указывают на наличие неисправностей.

Самым распространённым признаком в неисправности подвески автомобиля является не характерный стук или автомобиль как бы гуляет по дороге.

Как правило, диагностика подвески автомобиля является одним из главных элементов диагностики всей ходовой части автомобиля и в ходе проведения работ мастера сначала осматривают все детали и узлы подвески на наличие деформаций и каких то серьезных повреждений. А так же проводится осмотр и проверка работы амортизаторов.

Так же не стоит забывать, что, помимо передней подвески, существует еще и задняя подвеска, которую следует тоже проверять.

В хороших автосервисах, диагностика подвески автомобиля проводится двумя способами.

На люфт-детекторе и акустическая диагностика.

Диагностика подвески автомобиля на люфт-детекторе проводится в том случает, когда машина явно не характерно ведет себя на дороге, то есть «гуляет» по дороге и при этом слышны стуки, или происходит что то одно.

Смысл такой диагностики заключается в том, что автомобиль размещают на специальной платформе, которая имеет свойства полностью имитировать не ровную поверхность дороги, что то типа симулятора дороги. Все это происходит в динамике.

В ходе этой диагностики в ходовой части автомобиля, включая и подвеску, выявляются люфты во всех деталях, начиная от шаровых опор и заканчивая рулевыми тягами.

В гаражных условиях диагностика подвески автомобиля данным методом может быть заменена молоточками, ломиками и другими инструментами, которыми работали наши отцы и деды. Такой способ тоже имеет право на жизнь, тем более, когда необходимо быстро выявить неисправность в пути.

Но окончательную диагностику подвески автомобиля все же следует пройти на люфт-детекторе. Тем более такая диагностика займет у вас от 5 до 10 минут.

Так же если вы проходите диагностику в автосервисе, в конце вам обязаны выдать карту неисправностей в подвески автомобиля с советами по их ремонту.

Как проверить переднюю подвеску

При технической проверке передней подвески сначала тестируют верхние элементы стоек, подняв предварительно капот. Подвеска должна быть нагружена — стоять на колёсах. Проверяется люфт между чашкой и кузовом. Он не должен превышать 1-1,5 см. Иначе придётся менять верхнюю подушку. Далее осматривается опорный подшипник. Обычно это делается так: шток качают рукой в разные стороны. Если заметен люфт и слышится стук, то подшипник вышел из строя.

Популярные марки:

Kia Sportage

Работоспособность амортизаторов, крепёжных втулок и стоек проверяется раскачкой машины. Сильно нажимают сверху на переднее крыло, затем резко отпускают. Если передок прыгает или делает больше двух качений, элементы нужно заменить. Также неисправность гидравлической стойки и амортизатора визуально определяется по вытеканию из них масла.

На подъёмнике или домкрате подвеска тоже тестируется. Передние колёса в этом случае шатают, выявляя стуки рейки, её наконечника с шаровым механизмом. Как правило, такая операция проводится вдвоём. Один человек качает колёса, другой — определяет точное место неисправности на ощупь.

Изношенная шаровая выявляется ещё при раскачке возле самой опоры. Это делается уже не руками, а ломиком или монтировкой. Она вставляется между кулаком и рычагом, затем покачивается. Наличие стука и люфта укажет на повреждение элемента. Ступичный подшипник диагностируется вращением колеса. Элемент обеспечивает свободное раскручивание, поэтому никакого скрежета или другого шума быть не должно.

Этапы проверки

Обычно диагностику ходовой части машины делят на две части: проверка в движении и на месте. В первом случае нужна внимательность и хороший слух. Опытный механик, сидя за рулём машины, быстро определит причину стука, скрежета или скрипа с точностью до 99%. Вот характерные признаки, по которым узнают неисправные детали автомобильной ходовой в движении:

  • рулевой механизм, тяги — на высокой скорости машину уводит от прямолинейного движения, появляется люфт и вибрации;
  • ступичные подшипники — вибрируют и гудят при езде по ровному асфальту;
  • стабилизаторы — машину сильно кренит на поворотах;
  • ШРУС — на малой скорости при повороте руля слышны щелчки;
  • опорный подшипник — при проезде неровностей, «лежачего полицейского» слышен стук;
  • колодки, диски, суппорт — автомобиль уводит вправо или влево при торможении, увеличивается тормозной путь;
  • сайлентблоки — во время ускорения слышится глухой стук;
  • амортизатор — при движении по грунтовой дороге стучит в зоне колёс;
  • втулки стабилизаторов — скрип на поворотах.

Если автомобиль неустойчиво движется на средней скорости, по ровной трассе — это уже указывает на разное давление в шинах или потерю регулировки схода‐развала.

Более тщательная диагностика проводится уже статично. Обычно машину ставят на домкрат, но лучше воспользоваться подъёмником. Днище автомобиля заранее прочищается от грязи, чтобы при осмотре было всё хорошо видно и ничего не сыпалось.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
