История возникновения и развития
Появление
Технология не нова – изобретена она была примерно в одно время с барабанными механизмами. Некоторое время дисковые тормоза использовались и в XIX веке. Однако запатентовал их в 1902 году британский изобретатель Фредерик Уильям Лачестер. Они показали неплохую эффективность, но их широкому распространению мешало то, что колодки производились из меди.
Это приводило к 2-м неприятным факторам:
- Быстрый износ – медные колодки очень быстро стирались, а это означало необходимость их частой замены;
- Скрип – шумность также мешала внедрению разработки. Визг меди о колесные диски был просто невыносим.
Кроме того, важным фактором, который ограничивал применение дисковых тормозов, был состав тормозных жидкостей того времени. Они производились на основе касторового масла (растительное) или спиртов, из-за чего закипали в самом гидроприводе во время сильного нагревания колодок и дисков. Как следствие, образовывались паровые пробки, а педаль тормоза часто «проваливалась», что приводило к авариям.
Итог – в первой половине века такие тормоза не устанавливались, так как малая мощность машин позволяла барабанным механизмам эффективно справляться с задачей остановки автомобиля. Только в 40-х годах дисковыми тормозами начали комплектоваться гоночные модели.
50-е годы
Однако в конце 50-х годов ситуация кардинально изменилась, так как автомобили становились мощнее и тяжелее. Особенно заметна эта тенденция была в США, где началось массовое создание «Мускул каров». Эти модели оснащались двигателями с огромной мощностью – по 300-500 л. с. и обладали ураганной динамикой. Кроме того, резко выросла масса автомобилей, что было спровоцировано, в первую очередь, соображениями безопасности.

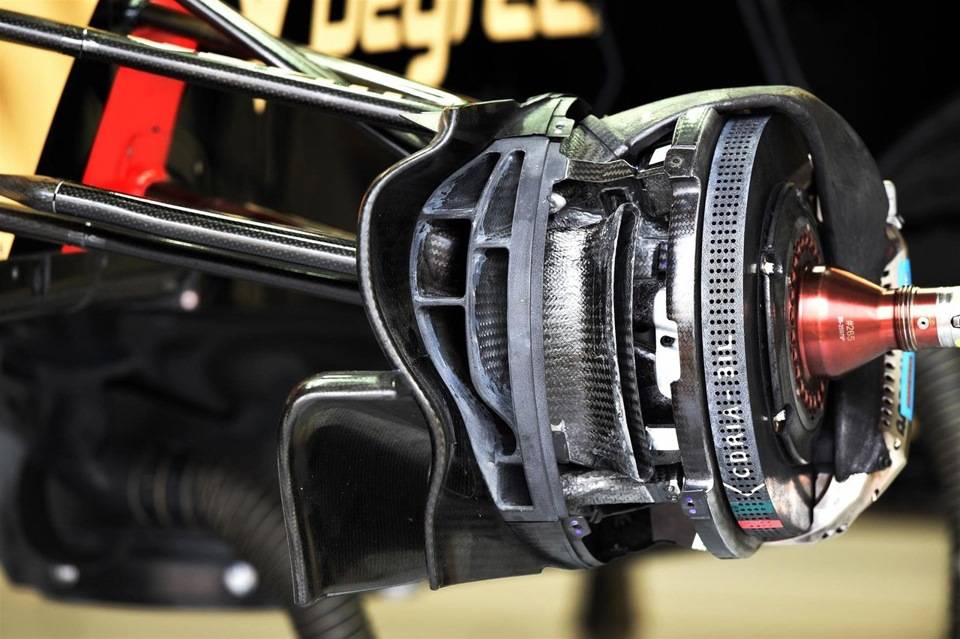

Фото: Вентилируемый тормозной диск Audi RS в разрезе
Это привело к тому, что стандартных, барабанных тормозов стало просто «не хватать». При торможении тяжелых машин на высокой скорости они перегревались, что приводило к увеличению тормозного пути.
Кроме того, в эти годы начали выпускаться новые типы тормозных жидкостей, основанные на этиненгликоле. Они обладали гораздо большей температурой кипения и отлично подходили для использования в тормозных системах с дисковыми тормозами.
Развитие
Именно из-за указанных выше факторов внимание снова акцентировалось на дисковых тормозах. Однако поначалу их устанавливали лишь на переднюю ось, оставляя на задней традиционные барабаные тормоза
Но уже во второй половине 60-х начался переход к дисковым тормозам на обоих осях. Пионером стал итальянский концерн Fiat, создавший доступную для большинства модель Fiat 124, оснащенную дисковыми тормозными механизмами.
После этого начался массовый переход на эту технологию, хотя многие компании на бюджетных моделях оставляли барабанные тормоза.
Настоящее время
Сейчас подавляющее большинство моделей (даже бюджетных) оснащаются тормозами дискового типа. Конечно, барабанные не канули в лету – они до сих пор ставятся на некоторые авто, но только в базовых комплектациях.
Полуметаллические колодки (Semi-Metallic)
Состав фрикциона здесь не отличается от органических, а вот количественный состав изменен – допускается до 65% металлических включений. Они всё также погружены в специальную термостойкую смолу или другое связующее.
Характерные особенности
Традиционно принято считать, что полуметаллические колодки являются компромиссом между органикой и неорганикой. Они обладают достоинствами одного вида и лишены недостатков другого. В частности, они:
Меньше шумят, чем неорганика, но при этом имеют лучшую модуляцию.
Тормозят эффективнее спечённых колодок, но изнашиваются медленнее органических.
Быстрее притираются.
Работают с любыми типами роторов, кроме откровенных роторов-пил.
Адекватно реагируют на изменение погодных условий.
Прокаливать нужно с большой осторожностью.
Процесс проточки тормозного диска

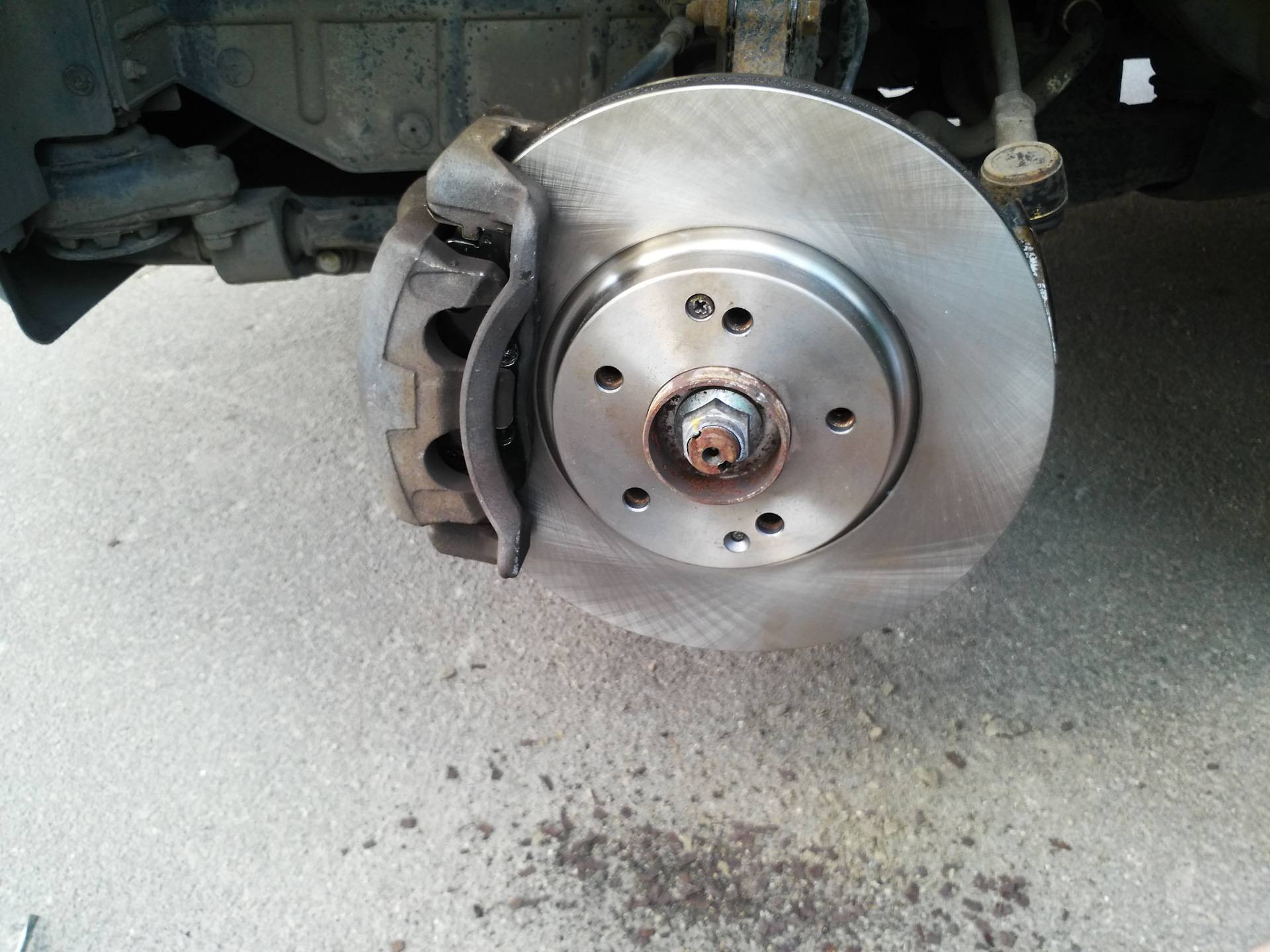

Приподнимаем колесо, диск которого нуждается в проточке. Ставим машину на ручной тормоз, положив под остальные три колеса упоры (башмаки). Демонтируем колесо и наворачиваем гайки на болты для фиксации диска на его штатном месте. Снимаем тормозные колодки.
Наносим на обратную сторону наждачной бумаги марки 32-Н (Р40) контур фрикционной накладки тормозной колодки, взаимодействующей с диском, подлежащим проточке.
С помощью ножниц по металлу вырезаем по полученному контуру два одинаковых фрагмента в листе наждачной бумаги.
Приклеиваем вырезанные фрагменты обратной стороной к фрикционным накладкам новых тормозных колодок с помощью суперклея, соблюдая совпадение контуров вырезок из наждачки с контурами накладок.
Устанавливаем тормозные колодки с наклеенной наждачкой на штатное место, т. е. в суппорты и затягиваем колесные гайки для правильной установки тормозного диска.
Включаем третью передачу и запускаем двигатель. По звуку можно определить, что колодки неравномерно прижимаются к диску. Это признак того, что диск деформирован от перегрева.
Переходим на четвертую передачу и несильно рукой периодически нажимаем на педаль тормоза. Продолжаем это делать до тех пор, пока звук взаимодействия колодок с наклеенной наждачкой и диском не станет более или менее равномерным.
Переводим рычаг переключения передач на нейтраль и осматриваем диск. Обнаруживаем на диске небольшие задиры, поэтому заменяем на колодках грубую наждачку на более мягкую, например на 20-Н (Р80 или Р120) и повторяем процесс.
В итоге тормозная поверхность диска приобретает плоскую форму и площадь прилегания колодок становится максимальной. Эффективность торможения возвращается к требуемым нормативам.
По завершении проточки диска наждачную бумагу легко срываем с колодок, а следы клея на них быстро сотрутся при взаимодействии с диском и не скажутся на качестве торможения.
Диски с перфорацией
Функционально, перфорация выполняет ту же функцию, что и насечка. Однако имеет как свои плюсы, так и минусы. К плюсам можно отнести снижение массы ротора на вес высверленного материала, а также лучший газоотвод от пары трения – это и является основной причиной активного использования перфорированных дисков в спорте. К минусам можно отнести – большую шумность при работе такого диска, и меньший ресурс, что при повседневной, длительной эксплуатации становится важным фактором.
В чем же преимущество конкретно этого диска?
Во-вторых, это увеличенный диаметр! Тут целых 240мм, по сравнению с полноценным мотоциклом немного, но для питбайка это просто космос, хватит за глаза, особенно любителям стопи, да и вообще активными пользователям передних тормозов. Кроме того, как уже писалось выше, больший диаметр = большая площадь контакта, а это меньший нагрев и большая эффективность!
Тормоза автомобиля – основа вашей безопасности на дороге. К выбору тормозных компонентов необходимо относиться очень серьезно.
Дисковые тормоза на сегодняшний день являются самым эффективным вариантом тормозных механизмов в авто и мототехнике. Именно поэтому они уже давно вытеснили барабанные тормозные механизмы из самых популярных сегментов мирового автомобильного и мотоциклетного рынка. Задние барабанные тормоза можно ещё встретить в бюджетном В классе. В данной статье мы расскажем о типах тормозных дисков и о том, как они эволюционировали.
Эффективность дисковых тормозов
Производители тормозных систем для автомобилей давно уже поняли, что дисковый тормозной механизм намного эффективнее позволяет затормозить автомобиль и к тому же он оказался значительно дешевле в производстве барабанных тормозов. Да, к достоинствам дисковых тормозов можно отнести тот факт, что сжимание чугунного тормозного диска можно производить с очень высоким усилием, при этом он не сломается. Мощность такой тормозной системы будет ограничена только прочностью тормозного суппорта и самой тепловой нагрузкой, которая будет переходить на тормозной диск. В борьбе с тепловой нагрузкой и началась эволюция дисковых тормозов. Производители начали разрабатывать новые технологии отвода тепла с тормозных дисков. Именно благодаря этому и появились вентилируемые дисковые тормоза, диски с насечками, перфорированные тормозные диски. Верхом эволюции можно считать керамические дисковые тормоза с перфорацией.
Составные тормозные диски
Составные тормозные диски пришли в гражданское автомобилестроение из автоспорта. Производители стремились облегчить тормозные диски. Однако рабочая поверхность тормозного диска, к которой прикасаются тормозные колодки, обязательно должна быть выполнена из чугуна. Именно поэтому было решено делать двухсоставные тормозные диски, состоящие из тонкой внешней чугунной части и центральной части, выполненной из лёгких сплавов.
Recommendations
Comments 42
Подскажите, вот этот номер на супорте означает, что тормозной диск 316?
не замечал такую маркировку. но похоже на размер допустимого диска
похоже на размер диска
А эти диски по одному продаются? Упаковка смотрю под один диск на фото?
А эти диски по одному продаются? Упаковка смотрю под один диск на фото?
Так и оригинал по одному продаётся. А вообще какие-то диски парами продаются? (я правда не знаю)
Вопрос заключался в том, можно ли купить один диск. ведь большинство дисков лежат в одной коробке-а цена идет за один диск и соответственно заказ минимум 2 диска
Раз 5 перечитал и так и не понял. Если диск лежит в коробке один, то и купить его можно один конечно же. Если диски лежат в коробке парой, то купить их можно только парой. Но я не видел такого — что бы в одной коробке два диска лежало. Поэтому и спросил бывает ли вообще такое. По мне так если какой-то продавец отказывается везти один тормозной диск и настаивает на покупке пары, то надо плюнуть ему в лицо и купить в другом месте. Тормозные диски (как и некоторые другие з/ч) рекомендуется менять конечно парой. Но это еще не повод злоупотреблять. Ситуации разные бывают и может быть нужда заменить именно один.
я поэтому и спросил…первый раз встречаю диски в отдельных коробках)))сколько не покупал до этого всегда оба диска в одной упаковке…скажу больше сейчас купил на задок на вольву ТРВ …и там тоже одна коробка да два диска)))
Забавно получилось — я теперь знаю, что диски продаются парами в одной коробке. А ты теперь знаешь, что бывает и наоборот
Особенности конструкции и причины тюнинга
Стоит сказать, что органы правопорядка редко придираются к такому виду тюнинга, но шанс получить штраф при техническом осмотре все же присутствует. Если в штатных задних механизмах всю работу выполняют «барабаны», то в устройстве дисковых тормозов присутствуют колодки, диск и суппорт. Главным плюсом этого узла является отсутствие перегрева диска на больших скоростях, также дисковые тормоза лучше себя чувствуют на мокром дорожном покрытии.
Установка внештатных задних механизмов выполняется по следующим причинам:
- Демонтаж и разборку проводить проще, если сравнивать с барабанными аналогами.
- Заметно сокращается тормозной путь, независимо от того, по сухому или мокрому покрытию едет автомобиль.
- Не требуется регулировать стояночный тормоз после каждого обслуживания задних механизмов – это нужно сделать только после установки.
- В холодное время дисковые тормоза не промерзают, в отличие от барабанных аналогов.
Владельцам ВАЗ 2110, которые планируют поставить дисковые механизмы нужно знать, что перед началом эксплуатации авто требуется доработка колдуна. В противном случае задняя колесная пара будет тормозить гораздо сильнее, чем передняя. Особенно этот дефект будет проявляться на мокром асфальте. Если установку можно провести самостоятельно, то регулировку или доработку колдуна должны выполнять профессионалы из СТО.
Органические колодки (Resin PAD)
В этих колодках фрикционный материал представлен композитом, состоящим из металлической стружки (или, правильнее сказать, металлических включений), которые погружены в специальный компаунд. Таких включений в составе композита не более 30%. Компаунд может быть представлен органическими смолами, стойками при высокой температуре, резинами или другими мягкими материалами. Часто обозначаются Resin PAD.
Характерные особенности
Относительно быстро стираются, но при этом обладают высокой эффективностью торможения.
Не особенно хорошо справляются с плохими погодными условиями. При попадании жидкости или грязи требуют регулярной просушки. В плохую погоду теряют львиную часть эффективности.
Обладают высокой модуляцией (благодаря общей высокой мягкости)
Один из лучших показателей среди всех типов.
Используются с роторами, не имеющими сильных выступов и зазубрин – ротор пила легко сотрет в порошок такие колодки за пару недель.
Не рекомендуются для использования велосипедистам с большим весом.
Не рекомендуются для электровелосипедов или электросамокатов.
Очень быстро притираются.
Имеют меньший срок службы.
При правильном подборе пары трения ротор-колодка практически не шумят.
Довольно сложно очистить такие колодки от загрязнения – прокаливать колодки нужно с большой осторожностью (читайте статью о том, что делать, если на колодки попало масло), а мыть их не всегда помогает. Поэтому, к очистке нужно подходить аккуратно
Прокаливание может уничтожить неметаллический компаунд.
Эксплуатация дисков
Большую роль при износе тормозных дисков влияет стиль и особенности вождения автомобилем
После пройденного километража немало важно и качество дорожного покрытия. Износостойкость тормозов также зависит качества и материала изготовления диска
Тормозная система у Ssang Yong Actyon
Необходимая для торможения толщина диска определяется в зависимости от марки и модели автомобиля. Ведь тормоза должны останавливать автомобиль по нормативным значениям, не зависимо от массы и мощности.
Кроме параметров самого диска, существуют несколько факторов указывающих о необходимости замены тормозов или хотя бы их диагностики:
— толчки при торможении;
— явные механические недочеты;
— ухудшение тормозных характеристик;
— недостаточный уровень рабочей жидкости.

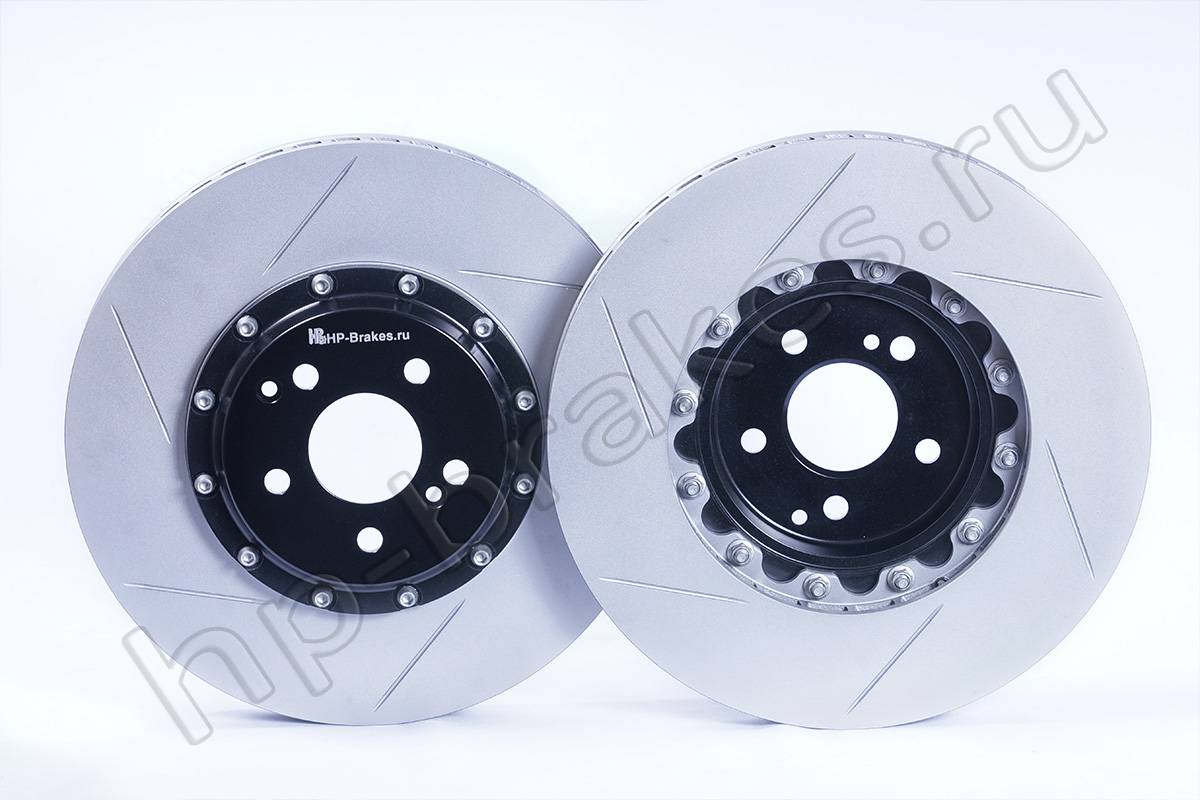

Составные тормозные диски HPB под оригинальную тормозную систему.
