Дифференциал коробки передач

Устройство дифференциала и принцип работы

Начнем с первого типа. Конический дифференциал зачастую выполнят функцию межколесного дифференциала. Цилиндрический дифференциал обычно встречается на полном приводе и ставится между осями. Червячный дифференциал универсален, что позволяет ставить механизм как между колесами, так и использовать в качестве межосевого.

При этом наиболее распространенным является конический дифференциал, а базовые элементы его конструкции активно используются и в устройстве других типов дифференциалов. По этой причине рассмотрим устройство и принцип работы конического дифференциала в качестве примера.

Итак, конический дифференциал, как уже было сказано выше, фактически является планетарным редуктором. В конструкцию включены полуосевые шестерни и сателлиты, которые находятся в корпусе (чашке дифференциала).

Сами сателлиты, которые реализуют функцию планетарной шестерни, позволяют соединить корпус и полуосевые шестерни. С учетом того, какую величину крутящего момента нужно передать, в конструкцию дифференциала могут интегрировать 2 или 4 четыре сателлита.

Солнечные (полуосевые шестерни) осуществляют передачу крутящего момента на ведущие колеса автомобиля. Передача происходит через полуоси, соединение полуосевых шестерен и полуосей выполнено через шлицы.

В первом случае симметричный дифференциал позволяет распределять крутящий момент по осям в равной степени, причем независимо от величины угловых скоростей ведущих колес.

Такой дифференциал используют для установки между колесами (симметричный межколесный дифференциал). Несимметричный дифференциал способен разделять крутящий момент в том или ином соотношении. Данная особенность позволяет использовать его между ведущими осями.

Теперь перейдем к принципам работы дифференциала. Прежде всего, симметричный дифференциал работает в трех основных режимах. Первый режим – движение по прямой, второй — движение в повороте, третий — езда по дорогое с плохим сцеплением (грязь, лед и т.д.).

Когда автомобиль движется прямо, колеса испытывают равнозначное сопротивление. Происходит передача крутящего момента от главной передачи на корпус дифференциала. Вместе с корпусом перемещаются сателлиты, которые, в свою очередь, осуществляют передачу момента на ведущие колеса.

Однако если машина заходит в поворот, колесо, которое находится ближе к центру (внутреннее ведущее) нагружается сильнее и начинает испытывать большее сопротивление сравнительно с наружным колесом (дальним от центра поворота).

В результате роста нагрузки внутренняя полуосевая шестерня несколько замедляет вращение, а это приводит к тому, что сателлиты начинают вращаться вокруг своей оси. Такое вращение сателлитов приводит к увеличению частоты вращения наружной полуосевой шестерни.

На практике возможность движения ведущих колес с разными угловыми скоростями делает возможным прохода поворота без пробуксовок. Кстати, крутящий момент все равно распределяется на ведущие колеса равнозначно.

Если же автомобиль забуксовал в грязи, в снегу или на льду, одно колесо испытывает большее сопротивление, чем другое. В этом случае дифференциал (благодаря своей конструкции) инициирует ускоренное вращение буксующего колеса, тогда как другое колесо замедляется.

Выходом из ситуации становится необходимость увеличения крутящего момента на колесе, которое не буксует. Для этого дифференциал необходимо заблокировать. По этой причине внедорожники имеют дополнительную возможность блокировки дифференциала, тогда как легковые авто и даже некоторые современные бюджетные «паркетники» лишены такой функции.

Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Передачи включаются туго или не включаются скорости на механической коробке передач: основные причины неисправности и возможные неполадки.

Коробка передач «механика»: основные плюсы и минусы данного типа КПП, принцип работы механической трансмиссии автомобиля (МКПП).

Стыковка коробки передач и двигателя автомобиля

Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы

Что такое КПП в автомобиле: назначение коробки передач, виды коробок передач, принцип работы, отличительные особенности трансмиссий.

Виды дифференциалов

За годы эволюции это устройство менялось и совершенствовалось. Так что теперь в автомобилестроении используют различные виды дифференциалов, в зависимости от того, на какие нагрузки рассчитан автомобиль, для каких дорожных условий предназначен, какую цель ставили перед собой конструкторы.

1. По особенностям конструкции различают конический, цилиндрический и червячный типы. Название зависит от того, какой тип передачи используется для вращения полуосей. В настоящее время самый распространенный вид – конический. Конический дифференциал Цилиндрический дифференциал Червячный дифференциал
2. По распределению усилия на полуоси различают симметричный и несимметричный. В первом случае количество зубцов на шестернях равное, получаем симметричное распределение вращения. При неравном количестве зубцов усилие распределяется несимметрично, что выгодно для внедорожников высокой проходимости.

Виды блокировки дифференциала. Система блокировки разрабатывалась для внедорожников, для которых пробуксовка любого колеса означает полную остановку автомобиля. На видео, ниже, подробно рассказано о системах блокировки.

Существует три основных типа блокировки.

1. Ручная блокировка дифференциала – это система, при которой водитель самостоятельно включает и выключает блокировку по своему усмотрению. Возле водительского места находится рычаг или кнопка управления блокировкой, с помощью которых принудительно останавливается вращение сателлитов вокруг свой оси. Фактически, дифференциал начинает работать так же, как при движении по прямой, распределяя усилие на обе полуоси поровну. При этом ухудшается управляемость, ведь повороты с заблокированным дифференциалом выполнить крайне сложно.
2. Автоматическая блокировка или самоблокировка – система, которая облегчает управление автомобилем, снимая с водителя необходимость самостоятельно блокировать дифференциал. Самоблокирующийся тип называют еще дифференциалом повышенного трения.
3. Электронная блокировка – это, по сути, имитация работы дифференциала, используемая в антипробуксовочных электронных системах. При необходимости забуксовавшее колесо принудительно замедляется тормозом, после чего дифференциал перераспределяет усилие, давая больше нагрузки на вторую полуось, которая имеет лучшее сцепление с дорогой.

Самоблокирующийся делятся на два основных типа.

1. Тип Torque – блокировка, срабатывающая от разницы крутящего момента на полуосях. При пробуксовке срабатывают гасители скорости, подтормаживающие ту полуось, скорость вращения которой выше.
2. Тип Speed Sensitive – блокировка с помощью вискомуфты, которая срабатывает, если одна из полуосей движется быстрее другой.

На сегодняшний день существует несколько видов дифференциалов, используемых в современных автомобилях.

1. Квайф (Quaife) – самая простая конструкция, главной особенностью которой является использование нескольких пар сателлитов, сцепляющихся между собой попарно. Благодаря возникающим силам трения механизм автоматически подстраивается под дорожные условия, правильно распределяя момент вращения при поворотах и пробуксовке.

2. Вискомуфта – устройство блокировки, основанное на применении жидкости с переменной вязкостью. Чем выше скорость ее перемешивания (соотношение скоростей вращения левой и правой полуосей), тем выше вязкость жидкости, вплоть до полной блокировки контактных дисковых блоков. Вискомуфта устанавливается на кроссоверы и легковые автомобили, то есть она не рассчитана на условия жесткого бездорожья.

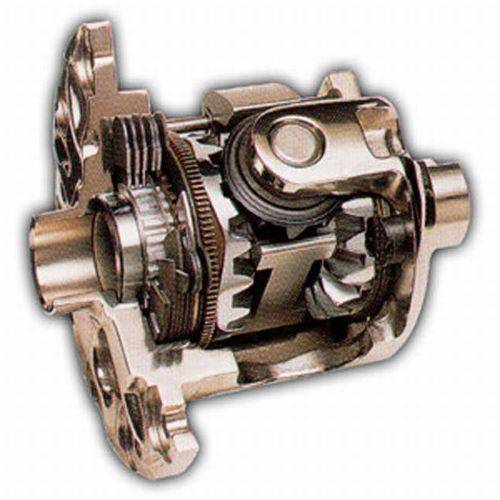

3. Дисковая блокировка – конструкция с дополнительными коническими шестернями, муфтами и дисками. При разнице в скорости вращения полуосей разъединяются стыки между шестернями и система блокируется, после чего скорости вращения полуосей выравниваются.

4. Полная блокировка (кулачковая) – это тип с ручной блокировкой из салона автомобиля. Несмотря на некоторые неудобства его продолжают использовать во внедорожниках и есть много поклонников именно этого типа блокировки.
5. Торсен (Torsen) – агрегат комбинированного, коническо-червячного типа. Это один из самых мощных и надежных типов механизма, используемый для условий жесткого бездорожья. Принцип его работы подробно описан на видео, ниже.

Распространенные проблемы КПП

Владельцы автомобиля ВАЗ 2110 отмечают несколько характерных неисправностей у коробок передач для данной модели. У кого-то не включается задняя скорость, другие жалуются на вылет и так далее.

Рассмотрим наиболее популярные проблемы, которыми может «похвастаться» коробка отечественной «десятки».

1. Проблема первой скорости. Она может вылетать или тяжело включаться на автомобиле. Причин существует несколько: Вышел из строя синхронизатор;
2. Пружина фиксатора имеет дефект, она лопнула;
3. Рычаг разболтался, из-за чего скорости переключаются самопроизвольно;
4. Вышел из строя шток или неисправна вилка, требуется их обязательная замена.

Проблема второй передачи. Ее часто выбивает, либо сложно переключиться на нее. Причин подобной неисправности тоже может быть несколько:

1. Зубцы шестеренки плохо цепляются за муфту переключения скоростей;

Кончики зубцов стерлись, износились, потому скорость тяжело включается. С течением времени она начнет вылетать. Потому ремонт требуется обязательно;
Если передачу выбивает при наезде на кочки, тогда ничего хорошего в этом нет — проблема кроется в выходящем из строя сцеплении.

В некоторых случаях для исправления проблемы со второй передачей можно заменить фиксирующую пружину. Но если передачи продолжают вылетать, с трудом переключаться, тогда никакая регулировка и полуремонт не поможет. Здесь требуется исключительно капитальный ремонт коробки передач, и никак иначе. Но если замену сальников коробки передач ВАЗ 2110 можно выполнить самостоятельно, то провести полноценный ремонт будет сложно.

Ось саттелитов дифференциала заднего моста Great Wall Deer 2403016-D01

Наличный расчет

1. Оплата наличными деньгами: Наличную оплату приобретаемых у нас запчастей вы можете осуществить в момент получения товара в наших магазинах или курьеру доставившему заказ. Оплата принимается только в рублях.

2. Оплата банковской картой в магазине:

В магазинах мы принимаем к оплате банковские карты VISA, Mastercard, Maestro.

Безналичный расчет

Безналичную оплату могут производить как юридические, так и физические лица.

Оплата заказов с доставкой в регионы физическим или юридическим лицам принимаются только в форме предоплаты, по безналичному расчету.

1. Оплата по счету:

После подтверждения наличия на складе заказанных запчастей товар по вашему заказу резервируется. Вам выставляется счет на оплату, который можно оплатить в любом банке или иным удобным вам способом, включая онлайн сервисы. Выставленный счет действителен в течении 3–х банковских дней. При переводе средств банки и иные платежные сервисы могут взимать комиссию. Пожалуйста, заранее поинтересуйтесь размером комиссии в вашем банке.

После поступления денег на наш счет заказанные запчасти передаются в согласованную транспортную компанию, либо в подразделения Пояты России для отправки заказчику.

2. Оплата банковской картой на нашем сайте:

Сделанный заказ Вы можете оплатить сразу на нашем сайте в процессе оформления заказа при помощи банковской карты (данная услуга временно недоступна!).

Оплата происходит через авторизационный сервер Процессингового центра Банка с использованием Банковских карт платежных систем:

• VISA International
• MasterCard World Wide

При выборе формы оплаты с помощью пластиковой карты проведение платежа по заказу производится непосредственно после его оформления. После завершения оформления заказа в нашем магазине, Вы должны будете нажать на кнопку «Оплата банковской картой», при этом система переключит Вас на страницу авторизационного сервера, где Вам будет предложено ввести данные пластиковой карты, инициировать ее авторизацию, после чего вернуться в наш магазин кнопкой «Вернуться в магазин». После того, как Вы возвращаетесь в наш магазин, система уведомит Вас о результатах авторизации. В случае подтверждения авторизации Ваш заказ будет автоматически выполняться в соответствии с заданными Вами условиями. В случае отказа в авторизации карты Вы сможете повторить процедуру оплаты.

Меры безопасности при проведении оплаты банковской картой в интернете приведены в разделе «Помощь покупателю».

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.

Как работает АКПП?

Для того, чтобы понять принцип работы автоматической коробки передач — мы условно распределим ее на три части: гидравлическая, электронная и механическая. Как можно догадаться, механическая часть отвечает непосредственно за переключение передач. Гидравлическая передает крутящий момент и создает воздействие на механическую. Электронная — это мозг, который отвечает за переключение режимов (селектор) и обратную связь с системами автомобиля.

Как известно сердцем машины является двигатель, в случае с коробкой передач это так же уместно. Трансмиссия должна преобразовывать мощность и крутящий момент двигателя таким образом, чтобы обеспечить для движения транспортного средства необходимые условия. Большую часть этой тяжелой работы выполняет гидротрансформатор (он же «бублик») и планетарные передачи.

Гидротрансформатор в зависимости от частоты вращения колес и нагрузки изменяет крутящий момент автоматически и выполняет функции сцепления (как в механической коробке). В свою очередь гидротрансформатор состоит из пары лопастных машин — центростремительной турбины и центробежного насоса, а также между ними расположен направляющий аппарат-реактор.

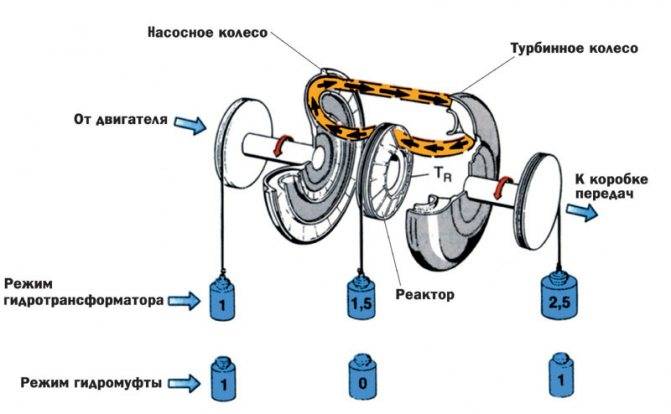

Турбина с насосом максимально сближены, а их колеса имеют форму, которая обеспечивает непрерывный круг циркуляции рабочих жидкостей. Именно благодаря этому у гидротрансформатора минимальны габаритные размеры и минимальны потери энергии при перетекании жидкостей от насоса к турбине. Коленвал двигателя связан с насосным колесом, а вал коробки передач с турбиной. В виду этого в гидротрансформаторе нет жесткой связи между ведомыми и ведущими элементами, потоки рабочих жидкостей осуществляют передачу энергии от двигателя к трансмиссии, которая с лопаток насоса отбрасывается на лопасти турбины.
