Дорого и сложно: что ломается в рулевых рейках с ГУР, и как их ремонтируют

8 признаков неисправной рулевой рейки

  1. В движении по неровностям и при повороте руля слышен стук в районе рулевой рейки.
  2. Ухудшилась управляемость, автомобиль «кидает», особенно остро это чувствуется на высокой скорости.
  3. Свободный ход руля (люфт) увеличен.
  4. Руль вращается тяжелее чем обычно или рывками.
  5. Руль не возвращается в исходное положение после поворота, приходится доворачивать руками.
  6. Шумит насос ГУР, звук усиливается при вращении руля.
  7. Падает уровень масла в бачке гидроусилителя.
  8. На рейке или рядом с ней видны подтеки масла.

Стучать могут элементы подвески — шаровые опоры, рулевые наконечники, сайлентблоки, втулки и стойки стабилизатора. Износ этих деталей приводит к плохой управляемости, увеличению люфта рулевого колеса. Подвеску нужно проверить, неисправные элементы — заменить.

Тяжелое вращение руля, невозврат или медленный возврат в исходное положение может быть следствием неправильной регулировки рейки или нарушением развал-схождения колес. Если вы недавно регулировали рейку, переделайте, но уже правильно, проверьте углы установки колес на СТО.

Для автомобилей с электроусилителем причиной «тяжелого» руля может быть отказ электродвигателя, обрыв или замыкание цепи, окисление контактов в разъемах, неисправность блока управления системы или сгоревшие предохранители.

Утечка жидкости из системы гидроусилителя и шум насоса ГУР связаны — масло вытекает через изношенные сальники и уплотнения. Через них же в систему попадает воздух, из-за которого шумит насос. Осмотрите корпус насоса, шланги и соединения, если нашли течь — устраните.

Как определить износ деталей внутри рейки?

На заглушенном авто покачайте руль вправо-влево с небольшой амплитудой. Если слышен стук — нужен ремонт. Если есть помощник, пусть он в это время  возьмется рукой за рулевую тягу, так можно точнее определить, где люфт.

Принцип действия

Электрогидравлический тип усилителя рулевого управления устроен так, что во время движения он работает в различных режимах. В то время, когда машина движется прямо, гидравлическая система обеспечивает циркуляцию жидкости в трубопроводе. Это нужно для, чтобы жидкость была нужной температуры и нужного химического состава.

В тот момент, когда водитель начинает поворачивать, в этой системе происходит следующее.

  • Во-первых, закручивается торсион, который открывает каналы для поступления жидкости в них.
  • Во-вторых, жидкость перетекает в открывшуюся часть, а из закрывшейся части перетекает обратно в распределительный бачок.
  • В-третьих, во время поступления жидкости поршень перемещает рулевую рейку.
  • В-четвертых, за счет вышеперечисленных действий в системе появляется дополнительное усилие, которое способствует повороту колес.

Главная особенность этого типа усилителя заключается в том, что он работает даже тогда, когда машина стоит на месте или с выключенным зажиганием. Дело в том, что усилие создается специальным насосом. Отличие работы системы во время движения и когда автомобиль стоит на месте заключается лишь в том, что насосу приходится прилагать большие усилия, чтобы облегчить усилия, которые приложит водитель, чтобы провернуть руль.

Что необходимо для установки

Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

  • Электроусилитель.
  • Блок управления.
  • Промвал.
  • Проводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, массе, К-линия и проводок на контрольную лампу.

Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

  1. Демонтируем клемму-минус с .

    Снимаем клемму «-» с АКБ

  2. Снимаем рулевое колесо.
  3. Демонтируем кожух облицовки рулевой колонки.
  4. Отсоединив провода, демонтируем переключатели и замок зажигания.

    Процесс демонтажа переключателей на руле

  5. Открутив крепежные элементы, демонтируем рулевой вал.
  6. Теперь на электроусилитель необходимо установить вал.
  7. Следующим этапом становиться настройка проводки, что не так уж и сложно, как кажется на первый взгляд.
  8. Тянем 2 провода с салона к АКБ. Многие рекомендуют делать это внутри левого крыла. Для большей удобности, рекомендуется демонтировать следующие элемент: бачок стеклоомывателя, АКБ и полку для аккумуляторной батареи.

    Подключение проводов питания ЭУР

  9. Делаем крепления для электроусилителя руля.

    Установка креплений для электроусилителя

  10. Устанавливаем деталь в посадочное место и фиксируем, при помощи гаек.

    Устанавливаем электроусилитель руля на посадочное место

  11. Финальным этапом установки становиться подключение электроники ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель. В точности с предыдущим действием, необходимо подключиться к серому проводу.

    Находим необходимые провода и подключаемся к ним

  12. Теперь, для того, чтобы электроусилитель заработал, необходимо подключиться к плюсу и минусу.
  13. Процедура установки ЭУР завершена и если все сделано, верно, и в точности, то все будет работать.
  14. Остальную сборку проводим в обратном порядке и согласно технических схем.

Регулировка руля

Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

Выбор изделия

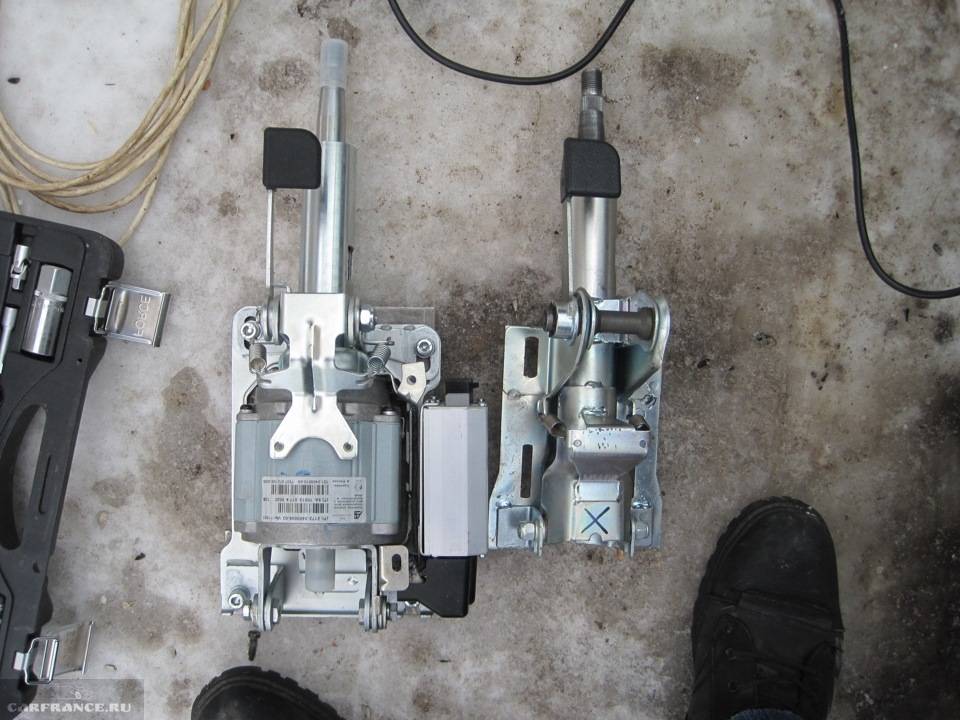

Сравнение штатной рулевой колонки и с электроусилителем

2172-3450008

– оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000
рублей.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

  • Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
  • В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
  • Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
  • Высокий уровень надежности.
  • Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.

Подготовка к монтажу

Увы, далеко не на каждой «десятке» имеется родной электроусилитель. Но это не проблема, поскольку агрегат вполне можно установить своими руками. Работа не очень сложная, потому если действовать по инструкции, вы все сами отлично сделаете.

Основное преимущество самостоятельного монтажа — внушительная экономия денежных средств. Сам агрегат стоит дорого, а установка на СТО обойдется почти в такую же сумму.

На этапе подготовки вам следует заранее приобрести и подготовить инструменты и материалы:

  • Новый электроусилитель;
  • Пластина;
  • Набор проводки;
  • Промвал;
  • Кожух и рулевое колесо;
  • Набор разных отверток;
  • Сверла;
  • Линейка.

Поскольку мы говорим про электрическое устройство, всевозможные масла и смазки здесь не потребуются.

Монтаж

Когда все готово, и вы настроились на работу, можно приступать к установке ЭУ.

  1. Извлеките штатную клемму из колодки и вставьте ее в колодку на жгуте.
  2. Теперь свободную клемму, которая отходит от жгута, ставится на место штатного привода, примыкающего к колодке. Это позволит пропустить штатный провод между двумя жгутами. Идущий от колодок провод имеет номинал 50 Ампер.
  3. Далее отсоединяем кожух вала, а затем демонтируем замок зажигания. Обязательно отделите переключатели. Данный этап проводится аккуратно и медленно, чтобы кожух не потрескался.
  1. Открутите крепежный болт рулевой рейки и демонтируйте ее.
  2. Замерьте промвал в длину. Если потребуется, воспользуйтесь пластиной для подгонки. Рекомендуем записывать полученные параметры.
  3. На освобожденный участок теперь необходимо установить электроусилитель.
  4. Подберите вал нужного размера, поскольку он не сможет налезть на рулевую рейку. Для подгонки вала вам потребуется пластина и переточка под вал от Приоры. Кстати, при установке ЭУ отлично подходят элементы именно от модели Приора. Возьмите это на заметку.

  1. После подгонки пластины сделайте сверление большего углубления, нежели есть сейчас. Вал — это полая конструкция, потому любое сверло по металлу легко справится с поставленной задачей.
  2. Пластину ставят на усилитель и проверяют полученный показатель глубины. Если все подошло, зажмите конструкцию небольшим болтом.
  3. Верните все переключатели на свои места и приступайте к работе с проводкой.
  4. Из салона требуется вывести два провода, идущих непосредственно к аккумуляторной батарее. Делается это через левое крыло.
  5. Демонтируйте бачок с омывательной жидкостью, и возьмите кусок проволоки. Она потребуется для того, чтобы закрепить выведенные к аккумулятору провода. Их крепят к концу противоположного, проводят и протягивают сразу обоих.
  6. Снимите приборную панель и извлеките колодку, окрашенную в красный цвет. Аккуратно затяните проводку в подпанельное пространство.
  7. Теперь извлекает из красной коробки оранжевый проводок.

  1. К этому проводку фиксируется красная колодка и объединяется с проводкой от вашего электроусилителя. Не забудьте конец проводки с «голой» клеммой от усилителя уложить на освободившийся штатный провод, расположенный в красной колодке.
  2. Аналогичным образом выполняют операцию с серой проводкой, которая также расположена в красной колодке. Ее протягивают на штатное место и крепят клеммами.
  3. Далее двигаемся к аккумуляторной батарее, надежно фиксируем черный минусовой провод на проводе розового цвета — плюсовом.
  4. Остается объединить всю проводку от ЭУ и запустить ее.
  5. На этом установка практически завершена. Вам следует обязательно собрать все компоненты, вернуть узлы в исходное положение — переключатели, кожух, рулевое колесо и пр.

Подгоняем ЭУ

Если вы не имеете опыта в подобной работе, вам обязательно потребуется провести подгонку электроусилителя после завершения работ по установке.

Подгонка включает в себя следующие мероприятия:

  • Выравнивание руля;
  • Устранение всех образовавшихся между деталями щелей;
  • Уменьшение длины питающего кабеля;
  • Проверка установки светодиодных датчиков диагностики ЭУ;
  • Замена изношенных или поврежденных элементов при необходимости и наличии таковых.

Завершив работу, сядьте за руль, внимательно осмотрите фронт проделанных операций. Заведите машину, проверьте новый руль в действии. Обязательно приведите панель и руль в порядок, очистите поверхности. После этого можно приступать к непосредственной эксплуатации.

Немного истории

Первые электроусилители были выпущены в Японии, известным автопроизводителем Тойота. Произошло это в уже достаточно далеком для нас 1990 году.

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод
, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

  • Узел функционирует даже при отключенном силовом агрегате;
  • Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
  • Управляемость улучшается во всех компонентах;
  • Надежность маневров на самом высоком уровне;
  • Отличные показатели безопасности при регулярной эксплуатации.

Практическое описание установки электроусилителя

Электрический усилитель руля состоит из:

  • силового агрегата, который представляет собой электрическую машину синхронного типа;
  • управляющего контроллера;
  • рулевого вала;
  • блока управления;
  • механизма с рычагом и редуктором;
  • промежуточного вала карданного типа;
  • комплекта проводов, предназначенных для индивидуального усилителя;
  • диагностической колодки;
  • светодиода, который индуцирует исправность функционирования электроусилителя руля;
  • хомутов и различного рода крепёжных элементов.

Непосредственно сам алгоритм установки

Итак:

  • вначале необходимо автомобиль поставить на ручной тормоз и выключить системы зажигания;
  • отключить питание от аккумуляторной батареи;
  • с помощью верстака к электроусилителю нужно подсоединить промежуточный вал карданного типа;

  • после чего, соединения нужно затянуть через гровер;
  • итак, сначала нужно вытащить заглушку рулевого колеса;
  • затем отвернуть гайку крепления рулевого колеса, после чего снять непосредственно сам руль;
  • теперь пришло время открутить винты кожухов рулевого вала, после чего сам кожух необходимо снять;

  • отсоединить панели и колодки жгута от двухрычажного переключателя;
  • снять сам переключатель;
  • отвернуть болт крепления промежуточного конца нижнего вала рулевого управления;
  • отвернуть две гайки крепления рулевой колодки и кронштейн рулевого управления;
  • после чего, необходимо снять колодку с промежуточным валом в сборе;
  • первостепенно необходимо одеть промежуточный вал карданного типа на шлицевую часть вала-червяка рейки;
  • на червяки расположен паз, с которым необходимо состыковать промежуточный вал;
  • затянуть стяжной болт;

  • высверлить два отверстия рулевой колонки по месту крепления электроусилителя;
  • затем изнутри нужно вставить гайку и через гровер и гайку затянуть поочередно каждым из болтов;
  • жёстко затянуть все крепёжные элементы;
  • провести проводку, предварительно сняв бачок омывателя для увеличения степени удобства;
  • открыть блок предохранителей и через технологическое отверстие пропустить кабели питания;
  • затем кабели питания нужно вывести в моторный отсек и соединить клеммами аккумулятора;
  • индивидуальный предохранитель нужно разместить в специальном блоке предохранителей;
  • подключить провод светодиода к штекеру усилителя;

  • затем проводку следует протянуть от электроусилителя к комбинации приборов;
  • далее необходимо покрутить руль сделав два-три полных оборота в разные стороны и если нет никакого жужжания, выполнить сборку в обратной последовательности относительно разборки.

Инструкция установки электроусилителя своими руками весьма сложная, поэтому необходимо максимально внимательно её прочитать и обязательно закрепить сам процесс визуально с помощью видео и фото — материалов. Цена установки электроусилителя своими руками незначительная, однако, сама процедура весьма сложная, в связи, с чем рекомендуется использовать услуги автосервиса.

В современных автомобилях есть такое устройство, как электрогидроусилитель руля. Как понятно из названия, он нужен, чтобы облегчить усилия, прилагаемые к рулю во время движения. Говоря простым языком, он нужен для того, чтобы легче крутилось. Все водители, которые учились водить на машинах, сделанных в СССР знают о том, как трудно на этих машинах крутился руль. Поэтому это приспособление очень повышает комфорт во время движения.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

  1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
  2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
  3. Запустите мотор.
  4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
  5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

  • Руль стал легче и «острее».
  • Стуки и шумы прекратились.
  • Уровень жидкости в бачке ГУР не падает.
  • Рейка не течет.
  • Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Какие существуют варианты ремонта

Частенько получается, что необходимо просто подтянуть гайку или попросту поменять один из сальников, дабы все проблемы были решены. Но случается и такое, что приходится выполнять ремонт, потому как других вариантов просто не остается. Основные виды дефектов:

  1. Появился дефект на валу. Если подобное случилось, что-либо регулировать бессмысленно. В этом случае, Хёндай нуждается в полной замене описываемого узла. Практика показывает, что при дефектном валу, ремонт реек не дает положительного результата
  2. Воздействие коррозии. В этом случае можно отделаться легким испугом. Станции технического обслуживания предоставляют услуги хромирования и анодирования вала и прочих элементов устройства.

Признаки неисправности

Диагностика рулевого управления необходима, если наблюдается хотя бы один из нижеперечисленных признаков:

  • увод автомобиля в сторону от прямолинейного движения;
  • неравномерные усилия, «закусывания» при вращении рулевого колеса;
  • повышенный люфт в рулевом колесе;
  • повышенный гул и шум от усилителя при вращении рулевого колеса;
  • стук в районе рулевой рейки при проезде неровностей;
  • передача вибрации на рулевое колесо;
  • появление шумов и стуков во время поворота рулевого колеса;
  • течь в районе рулевой рейки;
  • вспенивание жидкости в бачке ГУР;
  • резкое падение уровня жидкости в бачке ГУР;
  • при движении рулевое колесо не возвращается в исходное положение.

Из типичных неисправностей рулевой системы на автомобилях Hyundai Solaris, можно выделить:

  • повышенный люфт втулки рулевой рейки;
  • подклинивание или люфт крестовины рулевого вала;
  • люфт рулевых наконечников или рулевых тяг;
  • течь сальников рулевой рейки;
  • течь насоса ГУР или гидравлических трубок;
  • негерметичность пыльников рулевой рейки;
  • коррозия вала рулевой рейки;
  • неисправность золотникового механизма рулевой рейки.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Порядок разборки рулевой рейки

  1. Снимите хомуты и стяните пыльники рулевых тяг.
  2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
  3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
  4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
  5. Вытащите зубчатый шток рейки.
  6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Сборка рейки

Собирайте рейку в последовательности, обратной разборке. Детали смазывайте маслом для ГУР перед установкой, чтобы на втулках не образовалось задиров.

Фторопластовые кольца и втулки вставляйте в корпус рейки осторожно —  материал хрупкий и может лопнуть от ударов или большого усилия. Для аккуратной запрессовки можно использовать торцевую головку и удлинитель подходящего размера из набора ключей

После установки зубчатого штока отцентрируйте его по меткам, сделанным перед разборкой, затем вставляйте и прикручивайте приводной вал.

Вставьте в гнездо прижимную втулку и шайбы, заверните регулировочную гайку на нужное количество оборотов и проверните механизм рукой несколько раз от упора до упора (вращать нужно за приводной вал). Если рейка собрана правильно, зубчатый шток должен ходить легко, без заеданий. Зажмите контргайку регулировочного механизма.

Закрутите рулевые тяги и установите пыльники, обожмите их специальными хомутами.

Важно: не ставьте вместо хомутов  пластиковые стяжки, они не обеспечивают надежный обжим пыльника, внутрь рейки будет попадать влага, шток заржавеет и повредит манжеты. Рейка потечет

Диагностические работы

Дабы точно понять, в каком состоянии пребывает рулевая рейка, придется заняться достаточно серьезными диагностическими работами. Они представляют собой комплекс таких действий:

Визуальный осмотр рычагов
Они должны быть зафиксированы жестко.
Обратить внимание на пыльники

На них не должно быть абсолютно никаких повреждений.
Проверить все шарниры, дабы не возникло нигде люфта.
Стоит просмотреть все шланги, которые находятся под днищем
Важно, чтобы они были полностью целыми.

На Солярисе, к счастью, рейка ломается не так уж и часто. Чтобы совсем избежать поломок, в обязательном порядке ее следует осматривать, как минимум, один раз в год во время выполнения планового технического обслуживания.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
