EGR: система рециркуляции отработавших газов

Причины неисправностей системы egr

Основных причин неисправностей клапана ЕГР и системы в целом всего две — через систему проходит слишком малое количество выхлопных газов и через систему проходит слишком большое количество выхлопных газов. В свою очередь причинами этого могут быть следующие явления:

  • На штоке клапана EGR образуется нагар. Это происходит по естественным причинам. Как указывалось выше, через него проходят отработанные газы, и на стенках клапана, в том числе, штоке оседает сажа. Особенно это явление усугубляется в условиях, когда машина работает в агрессивных условиях. В частности, при износе двигателя, увеличении количества картерных газов, использования некачественного топлива. После диагностики клапан, всегда рекомендуется почистить шток при помощи карбклинера или подобного обезжиривающего чистящего состава. Зачастую для этого пользуются какими-либо растворителями (например, уайтспиритом), либо чистым чистым ацетоном. Также можно воспользоваться бензином либо дизельным топливом.
  • Негерметичность мембраны клапана ЕГР. Эта неисправность приводит к тому, что указанный клапан полностью не открывается и не закрывается, то есть, через него просачиваются выхлопные газы, что приводит к описанным выше последствиям.
  • Каналы системы EGR закоксованы. Это также приводит к тому, что выхлопные газы и воздух не могут нормально продуваться через них. Закоксовывание происходит по причине появления нагара на стенках клапана и/или каналов, по которым проходят выхлопные газы.
  • Была неправильно заглушена система EGR. Некоторые автовладельцы, регулярно сталкивающиеся с тем, что из-за использования обозначенной системы двигатель теряет мощность попросту глушат клапан EGR. Однако, если было принято такое решение, то делать это нужно правильно, в противном случае расходомер воздуха будет получать информацию о том, что происходит очень большой расход воздуха. Особенно это актуально при покупке бывшей в употреблении машины, когда новый владелец не знает, что на машине заглушен клапан ЕГР. Если машина оборудована такой системой, то желательно поинтересоваться у бывшего автовладельца по поводу ее состояния, а также спросить о том, не была ли заглушена система ЕГР полностью.
  • Заклинивание клапана EGR во время его закрытия и/или открытия. Тут возможны два варианта. Первый — неисправен сам датчик, который не может передать корректные данные на электронный блок управления. Второй — проблемы с самим клапаном. Он либо не полностью открывается, либо не полностью закрывается. Обычно это связано с большим количеством нагара на нем, образованным в результате сгорания топлива.
  • Движение клапана EGR рывками. Исправный соленоид должен обеспечивать плавное перемещение штока, и соответственно, датчик должен фиксировать плавно изменяющиеся данные о положении заслонки. Если перемещение происходит скачкообразно, то соответствующая информация передается на ЭБУ, а сама работа системы происходит некорректно с описанными выше последствиями для двигателя.
  • На тех автомобилях, где движение клапана обеспечивается шаговым электроприводом, возможная причинам кроется именно в нем. В частности, может выйти из строя электромотор (например, закоротить обмотка, выйти из строя подшипник), либо выйти из строя приводная шестерня (сломаться или полностью стереться один или несколько зубьев на ней).

Отключение системы рециркуляции отработанных газов ЕГР/EGR

Отключение клапана ЕГР (от англ аббревиатуры EGR – Exhaust gasrecirculation, рециркуляция отработанных газов). В русскоязычном варианте эту систему так же называют АГР

Для чего нужна система ЕГР/АГР?

Данная система была разработана инженерами для улучшения экологических норм – снижения выбросов в атмосферу окисей азота, вредных для здоровья человека.

Топливная смесь, сжигаемая в цилиндрах, состоит из топлива (дизельное топливо, бензин или газ) и воздуха из атмосферы. Воздух, в свою очередь, содержит около 21% кислорода и 78% азота. При высоких температурах, которые достигаются при горении топливной смеси в цилиндрах двигателя, азот окисляется, образуя те самые вредные выбросы

Принцип работы

Система состоит из следующих основных компонентов: патрубков, забирающих из выпускного коллектора часть выхлопных газов, клапана ЕГР и его привода, патрубков, ведущих к впускному коллектору

Работа клапана ЕГР управляется и контролируется электронным блоком управления двигателем (ЭБУ/ECU). В программе (прошивке) ЭБУ определено, в каком отношении будет подаваться в цилиндры топлива, воздуха и отработанных газов для разных режимов работы

В режимах работы двигателя, требующих максимальной мощности, в цилиндры подается 100% воздуха и не подаются отработанные газы. В переходных режимах, где не нужна большая отдача мощности от двигателя, ЭБУ открывает клапан ЕГР, строго дозирует подачу отработанных газов и топливной смеси, контролируя эту работу

Отключение системы

Отключение системы рециркуляции отработанных газов заключается в отключении управления этой системой, её контроля и настройка топливной смеси на работу без отработанных газов.

Так как работа системы определена в ЭБУ, то необходимо его перепрограммировать: скачать программу, её изменить и записать обратно в ЭБУ. В зависимости от типа ЭБУ, возможно производить работы через диагностический разъем или его разбирать, если существует защита от программирования

Надо понимать, что при программном удалении ЕГР работа двигателя будет настроена на чистый воздух и необходимо обеспечивать физическую блокировку подвода отработанных газов во впускной коллектор. На заглушенном двигателе клапан находится в закрытом состоянии и при отключении системы он никогда уже не откроется – управление будет отключено. Если на клапане в большой степени присутствует нагар, то существует вероятность, что он не будет герметичным. В этом случае его необходимо будет снять и чистить или ставить заглушки

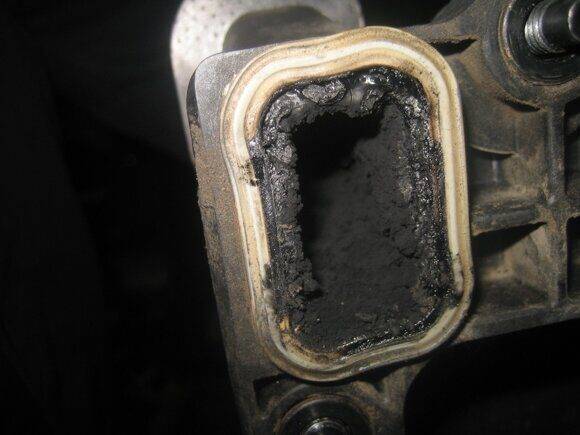

Вот некоторые примеры клапанов ЕГР с большим слоем нагара. ЕГР от BMW:

ЕГР от Mercedes

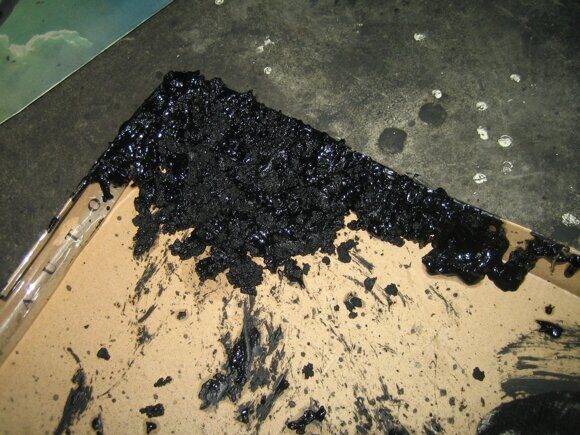

На фото не вооруженным глазом видны в большой степени отложения смолы и сажи

Плюсы и минусы отключения ЕГР

Если система рециркуляции отработанных газов вышла из строя, то в большинстве случаев ЭБУ двигателя включает специальный режим работы – аварийный режим: включается индикация «checkengine» на приборной панели, в память ЭБУ записывается код возникшей ошибки, ограничивается мощность двигателя (для турбированных – ограничиваются обороты, отключается турбина). На дизельных двигателях, удовлетворяющих евро 4 и установлен сажевый фильтр, неработающий клапан может привести к быстрому засорения сот фильтра (*)

При отключении этой системы можно навсегда решить её проблемы

Помимо решения проблем, так же улучшаются характеристики работы двигателя. Это связано с тем, что его работа настраивается на чистый воздух. Такими манипуляциями нельзя увеличить мощность при работе «газ в пол», так как ЕГР в этом случае закрыт (как было описано выше), но в переходных режимах работа улучшается

Так как выхлопные газы содержат частицы сажы и смолы, поступая обратно в цилиндры, они вызывают больший износ двигателя и ухудшают качество моторного масла, в конечном счете приводящее в выходу двигателя из строя

Из отрицательных сторон отключения можно лишь привести незначительно возросший уровень выброса в атмосферу вредных окисей азота

(*) Стоит отметить, что при наличии сажевого фильтра работы по удалению клапана ЕГР рекомендуется выполнять совместно с удалением сажевика

Контакты:

Остались вопросы? Звоните

Пишите:

Стоимость работ

Программное отключение ЕГР

 *от 5000 руб

Установка физических заглушек

 *от 1000 руб

*Точную стоимость работ уточняйте по телефону у наших менеджеров

Примеры

Вот несколько работ по удалению системы ЕГР. По интересующему Вас автомобилю можно посмотреть отчеты в соответствующем разделе

Принцип работы EGR

Идея состоит в подмешивании некоторой части выхлопных газов к воздушной массе, находящейся во впускном коллекторе. Где высокое содержание окиси азота вызывает повышение температуры в камере сгорания. Как известно, сгорание возможно только в присутствии кислорода. Выхлопные же газы, которые предварительно были смешаны с воздухом, снижают содержание данного элемента.

Таким образом температура в камере сгорания топлива снижается, что благотворно влияет на состояние системы, а также позволяет снизить токсичность выхлопа и расход топлива.

Устройство системы EGR Система Exhaust Gas Recirculation включает в себя:

Основную часть — клапан EGR. Данный элемент обеспечивает перемещение газов из выпускного в впусное отверстие двигателя. Поскольку клапан постоянно контактирует с раскалёнными газами, он имеет наименьшую продолжительность эксплуатации, нежели другие составляющие EGR.

Основная неисправность клапана, она же и самая главная причина поломки всей системы, — отсутствие герметичности.

В разновидностях системы EGR координирование работы может осуществляться, как при помощи электрических сигналов, так и при помощи пневматической системы. Последний тип управления является наиболее распространенным.

Cоленоид EGR. Используется в системах, которые имеют пневматическое управление клапаном.

Основная неисправность точно такая же, как и в случае клапана, а именно негерметичность. Неисправность соленоида EGR сказывается на функционировании двигателя точно также, как и в случае поломки клапана, система теряет герметичность и возможны утечки выхлопных газов, в результате чего дальнейшая эксплуатация становится небезопасной.

Датчик изменения положения штока клапана EGR, также называемый датчиком степени открытия клапана системы.

Бывают ситуации, когда данный элемент выходит из строя, однако в этом случае помимо загоревшейся лампы неисправности двигателя никаких других неприятных и тем более опасных последствий не имеется.

Блок управления двигателем внутреннего сгорания. Различные системы могут иметь самый разный набор компонентов, однако клапан EGR есть в абсолютно всех.

Именно от этого элемента во многом зависит не только функционирование всей системы EGR, но и двигателя. На некоторых двигателях внутреннего сгорания, работающих совместно с системой, EGR применяют дополнительные меры направленные на охлаждение газов. Для этого данный узел входит в систему охлаждения двигателя. Подобная мера позволяет еще больше уменьшить уровень выброса оксидов азота. Как работает система EGR Работа во многом определяется типом двигателя внутреннего сгорания.

В двигателях, работающих на дизельном топливе, открывание клапана происходит на холостом ходу, что обеспечивает до половины воздуха на впуске.

С возрастанием количества оборотов происходит пропорциональное закрытие клапана, вплоть до того, что он закрывается полностью при максимальной нагрузке. Во время прогрева двигателя клапан тоже полностью закрыт.

В случае двигателей, которые функционируют на бензине, система не работает на холостом ходу, а также не включается на наибольших оборотах.

Работает при средней или низкой нагрузке, обеспечивая от 5 до 10 процентов воздуха, подаваемого в систему.

  • электрическая;
  • пневматическая.

Наиболее распространена вторая.

Действие системы EGR с пневматическим управлением следующее: ·

  • При появлении вакуумного разряжения в камере сгорания диафрагма устремляется вверх, в результате чего преодолевается усилие пружины, которая прижимает заслонку. Таким образом, клапан открывается и выхлоп поступает в камеру.
  • После снижения температуры в камере, разряжение в ней также уменьшается, в результате чего клапан закрывается под действием пружины. В случае электрического управления есть датчик, который реагирует состояние разряжения и подает сигнал об открытии клапана. При снижении уровня разряжения, а значит и температуры, соответственно происходит закрытие.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

  1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
  2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Неисправности ЕГР проявляются в частой остановке двигателя, плавающих оборотах в режиме холостого хода, «троении», рывках во время движения и падении мощности при ускорении.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Типы конструкций EGR


Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).


Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.


В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.


EGR с MAP датчиком


EGR с DPFE датчиком


EGR с датчиком положения клапана


Электропневматическая EGR

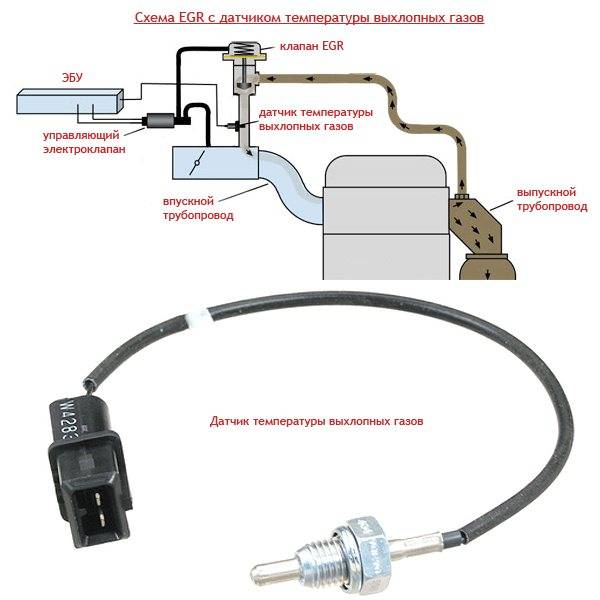

EGR с датчиком температуры выхлопных газов

В электропневматических системах EGR работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

  • с датчиком противодавления выхлопных газов;
  • с датчиком температуры выхлопных газов;
  • с датчиком положения клапана EGR;
  • с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Принцип работы клапана ЕГР

Функционирование клапана основано на взаимодействии с устройством ЭБУ и датчиков. Рассмотрим, как ведет себя ЕГР в различных ситуациях.

  • Прогрев. Во время прогрева в цилиндры поступает обогащенная смесь, что в данном случае является излишним. Датчики считывают это и передают информацию на ЭБУ. Блок, в свою очередь, приоткрывает ЕГР и впускает немного отработавших газов (ОГ) обратно в цилиндр. В результате топливная смесь обедняется, поскольку в ней понижается количество кислорода.
  • Постоянные обороты. При стабильной работе мотора на постоянных оборотах (например, на круиз-контроле) ЭБУ также дает команду на открытие клапана. Отработавшие газы начинают поступать в цилиндры, смесь обедняется. Это делается с целью экономии топлива и для снижения выбросов в атмосферу.

Как можно заметить, принцип работы узла довольно прост.

навигатор автомобильный

Заклинивание

Сгорающее в двигателе топливо даёт какое-то количество сажи, которая, накапливаясь в клапане, снижает его подвижность. При накоплении критической массы сажи он заклинивается в открытом или закрытом положении. Лучше если это произошло в закрытой позиции — так сажа не попадает в ДВС. Хуже если заклинило в открытом виде. В таком случае сажа загрязняет цилиндры, и последствия поломки — самые серьёзные.

Рабочая практика показывает, что заклинивание является самой частой причиной выхода EGR из строя. Поэтому стоит знать, что его вызывает и каковы основные меры профилактики возникновения этой проблемы.

По статистике главной причиной заклинивания становится низкое и нестабильное качество горюче-смазочных материалов. Это особенно свойственно дизельным моторам, хотя во многом актуально и для бензиновых силовых установок.

Источником проблем могут стать и различные неисправности в самом двигателе. Их может быть много. Любая неполадка, связанная с увеличением дымности выхлопа, неизбежно негативно отразится на ресурсе. Среди самых распространённых — загрязнённый воздухофильтр, уход на сторону воздуха из наддува, протечка в форсунке или залегшие кольца поршней.

Знать точную причину выхода из строя очень важно, особенно тем, кто убеждён в необходимости восстановления EGR и не хочет её отключать. Ремонтные мероприятия по восстановлению функциональности системы газовой рециркуляции, как правило, обходятся автовладельцам в серьёзные суммы

Поэтому прежде чем заниматься ремонтными работами будет разумно убедиться в исправности ДВС. В противном случае существует реальная вероятность того, что уже в самом скором времени ситуация повторится.

Бывают случаи, когда клапан заклинивает самопроизвольно, в силу определённой конструктивной склонности к внезапному выходу из строя. Чтобы понять механизм возникновения этой проблемы, следует знать, как работает агрегат.

Представьте график, по вертикальной оси которого обозначается температура горения газо-воздушной смеси, а по горизонтальной — уровень содержания в ней азотных окисей (NOx) и интенсивность образования твёрдых сажевых частиц в отработанном газе. Если изобразить кривую NOx, то она возрастает по мере увеличения температуры. Одновременно кривая, которая демонстрирует количество образующейся сажи, будет снижаться.

Таким образом, чем ниже содержание окисей азота в выхлопе, тем меньше вреда для окружающей среды, но при этом хуже для функционального состояния двигателя, так как увеличивается выброс твёрдых сажевых частиц.

Инженеры передовых автозаводов мира стремятся найти оптимальное решение. Перед ними стоит непростая задача: необходимо одновременно снизить содержание азотно-кислородных соединений в отработанной газовой смеси и при этом не сократить ресурс силового агрегата.

При современном уровне развития техники эффективное решение с точки зрения такого баланса — всегда парадоксальный компромисс. Чем меньше в выхлопе оксидов, тем скорее EGR выйдет из строя, вследствие заклинивания клапана из-за сажи. Получается, что система изнашивается, выполняя свою главную функцию по сокращению NOx в выхлопе.

Диагностика и ремонт.

При подозрении на неисправность клапана EGR проводят диагностирование и ремонт этого важного узла автомобиля. Осуществляется процедура как в специализированном сервисе, так и своими силами

Последнее требует наличия соответствующих знаний и опыта.

Диагностика и замена клапана.

Наиболее правильным действием при поломке клапана рециркулирующей системы двигателя автомобиля является его замена в специализированном сервисе. Сама деталь и услуга по её замене достаточно дорогостоящие.

Заглушение и отключение системы механически и программно.

Самым распространённым и бюджетным вариантом решения проблемы с клапаном EGR является его отключение. Сделать это можно как механическим способом, так и программно.

Использование первого способа подразумевает механическое заглушение системы. Осуществляют это с помощью специальных металлических элементов толщиной 2-4 мм.

Заглушение программным методом рекомендуется, если по каким-то причинам не удаётся реализовать первый способ. Для этого подаётся команда на закрытие ЕГР-клапана блоку управления, и действие сохраняется.

Программный способ отключения ЕГР-клапана состоит в поиске и удалении программных компонентов прошивки электронного управления машиной, связанных с рециркулирующей системой. С данной задачей лучше отправиться к опытному специалисту в проверенный сервисный центр.

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

  • разгоняясь, машина движется рывками;
  • на холостых оборотах присутствует вибрация;
  • двигатель теряет мощность;
  • горит значок аварийного софта управления мотором «Check Engine»;
  • выхлопные газы имеют повышенный уровень содержания оксидов азота;
  • выхлоп окрашен в чёрный цвет;
  • имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

  • в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
  • во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

  • несвоевременная замена воздушного фильтра;
  • залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Подробнее о работе и конструктивных особенностях

Как уже стало понятно, EGR система отвечает за отведение во впускной коллектор определенного количества отработавших газов. Далее отработавшие газы смешиваются с воздухом и топливом, после чего смесь сгорает в цилиндрах. Их количество определяется блоком управления по программе, которая закладывается заводом-изготовителем. При этом сами системы представлены самыми разными конструкциями. Наиболее сложные конструкции работают в тандеме со множеством датчиков. К ним относят:

  • THW – датчик температура о.ж.;
  • MAP-sensor / MAF-sensor – датчик абсолютного давления или же расходомер;
  • TPS – датчик положения дроссельной заслонки;
  • THA (может иметь другое наименование) – датчик температуры воздуха, находящегося во впускном коллекторе;
  • Собственные датчики системы

Сразу отметим, что количество датчиков может варьироваться от одной модели авто к другой. Сама система EGR в подобной системе точно не является последним звеном, но без нормальной работы целого ряда электронных компонентов бортовой сети она также не будет работать нормально. Своеобразным исключением являются наиболее простые классические системы, работающие в тандеме лишь с парой датчиков. Неопытные автолюбители рассматривают систему EGR как совокупность всего двух элементов, что не совсем верно и не охватывает всех возможных конструктивных решений. Обычно рассматриваются такие элементы:

  • Клапан рециркуляции;
  • Электромагнитный клапан системы

Наиболее простой и надежной системой считается именно та, которая ориентируется на показания с датчика THW (температуры о.ж) и работает по команде от электронного блока. Ее простота и надежность в том, что когда двигатель холодный, компьютер не дает команду на добавление в цилиндры отработавших газов. Когда температура о.ж. начинает возрастать, компьютер дает сигнал электромагнитному клапану – он открывается при 60-80°С. Однако взгляните на приведенную ниже схему:

На схеме видно, что в системе имеется два порта: “A” и “E”. Когда клапан открывается, в вакуумном порте “A” сразу возникает разрежение. Его силы недостаточно для полного открытия клапанов. Здесь-то и нужно дополнительное «усилие» с вакуумного порта “E”, который помогает клапану EGR открыться быстро, а главное вовремя. Если упростить, то система имеет такие режимы:

  1. Охлаждающая жидкость прогрета до 60-80°С – система EGR не работает;
  2. Двигатель прогрет, но работает на холостую – система EGR также не работает;
  3. Обороты двигателя достигают 900-1200 в минуту – система EGR включается в работу.

Запчасти на gaz volga

Ремкомплект КПП 2.3 ЗМЗ-4062.10 Как только обороты достигнут отметки в 4000 в минуту и выше, клапан EGR закроется и система снова станет неактивной. По сути, классический EGR просто обедняет топливную смесь и позволяет сэкономить немного топлива, уменьшая при этом вредные выбросы. Такую систему улучшают. К примеру, вводят в нее датчик положения клапана EGR, а также вакуумный клапан переключения системы. К несчастью, рассмотреть все возможные компоновки системы в рамках одной статьи практически невозможно. Автолюбителю достаточно понимать основные особенности работы такой системы, а также знать о ее неисправностях. О последних мы вскоре расскажем, а пока попытаемся разобраться, почему системы для бензиновых и дизельных агрегатов имеют отличия.

Необходимость клапана ЕГР

Во всех типах двигателей клапан ЕГР (EGR) служит для обеспечения стабильной работы в любом режиме, автоматически регулируя качество топливной смеси:

  • при первом запуске и прогреве;
  • при работе на стабильных оборотах;
  • при частичной или малой нагрузке;
  • во время работы при высоком или низком атмосферном давлении.

Применение ЕГР позволяет получить дополнительные преимущества, которыми пользуются инженеры при конструировании ДВС:

  • удалось сделать более поздний впрыск топлива, что привело к более равномерной и экономной работе мотора, без его перегрева;
  • выхлопные газы, попадая в камеру сгорания, быстрее нагревают двигатель;
  • ЕГР-клапан снижает насосные потери, характерные для бензиновых вариантов двигателей за счет повышенного разрежения газа за дроссельной заслонкой.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

  1. Механический способ глушения клапана.
  2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
Извлекают прокладку, расположенную на месте крепления клапана.
Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
Обратная установка клапана с применением прокладки и заглушки

Затяжка болтов производится с особой осторожностью из-за их хрупкости.
Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Чистка клапана ЕГР

Зачастую восстановить работу системы EGR можно простой чисткой устройства. Чаще других с этим сталкиваются владельцы автомобилей Опель, Шевроле Лачетти, Ниссан, Пежо.

Ресурс работы различных систем EGR составляет 70 — 100 тыс. км.

При чистке пневмоклапана EGR необходимо от нагара очищать седло и шток. При чистке ЕГР с управляющим электроклапаном, как правило, очищается фильтр, защищающий вакуумную систему от загрязнения.

Для чистки вам понадобятся следующие инструменты: рожковые и накидные ключи, два очистителя карбюратора (пенный и в виде спрея), крестовая отвертка, притирочная паста для клапанов.

Чистка клапана ЕГР

После того, как вы нашли где стоит клапан ЕГР, необходимо откинуть клеммы с аккумулятора, а также разъем с него. Далее с помощью ключа откручиваем болты, на которых держится клапан, после чего достаем его. Внутренности устройства нужно замочить промывкой для карбюратора.

Нужно промыть канал в коллекторе с помощью пенного очистителя и трубки. Процедуру необходимо выполнять в течение 5…10 минут. Причем повторить ее до 5 раз (в зависимости от уровня загрязнения). В это время замоченный заранее клапан откис и готов к тому, чтобы его разобрать. Для этого откручиваем болты и выполняем разборку. После чего с помощью притирочной пасты выполняем притирку клапана.

Когда притирка выполнена, необходимо все тщательно вымыть, и накипь, и пасту. Далее нужно все тщательно высушить и собрать. Также обязательно стоит проверить клапан на герметичность. Это производится при помощи керосина, который наливается в одно отделение. В течение 5 минут ждем, чтобы керосин не перетек в другой отсек, или на обратной стороне, не появились намокрения. Если это произошло, значит клапан притерся не герметично. Для устранения неисправности необходимо повторить описанную выше процедуру. Сборка системы выполняется в обратном порядке.

Вред и польза от клапана ЕГР

Система EGR в первую очередь предназначена для очищения выхлопных газов, уменьшению их токсичности. Наиболее часто рециркуляция встречается на дизельных ДВС, так как вопрос снижения уровня CO в выпускном тракте наиболее актуален для дизелей. Но если почитать на форумах отзывы российских автовладельцев, становится понятно, что пользы от СРВГ практически нет никакой. Из минусов системы (при закоксовке каналов) хозяева автомобилей отмечают:

  • преждевременный износ деталей поршневой группы при засоренной системе ЕГР;
  • провалы при резком увеличении оборотов, снижение мощности;
  • повышенный расход топлива.

То, что топлива при неисправной СРВГ расходуется больше, логично – мотор работает на примеси сажи и копоти, поэтому топливовоздушная смесь хуже сгорает. Система ЕГР неплохо работает на новых двигателях, но по мере износа деталей ДВС она приносит только вред.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
