Что такое электромагнитный клапан холостого хода

Вакуумный электромагнитный клапан ваз

Клапаны объединены в отдельный блок и размещены на впускном трубопроводе двигателя. Штуцер этого блока при помощи резиновой трубки сообщен с воздушным фильтром. Клапаны -нормально закрытые. Во включенном состоянии они пневматически связывают впускной трубопровод 8 через воздушный фильтр с атмосферой. Электромагниты обоих клапанов снабжены электрическими выводами для подключения к электронному блоку управления. Запорные элементы клапанов перекрывают седла. Блок управления имеет выводов и соединен с электропроводкой автомобиля с помощью шестиконтактного разъема. Первый контакт (сверху вниз) предназначен для подключения блока питания с номинальным напряжением 12 В, второй – с массой автомобиля, третий обеспечивает связь с клапаном, четвертый – с клапаном, пятый – с выключателем, а шестой – с катушкой зажигания.

Экономайзер принудительного холостого хода. ЭПХХ обеспечивает отключение подачи топлива через систему холостого хода во время движения автомобиля под уклон, во время торможения автомобиля двигателем, при переключении передач, а также при остановке двигателя.

Различают два типа ЭПХХ : с электронной системой, устанавливаемой на карбюраторах К-90 грузовых автомобилей ЗИЛ -431410 ( ЗИЛ -130), и электронно-пневматической системой, устанавливаемой практически на всех моделях карбюраторов современных легковых автомобилей. Этими системами оснащены карбюраторы типа „Озон” мод. ВАЗ -2105,. -2107, типа „Солекс” мод. 2108, К-151 для двигателей ЗМЗ -402.10, -4021.10, карбюраторы ДААЗ -2140, -2141 для автомобилей „Москвич”, а также карбюратор К-133 для двигателя МеМЗ-245.

Принципиальная схема ЭПХХ легковых автомобилей представлена на рис. 2. ЭПХХ содержит запорный электромагнитный клапан, концевой выключатель, закрепленный на карбюраторе, и электронный блок, управляемый от частоты импульсов системы зажигания и расположенный в моторном отсеке автомобиля.

Монтажный блок содержит монтажные колодки Ш1-Ш11, к которым подключены выключатель системы зажигания, катушка зажигания через блок управления, концевой выключатель и электромагнитный клапан.

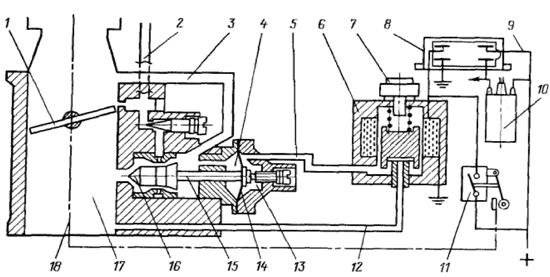

ЭПХХ автомобилей семейства ВАЗ представлен на рис. 3. Он содержит электронный блок управления, связанный электрической цепью с источником питания, катушкой зажигания, микропереключателем (датчиком положения дроссельной заслонки), размещенным на корпусе карбюратора и кинематически связанным с рычагом дроссельных заслонок. Запорный элемент выполнен в виде профильной иглы, обеспечивающей на режимах активного холостого хода необходимый закон подачи топлива через регулируемое сечение распылителя. Ход диафрагмы ЭПХХ регулируют с помощью винта качества горючей смеси. Количество подаваемого топлива регулируют с помощью винта количества.

Электропневмоклапан имеет три штуцера: центральный (входной), сообщенный с впускным трубопроводом, боковой и атмосферный и два запорных элемента, снабженных войлочными фильтрами к размещенных на сердечнике электромагнитного клапана.

Первый запорный элемент с фильтром выполнен нормально закрытым и служит для разобщения центрального штуцера от бокового, сообщенного пневматической связью со штуцером экономайзера.

Второй запорный элемент с фильтром, нагруженный пружиной, выполнен нормально открытым и служит для разобщения штуцера относительно атмосферного штуцера.

Электромагнитный клапан содержит катушку, связанную электрической цепью с блоком управления.

Наддиафрагменная полость запорного элемента имеет пневматическую связь через штуцер с впускным трубопроводом и через штуцер с атмосферой.

Поддиафрагменная полость пневмоклапана через канал сообщена с задроссельным пространством карбюратора.

Микропереключатель имеет нормально замкнутые контакты. При полностью отпущенной педали управления дроссельной заслонкой толкатель (кнопка) утоплен, и его контакты разомкнуты. При нажатии на педаль дроссельной заслонки толкатель переключателя высвобождается, и контакты переключателя замыкаются, что приводит к протеканию тока через обмотку катушки независимо от блока управления.

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
Отверткой для разработки прокручиваем колесико.
Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

Откручиваем два винта. Достаем сломанный узел.
Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

отвертка крестовая;
отвертка плоская.

Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
Ослабив хомут, снимаем шланг на впускной трубе.
Демонтируем дефектный прибор, открутив два болта.
Производим замену прибора.
Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
Не исключено, что новая запчасть оказалась бракованной.
Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

при работе двигателя на холостом ходу;
при торможении двигателем;
после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Читать также: Выжимной подшипник камаз 4310

Клапан электромагнитный карбюратора ВАЗ 21083

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Помимо обычных ручных вентилей в магазине также можно увидеть соленоидный электромагнитный клапан автоматического действия. Он позволяет не только управлять током жидкостей и газов в трубопроводах на расстоянии, но и автоматизировать этот процесс.

Такие устройства различаются по внутренней конструкции и назначению. Однако принцип работы у всех них одинаков – закрытие/открытие крана происходит за счет срабатывания электромагнита.

В этой статье рассмотрим, зачем нужен такой клапан и как он работает. Также поговорим об основных разновидностях соленоидных электроклапанов.

Методы диагностики РХХ

По правилам проверка автомобильного РХХ проводится на особом стенде. Он зачастую встречается лишь в крупных автотехцентрах. Обращение в них имеет смысл только в экстренных случаях, когда иными способами определить причину поломки не удалось. Обычно выяснить, что деталь сломалась можно и самостоятельно.

Но сначала стоит удостовериться, что сломался именно этот элемент, так как подобные признаки могут встречаться и при иных поломках. Для этого требуется максимально быстро разогнаться на машине. Проводить испытания желательно на свободной большой площадке или пустынном участке дороги, чтобы не помешать другим участникам движения. Если динамические показатели машины не изменились, скорее всего, сломался этот элемент. Если мотор стал хуже тянуть и разгоняться, то потребуется проверка не только регулятора холостого хода, но и диагностика мотора. Такое поведение машины нередко указывает на серьёзные неполадки силовой установки или на совокупность неисправностей, включая поломку РХХ.

Также нелишне узнать, присутствуют ли какие-либо коды неисправностей на бортовике. Найденные ошибки можно расшифровать на специальных сайтах в Интернете. По ним можно понять, связана ли поломка с РХХ или нет.

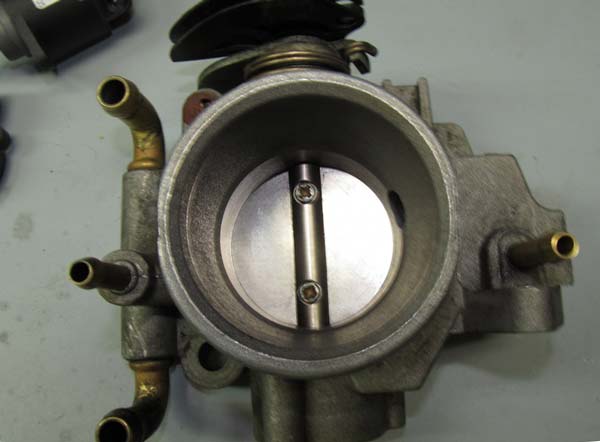

Диагностику датчика рекомендуется начинать с визуального осмотра. На нём нередко можно увидеть нагар и прочие отложения, поломку иглы и других элементов. Неисправная деталь ремонту не подлежит. Поэтому в случае обнаружения внешних дефектов её необходимо заменить. Нагар же можно удалить средством для чистки карбюратора. Этим составом рекомендуется почистить и весь дроссельный узел, так как, вероятнее всего, он тоже загрязнён.

Если видимых повреждений не обнаружено, следует продиагностировать деталь и проводку. Для этого существует несколько способов.

Первый способ. Для него потребуется диагностический сканер и программа для компьютера или ноутбука. Иногда встречаются приложения и для смартфонов. Например, можно взять адаптер адаптер ELM327 и программу OpenDiagMobile. Это устройство простое и недорогое. Сложностей с поиском данной программы обычно не возникает.

В меню рекомендуется установить положение датчика на 20 шагов больше, чем нынешнее. Понаблюдать, как работает клапан.

Второй способ. Бывает, что вышел из строя не сам регулятор, а повреждена проводка. Этот дефект приводит к неправильной работе детали. Чтобы обнаружить проблему, необходимо воспользоваться мультиметром. Измерения производятся так:

Заглушить двигатель;
Перевести измерительное устройство в режим вольтметра;
Удалить разъём с детали;
На мультиметре поставить значения 0–20 Вольт;
Померить напряжение на отключённом разъёме. Оно будет составлять 12 Вольт. Если значение иное, присутствует обрыв проводки. Его следует найти и устранить.

Третий способ. Проверка рхх мультиметром. Прибором, установленным на омметр, замерить сопротивление детали. На тестере установить значение 0–200 Ом. Сначала следует померить сопротивление на выходах A и B, а затем — на C и D. Клемму необходимо отключить. Если РХХ работоспособен, на дисплее высветится 50–55 Ом. А сопротивление между A и C или B и D будет равно бесконечности. Если значения отличаются от указанных, деталь следует поменять.

Четвёртый способ. Удалить датчик и дроссельный узел со своего места. При включении и выключении зажигания, можно будет вживую увидеть, как функционирует деталь. Метод позволяет определить сбои в её работе, подозрительные шумы и звуки.

Причины неисправности ДХХ бывают электрическими и механическими. Деталь чаще всего ломается от времени или из-за низкого качества. На её срок службы влияет регулярность технического обслуживания и особенности эксплуатации автомобиля. Датчик неремонтопригоден. Можно лишь выполнять очистку его элементов от загрязнений. В остальных случаях устранить проблему поможет только замена детали.

Существующие модификации

Как и говорилось выше, карбюратор К-151 имеет множество разновидностей. Самым маленьким топливным жиклёром оснащается карбюратор К151С. В остальном разницы между моделями практически нет, не считая наличия или отсутствия специального выхода для газов. Например, модель К151Д не оснащёна таким штуцером.

Разница также касается типа дросселей. Это может быть троссовый или тяговый вариант исполнения механизма. Некоторые модификации К-151 оснащаются двумя вариантами системы подсоса. Различают устройства с пластиково-гладким и металлическо-ступенчатым сектором.

Подробнее о разнице между модификациями смотрите в таблице.

( 1 оценка, среднее 5 из 5 )

Признаки поломки

Определить неисправность можно по внешним признакам:

Код ошибки на дисплее стиралки.
Вода набирается в бак без остановки.
При запуске машины не слышно звука забора воды.
Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

Отключите СМ от питания.
Перекройте впускной вентиль.
Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
Осмотрите клапан на момент повреждений. Если внешне ничего не видно, снимите прибор.
Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
Теперь отключите проводку.
Открутите болты, крепящие деталь к корпусу СМА.
Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт. При этом секция должна открыться и заполнить емкость водой

Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание. Поэтому работать нужно очень осторожно

При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

Поэтому работать нужно очень осторожно

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.

Настройка и проверка системы запуска

Эта система служит для пуска холодного двигателя и обеспечивает его прогрев примерно на 1,5-2,5 тыс. оборотов. Когда мотор прогревается, система отключается вручную и двигатель начинает работу в режиме холостых оборотов с частотой около 800-900 об/мин.

Второй важный зазор — между воздушной заслонкой и стеной первичной камеры. При закрытой заслонке этот зазор должен составлять около 5-5,5 мм. Регулируется он винтом, который находится под латунной резьбовой заглушкой на корпусе вакуумного регулятора положения воздушной заслонки. Проверка работоспособности системы пуска проводится при установленном воздушном фильтре и на холодном двигателе.

Устройство

Конструктивная схема ЭМК включает соленоид со стержнем, оболочку, плунжер и корректирующий поток. Ток поступает прямиком на клапанную катушку клапана, воздействуя на магнитный стержень. Такой процесс становится источником закрытия/открытия системного клапана.

Сердечник ходит внутри полой трубы катушки соленоида, чем вызывает расширение клапанного устройства. По сути, это такой же запорный механизм, но без механической силы. Вся эта работа реализуется с помощью ЭМК, на который подаётся напряжение.

Статья в тему: Определяем реальный расход топлива Hyundai Solaris на 100 км по отзывам автовладельцев

ЭМК функционирует под контролём особого узла, называемого «блоком управления». Этот механизм беспрерывно исследует работу ДВС, базируясь на показаниях датчиков. После этого соответствующие указания передаются непосредственно ЭПХХ. В свою очередь, клапан за счёт движения штока открывает или запирает каналы до момента, когда поступление бензина в режиме ХХ уже необходимо.

Блок управления ЭМК

Представить работу ЭПХХ можно и так:

датчики ТОЖ, ТЗВ, оборотов силовой установки и ПДЗ передают информацию на ЭБУ;
в свою очередь блок посылает импульсы на шаговый двигатель, индикатор температуры и отключающий при превышении оборотов клапан.
