Передняя подвеска Форда Фокус 2: диагностика неисправностей, схемы ремонта
Передняя подвеска автомобиля Форд Фокус 2 рычажно-пружинная, независимая, тип Макферсон. Состоит из подрамника, поворотного кулака со ступицей, рычага с шаровой опорой и сайлентблоками, амортизаторной стойки и штанги стабилизатора поперечной устойчивости со стойкой.
Большинство элементов конструкции передней подвески рассчитаны примерно на 100 тысяч километров пробега без ремонта, кроме подшипника ступицы, который надо менять через 50–60 тысяч километров. При этом подшипник ступицы, сама ступица и поворотный кулак не разбираются и узел меняется целиком. По причине неудовлетворительного состояния дорог в нашей стране, пробег передней подвески уменьшается вдвое. После каждых 20 тысяч километров пробега или удара во время переезда через особо глубокие ямы на высокой скорости необходимо проверять состояние передней подвески. Проблема, которая чаще всего возникает с передней подвеской Форд Фокус 2 – это шумовой эффект (стук) при проезде неровностей.
В чем причина такой ощутимой разницы в цене?
Все дело в том, что конструкция передней подвески Форд Фокус 2 достаточно распространенная и простая. Она состоит из амортизационной стойки с пружиной, рычага, оснащенного шаровым наконечником, стойки стабилизатора и рулевого наконечника. Это всем известный тип «МакФерсон». Кстати, там недалеко, располагается и топливный фильтр Форд Фокус 2, как раз под капотом.
С задней подвеской Форд Фокус 2 дело обстоит намного сложнее. Она – многорычажно-пружинная (на каждой стороне есть по 1 продольному и по 3 поперечных рычага), независимая. Помимо прочего, подвеска оснащается стабилизатором поперечной устойчивости и телескопическими амортизаторами.
Коробка передач
В модельном ряду использовались две механические (MTX-75 и IB5) и одна автоматическая коробки передач. Обе МКПП довольно надежные, а наибольшее распространение получила IB5. С возрастом растет вероятность износа подшипников и синхронизаторов. В IB5 наиболее уязвимы шестерни 5-ой передачи. Они расположены в самом верху коробки, и поэтому потеря даже 200 мл масла “обезвоживает” шестерни, что приводит к износу.
АКПП 4F27E – вполне выносливая, а до первого серьезного ремонта служит 250-350 тыс. км. Соленоиды сдаются несколько раньше – на отрезке 150-250 тыс. км. Это один из немногих автоматов, который можно перебрать, не снимая с машины. Для капитального ремонта потребуется около 50-70 тыс. рублей.
Неисправности задней подвески Форд Фокус 1 и 2
Задняя подвеска Форд Фокус
Автомобили Форд Фокус 1 и 2 славятся своей отличной управляемостью и устойчивостью на дорогах. Это обусловлено удачной конструкцией, точно просчитанной инженерами Форд.
Недостатки
Существенным недостатком является сложность конструкции, в Форд Фокусе 8 рычагов и 14 сайлентблоков. Средний ресурс такой подвески 100 тысяч километров. Причем, при неисправности одного или нескольких сайлентблоков, кинематика подвески меняется, и остальные сайлентблоки начинают получать дополнительную нагрузку, что приводит к ускоренному износу.
Конструкция
На автомобиле установлены 2 продольных рычага, на которые крепятся ступицы задних колёс. Передняя часть продольного рычага закреплена через сайлентблок, задняя часть жестко закреплена к кузову. Поперечные рычаги представлены тремя видами. Верхние (серповидные), средние (косточки) и нижние (лодочки) крепятся одной стороной к продольным рычагам, а второй стороной к подрамнику и кузову. Самые уязвимые элементы — это сайлентблоки продольных рычагов «бабочки», верхние «серпы» и «косточки». «Лодочки» под пружины менее уязвимы. Сам же продольный кулак требует замены только при искривлении, например при аварии.

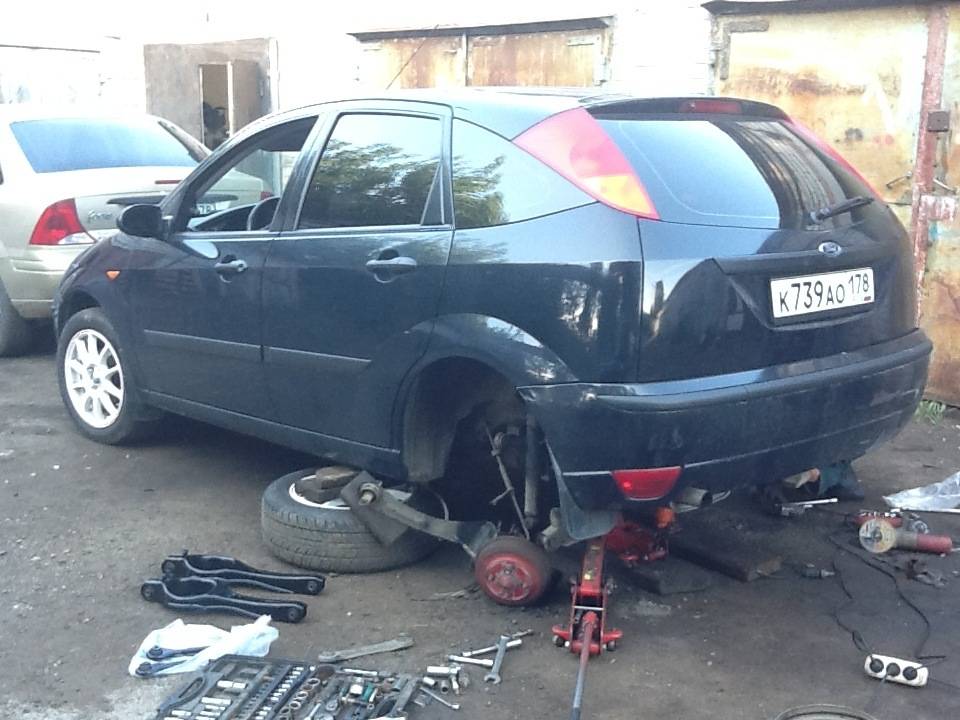

Как ремонтировать заднюю подвеску?
Во первых, нужно определить состояние всех элементов. Бывает, что требуют замены только определенный рычаг, например «косточка». Они меняются парой, левый и правый.
Бывает, что вся подвеска ходит ходуном, все сайлентблоки расшатались. Нужно понимать, что сами рычаги не могут износиться, сломаться. Могут износиться только резино-металлические сайлентблоки. Есть возможность снять все рычаги, приобрести для них сайлентблоки, запресовать и установить на автомобиль. Такой вид ремонта не практичен, потому что его стоимость может легко превысить 10.000 рублей, а гарантии на сайлентблоки никто не даст. Тем более что сайлентблоки для задней подвески Форд Фокуса делают в основном китайские фирмы. Этот ремонт делать выгодно только смостоятельно, например если Вы автомеханик с инструментом. Второй вариант ремонта – замена поперечных рычагов на новые, и замена сайлентблоков кулаков. Этот вариант стоит дороже по запчастям (12-15 тысяч за комплект подвески) но сам ремонт стоит дешевле (4-6 тысяч) и надёжнее. Все-таки, запрессованные на заводе сайлентблоки более надёжны.
Задняя подвеска Форд Фокус 2 кстати, продается целым комлектом – 6 рычагов, набор болтов. Узнать цены на запчасти подвески Форд Фокус 2 Вы можете тут http://ford-partly.ru/products/category/2198405 .
Небольшие нюансы- после замены необходимо сделать сход-развал на специальном стенде. При откручивании развальных болтов, а их 2 штуки, их необходимо поменять (стоят от 500 рублей за 1 штуку).
Трансмиссия
У 5-ти ступенчатой механической коробки передач могут со временем течь сальники. А также коробка может потребовать, чтобы троссовый привод отрегулировали, также может потребоваться замена пружины на рычаге переключения передач.
А в основном, механическая коробка очень надежная, во время работы создает немного шума, но отработать она может не меньше, чем двигатель. Спокойно переживет 2 замены сцепления, каждая из которых обойдется в 250 долларов. Что касается коробки-автомат, то и она тоже довольно надежная, в американских версиях надо просто в ней менять масло раз в 50000 км. А на европейских автоматах, как и в механике масло можно не менять.
Замена задней стойки стабилизатора
Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.
Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:
- откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
- затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
- раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.
Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:
- очистить резьбу на стойке стабилизатора от грязи;
- побрызгать на нее WD40;
- подождать 15-20 минут, чтобы остатки грязи «отъелись».
Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.
В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.
Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.
Скандинавский свет
В новых автомобилях все чаще предусматривается скандинавский свет, подразумевающий автоматическое включение фар.
Такая функция удобна, но в Форд Фокс 2 она не предусмотрена. Хотя, в рестайлинговой и ряде других версий можно активировать ее вручную.
Для работы вам необходимо собрать:
- набор ключей;
- 4-контактное реле (к примеру, от ВАЗ 98.3747);
- пассатижи;
- провода;
- предохранители на ток в 10 и 20 А;
- разъемы.
Как только инструмент подготовлен, переходите к активации опции.
Сделайте следующее:
- Отбросьте клеммы от АКБ, чтобы избежать случайного короткого замыкания.
- Откройте крышку блока с предохранителями, который находится под вещевым ящиком справа.
- На место реле R15 ставим 3747.
- В гнезда 135 и 113 (на схеме ниже) ставим предохранители на 20А и 10А соответственно.
- Между пинами 1 и 26 кидаем короткую перемычку.
- Закрепите к проводу разъемы и поставьте все в блок, в том числе реле.
- Закройте крышку блока и подключите клеммы к АКБ.
После этого убедитесь в наличии скандинавского света на Форд Фокус 2. Если лампы головного света срабатывают, значит, работа сделана правильно.
Если сложно, можно обратиться к автоэлектрику, у многих в этом деле рука уже набита и все сделают быстро и качественно.
Дизайн
Данная модель выпускалась в нескольких кузовах:
- Четырехдверный седан.
- Трехдверный хетчбек.
- Пятидверный хетчбек.
Внешне машина выглядит весьма симпатично — говорят отзывы. Но выделиться из потока на этом авто у вас вряд ли получится. Спереди — динамичный силуэт с миндалевидными фарами и рельефным бампером. Лобовое стекло слегка заходит на крышу.
Отличительная черта «Фокуса» второго поколения — мускулистые колесные арки. Они придают автомобилю более выразительный вид. В зависимости от комплектации здесь могут быть установлены 15- или 16-дюймовые колеса. Обворожительные конфетки вызывающей внешности готовы открыть свой ротик для получения порции живой мужской силы, раздвинуть свои ножки для нежных поцелуев и жестких проникновений. Индивидуалки из Уфы https://dosug102.com положительно воспримут любые твои начинания, всячески подыгрывая и помогая реализовывать спрятанные глубоко в душе мечты и желания. Но любители стайлинга умудряются ездить и на 18-дюймовых дисках.
Техобслуживание Форд Фокус 2
Если вы умный автовладелец, то наверняка не хотите тратить время и деньги на ремонт Форд Фокус 2. Для этого достаточно вовремя проводить техобслуживание Форд. Затраты на ТО заведомо перекроют расходы на всевозможный ремонт.
К числу популярных процедур, входящих в перечень техобслуживания Форд Фокус 2, относится, в первую очередь, замена ремня ГРМ. Процедура несложная, отработанная. В нашем автосервисе есть магазин автозапчастей Форд, а также основных расходных материалов для проведения техобслуживания и ремонта Форд Фокус 2.
Также к популярным процедурам ТО Форд Фокус 2 относится замена передних колодок, замена свечей и замена масла в двигателе, замена салонного фильтра, замена антифриза.
Устройство задней подвески
Устройство задней подвески довольно простое. Она включает в себя следующие элементы:
- Амортизатор
- Подрамник
- Пружины
- Продольный, нижний передний и задний рычаги
- Регулировочный болт
- Тормозной щит
- Стабилизатор поперечной устойчивости
- Сайлентблок.
Как уже было сказано выше, задняя подвеска независимая и оснащается множеством элементов. При торможении продольные рычаги принимают на себя появляющиеся силы. Поперечные рычаги начинают действовать, когда Форд Фокус наезжает на препятствие.
Продольные рычаги закреплены на кузове двумя болтами, между которыми установлен сайлентблок. На задней его части стоит ступичный узел колеса, который держится на 4 винтах. Что касается ступичного узла, то он имеет в своей конструкции ступицу, подшипник и датчик скорости Форд Фокус 1, входящий в состав АБС. Пружины ставятся на нижние рычаги, для которых создаются специальные чашки для опоры с резиновыми прокладками. Сверху есть такие же чашки в подрамнике.
Амортизаторы фиксируются следующим образом: верхняя опора к кузову, а нижняя – к продольному элементу болтом. Совместно с пружинами они дают возможность колесам двигаться в вертикальной плоскости и гасят колебания кузова.
Стабилизатор поперечной устойчивости включает в себя:
- Подушки.
- Скобы.
- Буфер.
- Штанги.
- Гайки с шайбой
- Верхняя и нижняя подушка.
Он используется для уменьшения кренов и повышения общей поперечной устойчивости автомобиля. К подрамнику он крепится за счет штанги и скоб, просунутые через резиновые подушки.
Наиболее часто из строя выходят нижние задние рычаги, к которым крепятся пружины, точнее сайлент-блоки. Как правило, ремонт такой поломки предполагает замену рычага целиком, однако это стоит довольно дорого.
Сборка
ПРЕДОСТЕРЕЖЕНИЕ: Перед сборкой погрузите двойной синхронизатор в сборе в чистую трансмиссионную жидкость механической коробки передач.
1. Перед сборкой тщательно очистите и проверьте все рабочие поверхности и нанесите на них чистую трансмиссионную жидкость для механической коробки передач.
2. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо внутреннего кольца подшипника вторичного вала.
Установите внутреннее кольцо подшипника вторичного вала.
- Равномерно нагрейте внутреннее кольцо подшипника приблизительно до 80°C и установите его на вторичный вал.
- Установите стопорное кольцо.
3. ПРИМЕЧАНИЕ: Соберите ступицу синхронизатора в соответствии с отметками.
Соберите ступицу синхронизатора.
- 1. Ступица синхронизатора
- 2. Установите муфту синхронизатора на ступицу синхронизатора.
- 3. Установите сухари синхронизатора.
- 4. Установите пружину синхронизатора.
4. ПРИМЕЧАНИЕ: Используйте новое пружинное кольцо шестерни первой передачи и передачи заднего хода.
Установите шестерню первой передачи и передачи заднего хода, синхронизатор и синхронизатор в сборе.
- 1. Шестерня первой передачи.
- 2. Внутреннее кольцо синхронизатора
- 3. Конусное кольцо синхронизатора
- 4. Наружное кольцо синхронизатора
- 5. Установите синхронизатор первой и второй передачи и шестерню передачи заднего хода.
- 6. Установите стопорное кольцо.
5. ПРИМЕЧАНИЕ: Перед установкой на вторичный вал соберите синхронизатор в сборе.
Установите шестерню второй передачи с синхронизатором в сборе.
- 1. Наружное кольцо синхронизатора
- 2. Конусное кольцо синхронизатора
- 3. Внутреннее кольцо синхронизатора
- 4. Шестерня второй передачи
- 5. Стопорные кольца
- 6. Стопорное кольцо
6. ПРИМЕЧАНИЕ: Показан двойной синхронизатор, это элемент для замены при обслуживании.
Соберите синхронизатор третьей передачи в сборе.
- 1. Шестерня третьей передачи.
- 2. Внутреннее кольцо синхронизатора
- 3. Конусное кольцо синхронизатора
- 4. Наружное кольцо синхронизатора
7. Установите кольцо синхронизатора третьей передачи на шестерню третьей передачи.
- 1. Шестерня третьей передачи.
- 2. Конусное кольцо синхронизатора
- 3. Наружное кольцо синхронизатора
8. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо синхронизатора третьей и четвертой передачи в сборе.
ПРИМЕЧАНИЕ: Установите муфту синхронизатора таким образом, чтобы кольцевая канавка была обращена вниз, а малый выступ ступицы был обращен вверх.
Установите синхронизатор третьей и четвертой передачи в сборе.
- 1. Установите синхронизатор, синхронизатор третьей и четвертой передачи в сборе и шестерню третьей передачи.
- 2. Установите стопорное кольцо.
9. ПРИМЕЧАНИЕ: Установите новое пружинное кольцо роликового подшипника.
ПРИМЕЧАНИЕ: Установите роликовый подшипник таким образом, чтобы кольцевая канавка была обращена наружу.
Используя специальный инструмент и соответствующий пресс, установите шестерню четвертой передачи и роликовый подшипник.
- 1. Установите кольцо синхронизатора и шестерню четвертой передачи.
- 2. Используя соответствующийпресс , установите роликовый подшипник.
- Установите стопорное кольцо.
Трансмиссия
У 5-ти ступенчатой механической коробки передач могут со временем течь сальники. А также коробка может потребовать, чтобы троссовый привод отрегулировали, также может потребоваться замена пружины на рычаге переключения передач.
А в основном, механическая коробка очень надежная, во время работы создает немного шума, но отработать она может не меньше, чем двигатель. Спокойно переживет 2 замены сцепления, каждая из которых обойдется в 250 долларов. Что касается коробки-автомат, то и она тоже довольно надежная, в американских версиях надо просто в ней менять масло раз в 50000 км. А на европейских автоматах, как и в механике масло можно не менять.
Ремонт передней подвески Форд Фокус 2
Ремонт передней подвески Владельцы Форд Фокуса 2 могут жаловаться на неисправности своего автомобиля, имеющие место быть в любом транспорте, но говорить что-то плохое по поводу качества как передней, так и задней подвесок – права на это не имеет никто. Разработчики Ford Focus 2 в этой категории постарались действительно на славу. Однако, с течением времени, автовладельцы Фокуса так или иначе встанут перед вопросом, что же поделать с автомобилем: отдать на ремонт в автомастерскую либо же попробовать починить все самостоятельно. И также заднею подвеску.
передняя подвеска форд фокус 2
В любом случае, восстановление столько важной детали, как передняя подвеска Форд Фокуса 2, будь то рестайлинг или ремонт, неизбежно – все, рано или поздно, приходит в негодность и у всего имеется свой срок. У подвески подобная терминология измеряется в пройденных километрах
Большая часть составляющих передней подвески способны «провезти» вас порядка 80-100 тыс. км.

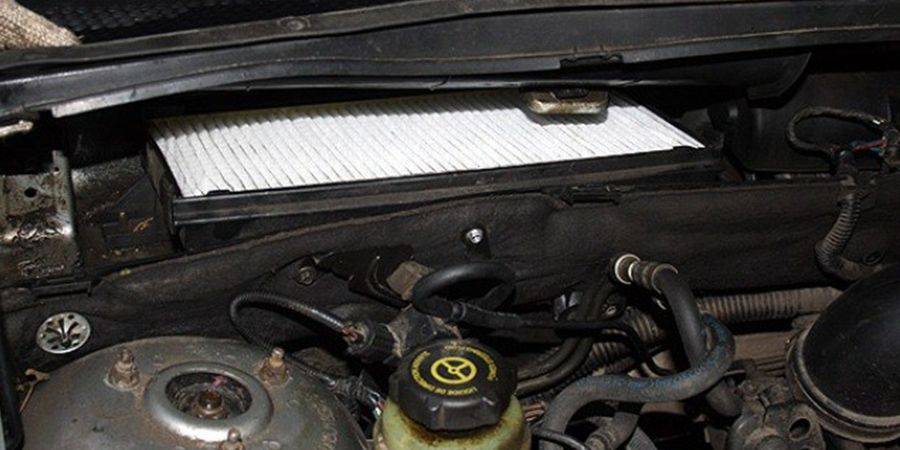

Как производится замена фильтра салона на Focus 1?
Многим владельцам сложно определиться с тем, где находится салонный фильтр Форд Фокус 1. Располагается фильтрующее устройство с пассажирской стороны. Добраться до него можно со стороны подкапотного пространства. Расположена защитная пластиковая деталь, накрывающая корпус фильтра, в области установки бачка гидроусилителя
Сразу нужно заметить, что все работы стоит выполнять очень осторожно. Иначе можно сломать один из элементов крепления, что нейтрализует всякие варианты выгоды от самостоятельного выполнения данной работы
Процесс замены фильтрующего устройства выглядит следующим образом:
С помощью отвертки аккуратными движениями отстегните защелки пластиковой накладки, которая располагается в районе лобового стекла под крайней частью капота
Нужно действовать осторожно, защелки очень часто ломаются.
Далее руками отбрасывайте переднюю крышку корпуса воздушного фильтра на себя. Не спешите вынимать фильтр, посмотрите, как он установлен и запомните его положение, а лучше сфотографируйте.
Установите новый фильтр
Для этого посмотрите на самом фильтре направление потока воздуха (указано с пометкой Airflow)
Установите фильтр в корпус стрелкой с направлением потока, указывающей вниз.
Вставляйте фильтрующий элемент максимально аккуратно, чтобы не повредить его рабочую часть, а также обратите внимание на отсутствие зазоров или неправильно вставленных частей очистителя.
Руками защелкните переднюю крышку корпуса фильтра. Она защелкивается немного туго, очень часто исполнители оставляют крышку открытой, не защелкнув ее до конца
Это снижает эффективность очистки воздуха и приводит к попаданию пыли на сам фильтр.
Установите пластиковую панель, которую снимали на первом этапе. Также качественно защелкните ее и проверьте надежность монтажа.
Ничего сложного в этой процедуре нет, но нужно выполнить все правильно и качественно. Если вы проведете работу без проверки качества установки и защелкивания деталей, вполне возможны проблемы, связанные с пропусканием воздуха, некачественной очисткой воздуха в салоне. Выбирайте качественные фильтрующие элементы по VIN-коду для вашей машины, иначе устройство не подойдет по форме или будет люфтить в корпусе.
Также можете посмотреть видео по процессу замены:
Замена шаровой опоры Форд Фокус 2
Передний рычаг подвески (РП) продается в автомагазинах в сборе с сайлентблоками и шаровой опорой, но если сам РП еще в хорошем состоянии, а шаровая опора люфтит, нет смысла менять весь рычаг целиком. Менять опору на РП несложно, выполняем такую работу в следующем порядке:
- снимаем рычаг с автомобиля;
- берем электродрель со сверлом на 9 мм, высверливаем клепки приблизительно наполовину, до конца клепки высверливать не нужно;
с помощью зубила и молотка сбиваем клепки;
вынимаем шаровую опору из рычага;
новую деталь устанавливаем на болты с гайками.
- TRW;
- NK;
- Sidem;
- Fenox;
В упаковке вместе с самой деталью идут три гайки с тремя болтами крепления опоры к рычагу, а также гайка крепления опоры к поворотному кулаку. Это очень удобно – не нужно искать крепеж при замене детали.
Расположение узлов и агрегатов Форд Фокус 1
Расположение узлов и агрегатов в моторном отсеке Форд Фокус 1 с двигателем Zetec-E (вид сверху):
1 — расширительный бачок системы охлаждения двигателя, 2 — бачок гидропривода усилителя рулевого управления; 3 — клапан продувки адсорбера; 4 — регулятор давления топлива; 5 — топливная рампа; б — дроссельный узел; 7 — наконечники свечей зажигания; 8 — воздуховод; 9 — модуль зажигания (катушка зажигания); 10 — бачок гидроприводов тормозной системы и сцепления с датчиком аварийного уровня жидкости; 11 — датчик массового расхода воздуха; 12 — дополнительный монтажный блок; 13 — воздушный фильтр; 14 — воздухозаборник; 15 — крышка заливной горловины бачка стеклоомывателей; 16 — сапун коробки передач;17 — аккумуляторная батарея; 18 — корпус термостата; 19 — крышка маслозаливной горловины двигателя; 20 — защитный экран; 21 — указатель уровня масла в двигателе (масляный щуп); 22 — насос гидроусилителя рулевого управления; 23 — ремень привода вспомогательных агрегатов; 24 — правая опора силового агрегата; 25 — упор капота
Расположение узлов и агрегатов в моторном отсеке Форд Фокус 1 с двигателем Duratec (вид сверху):
1 — расширительный бачок системы охлаждения двигателя; 2 — бачок гидропривода усилителя рулевого управления; 3 — клапан продувки адсорбера; 4 — указатель уровня масла в двигателе (масляный щуп); 5 — крышка маслозаливной горловины двигателя; б — датчик фазы (датчик положения распределительного вала); 7 — модуль зажигания (катушка зажигания); 8 — бачок гидроприводов тормозной системы и сцепления с датчиком аварийного уровня жидкости; 9 — дополнительный монтажный блок; 10 — воздушный фильтр; 11 — воздухозаборник; 12 — крышка заливной горловины бачка стеклоомывателей; 13 — сапун коробки передач; 14 — аккумуляторная батарея; 15 — патрубок воздушного фильтра; 16 — воздуховод; 17 — дроссельный узел;18 — топливная рампа; 19 — датчик давления в гидроприводе рулевого управления; 20 — ресивер; 21 — генератор; 22 — насос гидроусилителя рулевого управления; 23 — правая опора силового агрегата; 24 — упор капота
Влияние столкновения на кузов
ПРИМЕЧАНИЕ: Элементы автомобиля, такие как полуоси и приспособления для крепления прицепа (трейлера), передают силы. Если автомобиль подвергнулся удару сзади, тогда следует полностью проверить все подсоединяемые элементы кузова и механические элементы (например опоры коробки передач). Следует проверить электронные блоки, чтобы убедиться в правильности их работы.
- Если, например, удар пришелся на передний левый лонжерон, правый лонжерон вследствие жесткости конструкции кузова (наличие поперечины) обычно также подвергается воздействию. Часто длина этого лонжерона не будет изменяться, но вследствие жесткости конструкции кузова он может переместиться из своего исходного положения (часто только очень незначительно). Если присутствуют какие-либо отклонения, обычно это может обнаружиться при проверке величины зазоров между дверью и крылом или при проверке на наличие изменений размеров.
- В случае более серьезных ударов передок кузова не может поглощать всю энергию удара, а зона размещения людей также деформируется. Здесь энергия удара передается через лонжерон к стойке «А» (см. схему). В результате это приводит к деформациям в зоне крыши и дверного порога.
- Кузов реагирует на боковые удары совершенно иначе, когда имеется какая-либо зона смятия. Поскольку зона размещения людей чрезвычайно устойчива, в месте удара имеются сравнительно незначительные местные деформации. Однако, силы удара передаются к полу автомобиля, что часто приводит к повреждению, так называемого, «бананового вида», когда автомобиль при деформировании принимает форму банана по длине его продольной оси.
Энергия удара передается через лонжерон к стойке «А»
| Поз. | № Запасной Части | Наименование |
| 1 | – | Зона деформации – брус крыши |
| 2 | – | Зона деформации – крыша |
| 3 | – | Зона деформации – порог двери |
Обмеры кузова
ПРИМЕЧАНИЕ: При проверке на наличие изменения размеров с обеих сторон следует выбрать одинаковые опорные точки (например, отверстия, кромки, буртики и т.д.).
- Измерительный/ правочный стенд требуется для выполнения точных обмеров пола кузова. Системы измерения делятся на категории по принципу их действия:
- Механическая измерительная система
- Оптическая измерительная система
Измерительное приспособление для измерений кузова
| Поз. | № Запасной Части | Наименование |
| 1 | – | Основная рама |
| 2 | – | Мерная линейка |
| 3 | – | Телескопическая измерительная штанга с измерительным щупом |
| 4 | – | Измерительный мостик |
Получение запасных частей
- Получите все данные по автомобилю, включая тип, идентификационный номер автомобиля, код отделки, буквы идентификации двигателя, данные о первичной регистрации и т.д.
- Определите все металлические элементы, которые нуждаются в замене.
- Определите все подсоединяемые элементы, которые нуждаются в замене, включая малые элементы подобные заклепкам, зажимам и т.д.
- После получения всех запасных частей проверьте их на автомобиле, чтобы удостовериться в том, что они правильны и укомплектованы.
Ремонт с правкой
- Стенды для выверки положения
- Универсальный стенд для правки и измерения
- Сварочный стенд
- Последовательность ремонта зависит от индивидуального плана ремонта (учет любой необходимой работы по разборке).
- Очистите зоны присоединения.
- Закрепите автомобиль на соответствующем стенде таким образом, чтобы в нем не возникли повреждения.
- Подоприте агрегаты, чтобы снять напряжения с кузова.
- Остановитесь, по крайней мере, на трех измерительных/ опорных точках, которые не повреждены и насколько возможно далеко расположены друг от друга (для основной регулировки).
- Проверьте размеры измерительных/ опорных точек.
ПРИМЕЧАНИЕ: Постоянно в процессе правки проверяйте размеры и зазоры.
- Высокопрочная низколегированная сталь имеет большую тенденцию к сохранению ее деформированной формы.
- При необходимости при выполнении правки откройте двери или капот.
- Никогда не прикладывайте тепло при выполнении правки.
- Следуйте инструкциям, данным в разделе «Защитное оборудование/ техника безопасности при выполнении ремонта».
Ремонт систем и узлов Форд Фокус 2
По нашему опыту наиболее частыми причинами для обращения в автосервис являются следующие поломки Форд Фокус 2, требующие ремонта:
Ремонт или замена бензонасоса Форд Фокус 2. Причиной поломки в данном случае может быть засорение бензонасоса частицами, попавшими из топливного бака: пыль, мелкие твердые частицы, даже песок. Вследствие забивания сеточки фильтра топливный насос с затруднениями справляется с забором бензина из бензобака, а ввиду того, что сам бензин охлаждает топливный насос во время работы, то при малом количестве топлива в бензобаке и возросшей нагрузке на бензонасос последний начинает перегреваться и в результате выходит из строя. В этом случае необходимо снять бензобак, снять бензонасос, промыть его, а затем установить в обратном порядке на место. В крайнем случае может потребоваться замена бензонасоса на новый.
Другой частой причиной обращения для ремонта Форд Фокус 2 является замена сцепления. Рекомендованный пробег для замены сцепления Форд Фокус 2 составляет 30 тыс.км. Однако эта цифра приблизительна. При спокойном стиле вождения эта цифра может увеличиться. Однако с заменой сцепления лучше не затягивать.
Также ни один владелец Форд Фокус 2 не застрахован от проблем с коробкой передач. Причем причины поломок у автомобилей с АКПП и с МКПП различаются. Однако единым остается необходимость периодической замены масла в коробке.
Много обращения по поводу ремонта Форд Фокус 2 поступает на тему ремонта ходовой: замена ступицы, сайлентблоков, шрус, шаровой опоры, приводов, амортизаторов.
Что касается электрики, то наиболее частыми являются проблемы, связанные с заменой или ремонтом генераторов и стартеров. Причины поломок бывают самыми разнообразными. Основным признаком неисправности генератора является слабый заряд аккумулятора. Что касается неисправности стартера, то здесь явным признаком является его малая мощность при заводе автомобиля.
Ремонт двигателя — также частая причина обращения в автосервис Форд для ремонта Форд Фокус 2. Как правило, основной поломкой являются прогоревшие клапана. Основным признаком является «троение» двигателя. К сожалению, для замены клапанов необходимо вскрывать голову двигателя, это трудоемкая и недешевая процедура. Однако откладывать подобный ремонт не стоит ни в коем случае иначе следующий ремонт, который потребуется Форд Фокус 2 — это капитальный ремонт двигателя.
Владельцы Форд Фокус 2, в автомобиле которых установлен кондиционер, иногда сталкиваются с неисправностями автокондиционера. Наш автосервис «Форд-ВАО» проводит всесторонний ремонт кондиционеров, а также заправку кондиционеров Форд Фокус 2.
По части кузовного ремонта уязвимым местом Форд Фокус 2 являются подгнивающие пороги, хотя этот изъян можно отнести к любому автомобилю, разъезжающему по городским дорогам в осенне-весенний период.
Что касается рулевого управления, то рулевая рейка — один из самых надежных элементов Форд Фокус 2 и нареканий практически не вызывает. Чего нельзя сказать о гидроусилителе руля. Замена или ремонт ГУР — довольно частая причина обращений при ремонт Форд Фокус 2: из-за неудачной конструкции попросту перетирается шланг высокого давления и его необходимо заменить.
В выхлопной системе Форд Фокус 2 слабым звеном является катализатор, который в случае порчи необходимо заменить на новый.
Выше перечислены наиболее частые причины обращений владельцев Форд Фокус 2 за ремонтом, однако в целом автомобиль крайне надежен, чем и заслужил свою популярность.
Проблемы эксплуатации
Владельцу Фокус 1 стоит быть готовым к проблемам, связанным с:
- Ресурсом отдельных узлов силового агрегата.
- Коробкой передач.
- Салонной электрикой и работой датчиков.
Ресурс мотора: сколько ходят движки Focus
Начиная с 1 поколения, Форд оснащается несколькими видами агрегатов, часть из которых считается более надежными, а некторые подверженными разным болячкам. Наиболее лучшим из всех считается ДВС Zetec 1 6, мощностью 100 л.с. Его единственная проблема — ресурс ремня ГРМ, который не превышает 80 000 км. А вот более массовый двигатель 1 8 имеет больше болячек. Он склонен к перегреву и потреблению большого количества масла. 2-литровый агрегат тоже не блещет надежностью и покупателям Фокуса 1 ее в целом рекомендуют избегать.
С появлением второго поколения Фокуса, многие недостатки моторов были устранены, а также добавился более экономичный на 1 4 литра. Благодаря изменениям в конструкции, ранее аутсайдеры, двигатели на 1 8 и 2 литра стали лидерами. Но часть минусов все же осталась:
- ремень ГРМ изнашивается после 100 000 км;
- прокладку крышки клапана надо менять после 100 000 км;
- быстро изнашивается верхняя гидравлическая опора.
У турбодизеля два главных недостатка:
- Необходимость замены заводских муфт фазовращателей.
- Ресурс форсунок впрыска не превышает 100 000 километров.
Двухмассовый маховик двухлитрового агрегата, стоимостью 30 000 руб, изнашивается уже при 100 000 км пробега.
Проблемы с коробкой робот
По сравнению с многими другими моделями, агрегат у Focus считается одним из самых надежных. Совсем без нареканий не обошлось. Заметны минусы у механических КПП серии IB5, установленных на авто с 1 6 и 1 8-литровыми моторами. У них ломается ось сателлитов в дифференциале. Также при высоких нагрузках растет опасность появления пробоины в картере. У всех механик есть склонность к возникновению проблем с подшипником первичного вала, который следует сразу заменить при обнаружении посторонних шумов.
Самой надежной среди механических коробок считается MTX75, устанавливаемая на машине с двухлитровой силовой установкой. Единственным заметным минусом является склонность сальников к течи. Необходимо своевременно менять масло.
Сложности эксплуатирования Фокус универсал
Главная особенность Ford в кузове универсал связана с дверью багажника. Установленные на ней амортизаторы плохо справляются с холодом и становятся очень хлипкими уже при -5. Всегда есть опасность, что дверь багажника упадет на голову.
Проблемы с электрикой
Из всего оборудования Фокус чаще ломается система подогрева сидения. Она же самая дорогая. Ресурс резистора не превышает 50 000 километров, о поломке которого сообщит появление неприятного слабого свиста. Владельца модификации с круиз-контролем стоит быть готовыми к быстрой поломке датчика тепла в салоне, а также нитей обогрева зеркал. У седанов часто возникают сложности со жгутом электропитания фонарей на крышке багажника. Менять лампочки фар в Фокусе сложно из-за необходимости снятия всего элемента.
Первое поколение (1998 — 2005)
Автомобили первого поколения получили широкое распространение на территории России после открытия в 2002 году в городе Всеволожске Ленинградской области завода по сборке автомобилей Ford. Несмотря на это нельзя сказать, что до 2002 года этих автомобилей в стане не было. Их было также достаточно, и это были автомобили европейской сборки (Испания, Германия), а также машины, привезенные из соединенных штатов, которые в большинстве своем оснащались двигателем 2.0 и автоматической коробкой перемены передач. Автомат был четырехступенчатым и поэтому расход топлива на двухлитровой модификации был неприлично высоким и при движении в городе легко доходил до 13, а то и до 15 литров на 100 км.
Выпущенные в России Форд Фокус 1 в основном оснащались двигателем рабочим объемом 1.6 литра и механической трансмиссией. Такие автомобили считались достаточно экономичными, как с точки зрения расхода топлива, так и с точку зрения транспортного налога. Многие владельцы в режиме города укладываются в 10 литров на сотню. Дизайн автомобиля как внутри, так и снаружи для своего времени был передовым.
Далее Вашему вниманию представляю сводную таблицу для Ford Focus 1 в кузове 5‑ти дверный хэтчбек.
| Двигатель и трансмиссия | Расход топлива в городском цикле, л/100км | Расход топлива в загородном цикле, л/100км | Расход топлива в смешанном цикле, л/100км |
| 1.4 (75 л.с.) МКПП | 8,8 | 5,4 | 6,6 |
| 1.6 (100 л.с.) МКПП | 9,4 | 5,4 | 6,8 |
| 1.6 (100 л.с.) АКПП | 10,9 | 6,1 | 7,8 |
| 1.8 (115 л.с.) МКПП | 10,4 | 6 | 7,6 |
| 2.0 (130л.с) МКПП | 11,7 | 6,9 | 8,7 |
| 2.0 (130л.с) АКПП | 13,1 | 7,3 | 9,4 |
