Что значит FSI двигатель: особенности, ремонт, обслуживание

Сравнение TSI и TFSI

Автолюбителей вполне закономерно интересует, в чём же разница между моторами серии TSI и TFSI, поскольку на рынке доступны оба варианта и среди них нужно выбрать лучший.

Говоря о том, в чём между ними разница, стоит сразу сказать, что TSI и TFSI строятся по совершенно разным технологиям.

В случае с TSI компания Volkswagen, а точнее её инженеры, не использовали в качестве основы какой-то старый двигатель атмосферного типа. В этом случае ДВС был разработан с нуля. Здесь предусмотрен впускной коллектор, пара турбин. Причём одна турбина электрического типа и работает, можно сказать, на постоянной основе. Механическая турбина выполнена по классической схеме. Если не вдаваться в подробности, TSI даже можно назвать битурбированным мотором.

Есть ещё одно важное отличие, позволяющее говорить о том, что TSI уступает TFSI. В пользу последнего здесь говорит заимствование основы в виде атмосферного ДВС, а также его модернизация. Это позволило получить более надёжную конструкцию блока цилиндров

Увы, TSI такого преимущества не имеет. Из-за этого последний далеко не всегда может преодолеть отметку в 200 тысяч пройденных километров. Плюс сами турбины проблемные. Они выходят из строя и начинают создавать трудности в работе ДВС. Особенно быстро это становится заметно при нарушении правил обслуживания TSI

Это позволило получить более надёжную конструкцию блока цилиндров. Увы, TSI такого преимущества не имеет. Из-за этого последний далеко не всегда может преодолеть отметку в 200 тысяч пройденных километров. Плюс сами турбины проблемные. Они выходят из строя и начинают создавать трудности в работе ДВС. Особенно быстро это становится заметно при нарушении правил обслуживания TSI.

Хочется ещё добавить один пункт того, чем отличается мотор TSI от TFSI. Их разработкой и модернизацией занимаются разные отделы VAG. В случае с TSI всю работу выполняют специалисты из Volkswagen, Skoda, Seat. Именно на их моторы в основном ставятся эти ДВС. А TFSI стала достоянием бренда Audi, как и FSI.

Важно понимать, что все представленные бренды работают совместно, делятся своими технологиями и разработками. Поэтому увидеть моторы TFSI где-то кроме моделей Audi более чем реально в настоящее время. Понимая существующие различия между двигателями серии TSI и более новыми моторами TFSI, кажется очевидным, в пользу какого из них сделать свой выбор

Ведь отличие рассматриваемого ДВС в плане надёжности, прочности конструкции, эффективности и производительности не оставляют шансов условному конкуренту. Но прежде чем решиться на покупку такого силового агрегата, стоит объективно взглянуть на его сильные и слабые стороны

Понимая существующие различия между двигателями серии TSI и более новыми моторами TFSI, кажется очевидным, в пользу какого из них сделать свой выбор. Ведь отличие рассматриваемого ДВС в плане надёжности, прочности конструкции, эффективности и производительности не оставляют шансов условному конкуренту. Но прежде чем решиться на покупку такого силового агрегата, стоит объективно взглянуть на его сильные и слабые стороны.

Что такое TFSI – расшифровка и особенности технологий

Изначальную технологию данные моторы заимствовали у более старых движков FSI. Очень популярным был мотор VAG 2.0 FSI, который ставили на Skoda, Seat и Volkswagen. Это атмосферный двигатель с непосредственным впрыском топлива в цилиндры. Агрегат получил довольно надежную основу, хорошо проработанную конструкцию и достаточно длительный срок эксплуатации.

TFSI двигатель расшифровывается как Turbo Fuel Stratified Injection. Название показывает, что это турбированный мотор с прямым впрыском топлива в камеры сгорания. Вот некоторые особенности турбомотора:

  1. Измененные поршни. Специально для турбированной версии изменили верхнюю часть поршней, они получили большие выемки для работы при сниженной компрессии.
  2. Повышение эффективности и снижение выбросов в сравнении со старой версией FSI, чтобы вместить новый движок в сложные требования экологических норм.
  3. Изменили конструкторы форму и особенности работы коленвала и шатунов. Изменения коснулись и качества материала, производитель повысил его для турбодвигателей.
  4. Впускная и выпускная системы также получили изменения, они стали более точными и эффективными, что было жизненно необходимо для версии с компрессором.
  5. Конечно, конструкторам пришлось установить более мощный и надежный топливный насос. Это обеспечило эластичность работы движка на высоких оборотах.

Основные понятия поясняют, что такое TFSI двигатель, как он работает, и каковы его основные преимущества. Если вы когда-нибудь сталкивались с моторами FSI от VAG, то знаете, что это были самые надежные и удачные двигатели среднего класса в атмосферном исполнении. Многие из них доезжают до 500 000 км без ремонта и вмешательства. Достаточно хорошо обслуживать агрегат и лить дорогое масло в нужный срок.

Чем отличаются двигатели TSI и TFSI?

Моторы TSI строятся на другой технологии. Для производства этого движка концерн Volkswagen не брал старые атмосферные моторы, а построил новый агрегат. У него есть впускной коллектор, две турбины, одна из которых электрическая и работает практически постоянно. Вторая механическая турбина имеет классическую конструкцию. То есть, по своей сути это мотор би-турбо.

Основные отличия от TFSI также заключаются в том, что Volkswagen не обеспечил достойную конструкцию самого блока цилиндров, поэтому ресурс движков TSI далеко не всегда добирается до 200 000 км. Да и сами турбины приносят владельцам очень много неприятностей, особенно при нарушении регламента обслуживания. Особыми капризами отличаются двигатели 1.4 TSI до 2012 года разработки.

Сегодня разработкой и продолжением серий этих двух агрегатов занимаются разные конструкторские бюро. Технологию TFSI на себя взял концерн Audi, а TSI устанавливается на VW, Skoda и Seat. Впрочем, уже ходят слухи о создании новой единой платформы для производства турбированных двигателей меньшего объема.

Основные недостатки и преимущества технологии TFSI

Как уже было сказано выше, разница TSI и TFSI налицо, и она не в пользу первой технологии. Моторы с буквой F в обозначении более объемистые, демонстрируют гораздо больший срок жизни. Сами турбины при условии хорошего обслуживания не ломаются до 300 000 км и 10 лет эксплуатации. В список преимуществ можно записать очень умеренный расход топлива, учитывая большую мощность, которую компания выжимает из данных разработок.

А теперь давайте немного поговорим о минусах технологии:

  • двигатели с получением турбины утратили неприхотливость и всеядность, нужна хорошая заправка;
  • стоимость обслуживания заметно возросла, приходится раскошеливаться на дорогие масла и фильтры;
  • цена ремонта будет колоссально высокой, все запчасти нужно ставить оригинальные и дорогостоящие;
  • высокий расход масла – конструктивная особенность движков, придется изредка доливать смазочную жидкость;
  • в системе ГРМ установлена цепь, и это вызывает определенные недостатки в виде растяжения цепного привода.

Все минусы связаны с тем, что мотор производили в большой спешке, чтобы устанавливать его на машины к введению новых экологических норм. Многие недостатки уже не относятся к моторам TFSI нынешнего поколения, а встречаются только на движках 2012-2014 года производства. В остальном значительных минусов с агрегатами нет, каких-либо детских проблем и распространенных неполадок до лимитов пробега в 200-250 тысяч км не бывает.

Характеристика

Силовой агрегат FSI — мотор немецкого производства от концерна Volkswagen. Этот движок завоевал народную популярность благодаря своим высоким техническим характеристикам, а также простоты конструкции, ремонта и технического обслуживания.

Volkswagen Passat

Аббревиатура FSI расшифровывается, как Fuel Stratified Injection, что в переводе означает — послойный впрыск горючего. В отличие от широко распространённого TSI, FSI не имеет турбонаддува. Если говорить человеческим языком, то это обычный атмосферный двигатель, который достаточно часто использовала компания Skoda.

Двигатель FSi

Аббревиатура TFSI расшифровывается, как Turbo Fuel Stratified Injection, что в переводе означает — турбированный послойный впрыск горючего. В отличие от широко распространённого FSI, TFSI имеет турбонаддува. Если говорить человеческим языком, то это обычный атмосферный двигатель с турбиной, который достаточно часто использовала компания Audi на моделях A4, А6, Q5.

Двигатель TFSi

Как и FSI, TFSI имеет повышенную экологическую норму и экономичность. За счёт системы Fuel Stratified Injection и благодаря особенностям впускного коллектора, впрыска топлива и «прирученной» турбулентности двигатель может работать как на сверхбедной, так и на гомогенной смеси.

Это интересно: Как узнать что пора менять свечи зажигания

Что такое FSI двигатель

Если обратиться к дословному переводу (что мы любим делать в начале таких разговоров), то получим «послойный впрыск горючего». На самом деле всё не так пафосно, как многим может показаться. Моторы FSI являются обычными «атмосферниками», которые лишены турбонадува, в отличии от движков TSI, которые, к слову сказать, пользуются сейчас большой популярностью.

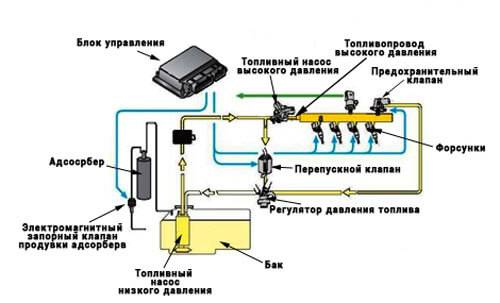

Конструкция топливной системы FSI оснащается двумя контурами. На первом контуре лежит ответственность за пониженное давление, второй, соответственно, отвечает за высокое давление. Первый контур состоит из следующего набора деталей:

  • топливный бак и насос;
  • фильтрующий элемент;
  • регулятор давления топливной массы;
  • перепускной клапан.

Контур высокого давления имеет отличную конструкцию:

  • топливный насос;
  • трубопровод, соответствующий высокому давлению;
  • трубопровод распределительного типа;
  • форсунки системы впрыска;
  • предохранительный клапан;
  • датчик.

Дополнительно в конструкцию может включаться адсорбер и запорный клапан электромагнитного типа для продувки адсорбера.

Агрегаты с послойной топливной подачей очень полюбились компанией Skoda, которая устанавливала их на многие свои модели автомобилей. Первые атмосферные двигатели FSI появились в 1998 году. Прошло всего два года, и они стали массово устанавливаться на Октавии, даже в некоторых моделях Фольцваген засветились. На этот момент среди ярких представителей автомобилей с атмосферником FSI можно выделить VW Touareg 4WD.

Как устроен мотор системы FSI

Силовые установки с технологией FSI сегодня устанавливаются практически во всех транспортных средствах крупных автоконцернов. Это высокоэффективная система значительно увеличивает возможности обычного двигателя. В своем классе данные моторы имеют лучшую динамику разгона. Одно из ее основных достоинств – экономия топлива до 25%. Объем таких моторов колеблется в промежутке 1.4-5.2 литра.

Топливная система FSI в этом агрегате сконструирована аналогично дизельным двигателям: топливный насос мощно нагнетает топливо в рампу. Впрыск топлива, управляемый системой электромагнитных клапанов, осуществляется при помощи форсунок. Открытие каждой из форсунок осуществляется после подачи сигнала центральным блоком управления. Фаза функционирования при этом зависит от двух условий: от оборотов и нагрузки двигателя.

Также мотор с FSI отличается от обычного агрегата следующим:

  • Кислород поступает в агрегат через заслонку, контролирующую подачу топлива. Смесь превращается в однотипную, при этом топливо практически сразу сгорает.
  • FSI гораздо выше по показателям разгона, экономичности, экологичности.
  • В форсунках предусмотрено шесть отверстий, через которые равномерно распыляется топливная смесь.

Кроме этого, распредвал в двигателях с FSI поворачивается на 41°, обеспечивая лучшую тягу во время движения на 1 и 2 скоростях. Отработанные выхлопные газы проходят через систему, что существенно снижает выброс вредных веществ.

По мнению специалистов и пользователей, силовые установки, функционирующие с технологией FSI, более усовершенствованные и рекомендуются для эксплуатации.

Их отличает среди прочих моторов следующее:

  • Увеличение мощности.
  • Улучшение динамики.
  • Уменьшение расхода топлива.
  • Уменьшение выбросов выхлопных газов в атмосферу.

Также позитивной стороной двигателя FSI является наличие 2-хконтурного впрыска горючего. Процесс происходит следующим образом: с первого контура топливо поступает под высоким давлением, со второго – под низким.

Маленькие винтики большого механизма FSI

Пройдясь кратенько по схеме работы системы FSI, не будет лишним уделить по несколько слов отдельным её компонентам, чтобы картина работы этого инженерного чуда сумрачного немецкого гения была полностью ясна.

Начать хочется с элемента, который руководит всем этим сложным комплексом контуров, насосов, датчиков и форсунок – мозга всего мотора.

Конечно же, это блок управления двигателем. В его задачи входит всё, начиная от контроля уровня топлива в контурах и до определения момента подачи бензина в цилиндры. Для этого электронный мозг анализирует массу информации, поступающей от разных датчиков, разбросанных не только по силовому агрегату, но и по всему автомобилю в целом, а затем подаёт управляющие сигналы своим подданным.

Одним из таких подданных является насос контура низкого давления. О нём мы уже вспоминали. Расположен этот элемент непосредственно в топливном баке и на основе команд блока управления подаёт определённое количество бензина к входу насоса высокого давления.

О нём мы тоже говорили. ТНВД играет одну из ключевых ролей системы FSI. Находится он на самом двигателе и связан приводом с распредвалом впускных клапанов. К вращению вала привязан алгоритм работы насоса, и, помимо этого, им управляет электронный блок мотора. Важным узлом ТНВД является регулятор давления, который контролирует подачу бензина из предыдущего контура.

Правильная работа всей топливной системы была бы невозможна без датчиков давления – глаз и ушей блока управления. Благодаря им система знает, сколько горючего в контурах, нужно ли его ещё докачать или наоборот, имеется излишек.

Все вышеперечисленные элементы трудятся ради одной общей цели – своевременного впрыска в цилиндры определённого количества бензина. Это важнейшая процедура, являющаяся венцом всей системы FSI, возложена на форсунки. Их работой, а именно моментом открытия, управляет всё тот же электронный мозг двигателя. От форсунок требуется лишь одна, но крайне важная операция — эффективно распылить горючее в цилиндре.

Наверное, необходимо вспомнить и о вспомогательных элементах, без которых работа двигателя FSI была бы не столь эффективной. Так, к примеру, спасением форсунок и всего контура, обеспечивающего их работу, от внезапных скачков уровня горючего занимается предохранительный клапан. При достижении давления в 120 бар он открывается и отводит излишки бензина. Не менее ответственная задача у дросселя в контуре низкого давления – он сглаживает пульсации топлива, стабилизируя всю систему.

//www.youtube.com/watch?v=wZ5C05-nEv4

Вот вкратце мы и познакомились с двигателями FSI, их интересной схемой подачи горючего в цилиндры и особенностями работы.

Надеюсь, вы смогли почерпнуть из рассказа что-то новое и углубили свои знания в сфере моторостроения.

Чтобы не пропустить свежие статьи, обязательно подписывайтесь на рассылку. Обещаю, будет интересно.

Двигатели серии FSI широко пользуются во всем модельном ряду автомобилей концерна AG Volkswagen (Audi, Skoda, Seat) с 2000 года.

FSI двигатель: что это такое

Прежде всего, расшифровка «FSI двигатель» представляет собой аббревиатуру Fuel Stratified Injection, что дословно означает послойный впрыск топлива. Главным отличием этого ДВС от широко известного сегодня TSI является отсутствие на версии FSI турбонаддува. Другими словами, в этой линейке представлены безнаддувные (атмосферные) бензиновые двигатели FSI с прямым (непосредственным) впрыском топлива. Двигатель FSI не является «свежей» разработкой, так как готовый агрегат в качестве первых тестовых образцов появился в далеком 1998 г. Через два года этот мотор начали серийно устанавливать на модели Volkswagen. Отметим, что по состоянию на 2021 год последней моделью Volkswagen с FSI остается внедорожный автомобиль Touareg 4 WD. На других моделях двигатель FSI сегодня уступил место версии TSI (TFSI) или MPI.

FSI. Что скрыто под капотом?

Ну что ж, начнём раскрывать тайны немецких моторов. Загадочные буквы FSI являются сокращением от слов Fuel Stratified Injection, что в дословном переводе на русский — послойный впрыск топлива. Немного коряво звучит, поэтому, если быть точнее, то FSI это разновидность топливной системы, давшая название широкому спектру силовых агрегатов Volkswagen.

Кстате, если возникнет вопрос, почему Ауди, то знайте, автомобили Ауди всегда выпускал и выпускает концерн Фольксваген. И Шкоду тоже. Кажется в 90-е годы он купил этот завод, поэтому Шкоды стали похожи на Фольксваген и причислены к весьма добротным автомобилям.

Главной её фишкой является непосредственный впрыск бензина в цилиндры, благодаря чему данные двигатели обладают большей мощностью, лучшей экономичностью и экологичностью, чем их собратья, выполненные по классической схеме с образованием топливно-воздушной смеси во впускном коллекторе. Впрыск горючего производится через специальные форсунки в чётких дозировках, которые просчитываются электроникой в зависимости от нагрузки мотора.

Отличие двигателя FSI от обыкновенного бензинового двигателя

Что же изменилось в обычном бензиновом моторе, что он стал называться FSI? Есть несколько таких моментов, которые стали отличительными:

  1. В обычном моторе топливо поступает в поршни через коллектор впуска. В новомодном агрегате топливная масса оказывается сразу в камере сгорания.
  2. Улучшенные свойства топлива в цилиндрах обеспечивается за счёт наличия форсунок с шестью отверстиями, которые эффективнее распределяют горючую массу по камере сгорания.
  3. Высокая разгонная динамика характерна для нового изобретения.
  4. Сниженные выбросы вредных продуктов, в частности, углекислого газа.
  5. Моторы ФСИ также отличаются от своего прародителя уменьшенным расходом топлива.

Отличия существенные и весомые, что объясняет популярность и востребованность новой модели бензиновых агрегатов.

Принцип работы

Работа двигателя FSI сразу в некоторых моментах отличается от обычных бензиновых агрегатов. После изучения принципов работы этого двигателя, многие моменты станут более понятными:

  1. Контур, отвечающий за высокое давление, поддерживает работу топливного насоса иного типа.
  2. Насос делает забор топлива из зоны с пониженным давлением, при этом, он может осуществлять регулировку уровня давления.
  3. По мере ускорения работы машины показатель давления увеличивается до 0,5 МПа. При спокойной езде давление не превышает 0,05 МПа.
  4. За управление насосом отвечает блок управления и датчик. Эта электроника обеспечивает точную дозировку топлива, которое забирается для цилиндров. Следовательно, о голодании и переливе двигателя речи быть не может.
  5. Важным моментом в работе агрегата является двойной топливный впрыск. Суть этого процесса заключается в распределении топливной смеси между впрыском и сжатием. Преимущества такой особенности остановятся особенно явными при холодном запуске, ведь до момента прогрева нейтрализатора и мотора топливо подаётся в обогащенном виде.

И всё-таки сотрудники компании Volkswagen изрядно потрудились над модернизацией обычного бензинового мотора. Их труды увенчались успехом, не зря двигатель FSI так полюбился многими производителями и автомобилистами.

История двигателей TSI

История берет свое начало ещё в 2004 году, когда новый, по меркам того времени, атмосферный мотор с непосредственным впрыском (FSI) инженеры оснащают турбонагнетателем. На первых порах производства линейка этих двигателей получила индекс TFSI, однако чуть позже компания Volkswagen сократили название до TSI. А вот на автомобилях Audi данная линейка двигателей сохранила свое историческое название и по сей день.

Основным отличием двигателей серии TSI от остальных является наличие и турбины и нагнетателя одновременно. Появление на рынке первых автомобилей, оснащенных моторами TSI и TFSI, породило множество мифов и появилось множество скептиков, утверждающих о ненадежности конструкции и её нецелесообразности. Надо сказать, что есть определенная правда в словах скептиков, ведь есть известное всем изречение, которое гласит, что чем сложнее конструкция и чем больше в ней деталей, тем меньше уровень её надежности. Первые автомобили с двигателями TSI, увидевшие свет не могли похвастаться высокой надежностью и имели ряд проблем, связанных с механизмом ГРМ. Кроме того, TSI двигатели весьма капризны к качеству ГСМ и очень любят «кушать масло», что неудивительно, ведь масложор на турбированных автомобиля — обычное дело.

Как показывает неумолимая статистика — надежность силовых агрегатов линейки TSI (TFSI), а точнее их сопутствующих узлов, в действительности, занимает не самое высокое положение. Однако нет ничего идеального и капризность столь технологичных двигателей обусловлена другими положительными моментами, такими как:

Подходящее масло по допуску Фольксваген Пассат Б6

Оригинальное масло допуск 502/505

5 литров Артикул: G055167M4

Средняя цена: 3.100р.

1 литр Артикул: G055167M2

Средняя цена: 870р.

Оригинальное масло допуск 504/507

5 литров Артикул: G052195M4

Средняя цена: 2.800р.

1 литр Артикул: G052195M2

Средняя цена: 780р.

Одобренные аналоги по допуску 504/507

Mobil ESP Formula 5W30

Артикул 4л.: 152621

Средняя цена: 2.700р.

Shell Helix HX8 ECT 5W-30

Артикул 4л: 550048035

Средняя цена: 2.200р.

Castrol Edge Titanium 5W-30

Артикул 4л: 15669A

Средняя цена: 3.100р.

MOTUL Specific 504/507 5W30

Артикул 5л: 106375

Средняя цена: 4.500р.

Одобренные аналоги по допуску 502/505

LIQUI MOLY Top Tec 4100 5W-40

Артикул 5л.: 3701 или 7501

Средняя цена: 3.500р.

MOBIL Super 3000 X1 SAE 5W-40

Артикул 4л: 152061

Средняя цена: 2.200р.

MOTUL 8100 X-Clean FE 5W30

Артикул 5л.: 104777

Средняя цена: 3.500р.

Castrol EDGE C3 5W30

Артикул 4л: 15A568

Средняя цена: 3.200р.

Таблица соответствий двигателей и допусков Volkswagen Passat b6

Что такое система впрыска FSI?

Это разработка, которую представила автомобилистам компания Volkswagen. По сути, это система подачи бензина, работающая по схожему принципу, что и существующая уже достаточно давно аналогичная японская модификация (называется gdi). Но, как заверяют представители концерна, ТС работает по другому принципу.

Двигатель, на крышке которого имеется лейба FSI, оснащен топливными форсунками, установленные возле свечей зажигания – в самой ГБЦ. Бензин подается сразу в полость рабочего цилиндра, почему и называется «непосредственный».

Основное отличие появившегося аналога – каждый инженер компании работал над устранением недочетов японской системы. Благодаря этому в автомире появилась очень похожая, но немного видоизмененная ТС, в которой топливо смешивается с воздухом прямо в камере цилиндров.

Отличие двигателя FSI от обыкновенного бензинового двигателя

Что же изменилось в обычном бензиновом моторе, что он стал называться FSI? Есть несколько таких моментов, которые стали отличительными:

  1. В обычном моторе топливо поступает в поршни через коллектор впуска. В новомодном агрегате топливная масса оказывается сразу в камере сгорания.
  2. Улучшенные свойства топлива в цилиндрах обеспечивается за счёт наличия форсунок с шестью отверстиями, которые эффективнее распределяют горючую массу по камере сгорания.
  3. Высокая разгонная динамика характерна для нового изобретения.
  4. Сниженные выбросы вредных продуктов, в частности, углекислого газа.
  5. Моторы ФСИ также отличаются от своего прародителя уменьшенным расходом топлива.

Отличия существенные и весомые, что объясняет популярность и востребованность новой модели бензиновых агрегатов.

Автомобили, на которые устанавливался двигатель КФ

Есть несколько машин, на которых стоят такие моторы. Все они от Дайхатсу. Вот эти автомобили:

  • Мира;
  • Мира Кокоа;
  • Танто;
  • Танто Экзе;
  • Мув;
  • Мув Конте;
  • Хайджет;
  • Хайджет Трак;
  • Эссе.

Большинство этих машин – компактные легковые автомобили. По сравнению с типичными седанами они миниатюрные. Однако некоторые из перечисленных моделей относятся к микроавтобусам, а Хайджет Трак является миниатюрным грузовиком.

И на всех этих машинах двигатель KF VE хорошо себя показал. Не смотря на относительно небольшую тягу, он достаточен для такого маленького грузовика как Хайджет Трак. Хватает его и для микроавтобусов. Стоит ли говорить, что двигатель KF прекрасно подходит и для легковых моделей.

Принцип работы двигателей TSI и их основные отличия

Моторы TSI в значительной степени отличаются от своих предшественников (атмосферных и турбированных агрегатов) следующими показателями:

  • наличие двух компрессоров;
  • усовершенствованная система охлаждения;
  • изменен впрыск топлива;
  • облегчен блок двигателя;
  • увеличена мощность.

На низких оборотах  турбокомпрессор и механический нагнетатель работают вместе. При подъеме оборотов свыше 1700 об./мин, механический нагнетатель подключается лишь в моменты резких ускорений, а дальнейшее развитие происходит с помощью одного только турбокомпрессора. Комбинированное применение двух устройств обеспечивает отличный подхват и номинальный крутящий момент в широком диапазоне оборотов, отлаженную и стабильную работу агрегата.

Видео — принцип работы двигателя TSI от Volkswagen:

В отличие от обычных «турбо» вариантов, в двигателях TSI появилось понятие «охлаждение жидкостью». Патрубки системы охлаждения проходят через интеркулер, благодаря чему в цилиндрах нагнетается основной воздух. Показатель давления становится выше, в результате чего происходит равномерное заполнение камеры сгорания горючей смесью и увеличение динамики.

Топливо в цилиндры TSI двигателей подается «напрямую» (обходя топливную рейку), где подвергается послойному смешиванию с воздухом. Сгорание при этом происходит с высокой эффективностью. Такая система впрыска позволила увеличить мощность и снизить расход топлива.

Новый двигатель облегчен почти на 14 кг. Этого удалось достичь, используя новую конструкцию размещения блока и головки. Меньше своих предшественников весят также распределительные валы и некоторые другие детали.

На порядок выше и производительность моторов этой серии. К примеру, мощность агрегата объемом 1,2 л составляет 102 л.с., в то время как у обычного турбированного мотора идентичного объема этот показатель составляет всего 90 л.с.

Особенности двигателей TSI

Такой агрегат отличается от мотора FSI системой впрыска топлива. Он оснащен дополнительной системой механической компрессии. Конструкция этого мотора довольно сложная, однако данный недостаток компенсируется его большей мощностью, надежностью и экономичностью.

Компоновка агрегата TSI особенна тем, что его система механической компрессии и турбонагнетатель разнесены по разные стороны мотора. Традиционный турбированный агрегат получает дополнительную мощность с помощью энергию выхлопных газов, которые через систему приводов, раскручивая колесо турбины, создают нагнетание воздуха. Если сравнить такой двигатель с классическим бензиновым мотором, то эффективность мотора системой турбонаддува с системой TSI гораздо эффективней.

При пуске холодного агрегата TSI происходит двойной впрыск. Данная функция сделана для того, чтобы сразу же после запуска мотора быстро прогреть катализатор. Первый раз это происходит при такте всасывания топлива, второй – если коленчатый вал агрегата при вращении не дошел до 50° до верхней «мертвой точки». Если агрегат функционирует в нормальных эксплуатационных условиях, топливо подается лишь во время такта всасывания, равномерно распределяясь в камере сгорания.

Форсунки, установленные на двигателе TSI, имеют шесть каналов для впрыска топлива. Таким образом, направление отдельных струй топлива не допускает увлажнения элементов камеры внутреннего сгорания, тем самым обеспечивая оптимальное распределение топливно-воздушной смеси. Это позволяет достичь высокого значения давление впрыска топлива и гарантирует высококачественное приготовление топливной смеси, а также ее надежное распыление. Благодаря этому, топлива хватит даже в случае максимальных нагрузок.

На двигателях с TSI топливо поступает не во всасывающий коллектор, а прямо в цилиндры. Образование смеси происходит «послойно», при этом качественное сгорание происходит с максимальной эффективностью. Эти факторы позволяют несколько повысить мощность агрегата и понизить расход топлива.

Вывод

Разница в названиях, а точнее наличие буквы «Т» означает, что мотор имеет турбонаддув. В остальном разницы не существует. Двигатели FSI и TFSI имеет значительное количество положительных и негативных сторон.

Как видно, использование атмосферника хорошо в плане экономии и экологичности. Мотор слишком чувствительный к низким температурам и плохому горючему. Именно за недостатки, его использование прекратилось и перешли на системы TSI и MPI.

Двигатели 2.0 FSI (Fuel Stratified Injection, что в переводе с английского – послойный впрыск топлива) не являются уникальными в своем роде, однако, чаще встречаются на рынке. Компания Mitsubishi первой представила подобный двигатель в 1997 году – 1.8 GDI.

В теории двигатель 2.0 FSI является экономичным и экологичным. Он характеризуется, как гораздо более эффективный, чем обычные инжекторные моторы. Преимуществ очень много.

Следует признать, что если все работает как надо, то автомобиль с 2.0 FSI и TFSI понравится многим. Вы можете рассчитывать на выгодное соотношение производительности к расходу топлива. Например, Audi A3 2.0 FSI в среднем потребляет около 7,5-8 л/100 км, а 200-сильная версия – всего на 2 литра больше.

Возможно, именно поэтому Volkswagen решил развивать турбированные модификации мотора, а FSI – изъял из продажи. В итоге, TFSI попал под капот многих моделей концерна VW и в настоящее время является главным двигателем для мощных компактов, небольших спортивных автомобилей и автомобилей среднего и более высокого класса. Если 2.0 FSI был представлен только в одном варианте форсировки – 150 л.с., то TFSI получил несколько вариаций – от 170 до 272 л.с.

К сожалению 2-литровый агрегат с непосредственным впрыском имеет ряд дорогостоящих проблем. В безнаддувных версиях после 90-140 тыс. км на впускных клапанах появляются углеродистые отложения – нагар. Встречаются проблемы с распредвалами и датчиками двигателя. Кроме того, достаточно незначительных перебоев в работе мотора, чтобы появилось сообщение «Check Engine».

В случае с турбодвигателем следует опасаться проблем с турбокомпрессором и большого расхода масла (порой уходит до 1 л на 2000 км). Кроме того, отмечены случаи появления нагара на впускных клапан и отказ датчиков (например, датчика детонации).

Что в итоге

  1. Если оглянуться назад, то в 2000 году FSI с рабочим объемом 1.4 литра занял в своем классе почетное место лучшего агрегата. Через 6 лет новая версия 2.0 FSI снова получила высокую оценку благодаря выдающейся разгонной динамике, хорошему подхвату на любых оборотах, сниженному выбросу вредных веществ в составе выхлопных газов и топливную экономичность.
  2. Однако затем этот двигатель стал активно вытесняться другими аналогами и разработками. Более того, сегодня FSI является такой версией силового агрегата, от которой фактически отказался сам производитель. Причины для этого очевидны, так как мотор атмосферный, при этом имеет сложную конструкцию, требователен к качеству топлива и достаточно дорогой в ремонте.
  3. С учетом вышесказанного становится понятно, почему на своих бюджетных моделях авто VAG теперь устанавливает более простые и дешевые MPI, а на основе технологичного FSI производитель построил целую линейку более новых и производительных моторов с турбонаддувом TSI (TFSI).

Напоследок добавим, что при этом FSI никак нельзя считать неудачным или проблемным. Большое количество свойственных ему неполадок и сбоев не менее часто встречается и на других двигателях, схожих по особенностям конструкции и характеристикам.

Как показывает практика, при должном уходе, своевременном обслуживании и поддержании нормальной работоспособности всех элементов такой двигатель легко перешагивает среднюю отметку в 200-250 тыс. км. без каких-либо серьезных ремонтов, радует владельцев стабильной работой, уверенным разгоном и топливной экономичностью.

Источники

  • https://KrutiMotor.ru/chto-znachit-fsi-dvigatel-osobennosti-remont-obsluzhivanie/
  • https://auto-ru.ru/toplivnaya-sistema-fsi.html
  • https://DriverTip.ru/osnovy/chto-znachit-fsi-dvigatel-preimuschestva-nedostatki.html
  • https://avtodvigateli.com/detali/fsi-vs-tfsi.html
  • https://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/dvigatel-tsi-i-fsi
  • https://rulikoleso.ru/interesnoe-na-jrepair-ru/agregats/tfsi-dvigatel

Итоги – что учесть при покупке машины с TFSI?

Если вы покупаете новое авто с таким агрегатом, можно смело брать машину с любым объемом двигателя. Специалисты из Ауди сделали все возможное, чтобы моторы служили долго и не требовали никакого ремонта. Но подержанные варианты нуждаются в более тщательном подборе и осмотре

Важно провести диагностику, выяснить реальный пробег, уточнить качество обслуживания. Из этих факторов уже можно сложить определенное мнение о машине и ее потенциальном ресурсе

В целом, агрегаты TFSI считаются надежными и качественными. В своей природе они повторяют практически все преимущества когда-то популярной серии FSI, сегодня моторы продолжают славный ряд надежных двигателей VAG, к которым практически нет претензий. И этим они отличаются от новой разработки TSI.

Каждая аббревиатура в автопроизводстве, что-то означает. Так, и понятия FSI и TFSI, также имеют значение. Только вот какая разница между почти одинаковыми аббревиатурами. Разберем, что же заложено в названиях и, какое в них отличие.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
