Ходовая часть карьерного самосвала БЕЛАЗ 75600
Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.
Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14900, ширина 9250 и высота 7220 миллиметров. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.
Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.
Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.
Кузов грузовика вмещает 139 ”кубов” породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.
Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор.
Характеристики БЕЛАЗ 75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.
От автора
Карьерные грузовики – это высшая форма технического искусства в автомобилестроении. Машины должны быть и мощными, и надежными, и (да-да!) красивыми! И первенец Белорусского автозавода соответствовал всем этим параметрам: машину создавали с вдохновением. Дальнейшие разработки заводчан только подтвердили: БелАЗ 540 стал образцом для качественного роста завода и создания новых моделей в будущем. Часть решений, которые были применены для постройки автомобиля, используются белорусами и сегодня. Конечно, системы стали сложнее, они оснащены электроникой и прочими усовершенствованиями, но простые – базовые принципы, которые позволяют создавать такую технику, успешно применяются до сегодняшнего дня.
Гидравлическая система
Объединённая (для опрокидывающего механизма кузова, рулевого управления и привода тормозов) гидросистема БелАЗ-7555В построена на унифицированных элементах, обладает конструктивной простотой и минимальными потерями в мощности. Обеспечивает необходимое охлаждение масла без использования радиатора в конструкции.
Основными рабочими частями гидравлического оборудования самосвала являются масляные насосы шестерёночного типа; а также гидроцилиндры, которые непосредственно осуществляют подъём кузова. Цилиндры подъёма грузовой платформы — телескопические, двухступенчатые, с одной ступенью двойного действия. Марка насосов: НШ-100А3, или НШ-50М-4.
Система гидропривода имеет следующие временные рабочие параметры: подъём платформы до верхней точки происходит за 15 секунд; опускание платформы осуществляется за 14 секунд; максимально возможное давление в системе, создаваемое насосами, составляет 17 МПа; а максимальная производительность насосов, при 2100 об/мин– 342 дм3/мин. Степень фильтрации составляет 10 мкм.
Цена и габариты
За новый большегрузный карьерный самосвал приходиться выкладывать сумму от $2 млн., столько сколько стоит БелАЗ 75710, и до $4 млн. – столько стоит новый Liebherr T 282B. Но, как показывает практика, использование крупнотоннажных самосвалов обеспечивает снижение себестоимости транспортных работ на 35-40%. Поэтому приобретение таких автомобилей быстро окупается.
В стандартную комплектацию автомобиля входит автоматические системы пожаротушения, диагностики, контроля загрузки и топлива, а также давления в шинах. В целях безопасности эксплуатации каждый автомобиль оснащается системой видеообзора и предупреждения высоковольтной линии. Дополнительно автомобиль могут оснастить системой быстрой заправки топлива «Wiggins» и провести футеровку кузова.
Этот автомобиль – единственный в своей категории большегрузных автомобилей свыше 400 тонн.
Поэтому размеры белаз 75710 вскоре станут отправной точкой для последующих разработок автомобилей подобного класса.
Имеющийся у БелАЗ 75710 вес в 360 тонн, требует для доставки заказчику осуществлять разборку автомобиля и для его перевозки наличие 22-х грузовых железнодорожных платформ грузоподъемностью 41 тонна. Для монтажа автомобиля на месте его эксплуатации потребуется кран, ведь у белаз 75710 высота составляет 8 метров, при ширине около 10 и длине боле 20 метров, что позволяет поместить в кузове от 157,5 до 269,5 м. куб. породы.
Разгон и ресурс
С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.
По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами. Максимальная скорость самого большого БелАЗа 64 км/ч.
В январе 2014 года самосвал БелАЗ 75710 еще выше поднял планку производительности для карьерных самосвалов, переместив на специальном полигоне груз весом в 503,5 тонны. Это на 11% больше предусмотренных в паспорте 450 тонн и почти на 100 тонн превышает достижение предыдущего рекордсмена 363-х тонного Liebherr T 282B. Этот автомобиль продолжил традицию белорусских автомобилестроителей раз в несколько лет представлять очередной самосвал с увеличенной грузоподъемностью.
В 2005 году с конвейера завода вышел автомобиль грузоподъемностью 320 тонн, через два года БелАЗ представил модель способную перевозить 360 тонн груза. И вот в 2013 году белорусские автомобилестроители выпустили самые большой БелАЗ в мире – автомобиль способный перевозить свыше 500 тонн груза. Документальное видео и фото БелАЗ 75710 наглядно демонстрирует возможности этого сверхбольшегрузного автомобиля.
Системы безопасности
В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере БелАЗов различных марок. Для того, чтобы максимально обезопасить БелАЗ‑75710 от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.
Кроме того, БелАЗ‑75710 оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.
С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. БелАЗ‑75710 также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система – пневмогидроаккумуляторы рулевого управления – обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в БелАЗ‑75710 шесть штук – больше, чем в каком бы то ни было другом грузовике.
Развитие линейки
При всех достоинствах 540-й модели эксплуатация грузовика выявила ряд проблем, требующих решения в последующих модификациях:
- Улучшение эргономических параметров кабины.
- Повышение эффективности работы подвесок.
- Подбор материалов и компонентов гидромеханической передачи и пневмогидравлической подвески с ресурсом эксплуатации, общим для машины.
- Оптимизация конструкции узлов, снижение веса механизмов, повышение их надежности.
- Формирование ряда унифицированных механизмов и узлов в линейке самосвалов БелАЗ.
- Поиск новых компоновочных решений для снижения нагрузок на раму и другие узлы.
Следующей серийной моделью стал 40-тонный БелАЗ-548. Совместно с Ярославским моторным заводом был разработан и освоен производством 75-тонный БелАЗ-549 с принципиально новым видом электрического привода «мотор-колесо».Тяговый электродвигатель и редуктор планетарного типа встраивались в ступице колеса. В силовом агрегате инженеры пытались заменить пару «дизель-генератор» на «газовая турбина-генератор». Эксперимент был признан неудачным из-за возросших затрат на горючее.
К 1985 году завод выпускал агрегаты грузоподъемностью от 30 до 120 тонн. Были изменены цифровые индексы – модель 540 стала обозначаться как 7510, 540А стала 7522.
К концу десятилетия появился новый модельный ряд с 80-, 110-, 120-, 180-тонной загрузкой и электроприводом «мотор-колесо», индексы агрегатов 7549, 7519, 7512, 75214.
В 90-х годах базовыми машинами стали БелАЗы-57131 с загрузкой в 130 тонн и силовой установкой, состоящей из дизельного мотора «Камминс» на 1 600 л. с., агрегатированного с генерирующим устройством, и пятидесятипятитонник БелАЗ-7555 с ярославским дизелем на 730 л. с.
Летом 2014 г. карьерный БелАЗ-75714, способный перевезти 450 т горной массы, начал технологические перевозки на открытых разработках угольного карьера «Черниговец».
В Кузнецком угольном бассейне (Кузбасс) эффективно эксплуатируются около 50 БелАЗов с загрузкой 320 и 360 т. Созданы сервисные и сборочные центры, локализовано производство кузовов, гидравлического оборудования.
Карьерный автомобиль БелАЗ-540 эксплуатировался несколько десятилетий. Надежность, долговечность, хорошие технические параметры и приемлемая цена сделали агрегат основным средством механизации вывозки горной массы из разрезов в 60-х и 70-х годах XX века.Машина неоднократно отмечалась дипломами и медалями советских и зарубежных автовыставок, ей присвоен Всесоюзный Знак качества. Грузовик стал основой для разработки всего модельного ряда горного транспорта БелАЗа.
Технические характеристики карьерных самосвалов БелАЗ
Учитывая внушительные габариты и массу автомобиля, при его создании пришлось решать массу технических задач. Обеспечить эффективное управление и безопасную эксплуатацию автомобиля собственной массой (без учёта груза) от 20 до 390 (!!!) тонн дело не простое.
Габаритные размеры и вес покрышки

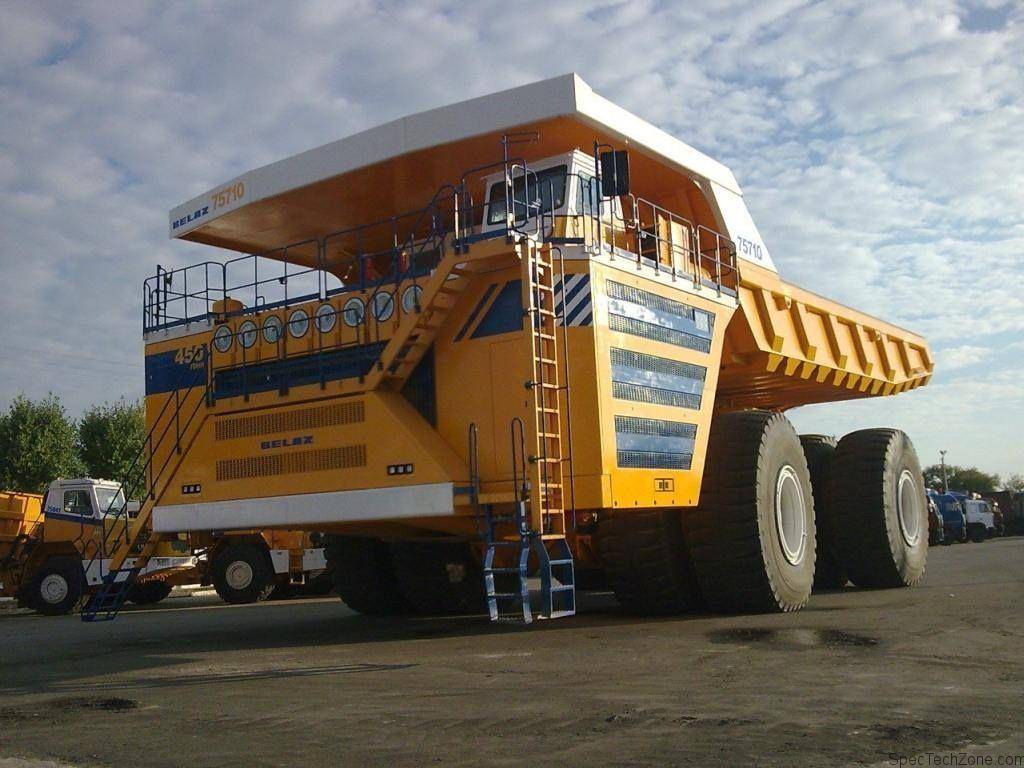

Размер самого крупного в мире карьерного самосвала БелАЗ 75710 просто гигантские: 20 600 х 9 750 х 8 265 мм. Более 20 метров в длину и 8 метров в высоту! Диаметр колеса составляет 63 дюйма или 3,7 метра.
Вес одной покрышки БелАЗа 75710 составляет 5 300 кг. Два таких колеса будут весить больше, чем большинство серийных седельный тягач, которые перемещаются по дорогам общего пользования,
Ходовая часть и рулевое управление самосвала БелАЗ 75710
У БелАЗа 450-тонной грузоподъемности зависимая пневмогидравлическая ходовая часть со встроенным гидравлическим амортизатором. Удивительно, но этот гигант достаточно маневренный и хорошо управляемый.
Рулевое управление на этом карьерном гиганте специфическое. Управляемыми на модели являются передний и задний мосты. Вместо рулевых тяг применяются два цилиндра. Такое управление дает радиус разворота «всего» 45 метров. А если в дело при повороте входят оба моста, то он и вовсе уменьшается до 19.8 метра.
Силовая установка и ее характеристики
Узнать сколько у БелАЗа лошадиных сил заглянув в характеристики мотора нельзя. Дело в том, что у модели 75710, например, сложносоставная силовая установка, которая с помощью электромеханической трансмиссии позволяет разогнать самосвал до 67 км/час.
Она состоит из двух дизельных двигателей MTU DD 16V4000 мощностью в 2 332 л. с. (1 715 кВт) каждый, суммарным объемом 130 литров. Они запускают в работу два генератора, которые подают ток на электромоторы тяги, установленные на приводах колёс. Суммарная мощность колёсных электромоторов составляет 6 520 л. с.
Несмотря на тяжёлые условия эксплуатации ресурс пробега у БелАЗа достигает 800 000 километров. И хоть курсирует этот грузовик в карьерах с небольшим транспортным плечом, вырабатывает ресурс примерно за 6-7 лет. Ведь часто, эти огромные «муравьи» используются круглосуточно.
Трансмиссия и гидросистема
Карьерные самосвалы белорусского автозавода разделены на две категории – с гидромеханической и электромеханической трансмиссией. К первой относятся «малыши» грузоподъёмностью до 90 тонн, ко второй – все самосвалы, способные поднять 90 тонн и больше.
В небольших по меркам БелАЗа 7540 самосвалах применяется трех- или пятиступенчатая гидромеханическая трансмиссия. Два карданных вала передают крутящий момент на привод.
В машинах используется гидравлическая система с одним общим баком. Контур подаёт масло как на гидроцилиндры, так и на тормоза. Рулевое управление, естественно, тоже оснащено гидроусилителем. Цилиндры идут по два на каждый мост для управления поворотами.
Производительность гидросистемы составляет 168дм3 в минуту, что позволяет поднять кузов за 16 секунд, а опустить – за 20. Однако, когда идёт разгрузка предусмотрено полное отключение рулевого управления. В это время вся мощность гидравлической системы направляется на подъём самосвальной платформы.
Системы безопасности
Система безопасности специально разработана БелАЗом для автомобиля-самосвала гигантских размеров. Она включает в себя:
- стабилизатор поперечной устойчивости, защищающий от бокового опрокидывания и придающий плавность хода;
- страховочную систему рулевого управления, если сломается гидравлика;
- из салона БелАЗа видны индикаторы электронных весов, которые показывают, сколько породы уже загружено в кузов.
Кабина БелАЗ-75131
Площадка, на которой расположена кабина водителя, зовётся на БелАЗах палубой. Чтобы туда попасть, необходимо достаточно высоко вскарабкаться вверх по лестнице: практически на четыре метра. И первое, что можно увидеть палубе – это специальный шкаф управления. В нём сосредоточены все механизмы управления электромеханической трансмиссией. «Башенка» перед ним является верхушкой расширительного бачка. За ней находятся элементы гидравлической системы.
Вход в кабину с палубы самосвала.
Кабина БелАЗ-75131 снабжена каркасом безопасности, и полностью соответствует европейскому стандарту безопасности «ROPS». Данный стандарт достаточно сложный, кроме обязательного каркаса безопасности, он содержит также довольно много и других требований, однако БелАЗему чётко следует. Благодаря чему, помимо Российской Федерации, белорусские самосвалы экспортируются во многие страны, в том числе и туда, где без данной сертификации обойтись нельзя.
Интерьер кабины БелАЗ-75131.
Дверь кабины открывается непривычно, с точки зрения обычного автомобиля – в обратную сторону. Кресло водителя довольно комфортное; оно является пневмо-подрессоренным; дополнительное же кресло – обычное. Его при необходимости можно очень быстро и просто сложить. При этом рядом с водительским местом получится удобный столик. Удобный, к примеру, для приёма пищи. На первый поверхностный взгляд, органы управления автомобилем выглядят обычными: это привычные спидометр, тахометр, три педали, рычаг КПП. Но существенные различия, конечно, имеются.
К примеру, третья педаль (помимо «газа» и тормоза) является не сцеплением, а электродинамическим тормозом. Коробки переключения передач в БелАЗ-75131 вообще не предусмотрено. Поэтому и рычага переключения «скоростей» здесь тоже нет и быть не может. На его месте расположен селектор выбора режима работы электромеханической трансмиссии. Называется он переключателем реверсора.
Разгон и ресурс
С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.
По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами. Максимальная скорость самого большого БелАЗа 64 км/ч.
История одного из самых больших и грузоподъемных карьерных самосвалов БелАЗ, как ни странно, началась с производства не очень габаритной автомобильной техники для торфяных разработок. Ведь Белоруссия знаменита не только своими большими машинами , но и болотистой местностью. А там где болото, как правило залегает и торф – один из основных энергоносителей, использовавшихся в бывшем Советском Союзе.
Началось все с «Постановления Верховного Совета Белорусской Советской Социалистической республики № 137/308», вышедшего 11 ноября 1948 года. Согласно ему в городе Жордино, который находится недалеко от столицы Белоруссии города Минска, должен был быть построен завод по производству торфянодобывающей техники. Завод действительно был построен в 1948 году и даже 2 года работал согласно своей профильной специализации.
Тем не менее в 1950 году правительство решило перепрофилировать завод в предприятие по производству дорожных и мелиоративных машин, названное «Дормаш». Свое теперешнее название – Белорусский автомобильный завод (БелАЗ) предприятие получило лишь в 1958 году. Оно стало выпускать тяжелые по тем временам самосвалы МАЗ-525, грузоподъемностью 25 тонн – разработку Минского автомобильного завода (МАЗ). В 1960 году с конвейера завода сошел автомобиль МАЗ-530, грузоподъемностью 40 тонн.
В том же 1960 году на БелАЗе принимается решение начать собственную разработку автомобильной техники для добычи полезных ископаемых карьерным способом. Группу конструкторов возглавляет бывший инженер МАЗа З. Л. Сироткин. И уже через год в 1961 конструкторы создают совершенно новый автомобиль БелАЗ-540, который можно считать первым в линейке «тяжеловесов». И хотя машина имела достаточно невысокую даже по тем временам грузоподъемность – всего 27 тонн, все же она имела и целый ряд инновационных инженерных решений, выгодно отличавших ее от производимых тогда МАЗов. Это пневмогидравлическая подвеска, гидромеханическая передача, расположение двигателя (сбоку возле кабины), платформа ковшового типа и много других конструктивных и технических доработок.
Через 6 лет в 1967 году с конвейера сошел первый 40-тонный БелАЗ-548А, ознаменовавший стремительное развитие большегрузных машин. Всего через год предприятие удвоило достижение, выпустив БелАЗ-549, грузоподъемностью 80 тонн. Примечательно, что на этой модели впервые была применена электромеханическая трансмиссия.
В 1977 году с конвейера сходит БелАЗ-7519, грузоподъемностью 120 тонн. А еще через 6 лет предприятие налаживает выпуск 200-тонных карьерных грузовиков БелАЗ-75211. К 1986 году (через 3 года с начала производства) было произведено 6 тысяч машин, что составило половину объемов производства большегрузных карьерных грузовиков во всем мире.
В начале 90-х БелАЗ несколько расширил свою деятельность, освоив производство строительно-дорожных машин, бульдозеров, тягачей и другой техники. Тогда же белорусы выпускают 280-тонный самосвал. В 2005 году с конвейера сходит БелАЗ-75600, грузоподъемностью 320 тонн. Машина стала прямым конкурентов такому же «тяжеловесу»
Что посмотреть
Экскурсия на «БЕЛАЗ», как правило, состоит из двух частей: посещения музея и знакомства непосредственно с самосвалами. Музейная экспозиция размещена в здании заводоуправления. Самая заметная ее часть — модели выпускаемой предприятием техники. Да и сами макеты, благодаря своей аутентичности, заслуживают внимания. Также в экспозиции представлены фотографии, документы, награды, куски горных пород и минералов, которые были добыты, благодаря работе техники «БЕЛАЗ». После рассказа об истории и достижениях завода, экскурсия продолжается на выставочной площадке под открытым небом.
Завод занимает площадь в 1,68 км² — это около 260 стандартных футбольных полей. Поэтому по территории «БЕЛАЗа» туристов возят на автобусе, останавливаясь по мере необходимости.
Посетители прибывают к сборочному цеху, возле которого находится стоянка с продукцией завода. Но десятки припаркованных здесь многотонных грузовиков меркнут по сравнению с гигантом, способным перевозить 450 т. Этот монстр мощностью 4600 лошадиных сил даже занесен в Книгу рекордов Гиннесса. Дело чести для туриста — сфотографироваться рядом с колесом грузовика, которое в несколько раз выше человеческого роста. Популярно и фото под днищем — стоять под машиной можно даже не наклоняясь.
Кажется невероятным, но при наличии желания и определенной суммы в кошельке можно даже прокатиться на самосвале. 8-минутная поездка по испытательному полигону в кабине 130-тонника «БЕЛАЗ» обойдется в 75 BYN. Цены на странице указаны на октябрь 2020 г.
Стоимость самосвала БелАЗ‑75710
По давно сложившейся традиции, цены, по которым отпускаются заказчикам сверхтяжёлые грузовики, огласке не предаются. В связи с этим, интересующиеся данным вопросам люди могут оперировать лишь косвенными, неофициальными данными. По самым примерным прикидкам, БелАЗ‑75710 стоит не менее десяти миллионов долларов. Ведь только силовой электропривод Siemens MMT500 «тянет» на более чем 2,5 миллиона долларов. А только одна шина Бриджстоун 59/80R63 стоит, по данным официального прайса шинного концерна, и без учёта доставки, 40 тысяч долларов. А в комплекте их восемь штук. Словом, какова машина, такова и её стоимость!
Трансмиссия и рулевое
Трансмиссия — гидромеханическая; число передач — 3+1, главная передача одинарная и планетарные редукторы в ступицах колес. Силовая передача тоже стала нововведением в советском автопроме. В ней применен промежуточный трёхвальный повышающий редуктор для привода гидротрансформатора, сам гидротрансформатор, гидромеханическая КПП и кардан к ведущему заднему мосту.
Рулевое управление облегчено гидроусилителем. ГИР – разделённого типа. Насос ГИР запитан в общую гидросистему, от которой запитаны и насосы кузовного подъёмника. При внеплановой остановке мотора есть запасной вариант привода насосов, он осуществляется от ведущих колёс грузовика. Рулевой механизм двухступенчатый: винт-гайка на циркулирующих шариках и рейко-зубчатый.
Гидротрансформатор – одноступенчатый, снабжен двумя реакторными колёсами с лопастями из алюминия. КПП 3-ступенчатая, на два вала, с фрикционным переключением передач. Для включения любого режима масло через насос с помощью золотникового механизма, от механического привода на рулевой колонке, передается к нужным фрикционам.Гидротрансформатор смягчает нагрузки, увеличивает срок службы шасси. Задний мост автомобиля обычный: с планетарными редукторами передающими движение на колеса и единой главной передачей.
Замена предшественнику
Серийное производство БелАЗ 540 было начато в конце 1965 года. Основная особенность автомобиля – умение транспортировать до 27 т груза (или 15 м3). На то время – это была просто невообразимая цифра. Предшественник грузовика – МАЗ 525 поднимал «на борт» всего на 2 т меньше, но машина была намного прожорливее, имела «неудобные» для работы в карьерах габариты – длинная рама не позволяла эффективно маневрировать на коротких участках. Но новая уплотненная компоновка позволила укоротить самосвал на метр, в отличии от МАЗ-525, благодаря чему радиус поворота машины с 12 м ужался до 8,3 м.
Все остальные габариты тоже выгодно отличались от мазовских: длина/ширина/высота — 7250/3480/3580 мм, база — 3550 мм, клиренс – 475 мм, размер шин — 18.00-25 (26-ти слойная конструкция ). Колея передних колес составляла 2800 мм, задних – 2400 мм, радиус поворота машины – 8,7 м. Масса (снаряженная) – 20925 кг, полная – 48000 кг.
Сам МАЗ 525 был отличной машиной для строительства, но не для работы в карьере, чем и была вызвана необходимость создать тяжеловес. БелАЗ 540 получился более мощным, маневренным, скоростным и производительным: на 1 т перевозимой продукции приходилось 0,8 т снаряженной масы машины, что повысило эффективность нового самосвала на 70%.
За неполных 10 лет, к 1976 г. было произведено 25 тыс. БелАЗов 540 и 540А. Столько карьерных грузовиков в то время не производил в мире никто. К середине 80-х годов завод выпускал до 6000 таких машин в год: это составляло половину мирового производства подобной техники. А вообще объемы производства БелАЗов, как и всех грузовых автомобилей в Советском Союзе, были засекречены: чтобы враг не мог оценить объем производимых ими работ или военный потенциал страны-производителя.
Колеса
Колеса БелАЗа прекрасно себя показывают, отлично реагируя на движение руля. Установленные покрышки на данном самосвале также заслуживают похвалы. Создает их фирма Bridgestone. Как правило, для легких машин подобные шины не выбирают, однако для самого большого БелАЗа самое оно.
Любой водитель должен понимать, что возиться с настолько большими колесами – довольно муторное и сложное занятие. Поэтому производитель позаботился о том, чтобы при поломке тяговых моторов их можно было починить без снятия колес. Такие характеристики важны для тех людей, которые будут вести деятельность, связанную с использованием такого самосвала. Колеса можно снять только при помощи крана, и это занятие довольно длительное. Данные детали отлично справляются с большим весом. Подробно о грузоподъемности БелАЗа написано ранее.
Кабина БелАЗ‑75710
Кабина самого большого БелАЗа напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.
Рабочее место водителя БелАЗ‑75710.
Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на БелАЗ‑75710 говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого БелАЗа будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.
Особенности конструкции и сфера применения
Итак, отличительной особенностью грузовика БелАЗ-75131 и подобной ему тяжёлой техники из Белоруссии является использование электромеханической трансмиссии. Проще говоря, для создания тягового усилия используется в данной технике не крутящий момент двигателя внутреннего сгорания, а электромоторы, интегрированные в колёса.
Могучий, монстроподобный дизельный двигатель нужен, при такой конструкции, для обеспечения работы генератора, который вырабатывает ток для этих тяговых электромоторов. Таким образом, в составе электромеханической трансмиссии БелАЗ-75131 – следующие компоненты: генератор тяговый, два электромоторных колеса (редукторы в сборе с тяговыми электродвигателями), блок резисторов динамического торможения, шкаф управления; комплекты вентиляционногои дополнительного оборудования.
Конкретно на 75131-м БелАЗе использована электромеханическая трансмиссия переменно-постоянного тока собственного производства. А некоторые другие самосвалы БелАЗ подобной конструкции оснащены импортным обрудованием «General Electric»,а также петербургского предприятия «Электросила».
Предназначение карьерного тяжеловеса БелАЗ-75131 – то же, что и у его собратьев: это транспортировка горных пород в свободно-рассыпном виде по технологическим путям карьеров и разработок полезных ископаемых открытого типа. В том числе, и в местностях с самыми сложными и неблагоприятными климатическими условиями.
Технические возможности БелАЗ-75131 позволяют также успешно эксплуатировать его и в крупных строительных проектах больших производственных и гидротехнических объектов; при возведении масштабных магистральных линий, в технологических цехах комбинатов-гигантов перерабатывающей отрасли.
Зачем был создан
При первом взгляде на машину БелАЗ-75710 возникает у многих вопрос: «Зачем его создали?» Устройства автомобиля имеют существенные габаритные показатели, поэтому мало кому понятно, для чего нужен такой огромный самосвал. Многие предполагают, что для перевозки большого количества грузов можно вполне использовать два грузовика с меньшими размерами.
Данный самосвал, как уже было написано выше, был создан по заказу. В то время для работы на карьере в Кемеровской области нужна была гигантская машина, поэтому 2013 году появился первый автомобиль с этим названием. Каковы же размеры БелАЗа?
Награды и дипломы
На данный момент корпоративный сайт ОАО «БелАЗ» собрал внушительную коллекцию наград и дипломов:
- стал победителем конкурса Интернет-проектов «Золотая Паутина-2010» в номинации «Лучшее Интернет-представительство компании в сфере промышленного производства»;
- удостоен статуэтки «Золотой Кибермастер» за победу в Чемпионате и Кубке Всероссийского Интернет-конкурса «Золотой сайт-2011» в номинации «Предприятия и продукция машиностроения»;
- удостоен диплома Интернет-премии «ТИБО-2011» в рубрике «Корпоративный Интернет-ресурс».
- стал победителем в Первом профессиональном конкурсе сайтов «Рейтинга Рунета» в рубрике «Промышленность и оборудование»
Кузов и кабина машины
Изготовленные из высокопрочной легированной стали сварной кузов и рама защищены от коррозии и по праву считаются предметом гордости конструкторов, создавших БелАз 450 тонн. Технические характеристики системы опрокидывания позволяют двум телескопическим гидроцилиндрам поднять многотонную платформу всего за 26 секунд.
Кабина самосвала оснащена климатической установкой. Безопасность водителя гарантируется не только козырьком и ребрами жесткости, но и системой безопасности ROPS, которая раскидывает подушку безопасности над водителем и пассажиром при превышении допустимых значений крена.
Уровень вибрации в кабине не превышает 80 дБ. Вклад в безопасную эксплуатацию вводит и электродинамическая система стояночного тормоза, способная переключиться с тяги на торможение всего за 1 секунду при любой скорости автомобиля.
Кабина водителя
Сферы применения и особенности эксплуатации
Семейство самосвальной техники белорусского производителя предназначено для транспортировки в большом объеме рассыпного горного сырья и полезных ископаемых. Эти автогиганты способны работать и на приисках, и в карьерах, и на обогатительных предприятиях, строительных и гидротехнических площадках независимо от климатического пояса и температурного режима.
Производитель предлагает БелАЗы как в тропическом, так и северном исполнении, и, соответственно, жизненный цикл таких машин зависит от условий эксплуатации. Например, вопрос о серьезном ремонте или списании БелАЗа на Крайнем Севере встанет лишь, когда он отходит около 225 000 км. В то же время карьерная страда позволит на полную катушку использовать самосвал до выработки в 220 000 км, а на строительном поприще пробег грузовика составит не менее 320 000 км.
Из-за серьезных рабочих нагрузок ахиллесовой пятой агрегата считается перегрев. Особенно на территориях с жарким климатом стальной богатырь испытывает проблемы с масляными радиаторами и фрикционами передач. В остальном же нареканий в сторону белорусских самосвалов мало. Большинство владельцев эксплуатирует автогиганты в рамках рекомендаций компании-производителя.
