Подключение стеклоподъемников своими руками: что нужно знать

Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

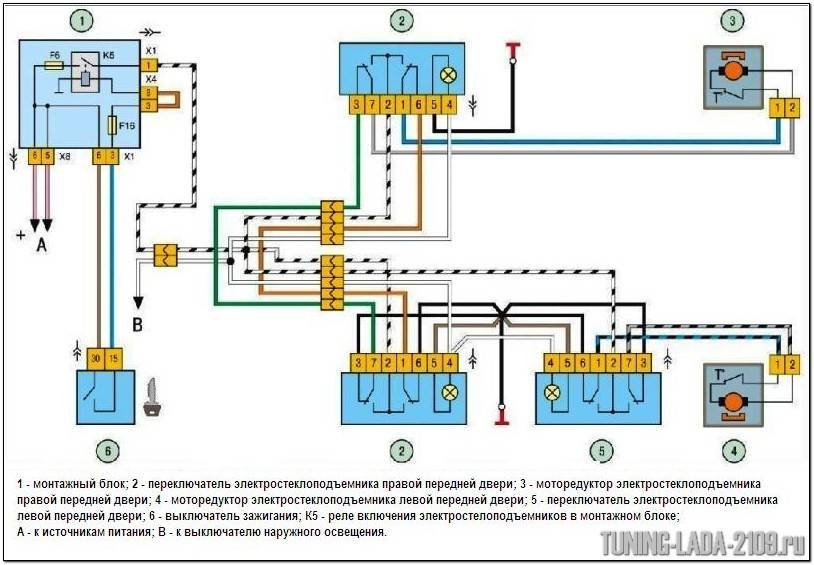

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Добавить комментарий к статье

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

  • колодка «мама-папа», имеющая два контакта;
  • разъем для подключения;
  • 2 клеммы типа «папа»;
  • 2 клеммы «мама» большого размера и 7 небольших клемм;
  • клавиша свеклоподъемного механизма;
  • стакан и разъем для клавиши;
  • 4 метра провода сечением 0,75;
  • 7 пистонов для двери.

Электрическая схема подключения

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

  1. Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
  2. Для доступа к механизму подъема стекла должна сниматься обшивка.
  3. Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
  4. На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
  5. На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
  6. К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

Распиновка подключения переключателя

Подключать провода с клеммами необходимо, используя следующую схему:

  • красный 12-вольтовый подключается к отверстию №2;
  • черно-белый (от голубого) – отверстию № 3;
  • белый (подсветка) – отверстию № 4;
  • черный («масса») — отверстию №5;
  • черны (от серого) — отверстию № 6.

Важно правильно подключить все провода в соответствующие гнезда разъема, иначе кнопки управления не будут работать. После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему

При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный

Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Извините, в настоящее время нет доступных опросов.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

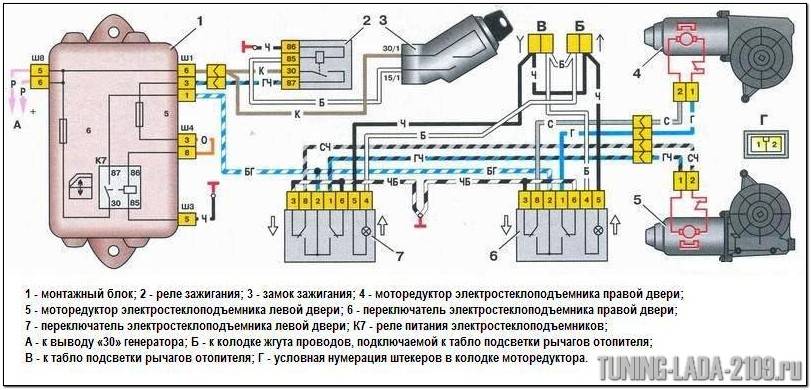

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Восстанавливаем кнопку стеклоподъемника

Электростеклоподъемник (ЭСП) — автомобильное устройство, позволяющее с кнопки поднимать и опускать стекла дверей. ЭСП состоит из приводного механизма, подъемного механизма и блока управления. Как и любые другие системы, подверженные интенсивной эксплуатации, электростеклоподъемники имеют повышенный ресурс — порядка 30 тысяч циклов открывания/закрывания.

Этого ресурса достаточно на 10 и более лет бесперебойной работы, однако при неаккуратном обращении и/или под воздействием других негативных факторов (например попадание воды) устройство может выйти из строя гораздо раньше заявленного срока.

Чаще всего возникают проблемы по механической части, то есть ломается какая-то деталь самого подъемника. В этом случае при нажатии на кнопку будет слышен звук работающего моторчика, но при этом стекло будет стоять на месте.

Стоит осмотреть подъемный механизм на наличие повреждений направляющих, по которым идет передвижение стекла.

Для устранения такой неполадки придется заменить весь механизм, поскольку отдельно детали продаются крайне редко.

Если сам электропривод ЭСП в один прекрасный момент вдруг перестал реагировать на нажатие кнопки, не стоит спешить в автосервис. В этом случае отремонтировать электростеклоподъемник можно самостоятельно. Начать следует с поиска причины неполадки, а их может быть несколько.

Вот наиболее распространенные:

  • Сгорел предохранитель. Если в автомобиле перестало работать какое-либо электронное устройство, для начала следует заглянуть в блок предохранителей;
  • Произошел обрыв проводов или ослабли контакты на клеммах. В данном случае достаточно восстановить соединение;
  • Вышел из строя моторчик привода. В этом случае потребуется его замена;
  • Сломалась сама кнопка. Если не работает или работает с перебоями кнопка стеклоподъемника водительской двери, но при этом с основного блока управления стекло поднимается исправно, значит, проблема в самой кнопке.

Самая частая проблема с кнопками ЭСП на автомобилях любых марок — окисление контактов.

Из-за постоянных перепадов температуры на медных пластинах образуется слой оксида, из-за чего кнопка сначала начинает работать через раз. Чтобы устранить проблему, нужно разобрать блок управления и зачистить контакты от следов грязи или окисления.

При этом следует понимать, что любая очистка дает кратковременный эффект, со временем проблема обязательно повторится. Для большей надежности рекомендуется заменить кнопку.

Как подключается силовая кнопка ЭСП

Несколько контактов: 1–6 и 7–3 являются в нормальной степени замкнутыми (НЗ). Контакты 1–2, 7–2 являются разомкнутыми в нормальной степени (НР). Речь идёт о двух парах контактов для переключения. Если нажать кнопку вверх, происходит размыкание контактов 1–6 и замыкание 1–2 (при поднимаемом стекле). Если нажимается кнопка «Вниз», происходит размыкание контактов 7–3 с замыканием 7–2 стекла с последующим опусканием.

Подключение в определённой последовательности

Подача выхода кнопки 1, которая является дополнительной, происходит в двери водителей на вход 6. Для кнопки 7 предусмотрен вход 3 главной дверной кнопки, предназначенной для пассажиров. В колодке происходит разрезание проводов для соединения контактов 5–6 и 6–3. Вывод «–» контакта 5 приходится на подсветку. Контакты 6 и 3 выводятся при помощи кнопки 1, которая играет дополнительную роль, и 7, предназначенной для двери водителя. В ходе установки происходит параллельное закорачивание при спуске и подъёме. Для обозначения силовых проводов используется выделение жирным.

При помощи кнопок триггеров двигатели ЭСП будут подключаться посредством реле. Обычный доводчик подразумевает реле, как долгое нажатие. Это не является стандартным и приводит к тому, что направление тока осуществляется при помощи проводов и кнопок, связанных с этими деталями.

Параллельный режим

Провода от главной кнопки ЭСП водителя направляются на 88 релейный контакт и посредством контакта 30 в отношении двигателя. Передача проводов от кнопки-дубля происходит на контакт 85 релейной обмотки. Предназначением реле является подпитка внушительного плюса пассажирского двигателя ЭСП. Нужно соединить силовые кнопки, поскольку на главной (пассажирской) кнопке не потребуется реле. Благодаря этому, происходит избавление от лишних щелчков реле при расположении главной кнопки на двери, за которой должны находиться пассажиры.

Дальше переходим к более интересному — подключению электропроводки.

С мотора подьемники у меня выходит синий и рыжий провода.

Для движения вверх:

  • Рыжий +
  • Синий —

Для движения вниз:

все наоборот, тоесть

  • Рыжий —
  • Синий +

Естественно за полярность будет отвечать сама кнопка, так что тут не стоит заморачиваться. Это я написал для общего развития так сказать. Цепляемся к этим проводам и протягиваем через белую колодку в двери, просверлив нужного размера отверстия, в салон автомобиля. Я брал сечением где то 1,5-2 мм.кв. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше.

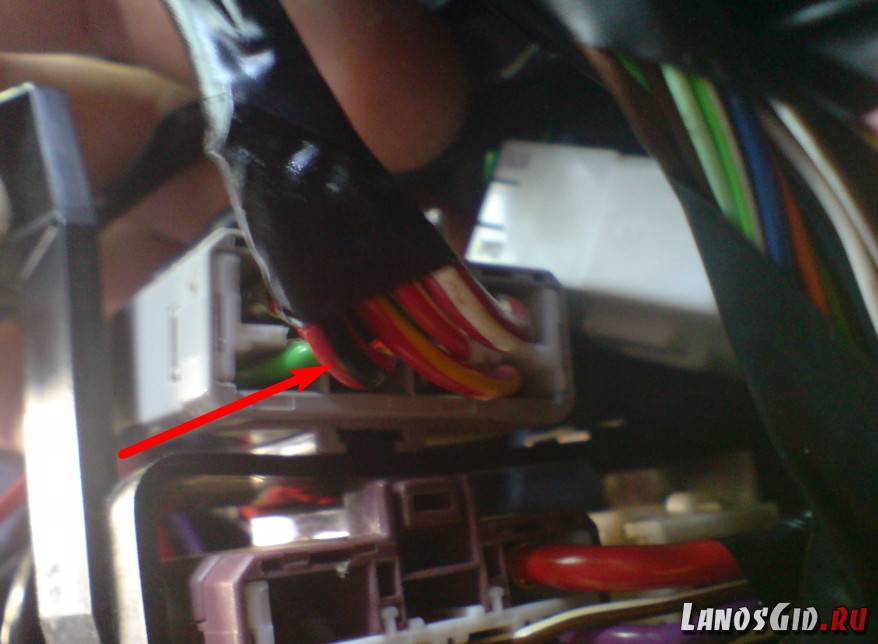

Плюс 12В я брал постоянный, чтобы электроподьемники не зависели от того, повернут ли ключ зажигания в позицию «ON». Если мне не изменяет память, а вернее мои фото записи, то вот это постоянный +12В, но в любом случае ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ сами еще раз (красный с черной полоской):

Ищем его возле блока предохранителей. Если хотите, чтобы подъемники работали только при включенном зажигании, то соответственно и подключаем +12В к проводу, на котором появляется напряжения при положении ключа в положение «ON». Опять же, если я ничего не путаю, то провод это красный:

Обязательно прозвоните перед подключением, правильные ли провода.

Цепляюсь я очень просто — беру немного снимаю обмотку по всей окружности провода, при этом не разрезая сам провод и обычной скруткой хорошенько прикручиваю свой.

Ставил я кнопки управления электростеклоподъемниками возле ручника. Поставил ВАЗовские кнопки. Вот как это выглядит:

Соответственно все необходимые провода и тянем сюда же.

Габаритные размеры кнопок:

Дополнительно я еще поставил доводчик Sheriff PWM-200. Его я запихнул тоже в ту же коробку где и стояночный тормоз. Сам доводчик небольшой, так что прекрасно там все уместилось.

На скане некоторые мои пометки по подключению:).

Если ставить без доводчика, то, придется ставить еще и дополнительно , в моем же случае я не ставил ничего. Да, кстати, плюсовой провод, обязательно подключайте через предохранитель, ампер на 20-25.

А вот собственно сама схема подключения электростеклоподъемников:

Естественно это схема для подключения к стандартным (заводским) Ланосовским кнопкам. В принципе там подключать особо нечего. Смотрите по схеме и все получится.

И не спешите все собирать — ставить карты дверей и т.п. Сначала подключите, проверьте все работает и правильно ли работает, хорошенько все заизолируйте, а потом уже начинайте собирать все до кучи так сказать.

На этом все. До встречи на страницах сайта .

Для современных автомобилей электрические стеклоподъёмники давно стали нормой. А вот владельцам старых отечественных моделей повезло меньше. К примеру, на ВАЗ 2109 электрических стеклоподъёмников нет. Потому что в те далёкие времена, когда начали выпускать «девятку», такие устройства ещё считались роскошью. Можно ли исправить эту ситуацию? Разумеется. Сегодня расскажем читателям о том, как самостоятельно поставить на «девятку» электрические стеклоподъёмники.

Программирование и регулировка: особенности

После того, как узел будет установленный, вам необходимо произвести программирование стеклоподъемников. Прописанный в память ЭБУ узел будет более эффективно работать. Обучение стеклодъемников зависит от того, на какой автомобиль они установлены, поэтому универсальной инструкции к этому процессу нет.

Рассмотрим пример, как прописывать ЭП на примере автомобиля Форд Фокус:

  1. Сначала необходимо нажать на кнопку управления ЭП и подождать до того момента, пока стекло в двери не поднимется до конца.
  2. Далее, опять нажмите на ту же кнопку и удерживайте ее в таком положении несколько секунд.
  3. Теперь вам нужно опустить стекло, для этого нажмите на соответствующую кнопку, пока ЭП не опустится до конца. Когда стекло будет в крайнем нижнем положении, отпустите кнопку.
  4. Затем вам нужно будет опять поднять стекло до того момента, пока оно не будет в крайнем верхнем положении.
  5. После этого просто опустите стекло и попробуйте поднять его в автоматическом режиме, нажав на кнопку один раз, а не зажимая ее. Если эти действия не помогли вам, то повторите весь процесс заново. Нужно отметить, что если данная процедура осуществляется на автомобилях Фокус 2, собранных в России, то такая операция позволит обучить ЭП, если автомобиль оборудован всеми четырьмя стеклоподъемниками. Если же в вашем авто только 2 ЭП, то такой алгоритм работать не будет.

Контроллер электрических стеклоподъемников или люка в автомобиле

Данное устройство является автоматическим контроллером для электрических стеклоподъемников, которые разработаны для автомобиля, где уже были электрически управляемые окна, но они работали только при нажатии кнопки. После отпускания они немедленно останавливались. Для удобства управления была создана своя версия. Тут автоматическое закрывание / открывание стекла происходит после удержания кнопки 1 сек, и теперь вы можете легко открыть окно кратковременным нажатием, как и в более продвинутых автомобилях. Например можете использовать его для управления покупным приводом стёкол на ВАЗ и аналогичные машины. Устройство управляет только одним стеклом, чтобы контролировать два, необходимо создать две такие схемы. Это конечно требует больше работы и немного повышает стоимость, но такое решение имеет много преимуществ:

  1. Может применяться к электрическому люку.
  2. Легче установить и подключить.
  3. Использование кнопок независимое у пассажира и водителя.

Внимание! Будьте осторожны при сборке, проведении испытаний и эксплуатации схемы! Редакция 2 Схемы.ру не несет ответственности за материальные или моральные повреждения, вызванные представленной схемой. Вы используете всё это на свой страх и риск!

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту, после чего потребуется отключить клеммы АКБ. После старый электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка. Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника. Затем можно установить новый механизм, после чего перейти к его подключению.

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

Также необходимо, чтобы заранее были подготовлены кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся. Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

  • отвертку «крест» и плоскую;
  • кусачки и пассатижи;
  • набор ключей;
  • нож и протяжки;
  • изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт. Данные особенности следует учитывать и заранее приобретать все необходимые детали.

Итак, отключив питание от АКБ, отдельно отключается цепь питания прикуривателя и подсветки кнопок приборной панели кнопок. Дело в том, что именно к этим цепям дальше будет реализовано подключение питания стеклоподъемников. Далее, сняв карту двери и зафиксировав скотчем стекло, нужно открутить крепления дверного стекла к штатному механизму стеклоподъемника.

Теперь механизм можно извлечь, выведя нижнюю шпильку направляющей в отверстие в двери. Нажав отверткой, верхнее крепление направляющей также извлекается. После штатный стеклоподъемник полностью снимается.

Далее можно крепить новый механизм, заводя его во внутреннюю полость двери в сложенном виде в положении открытого стекла. Сам механизм внутри крепится за две шпильки, вставляющиеся в отверстия, которые раньше удерживали среднюю часть направляющей штатного механического стеклоподъемника. Совместив все отверстия, можно накрутить гайки.

Совместив механизм с планкой на стекле, нужно соединить их болтами (обычно идут в комплекте). Все сопряженные детали желательно смазать, чтобы механизм работал легко и тихо. На этом этапе установка стеклоподъемника завершена. Теперь можно переходить к подключению.

Подключение стеклоподъемника

Общая схема стеклоподъемника предполагает подключение самого механизма и кнопки. На начальном этапе нужно проложить проводку из двери от мотора стеклоподъемника до того места, где будут стоять кнопки на стеклоподъемники.

Кстати, кнопки стеклоподъемников на многих авто зачастую ставят в штатные места, прикрытые заглушками. Если же ставить кнопку в другое место, нужно разместить кнопку электростеклоподъемника ближе к сидению водителя, чтобы было удобно открывать окна. Обычно это консоль стояночного тормоза, ниша в нижней части панели приборов и т.д.

Важно, чтобы провода в двери не контактировали с подвижными частями двери и механизма стеклоподъемника. Что касается питания стеклоподъемников, его берут от прикуривателя

Подключив питание, следует проверить, как работает схема. Для этого следует включить габариты, убедившись в том, что работает подсветка кнопок стеклоподъемника. В случае если подсветка не включается, нужно поменять местами гнезда на контактах кнопок.

Основная задача — во время подключения кнопки стеклоподъемника не перепутать местами контакты. Как правило, ошибка становится причиной того, что подъем и опускание стекол водителя и пассажира будут отличаться движением кнопки в разные стороны.

Добавим, что также есть варианты установки стеклоподъемников по стандартной схеме с использованием монтажного блока, однако не всегда владельцы имеют такой блок в наличии. Однако при необходимости можно реализовать именно такую схему подключения.

Завершающим этапом является проверка стеклоподъемников. В норме стекло должно подниматься и опускаться плавно, механизм не должен заедать, не допускается выход стекла из направляющих. Чтобы стекло легче двигалось в уплотнителе, можно обработать нагруженные места силиконовыми смазками. Убедившись в полной работоспособности, можно устанавливать на место дверные карты, меняя защелки, пистоны и т.д.

Общая характеристика

Для поднятия и опускания стекол используются электрические стеклоподъемники. Чтобы опустить стекло, нужно нажать на клавишу модуля в водительской двери до щелчка. Закрывая окна, кнопку необходимо поднять. На задних дверях автомобиля Приора установлены ручки для опускания и подъема стекол. Задние стекла в машине не опускаются до конца — так сконструирована данная модель. Нужно помнить об этом, иначе можно сломать ручку стеклоподъемника.

ЭСП бывают трех видов:

Надежнее и качественнее реечные. Установка производится в имеющиеся отверстия.

Моторчик может быть отечественного или импортного производства. Естественно, от производителя будет зависеть и качество работы ЭСП:

  • степень шума;
  • скорость подъема и опускания;
  • работоспособность в разных климатических условиях.

Приобретаются электроподъемники в автомагазинах или на рынках.

Приора имеет электростеклоподъемники, которыми водитель руководит при включенном зажигании и недолгое время после его выключения. Данный способ подключения ЭСП не всегда рационален. Многие автолюбители переделывают электростеклоподъемники для работы без зажигания.

При отключении зажигания в машине ВАЗ 2170 Приора электростеклоподъемники можно использовать недолгие 10-30 секунд. Если за это короткое время открыть двери в авто, то ЭСП уже не будут работать.

Есть старый проверенный метод использования подъемников без зажигания: в реле ЭСП вставляется перемычка. Но в автомобиле Приора невозможно управлять стеклоподъемниками таким способом. Под панелькой в салоне есть автоблок управления электропакетом, но контроллер стеклопакета не сможет находиться в ждущем режиме, будет большая нагрузка на аккумулятор и большой ток утечки энергии. Аккумуляторная батарея не справится с нагрузкой и выйдет из строя.

В просвете провода нужно установить обычную кнопку с диодом без штифта. Управление стеклоподъемниками без зажигания будет доступно в течение этих же 10-30 секунд. Если времени не хватает, достаточно надавить данную кнопку дважды.

Почему не работает стеклоподъемник на Приоре? Причин предостаточно: перегоревший предохранитель, плохое соединение проводов, отказ самого электрического двигателя. Как только причина нерабочего состояния ЭСП выявлена, может быть осуществлен ремонт. Для этого нужно грамотно осуществить демонтаж узла.
