Замена прокладки клапанной крышки

Типы, конструкция и характеристики прокладок клапанных крышек

Замена прокладки клапанной крышки лачетти Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

  • Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
  • Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
  • Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

  • Резиновые;
  • Резинопробковые;
  • Паронитовые;
  • Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

  • Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
  • Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Что нужно для замены прокладки клапанной крышки?

Инструмент:

  • торцовый ключ на 10 мм
  • плоскогубцы или отвертка (зависит от того какие на Вашем Лачетти стоят хомуты)
  • желательно динамометрический ключ. Если нет, тогда можно и без него

Материалы:

  • Собственно, сама прокладка.
  • Герметик. Многие с «пеной у рта» доказывают, что силиконовый использовать нельзя, потому что можно «отравить» датчик кислорода. Это утверждение не совсем соответствует действительности. Силиконовые герметики бывают разные. Поэтому, покупайте тот, на тюбике которого есть надпись:»Безопасный для кислородных датчиков». Либо можно определить по запаху герметика — не должно быть характерного запаха уксуса, а в идеале — не должно быть никакого запаха вообще! Как правило, производители автомобильных герметиков практически уже не производят опасных для датчиков силиконов. Если всё же боитесь использовать силиконовые герметики, тогда возьмите любые другие. Но я остановил свой выбор все-таки на силиконовом герметике — у них масса преимуществ перед альтернативными, начиная от лучшей адгезии и долговечности и, заканчивая высокой степенью эластичности, которая дает возможность применять его также на подвижных конструкциях, не снижая при этом качество заделки стыков. Также прочитайте инструкцию, чтобы после застывания, герметик выдерживал высокую температуру.
  • уплотнительные колечки под болты — 15шт. Можно использовать КАМАЗовские, белые из силикона. Я допустим нашёл красные силиконовые колечки. Даже не знаю от чего они, но стоят в разы дешевле оригинальных.
  • желательно купить сразу пару болтов про запас, чтобы потом не бегать в магазин снова, так как они очень легко ломаются!
  • какое-нибудь моющее средство для мойки клапанной крышки. У меня было вот это. Быстро и удобно.

Внимание! Такие колечки под болты, как у меня, имеют номер 96353007. Они ставились до 2011 года. После 2011 года стоят колечки нового образца под номером 25185121

Они не взаимозаменяемы!!! Вот фото колечек после 2011 года

После 2011 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2011 года.

В период 2011 — 2012 годов могли устанавливаться уплотнители болтов как первого варианта, так и второго. Поэтому перед заказом запчастей лучше проверить, что установлено на Вашем авто.

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Замена прокладки клапанной крышки

1. Сначала нужно ослабить регулировочную гайку троса привода дросселя 2. Потом сдвиньте резиновую втулочку троса и до конца отверните контргайку троса 3. Выведите трос из кронштейна4. Ключом «на 10» отверните две гайки крепления кронштейна к ресиверу (это для двигателя ВАЗ-2111) 5. Снимите его. 6. Крестовой отверткой ослабьте хомуты двух отводящих шлангов вентиляции картерных газов и выньте шланги с клапанной крышки.

7. Крестовой отверткой ослабьте хомут подводящего шланга вентиляции картерных газов и снимите его.

8. Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

9. Снимите клапанную крышку со шпилек. Если на ней остались части прокладки, удалите их острым лезвием и обезжирьте ее посадочное место.

10. В отверстиях крышки установлены резиновые уплотнительные втулки («Солдатики»). Лучше, если вы их замените.

11. Снимите прокладку клапанной крышки.

Где то год назад поехал я регулировать клапана, да не куда-нибудь, а на фирменную станцию ВАЗ в Могилеве (Березина-Лада) — не считайте это рекламой, а наоборот. Так вот: там рукожопый мастер мне их отрегулировал, взяли за это дело немалые деньги (около 50$) и я уехал. Но им повезло что я успел отъехать далековато, т.к. пошел дым из под капота(((. Когда я открыл капот — всё было забрызгано маслом. Этот рукожоп плохо поставил прокладку. Пришлось на месте всё доделать за него. Ездил вроде всё норм, но немного давило масло. А так как я планирую помыть двигатель, решил избавиться даже от намека на течь из под крышки.И так поехали)))Снимаем клапанную крышку:

Кстати я писал что пользуюсь маслом Лукойл, в этой статье я расписал все за и против по маслу Лукойл. Теперь смотрим под клапанную крышку — всё норм.Смотрим на саму крышку:

Полный размерпомытые стекают

Смотрим на цвет бензина:

Полный размервот такой герметик

Хорошо намазываем им на протертую от масла клапанную крышку: Берем прокладку силиконовую:

Полный размерсиликоновая прокладка

вставляем ее в крышку и так же промазываем:

Полный размермажем уже на прокладку

А теперь берем заранее приобретенные удлиненные шпильки (старые выкручиваем ключом на 13, новые закручиваем):

Полный размеркрышка на месте)Единственное: сразу не заводил, а дал постоять (как в инструкции написано). Всё на следующий день проверяем — всё сухо кругом)))Всё таки сам делаешь дольше но качественнее)))По ценам получилось:прокладка 70рублей Россиигерметик 40000 рублей белоруских (130 рублей России)шпильки 2 штуки по 30 рублей РоссииИТОГО 260 рублей РоссииИ напоследок: сегодня мы опять попали в ТОП Могилёв и сразу на 84 место)))

Полный размерУРА! Мы в ТОПЕ)))

ВСЕМ ДОБРА! Цена вопроса: 260 ₽.

Статья для тех, кто планирует самостоятельно выполнить работы по замене прокладки головки блока цилиндров на автомобиле ВАЗ 2114, 13,15.

  1. С двигателя 11183 (1,6i) снимаем декоративную накладку
  2. Отсоединяем трос привода от дроссельной заслонки и вместе с кронштейном крепления отводим в сторону радиатора
  3. Крестовой отверткой ослабляем хомуты крепления трех шлангов системы вентиляции картера. Снимаем шланги с патрубков крышки головки блока.
  4. Торцовым ключом на 10 мм отворачиваем две гайки крепления крышки головки блока цилиндров
  5. Снимаем с обеих шпилек шайбу и резиновую втулку.
  6. Снимаем крышку.
  7. Извлекаем прокладку из крышки.
  1. Отворачиваем пробку маслозаливной горловины.
  2. Торцовым ключом на 10 мм отворачиваем два болта крепления корпуса маслоотделителя.
  3. Снимаем корпус.
  4. Извлекаем сетки маслоотделителя.
  5. Промываем снятые детали в керосине, протираем ветошью и обдуваем сжатым воздухом (от шинного насоса).
  6. Собираем маслоотделитель в обратной последовательности.

Удаляем остатки масла с привалочной поверхности головки блока цилиндров, к которой прижимается прокладка крышки. Укладываем новую прокладку в крышку

При установке, обратите внимание, что Радиусы с правой и левой сторон крышки разные. Убедитесь в том, что прокладка установлена правильно

Наносим на углы прокладки тонкий слой герметика Локтайт-574 или аналогичного. Устанавливаем крышку головки блока цилиндров в последовательности, обратной снятию.

Вентиляция картера

Бензиновые силовые агрегаты снабжены двумя видами вентиляции: для холостого хода и для работы на больших оборотах. И та и другая системы состоят из резиновых трубок, за счет которых газы высасываются во впускной коллектор. Такой клапан закрывает систему на холостом ходу. Если же он не будет функционировать, то это станет причиной образования очень бедной смеси во впускном коллекторе. Вследствие чего мотор начнет трястись или, что еще хуже, заглохнет.

Для того чтобы газы картера не вылетали с масляной пылью, в клапанной крышке установлен отделитель масла. Он может забиваться нагаром и не работать. Тогда масло проникнет во впускной коллектор через фильтр, что вызовет, конечно, задымление мотора.

Мотор, снабженный впрыском, имеет одну трубку отсоса газов, но ближе к дроссельной заслонке канал разделяется на два. Тот, который имеет больший диаметр, входит в коллектор вплоть до заслонки, а меньший, который обычно засорен шлаками, после нее. Через этот канал меньшего диаметра реализуется вентиляция на холостых оборотах, а через второй — когда заслонка открыта. Если каналы загрязняются и вентиляция осуществляться не будет, то выхлопы образуют в моторе настолько сильное избыточное давление, что не смогут выдержать ни прокладки, ни сальник. Вот почему картерные газы начинают течь наружу.

Если обнаружено, что течет клапанная крышка, перед тем как устранять поломку, необходимо восстановить работу системы вентиляции таким образом, чтобы даже при тысяче оборотов картонка на клапанной крышке могла плотно прижиматься к ней. Ведь при изношенном механизме этого не удастся получить даже при двух тысячах оборотов, потому что выхлоп будет прорываться в картер, и течь масла будет продолжаться снова и снова.

Что нужно знать о моторе?

Перед тем, как клапанная крышка ваз 2114 будет снята, а прокладка заменена, стоит поговорить об особенностях мотора. Если вы ничего не знаете о конструктивных особенностях, то оптимальным решением будет обратиться к специалистам. Помните о том, что для проведения подобных работ потребуется определенный инструмент.


Устройство ДВС

Номер деталиНаименование запчасти
12108-1003298Гайка
22108-1003278-01Шайба
32108-1003277-01Втулка
32108-1003277-02Втулка
42108-1003274Шпилька крышки
52111-1003260Крышка головки цилиндров
62108-1003271Болт М12х1,25х135
72108-1003265Шайба
814328201Заглушка 10 чашечная
914329101Заглушка 30 чашечная
101118-1003011Головка блока цилиндров
112101-1002042Втулка
1214329201Заглушка 36 чашечная
1310158601Заглушка 16 сферическая
1411183-1002011-10Блок цилиндров
1514234330Болт М10х1,25х65
162108-1003284-10Кольцо уплотнительное
172111-1003284Кольцо уплотнительное
182111-1003286Болт
192111-1003288-10Заглушка
2010725911Гайка М6 низкая
2111197773Шайба 6 пружинная коническая
2213541221Шпилька М6х22
232108-1003270-10Прокладка крышки
232108-1003270-11Прокладка крышки головки цилиндров
2421083-1003020-10Прокладка головки
2421083-1003020-11Прокладка головки
252112-3855020Датчик детонации
252112-3855020-01Датчик детонации
252112-3855020-02Датчик детонации
252112-3855020-03Датчик детонации
262101-1002040Втулка

В частности автолюбителю нужно чтобы под рукой были такие детали, как:

  • трещотка с удлинителем;
  • головка на 10;
  • отвертка с крестообразной насадкой.

Самостоятельное решение проблемы

Замена прокладки клапанной крышки 1.6 не должна вызывать трудностей у владельцев авто, поскольку сама процедура простая. Сделать все быстро и качественно вполне возможно в условиях частного гаража, необходимо лишь желание и минимальный комплект инструментов.

Чтобы все сделать верно, следует соблюдать рекомендации профессионалов и действовать поэтапно. Сам алгоритм такого ремонта предусматривает следующую очередность действий.

  • Первое, что нужно сделать, это купить уплотнитель заданных параметров, а также приобрести качественный герметик и обезжириватель. Что до герметизирующего состава, то он должен быть рассчитан на высокотемпературный режим работы, а также сохранять изначальные характеристики при значительных температурных перепадах.
  • Подготовив инструменты и расходники, можно приступать к демонтажу клапанной крышки, которому предшествует отсоединение всех сопряженных с ним элементов, к примеру, патрубков. Далее откручиваются крепежные болты и снимается крышка мотора.
  • Все соединяемые поверхности демонтированной детали необходимо очистить от остатков старого герметика и прочих загрязнений, после чего осуществляется их обезжиривание. Эти операции выполняются тщательно и аккуратно.
  • Очистив и обработав все поверхности, переходим к уплотнителю. Новую прокладку нужно смазать герметиком с обеих сторон, после чего она устанавливается на штатное место в силовом агрегате.
  • Завершающим этапом является монтаж клапанной крышки с последующим затягиванием болтов.

Все указанные действия предельно просты, а потому с заменой уплотнителя трудностей возникнуть не должно. Однако практика показывает, что довольно часто течь после такого ремонта становится интенсивней, чем со старой прокладкой. Причин подобного явления может быть несколько, а именно:

  • новый уплотнитель имеет заводской брак или же характеризуется плохим качеством;
  • герметик был нанесен не монолитной полосой или же отличается неподходящими характеристиками;
  • крепежные болты затянуты неравномерно, что привело к перекосу крышки.

Решить возникшую проблему позволяет повторное выполнение процедуры, описанной выше. И в этом случае использовать повторно уплотнитель крайне нежелательно, поскольку его очистка с вероятностью в 90 % приведет к повреждению детали.

Опытные водители настоятельно рекомендуют приобретать оригинальные прокладки под каждую конкретную модель автомобиля. Если же такой возможности нет, тогда следует поискать качественный аналог известного бренда, а не покупать первое, что попадется на глаза, или же то, что подешевле.

Точную информацию об оптимальном уплотнителе, а также рекомендации механиков касательно альтернативных решений можно отыскать на профильных форумах в сети Интернет. Если же вы не уверенны в собственном выборе, тогда следует обратиться за помощью к специалистам.

То же самое касается затягивания крепежных болтов. Не имея нужного инструмента, коим является динамометрический ключ, задающий верное усилие, или же не зная последовательности выполнения данной операции, отгоните автомобиль в наш сервисный центр.

Мы восстановим герметичность и работоспособность двигателя вашей машины в предельно сжатые сроки, предложив разумную цену и фирменную гарантию на выполненные работы и использованные комплектующие.

Стоимость наших услуг весьма демократична, особенно для Москвы. Все используемые технические жидкости, расходные материалы и запчасти мы приобретаем у надежных поставщиков. К тому же, наши специалисты регулярно совершенствуются, посещая специализированные семинары и мастер-классы.

Именно поэтому мы всегда гарантирует отменный конечный результат ремонта, независимо от его сложности и объема работ. Что до замены уплотнителя клапанной крышки, то это простейшая процедура, на выполнение которой не потребуется много времени, а потому простой автотранспорта с данной проблемой в нашем автотехцентре будет минимальным.

Зачем нужна прокладка?

Понятно, что без такой прокладки автомобиль будет работать как и прежде. Но нужно понимать, что она играет определенную роль, пусть и не сказывается на технических особенностях автомобиля

Важно, что при появлении течи может возникнуть ряд серьезных проблем

Если рассматривать основную задачу данной детали, то стоит сказать, что она заключается в обеспечении герметичности соединения. Чтобы соединение клапанной крышки и части двигателя было герметичным, и нужна прокладка. Не потребуется особенных навыков для того, чтобы отыскать крышку, ведь на ней установлена горловина для заливки моторного масла.

Обеспечение доступа

Просто так к прокладке крышки не добраться, придется произвести кое-какие предварительные манипуляции. Сначала плоскогубцами надо сдвинуть с воздушных клапанов хомуты, затем – вынуть их из крышки. Следующим шагом будет ослабление хомута и последующее снятие масляного шланга. Дальше вынимается из крышки проводка датчика распредвала, со свечей снимается проводка от зажигания и с ремня ГРМ убирается крышка.

Следом ослабляется очередной хомут – на воздушном фильтре – и откручиваются 2 болта, которыми фиксируется корпус фильтра. После его снятия можно приступить к демонтажу самой клапанной крышки. Она крепится 12 болтами, их надо выкрутить и отложить в сторону.

Демонтаж старой прокладки: Раз возникла необходимость смены, значит, «внутренности» уже в масле. Его надо по мере снятия старой прокладки подтирать. Причем удалять потеки надо не только с ложа прокладки, но и из свечных колодцев, и с крышки – отовсюду, куда масло успело дотечь. Снимается прокладка обычно без труда; если она успела «прикипеть», ее поддевают отверткой. Главное – не делать резких телодвижений, чтобы лишний раз не рвать «резинку» и не оставлять под капотом обрывки.

Как выгодно обменять авто с пробегом

  1. Диагностику старой модели, на основании которой будет определена ее стоимость;
  2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
  3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
  4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Зазор между поршнем и цилиндром

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

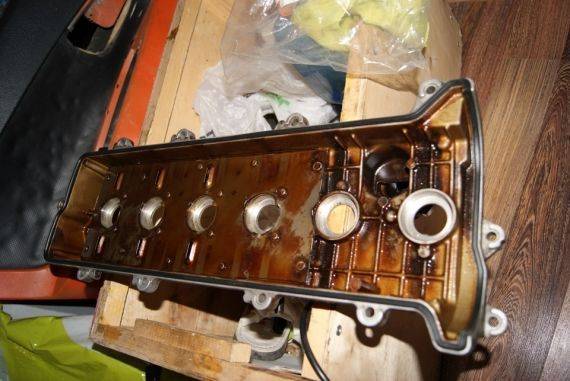

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

  1. Набор ключей и отвёрток.
  2. Плоскогубцы.
  3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Зачем нужна прокладка?

Понятно, что без такой прокладки автомобиль будет работать как и прежде. Но нужно понимать, что она играет определенную роль, пусть и не сказывается на технических особенностях автомобиля

Важно, что при появлении течи может возникнуть ряд серьезных проблем

Если рассматривать основную задачу данной детали, то стоит сказать, что она заключается в обеспечении герметичности соединения. Чтобы соединение клапанной крышки и части двигателя было герметичным, и нужна прокладка. Не потребуется особенных навыков для того, чтобы отыскать крышку, ведь на ней установлена горловина для заливки моторного масла.

Будет полезно: Как снять шаровую опору без съемника

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

НаименованиеПроизводительСтоимость
GlaserИспания570 рублей
GoetzeГермания990 рублей
AjusaИспания1200 рублей
TrialliИталия1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Когда должна происходить замена прокладки и как ее стоит делать

Процесс замены этой детали не является дорогостоящим удовольствием, так как сама по себе она является маленько и практически незначительной в работе всего автомобиля, по сравнению с остальными деталями.

Если транспортным средством пользуются регулярно такую замену следует делать тоже часто.

Ситуации, при которых следует производить замену следующие:

  • капитальный ремонт двигателя;
  • появление капель между головкой и крышкой;
  • техобслуживание.

Многие профессиональные автомобилисты сводят все три ситуации, при которых следует производить замену к одному простому правилу – прокладку нужно менять вместе с маслом, после 25 тыс. километров пробега. Если следовать этому простому практическому совету можно исключить возможные протекания и любые другие возможные риски.

Однако сам процесс замены прокладки не является быстрым в деле и требует предварительной подготовки. Она заключается в покупке герметика и, естественно, самой прокладки. Также потребуется средство, чтобы обезжирить нужные нам поверхности.

Неопытные водители, которые выполняют эту операцию впервые, могут столкнуться с проблемой, что после замены прокладки масло начинает течь еще больше. Причиной этого может оказаться некачественный герметик, перекошенные болты и гайки или низкокачественная прокладка, где нарушен состав резины и примесей.

Выводы

Заменить прокладку клапанной крышки на ВАЗ-2114 достаточно легко и просто. Сам процесс займет 20-30 минут, с которым справиться даже начинающий автомобилист.

Особое внимание необходимо уделить выбору прокладки, которая должна быть качественной и иметь большой срок службы. Очень часто приходится видеть автомобили, причем у большинства владельцев, двигатели которых все в масле, как будто не автомобиль, а трактор

На всех моделях «классики», начиная от ВАЗ 2101 и заканчивая ВАЗ 2107, есть такая проблема, как течь масла из под клапанной крышки. Но ведь можно решить эту беду обычной заменой прокладки, которая стоит сущие копейки. Не помню точно, но в разных магазинах приходилось покупать и цена составляла от 50 до 100 рублей

Очень часто приходится видеть автомобили, причем у большинства владельцев, двигатели которых все в масле, как будто не автомобиль, а трактор. На всех моделях «классики», начиная от ВАЗ 2101 и заканчивая ВАЗ 2107, есть такая проблема, как течь масла из под клапанной крышки. Но ведь можно решить эту беду обычной заменой прокладки, которая стоит сущие копейки. Не помню точно, но в разных магазинах приходилось покупать и цена составляла от 50 до 100 рублей.

А провести эту замену проще простого, понадобится лишь:

  • Головка торцевая на 10
  • Небольшой удлинитель
  • Вороток или трещотка
  • Сухая тряпка

Первым делом необходимо снять воздушный фильтр вместе с корпусом, так как он будет мешаться пр и дальнейшей работе. А затем отсоединить тягу управления заслонкой карбюратора, как это наглядно показано на фотографии ниже:

Потом откручиваем все гайки крепления крышки к головке блока цилиндров, как это видно на картинке ниже:

Снимите также все шайбы, чтобы не потерять их при снятии крышки. И после этого можно поднимать крышку вверх, так как большее ничего не держит.

Чтобы заменить прокладку, необходимо сначала извлечь старую, и сделать это просто, так как она держится там на честном слове:

Прежде чем приступать к установке новой прокладки, необходимо обязательно насухо протереть поверхность крышки и ГБЦ, затем установить ровно прокладку и надеть крышку аккуратно, чтобы не сдвинуть ее в сторону. После чего закручиваем все гайки крепления и устанавливаем все снятые детали в обратной последовательности.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
