Проверка ДТОЖ или как избежать сбоев в работе двигателя

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

  1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

  1. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Спидометры

Спидометр 81.3802010

Диаметр 140мм, работает от бортовой сети 24 вольта. Применяется в основном на Камазах или Мазах. Имеется счетчик общего и суточного пробега и сигнализатор превышения предельной скорости.

Диаметр 140мм, работает от бортовой сети 12 вольта. Применяется на ГАЗ, КАЗ и ПАЗ.

Спидометр 85.3802010

Диаметр 100мм, работает от бортовой сети 12 вольта. Применяется на ГАЗ, УАЗ и ЗИЛ. Счетчик суточного и общего пробега. Очень компактный с глубиной всего 7 сантиметров.

Купить эти комплектующие можно практически у любого поставщика или на Автоприбор» г.Владимир.

скажите какой датчик подойдёт к тахографу siemens vdo а/м маз 1999г.

Замена ДТОЖ и сброс ошибки

  1. Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
  2. Удалить код из памяти ЭБУ. Для этого:

— надавить и удерживать кнопку сброса пробега;

— повернуть ключ зажигания;

— высвечиваются все позиции на ЖКИ;

— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;

— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;

— сброс осуществляется трехсекундным нажатием кнопки сброса пробега>;

— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.

Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.

Проверка снятого ДТОЖ

Для более точной проверки рекомендуется демонтировать устройство с автомобиля. Для этого необходимо дать остыть мотору, а после слить охлаждающую жидкость из системы.

Для снятия потребуется только ключ на «19» (20, 21, 22), с помощью которого можно выкрутить датчик и снять его вместе с кольцом.

На этом же этапе стоит оценить состояние самого устройства, его резьбы, провести чистку и смазать ее.

Эти же операции можно сделать и по отношению к самому датчику. После завершения демонтажа можно переходить непосредственно к работе.

Проверка с термометром

После демонтажа можно сделать проверку с помощью термометра. Такой вариант дает наиболее точные сведения, поэтому рекомендуется для большинства случаев.

Алгоритм действий такой:

  1. Подготовьте сосуд и налейте в него воду.
  2. Используйте кипятильник для нагрева воды.
  3. Подготовьте мультиметр для измерений.
  4. Опустите чувствительный элемент датчика в жидкость.
  5. Обеспечьте возможность подключения мультиметра к контактам.
  6. Установите в воду термометр для контроля температуры. Лучше использовать электронный вариант, обеспечивающий более максимальную точность.
  7. Подогревайте воду и делайте измерения для разных температур, к примеру, от +5 градусов Цельсия и выше с шагом в «5».
  8. Заполните таблицу, в которой будут параметры сопротивления по отношению к устанавливаемой температуре.
  9. Сверьте со сведениями, которые приводятся в мануале к автомобилю.

Конечно, в процессе измерения могут иметь место неточности. Погрешность зависит от нескольких факторов: условий работы и особенностей определенного ДТОЖ. В частности, даже в устройствах одной модели параметр сопротивления может отличаться.

Без термометра

При желании можно сделать проверки без применения измерителя температуры воды.

В данном способе можно действовать по рассмотренному выше принципу, но с небольшими ограничениями.

Общий алгоритм такой:

  1. Закипятите воду.
  2. Установите в нее чувствительный элемент ДТОЖ.
  3. Замерьте сопротивление на выводах.

При температуре около 100 градусов Цельсия сопротивление должно быть около 177 Ом. Но здесь нужно учитывать возможные погрешности.

В частности, на момент проведения измерений температура может измениться в меньшую сторону.

Минус метода в том, что проверка выполняется только при одной температурной точке.

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификации, плюсы и минусы

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

  • -60 С — 2,13 В;
  • -40 С — 2,33 В;
  • -20 С — 2,53 В;
  • 0 С — 2,73 В;
  • +40 С — 3,13 В;
  • +80 С — 3,53 В;
  • 105 С — 3,83 В;
  • 125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

  • 128 С — 80,8 Ом;
  • 100 С — 177 Ом;
  • 80 С — 332 Ом;
  • 60 С — 667 Ом;
  • 40 С — 1459 Ом;
  • 20 С — 3520 Ом;
  • 0 С — 9420 Ом;
  • -20 С — 28680 Ом;
  • -40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

  • Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
  • Возросший расход бензина;
  • Слишком высокие обороты в холостом режиме;
  • Характерные звуки детонации двигателя;
  • Затрудненный запуск;
  • Повышенный нагрев мотора, вплоть до абсолютного перегрева;
  • Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

  • Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
  • Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
  • Некачественный, контрафактный, прибор;
  • Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
  • Загрязнение.

Где находится

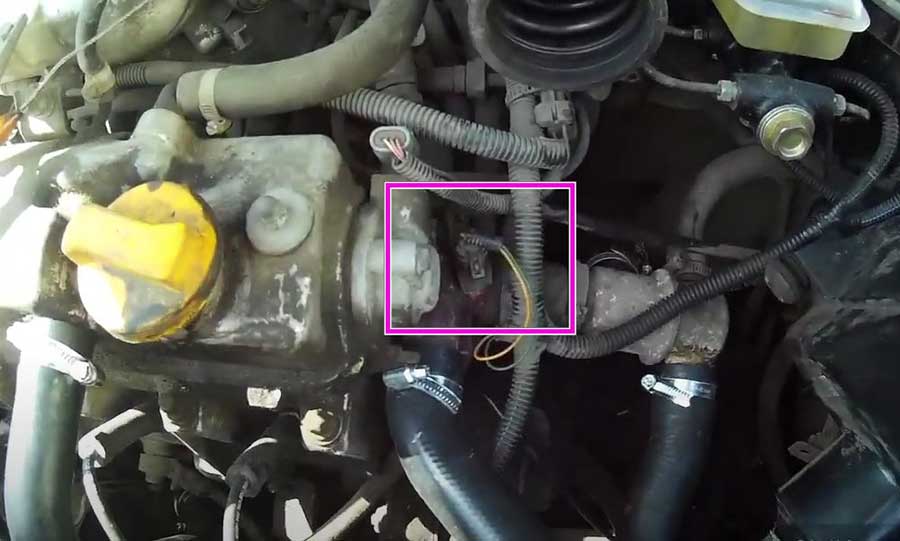

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

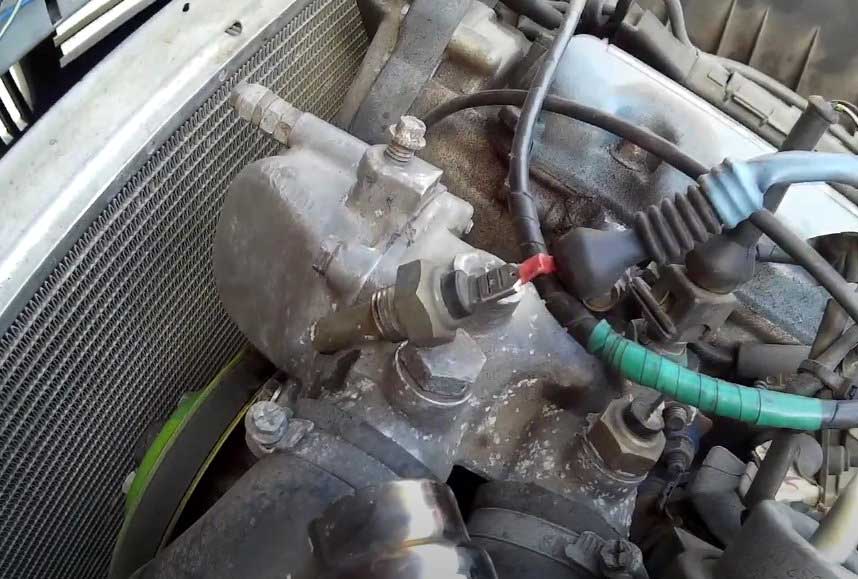

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

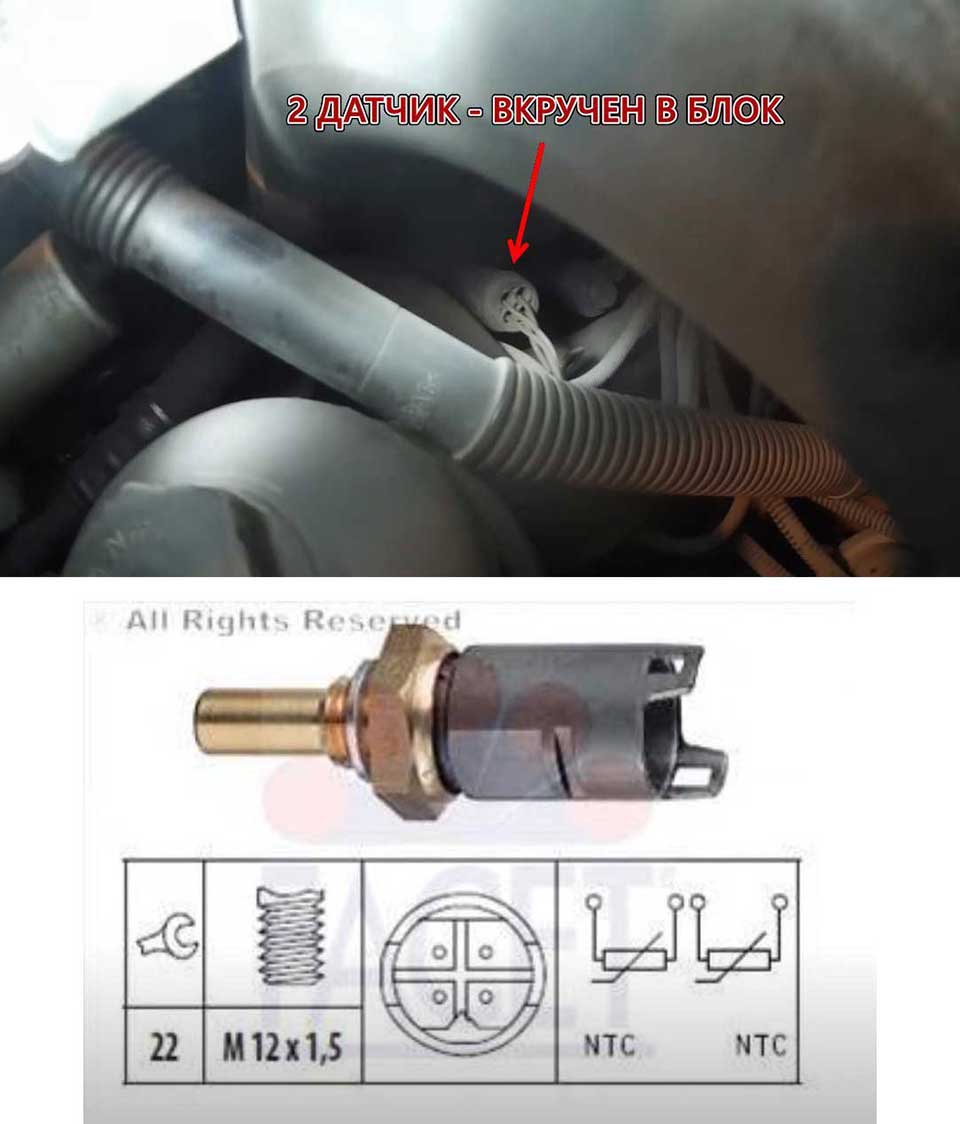

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставятся на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

  • Поломка термостата.
  • Нарушения в работе температурного датчика охлаждающей жидкости.
  • Неисправность самого индикатора и стрелки датчика.
  • Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма

Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Признаки неисправности

Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.

Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.

Вот почему для получения точного результата может потребоваться дополнительная диагностика.

Также важно понимать, какое участие ДТОЖ принимает в работе мотора:

  1. Информирует водителя в реальном времени об температуре охлаждающей жидкости.
  2. При достижении мотором порогового значения температуры ЭБУ, получив информацию от датчика ОЖ, включает вентилятор принудительного охлаждения, как правило, это около 100 0С.
  3. Участвует в процессе увеличения оборотов холостого хода за счет обогащения топливо-воздушной смеси на холодном двигателе.
  4. При движении автомобиля ЭБУ формирует общую информацию об работе всех систем на основании полученных данных от датчиков и основываясь на эти данные формирует правильную топливо-воздушную смесь. Датчик температуры ОЖ тоже учувствует в этом процессе.

Первичные симптомы поломки:

  1. Зажигание лампочки «Check Engine» на приборной панели. Для получения более точной информации лучше сканировать ЭБУ и посмотреть ошибки, к примеру, через автосканер ELM327 подключенный к смартфону. Коды ошибок смотрите дальше.
  2. Двигатель заводится и сразу глохнет.

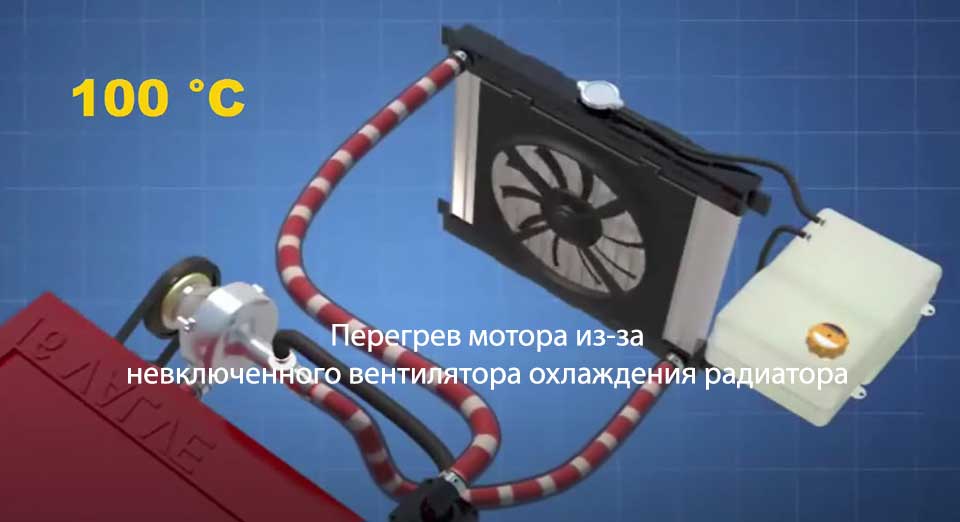

  3. Сбои в работе вентилятора в радиаторе. Неисправность может проявлять себя отказом включения в случае нагрева или работе даже после остывания мотора. При выключении ДТОЖ электронный узел управления машины воспринимает проблему как обрыв и включает вентилятор.
  4. Появление из выхлопной трубы темного или серо-черного дыма.
  5. Увеличение «прожорливости» машины. Это объясняется тем, что на ЭБУ подаются неправильные сведения. Соответственно, «мозги» машины не могут определить объем необходимой смести для поддержания оптимального температурного режима.
  6. Протечка антифриза из-под корпуса ДТОЖ. Такую проблему можно определить при визуальном осмотре.
  7. Глохнет разогретый мотор. Проблема может возникнуть при достижении максимальной температуры. При этом тип залитой ОЖ не имеет значения.
  8. Не работает указатель нагрева силового узла на приборной панели.
  9. Сбои в работе двигателя. Проблема может проявиться остановкой при низких оборотах, трудностях с пуском зимой, колебаниями при работе на ХХ и т. д.
  10. Закипание ОЖ, но при этом на панели приборов отображается температурный режим в пределах нормы.
  11. Увеличение времени нагрева двигателя и т. д.

Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

  1. отсоедините разъем от датчика;
  2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
  3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °ССопротивление проводника, ОмТемпература жидкости, °ССопротивление проводника, Ом
57 280451 188
105 67050973
154 45060667
203 52070467
252 79680332
302 23890241
401 459100177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

ВАЗ 2114, ВАЗ 2115

На этих автомобилях в качестве ДТОЖ можно использовать GM 2112-3851010-01. Место расположения устройства — между головкой цилиндров и термостатом.

Для проверки рекомендуется демонтаж элемента (ключ рожковый на 19). Для этого нужно дождаться охлаждения мотора, отбросить «минус» на АКБ и слить антифриз.

После этого требуется демонтировать устройство, проверить его с помощью нагрева жидкости, термометра и мультиметра.

При этом должны быть следующие параметры.

Таблица 2.

Температура, 0С

Сопротивление, Ом

Напряжение, В

+30

1350-1880

8

+50

585-820

7,6

+70

280-390

6,85

+90

155-196

5,6

+110

87-109

4,7

При расхождении в показателях необходимо заменить устройство.

Виды ДТОЖ

Существуют два основных типа измерителя: механический и цифровой.

Механический аппарат осуществляет свою работу в «аналоговой» форме через передачу электронного сигнала. Такой прибор напрямую подсоединен к температурному указателю или с реле, замыкающимся при достижении определенной температурной отметки. Такое подключение использовалось на старых карбюраторных моторах в особенности в популярных в России «Жигулях».

Цифровой детектор работает аналогичным образом, только подключается он к цифровому блоку – он же ЭБУ.

Уже в этом блоке совершается первичный анализ полученной информации. Происходит отражение информации на соответствующий элемент приборной панели. В том числе ЭБУ определяет, когда отдавать команду на зажигание вентилятору.

Цифровые приборы используются на всех современных автомобилях любой марки от рено логан до ламборджини диабло.

Что делать если загорелась лампочка охлаждающей жидкости в дороге

Проблема с охлаждением двигателя чаще всего появляется именно во время движения автомобиля, когда мотор работает на различных нагрузках в течение продолжительного периода времени. Охлаждение может перестать справляться с нагревом, и в таком случае у водителя загорится соответствующая лампочка. Если индикатор охлаждающей жидкости загорелся при движении автомобиля, необходимо сделать следующее:

  1. Включить систему отопления автомобиля до тех пор, пока не будет найдено место, чтобы остановиться. При включении отопления часть тепла отводится от мотора, тем самым водитель организует дополнительное охлаждение;
  2. Далее необходимо остановиться, но не выключать двигатель. Откройте капот и убедитесь, что вентилятор работает в штатном режиме. Если он не крутится – проблема найдена, и необходимо определить причину, по которой он вышел из строя;
  3. Убедившись, что вентилятор исправен, выключите двигатель и дотроньтесь до радиатора. Если он холодный, значит, мог выйти из строя термостат. Когда радиатор слегка теплый, проблему следует искать в нем или помпе;
  4. Проверьте натяжение ремней;
  5. При необходимости долейте охлаждающую жидкость (но не в горячий двигатель!).

Статья в тему: Как правильно выставить зажигание

Если по первичным признакам обнаружить проблему, из-за которой загорелась лампочка охлаждающей жидкости, не получилось, необходимо завести двигатель и без резких ускорений добраться до ближайшего сервисного центра или площадки, где имеется диагностическое оборудование.

Рено Логан

На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.

Оригиналы:

12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.

12-RENAULT-226307034R – после 2012 года (контакты в ряд).

Все они подходят для моторов K4M и K7M, места их расположения разняться.

Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.

На двигателе K7M в заднем торце головки блока цилиндров.

На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.

Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.

Если цепь рабочая, значит вышел из строя блок управления.

Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).

Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.

Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».

Нормативные данные показаны в таблице 4.

Температура, 0С Сопротивление, Ом
120 105
110 135
90 240 (+/ — 30)
80 335 (+/ — 35)
50 810
25 2050
20 3500 (+/ — 500)
4 7500 (+/ — 500)

Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.

Для большей надежности желательно демонтировать девайс, для используйте головку на 21.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
