Проверяем втягивающее реле стартера на исправность

Основные неисправности реле стартера

Как и любая другая деталь, у реле стартера могут возникнуть технические неполадки в работе. Они могут проявляться следующим образом. Самая явная причина неисправности состоит в том, что стартер попросту не срабатывает и таким образом двигатель не запускается. Противоположная проблема состоит в том, что стартер не прекращает свою работу после запуска двигателя. Это также сигнализирует о проблеме в механизме. Также зачастую у стартера недостаточно оборотов, чтобы раскрутить маховик и таким образом включить его. Еще одним поводом для беспокойства служит отсутствие щелчка при срабатывании ключа зажигания, который сигнализирует о том, что якорь был втянут в корпус, и шестерня зацеплена с маховиком. Если его нет, значит механизм не сработал. Однако бывают случаи, когда щелчок срабатывает, однако устройство стартера так и не заработало. Проблема скорей всего кроется в выгорании контактных пар. Причин для вышеперечисленных проблем может быть множество. В первую очередь, в глаза может бросаться явный износ деталей, которые не дают стартеру правильно работать. В данном случае решением проблемы служит замена деталей. Также могут перегорать контактные пары или обмотки, как было указано выше. Для устранения неполадок, как и в первом случае необходима полная замена деталей. Кроме этого, якорь может продвигаться в корпус с некоторой задержкой и трудностями.

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает. В первую очередь, необходимо проверить, слышен ли щелчок при включении ключа зажигания. Его отсутствие свидетельствует о том, что сам механизм реле стартера не срабатывает. В таком случае необходимо произвести полную замену устройства.

Рекомендуем: Замена сайлентблоков: ехать в автосервис или делать самому?

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения. Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии

Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

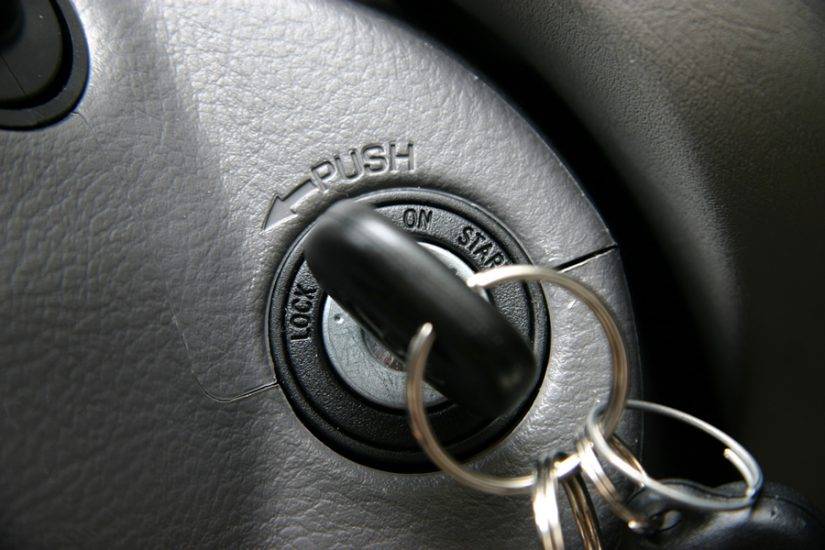

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для “прикуривания”, которые оснащены “крокодилами”.
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки “жизни” отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов.Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока.Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Конструкция, типы и особенности втягивающих реле

Соленоид имеет две обмотки. Самая мощная – втягивающая. Она отвечает за то, чтобы якорь преодолел максимальное сопротивление всех подпуржиненных элементов. Вторая обмотка из проводов меньшего сечения просто удерживает механизм в таком положении.

Чтобы электромотор не разнесло при контакте бендикса с маховиком уже запущенного мотора, в конструкции большинства современных стартеров имеются специальные обгонные муфты.

Также втягивающие реле отличаются типом корпуса. Он может быть разборный или неразборный. Еще одно отличие некоторых модификаций – в способе управления. Система может активировать только привод стартера или же вместе с ним также и цепь, в которой находится катушка зажигания или другое оборудование.

Руководство по проверке

Устройство можно проверить, не снимая его с машины. Снятие выполняется при серьезных поломках. Для диагностики не потребуется специальных знаний. Проверяется устройство в несколько этапов. С амое главное — проверять толстыми проводами, на тонких работать не будет.

Этапы

Проверка стартера в сборе. Для этого нужно демонтировать устройство с машины и зажать его в тиски, надежно, но не сильно, чтобы не поломать. Затем необходимо замкнуть контактные болты, находящиеся с тыльной стороны, с помощью металлического предмета или куска проволоки. Если стартер рабочий, он начнет крутиться. В этом случае причина неисправности может быть в реле тяги.

Проверка на работоспособность тягового реле. Для этого нужно использовать провода с небольшим сопротивлением. Одним проводом нужно соединить положительную клемму на аккумуляторе и реле на массе, а вторым минусовую клемму на аккумуляторе и корпусом стартера. Если реле исправное, прозвучит характерный щелчок и якорь выдвинет шестеренку (автор видео — altevaa TV)

Тестером следует измерить сопротивление между корпусом ротора и обмотками, оно должно составлять несколько миллионов Ом. Если сопротивление изоляции от 0 до 2 Ом, якорь неисправен и требует замены. Проверка межвиткового замыкания делается с помощью специального стенда для проверки генераторов.

Проверка устройства на стенде

Проверку щеток делают с помощью лампочки на 12 В, которую подключают к щеткодержателю и корпусу устройства. Светящаяся лампочка информирует о неисправности щеток. В этом случае их нужно заменить. Обмотка также проверяется лампочкой, только подключается обмотка и корпус.

Прозвонить электрическую сеть. С помощью контрольки можно прозвонить электрическую цепь, чтобы найти разрывы. Чтобы прозвонить элетросеть, необходимо включить зажигание.

Проверяем бендикс. Для проверки понадобится мягкая прокладка, чтобы защитить деталь от повреждения. Звездочку бендикса нужно зажать в тиски и провернуть муфту в одну и другую сторону. Если деталь исправна, муфта будет поворачиваться лишь в одну сторону. Если она проворачивается в другую сторону, это говорит о ее неисправности и необходимости замены. Могут быть изношены зубья, тогда бендикс нужно просто заменить.

Забоины в зубьях бендикса

При визуальном осмотре можно выявить следующие неисправности:

  • обрывы обмотки;
  • нарушение изоляции;
  • износ пластин коллектора;
  • дефекты поверхности коллектора и якоря в виде задиров, царапин, канавок и т.д.

Небольшие дефекты устраняются путем зачищения мелкозернистой наждачной бумагой или шлифованием. Если в результате этих действий якорь уменьшился в диаметре, ставятся прокладки. То же касается и коллектора. Если детали сильно изношены, их лучше заменить. Замена требуется, если неисправна межвитковая изоляция, изношены щетки и подшипники.

Научившись проверять устройство, которое запускает двигатель, своими руками, вы сможете сэкономить на посещении станции техобслуживания.

Если вы не знаете, как проверить стартер, не снимая его с машины, диагностику можно сделать на СТО, которые оборудованы специальным стендом для диагностики генераторов.

Извините, в настоящее время нет доступных опросов.

Поломка реле: причины и признаки

Внешние проявления выхода втягивающего реле автомобильного стартера из строя таковы:

  • Поворот ключа зажигания не приводит к запуску мотора либо же запустить его удаётся только после нескольких попыток.
  • Вращение стартера после запуска мотора происходит на высокой скорости. Это ощущается на слух по громкому жужжанию двигателя.

Поломка реле — одна из вероятных причин невозможности завести автомобиль. В свою очередь, возможных причин выхода втягивающего реле из строя несколько:

  • перегорание контактных пластин, находящихся во внутренней части реле (в обиходе называемых “пятаками”), снижение площади контакта и “залипание” данных пластин;
  • обрыв либо обгорание обмотки;
  • искривление возвратной пружины либо её ослабление;
  • короткое замыкание, образующееся в обмотке.

При обнаружении по крайней мере одного из этих признаков необходимо выполнить диагностику втягивающего реле.

Как проверить реле

Есть 2 способа проверки. Рассмотрим их подробнее:

  • Срабатывание реле определяется довольно легко — при запуске слышен щелчок, который издаёт двигающийся сердечник (4). Такой щелчок свидетельствует об исправности реле. В случае отсутствия щелчка можно сделать вывод о несрабатывании втягивающего реле. Если же реле щёлкает, однако стартер не вращается, причиной этого может быть подгорание находящихся в реле контактов.
  • При срабатывании реле со своеобразным дребезжанием можно констатировать наличие неисправностей в одной либо в обеих его обмотках (2, 3). В этой ситуации проверить втягивающее реле возможно при помощи омметра посредством определения сопротивления обмоток реле. Нужно достать из корпуса сердечник (4), а также возвратную пружину (5, 7, 11), затем попарно определить сопротивление, имеющееся между “массой” и обмотками. Оно должно составлять от 1 до 3 Ом. Затем необходимо вставить обратно сердечник (4), не вставляя пружину (5, 7, 11), силовые контакты (8) замкнуть и определить сопротивление, образованное между ними. Оно должно составлять от 3 до 5 Ом и определяется конкретным реле. В случае, когда измеренное значение не входит в вышеуказанный диапазон, это указывает на короткое замыкание и выход из строя обмоток реле (2, 3).

Запуск двигателя автомобиля происходит посредством работы втягивающего реле. Благодаря ему специальный маховик присоединяется к двигателю, запускает его, затем возвращается на место. Неисправность этой детали может привести к тому, что мотор не заведётся.

Диагностика устройства, запускающего двигатель, своими руками

Для точной диагностики нужен стенд для проверки генераторов и стартеров, которым оснащены станции техобслуживания. Но можно выполнить диагностику стартера своими руками.

Для правильного проведения диагностики, следует знать, основные правила и последовательность выполнения работ:

  • в первую очередь диагностируется стартовое устройство,
  • далее проверяется тяговое реле,
  • затем проверяется якорь и щеточный узел,
  • на завершающем этапе проводится диагностика бендикса.

Для общей проверки стартера его нужно демонтировать и зажать в тисках. Узел должен надежно быть зафиксирован, но не сильно зажат, чтобы не нанести механически повреждения во время проверки. Затем нужно взять кусок провода и замкнуть контактные болты. Исправный механизм придет в движение. В этом случае есть вероятность того, что неисправно втягивающее реле.

Проверить пусковой узел можно с помощью аккумулятора, присоединив его напрямую. Чтобы разобраться, как подключить стартер напрямую к аккумулятору, нужно изучить схему подключения.  Корпус надежно закрепленного пускателя нужно соединить с отрицательной клеммой аккумуляторной батареи, а положительный – к контакту включения устройства и верхней клемме втягивающего реле. Если устройство исправно, двигатель провернет шестеренку и выдвинется бендикс.

Для проверки втягивающего одним проводом нужно соединить реле и плюсовую клемму АКБ, а другим – корпус устройства с минусовой клеммой аккумулятора. При исправном реле якорь выдвинет шестеренку и раздастся характерный звук, напоминающий щелчок.

Следующим проверяется якорь устройства. Для этого нужно подать напряжение 12В непосредственно на пусковой узел, обходя тяговое реле. Таким способом нельзя точно определить, что именно неисправно: щетки или обмотки якоря. Причину неисправности можно определить визуально, разобрав узел. Можно дополнительно сделать проверку мультиметром.

Бендикс – устройство, отвечающее за бесшумность работы пускового узла. Для проверки демонтированный бендикс необходимо зажать в тиски. При этом следует использовать мягкую ветошь, чтобы не повредить устройство. Муфта бендикса должна проворачиваться лишь в одну сторону. Если она вращается в обе стороны, значит причина неисправности в ее поломке. В этом случае деталь нужно заменить.

Фотогалерея

 1. Проверка бендикса пускателя
 2. Проверка якоря и щеток
 3. Проверка щеток на массу
 4. Диагностика на специальном стенде

Обслуживание втягивающего реле — чиста пятаков

Одним из симптомов пригоревших пятаков втягивающего является проблемный пуск двигателя на горячую, то есть мотор может на холодную заводиться нормально, а на прогретом двигателе стартер уже отказывается крутить.

Эта процедура очень проста и лучше всего выполнять ее при снятом устройстве с автомобиля. Для этого понадобится следующий инструмент:

Необходимо сначала снять втягивающее, а затем открутить три гайки, которые наглядно показано на фото ниже:

Затем можно рукой надавить на болты, чтобы они вылезли наружу:

И после этого можно снимать крышку, что наглядно продемонстрировано ниже на картинке. Только имейте ввиду, что до конца она не снимается, так как ее держит тоненький проводок, так что будьте аккуратны, не прилагайте лишних усилий:

Принцип работы

Чтобы понять, как работает втягивающее реле стартёра, вспомним обычный электромагнит. Основной принцип такой же. Узел состоит из двух обмоток: втягивающая и удерживающая. Также в конструкции есть схема активации стартера и сердечника.

Конец якоря тягового реле стартёра соединяется с вилкой. Вся конструкция работает по принципу рычага. Вилка зафиксирована в центральной части. Именно концом, который противоположен основному узлу, перемещается бендикс. Это происходит тогда, когда срабатывает электромагнит сердечника, отвечающего за втягивание.

Зафиксированная на оси в центральной части вилка противоположным от втягивающего реле концом перемещает бендикс при срабатывании электромагнита, втягивающего сердечник.

Когда вы поворачиваете ключ в зажигании, на обмотку подаётся напряжение. В результате образуется магнитное поле. Оно перемещает якорь, который сжимает пружину возврата.

Конец вилки двигается к маховику. Шестерня выталкивается и соединяется с бендиксом. Причём это происходит до того, как произойдёт состыковка с зубчатым маховиком.

Когда происходит зацепление, контакты замыкаются. Они интегрируются в конструкцию втягивающего реле стартёра. В этом процессе принимают участие две схемы, одна мощнее, а другая слабее.

Первая нужна, чтобы преодолеть сопротивление пружины. В процессе её работы втягивающая обмотка дезактивируется. Якорь в свою очередь фиксируется. За его удержание отвечает соответствующая обмотка.

Когда вы вытягиваете ключ из зажигания, контакты размыкаются. Подача тока прекращается. Обмотки оказываются обесточенными. В результате пружина возвращает якорь на место, а бендикс размыкается с маховиком.

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

  • Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
  • Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
  • Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

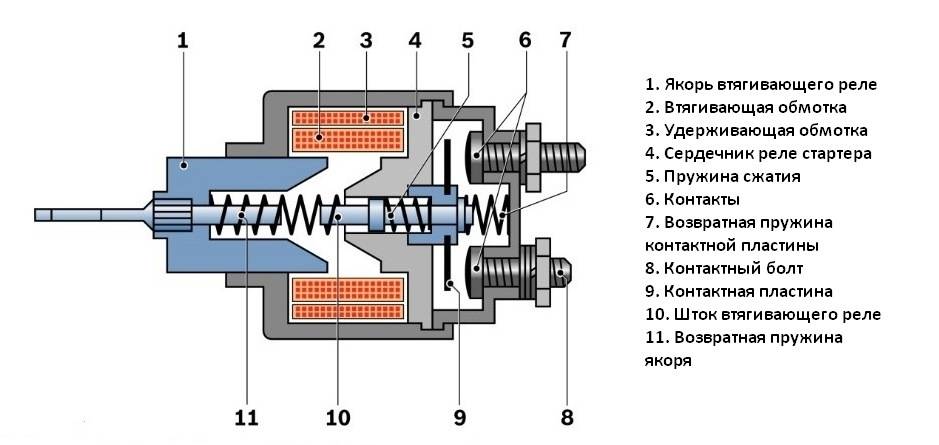

Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

  1. Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
  2. Приводной шток, закреплённый на сердечнике.
  3. Возвратная пружина якоря.
  4. Замыкающий шток с расположенной на нём контактной пластиной.
  5. Пружины сжатия и возврата контактной пластины.
  6. Втягивающая обмотка.
  7. Удерживающая обмотка.
  8. Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
  9. Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
  10. В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

  • силовые контакты реле стартера на стороне стороны контактного диска подгорают;
  • происходит обрыв удерживающей или втягивающей обмотки;
  • имеет место деформация возвратной пружины;
  • возникает короткое замыкание в обмотках;
  • механические повреждения деталей в устройстве втягивающего реле;

В случае, когда стартер не крутит, вполне возможно:

  • втягивающее реле работает, но стартер не начинает вращаться;
  • втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению не оказывают влияния на яркость горения контрольной лампочки.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
