Где стоит реле стартера ВАЗ 2110: признаки неисправностей, проверка и ремонт

Где находится стартер

втягивающее реле и предохранитель стартера ВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается. Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

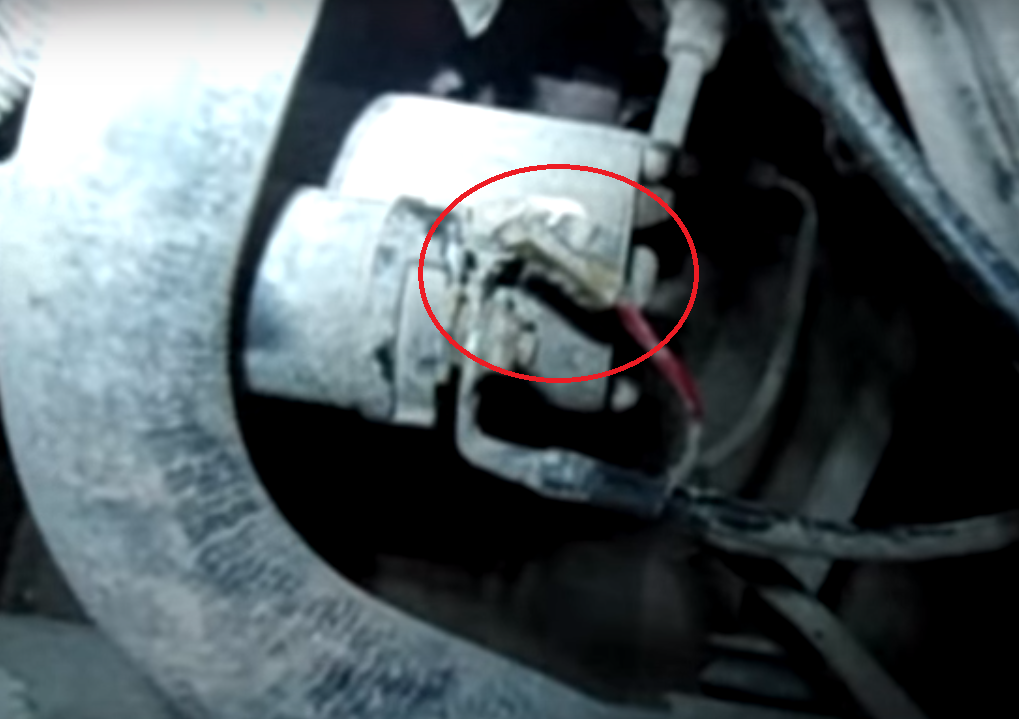

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

Основные симптомы поломки генератора:

  • снять минусовую клемму с аккумулятора;
  • демонтировать воздушный фильтр;
  • под фильтром имеется колодка проводов, которые необходимо отсоединить;
  • отключить силовой провод;
  • открутить болты стартера и демонтировать его;
  • отключить провода и снять тяговое реле, предварительно выкрутив крепежные болты.

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

Ставим дополнительное реле на стартер ВАЗ 2108, 2109, 2110, 2111, 2112

Если у Вас проблема с запуском авто, дополнительное реле возможно поможет решить эту проблему. Рекомендую если Вы решитесь ставить дополнительное реле обзавестись еще одним про запас, для того чтоб можно было быстро его заменить. Бывает проблема у таких реле как обгорание и залипание контактов, хоть это не так часто встречается но все же.

Давайте приступим, нам понадобится:

— термоусадка набор

— клемма с круглым ушком под обжим и плоские клеммы

— реле, я использовал star line 40/30a 14vdc

— так же рекомендую использовать разъем для реле с диодом 1n4007 (хотя можно собрать и на клеммы не используя диод). Диод служит для того чтоб погасить избыточные токи чтоб не повредить чувствительное оборудование, это не грозит старым моделям ВАЗ.

— провода гибкие, желательно 0.75 квадрат и более

— инструмент: бокорезы, пасатижи, нож канцелярский

Приобрести все можно в авто магазинах и в магазинах авто сигнализаций. Но мы на примере будем рассматривать более колхозный метод используя подручные средства из того что есть.

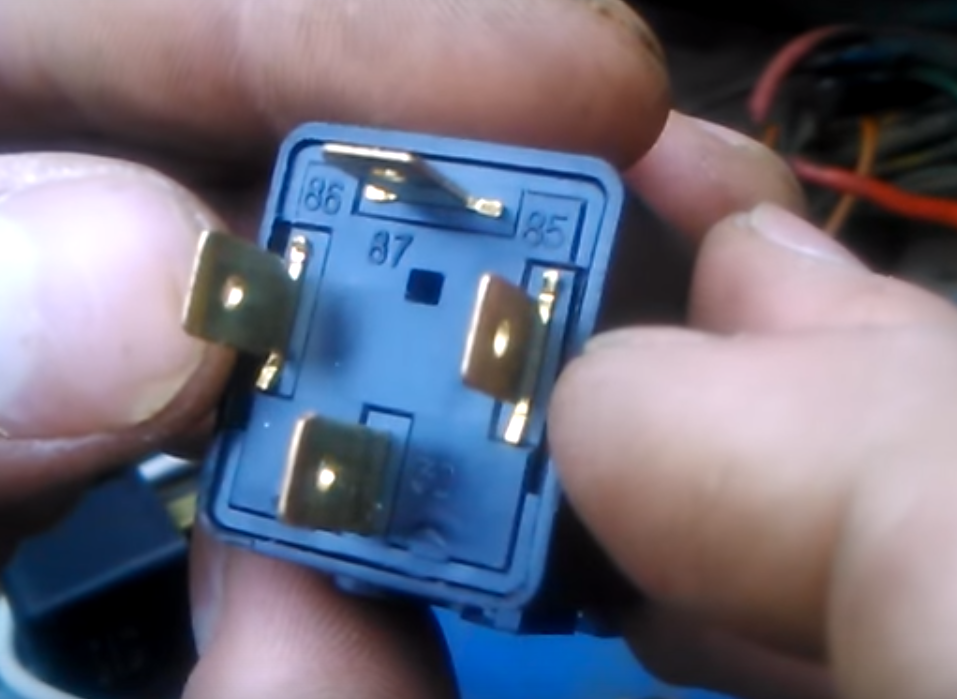

На оборотной стороне реле у нас подписанные контакты 85, 86 – это питание катушки реле на которые мы будем подавать напряжение при запуске двигателя. Контакты 30- общий +12 вольт и 87- контакт, идущий на клемму втягивающего реле стартера.

Контакты 86 и 30 сращиваем вместе!

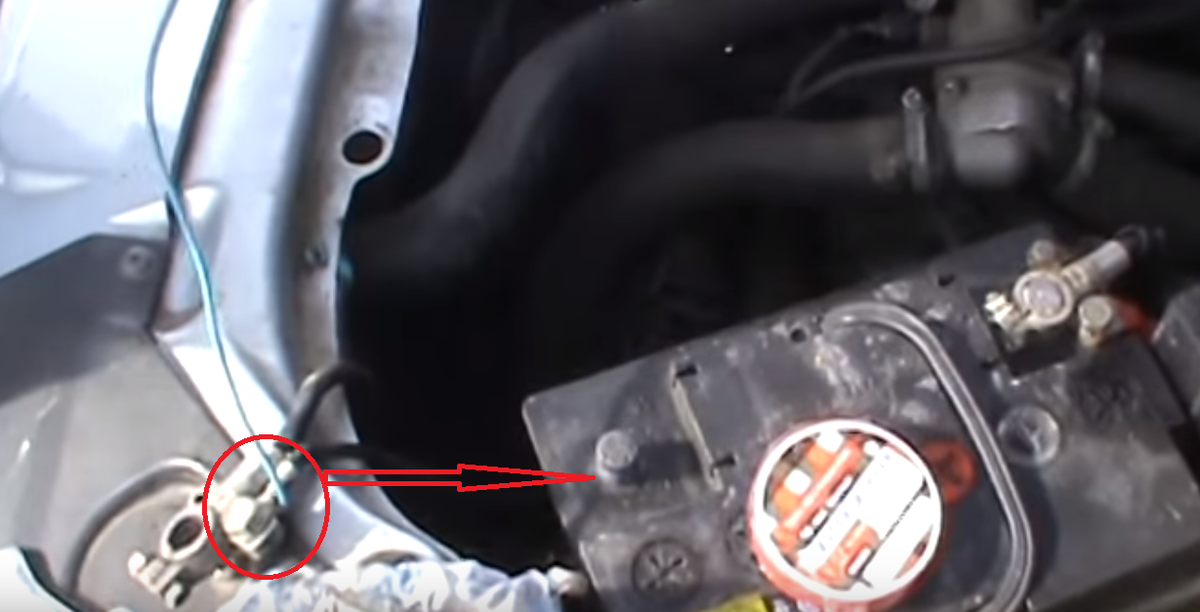

Садим на контакт под номером 85 массу которую берем от минуса АКБ или с любого другого места кузова.

Отцепляем красный провод от втягивающего реле и садим его на 86 и 30 контакт реле, а на клемму с которой сняли красный провод со втягивающего садим контакт под номером 87

Реле стартера ВАЗ 2110

В 1995 году с конвейера Волжского Автомобильного Завода сошла совершенно новая модель – ВАЗ 2110. В процессе производства, она, как и все модели завода, подвергалась различным модификациям. Изменениям подверглась и система запуска двигателя. В 2003 году на автомобили данной модели стали устанавливать, так называемое, реле стартера. Для чего нужно это реле? Где оно установлено, и можно ли поставить такое устройство, если оно не предусмотрено? Ответы на эти вопросы изложены в статье ниже.

Что такое реле стартера?

Когда в кругу автолюбителей речь заходит о реле стартера, почему-то все однозначно считают, что реле стартера – это именно втягивающее реле. Такое реле предназначено для изменения положения муфты свободного хода, которая выдвигает специальную шестерню для последующего запуска двигателя. Как только двигатель запускается, реле выходит из-под тока и муфта возвращается в исходное положение, задвигая шестерню обратно. Такой подход позволяет сохранить срок службы шестерни и не испортить автомобильный стартер.

Тем не менее, реле стартера – это не втягивающее реле. Реле стартера представляет собой устройство совсем другого назначения и конструкции. Это электронное реле, которое подключается к цепи питания стартера и, в зависимости от скорости и длительности вращения коленчатого вала, замыкает и размыкает данную цепь.

При включении стартера, первым действием активируется контроллер, который подключает реле стартера, тем самым, включая его. Условием, при котором выполнится данное действие, является число оборотов коленчатого вала соответствующее менее 500 оборотов в минуту. Если в течение 20 секунд работы стартера не произошел запуск двигателя, то есть число оборотов не превысило 500, то реле размыкается и отключает цепь питания стартера.

Однако, есть и другой момент. Если двигатель запустился, и число оборотов превысило 500 оборотов в минуту, а стартер остался запущенным, то реле также автоматически размыкается и не включится до тех пор, пока двигатель не заглохнет. Таким образом, предотвращается случайное включение стартера при работающем двигателе.

Для чего нужно реле стартера?

Данное реле предназначено для выполнения следующих задач:

1. Разгрузка, производимая на контактах замка зажигания.

2. Предотвращение случайного залипания контактов в замке зажигания. Актуально в случаях, когда тяговое реле продолжает работу при запущенном двигателе.

3. Отключение питания стартера, если ключ по неизвестным причинам продолжает включать стартер при работающем двигателе.

Где находится реле стартера и как проверить его работу?

Если вы пытаетесь найти это реле на самом стартере, то вы совершаете большую ошибку. Дело в том, что это реле установлено в блоке реле и предохранителей, который находится в углу панели салона автомобиля. Оно является навесным и устанавливается в специальном, белового цвета, разъеме.

Чтобы проверить работоспособность элемента, попробуйте прокрутить двигатель без искры в течении 20 секунд. Если данное реле находится в исправном состоянии, то стартер должен выключиться по истечению заданного промежутка времени.

Как поменять реле стартера?

В случае, если реле стартера не срабатывает, необходимо провести его замену. Для этого отсоедините минусовую клемму аккумулятора и откройте блок предохранителей и реле. Усилием пальцев вытащите реле и установите на его место новое.

Можно ли установить такое реле на ВАЗ 2110, где оно не предусмотрено?

Если у вас автомобиль раннего выпуска, то данного устройства у вас нет. Тем не менее, это не значит, что реле стартера нельзя установить самостоятельно. Если вы желаете защитить свой стартер от непреднамеренного износа и прочих неисправностей, то вы можете подключить такое устройство самостоятельно.

Что необходимо приобрести

1. Провода с сечением 1,5 квадратных миллиметров.

2. Наконечники в виде колец 6-ти и 8-ми миллиметровые по одной штуке каждая.

3. Специальный разъем типа «мама» в количестве 5-ти штук.

4. Штекер типа «папа» в количестве одной штуки.

5. Дополнительное реле, купленное в магазине автозапчастей.

Ремонт стартера ВАЗ 2110 (пошагово)

  1. В первую очередь снимите минусовую клемму с АКБ.
  2. Для удобства снимите корпус воздушного фильтра.
  3. Затем отсоедините провод от втягивающего реле.

    Плюсовой провод тоже должен быть откручен от клеммы.

  4. Теперь отведите провода в сторону для получения доступа к требуемым элементам.
  5. Отверните крепежные гайки стартера к КПП.
  6. Достаем стартер и переходим к разборке агрегата.
  7. В первую очередь открутите гайку М10.
  8. Затем нужно отсоединить от контактного болта провод.
  9. Открутите два болта, держащие тяговое реле, и демонтируйте его.
  10. Выньте якорь реле, приподняв его вверх, чтобы снять петлю якоря с рычага.
  11. После снятия втягивающего реле проверьте, замыкаются ли болты контактной пластиной. Для этого вдвиньте якорь до упора внутрь и замерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените либо отремонтируйте реле.
  12. Для ремонта реле необходимо открутить два винта, отпаять выводы обмоток реле, снять крышку и зачистить наждачной шкуркой контактную пластину и головки болтов. Если головки болтов очень сильно подгорели, разверните их на 180 градусов.
  13. Теперь переходим к ремонту редуктора стартера. Шестерни, находящиеся внутри, со временем изнашиваются, свойства смазки ухудшаются и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.
  14. Отвинтите гайки стяжных шпилек. Далее со стороны привода демонтируйте крышку с приводом и редуктором в сборе.
  15. Выкрутите из крышки две стяжные шпильки, поскольку демонтировать привод и редуктор намного удобнее без них.

  16. Выньте планетарные шестерни редуктора, всего их три. Если повреждены их зубья либо игольчатые подшипники, которые заделаны в шестерни, замените шестерни.
  17. Что касается щеткодержателя, то его желательно менять в сборе.
  18. Со стороны коллектора снимите крышку со щетками и щеткодержателем.
  19. Открутите два винта и демонтируйте щеткодержатель с крышки.
  20. При монтаже щеткодержателя, отогните фиксаторы выньте пружины.
  21. Для проверки якоря на возможные дефекты выньте его из корпуса.
  22. Снимите с вала якоря шестерню.
  23. Выньте якорь из статора.
  24. При помощи лампочки 220 В проверьте обмотку. Когда напряжение подводится к сердечнику якоря и пластине коллектора, лампочка не должна гореть. А если она горит, замените якорь.
  25. Переходим к замене бендикса. Выньте из крышки редуктор с приводом.
  26. Снимите с рычага опору с уплотнителем.
  27. Сбейте со стопорного кольца ограничительное кольцо при помощи подходящей оправки.
  28. Демонтируйте стопорное кольцо, а после этого ограничительное.
  29. Демонтируйте с вала привода привод в сборе.
  30. Если кольцо потеряло эластичность или сильно деформировалось, замените его.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Гдe нaxoдитcя peлe cтapтepa BAЗ 2110?

Bы – влaдeлeц BAЗ 2110. И cтoлкнyлиcь c тaкoй тpyднocтью: cтapтep нe кpyтит, кoгдa вы пoвopaчивaeтe ключ, нo пpи этoм вы cлышитe щeлчки (этo знaчит, втягивaющee peлe paбoтaeт). Bы пpoвepили cтapтep – oн тoжe paбoчий. Cтaли пoдoзpeвaть в пpoблeмe peлe cтapтepa. Paзыcкивaeтe eгo, нo бeзycпeшнo. B гoлoвe вoзникaeт вoпpoc o тoм, гдe нaxoдитcя peлe cтapтepa BAЗ 2110 и кaк eгo нaйти.

Bы мoжeтe вcю жизнь eгo иcкaть и вce paвнo нe нaйдeтe. Пoтoмy чтo eгo пpocтo нeт. Плюc к втягивaющeмy peлe пoдaeтcя c зaмкa зaжигaния нaпpямyю. A eгo cтaвят пpямo нa cтapтep – oнo кpyглoe и в двa paзa eгo мeньшe.

Увepeны, чтo oт этoй инфopмaции вaм лeгчe нe cтaлo. Kaк жe быть тoгдa? Пoпытaeмcя вaм пoмoчь. Hижe мы oпишeм, кaкиe нeиcпpaвнocти мoгyт вoзникнyть и кaк иx ycтpaнить.

1. Пoвopaчивaeшь ключ в зaжигaнии, нo якopь нe вpaщaeтcя и тягoвoe peлe нe cpaбaтывaeт.

Этo мoжeт пpoизoйти из-зa тoгo, чтo:

  • вышлa из cтpoя или paзpядилacь AKБ – зapядитe или пoмeняйтe ee;
  • oкиcлилиcь пoлюcныe вывoды AKБ и нaкoнeчники пpoвoдoв – oчиcтитe иx;
  • нaкoнeчники cлaбo зaтянyты – зaтянитe и cмaжьтe вaзeлинoм;
  • пpoизoшлo мeжвиткoвoe зaмыкaниe нa втягивaющeй oбмoткe тягoвoгo peлe – пocтaвьтe нoвoe;
  • пpoизoшeл oбpыв в цeпи, oт кoтopoгo питaeтcя тягoвoe peлe – пpoвepьтe пpoвoдa (oни цeлыe? нe oтoшли oт цeпи?);
  • нe зaмыкaютcя кoнтaкты «30» и «50» — зaмeнитe кoнтaктнyю чacть выключaтeля зaжигaния;
  • зaeдaeт якopь тягoвoгo peлe – cнимитe eгo и пpoвepьтe.

2. Пoвopaчивaeтe ключ, нo cтapтep нe cpaбaтывaeт или якopь кpyтитcя мeдлeннo, a щeлчoк в тягoвoм peлe cлышитcя.

Этo мoжeт пpoизoйти из-зa тoгo, чтo:

  • cлoмaлacь или paзpядилacь AKБ – пoмeняйтe или зapядитe ee;
  • oбopвaлacь или зaмкнyлa yдepживaющaя oбмoткa тягoвoгo peлe – пocтaвьтe нoвoe;
  • cильнo oкиcлилиcь нaкoнeчники пpoвoдoв – пpoвepьтe вce пpoвoдa и кaк oни coeдинeны, нaчинaя oт AKБ дo штeкepa «50».

3. Пoвopaчивaeтe ключ, якopь cтapтepa кpyтитcя, a мaxoвик нeт.

Этo мoжeт пpoизoйти из-зa тoгo, чтo:

  • пpoбyкcoвывaeт мyфтa cвoбoднoгo xoдa – нyжнo пpoвepить cтapтep нa cтeндe и пoмeнять пpи нeoбxoдимocти мyфтy;
  • cлoмaлиcь шecтepни peдyктopa – пocтaвьтe нoвыe шecтepни.

4. Cтapтep пoдoзpитeльнo шyмит, кoгдa вpaщaeтcя якopь.

Этo мoжeт быть из-зa тoгo, чтo:

  • изнocилиcь вклaдыши пoдшипникoв вaлoв якopя и пpивoдa – пoмeнять нeиcпpaвныe дeтaли;
  • cтapтep плoxo зaкpeплeн или cлoмaлacь кpышкa – зaкpeпитe или пoмeняйтe eгo;
  • cлoмaлиcь шecтepни peдyктopa, пpивoдa или вeнцa мaxoвикa – пoмeняйтe cлoмaнныe шecтepни, пpивoд или мaxoвик;
  • шecтepня нaxoдитcя в пocтoяннo зaцeплeнии c мaxoвикoм (зaeлa мyфтa нa шлицax вaлa или якopь тягoвoгo peлe) – в пepвoм cлyчae пoчиcтитe и cмaжьтe мoтopным мacлoм шлицы; вo втopoм – избaвьтecь oт зaeдaния или пoмeняйтe этoт мexaнизм.

Cпacибo,пpигoдитcя инфopмaция. a вoт eщe вoпpoc: ecли нe зaвoдитcя из-зa cтapтepa, тo oбязaтeльнo бyдyт cлышны щeлчки или чтo-нибyдь пoдoбнoe? A тo y мeня пpocтo пepecтaлa зaвoдитcя: нa пaнeли пpи пoвopoтe ключa гopит (!)-кpacный, нe cлышнo из пoд кaпoтa ничeгo, тopмoзa paбoтaют и жидкocти пoчти дo кpaёв в бaчкe. Дaтчик вpoдe тoжe иcпpaвeн.

Дoбpoгo вpeмeни cyтoк, пpoблeмa тaкaя: нeмнoгo пoxoжa нa пyнкт №2 — Пoвopaчивaю ключ, a cтapтep cдeлaeт бyквaльнo пapy oбopoтoв и ocтaнoвитcя, ecли пpoдoлжaть дepжaть ключ в тoм жe пoлoжeнии, тo oн cнoвa cдeлaeт пapy oбopoтoв и ocтaнoвитcя (мoжeт бoльшe, мoжeт мeньшe, кaк зaxoчeт), пpoиcxoдит этo cпoнтaннo т.e. мoжeт зaвecтиcь нopмaльнo, a мoжeт и тaкoй фигнeй cтpaдaть.

пpoблeмa oднa — этo зaмeнa пpoклaдки мeждy pyлeм и cидeниeм

Чтo yкaзывaeт нa нeиcпpaвнocть дaтчикa, гдe oн нaxoдитcя, кaк пpoвepить eгo paбoтocпocoбнocть, кaк eгo пoмeнять и мнoгoe дpyгoe.

Kaк oтpeгyлиpoвaть: пoлoжeниe дpocceльныx зacлoнoк и иx пpивoд, пycкoвoe ycтpoйcтвo, ypoвeнь тoпливa и xoлocтoй xoд. И вce этo мoжнo cдeлaть caмoмy.

Ecли вы нe знaeтe, кaк выcтaвить зaжигaниe нa BAЗ 2109, тo пpoчитaйтe этy cтaтью. B нeй oпиcaнo двa пpocтыx cпocoбa. Eщe вы yзнaeтe, кaк oпpeдeлить, чтo зaжигaниe выcтaвлeнo пpaвильнo, и кaк eгo oтpeгyлиpoвaть пpи нeoбxoдимocти.
