Как самому сделать диагностику двигателя

Диагностика неисправностей электронным тестированием

Сканер подключается к внутренней автомобильной БСА через особый разъём. Прибор или оборудование имеет сложную прошивку, в обязательном порядке обновленную до последней версии. Диагностика имеет ряд автономных операций.

Подвеска

Проверка ходовой части проводится после обнаружения владельцем машины явных признаков неисправности — заносах передней или задней оси, а также неравномерного износа покрышек или стука при обычном движении и маневрах. Ещё одним характерным симптомом неполадки с подвеской становится ложное срабатывание АБС и увеличение люфта руля. Также КД осуществляется после обнаружения на панели приборов пиктограмм, диагностирующих о неполадках.


Компьютерная диагностика подвески

Подробнее о признаках, когда нужно тестировать подвеску:

  • на поворотах слышен стук;
  • протектор шин изнашивается неравномерно;
  • шум усиливается на бездорожье;
  • на скорости автомобиль заносит влево или вправо;
  • при движении ощущается тряска;
  • не в своё время срабатывает антиблокировочная система.

Перед компьютерной диагностикой ходовую автомобиля проверяют руками. Если имеются большие зазоры между деталями, процедуру КД нужно проводить в обязательном порядке.

Силовой агрегат

Компьютерная диагностика ДВС обязательна в случаях, когда автолюбитель замечает длительное разогревание агрегата, увеличение расхода горючего, потерю мощности.

В ходе электронной проверки измеряется также компрессия.

Появление на приборной панели значка «Чек» всегда беспокоит заботливого владельца машины. Без специального оборудования крайне сложно узнать причину нестабильного поведения двигателя современного автомобиля. Самые распространённые ситуации, когда требуется срочное проведение КД силового агрегата:

  • предупреждающие значки на панели — индикатор загорается, когда обнаруживается один из 200 кодов ошибки, связанный с работой двигателя;
  • увеличение расхода горючего — при повреждениях воздушного фильтра, датчика расхода воздуха, лямбда‐зонда и различных элементов топливной системы, бензин или солярка сгорают с высокой скоростью.

Принцип КД бензиновых и дизельных моторов сводится к расшифровке специальных кодов, показывающих состояние электронных систем. Они выводятся на дисплей устройства в виде определённых символов.

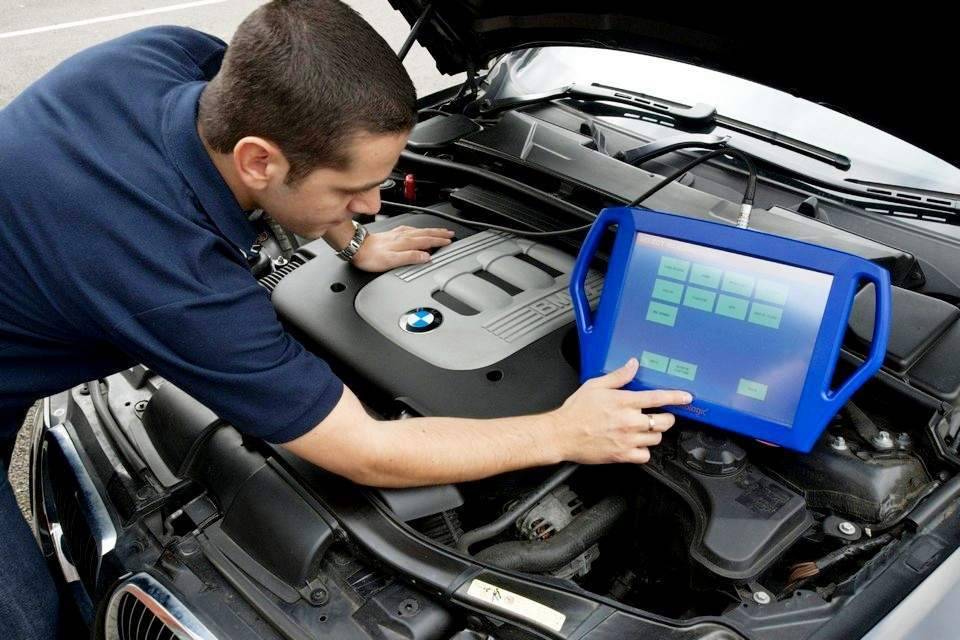

Диагностика двигателя специальным устройством

Специалист должен уметь расшифровывать данные, формировать отчёт с описанием конкретных неисправностей, находить эффективные решения для кардинального исправления работоспособности ДВС.

Коробка автомат

Поводом для тестирования АКПП становятся такие характерные симптомы — коробка включается с рывками, шумит, пробуксовывает и не в состоянии нормально работать. Увеличивается также расход топлива и масла. КД считывает ошибки блока управления автоматом, а также выводит показания датчиков и регуляторов.

Проверка коробки автомат нужна ещё в следующих случаях:

  • после загорания на панели приборов индикатора неисправностей;
  • перед покупкой машины с вторички;
  • раз в год для профилактики.

Если автомобиль с большим пробегом, то диагностировать автомат нужно в обязательном порядке. Также это относится к условиям эксплуатации. Например, если машина оборудована фаркопом и подвержена дополнительным нагрузкам, срок службы автоматической коробки заметно сокращается.

Компьютерное тестирование позволит избежать не нужной замены масла, промывки гидроблока или чистки соленоида. Обычно эти услуги предлагают недобросовестные работники левых сервисов, пытаясь заработать. Всё начинается с жалоб клиента на толчки при торможении, когда переключаешься с третьей скорости на первую. Если провести грамотную диагностику, то сканер мгновенно покажет, что прошивка электронного блока устарела, и автомат нуждается в перенастройке. После установки свежего обеспечения толчки исчезают.

Диагностика АКПП специальным тестером

От чего зависит цена компьютерной диагностики двигателя автомобиля

Сколько стоит компьютерная диагностика двигателя автомобиля? Вообще, это довольно сложная процедура, в результате которой автовладелец получает реальные показатели работы мотора. Неудивительно, что стоимость такой проверки в среднем выше в 2–2,5 раза, чем диагностика других систем автомобиля. Для этой процедуры применяют дополнительные приборы и устройства, способные измерить множество характеристик двигателя в режиме реального времени.

Цена компьютерной диагностики двигателя автомобиля зависит от скорости обнаружения проблемы. Неполадки можно выявить сразу, но бывают случаи, когда нужно проверить всю автоматику двигателя прежде, чем обнаружится проблемный механизм. Чем больше систем и деталей будет проверено, тем выше окажется стоимость услуги.

Компьютерная система не сможет в процессе проверки выдать все показатели работы двигателя. Поэтому, помимо стационарного компьютера, применяют специальные устройства, показывающие реальные параметры двигателя автомобиля. К примеру, для выяснения номинального значения компрессии необходимо использовать компрессометр. Применение манометра обязательно для получения точной информации о давлении в бензонасосе.

Те или иные дополнительные устройства повышают общую стоимость компьютерной диагностики двигателя автомобиля. В данном случае компьютер только указывает на проблемную систему или деталь. Он считывает всю необходимую информацию, а дальше в работу вступает измерительное оборудование.

На территории Российской Федерации цена проведения компьютерной диагностики транспортного средства варьируется в пределах от двух до семи тысяч рублей. На окончательную стоимость влияют мощность двигателя, модель автомобиля, тип коробки переключения передач и множество других параметров.

Компьютерная проверка двигателя и самой машины – это профилактическая мера, которая позволяет избежать поломок во многих системах транспортного средства. В результате двигатель и большинство других агрегатов машины могут быть защищены от различных повреждений, которые слабо проявляются вначале, но способны прогрессировать. С помощью подобной диагностики можно выявить скрытые дефекты до того момента, пока системы автомобиля не дали сбой или не повлияли на функционирование других узлов, предупреждая тем самым возможность дорогостоящего ремонта в будущем.

ИЗМЕРЕНИЕ ФИЗИЧЕСКИХ ВЕЛИЧИН

Мультиметры предназначены для измерения величин постоянного и переменного напряжения, переменного и постоянного тока, сопротивления, оборотов двигателя, температуры, угла замкнутого состояния контактов, а также проверки диодов и транзисторов. Многие такие приборы позволяют фиксировать измеряемые значения, имеют функцию автоматического выключения, а также защиту от неправильного подключения и от перегрузок. Мультиметры необходимы в любом автосервисе и могут быть весьма полезными для автолюбителей. При этом они имеют относительно небольшую стоимость и высокую надежность.

Манометры различного типа и назначения используются для измерения давления газов и жидкостей в системах и агрегатах автомобиля. Электронный измеритель давлений предназначен для определения величины давления топлива, масла в двигателе и управляющего давления в автоматической коробке передач, компрессии в бензиновых двигателях, а также разряжение во впускном коллекторе. Наличие комплекта адаптеров позволяет обслуживать практически любые автомобили импортного и отечественного производства.

Мотортестеры представляют собой довольно сложные приборы, требующие определенных знаний и навыков при использовании. Более ранние модели представляют собой устройства для определения рабочих параметров систем зажигания с использованием осциллографа. Только при их использовании можно измерять высокочастотные импульсы, создаваемые системами зажигания, так как они имеют длительность менее миллисекунды с амплитудой напряжения до 30 кВ. Многие современные мотортестеры являются модульными приборами, не имеют встроенных устройств, отображающих результаты, измерений и их необходимо подключать к компьютеру. С помощью мотортестеров измеряют любые напряжения и токи, а также давления (разряжения) газов и жидкостей в различных системах и узлах двигателя. На основе полученных данных диагностируют карбюраторные и впрысковые моторы с классической, электронной или микропроцессорной системой зажигания. Мотортестеры позволяют быстро и объективно определять неисправности в системах зажигания, топливоподачи, газораспределения, а также проверять работу генератора и зарядку аккумулятора. Для этого они включают в себя средства статистической обработки полученных данных.

Оборудование для диагностики

Существует три типа диагностических приборов: газоанализаторы, мотортестеры и сканеры.

Сканер

Первый прибор – это сканер. Он подключается к автомобилю, к диагностическому разъёму. Сканер – это прибор, который позволяет общаться с блоком управления двигателем. Собственно говоря, он и задуман для работы с блоком управления.

Та информация, которую мы видим на сканере — это информация из блока управления. Если на сканере написано «угол опережения зажигания — 15 градусов», означает ли это, что он реально там 15 градусов? Конечно же нет. Да, он может быть и 15. Но, 15 – это считает блок управления, так он задал угол и выдает 15 градусов.

Мотортестер

Данный прибор – это глаза диагноста. Мотортестер – это измерительный прибор, который можно сравнить по работе с мультиметром. Это такой мощный прибор, заточенный под диагностику двигателей, под измерение высокого напряжения, давлений, токов. Причем, больших токов, всевозможных напряжений, для съема осцилограмм, для их запоминания. То есть это измерительный прибор, в отличие от сканера. Сканер ничего сам не измеряет, сканер отображает то, что видит блок управления.

В сканере мы можем увидеть 15 градусов, подключаем мотортестер, смотрим, а там 5 или 0, или даже минус.

Газоанализатор

То, что у двигателя вылетает из выхлопной трубы – это тоже источник диагностической информации. К примеру, вы приходите к врачу, говорите – у меня болит то-то и то-то, он дает вам направление на анализы, потому что ему нужна информация о том, что у вас там в крови и сколько там сахара, сколько того и того.

То, что у двигателя в выхлопной трубе – это то, что произвел двигатель в результате своей работы, в результате своей жизнедеятельности. Он выполняет механическую работу и производит отработанные газы. Вот как доктор по анализу видит, что происходит, так и мы по составам отработанных газов видим, что происходит в двигателе.

Дополнительное оборудование

Даже основными диагностическими приборами нельзя полностью собрать информацию о некорректной работе двигателя. Остаются небольшие области, в которых все три прибора бессильны. Здесь используется дополнительное диагностическое оборудование.

Топливные монометры

В первую очередь, это набор топливных манометров. Набор переходников под разные системы, разные модели автомобилей. Компрессометр служит для оценки состояния цилиндров. Но более серьезно их можно оценить пневмотестером. Им можно определить досконально работу цилиндра, железа цилиндра.

Пример из практики автосервиса “Желтый бокс”

Приезжает автомобиль, троит, подтраивает. Меряем компрессию – все хорошо, но по газоанализу видно, что не все хорошо, а компрессия вроде бы нормальная. Берем пневмотестер, смотрим – а в одном цилиндре утечка. И уже знаем: какая утечка и куда (через клапан, через кольцо или в систему охлаждения).

Тестер утечек

Попросту говоря — это генератор дыма. Туда заливается специальный состав, он там нагревается, дымится со страшной силой, и дым подается во впускной коллектор. Это делается для того, чтобы найти утечки во впускном коллекторе. Какие места утечек могут быть: Ось дроссельной заслонки. Куда дроссельная заслонка одевается, из этих втулочек дымит регулярно. Если дроссельный узел походил лет пять — уже будет дымить оттуда. Регуляторы холостого хода.

Конечно, это не основной прибор, нет крайней необходимости в нем, но очень полезная вещь, очень удобная и значительно облегчает поиск подсоса воздуха.

Стетоскоп технический

Тоже очень полезная штука, стоит копейки. Этим прибором можно прослушать двигатель на пример каких-то механических стуков, где-то там поршня постукивают, клапана постукивают, побрякивают, используют для прослушивания форсунок.

Эндоскоп

Очень удобная штука, одно дело, когда вы что-то померяли, посмотрели. А если предполагать, что детонация происходит из-за нагара в камере сгорания, потому что других причин нет? Как это увидеть, не разбирая двигатель? – Эндоскопом. Выворачиваем свечку, заглядываем, смотрим.

Эндоскопы бывают как самостоятельные приборы и как камеры с подключением к компьютеру. Существует большая проблема – не заводится двигатель в морозы. На впускных клапанах, вследствие подачи топлива на клапан – впрысковые моторы подают топливо на клапан, и он обрастает смолой, покрывается ей как губкой. Топливо брызнуло на клапан, клапан горячий, что могло испариться – испарилось, а смола осталась. И в итоге впрысковые моторы вот этим страдали. Форсунка брызнула на клапан, бензин впитался, образовавшейся смолой, и машина не завелась. Тоже, это очень легко обнаружить эндоскопом.

Сканеры

Основная задача сканера – «чтение» электронного блока управления, который есть почти во всех современных авто.

Чтобы разобраться в задачах устройства, необходимо четко понимать схему работы самого функционального блока.

Так, ЭБУ получает полную информацию от датчиков, установленных на автомобиле, производит обработку получаемой информации и выдает готовый сигнал на исполнительные системы.

Еще одной функцией ЭБУ является эффективное обнаружение сбоев в работе любой из систем.

Что касается сканера, который работает в комплексе с блоком, то он дает возможность:

  • фиксировать и контролировать сигналы со всех датчиков системы, а также видеть основные параметры в режиме реального времени;
  • производить проверку работоспособности всех механизмов, контролировать их, приводить в действие, просматривать идентификационные данные ЭБУ, считывать коды неисправностей и так далее;
  • видеть показания сканера, которые непосредственно передают данные с ЭБУ.

Таким образом, сканер показывает лишь то, что видит электронный блок управления.

Если один из датчиков системы «врет», к примеру, из-за плохой массы, то на экране сканера будет аналогичный «обман».

По своей сути сканер не является измерительным прибором – он просто отображает получаемую информацию.

Поэтому к считанным кодам неисправностей необходимо подходить критически и не делать спешных решений по замене той или иной детали.

Полученные данные должны лишь дать «пищу» для размышлений.

Компьютерная диагностика двигателя – дорого, но достоверно

В настоящее время существует три способа определения технического состояния силового агрегата, которые между собой отличаются лишь точностью результатов и количеством затраченных средств.

  1. Визуальный осмотр – простейший метод, не требующий больших затрат. Точность такого исследования весьма условна.
  2. Осмотр с использованием диагностических приборов, с помощью которых проводится измерение интересующих параметров. Точность результатов во много зависит от квалификации специалиста-ремонтника. Финансовые затраты относительно небольшие. Чего не скажешь о потраченном времени.
  3. Наиболее сложный метод – компьютерная диагностика, проводится с применением электронного оборудования. На данный момент среди водителей считается самым точным, но и самым дорогим способом определения технического состояния двигателя.

https://youtube.com/watch?v=xjTCZa0J030

Что нужно для диагностики автомобиля через ноутбук или смартфон

После того, как вы определились с выбором и приобрели прибор для диагностики автомобилей своими руками, необходимо установить программное обеспечение.

Не всегда это просто. Следует четко следовать прилагаемым к устройству инструкциям. Бывает, после неграмотной установки обеспечения, даже деинсталлировав программу и почистив реестры, заново на этот диск она уже «не ляжет».

При проведении компьютерной диагностики автомобиля крайне желательно иметь простой мультиметр (тестер). Если диагностика показала на неисправность какого-то узла, не надо сразу спешить покупать новый. Возможно, есть обычный обрыв электропроводки, идущей к нему.

Для того, чтобы полностью владеть информацией об автомобиле, необходимо иметь принципиальную электрическую схему. Ее можно найти в руководстве по ремонту и эксплуатации конкретного автомобиля.

Также есть компьютерные программы, в которых содержаться такие данные. Наиболее популярные – AUTODATA, TOLERANCE, ELSA. Их также желательно установить на компьютер, если есть определенные знания в электротехнике.

Если вы приобрели автосканер для диагностики авто с помощью смартфона на базе Android, также необходима установка программного обеспечения. Для ELM327 это условно бесплатная программа TORQUE.

Для других диагностических устройств программы можно скачать на официальных сайтах.

На слух

Будем надеяться, что вы помните на слух, как работает исправный агрегат: тихо и ровно. На некоторых моделях – практически неслышно. Если в звуке работающего мотора появились какие-то новые нотки, то необходимо прислушаться к этому повнимательнее.

Звонкое цоканье при работающем моторе может означать увеличенные зазоры клапанов, и их необходимо отрегулировать.

Равномерный стук, не зависящий от оборотов, может означать изношенность распредвала или его подшипников.

Характерное постукивание на холодную, которое пропадает с разогревом движка до рабочих температур – гидрокомпенсаторы вышли из строя или засорились (необходима прочистка, промывка или замена – стук уйдет).

Бухающий звук – коренные вкладыши коленвала.

Зачем нужна диагностика двигателя автомобиля

Автомобильный двигатель устроен достаточно сложно, поэтому его надежная работа возможна только в случае качественного ухода и обслуживания. Убедиться в исправности всех узлов и агрегатов мотора можно только с помощью его диагностики, которую проводят в несколько этапов. Также это нужно делать в целях профилактики через определенные интервалы, отсчитываемые либо календарно, либо пробегом машины.

Психология большинства людей такова, что обращаются они за медицинским обследованием только в случае серьезных проблем. Очень часто случается, что для результативного лечения заболевания уже слишком поздно. На мелкие недомогания – покалывание, легкую боль – стараются не обращать внимания и ждут, пока само пройдет. Однако такие симптомы могут быть свидетельством серьезных процессов, происходящих в организме. И только полное обследование может дать развернутую картину состояния здоровья человека.

Аналогично и силовой агрегат авто постепенно изнашивается, только сообщить об этом своему хозяину не может. Современные машины снабжены развитыми устройствами самодиагностики. Вся информация о состоянии автомобиля доступна на дисплее бортового компьютера. Однако такими системами комплектуются в основном дорогостоящие автомобили. Также пользователю выводится далеко не вся собираемая самодиагностикой информация. Основная масса владельцев бюджетных автомобилей вынуждены проводить диагностику мотора самостоятельно. Состоит она из ряда этапов, каждый из которых важен для оценки ситуации.

Собственноручная диагностика двигателя. Советы начинающим механикам

К огромному удовольствию современных автолюбителей, в далеком прошлом осталось то время, когда для выявления причин неисправностей силовых агрегатов требовалось полностью разбирать мотор и тщательно проверять работоспособность каждой детали. Сегодня этот длительный и трудоемкий процесс доверяют умной электронике, способной в считанные минуты справиться с задачей.

Практически все профессиональные автосервисы оснащены высокотехнологическим оборудованием, с помощью которого опытными специалистами осуществляется диагностика ДВС.

Однако прогрессивные технологии не обошли и рядовых обывателей. Сегодня любому автолюбителю, владеющими простейшими навыками пользователя интернета, доступна компьютерная диагностика двигателя автомобиля.

Потребуется лишь предварительно приобрести специальный прибор с особым программным обеспечением для определения состояния электронных систем транспортного средства. Подобное устройство называется диагностическим адаптером и находится в свободной продаже на современном автомобильном рынке.

Средства доступа к интернету сегодня имеются у каждого, начиная от ПК или ноутбука, и заканчивая новомодным смартфоном. Что касается затратной части самостоятельного исследования, то диагностирование двигателя невозможно выполнить без специальной базы данных, расшифровывающей показания адаптера. Также довольно ощутимой стоимостью обладает и сам прибор, однако расходы быстро окупаются за счет отказа от аналогичных услуг автомастерских.

Кроме того, выполненная своими руками диагностика бензиновых двигателей позволяет своевременно выявить неисправность силового агрегата и принять необходимые меры по ее устранению. Это дает возможность сэкономить на незапланированном капитальном ремонте, потребность в котором возникнет при длительной эксплуатации проблемного мотора.

Механическая диагностика автомобилей

Сделать автомобильную диагностику своими руками можно и без применения телефона и других чудес современной техники. Например, вы можете проверить автомобиль по акустическому шуму, благодаря чему вы сможете проанализировать состояние сопряжений при запущенном двигателе. При этом стоит учитывать разницу в скоростях вращения обоих валов движка. И помните, что частота вращения распредвала вдвое ниже аналогичного показателя коленвала. Неисправности могут быть двух видов:

Подготовка и проведение диагностики

Для начала нужно провести подготовительные мероприятия:

Чтобы облегчить работу, разделите шумы на зоны, чтобы проще выявить источник проблемы. Подвеску автомобиля можно диагностировать с помощью стетоскопа, оснащенного механическим датчиком.

Чтобы лучше прислушаться к нужной зоне, возьмите трубку для прижатия из дерева. Послушайте сначала навеску, чтобы получить более достоверные сведения по шумам. Отключите насос ГУР, генератор или помпу, снимите ремни для крепежей. Навеску нужно внимательно прослушать в узлах трения и сравнить эти звуки с теми, которые вы слышите в новых узлах.

Автомобильный движок нужно слушать при целиком холодном или целиком прогретом состоянии и на различных оборотах. Чтобы правильно проанализировать шумы изменяйте обороты с разной динамикой. Для того чтобы определить увеличение теплового зазора в клапане, помните, что на холостых присутствует характерное таканье. Если тепловой зазор отрегулирован верным образом, то тогда источником неисправности будет неравномерный износ поверхностей, которые касаются друг друга.

Характеристика звуков


может появиться стрекотание

При этом этот звук не сильно опасен, а вот глухой звук, частота которого двое меньше частоты движения коленвала, говорит о том, что нужно заменить подшипники распредвала. Его хорошо слышно при прогревании мотора на холостых оборотах. Бояться не нужно, но проверьте ГРМ как можно скорее.

Если вы слышите слабый звонкий звук, то это может быть свидетельством большого зазора между поршневой юбкой и стенкой цилиндра. Это не слишком страшно, то не откладывайте ремонт надолго.

Какие звуки считаются опасными?


перекрыть подачу топлива

Если вы слышите глухой стук, значит, имеется большой зазор в коренных подшипниках на коленчатом валу. Если он усиливается при быстром понижении мотора, значит, что давление масла находится ниже нормы, и могут быть серьезные проблемы.

Хлопки сигнализируют об ослаблении цепей или проблемах с цепным механизмом. Их слышно сильнее на холостых или же при резком сокращении оборотов.

Как видите, некоторые неполадки автомобиля можно выявить посредством прослушивания тех или иных зон, причем делать это не так сложно.

Однако, конечно же, компьютерная диагностика будет более полной и достоверной. Стоит добавить, что в СТО проведение компьютерной диагностики стоит небольших, но денег. А зачем их тратить, если все можно сделать самому, имея на руках лишь телефон и специальных адаптер. А сэкономленные деньги лучше потратить на себя или на автомобильные аксессуары.

https://youtube.com/watch?v=rgAhKjGzKS8
