Как работает механическая коробка передач: подробно и наглядно

Основы езды на механике

Прежде чем узнать, как научиться ездить на механике, желательно понимать, с чем вообще придется иметь дело:

1. Педали. При управлении ТС используется три педали: газ (крайняя правая), тормоз (по центру), сцепление (располагается слева). В отличие от автоматической трансмиссии, здесь используются в управлении обе ноги. Если водитель, севший за руль механики новичок, поначалу, это делать будет непривычно.
2. КПП.  При помощи смещения шестеренок в трансмиссии, происходит переключение скоростей. На многих автомобилях данный селектор оснащен подсказками, используя которые проще разобраться, какая передача выбрана.
3. Тахометр. Располагается на панели приборов, и позволяет определить, сколько коленвал двигателя делает оборотов в минуту. При помощи него новички контролируют, когда необходимо переключаться на следующую передачу.

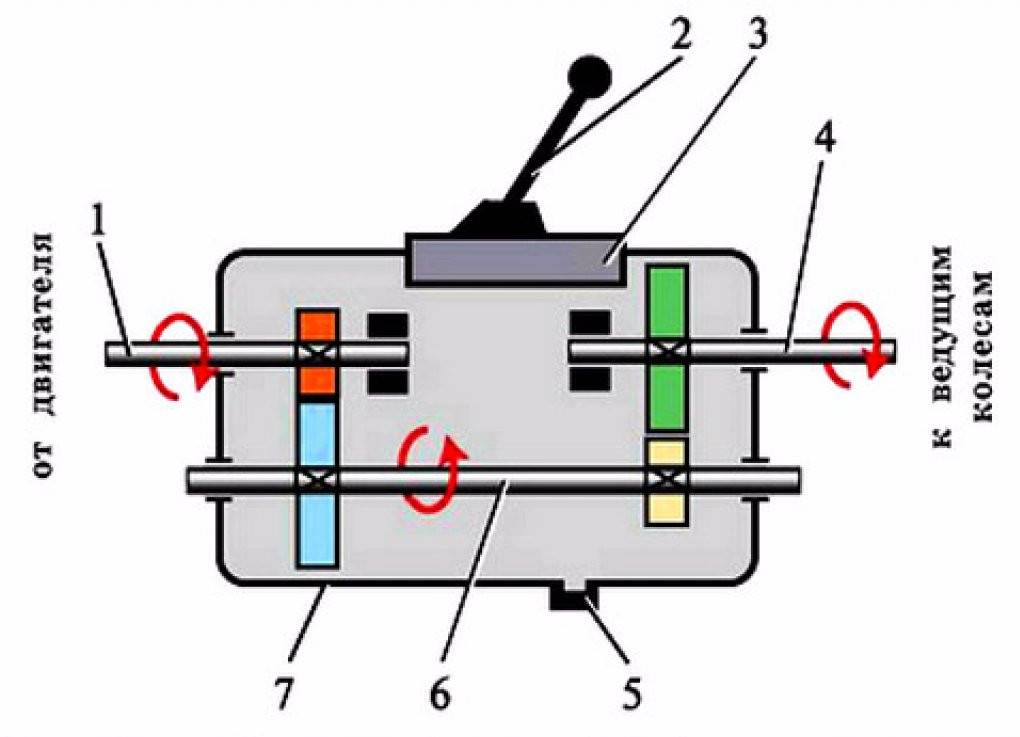

Что такое коробка передач, роль, значение, принцип работы

После сцепления, основным узлом транспортного средства является коробка передач. В большинстве автомобилей она наделена зубчатыми шестеренками, а число передач варьируется около 4–6, без учета заднего хода. Процесс переключения передач происходит за счет сцепления шестерен между собой в определенном порядке, возможно при помощи синхронизаторов или блокировкой шестеренок вала. Синхронизаторы служат для выравнивания скорости вращения и фиксации валом работы одной из ведомых. Преимущественная функция КПП – достижения оптимального показателя крутящего момента между двигателем и колесами. Основными ее составляющими являются:

1. Картер. Включает в свою конструкцию все основные детали и узлы КПП. Установлен на картере сцепления, который контактирует с двигателем транспортного средства. Полость картера на 50% заполнена трансмиссионным, или в редких случаях моторным, маслом. Поскольку все шестерни подвергаются сильным нагрузкам и трениям, большое количество смазывающего материала помогает снять нагрузку с деталей и предотвратить их быстрый износ.
2. Синхронизаторы. Предназначены для плавного соединения шестерней, безударного переключения передач за счет уравнивания угловых скоростей движения шестеренок.
3. Механизм переключения. Имеет рычаг в салоне автомобиля, который непосредственно служит управлением начала работы всей системы. Имеет замковый и блокировочный механизмы. Первый не позволяет включаться двум передачам одновременно, а второй, в свою очередь, препятствует произвольному выключению передачи.
4. Валы. Первичный или ведущий, вторичный или ведомый и промежуточный. Выполняют вращение в подшипниках картера; имеют различное количество зубчатых шестерен. В зависимости от типа КПП может быть разное количество валов, которые предполагают разные конструкции для передачи крутящего момента.

Что делать в случае поломки?

Разумеется, смена стиля управления, поможет достичь экономии только на полностью исправном автомобиле. Любая поломка приведет к уменьшению КПД вашего автомобиля, и как следствие, к увеличению расхода топлива.Часто начинающие автолюбители даже не знают о такой вещи, как переключение передач с двойным выжимом сцепления при работе с МКПП. Этот способ применялся в те времена, когда еще небыли изобретены синхронизаторы (небольшое устройство, которое выравнивает скорость шестерен и не дает им блокироваться). До изобретения синхронизаторов, водителям приходилось совершать процедуру двойного выжима по несколько десятков раз за поездку.

Применительно к МКПП, одной из самых частых поломок – является выход из строя синхронизаторов. Если с вами произойдет такая неприятность, не спешите вызывать эвакуатор. В случае если передачи не переключаются либо хрустят при переключении, вы сможете самостоятельно добраться до гаража, используя двойной выжим сцепления или перегазовку.

Метод «Двойного выжима»

Нужно увеличить обороты, затем отжать сцепление, отпустив акселератор. Затем переводите рычаг в нейтральное положение, и отпускаете сцепление. Маленькая пауза, и опять выжимаете сцепление, после чего переходите на повышенную скорость.

Метод «Перегазовки»

Сбрасываете скорость до оптимальной (в зависимости от того на какую скорость вы хотите переключиться). Выжмите педаль сцепления до конца, затем переводите рычаг в нейтральное положение, и отпускаете сцепление. Добавьте оборотов, дождавшись синхронизации. Полностью выжимаете педаль сцепления, и переключаетесь на пониженную передачу. Самое сложное это – выдержать нужную паузу на «нейтрали». Очень непросто подобрать нужную продолжительность выдержки и уровень оборотов по тахометру, продолжайте тренироваться, пока у вас не получится.

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся.Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Принцип работы МКПП

В общем и целом, КП – это ступенчатые редукторы закрытого типа. В себе они содержат зубчатые шестеренки, которые в зависимости от востребованности в данный момент могут быть сцеплены и могут изменять обороты и меж входным и выходным валами, а так же их частоту.

Как работает механическая КП

Плюсы и минусы механических коробок передач

Разумеется, идеальной коробки передач просто не существует. Но несравненными преимуществами именно механической являются:

Относительная дешевизна конструкции по сравнению с аналогами.
Небольшая масса и завидный КПД (коэффициент полезного действия).
Отсутствие особых требований к охлаждению.
Преимущество с точки зрения экономии и лучшая среди аналогов динамика разгона.
Легкость и простота с точки зрения инженерии.
Высокая надежность и высокий ресурс эксплуатации.
Наличие возможности применять различные техники (что важно для асов и водителей со стажем) и стили вождения при некоторых условиях (например, во время гололедицы и при езде по бездорожью).

Устройство механической коробки передач

1. Машину с МКПП можно завести посредством толчка и осуществить её буксировку максимально легко и удобно на большие расстояния при любой скорости.
2. Наличие возможности рассоединения двигателя и трансмиссии.

Впечатляющий список. Поговорим о недостатках. Среди них:

1. Потребность при переключении полного разобщения между силовым механизмом и трансмиссией, а это оказывает влияние на время осуществления переключения.
2. Для достижения плавности переключения, придется долго набивать руку и копить опыт.
3. Идеальной плавности добиться не получится вообще, так как число ступеней в современных авто с механической коробкой передач колеблется от 4 до 7.
4. Относительно малый ресурс на узле сцепления
5. Статистические данные, говорящие о том, что водители, предпочитающие механику, более подвержены утомлениям в пути.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

• Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
• Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
• МКПП не требует такого охлаждения, как АКПП;
• Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
• Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
• Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
• МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
• Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

• Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
• Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
• Сцепление часто выходит из строя и нуждается в замене;
• При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Классика в лице МКПП

Есть категория автолюбителей, которые даже не хотят спорить относительно того, что лучше, когда им на выбор предлагаются автомат, вариатор, механика и роботизированная коробка передач. В их понимании существует лишь одна трансмиссия, и это только механика.

МКПП в разрезе

В основном такого мнения придерживаются автолюбители старой школы, у которых в своё время просто не было иных вариантов, кроме МКПП. Они учились ездить на механике, первую машину покупали с механической коробкой и до сих пор используют только такой тип КПП. По их утверждению, механика не имеет никаких проблем, она не ломается, является наиболее практичной, универсальной и долговечной.

Но согласиться с таким утверждением сложно. Всё обстоит не совсем так, как рассказывают бывалые автомобилисты. Существует ряд МКПП, где количество проблем и изъянов значительно превышает численность неисправностей в не самых надёжных автоматах. Если и выбирать механику, то строго от проверенного производителя, которая успешно себя зарекомендовала, давно выпускается и имеет множество положительных отзывов. Только так вы сможете гарантированно получить действительно такую МКПП, какой её считают и описывают.

Чтобы определить, какая коробка передач будет лучше, сравнивая такие трансмиссии как механика, автомат, робот и вариатор, стоит взглянуть на их сильные и слабые стороны, что мы и сделаем. Если говорить объективно и учитывать классическую, проверенную временем и длительной эксплуатацией МКПП, то преимущества здесь будут следующие:

• Ремонт механики считается самым дешёвым в сравнении со всеми конкурентами.
• Ресурс МКПП также выше. Поэтому при выборе машины на вторичном рынке, которой исполнилось более 5-7 лет, чтобы не рисковать, предпочтительнее брать авто именно на механике.
• При возникновении неисправностей авто на МКПП всё равно сможет двигаться дальше. Это будет сопровождаться шумом и скрежетом, зато у водителя появится возможность своим ходом добраться до гаража или автосервиса. Такой возможности у автомата нет.
• Если соблюдать правила эксплуатации, расход топлива на механике окажется минимальным. Хотя постепенно некоторые АКПП, и особенно вариаторы, активно приближаются и опережают механику по экономичности. Поэтому это преимущество постепенно перестаёт быть столь очевидным.
• МКПП предусматривает элементарное обслуживание. Никаких сложных манипуляций здесь проделывать не приходится. Основным условием качественной работы является своевременная замена трансмиссионного масла. Проводится она обычно раз в 50-60 тысяч километров.
• Механика обладает максимальным ресурсом. Есть множество примеров автомобилей, которые ездят более 20 лет без замены и серьёзного ремонта МКПП.

Помимо очевидных преимуществ, есть у механики и некоторые недостатки. Основным из них считается сомнительный уровень комфорта. Правая рука водителя всегда сконцентрирована на ручке МКПП, и времени для отдыха практически нет. Особенно сложно и утомительно ездить на механике в условиях плотного трафика, постоянных пробок и многочисленных светофоров.

Это становится настоящей проблемой для новичков. Слишком многом внимания приходится уделять переключению передач и одновременной работе коробки с педалью сцепления и газа. Со временем человек привыкает, но всё же, по сравнению с автоматом, механика очевидно уступает.

Если неправильно работать ручкой МКПП, есть риск сжечь сцепление, сломать трансмиссию и перегрузить двигатель. Автомат в этом компоненте лучше, поскольку он дозирует нагрузку и правильно выбирает передачи. Тем самым мотор чувствует себя намного лучше. Обучившись правильной работе с МКПП, такой минус вы сможете убрать из списка.

Подводя итоги, стоит отметить, что в плане комфорта и удобства вождения МКПП объективно уступает любому виду автомата. Но механика точно доставит меньше проблем, нежели хороший автомат.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Устройство механической коробки передач

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся. Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Переключение передач МКПП

Для эффективного управления автомобилем мало знать расшифровку МКПП, нужно понимать, как же переключаются передачи. Ведь от того, насколько хорошо вы изучите этот вопрос, будет зависеть и срок эксплуатации машины. Коробка передач – одна из самых часто выходящих из строя деталей. Переключение МКПП осуществляется с помощью рычага, который располагается по правую руку водителя в центре салона. Он находится либо на крыше коробки, либо соединяется с ней через специальный удлинитель. Второй тип рычага является наиболее предпочтительным, так как не передает вибрацию от двигателя и располагается в удобном для водителя положении.

Для того, чтобы эффективно и долго управлять автомобилем, необходимо понимать основные принципы переключения передач:

Включать передачу можно только после того, как педаль сцепления будет полностью выжата

Очень важно до конца нажимать на нее, в ином случае сцепление очень быстро износится и его будет необходимо заменить.
Переводить рычаг из одного положения в другое нужно плавно, без резких движений. В процессе вы почувствуете небольшое сопротивление, ведь в этот момент под капотом вашего автомобиля происходят сложные соединения разных деталей в редукторе

Если переключение с передачи на передачу будет идти с трудом, или в процессе вы услышите скрежет, то выжмите сцепление и включите нейтральную передачу – скорее всего вы либо недостаточно нажали на левую педаль, либо в вашей машине есть какие-то неполадки.

Как переключать скорости на механической коробке передач

Эксплуатация автомобилей с МКП и управление ими имеет целый ряд особенностей, которые необходимо знать водителю. Возникает закономерный вопрос: как пользоваться механической коробкой передач? Обучение этому начинается во время обучения в автошколе, начиная от показа инструктором до наработки автоматического навыка в переключении передач.

Как переключать скорости на механической коробке передач обычно указано на схеме, нанесенной на наружную поверхность рукоятки рычага. В целом процесс выглядит следующим образом:

• водитель выжимает сцепление левой ногой;
• рукой переводит рычаг из одного положения в другое;
• плавно отпускает педаль сцепления и плавно нажимает на акселератор.

Переключения передач у механической коробки осуществляется в соответствии со схемой, которая указывается в технической документации к автомобилю. Опытные водители рекомендуют придерживаться приведенных ниже правил, которые позволят увеличить ресурс агрегата:

• использование прямой передачи (обычно четвертой) позволит значительно уменьшить потребление топлива;
•  переключение скоростей на механической коробке передач следует выполнять строго в соответствии с разработанной производителем инструкцией;
• включение задней передачи производить только после полной остановки автомобиля;
• педаль сцепления выжимается быстро и до упора ее в пол, отпускать же следует плавно без рывка;
• на обледенелой или мокрой дороге движение накатом недопустимо;
• при прохождении поворотов не рекомендуется производить переключений передач;
• эффективным на свободной дороге является приемом торможения двигателем путем последовательного понижения передачи до минимальной;
• периодический контроль уровня масла в коробке и своевременная замена в процессе технического обслуживания обеспечит увеличение ее ресурса.

Видео — советы как переключать скорости на механической коробке передач:

Освоение приемов управления автомобилем требует постоянной практики. Действия инструктора показаны в мельчайших подробностях, наблюдение за ними позволит сформировать правильные мышечные реакции у начинающего водителя.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Характеристики механической трансмиссии

Правильное переключение передач дает ряд неоспоримых преимуществ: мощность и КПД автомобиля повышается, расход топлива снижается, а детали остаются в целости и сохранности. Умение подбирать правильную передачу для конкретной ситуации может заметно облегчить жизнь. Например, если вы едете в гору, ни в коем случае не стоит включать третью и, тем более, четвертую передачу. Скорее всего, автомобиль заглохнет где-нибудь на середине пути. А вот на первой или второй скорости вы без труда преодолеете подъем.

Уровень масла в трансмиссии

Многих водителей интересует уровень масла в МКПП – ведь именно оно отвечает за смазку деталей и их долговечность. Проверять этот показатель нужно каждые 10 тысяч километров. Сделать это можно либо в автомастерской, либо самостоятельно. Заехав на эстакаду или смотровую яму, необходимо осмотреть картер КПП. Для проверки уровня жидкости возьмите короткую палку или прут и посмотрите, достаточно ли масла в заливном отверстии. Если жидкость опустилась ниже его кромки, возьмите шприц для заливки и долейте трансмиссионное масло для нужной риски.

Классификация видов КПП

Опытные автомобилисты привыкли классифицировать коробки переключения передач по нескольким признакам. К ним можно отнести:

• Вариант передачи оттока мощности (механические КПП, планетарные, с соосными валами, вариатор, гидромеханические);
• Количество валов (двухвальные, трехвальные, многовальные с различным числом зацеплений);
• По способу управления (автоматические, роботизированная, ручное включение).

Самая распространенная классификация разделяет КПП по принципу действия:

1. Механические КПП. Прославились высоким КПД при минимальном весе. Считается, что механическая коробка обеспечивает лучший динамичный разгон транспортного средства при относительно экономичном расходе топлива.
2. Автоматические. Отличаются простотой в эксплуатации. Тем не менее отмечается, что во многих случаях увеличивают расход топлива автомобиля и неспешно переключают передачи.
3. Роботизированные КПП. Являются симбиозом механики и автомата. Если простым языком, то роботизированная коробка очень схожа с механической КПП, но с электронным управлением работы сцепления. Отзывы говорят, что подобный вариант значительно уступает автоматической коробке.
4. Вариаторы или бесступенчатые КПП. Относительно новый тип коробки передач, отличается непосредственным отсутствием передач. Передаточное число в вариаторе меняется плавно, без динамичных ступеней. На сегодняшний день вариаторы только приобретают широкое распространение, поскольку особенности конструкции бесступенчатых КПП не совершенны. Во многих случаях ремень передачи не способен выдержать мощность двигателей современных автомобилей, что быстро выводит систему из строя.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

• Блокировочное кольцо.
• Ступица.
• Шестерня, имеющая фрикционный конус.
• Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 0 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

• Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
• При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
• Кольцо прокручивается и блокирует последующее движение муфты.
• За счет трения, обороты вала и шестерни выравниваются.
• Муфта зацепляет вал и шестерню КПП.
• Передается крутящий момент от маховика ДВС.
