Как заменить генератор на ВАЗ 2110: снятие генератора 2110

Как выполнить проверку реле на ВАЗ 2110?

Для анализа состояния регулятора необходимо приобрести вольтметр, который располагает измерительной шкалой в пределах 15–30 вольт. Проверка выполняется следующим образом:

1. запускают на средних оборотах двигатель автомобиля и дают ему поработать на протяжении четверти часа (операция производится при включенных фарах);
2. вольтметром определяют показатель напряжения между «массой» генерирующего устройства и «плюсом» на АКБ.

Если замер показывает величину напряжения от 13,5 до 14,2 вольт, замена регулятора не нужна. А вот в ситуациях, когда напряжение имеет другое значение, свидетельствующее о постоянном перезаряде либо недозаряде АКБ, требуется замена реле.

Также можно снять регулятор напряжения и проверить его в сборе с держателем щеток генератора. Для этого между щетками размещают 12-вольтную лампочку мощностью 1–3 ватт, к «массе» и плюсовому выводу батареи подключают источник питания, от которого сначала подают напряжение 12 вольт, а потом – 16 вольт.

Если лампочка горит при 12 вольтах и гаснет при 16, замена регулятора на ВАЗ 2110 не нужна. Если лампа не загорается, это говорит об отсутствии между выводами реле и щетками требуемого силового контакта либо о том, что произошел обрыв. А горение лампы при 12 и 16 вольтах свидетельствует о пробое регулятора.

Щетки генератора, размеры щеток генератора согласно нормам

Конструкторами был выработан нужный ресурс данной детали. В данный момент, он составляет примерно пятьдесят тысяч километров. Некоторые сравнивают такое расстояние с четырьмя годами эксплуатации транспортного средства.

Кроме того, существуют определенные нормы, регламентирующие допустимый размер данных щеток при эксплуатации. Щетки генератора склонны к стиранию, потому как в процессе эксплуатации имеют с коллектором постоянное трение и уменьшаются в размерах. Чтобы они постоянно соприкасались, предусмотрены пружины, обеспечивающие их плотное соприкасание, даже если они стерлись. Однако, со временем их длина ограничивается, а пружины уже не могут обеспечивать плотность соприкосновения.

Чтобы диагностировать, нужно ли производить замену щетки, следует визуально оценить ее длину. Как правило, нормой считается, когда щетка выступает из гнезда на пять миллиметров и более. Если данный параметр занижен, щетку нужно заменить.

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

• Вставляется ключ в замок зажигания;
• Ток идет на провода возбуждения;
• Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
• Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
• Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе. За счет него работает аудиосистема, сигнализация и пр.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

Схема

Признаки неисправности генератора

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток

В этом случае важно обращать внимание на следующие признаки:

• на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
• при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
• включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
• нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

Данные признаки говорят о том, что генератор не способен питать бортовую сеть, электричество берется от АКБ

Также важно понимать, что при выходе генератора из строя или сбоях в его работе возникают проблемы с зарядом АКБ, в результате чего батарея быстро разряжается

В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство.

Замена щеток

Замена щеток генератора на ваз 2110

Для замены щеток генератора потребуется:

Снятие генератора

• Автомобиль поставить в гараж со смотровой ямой.
• Поставить под задние колеса противооткатные башмаки.
• Поднять капот.

Замена щеток генератора ваз 2110

• Отсоединить минусовой провод с клеммы аккумулятора.
• Домкратом поднять переднюю часть автомобиля, установить стандартные подпорные устройства.

• Открутить болты крепления защиты картера, снять ее.
• Ослабить гайки вверху и внизу мест креплений генератора.
• Открутить болт регулировки до максимальной возможности.
• Снять ремень генератора.
• Аккуратно снять клемму с выхода Д.

Замена щёток генератора на ваз 2110

• Удалить резиновый чехол защиты.
• Открутить гайку крепления электрического штекера.
• Произвести отсоединение штекера электрического провода с болта контактов – выход В. Открутить гайки вверху, внизу креплений генератора, снять их.

• Снять планку натяжения генератора.
• Снять втулку распора.
• Слегка придержать генератор.
• Вынуть болт крепления.
• Снять генератор(см.Ваз 2110 ремонт генератора: делаем все своими руками).

Разборка места установки щеток

• Кисточкой с грубым волосом очистить всю поверхность генератора.
• Продуть воздухом поверхность корпуса генератора от компрессора.

Замена щеток на генераторе ваз 2110

Замена щеток в генераторе ваз 2110

Работы по разборке генератора проводить на чистом столе или верстаке. Для этого застелите его чистой бумагой, тканью. Надо:

Поставить на него генератор, шкивом вниз.
Аккуратно, применяя плоскую отвертку, отщелкнуть три пружинистых металлических держателя.
Снять пластмассовую крышку с задней стороны корпуса.
Открутить крестообразной отверткой винты креплений щеткодержателя.
С предосторожностью вынуть его.

Замена щёток на генераторе ваз 2110

• Постараться не нанести повреждения щеткам.
• Снять с него клемму электропровода.
• Открутить гайку с болта контактов.
• Удалить пружинистую шайбу.
• Снять вторую шайбу.
• Отсоединить провод конденсатора с болта контактов.
• Открутить винт крепящий конденсатор, снять его.

Ремонт и замена ремня генератора

Замена ремня генератора ВАЗ 2110 осуществляется, как правило, когда возникает поломка или выход из строя. Но и когда этот элемент автомобильной конструкции не полностью или не достаточно хорошо выполняет свои функции, он также нуждается в замене. Осуществлять регулировку натяжения ремня, а также его проверку или замену удобнее всего двумя способами.

Первый способ – при снятом переднем правом колесе. Второй способ – снизу автомобиля. Чтобы провести осмотр или замену. Следует предварительно приподнять перед авто, а затем снять картерную защиту мотора. В другом варианте снимается сначала колесо, а затем – штатная защита.

Замена ремня генератора ВАЗ 2110 – дело не очень трудное для бывалого автолюбителя, но требующее внимания, опыта и сосредоточенности. Итак, с чего же начинается весь процесс? Сначала необходимо ослабить затяжку гаек, как на верхнем, так и на нижнем креплении генератора. Затем наступает черед регулировочного болта. Его следует аккуратно вывернуть настолько, насколько это возможно без ущерба всей конструкции автомобиля.

Когда максимально возможная величина выворачивания транспортировочного болта достигнута, следует как можно ближе придвинуть генератор к блоку цилиндров и снять ремень, отслуживший свой срок. Если генератор практически не продвигается вдоль канавки рамки, его следует подтолкнуть не сильными ударами молотка.

Только ударять по генератору, продвигая его в необходимом направлении, нужно через не слишком тонкую деревянную планку. После совершенных манипуляций можно надеть новый ремень на шкив коленчатого вала, а далее – на шкив генератора. Поменянную запчасть нужно обязательно отрегулировать.

Ремонт генератора ВАЗ 2110 проходит в определенной последовательности. Если правильно следовать инструкции, осуществить ремонтные работы можно самостоятельно. Для начала необходимо снять с автомобиля сам генератор и промаркировать взаимное расположение его крышек. Следом за этими действиями можно приступить к разборке: отжать защелки и снять пластмассовый кожух.

Потом нужно отвернуть пару винтов, которыми закреплен регулятор напряжения, снять его вместе со щеткодержателем. При этом следует произвести отсоединение провод от клеммы регулятора. За этим убираются винты, способствующие закреплению выпрямительного блока и конденсатора. Выпрямительный блок нужно снимать, отогнув выводы обмотки статора.

Когда выпрямительный блок с конденсатором снят, можно выполнить замену конденсатора. Для этого отворачивается гайка контактного болта, снимается шайба и распорная втулка. Затем с контактного болта аккуратно снимается наконечник провода, принадлежащего конденсатору.

Ремонт генератора ВАЗ 2110 на этом не заканчивается. Далее наступает черед снятия четырех стяжных болтов

Открутив их, можно осторожно, с той стороны, где расположены контактные кольца, снять крышку генератора. Не слишком зажав тисками ротор для устранения возможности проворачивания, следует отвернуть гайку, служащую для закрепления шкива

Шкив, равно как и пружинная шайба, может быть снят, после них снимается упорная шайба. Ротор вынимается сначала из крышки, затем снимается его дистанционное кольцо

Особое внимание стоит уделить контактным кольцам: с помощью шлифовки удалить царапины и прочие следы износа, а также при необходимости и неэффективности шлифовки, проточить детали на токарном станке, снимая при этом как можно меньший слой металла

При неправильном показании сопротивления обмотки, ротор нуждается в замене. После осмотра и устранения других неисправностей, генератор следует собрать и установить на место, предназначенное ему в конструкции автомобиля.

Замена и ремонт генератора

Замена генератора Ваз 21124

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега. Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Заменить генератор Ваз 2112

Снять генератор своими силами не составит никакого труда. Рассмотрим алгоритм действий:

• В первую очередь, следует отсоединить минусовой провод от АКБ.
• Берем ключи на 10 и 13.
• Находим провод, который идет на генератор и отсоединяем его.
• Гайку крепления провода к выводу на плюс, также отворачиваем.
• Снимаем провод вывода.
• Теперь надо снять натяжную планку генератора.

Ваз 2112 как снять генератор

• Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
• Болт крепления демонтируем.
• Генератор снимаем с Ваз 2112.
• Проводим замену.

Разбор генератора

Ваз 2112 снятие генератора

• 3 пружинных фиксатора отжимаются.
• Снимается защитный кожух диодного моста генератора.
• Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
• Колодку с проводом также отсоединяем от вывода реле-регулятора.
• Снимаем его.

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала. Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается

Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

• появление трещин;
• свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
• растрепанность;
• провисание.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Инструкция по замене ремня генератора

Первоначально необходимо приобрести новый элемент. Какой лучше ремень ставить на ВАЗ 2107, зависит от количества финансов, которыми располагает владелец «семерки»

Специалисты рекомендуют не экономить на таком немаловажном элементе и приобретать деталь марки Bosch. Изделия данной марки имеют хорошее качество, что собственно и необходимо для достижения продолжительного срока службы основных узлов автомобиля. На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка

Только после этого приступаем к выполнению замены изделия:

На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка. Только после этого приступаем к выполнению замены изделия:

1. Для начала осуществляется ослабление гайки, которая крепит сам генератор к регулировочной планке.
2. После этого необходимо использовать монтировку, при помощи которой будет выполнено прижатие генератора к мотору. На инжекторных «семерках» требуется снять датчик коленчатого вала.
3. Теперь снимаем старый элемент, и ставим на его место новый.
4. Для осуществления подтяжки ремня потребуется воспользоваться монтировкой, при помощи которой двигать генератор. После того, как устройство сядет на место, можно зафиксировать гайку.
5. Если перетянуть ремень, то начнется ускоренный износ подшипников помпы и самого генератора, что плохо скажется на сроке службы этих устройств. Также сам ремень может очень быстро порваться.

После окончания процедуры замены обязательно нужно осуществить натяжение ремня генератора. Как натянуть ремень генератора на автомобиле ВАЗ 2107, узнаем далее.

Для того чтобы выполнить натяжение, потребуется выполнить проверку следующим образом:

• Для начала следует взять в руку отвертку, после чего нажать на промежуток между шкивами, как показано на рисунке выше.
• После этого понадобится взять в руки линейку. Если прогиб не выходит за рамки, то работу можно считать законченной. Как подтянуть ремень, если в этом есть необходимость?
• Для этого требуется открутить гайку крепления генератора, после чего осуществлять его передвижение в одну или другую сторону, в зависимости от того, что нужно сделать: натянуть или ослабить натяжение. Натягиваем или ослабляем устройство, после чего фиксируется гайка натяжителя.

Поменять ремешок на «семерке» не составляет особых трудностей. При этом нет необходимости обращаться к специалистам на СТО, ведь работу можно выполнить самостоятельно.

Если размер рассматриваемого элемента удовлетворяет нормам, то можно не осуществлять его замену, пока не подойдет время его ресурса. Только при своевременной замене изделия можно избежать непредвиденных последствий в виде обрыва элемента в дороге.

Как выполняется замена реле напряжения генератора?

При наличии некоторых навыков снятие и разборка описываемого в статье механизма не вызывает затруднений у человека. Сложнее всего менять его в первый раз, а уже последующие замены, как правило, проходят быстро и без проблем.

Демонтируется регулятор на ВАЗ 2110 по такой схеме:

1. отключают от АКБ клемму «минус»;
2. отсоединяют от вывода, маркированного как «D+», приводную колодку;
3. отворачивают гайку, которая располагается под резиновым чехлом (его требуется немного сдвинуть в сторону);
4. отсоединяют в контактной шпильке все имеющиеся провода;
5. отворачивают гайку в цепи генерирующего устройства (данный крепежный элемент фиксирует клемму) и снимают ее.

Затем нужно будет снять кожух генератора, открутив гайки (их три штуки), которые удерживают его, а также демонтировать корпус реле и вынуть из выпрямительного отсека винт крепления разбираемого механизма. Теперь регулятор напряжения ВАЗ 2110 легко снимается. Вместо него можно ставить новое устройство. После замены реле все описанные действия выполняются в обратном порядке.

Как снять генератор с автомобиля:

• обязательно отсоединяем клеммы от аккумулятора;
• выворачиваем колеса автомобиля вправо;
• снимаем защиту картера двигателя (если она есть) ;
• отпускаем гайки крепления;
• ослабляем винт на натяжном кронштейне;
• сдвинув генератор в сторону двигателя, ослабляем натяжку ремня;
• снимаем приводной ремень с генератора;
• снимаем провод, идущий от вывода «D»;
• сворачиваем гайку, крепящую второй провод «B+», предварительно сняв с нее резиновый колпачок;
• выкручиваем натяжной винт;
• откручиваем гайку верхнего крепления генератора и снимаем натяжную планку;
• откручиваем гайку нижнего крепления и, придерживая рукой генератор, вынимаем болт и втулку;
• вынимаем генератор;

Замена генератора

При необходимости снять для ремонта или заменить генератор 2110, замена должна осуществляться на смотровой яме, подъемнике или эстакаде. Также переднюю часть машины можно поднять на домкрате и снять колесо.

Что касается инструментов, потребуется подготовить:

• набор гаечных ключей;
• накидные ключи.

Также под рукой всегда должна быть проникающая смазка и чистая ветошь. В процессе снятия генератора, особенно если предполагается ремонт генератора 2110, а не замена, старайтесь, чтобы внутрь устройства не попадала грязь, влага, смазка, технические жидкости и т.д.

Замена устройства осуществляется следующим образом:

• загнать машину на яму или поднять на подъемнике;
• с аккумулятора нужно снять «минусовую» клемму (для откручивания клеммы нужен гаечный ключ 10);
• снять правое переднее колесо с машины;
• открутить крепежи защиты картера (при наличии) и пыльник;
• далее в подкапотном пространстве автомобиля нужно отсоединить разъем провода от клеммы (выкрутить гайку, удерживающую клеммы);
• основная задача – снять «плюсовую» клемму, отодвинув в сторону резиновый чехол;

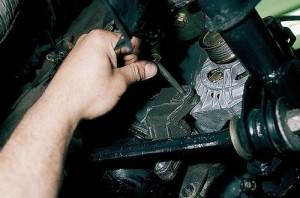

• отсоединив все контакты, нужно ослабить верхний и нижний болт крепления генератора при помощи ключа на 13;
• ключом на 10 ослабить болт регулировочный, ослабив тем самым натяжение ремня генератора и снять ремень (далее болт можно выкрутить полностью и затем вынуть его);

болты крепления генератора теперь можно полностью выкручивать ключом на 13 (если болт не извлекается из генератора, его можно попробовать аккуратно выбить молотком),
в норме снимается верхнее крепление и натяжная планка;
если возникли трудности, необходимо спуститься под машину и вывернуть гайку болта, вытащить болт из отверстия;
далее генератор нужно приподнять, после чего генератор можно полностью снимать с автомобиля;

Сняв на 2110 генератор, можно выполнять дефектовку устройства, ремонт или полную замену. Подготовив генератор, установка осуществляется в порядке, обратном снятию.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;

отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.

Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.

Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.

Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.

Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как разобрать генератор

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Источник

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер

Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро)

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

В каких случаях необходима замена?

Как хоть какой расходный материал, ремень генератора имеет определенный ресурс и просит неизменного технического осмотра. По советам завода-изготовителя на ВАЗ 2112 вне зависимости 16 клапанов на движке либо 8 поменять расходник необходимо через 45 тыс. км пробега. Но это только советы, нужно повсевременно хлопотать о состоянии изделия и впору его поменять. Срок службы находится в зависимости от таких причин:

• манеры езды;
• критерий эксплуатации;
• свойства изделия.

Зрительный осмотр девайсов привода следует создавать, когда машина пройдет максимум 10000 км и перед долговременной поездкой. Это дает возможность избежать противных сюрпризов проезда – обрыва ремня. Рекомендуется возить без помощи других в багажнике запасной, потому что при обрыве автомобиль уже не будет иметь способности двигаться без помощи других.

Поменять ремешок необходимо, если он порвался, растянулся как еще его именуют пришел в негодность. Найти нехорошее натяжение есть вариант по специфичному свисту, возникающему при запуске мотора. Натяжение играет важную роль для выполнения работ ременного привода. При слабеньком натяжении агрегат не производит нужное для обычной работы автомобиля количество электроэнергии. При сильном – сокращается срок службы ремня, подшипников привода и коленчатого вала.

KEY-DOP

Найти необходимость Замены естественно при осмотре по последующим признакам:

• возникновение трещинок, надрывов;
• стертая поверхность;

Старенькое изделие с изношенной поверхностью

расслоение материала;
обтрепанные края;
сильное растяжение.

Натяжение ремешка проверить просто. Считается обычным, если при усилии в 10 кг, он прогнется на 10-15 мм. Для проверки ему необходимо надавить огромным пальцем приблизительно в центре ремня меж шкивом коленвала и генератором.

Место проверки натяжения (где надавить)

Видео аннотация по снятию и установке генератора на автомобилях ВАЗ 2110-2115 в кустарных критериях. Описание также.

Если прогиб не просто нормы, регулируют натяжение как еще его именуют меняют изделие.

Делать Замену лучше на смотровой канавке по другому говоря эстакаде, чтобы было комфортно работать под машиной.

К процедуре Замены следует приготовиться, приготовив:

KEY-DOP

Новый ремень генератора для Замены

Процедура Замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже разглядим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из последующих шагов:

1. Поначалу следует снять бачок с жидкостью для гидроусилителя.
2. Потом ключом на «13» необходимо открутить гайку, благодаря занят> генератор крепится к установочной планке.

Привод генератора с гидроусилителем

Для снятия старенького ремешка, следует ослабить натяжной ролик.
Чтоб вынуть демонтированную деталь, необходимо снять мотор с опоры. Поначалу нужно открутить подушку, а далее поддомкрачивать движок в преддверии щели. Через образовавшуюся щель вынимаем ремень.
Сборка осуществляется в оборотной последовательности.
В процессе установки естественно некие аспекты. Поначалу натяжитель необходимо зажать в самом последнем положении.
Потом следует натянуть ремень на что остается сделать нашему клиенту шкивы и в конце процесса на натяжной ролик. Эта процедура малость трудозатратная.
