Как заменить генератор на Форд Фокус 2 1.6,1.8,2.0 литра

10.6. Ford Focus II. Снятие и разборка генератора — «ВАЖНО ВСЕМ» — автотранспортный портал

Нажав на фиксатор, отсоединяем колодку проводов от разъема генератора.

Снимаем защитный колпачок.

Головкой «на 10» отворачиваем гайку крепления наконечника провода к выводу генератора.

Снимаем наконечник провода с вывода генератора.

Головкой «на 15» отворачиваем болт нижнего крепления генератора.

Тем же инструментом отворачиваем болт и гайку верхнего крепления генератора.

Вынимаем болт…

…и снимаем кронштейн бачка гидроусилителя.

Сдвигаем генератор со шпильки…

…и вынимаем генератор из моторного отсека.

Маркировка генератора Устанавливаем генератор в обратной последовательности.

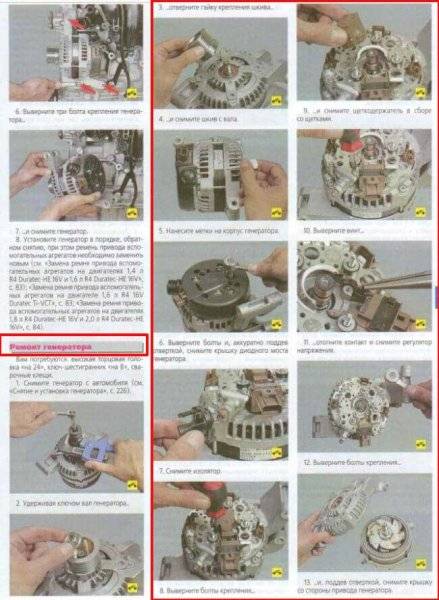

РАЗБОРКА ГЕНЕРАТОРА

Разбираем генератор для проверки и замены регулятора напряжения с щеткодержателем и выпрямительного блока.

Головкой «на 7» отворачиваем четыре гайки крепления кожуха генератора.

Ножом очищаем герметик с внутренней стороны кожуха…

…и снимаем кожух генератора.

Очищаем от герметика гайку крепления вывода генератора.

Головкой «на 10» отворачиваем гайку…

…и снимаем вывод генератора.

Головкой «на 8» отворачиваем гайку крепления щеткодержателя с регулятором напряжения. Снимаем шайбу, установленную под гайкой.

Крестообразной отверткой отворачиваем два винта крепления щеткодержателя с регулятором напряжения.

Снимаем щеткодержатель с регулятором напряжения в сборе.

Снимаем с щеткодержателя защитную пленку.

Снимаем крышку щеток.

Отверткой разжимаем три вывода выпрямительного блока.

Головкой «на 8» отворачиваем две гайки крепления выпрямительного блока.

Снимаем выпрямительный блок. Для проверки короткого замыкания обмотки ротора на «массу»…

…подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и валу ротора. Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить ротор или генератор.

Замена щеточного узла

Наиболее распространенными поломками, по которым приходится снимать генератор, являются износ графитных щеток и подшипников ротора. Эти неисправности можно отнести к механическим и устранить их можно самостоятельно.

Для замены щеточного узла потребуется всего лишь ключи на 8 и 10, а также плоская и крестовая отвертки.

Щеточный узел располагается под задней крышкой, и полная разборка генератора не потребуется. Чтобы заменить щетки, необходимо демонтировать заднюю крышку, и для этого:

  • Выкручиваем вторую гайку на шпильке, к которой подсоединяется силовой кабель;
  • Ключом на 8 скручиваем три гайки крепления крышки;
  • Отверткой выкручиваем винт клеммной перемычки;
  • Снимаем крышку.

После демонтажа крышки, остается выкрутить три винта щеточного узла, снять его, установить новый и собрать все обратно.

Весь процесс работ описан в официальной инструкции.

Помимо щеток, сняв заднюю крышку можно также поменять регулятор напряжения и выпрямительный мост.

Что касается подшипников, то для их замены придется полностью разбирать узел.

Неисправности, связанные с электрической частью – обрывы обмоток, их замыкание и иные поломки ремонтируются только в специализированном сервисе.

В ряже случаев такие неисправности устранить не удается и генератор просто заменяется на новый.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Источник

Какой генератор купить

С завода на автомобиле стоит генератор MAGNETI MARELLI (код 063377412010). Это оригинал итальянского производства, который гарантированно совместим с машиной. При этом он имеет практически самый высокий ценник – от 10 тысяч рублей. В качестве альтернативы можете использовать товары от CARGO или BOSCH. Обязательно узнайте, совместим ли выбранный вами генератор с машиной. Необходимо проконсультироваться по этому вопросу со специалистом, а также проверить соответствие технических характеристик оригиналу.

Однозначного ответа на вопрос, сколько стоит генератор на «Форд-Фокус» 1 от сторонних производителей, нет. Цена зависит от бренда, качества используемых материалов и характеристик устройства. Не стоит гнаться за самыми дешевыми моделями. Сделав покупку, остается только поставить новый генератор на место. Сборку можно проводить по вышеописанной инструкции в обратном порядке, возвращая на место все болты и детали.

Замена ремня вспомогательных агрегатов, ремня компрессора и натяжителя Ford Focus 2

4. Снимите ремень привода вспомогательных агрегатов, разрезав его ножиком.

Согласно советам завода-изготовителя ремень привода компрессора кондюка для снятия следует разрезать ножиком, после завершения ремень подвергается разрушению. Это разъясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, потому что рассчитан лишь на разовое растяжение в процессе установки на шкивы (регулировка натяжения ремня не предусмотрена). Уже сегодня, смена ремня регламентирована после определенного пробега либо срока эксплуатации.

5. Снимите ремень привода компрессора кондюка, разрезав его ножиком.

6. Протрите незапятанной ветошью шкивы компрессора кондюка и коленчатого вала, чтоб исключить проскальзывание ремня привода компрессора кондюка для установки.

7. Установите приспособление для монтажа ремня привода компрессора кондюка на шкив коленчатого вала.

8. Наденьте новый ремень на шкив компрессора кондюка, пропустите под либо верхней частью шкива коленчатого вала и установите его на монтажное приспособление.

9. Установите рычаг коробки в нейтральное положение.

10. Проворачивайте коленчатый вал мотора по часовой стрелке за болт крепления

его шкива, сразу направляя ремень в ручей шкива, до момента надевания ремня на шкив (при таких обстоятельствах натяжение ремня ослабеет).

11. Проверните коленчатый вал до положения, когда монтажное приспособление не будет зажато ремнем, и снимите приспособление.

Приспособление для монтажа ремня привода компрессора кондюка разового использования, потому что в процессе монтажа деформируется.

Процесс замены генератора

Маркировка генератора Desno.

Демонтаж генератора с Ford Focus II 2.0 может проводиться двумя способами. Первый вариант – самый простой. Он подразумевает снятие изделия снизу, но при этом в обязательном порядке нужна яма или подъёмник. В случае если нет ни одного, ни другого, то в силу вступает более тяжелый способ – демонтаж узла через верх.

Чтобы провести демонтаж генератора с Ford Focus II 2.0 потребуется набор инструментария, пару часов свободного времени (взято с запасом, а то, как показывает практика, не всегда все идет гладко), ну и познания в конструкции автомобиля. Рекомендуется под рукой иметь монтажную схему двигателя и непосредственно узла электрики силового агрегата. Итак, рассмотрим оба способа демонтажа генератора с автомобиля Форд Фокус 2.

Способ первый: через низ

Прежде чем приступить непосредственно к выполнению работ, автомобиль стоит загнать на яму или подъемник. В первую очередь, работы будут проводиться в подкапотном пространстве. Итак, приступим к рассмотрению процесса:

  1. Снимаем аккумуляторную клемму-минус.
  2. Необходимо отодвинуть самонатяжной ролик.

    Снимаем клемму АКБ и находим натяжной ролик.

  3. Когда ролик отжатый, можно снять приводной ремень с генератора. Аккуратно, поскольку место труднодоступное и легко можно поранить руки.

    Откручиваем ролик натяжителя.

    Снимаем ремень привода генератора.

  4. Теперь, чтобы добраться до креплений, необходимо залезть под низ транспортного средства и демонтировать защиту двигателя. Зачастую болты крепления защиты – ржавые и рекомендуется предварительно применить ВД.
  5. Находим колодку проводов на генераторе.

    Месторасположение генератора снизу.

  6. Отсоединяем колодку проводов от генератора. Скорее всего, придется изловчиться, поскольку месторасположения фишек питания неудобное и труднодоступное.

    Находим колодку проводов генератора.

    Демонтаж фишки проводов генератора.

  7. Теперь идем в моторный отсек со стороны капота. Здесь находим места крепления генератора и при помощи головки на 10, на крайний случай ключа, откручиваем их.

    Откручиваем крепежные болты генератора.

    Расположение верхних креплений генератора.

  8. Снизу проделываем ту же операцию.

    Откручиваем нижнее крепления генератора.

  9. Чтобы демонтировать генератор, придется снять вспомогательные узлы. Таким образом, первую откручиваем трубку кондиционера.

    Откручиваем крепление трубки кондиционера.

  10. Поворачиваем генератор и демонтируем плюсовой провод.

    Отщелкиваем колодку проводов от генератора.

  11. Теперь, аккуратно крутим генератор, и чтобы ничего не повредить вынимаем его через низ.

    Процесс вынимания генератора через низ.

    Демонтированный генератор с автомобиля.

  12. Далее можно проводить необходимые манипуляции.

Способ второй: демонтаж через верх

Этот вариант снятия генератора потребует демонтажа дополнительных деталей, которые сможет снять не каждый автомобилист. Поэтому если не уверенны в своих силах, что получиться, то стоит обратиться к специалистам за помощью. Итак, приступим:

  1. Как и в первом способе, выполняем операции с 1 по 3.
  2. Проводим демонтаж правой блок фары, чтобы было, как добраться к креплениям.
  3. Теперь стоит найти болт крепления детали и открутить его.

    Обозначение нижнего болта крепления генератора.

  4. Лучше всего для выполнения операций использовать трещотку с длинным воротком.

    Применяя длинный вороток, откручиваем крепление генератора.

  5. Откручиваем верхние крепления генератора и поворачиваем его.
  6. Затем необходимо отсоединить колодку проводов, и плюсовой провода.
  7. Вынимаем генератор.

Если беспокоит на Форд Фокус 3 ремень генератора – замена необходима

Ежедневно автомобилисты сталкиваются с необходимостью включения дополнительного освещения, магнитолы, иных осветительных приборов. Всё это происходит благодаря наличию в штатной конструкции машины такого оборудования, как генератор. Устройство предназначено для превращения механической энергии вращения коленвала в электрическую для питания всей цепи автомобиля. Приводится в действие механизм за счёт вращения ремня в системе ГРМ. Неисправность генератора приводит к целому ряду поломок в системе. Например, резкое увеличение напряжения аккумуляторной батареи, вскипание электролита. Зачастую случается короткое замыкание. Обо всех поломках и неисправностях рассмотрим на примере автомобиля марки Форд Фокус третьего поколения.

Диагностические методы

Водителю на заметку: в современных автомобилях применять так званые «дедовские» методы для диагностики генератора не принято. Если скинуть клеммы на аккумуляторе, то можно нанести ещё больший ущерб техническому средству. Перепады напряжения выведут из строя всю электронику во главе с бортовым компьютером. Рекомендовано проводить замеры с помощью специального диагностического стенда. Изначально замеряется напряжение на клеммниках, запускается мотор и снимаются показания повторно.

До момента запуска двигателя показатели не должны превышать 12В, после старта – в пределах 13,7 – 14,8 В. Превышение в сторону «+» свидетельствует о перезаряде, в минус – отсутствие тока из-за поломки генератора, который входит в состав газораспределительного механизма.

Понятие, принцип работы ГРМ, роль ремня генератора

ГРМ – это комплексный механизм, установленный для эффективного управления потоками газов, поступающих в каждый цилиндр. Структура сложная: распределительный вал, приводы клапанов для открытия и закрытия отверстий в камерах сгорания, передаточные звенья, толкатели, штанги, коромысла, ряд других вспомогательных элементов. В этот список также входит ремень ГРМ, которому отводится особая миссия.

Ремень служит для синхронизации распредвала и коленвала в автомобиле. Длительность эксплуатации ремня строго регламентируется каждым производителем. Соединение валов между собой необходимо для того, чтобы мотор запустился и в последующем работал в такт.

Отыскать ремень на моторе достаточно просто – левая нижняя часть в моторном отсеке. В иных марках и моделях место дислокации будет иное. Структура ремня зубчатая, что позволяем ему максимально качественно и плотно захватывать пазы подконтрольных ему агрегатов. Ранее существовала практика установки соединителей с гладкой поверхностью. Но показатель их эффективности был низок, что и послужило основанием для разработки нового типа ремней для связи валов между собой.

Вместе с тем, совершенство технологии привело к увеличению нагрузки на ремень. Теперь, вместо двух валов, приходится приводить в движение вспомогательное оборудование. Это существенно снижает длительность срока эксплуатации.

Форд Фокус 3: замена ремня генератора – предпосылки

Характерные признаки неисправности ремня генератора таковы:

  • на ремне видны следы заусениц, как следствие изношенности зубьев;
  • во время работы двигателя слышен свист, ощутимо проскальзывание ремня, что указывает на его чрезмерное растяжение;
  • цвет выхлопа двигателя стал чёрный, не следует путать с дизельным агрегатом, когда мотор испытывает нагрузку от перевозимого груза;
  • вибрации при работе мотора независимо от скорости;
  • запуск силового агрегата утруднён;
  • в моторе появились сторонние шумы.

Когда нужна замена ремня генератора Форд Фокус 3

Какие ситуации побуждают к замене ремня? В большинстве случаев это результаты проведения диагностики автомобиля. Как правило, владелец транспортного средства редко когда способен принять решение о замене, вследствие своей некомпетентности. Вся полнота ответственности лежит на мотористе. Специалист должен быть достаточно квалифицированным, чтобы правильно диагностировать поломку, место её дислокации, степень критичности, количество необходимых запасных частей.

Начинать осмотр технического средства следует со считывания показаний бортового компьютера Форд Фокус 3. Для этого мастер подключает к диагностическому разъёму контактную плату и на портативном сканере просматривает данные, проводит анализ. После этого проводит осмотр самого ремня и ГРМ в целом. В моторном отсеке отвинчивает пластмассовый короб, покрывающий ремень. Основные поломки ремня – это наличие заусениц, когда материал деформируется и приходит в негодность и обрыв зубьев. Как только один из вышеуказанных признаков присутствует, нужно проводить замену.

Замена привода на двигателях 1,8 и 2,0 л

На силовых установках 1,8 и 2,0 литра технология замены существенно отличается и является более простой, благодаря использованию в конструкции натяжного ролика.

Ситуация и с ременными передачами для двигателей на 1,8 и 2,0 литра та же, что у «меньших собратьев» — есть как оригинальные расходники (каталожный номер комплекта – 1708274), так и аналоговые, выпускаемые указанными выше производителями.

Дополнительно для проведения работ понадобиться новый натяжной ролик — оригинальный (индексы 534024910 для дорестайлинговых моделей и 1465253 — рестайлинговых версий) или же аналог.

Благодаря натяжителю технология замены ремня генератора очень проста и не требует использования дополнительных приспособлений.

Алгоритм работ такой:

Срезаем изношенный привод;
Заменяем натяжной ролик;
Садим ремень – надеваем его на шкив коленчатого вала, обводим шкив помпы, надеваем на шкив генератора, подтягиваем к ролику (важно соблюдать указанную последовательность);
На болт ролика надеваем головку с воротком (заведя их под ремень) и движением в сторону двигателя смещаем ролик, что позволит на него надеть ремень. Отпускаем ролик.. После установки нового привода обязательно проверяем правильность его посадки – он не должен быть смещенным в стороны и выходить за бортики шкивов

После установки нового привода обязательно проверяем правильность его посадки – он не должен быть смещенным в стороны и выходить за бортики шкивов.

ПОДЕЛИТЬСЯ НОВОСТЬЮ С ДРУЗЬЯМИ:

Добрый день. Тема сегодняшней статьи – замена ремня ГРМ Форд Фокус 2 (1,6 л. 100л.с.). Приведенная инструкция позволит заменить ремень ГРМ своими руками в обычном гараже.

Итак, для замены ремня ГРМ на Ford Focus 2 нам потребуется: качественный ремень ГРМ, инструменты, «расходники» и прямые руки.

Конструктивные особенности Форд Фокус 2 1,6 (как 100, так и 115 л.с.).

Поскольку это «Форд», необходимо смириться с небольшими затруднениями в работе:

1) Ремни привода вспомогательных агрегатов не имеют натяжных роликов. Из-за этого нам придется их срезать, и для установки покупаем новый комплект с приспособлениями, либо постараемся установить на место старые, воспользовавшись смекалкой, например можно снять шкив помпы и ремень генератора не пострадает).

2) Все шкивы держатся только за счет силы трения, так как не имеют шпонок, поэтому нужно хорошенько все продумать, перед тем как откручивать.

Чтобы избежать этих сложностей мы вам представим, наиболее продуманную технологию замены ремня.

Производителем, замену ремня ГРМ рекомендовано проводить через 60 тысяч км. На практике, возможно, потребуется провести замену раньше.

Появление следующих факторов при эксплуатации машины подсказывают о необходимости проведения смены ремня ГРМ:

  • вибрация двигателя (троение или неровная работа в следствии изменения работы ГРМ)
  • черный выхлоп (неверный момент зажигания из за нарушения работы ГРМ)
  • затрудненный запуск
  • слышны посторонние шумы в ременном приводе (умирают ролики, но ремень тоже придется заменить)

Снять Генератор Фокус 2 1.8

На самом деле, все автомобилисты были поставлены задачи с генератором. Для ремонта агрегата эта деталь абсолютно необходима. В статье будет рассказано о том, как можно снять генератор с Ford Focus 2-го поколения и 2-литрового двигателя, мы также опишем процесс конкретно.

Видео о замене генератора на 2,4-литровый двигатель Ford Focus:

Видеоматериал процесса демонтажа генератора на транспортном средстве. Аспекты, тонкости и хитрости процесса.

Обозначение генератора справа.

Есть два способа снять генератор с помощью Ford Focus II 2.7.0. Первый вариант прост. Это требует удаления продукта снизу, все из которых требуют ямы или подъема немедленно. Если в проходе нет ни 1-го, ни другого, то появляется более сложный метод. демонтаж сборки через верх.

Чтобы разобрать генератор с Ford Focus II 4.0, вам понадобится комплект оборудования, 2-3 часа времени (взятый со склада, а также экономия, уход от практики, редко достается нашему клиенту), а также знания в дизайне автомобиля , Рекомендуется иметь электрическую схему двигателя и, в частности, электрическую сборку устройства. Что вам нужно сделать, это посмотреть на оба способа демонтировать генератор Ford Focus 2.4.

Начиная специально для выполнения работы, машину следует загнать в яму, как это называется подъемник. В начале работы будут проводиться под капотом. Что нам нужно сделать, это пройти процесс:

Снимите клемму аккумулятора и найдите натяжной ролик.

Замена генератора на Форд Фокус

Снимите нижнюю опору генератора.

Открутите крепление трубки кондиционера.

Отсоединяем блок проводки от генератора.

Этот вариант снятия генератора потребует разборки дополнительных деталей, которые сможет снять редкий автомобилист. Если вы не уверены в своих силах, то вам следует обратиться за помощью к специалистам. Что нам нужно сделать, это продолжить:

  1. Как и в первом методе, мы выполняем операции с 1 по 3.
  2. Мы демонтируем правую фару, чтобы добраться до верховых частей.
  3. Теперь найдите болт, который фиксирует деталь, и открутите ее.

Обозначение нижнего болта крепления генератора.

Используя длинную лебедку, откручиваем крепление генератора.

К выбору генератора для автомобиля следует отнестись более серьезно. Это зависит от характеристик продукта, от того, как измеряется заряд батареи и от напряжения на плате. Для Ford Focus 4.5, помимо оригинала, есть несколько аналогов, которые устанавливаются на автомобиль.

Ремонт генератора ford focus 2 105 amp

На всех секундах Focus с 2-литровым двигателем установлены генераторы Denso с номером детали 30667071. Средняя цена продукта в Российской Федерации составляет около 20 000 рублей.

Часто при замене генераторной установки 120 А заменяет 105.

Помимо оригинала, в магазинах автозапчастей вы всегда найдете большое количество аналогов, которые легко можно установить на автомобиль. Что вам нужно, рассмотрим основные из них:

Когда наш клиент рассматривал вопросы, связанные с разборкой и выбором генератора для Ford Focus 2.7, стоило бы рассмотреть обстоятельства, при которых автомобилисту придется разбирать автомобильную часть:

  • При ремонте генератора.
  • Восстановите вспомогательные узлы, к которым узел не может получить доступ.
  • Для ремонтных работ и мелкий ремонт двигатель.
  • Ремонт кузовных деталей, требующих снятия генератора.
  • Для диагностики и ремонта электрических цепей бортовой сети.

Извлечение генератора из Ford Focus II 5.0 является распространенной, но сложной процедурой, требующей знания особенностей двигателя и моторного отсека. Ни один автомобилист не может справиться с этим процессом. И почему рекомендуется, для кого при регистрации появления затруднений предназначено обратиться в автосервис.

Все большее внимание следует уделять выбору деталей, так как эффективность и правильное функционирование бортовой сети зависит от свойств продукта. Помимо уникальных деталей, на машине установлено несколько аналогов

Как заменить ремни кондиционера и генератора на Форд Фокус 2 1.6, 1.8 и 2.0 л. без приспособлений

По инструкции ремень генератора на Форд Фокус 2 не снимается ослаблением натяжителя или генератора, а срезается, а чтобы его установить потребуется специальный комплект приспособлений которые применяются в зависимости от того на какой шкив (генератора, ГУРа или кондиционера) одевается приводной ремень. На моторах 1.4 и 1.6 л. ФФ2 натяжных роликов на ремнях привода навесных агрегатов нет, а вот на 1.8 и 2.0 хотя и есть натяжной ролик на ремне генератора, но по технологии ремни все равно одноразовые и их попросту срезают, а новые устанавливаются тоже со спецприспособой. Поскольку у многих нет такого оборудования, а на его покупку жалко денег придумывают иные способы как можно поменять ремень кондиционера или генератора FF2 без приспособлений. О некоторых из них мы и поговорим, а также покажем наглядно на видео.Согласно рекомендациям производителя замена ремня генератора должна осуществляться каждые 60000 км пробега, либо же 6 лет эксплуатации.

Для замены приводного ремня Ford Focus 2 1.6 с кондиционером нужен комплект ремней — 1708273, его состав:

  • ремень генератора;
  • ремень кондиционера;
  • приспособления для установки (3 штуки).

Если брать не оригинал, то можно купить CONTITECH 6PK1059ELASTT2, будет стоить долларов на 15 дешевле.

Комплект приспособлений: 1 — для привода вспомогательных агрегатов (генератора, ГУРа, помпы); 2 — ремня компрессора кондиционера

Замена навесных ремней на Фокус 2 1.6

Чтобы поменять ремень генератора приспособление из двух частей устанавливается на колесо помпы (устанавливаем приспособу до щелчка, когда она станет как нужно). Шкив помпы проворачивается за специальной болт (под ключ на «19») на приспособлении. Заводить ремень следует в такой последовательности: сначала одеваем на шкив насоса ГУРа, при этом ремешок заводится под устройство на помпе, потом накидываем ремень на генератор.

Наглядная видео инструкция как одеть ремни на Фокус 2 приспособойЗамена ремней генератора, кондиционера, помпы ФФ2 1,6 л без приспособ

Замена ремня генератора и кондиционера на ФФ2 1.8 и 2.0

Теперь рассмотрим самостоятельную замену ремня кондиционера и генератора на Фокус 2 с моторами 1,8 и 2,0 л., где можно обойтись без приблуд, с экономив на покупке комплекта, а взяв ремни фирмы Gates:

  • 6PK1305 — ремень генератора ФФ2;
  • 5PK705SF — ремень кондиционера.

Чтобы подобраться к ремням, как и в предыдущем случае нужно будет снимать декоративную крышку мотора, переднее правое колесо, а за ним брызговик и подкрылок (ключ Т25), а дальше можно действовать несколькими способами:

Вариант №1 замены ремня кондиционера

  • открутим пять болтов крепления компрессора кондиционера;
  • зафиксируем кондишен, дабы не нарушить шланги;
  • снимаем/ставим приводной ремень;
  • прикручиваем назад компрессор, но тут есть одно но. Когда ставится обратно старый ремень, то компрессор получится прикрутить на место без проблем, а если же новый, не растянутый, ремешок, то возможно может так гладко и не получится.

Вариант №2 как поменять ремень привода компрессора

  • не откручивая компрессор, снимаем его шкив;
  • головкой на «10» открутим и снимем прижимную пластину шкива;
  • снимем стопорное кольцо шкива, а потом шкив вместе с ремнем;
  • оденем новый навесной ремень на шкивы КВ и компрессора;
  • подберем подходящую по диаметру трубу (чтобы диаметр был больше вала компрессора, но меньше отверстия в шкиве);
  • пропускаем трубку через шкив и одеваем на вал компрессора примерно на 5 мм и немного надавливаем в низ, шкив под действием сопротивления ремня сам заскакивает на вал;
  • собираем все обратно.

Проверка работоспособности

Перед тем, как снимать генератор с Ford Focus 2 для замены или ремонта, следует сначала удостовериться в него неисправности. Технология проверки – очень проста и выполняется быстро.

Перед диагностикой работоспособности необходимо послабить затяжку плюсовой клеммы на АКБ.

А далее поступаем так:

  • запускаем двигатель;
  • выжидаем пока обороты не стабилизируются;
  • включаем фары;
  • на заведенном моторе снимаем плюсовую клемму с аккумулятора.

Если генератор исправен, силовая установка не должна остановиться, наоборот – ее обороты должны немного повыситься, поскольку ЭБУ подкорректирует работу мотора, чтобы обеспечить бортовую сеть энергией.

Остановка агрегата после снятия клеммы будет указывать на неисправность генератора и необходимость его ремонта или замены. А для этого узел нужно снять с авто, что оказывается не так просто.

Можно воспользоваться официальной инструкцией, которая представлена ниже, но она не отображает всех тонкостей и нюансов работ, а поэтому подходит больше для ознакомления, чем как понятное всем подробное руководство.

Это интересно: Настройка света и самостоятельная регулировка фар на Фольксвагене Поло Седан

Самый простой способ в гаражных условиях

Этот метод актуален в тех случаях, если у вас нет мультиметра, но необходимо определить явное наличие проблемы с генератором. Водителям следует запустить двигатель машины и включить ближний свет

Далее осторожно снимите минусовую клемму. Если свет фар потускнел, а мотор начал работать прерывисто, то везите генератор на диагностику

Проводить этот тест лучше вечером, чтобы без проблем уловить изменения в яркости фар.

С использованием мультиметра

Этот прибор позволяет замерить токи и напряжение, но нам понадобится только последнее. Генераторы имеют ряд установленных параметров, отклонение от которых позволяет выявить неисправность устройства. Напряжение на аккумуляторной батарее должно составлять 12,5 — 12,7 вольт. Во время запуска этот показатель может кратковременно увеличиться до 13,8 — 14,8 вольт. Далее напряжение уровняется до приблизительно 13,8. Если фактические показатели при измерении отличаются от вышеописанных, то необходима диагностика агрегата.

Тестирование регулятора напряжения

Одним из этапов самостоятельной диагностики идет проверка регулятора напряжения. Водителям необходимо выполнить два шага:

  1. Прогрейте автомобиль в течение 15 минут. Тесты выполняют только на прогретом моторе.
  2. Подключите вольтметр со шкалой более 15 вольт к выводам массы и 30 клемме. В большинстве автомобилей нормальным считается показатель в 13,5 — 14,6 вольт.

Если напряжение ниже 13 вольт, то деталь придется заменить.

Анализ работоспособности диодного моста

Необходимо переключить мультиметр на измерение тока, а также подключить зажимы к массе и коннектору «В+» на аккумуляторной батарее. Нормальным считается ток не больше 0,5 мА. Если ток больше, то вышли из строя диоды или поврежден изоляционный слой на обмотке. Если в специализированных мастерских эти проблемы не исправят, то придется покупать новую деталь.

Проверка тока возбуждения генератора

Заведите автомобиль и добейтесь максимально высоких оборотов. Переведите мультиметр в режим измерения тока и подключите вывод к клемме 67. Показатель должен лежать в пределах от 3 до 7 ампер.

Это основные методы диагностики, которые водители могут сделать самостоятельно. Если явно найдена проблема, то выхода два: везти устройство к специалистам на подтверждение своих догадок или без их помощи сразу же менять генератор на новый. В обоих случаях потребуется снятие генератора «Форд-Фокус» 1.

Проверка обмотки

Для тестирования обмотки ротора на витки с короткими замыканиями или обрывами следует использовать мультиметр в режиме измерения сопротивления. Подключите выводы к обоим контактным кольцам генератора. Нормальным сопротивлением считается показатель от 1,8 до 5 Ом. Если сопротивление ниже, было короткое замыкание, а если выше – ищите обрыв.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
