Замена ремня генератора Форд Фокус 2 1.6, 1.8, 2.0

Подготовительные операции

Снимаем высоковольтные провода и выкручиваем свечи, что бы в последствии было легче крутить коленвал. Так же откручиваем 11 болтов на 10 и снимаем клапанную крышку.

Откручиваем крепление расширительного бочка и отводим его в сторону, антифриз не сливаем.

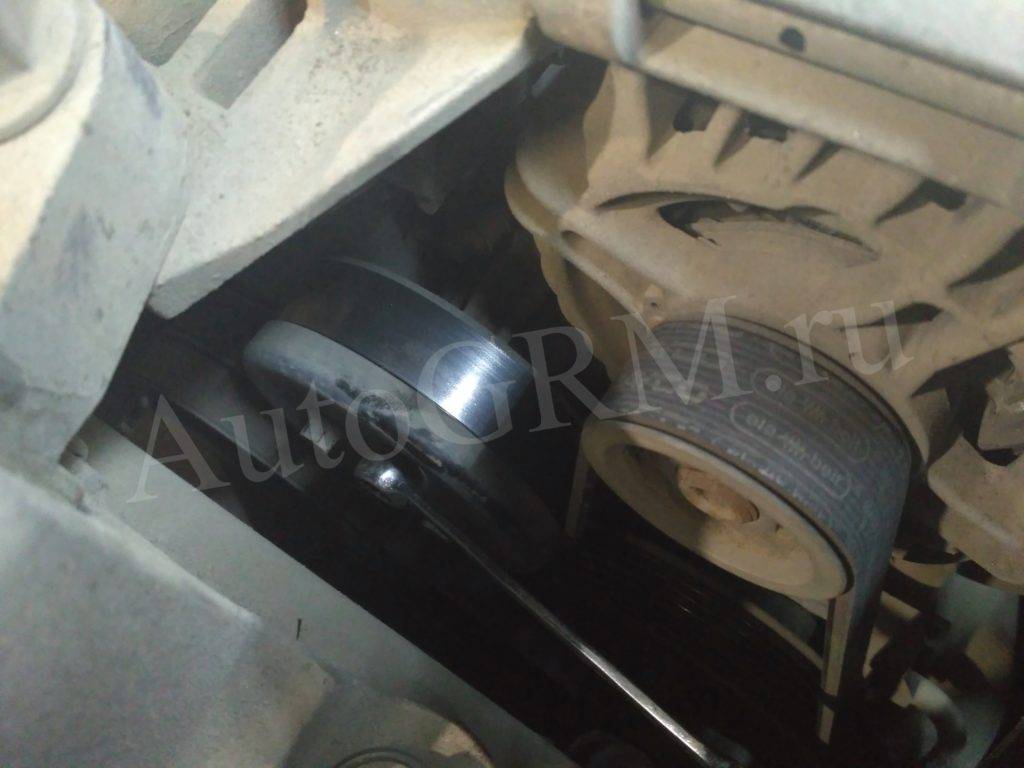

Пока не сняли ремень генератора сорвем четыре болтика на 10 шкива помпы.

Операции по снятию компрессора кондиционера и генератора, описанные далее нужны если вы оставляем старые ремни, ну а если нет просто срезаете ремни ножом и пропускаете эти пункты.

Отсоединяем минусовую клейму аккумулятора. Откручиваем четыре болта компрессора кондиционера, отводим его в сторону и снимаем ремешок.

Отворачиваем болт и гайку, держащий кронштейн генератора и бачок ГУР.

Откручиваем нижней болт генератора.

После чего выкручиваем шпильку, генератор сместится вниз и можно будет снять ремень.

Поддамкрачиваем двигатель и демонтируем опору.

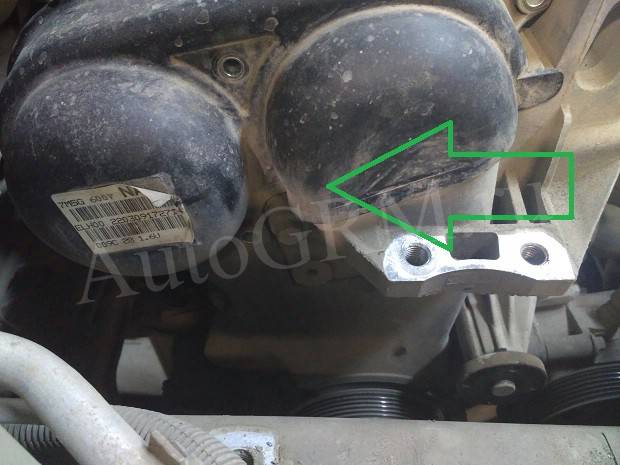

Выкручиваем несколько болтов на 10 и снимаем переднею защитную крышку ремня ГРМ.

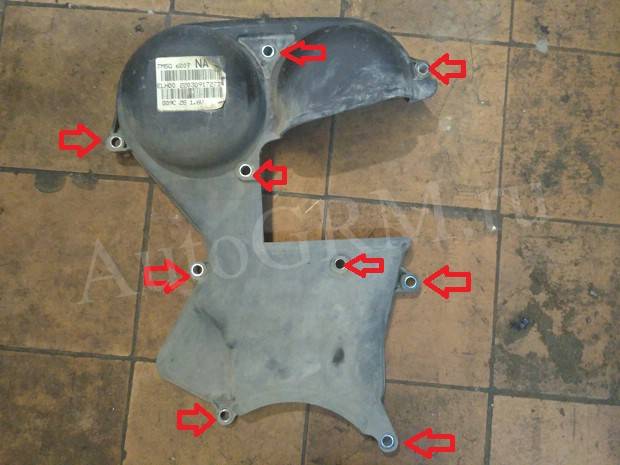

На снятой крышке видно расположение болтов.

Далее демонтируем кронштейн, два болта спереди.

И два с боку.

Выставляем верхнею мертвую точку

Для этого вращаем коленвал по часовой стрелки до момента, когда прорези на распредвалах встанут параллельно плоскости головки и в них можно будет вставить фиксатор распредвалов, в нашем случае обычный тридцать второй уголок.

Выкручиваем заглушку снизу.

Из набора нам понадобится только фиксатор коленчатого вала и натяжного ролика.

Закручиваем фиксатор вместо заглушки, он должен заблокировать коленвал от поворота по часовой стрелки. Можно снять фиксатор распределительных валов и проверить, покрутив коленвал.

Снимаем правое переднее колесо и брызговик. Убедившись, что все стоит на своих местах и заблокировано, приступаем к самому интересному, откручиваем болт шкива коленчатого вала. Я блокировал его универсальным фиксатором, а помощник через полутораметровый удлинитель срывал его.

Снимаем шкив и открутив три болтика демонтируем нижнею крышку ГРМ.

Фиксируем натяжной ролик, после чего откручиваем его и снимаем вместе с ремнем ГРМ.

Способы замены на двигателях 1,6 л

Перед проведением работ нужно сначала приобрести приводные элементы на замену. Лучшим вариантом является покупка оригинального комплекта, особенно это касается моделей с моторами 1,4 и 1,6 литра.

В оригинальный комплект, каталожный номер которого 1708273, входят не только ремни привода генератора и кондиционера, а и приспособления для их установки.

Но такой же комплект не совсем подойдет для автовладельцев, машины которых не оснащены кондиционером (второй ремень будет лишним, а на стоимость повлияет значительно).

Также можно приобрести расходники по отдельности, что позволит немного сэкономить. К примеру, вместо оригинального ремня генератора Форд Фокус 2 можно купить аналог производства компаний Contitech, Dayco, Bosch, Gates. Эти же производители выпускают и ремни привода кондиционера.

Но в этом случае автовладелец не получит приспособлений для установки, хотя можно обойтись и без них.

Существует три способа замены ремня генератора. Рассмотрим их на примере Ford Focus 2, оборудованного 1,6-литровой установкой. Первый из методов – с использованием специального приспособления, идущего в оригинальном комплекте.

Перед началом установки необходимо избавиться от изношенного расходника. Поскольку ремень дальше использоваться не будет, то просто его срезаем (в моделях с кондиционером разрезаем также ремень компрессора).

Для посадки нового привода потребуется только два рожковых ключа на 17 и приспособление для его посадки.

Технология установки такая:

  • Надеваем приводной элемент на шкив коленвала, укладываем его в шкив ГУР и накидываем на генератор;
  • На шкив помпы надеваем приспособление для посадки так, чтобы его выступ располагался вверху;
  • За выступ заводим ремень;
  • Ключ на 17 надеваем на шестигранную головку приспособления и движением «на себя», проворачиваем спец инструмент. При этом приспособление выступом будет натягивать привод и садить его на шкив помпы. Поскольку сделать полный оборот ключом не даст кронштейн крепления двигателя, то тянем до упора, после чего перехватываемся вторым ключом за головку и уже им тянем;
  • Процедуру с натяжкой и перехватыванием ключами выполняем до тех пор, пока приводной элемент не «сядет» на шкив помпы;
  • Проверяем правильность посадки ремня.

Примерно по такому же принципу заменяется и второй ремень. Надеваем его на шкивы компрессора, коленчатого вала, заводим за последний ремень и вращая ключом коленвал по часовой стрелке, садим привод.

Второй метод замены ремня генератора на Форд Фокус 2 не требует использования специальных приспособлений.

Методика посадки достаточно проста:

  • Перед надеванием, откручиваем 3 болта крепления шкива помпы, а один оставляем, просто немного его послабляем (это даст возможность смещать шкив относительно самого насоса);
  • Надеваем ремень на все шкивы коленчатого вала, генератора и насоса ГУР, а также заводим его за открученный шкив помпы;
  • Головкой на 18 с воротком вращаем коленвал по часовой стрелке. При прокручивании его шкив начнет натягивать ремень, из-за чего шкив помпы провернется и станет на место, после чего останется его только закрепить болтами.

Этот метод – очень прост, при этом позволяет очень быстро поменять привод навесного оборудования.

Третий способ также не требует использования специального инструмента, но технологически он немного сложнее, чем второй вариант.

Алгоритм действий такой:

  • Перед установкой ременной передачи, выкручиваем верхние крепежи генератора (болт, а также гайку вместе со шпилькой), а нижнее крепление послабляем (после этого генератор сможет немного проворачиваться). Смотрите здесь, как заменить генератор Форд Фокус 2;
  • Движением на себя смещаем узел;
  • Надеваем новый расходник на все шкивы (смещенный агрегат позволит это сделать);
  • Ставим генератор на место. Для этого подаем его в сторону двигателя и удерживая в таком положении, закручиваем верхний крепежный болт. После этого останется завернуть на место шпильку, накрутить на нее гайку и затянуть нижний крепеж.

Все указанные методы подойдут для замены ремня генератора как на двигателе объемом 1,6 литра, так и на 1,4-литровом агрегате.

В каких случаях нужна замена или подтяжка ремня?

Научиться правильно, проводить замену и натяжку ремня кондиционера на Шевроле Ланос необходимо по той причине, что она может потребоваться во многих случаях. К примеру, замена ремня газораспределительного механизма или ремня генератора невозможна без снятия ремня кондиционера.


Шевроле Ланос

О том, что пришло время заменить или подтянуть ремень кондиционера могут сигнализировать специфические попискивающие звуки из под капота. В большинстве случаев виновником этого явления бывает подшипник натяжного ролика кондиционера. Обычно при замене ролика меняется и ремень. Затягивать с ремонтом надеясь, что этот звук утихнет сам по себе не стоит, со временем он только усилится.

Ремень кондиционера нужно менять, в случае если при визуальном осмотре обнаружены растрескивания, расслоения или иные повреждения. Также согласно инструкции, которая идет вместе с автомобилем Ланос, замена ремня должна проводиться каждые 60 тыс. километров пробега. Номер ремня по каталогу 96486813 или 96182007. Размер 1.3 на 82.5 сантиметров. Нынешняя цена около 1000 руб. Код натяжного ролика кондиционера на Ланос 96208428 цена фирменного немногим больше 1000 руб.


Комплект для замены

Неплохо зарекомендовали и отечественные подшипники 1ГПЗ 6301, по качеству он ничуть не хуже оригинального корейского, но стоит в три раза дешевле.


Смазка в подшипнике


Ролик с запрессованным в него подшипником

В случае если вам покажется, что мало, то добавляем Литол-24. Закладка должна производиться с обеих сторон. Далее впрессовываем подшипник, используя при этом молоток и какой-нибудь пробойник, в качестве которого может подойти болт на 10. Работайте аккуратно и прилагайте усилие лишь к внешней обойме, обстукивая по кругу.

Демонтаж старой цепи

С лева внизу, возле звездочки распредвала затаился натяжитель цепи. В руководстве написано    «Нажав тонкой отверткой на храповик через отверстие, разблокируйте натяжитель цепи, затем утопите шток, надавливая на башмак натяжителя и зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.» Но поскольку это очень неудобно мы снимем натяжитель целиком а потом просто зарядим его на коленке.

Натяжитель цепи.

Ослабляем затяжку болтов крепления звездочек распредвалов, болты не выкручиваем.

Снимаем башмак натяжителя и открутив два болта успокоитель.

Успокоитель цепи.

Снимаем цепь привода ГРМ. Откручиваем болт натяжителя цепи масленого насоса и снимаем его вместе с цепью.

Привод масляного насоса.

Не свисти, ремень. Боремся со свистом ремня генератора Ford Focus 2

Автомобиль не самое тихое транспортное средство. Акустический фон в больших городах на 90% состоит из шумов автомобильного происхождения. Для тех, кто любит свою машину, эти звуки слаще музыки. Впрочем, иногда бывают и не слишком приятные обертона, когда свистит ремень генератора, к примеру. Форд Фокус второго поколения тоже не исключение и у него иногда появляются подобные срывы. Как натянуть ремень генератора, как устранить свист и почему свистит даже новый приводной ремень — все это выясним прямо сейчас.

Да, каждый ремень свистит по-особенному, в частности это касается рестайлингового Форд Фокус 2. Прогресс, конечно, на месте не стоит и производитель со временем внедряет все более усовершенствованные узлы и детали. Рестайлинговый Фокус стал не просто ярче внешне. Он стал дешевле для производителя. Как результат удешевления конструкции, мы получили изменённую систему натяжения приводного ремня.

Дорестайлинговый (слева) и рестайлинговый натяжители ремня привода

Точнее, натяжной механизм как раз удалили. На Форде посчитали ненужным и слишком расточительным применение автонатяжителя ремня генератора. Это объяснили тем, что технологии производства ременных передач растут не по дням а по часам, ремни стали куда эластичнее и теперь никакой натяжитель нам не нужен. Как бы не так. То ли не на все рестайлинговые Фокусы ставили суперэластичные ремни, то ли ремни эти не такие уж и эластичные, но после увольнения натяжителя ремень генератора стал свистеть очень часто.

Применяем технологию «дауншифтинг», то есть понижение уровня техобеспечения до предыдущего. Для этого нам будет необходимо купить новый ремень генератора, новый натяжной ролик и три болта М8х70 .

Три болта М8х70, которые заменяют шпильки на рестайлинговом Фокусе

Отзывы владельцев однозначно подталкивают нас к покупке комплектующих от компании Gates . Вот их каталожные номера и примерные цены по курсу на 2018 год:

  • Если покупать комплектом, что выгоднее, то он обойдётся примерно в $44-46, а его номер по каталогу

К026PK1305 ; Можно покупать отдельно и в этом есть определённый смысл, к примеру, можно купить металлический ролик натяжителя ремня со сменным подшипником Gates T36420 , его цена порядка $10.

Металлический ролик Gates T36420 Пластиковый ролик с артикулом Gates T36398 всего на $2 дешевле. Ремень основной привода генератора для Форд Фокус с двигателем 1,8-2,0 л с каталожным номером Gates 6PK1305 стоит также около 10 зелёных.

Дорестайлинговый натяжитель ремня с регулировкой натяжения Ремень генератора для 2,3-литровых Фокусов ( Gates 6PK1320 ) отдадут за $11. И для справки, ремень кондиционера Gates 5PK705SF (FF2 2,3 литра) стоит $8.

Снимаем правое колесо, подкрылок и брызговик, а также пластиковую крышку двигателя. Натяжитель и ремень меняются элементарно, единственное, что может осложнить работу — отсутствие специального приспособления. Оно может идти в комплекте с ремнём, а может и нет. Вот его фото.

Приспособа вставляется в шкив помпы до щелчка и проворачивается ключом на 19. Старый ремень срезается. Надевать новый ремень привода генератора будем в такой последовательности:

  1. Шкив насоса гидроусилителя.
  2. Заводим ремень под шкив помпы под приспособу.
  3. Надеваем на генератор.

Схема установки ремня генератора на втором Фокусе

Допустим, мы заменили ролик или ездим на дорестайлинговом Фокусе 2, но генератор вдруг засвистел. Тогда первым делом проверяем вот что:

  1. Состояние ручейкового ремня. На его поверхности не должно быть трещин и расслоений.
  2. Натяжение ремня. Если ремень прослаблен, он обязательно будет свистеть.
  3. Чистоту шкивов и роликов.
  4. Плоскость, в которой работают шкивы и ролики. Если продольные центра шкивов смещены, ремень быстро выйдет из строя.

Также ремень может свистеть из-за замасливания или попадания антифриза, может свистеть сам подшипник ролика натяжителя, свист может быть вызван потерей ремнём эластичности, особенно в мороз. Поэтому ремень часто свистит на холодную, а после прогрева двигателя свист пропадает.

Как бы там ни было, при первых подозрительных звуках из-под капота необходимо проводить проверку приводного ручейкового ремня, роликов и шкивов. Тихой работы мотора и добрых всем дорог!

Замена щеточного узла

Наиболее распространенными поломками, по которым приходится снимать генератор, являются износ графитных щеток и подшипников ротора. Эти неисправности можно отнести к механическим и устранить их можно самостоятельно.

Для замены щеточного узла потребуется всего лишь ключи на 8 и 10, а также плоская и крестовая отвертки.

Щеточный узел располагается под задней крышкой, и полная разборка генератора не потребуется. Чтобы заменить щетки, необходимо демонтировать заднюю крышку, и для этого:

  • Выкручиваем вторую гайку на шпильке, к которой подсоединяется силовой кабель;
  • Ключом на 8 скручиваем три гайки крепления крышки;
  • Отверткой выкручиваем винт клеммной перемычки;
  • Снимаем крышку.

После демонтажа крышки, остается выкрутить три винта щеточного узла, снять его, установить новый и собрать все обратно.

Весь процесс работ описан в официальной инструкции.

Помимо щеток, сняв заднюю крышку можно также поменять регулятор напряжения и выпрямительный мост.

Что касается подшипников, то для их замены придется полностью разбирать узел.

Неисправности, связанные с электрической частью – обрывы обмоток, их замыкание и иные поломки ремонтируются только в специализированном сервисе.

В ряде случаев такие неисправности устранить не удается и генератор просто заменяется на новый.

Ford Focus 2 Ремень привода генератора помпы ремень кондиционера снять замена ремонт Форд Фокус 2

Ford Focus 2 > Техническое обслуживание > Замена ремня привода вспомогательных агрегатов и ремня привода компрессора кондиционера

Согласно регламенту технического обслуживания ремень привода вспомогательных агрегатов Форд Фокус 2 меняем через каждые 100 тыс.

км пробега независимо от его состояния. На автомобиле с кондиционером одновременно меняем ремень привода компрессора кондиционера. Ремни привода вспомогательных агрегатов и компрессора кондиционера одноразовые, они рассчитаны только на однократное растяжение при установке.

Использовать ремни повторно нельзя.

В запасные части ремни поставляются в комплекте с приспособлениями для их установки.

Приспособления для установки ремней

: 1 — привода вспомогательных агрегатов; 2 — компрессора кондиционера Снимаем правое переднее колесо.

Снимаем подкрылок правого переднего колеса (см. «Снятие подкрылка переднего колеса»). Для наглядности операции по замене ремней показаны на снятом двигателе.

Для снятия ремней…

…ножом разрезаем ремень привода компрессора кондиционера…

…и ремень привода вспомогательных агрегатов. Протираем шкивы чистой ветошью.

Для монтажа ремня привода вспомогательных агрегатов…

…устанавливаем приспособление на шкив насоса охлаждающей жидкости.

При установке должен раздаться щелчок — это говорит о том, что приспособление встало на место.

Поворачиваем шкив насоса охлаждающей жидкости против часовой стрелки в положение, как показано на фото.

Устанавливаем приспособление на шкив привода вспомогательных агрегатов…

…так, чтобы номер на приспособлении был обращен к двигателю.

Надеваем ремень на шкивы привода вспомогательных агрегатов и насоса гидроусилителя рулевого управления, при этом верхнюю ветвь ремня заводим под приспособление на шкиве насоса охлаждающей жидкости…

…и надеваем ремень на шкив генератора.

При этом ремень должен располагаться на приспособлении, как показано на фото.

Снимаем приспособления со шкива насоса охлаждающей жидкости… …и шкива привода вспомогательных агрегатов.

Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов на два оборота и проверяем правильность установки ремня.

Для установки ремня привода компрессора кондиционера устанавливаем приспособление на шкив привода вспомогательных агрегатов так, чтобы оно располагалось примерно посередине между вертикальной и горизонтальной осями шкива.

Надеваем ремень на шкив компрессора кондиционера…

…и на приспособление.

Снимаем приспособление со шкива привода вспомогательных агрегатов.

Проворачиваем коленчатый вал двигателя Форд Фокус 2 на два оборота и проверяем правильность установки ремня.

Замена навесных ремней на Фокус 2 1.6

По инструкции ремень генератора на Форд Фокус 2 не снимается ослаблением натяжителя или генератора, а срезается, а чтобы его установить потребуется специальный комплект приспособлений которые применяются в зависимости от того на какой шкив (генератора, ГУРа или кондиционера) одевается приводной ремень. На моторах 1.4 и 1.6 л. ФФ2 натяжных роликов на ремнях привода навесных агрегатов нет, а вот на 1.8 и 2.0 хотя и есть натяжной ролик на ремне генератора, но по технологии ремни все равно одноразовые и их попросту срезают, а новые устанавливаются тоже со спецприспособой. Поскольку у многих нет такого оборудования, а на его покупку жалко денег придумывают иные способы как можно поменять ремень кондиционера или генератора FF2 без приспособлений. О некоторых из них мы и поговорим, а также покажем наглядно на видео.

Согласно рекомендациям производителя замена ремня генератора должна осуществляться каждые 60000 км

пробега, либо же 6 лет эксплуатации.

Официалы самостоятельную замену ремня генератора Фокуса на двигателе 1.6 литра не рекомендуют, поскольку грубое и неумелое обращение может привести к повреждению ремня при установке, а вот на движках 1.8, 2.0 можно справится и самому, там будет попроще.

Для замены приводного ремня Ford Focus 2 1.6 с кондиционером нужен комплект ремней — 1708273, его состав:

  • ремень генератора;
  • ремень кондиционера;
  • приспособления для установки (3 штуки).

Если брать не оригинал, то можно купить CONTITECH 6PK1059ELASTT2, будет стоить долларов на 15 дешевле.

Комплект приспособлений: 1 — для привода вспомогательных агрегатов (генератора, ГУРа, помпы); 2 — ремня компрессора кондиционера

Это интересно: Втягивающее реле стартера — устройство, неисправности, проверка

Чтобы поменять ремень генератора приспособление из двух частей устанавливается на колесо помпы (устанавливаем приспособу до щелчка, когда она станет как нужно). Шкив помпы проворачивается за специальной болт (под ключ на «19») на приспособлении. Заводить ремень следует в такой последовательности: сначала одеваем на шкив насоса ГУРа, при этом ремешок заводится под устройство на помпе, потом накидываем ремень на генератор.

А для замены ремня компрессора кондиционера берем другое приспособление и ставим его на шкив коленвала, накинув приводной ремень на компрессор и одев его снизу на приспособу. Затем поворачиваем за болт КВ ключом (на «18») проворачиваем шкив по часовой стрелке, а ремень придерживаем рукой чтобы он не соскочил.

Наглядная видео инструкция как одеть ремни на Фокус 2 приспособой

Замена ремней генератора, кондиционера, помпы ФФ2 1,6 л без приспособ

Теперь рассмотрим самостоятельную замену ремня кондиционера и генератора на Фокус 2 с моторами 1,8 и 2,0 л., где можно обойтись без приблуд, с экономив на покупке комплекта, а взяв ремни фирмы Gates:

  • 6PK1305 — ремень генератора ФФ2;
  • 5PK705SF — ремень кондиционера.

Чтобы подобраться к ремням, как и в предыдущем случае нужно будет снимать декоративную крышку мотора, переднее правое колесо, а за ним брызговик и подкрылок (ключ Т25), а дальше можно действовать несколькими способами:

Вариант №1 замены ремня кондиционера
  • открутим пять болтов крепления компрессора кондиционера;
  • зафиксируем кондишен, дабы не нарушить шланги;
  • снимаем/ставим приводной ремень;
  • прикручиваем назад компрессор, но тут есть одно но. Когда ставится обратно старый ремень, то компрессор получится прикрутить на место без проблем, а если же новый, не растянутый, ремешок, то возможно может так гладко и не получится.

Это интересно: Когда нужно регулировать фары

Вариант №2 как поменять ремень привода компрессора
  • не откручивая компрессор, снимаем его шкив;
  • головкой на «10» открутим и снимем прижимную пластину шкива;
  • снимем стопорное кольцо шкива, а потом шкив вместе с ремнем;
  • оденем новый навесной ремень на шкивы КВ и компрессора;
  • подберем подходящую по диаметру трубу (чтобы диаметр был больше вала компрессора, но меньше отверстия в шкиве);
  • пропускаем трубку через шкив и одеваем на вал компрессора примерно на 5 мм и немного надавливаем в низ, шкив под действием сопротивления ремня сам заскакивает на вал;
  • собираем все обратно.

На верху двигателя, чтобы сменить ручейковый ремень генератора, откручиваем 2 болта натяжителя и оставляем его на шпильке, уводим в правую сторону машины, снимаем ремешок!

Сборка в обратной последовательности. Таким образом, на замену навесных ремней FF2 без приблуд, уйдет около часа времени.

Замена приводного ремня генератора Форд Фокус 2 1.8 TDCi

Замена ремня генератора на Ford Focus 2 1,8 Flexifuel

Если беспокоит на Форд Фокус 3 ремень генератора – замена необходима


Ежедневно автомобилисты сталкиваются с необходимостью включения дополнительного освещения, магнитолы, иных осветительных приборов. Всё это происходит благодаря наличию в штатной конструкции машины такого оборудования, как генератор. Устройство предназначено для превращения механической энергии вращения коленвала в электрическую для питания всей цепи автомобиля. Приводится в действие механизм за счёт вращения ремня в системе ГРМ. Неисправность генератора приводит к целому ряду поломок в системе. Например, резкое увеличение напряжения аккумуляторной батареи, вскипание электролита. Зачастую случается короткое замыкание. Обо всех поломках и неисправностях рассмотрим на примере автомобиля марки Форд Фокус третьего поколения.

Диагностические методы

Водителю на заметку: в современных автомобилях применять так званые «дедовские» методы для диагностики генератора не принято. Если скинуть клеммы на аккумуляторе, то можно нанести ещё больший ущерб техническому средству. Перепады напряжения выведут из строя всю электронику во главе с бортовым компьютером. Рекомендовано проводить замеры с помощью специального диагностического стенда. Изначально замеряется напряжение на клеммниках, запускается мотор и снимаются показания повторно.

До момента запуска двигателя показатели не должны превышать 12В, после старта – в пределах 13,7 – 14,8 В. Превышение в сторону «+» свидетельствует о перезаряде, в минус – отсутствие тока из-за поломки генератора, который входит в состав газораспределительного механизма.

Понятие, принцип работы ГРМ, роль ремня генератора

ГРМ – это комплексный механизм, установленный для эффективного управления потоками газов, поступающих в каждый цилиндр. Структура сложная: распределительный вал, приводы клапанов для открытия и закрытия отверстий в камерах сгорания, передаточные звенья, толкатели, штанги, коромысла, ряд других вспомогательных элементов. В этот список также входит ремень ГРМ, которому отводится особая миссия.


Ремень служит для синхронизации распредвала и коленвала в автомобиле. Длительность эксплуатации ремня строго регламентируется каждым производителем. Соединение валов между собой необходимо для того, чтобы мотор запустился и в последующем работал в такт.

Отыскать ремень на моторе достаточно просто – левая нижняя часть в моторном отсеке. В иных марках и моделях место дислокации будет иное. Структура ремня зубчатая, что позволяем ему максимально качественно и плотно захватывать пазы подконтрольных ему агрегатов. Ранее существовала практика установки соединителей с гладкой поверхностью. Но показатель их эффективности был низок, что и послужило основанием для разработки нового типа ремней для связи валов между собой.

Вместе с тем, совершенство технологии привело к увеличению нагрузки на ремень. Теперь, вместо двух валов, приходится приводить в движение вспомогательное оборудование. Это существенно снижает длительность срока эксплуатации.


Форд Фокус 3: замена ремня генератора – предпосылки

Характерные признаки неисправности ремня генератора таковы:

  • на ремне видны следы заусениц, как следствие изношенности зубьев;
  • во время работы двигателя слышен свист, ощутимо проскальзывание ремня, что указывает на его чрезмерное растяжение;
  • цвет выхлопа двигателя стал чёрный, не следует путать с дизельным агрегатом, когда мотор испытывает нагрузку от перевозимого груза;
  • вибрации при работе мотора независимо от скорости;
  • запуск силового агрегата утруднён;
  • в моторе появились сторонние шумы.

Когда нужна замена ремня генератора Форд Фокус 3


Какие ситуации побуждают к замене ремня? В большинстве случаев это результаты проведения диагностики автомобиля. Как правило, владелец транспортного средства редко когда способен принять решение о замене, вследствие своей некомпетентности. Вся полнота ответственности лежит на мотористе. Специалист должен быть достаточно квалифицированным, чтобы правильно диагностировать поломку, место её дислокации, степень критичности, количество необходимых запасных частей.

Начинать осмотр технического средства следует со считывания показаний бортового компьютера Форд Фокус 3. Для этого мастер подключает к диагностическому разъёму контактную плату и на портативном сканере просматривает данные, проводит анализ. После этого проводит осмотр самого ремня и ГРМ в целом. В моторном отсеке отвинчивает пластмассовый короб, покрывающий ремень. Основные поломки ремня – это наличие заусениц, когда материал деформируется и приходит в негодность и обрыв зубьев. Как только один из вышеуказанных признаков присутствует, нужно проводить замену.

Выбор детали: оригинал и аналоги

К выбору генератора на автомобиль стоит отнестись более чем серьёзно. От качества изделия будет зависеть, насколько стабильным будет питание аккумулятора, а также напряжение бортовой сети. Для Форд Фокус 2 существует кроме оригинала несколько аналогов, которые можно устанавливать на транспортное средство.

Оригинал

На всех вторых Фокусах с 2-х литровым двигателем устанавливались генераторы производства Denso с каталожным номером 30667071. Средняя стоимость изделия в РФ составляет около 20 000 рублей.

Аналог

Часто при замене генератора устанавливают 120 А вместо родных 105.

Кроме оригинала, на автомобильном рынке запасных частей можно найти достаточно большое количество аналогов, которые спокойно можно монтировать на автомобиль. Итак, рассмотрим основные из них:

Наименование производителяНомер по каталогуСтоимость в рублях
DENSODAN101616 000
DENSO104210354218 000
FORD153029929 000
FORD174862520 000
WAI23839N13 000
DENSO104210376115 000
FORD153029927 000

Замена приводного ремня генератора Ford Focus 2 (двигатель Duratec 16V 1.4 и 1.6)

Замена приводного ремня аксессуаров Ford Focus 2 (1 .4-1.6 Duratec 16V)

Снятие и установка

Общее оборудование: нож

Снятие

Ремень компрессора кондиционера не подлежит повторному использованию, так как он рассчитан только на однократное растягивание при надевании на шкивы. Неследование этому указанию может привести к преждевременному выходу ремня из строя.

Ремень привода аксессуаров не подлежит повторному использованию, т.к. он рассчитан только на однократное растягивание при его установке на шкивы. Неследование этому указанию может привести к преждевременному выходу ремня из строя.

1. Снимите правое переднее колесо.

2. Снимите брызговик ремня привода аксессуаров.

3. Снимите правый передний локер.

4. Используя подходящий нож, перережьте ремень кондиционера и снимите его.

Установка

ПРИМЕЧАНИЕ: Установите новый ремень привода аксессуаров и ремень компрессора.

1. Начисто протрите все шкивы, чтобы исключить проскальзывание ремня привода аксессуаров при установке.

2. УВЕДОМЛЕНИЯ: Правильно установите направляющий инструмент для ремня привода аксессуаров на шкив коленчатого вала. Центр направляющего инструмента для ремня привода аксессуаров должен находиться в положении «12 часов», а изогнутый конец — ближе к двигателю. Неследование этому указанию может привести к повреждению ремня привода аксессуаров в процессе его установки.

Установите направляющий инструмент для ремня привода аксессуаров (входит в комплект запасных частей) на шкив коленчатого вала таким образом, чтобы центр инструмента располагался в положении «12 часов» (двигатель для наглядности показан снятым).

3. Опустите автомобиль.

4. Выберите первую передачу или положение парковки.

5. Наденьте ремень привода аксессуаров на шкив коленчатого вала, шкив усилителя рулевого управления и шкив насоса охлаждающей жидкости в показанном положении (двигатель для наглядности показан снятым).

6. УВЕДОМЛЕНИЯ: Убедитесь в том, что, когда фиксирующий элемент инструмента для установки ремня привода аксессуаров устанавливается на шкив насоса охлаждающей жидкости, слышен щелчок. Неследование этому указанию может привести к повреждению ремня привода аксессуаров в процессе его установки.

Установите инструмент для установки ремня привода аксессуаров (входит в комплект запасных частей) на шкив насоса охлаждающей жидкости в показанном положении (двигатель для наглядности показан снятым).

7. Поверните инструмент для установки ремня на 90 градусов против часовой стрелки в показанное положение (двигатель для наглядности показан снятым).

8. ПРИМЕЧАНИЕ: Убедитесь в том, ремень привода аксессуаров правильно расположен в канавках шкивов.

Снимите ремень привода аксессуаров со шкива насоса охлаждающей жидкости и наденьте на установочный инструмент и шкив генератора в показанном положении (двигатель для наглядности показан снятым).

9. УВЕДОМЛЕНИЯ: Убедитесь в том, ремень привода аксессуаров правильно выставлен относительно установочного инструмента. Неследование этому указанию в результате может привести к повреждению ремня привода аксессуаров.

Поворачивайте инструмент для установки ремня привода аксессуаров по часовой стрелке до тех пор, пока натяжение ремня не ослабнет (двигатель для наглядности показан снятым).

Ford Focus 2 Manual

Согласно регламенту технического обслуживания ремень привода вспомогательных агрегатов Форд Фокус 2 меняем через каждые 100 тыс. км пробега независимо от его состояния. На автомобиле с кондиционером одновременно меняем ремень привода компрессора кондиционера. Ремни привода вспомогательных агрегатов и компрессора кондиционера одноразовые, они рассчитаны только на однократное растяжение при установке. Использовать ремни повторно нельзя. В запасные части ремни поставляются в комплекте с приспособлениями для их установки.Приспособления для установки ремней

: 1 — привода вспомогательных агрегатов; 2 — компрессора кондиционера

Снимаем правое переднее колесо. Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека»). Снимаем подкрылок правого переднего колеса (см. «Снятие подкрылка переднего колеса»). Для наглядности операции по замене ремней показаны на снятом двигателе. Для снятия ремней…

…ножом разрезаем ремень привода компрессора кондиционера…

…и ремень привода вспомогательных агрегатов.

Протираем шкивы чистой ветошью. Для монтажа ремня привода вспомогательных агрегатов…

…устанавливаем приспособление на шкив насоса охлаждающей жидкости.

При установке должен раздаться щелчок — это говорит о том, что приспособление встало на место.

Поворачиваем шкив насоса охлаждающей жидкости против часовой стрелки в положение, как показано на фото.

Устанавливаем приспособление на шкив привода вспомогательных агрегатов…

…так, чтобы номер на приспособлении был обращен к двигателю.

Надеваем ремень на шкивы привода вспомогательных агрегатов и насоса гидроусилителя рулевого управления, при этом верхнюю ветвь ремня заводим под приспособление на шкиве насоса охлаждающей жидкости…

…и надеваем ремень на шкив генератора.

При этом ремень должен располагаться на приспособлении, как показано на фото.

Ключом «на 19» поворачиваем шкив насоса охлаждающей жидкости по часовой стрелке за шестигранник на приспособлении, растягивая ремень до тех пор, пока ремень не будет надет на шкив.

Снимаем приспособления со шкива насоса охлаждающей жидкости…

…и шкива привода вспомогательных агрегатов. Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов на два оборота и проверяем правильность установки ремня. Для установки ремня привода компрессора кондиционера устанавливаем приспособление на шкив привода вспомогательных агрегатов так, чтобы оно располагалось примерно посередине между вертикальной и горизонтальной осями шкива. Надеваем ремень на шкив компрессора кондиционера…

…и на приспособление.

Головкой «на 18» поворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов, растягивая ремень до тех пор, пока ремень не будет надет на шкив.

Снимаем приспособление со шкива привода вспомогательных агрегатов.

Проворачиваем коленчатый вал двигателя Форд Фокус 2 на два оборота и проверяем правильность установки ремня.

Первоисточник контента — WiKi сайта журнала «За Рулём»

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
