Замена переднего и заднего сальника коленчатого вала

Меняем задний сальник

Для начала расскажем, как поменять задний сальник. Как правило, именно с ним возникает больше всего сложностей:

  • Демонтируем коробку и корзину сцепления. Подробнее об этой работе стоит смотреть в инструкции по ремонту вашего автомобиля;
  • Снимите маховик. Обычно он крепится на 8-10 шпильках. Чтобы их сорвать с места необходимо заклинить коленвал, удобнее всего делать это монтировкой;
  • С помощью отвертки извлеките из посадочного места старый сальник;
  • Шейку коленвала чистят мягкой ветошью. Не используйте для очистки наждачную бумагу;
  • Новый смазывают маслом и устанавливают на место. Лучше использовать для запрессовки специальную оправку, но если ее нет, то можно воспользоваться обрезком трубы подходящего диаметра.

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

  • Viuctor Reinz;
  • Elring;
  • Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Причины протечки

Для начала разберем причины, по которым протекает сальник коленвала. Прежде чем начать поиск утечки, необходимо выяснить, какой именно компонент вышел из строя.

На автомобиле может быть два сальника:

  • Фронт сингл. Эта деталь отличается небольшими габаритами и небольшим сроком службы. Обычно он чаще выходит из строя и протекает.
  • Назад. Обычно срок службы этой детали больше. Как правило, это соответствует сроку службы автомобиля в целом. Задний сальник больше переднего сальника.

Ниже приведены причины, по которым необходимо снять и заменить сальник:

  • Естественный износ. С этой проблемой автовладельцы сталкиваются, когда пробег автомобиля превышает 100 000 километров. км. Естественный износ вызывается вибрацией, излучаемой коленчатым валом, которая способствует разрушению внутренних компонентов детали. Ведь сальник плотно прилегает к валу. В течение срока службы устройства оно выходит из строя и может потерять свою форму, в результате чего оно отсоединится от поверхности сборки.
  • Трещина в конструкции из-за длительной стоянки автомобиля на улице зимой. Если автомобиль не используется, сальник может высохнуть или затвердеть из-за длительного воздействия отрицательных температур. В результате высыхания агрегат не сможет плотно прилегать к коленчатому валу.
  • Новые детали протекают из-за производственных дефектов. Если сальник имеет небольшой срок службы, то все дело в некачественном материале, из которого он изготовлен. Чтобы избежать такой проблемы, специалисты рекомендуют не применятьв машинах детали неизвестных производителей.
  • Ошибки установки. Проблема возникает при неравномерной установке устройства на коленчатом валу. При сборке сальник легкими ударами забивается в посадочное место молотком. Но лучше использовать специальный монтажный инструмент, он облегчит процесс и не повредит прибор.
  • Проблемы в работе силового агрегата. Возникновение неисправностей двигателя, таких как повышенное давление газа в картере, может привести к утечке. Из-за этого сальник вытесняется. В области элемента на коленчатом валу образуется зазор, через который вытекает моторная жидкость.

Как определить место утечки

Наши соотечественники часто путают повреждение упаковки с выходом из строя масляного фильтра.

Заметив признаки протечек, многие водители сразу же заменяют сальники, не выясняя причину. Поэтому необходимость замены масляного фильтра никуда не пропадает. Перед заменой устройства и ремонтом любых следов утечки определите, какая часть вышла из строя. Если на задней части силового агрегата остались следы масла, следует провести визуальную диагностику масляного поддона, а также коробки передач. Утечка также может произойти в коробке передач, поэтому слейте масло в воду. Если сальник в коробке передач протекает, смазка немедленно растечется по поверхности воды, а жидкость из двигателя прилипнет к ней, как капля.

Признаки утечки могут включать нехватку моторного масла в системе смазки. Если вы проверите уровень масла и обнаружите, что масла недостаточно, вам не нужно сразу добавлять жидкость. Проведите осмотр двигателя, чтобы увидеть, есть ли утечка, тогда вы сможете устранить проблему.

Основные неисправности: течет коренной сальник

Даже с учетом того, что коренной сальник устойчив к износу, данная деталь все равно имеет ограниченный срок службы. Чтобы понять, когда нужно менять сальник коленвала, стоит учитывать, что даже качественное оригинальное изделие обычно служит не более 150-200 тыс. км. При этом стоит отметить, что сальник может выйти из строя намного раньше по целому ряду причин.

Среди основных специалисты выделяют следующие:

Еще следует отметить, что ошибки, которые могут быть допущены при установке сальника в рамках ремонта двигателя, способны не сразу вывести деталь из строя, однако ресурс закономерно сокращается (в некоторых случаях на 50-70%.).

Что касается перегрева двигателя, данное явление приводит к тому, что температура ДВС повышается выше той нормы, на которую изначально рассчитан сальник и способен выдержать его материал изготовления. Естественно, сильный перегрев приведет к тому, что сальник деформируется, уплотнитель попросту теряет свою эластичность и не способен обеспечить необходимую герметичность в месте установки.

Замена коренного сальника двигателя: особенности

Вполне очевидно, что поводом для замены сальника коленвала является утечка моторного масла. При этом сальник может течь как интенсивно, так и подтекать или потеть. В любом случае, с такой неисправностью эксплуатировать ТС крайне не рекомендуется.

Отметим, что указанных сальников два: передний и задний. Передний сальник коленчатого вала (ПСКВ) и задний сальник (ЗСКВ) желательно менять менять вместе. Что касается ПСКВ, этот сальник располагается с той стороны, где реализован привод ГРМ.

Опасность течи этого сальника заключается в том, что смазка может попасть на ремень ГРМ, в результате чего масло разъедает ременной привод, ремень может оборваться или проскользнуть. Как известно, обрыв ремня ГРМ может привести к серьезной поломке двигателя и загибу клапанов.

Так или иначе, при появлении течей необходима замена сальника коленчатого вала (как переднего, так и заднего). Давайте рассмотрим, как рекомендуют выполнять данную процедуру сами производители ДВС по мануалу. Начнем с замены ПСКВ.

Прежде всего, машину нужно загнать на смотровую яму, эстакаду или поднять на подъемнике. Далее потребуется снять защиту двигателя, а также защитный кожух ремня ГРМ.
После этого масло из ДВС нужно слить. Теперь можно переходить к демонтажу ремня генератора. После этого снимается переднее правое колесо, включается пониженная передача. Затем понадобится открутить болт шкива коленвала, сам шкив коленчатого вала снимается.
После следует включить повышенную передачу и далее выставить поршень в первом цилиндре в ВМТ (для выставления ориентируйтесь по меткам в лючке маховика и меткам на валу ГРМ).
Затем производится ослабление крепления натяжного ролика, после чего снимается ремень ГРМ.
Также выкручиваются болты крепления нижней крышки картера сцепления, крышка снимается вместе с прокладкой

Обратите внимание, прокладку желательно заменить в рамках обратной сборки.
Теперь нужно осуществить отсоединение маслоприемника от маслонасоса и коренного подшипника. Далее двумя отвертками с вала снимается зубчатый шкив, а также параллельно откручиваются болты крепления маслонасоса.
В результате маслонасос удается снять вместе с сальником. В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место

Дальнейшая запрессовка выполняется при помощи специальной надставки.

В дальнейшем старый сальник демонтируется, после чего предварительно смазанный новый сальник коленвала ставится на место. Дальнейшая запрессовка выполняется при помощи специальной надставки.

Что касается замены заднего сальника коленвала, в общих чертах процедура заключается в следующем:

  • На начальном этапе нужно снять коробку передач вместе со сцеплением. Перед тем, как снимать коробку, необходимо слить из нее трансмиссионное масло и отсоединить ШРУСы.
  • Затем нужно открутить болты крепления маховика к ДВС. После снятия маховика нужно также произвести демонтаж заднего щита сцепления и выкрутить болты, которыми крепится задняя крышка двигателя.
  • Сам задний сальник установлен в этой крышке, так что его можно демонтировать отвертками. Затем новый сальник предварительно смазывается моторным маслом и запрессовывается при помощи специальной оправки.

Напоследок добавим, что на коренных сальниках снаружи присутствуют специальные маркировки. Эти маркировки помогают установить уплотнительный элемент правильно, так как содержат информацию о том, в какую сторону вращается коленвал.

Что делать

Замена сальника – это комплекс мероприятий, проводить которые необходимо в гараже с ямой, эстакадой или подъемником. Процесс замены имеет некоторые нюансы, в зависимости от модели ТС и устройства двигателя. Однако существует общий порядок действий.

Замена переднего сальника

В зависимости от модели двигателя, передний сальник установлен в крышке блока цилиндров или корпусе масляного насоса. Такое расположение позволяет провести замену без демонтажа несущей детали. Однако лучше сделать все по инструкции:

  1. Ослабьте и снимите ремень привода генератора и ГРМ.
  2. Открутите гайку шкива, снимите его с вала.
  3. Открутите болты и гайки крышки картера с сальником. В моторах с поперечным расположением нужно демонтировать корпус масляного насоса.
  4. Выньте старый сальник из крышки картера или корпуса масляного насоса.
  5. Запрессуйте новую деталь. Выполняйте действие посредством молотка и оправки, в виде накидной головки, которая на 1.5-2 мм меньше внешнего диаметра сальника. Пружина, расположенная вдоль кромки сальника, должна смотреть в двигатель!
  6. Обработайте рабочую кромку сальника чистым маслом.
  7. Установите насос или крышку картера на место.
  8. Ориентируясь по меткам, вставьте на место шкивы.
  9. Установите ремень ГРМ и натяните его роликовым механизмом.
  10. Смажьте внутреннюю часть сальника и конец вала.

ВАЖНО

Перед запрессовкой нового сальника посадочное место следует тщательно, но максимально осторожно очистить от загрязнений. Использовать абразивные пасты или наждачную бумагу нельзя, поскольку это повредит металл и может потребовать замены всего коленвала!

Использовать абразивные пасты или наждачную бумагу нельзя, поскольку это повредит металл и может потребовать замены всего коленвала!

Как заменить задний сальник

Процесс замены заднего сальника более сложный и трудоемкий, поскольку нужно будет разобрать карданный вал, снять коробку передач и кожух сцепления. Последовательность действий следующая:

  1. Снимите карданный вал, а затем КПП.
  2. Снимите корзину сцепления и демонтируйте все его части.
  3. Открутите болты, снимите маховик и защитный кожух за ним.
  4. Снимите крышку-держатель сальника.
  5. Выньте старый сальник.
  6. Очистите гнездо и запрессуйте в него новую деталь, предварительно смазав рабочую кромку маслом. Одновременно замените прокладки под крышкой-держателем.
  7. Смажьте внутреннюю поверхность сальника машинным маслом.

Во время установки стоит уделить особое внимание тому, чтобы ПСКВ или ЗСКВ занял правильное положение. Внутренняя сторона детали часто подгибается, и новый сальник начинает подтекать сразу после замены

После замены сальников двигатель и подкапотное пространство рекомендуется помыть.

ВНИМАНИЕ. Если в процессе установки новый сальник загнулся, повторно запрессовывать его в гнездо нельзя

Даже небольшой загиб приведет к неплотному прилеганию детали, и через небольшой промежуток времени течь возобновится.

При обнаружении течи одного из сальников целесообразно одновременно поменять и второй, не дожидаясь его выхода из строя. Своевременная диагностика и замена деталей предотвратит сбои в работе двигателя и поможет поддерживать его в чистоте. Для профилактики течи сальников стоит использовать моторное масло высокого качества и заливать его по уровню.Также не стоит экономить на деталях: лучше приобрести качественные, оригинальные сальники, которые гарантированно прослужат более 100 тыс. км. пробега автомобиля.

Источник

В каких случаях нужно снимать шкив?

Чаще всего демонтировать шкив коленвала необходимо при смене сальников. Роль уплотнительных колец заключается в недопущении попадания масла из картера на комплектующие детали двигателя. С течением времени сальники изнашиваются, трескаются, в результате появляются масляные течи. Чтобы исправить это, необходимо поменять мажеты. Во время этой процедуры приходится снимать шкив коленчатого вала.

Также необходимость в демонтаже диска коленвала возникает при замене ремня ГРМ на ВАЗ 2107 инжектор. Его меняют по регламенту, указанному в инструкции по эксплуатации к ВАЗ 2107 инжектор, по мере износа после визуального осмотра или при обрыве. При техническом осмотре обязательно осматривается шкив на предмет выявления каких-либо дефектов. Если обнаружены сколы царапины, то деталь следует заменить.

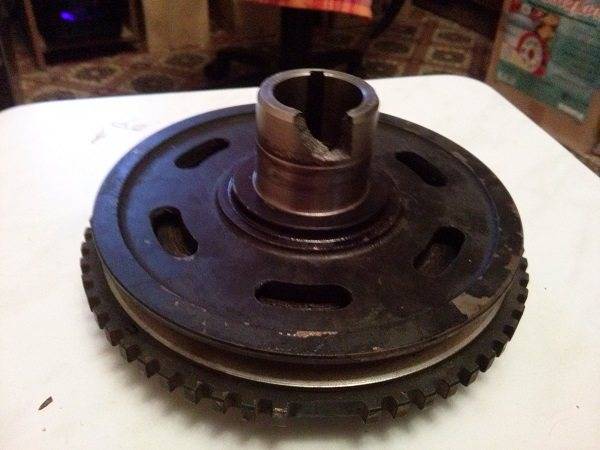

Испорченная деталь с отломанной частью

Сама процедура снятия изделия ничего сложного из себя не представляет, но возникают некоторые проблемы.

Во-первых, с доступом. Интересующий нас шкив находится в нижней части моторного отсека за генератором. К нему трудно добраться, так как мешают другие узлы двигателя. Перед тем как демонтировать шкив, нужно снять ремень генератора и гидроусилителя руля.

Во-вторых, гайку крепления шкива коленвала очень трудно открутить. Когда ее ставят на место, то прикручивают с большим усилием. Это необходимо, чтобы она не открутилась случайно при движении автомобиля, так как это может привести к дорогостоящему ремонту. Во время работы двигателя гайка закручивается еще больше. Кроме того, процесс усугубляется из-за высоких рабочих температур, при которых происходит закоксовывание масла и коррозия металла под воздействием внешней среды.

Чем грозит выдавливание масла?

Основное последствие — масляное голодание в двигателе. Отсутствие смазки приводит к сильному трению внутренних узлов и их быстрому износу. Недостаток рабочей жидкости может привести к остановке машины.

Сколько масла может вытечь?

Количество вытекшего из-под сальника коленвала масла зависит от степени износа этой детали (от нескольких капель до литров на 1000 км). Если не доливать жидкость в силовой агрегат, может закончиться вся смазка.

Передний сальник

Основным последствием несвоевременной замены станет утечка масла и загрязнение картера силового агрегата. Это связано с тем, что смазка будет притягивать продукты износа. Такая проблема может порвать ремень ГРМ и повредить клапаны.

В этом случае потребуется:

  • заменить оборванный ремень ГРМ;
  • заменить прокладку ГБЦ;
  • заменить клапаны и произвести их притирку;
  • демонтировать и отшлифовать головку блока цилиндров ДВС, так как после замены прокладки она не будет плоской и не будет соприкасаться с двигателем.

Следует учитывать, что регулярное использование автомобиля с поврежденными уплотнениями приведет к повреждению поршней. Незначительные неисправности не вызовут серьезных проблем, но поршень может проткнуть клапан, и это потребует капитального ремонта.

Когда «капитальный ремонт» будет завершен, гонщику необходимо будет заменить:

  • Сломанный или неисправный поршень;
  • поврежден клапан коленчатого вала;
  • все вкладыши, размещенные по кругу;
  • прокладка картера двигателя;
  • болты крепления ГБЦ (необходимо затягивать с соблюдением указанной в сервисной инструкции последовательности и крутящего момента);
  • прокладку поддона картера.

Также потребуется долить моторное масло и антифриз в систему охлаждения.

Задний сальник

Если задний сальник коленвала изношен и поврежден, его необходимо заменить:

  • снимаем приводной агрегат;
  • демонтировать механизм сцепления с дышлом;
  • снимаем маховик (снятие этих узлов требуется для доступа к сальнику).

Регулярная эксплуатация автомобиля с поврежденной деталью приведет к тому, что моторное масло может залить систему сцепления, в результате чего будут нарушены все фрикционные свойства устройства.

Это приведет к следующим проблемам:

  • резкое снижение мощности двигателя;
  • повышенный расход топлива (при нажатии на педаль газа машина будет двигаться с той же скоростью, но расход бензина будет больше);
  • Водителю необходимо будет регулярно смазывать двигатель.

Можно ли ездить с протечкой?

Рекомендуется не использовать автомобиль с негерметичным сальником вала или, по крайней мере, ограничить его.последний. На этом этапе будьте осторожны и отложите два винта с квадратной головкой. Эти предметы находятся в держателе неплотно и могут выпасть.

Если прокладка осталась на корпусе цилиндра или блоке, снимите ее.

Причины

По каким же причинам может протекать моторная жидкость из-под сальника коленчатого вала (далее — СКВ)? Такой вопрос интересовал каждого автолюбителя, столкнувшегося с этой проблемой. Сейчас мы постараемся дать развернутый ответ на этот вопрос. Причин, как вы могли понять, может быть несколько.

Течь масла из под переднего СКВ

Рекомендуем: Устройство и принцип работы двигателя внутреннего сгорания

Для начала вы должны определиться с тем, какой именно сальник потек. В транспортном средстве их может быть два:

  • Задний сальник. Как правило, его ресурс службы является высоким и зачастую он определяется сроком эксплуатации автомобиля. По своим габаритам этот элемент является большим.
  • Передний сальник. По габаритам он поменьше, но он является и менее долговечным, поскольку на практике выходит из строя значительно чаще, чем задний сальник.

Вы должны четко знать, какой именно сальник протекает. Если течь масла была зафиксирована в задней части мотора, то необходимо произвести визуальную проверку поддона и блока коробки передач. Чтобы понять, какое масло течет, капните его на поверхность воды. Если трансмиссионная жидкость сразу расплывется по водной поверхности, то моторная жидкость будет держаться капелькой.

Теперь перейдем непосредственно к причинам, по которым может происходить течь масла сальника коленвала. Как сказано выше, их может быть несколько:

  • Один из них обычно может протечь в том случае, когда общий пробег транспортного средства превысил 100 тысяч километров. Зачастую это вызывается вибрациями коленчатого вала, в результате чего изнашивается внутренняя часть сальника, которая изначально должна плотно прилегать к элементу. Однако, поскольку со временем она разбивается и теряет свою форму, то она не может плотно прилегать к поверхности коленвала.
  • Кроме того, проблема может возникнуть и в другом случае. К примеру, если транспортное средство долгое время не использовалось или долго стояло на улице во время зимних холодов, то сальник может пересохнуть или замерзнуть и затвердеть от морозов. В этом случае он также не сможет плотно прижаться к поверхности коленчатого вала.
  • Что касается новых элементов, то сальник может течь и по другим причинам. В частности, это может быть отвратительное качество самой изготовленной детали. Учтите, что плохое качество элемента, так или иначе повлияет на его работоспособность, так что не устанавливайте на свои транспортные средства продукцию от непроверенных производителей.
  • Неправильная установка. Также является одной из причин, по которым происходит течь масла из-под сальника. В частности, это возможно, если элемент установлен неравномерно. Как правило, сальник устанавливается в необходимом положении и при помощи молоточка, не прикладывая усилий, забивают сальник на свое место установки. Тем не менее, производители сальников рекомендуют своим потребителям использовать специальное оборудование для этого.
  • Неисправность двигателя. Утечка моторной жидкости может происходить и по причине неисправности непосредственно двигателя внутреннего сгорания. В том случае, если в работе мотора появились дефекты, к примеру, в нем повысилось давление картерных газов, то эти самые газы могут попросту выдавить сальник. В результате этого в его месте соприкосновения с коленчатым валом может образоваться щель, через которую и будет вытекать смазывающий материал.
  • Протечка масляного фильтра. Также является частой проблемой. Иногда автомобилисты принимают эту проблему за течь сальников и меняют последние, в результате чего замена фильтра все равно потребуется.

Двигатель автомобиля в разборе

Теперь уточним некоторые детали по поводу производства сальников. Не следует приобретать детали у непроверенных продавцов или неизвестных вам производителей. Так вы можете не только купить некачественный сальник, установка которого обернется вам «боком», но и вызовете новые проблемы. Известными и проверенными производителями элементов на сегодняшний день являются:

  • Victor Reinz;
  • Elring;
  • Goetze.

Следует отметить, что продукция этих компаний попадает не только в автомобильные магазины, но и на рынок подержанных деталей.
