Фильтр масляный: устройство и принцип работы

Ошибки замены масла и масляного фильтра в двигателе

В основном ошибки неопытных автолюбителей связаны со сроками замены масла и масляного фильтра в двигателе. Обычно человек придерживается тех сроков, которые указал производитель авто. Но ведь эти сроки были определены на основе информации, полученной во время испытания автомобиля на стенде. Причем масло использовалось то, которое поставляется на конвейер, где собирался ваш автомобиль. Но владелец машины заливает в мотор другое масло, которое подходит по параметрам. Но сколько оно прослужит в двигателе вашего авто, не знает никто.

В инструкции по эксплуатации авто написано, что нужно заливать новое масло в мотор каждые 15 тысяч километров (некоторые пишут, что 20 тысяч км). Если вы хотите сохранить двигатель, делать это необходимо гораздо чаще. Замена масла и масляного фильтра двигателя должна производиться каждые 10 тысяч километров пробега!

Некоторые считают, что когда автомобилем пользуются редко, то менять масло можно один раз в 12 месяцев. Объясняют они это тем, что если авто долго стоит, то масло может окислиться из-за попадания воздуха, и утратит свои смазочные качества. Если следовать этой логике, то если автомобиль постоянно эксплуатируется, то масло в двигателе должно быть защищено от попадания кислорода.

Очевидно, что это утверждение ошибочно, и если вы хоть немного разбираетесь в физике, то не поверите в него. Ведь масло будет окисляться постоянно, вне зависимости от того, стоит авто в гараже круглый год или вы ездите на машине каждый день. Следовательно, менять моторное масло раз в год (даже если вы не накатали и тысячу километров пробега) бессмысленно. Конечно, если вам нравится процедура замены масла и масляного фильтра двигателя, делайте ее, плохо мотору от этого не будет.

Большинство двигателей на современных автомобилях страдают «масложором». Производители знают это, но утверждают, что уровень масла в моторе вашего авто не опустится ниже минимальной отметки на щупе между заездами на техосмотр.

Они уверяют: вы можете не беспокоиться о том, какой уровень масла в двигателе на самом деле, главное регулярно проводить техосмотр. Но в реальности же, если вы не хотите потерять мотор, лучше не ждать, пока уровень масла опустится до минимально возможного. Ведь если наступит «масложор», то произойдет масляное голодание. Как следствие, двигатель отправится на капитальный ремонт в лучшем случае, а в худшем — на свалку.

Как правильно проверить уровень масла? Делать это не стоит после того, как авто всю ночь простояло в гараже. Допустим, в этом случае измеренный уровень масла будет минимальным. Но эксплуатировать машину нельзя, ведь когда вы заведете двигатель, масла, вероятнее всего, не хватит, чтобы смазать все его трущиеся поверхности.

Как только вы запустите двигатель, масло пойдет в масляные каналы, при этом масляный насос будет засасывать воздух их картера, который пересохнет. Вы сами знаете, что происходит, когда масло поступает с перебоями к трущимся поверхностям.

Это значит, что проверку уровня масла необходимо проводить на горячем моторе спустя десять-пятнадцать минут после того, как вы заглушили его. В этот момент масло не полностью опустится в картер, и вы сможете узнать с высокой точностью, какое реальное количество масла в двигателе.

Как быть, если вы выяснили, что масла практически нет в моторе? Многие владельцы авто считают, что долить масло разрешается только то, что было залито ранее. Но этот вариант идеальный. Однако если у вас нет возможности использовать такое масло, залейте смазочный состав другого бренда. Это лучше, чем вообще ничего не залить.

Важно! Масло должно быть синтетическим, если ранее было залито синтетическое (либо полусинтетическое или минеральное соответственно). Также соответствовать должна вязкость. Несмотря на то что присадки в залитом масле могут быть другие по сравнению с родным, ничего страшного с двигателем не произойдет

В любом случае мотор доживет до следующей замены масла, которая должна быть у вас по плану.

Несмотря на то что присадки в залитом масле могут быть другие по сравнению с родным, ничего страшного с двигателем не произойдет. В любом случае мотор доживет до следующей замены масла, которая должна быть у вас по плану.

Зачем проводится замена масляного фильтра ДВС

Известно, что при замене смазочной жидкости в моторе автомобиля одновременно заменяется фильтрующее устройство. Это необходимо, т. к. новая смазка имеет меньшую вязкость, по сравнению со старой. При ее прохождении сквозь элементы загрязненного фильтра скопившаяся грязь промоется и растворится в новом составе, что является недопустимым.

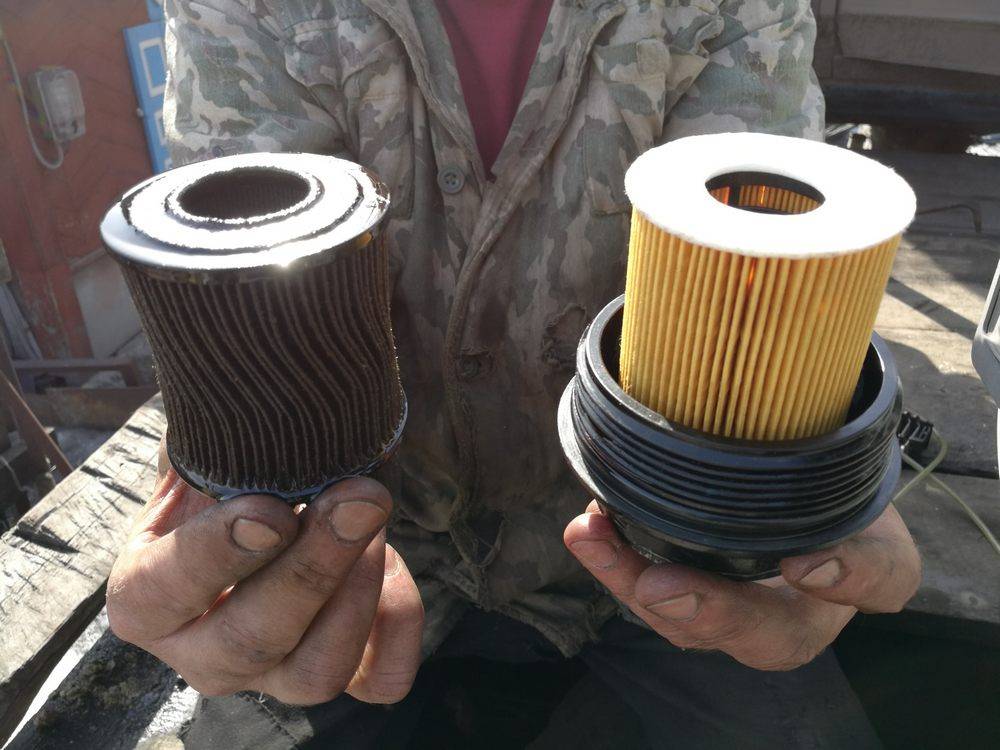

По характеру загрязнений и общему виду снятого фильтра опытные мастера определяют, насколько изношены рабочие детали и узлы силового агрегата. Если после замены смазочного материала и масляного фильтра характеристики двигателя существенно изменились, можно сделать вывод о степени исправности мотора.

Особенности обслуживания

Как правило, замена масляного фильтра (фильтрующего элемента) осуществляется одновременно с заменой масла, но это необязательное условие. Согласно рекомендациям производителей, менять масло и фильтр необходимо каждые 10-15 тысяч километров пробега автомобиля. На практике лучше делать это чаще: примерно каждые семь тысяч. При эксплуатации в сложных условиях, а также при использовании некачественного топлива или масла интервал замены следует сократить на 30%.

Чтобы точно определить сроки эксплуатации, нужно учитывать тип масляного фильтра, а также его марку. Неоригинальные комплектующие прослужат значительно меньше, а иногда потребуется осуществлять замену поддельного масляного фильтра каждые 2-3 тысячи километров. Проблема кроется в качестве, а также в количестве фильтрующего элемента, на которых стараются экономить нелегальные производители. Конечно, оригинальный масляный фильтр стоит дороже, но и служит он намного дольше.

Ключи для снятия масляного фильтра

Для замены фильтра моторного масла его необходимо снять с двигателя, что бывает нелегко сделать, поскольку уплотнительное кольцо под действием высоких температур нередко “прикипает” к картеру двигателя. Для решения этой проблемы используются специальные ключи:

• Специальная накидная головка (имеет определенный размер) – наиболее правильный способ.
• Накидной ключ – имеет подвижный округлый захват с зубьями.
• Ключ в размер – представляет собой округлый хомут с зазубринами фиксированного размера. Такой ключ подбирается под конкретную модель фильтра.
• Ключ-краб – универсальный вариант, имеющий три ножки, обхватывающие и зажимающие корпус.

Помимо ключей, могут применяться съемники ленточного и цепного типа, которые накидывают на корпус и плотно затягивают. Если специальных приспособлений нет, существуют способы, как открутить масляный фильтр без использования ключа:

• Веревка (ремень) и рычаг. Первой обматывают фильтр и привязывают рычаг, в качестве которого может быть использована отвертка или гаечный ключ.
• Отвертка и молоток. Этот способ применяют для одноразовых конструкций. Корпус просто пробивается отверткой, которая далее используется как рычаг для отвинчивания.

Нормальное состояние фильтра для очистки моторного масла обеспечит правильность работы и длительный срок эксплуатации двигателя автомобиля. Не стоит пренебрегать своевременной заменой и использованием оригинальных деталей.

Раз в неделю мы отправляем дайджест с самыми интересными новостями и полезными статьями про автомобили.

Название поля*

(3 оценок, среднее: 3,67 из 5) Загрузка…

УС­Т­РОЙ­СТ­ВО ФИЛЬТ­РОВ

Мас­ля­ный фильтр со­сто­ит из кор­пу­са, в ко­то­ром на­хо­дят­ся фильт­ру­ю­щий эле­мент и при не­об­хо­ди­мо­сти – пе­ре­пу­ск­ной, про­ти­во­дре­наж­ный и про­ти­во­слив­ной кла­па­ны. В за­ви­си­мо­сти от кон­ст­рук­ции кор­пу­са, фильт­ры мо­гут быть двух ти­пов:– не­раз­бор­ные (spin-on), по­лу­чив­шие в на­сто­я­щее вре­мя наи­боль­шее рас­про­стра­не­ние бла­го­да­ря ком­пакт­но­сти, низ­кой сто­и­мо­сти и удоб­ст­ву за­ме­ны;– раз­бор­ные (replaceable cartridge) со смен­ным фильт­ру­ю­щим эле­мен­том, при­ме­ня­ю­щи­е­ся ре­же, так как име­ют уве­ли­чен­ные га­ба­ри­ты и ме­нее удоб­ны в об­слу­жи­ва­нии.На рис: Неразборный масляный фильтр1 – корпус;2 – фильтрующий элемент (штора);3 – перепускной клапан;4 – противодренажный клапан;5 – противосливной клапанФильт­ру­ю­щий эле­мент («што­ра») ча­ще все­го из­го­та­в­ли­ва­ет­ся из спе­ци­аль­ной гоф­ри­ро­ван­ной бу­ма­ги, про­пи­тан­ной смо­ла­ми. Та­кая бу­ма­га об­ла­да­ет вы­со­кой по­ри­с­то­стью, а бла­го­да­ря про­пит­ке – проч­но­стью, во­до- и мас­ло­стой­ко­стью. Для до­с­ти­же­ния ма­к­си­маль­но воз­мож­ной пло­ща­ди фильт­ру­ю­щей по­верх­но­сти при ми­ни­маль­ных га­ба­ри­тах фильт­ра бу­ма­гу ук­ла­ды­ва­ют спе­ци­аль­ным об­ра­зом, обыч­но в ви­де мно­го­лу­че­вой «звез­ды».Фильт­ру­ю­щие эле­мен­ты объ­ем­но­го ти­па из хлоп­ча­то­бу­маж­ных, син­те­ти­че­ских и ис­кус­ст­вен­ных во­ло­кон при­ме­ня­ют­ся ре­же.Пе­ре­пу­ск­ной кла­пан (вy-pass valve) ино­гда на­зы­ва­ют пре­до­хра­ни­тель­ным, об­вод­ным или бай­пас­ным. Его на­зна­че­ние – обес­пе­чить га­ран­ти­ро­ван­ную по­да­чу мо­тор­но­го мас­ла в си­с­те­му смаз­ки дви­га­те­ля в слу­чае, ес­ли оно не мо­жет прой­ти че­рез фильт­ру­ю­щий эле­мент при его пол­ном за­со­ре­нии или слиш­ком боль­шой вяз­ко­сти мас­ла при низ­ких тем­пе­ра­ту­рах. Да­в­ле­ние сра­ба­ты­ва­ния пе­ре­пу­ск­но­го кла­па­на ус­та­на­в­ли­ва­ет­ся в за­ви­си­мо­сти от кон­ст­рук­ции дви­га­те­ля и у раз­ных мо­де­лей на­хо­дит­ся в пре­де­лах 0,55–2,6 кг/см2.Про­ти­вод­ре­наж­ный кла­пан (аnti-drain valve) пре­дот­вра­ща­ет слив мас­ла из фильт­ра и мас­ля­ных ка­на­лов в кар­тер дви­га­те­ля по­с­ле его ос­та­нов­ки. Это ис­клю­ча­ет при по­с­ле­ду­ю­щем пу­с­ке за­держ­ку по­да­чи мас­ла в си­с­те­му смаз­ки из-за об­ра­зо­ва­ния воз­душ­ной проб­ки. Са­мая рас­про­стра­нен­ная кон­ст­рук­ция про­ти­во­дре­наж­но­го кла­па­на пред­ста­в­ля­ет из се­бя под­пру­жи­нен­ный ре­зи­но­вый диск, за­кры­ва­ю­щий из­ну­т­ри вход­ные от­вер­стия в кор­пу­се фильт­ра.Про­ти­вос­лив­ной кла­пан (аnti-syphon valve) обыч­но ус­та­на­в­ли­ва­ет­ся в не­раз­бор­ных фильт­рах в ком­би­на­ции с пе­ре­пу­ск­ным или про­ти­во­дре­наж­ным кла­па­ном и не по­з­во­ля­ет мас­лу вы­ли­вать­ся из кор­пу­са че­рез вы­ход­ное от­вер­стие при за­ме­не от­ра­бо­тав­ше­го фильт­ра.От­сут­ст­вие не­ко­то­рых кла­па­нов в фильт­ре воз­мож­но в слу­ча­ях, ко­гда:

• фильтр раз­ме­щен на дви­га­те­ле так, что мас­ло из кор­пу­са вы­течь не мо­жет, по­э­то­му нет не­об­хо­ди­мо­сти в на­ли­чии про­ти­во­дре­наж­но­го и про­ти­во­слив­но­го кла­па­нов;
• пе­ре­пу­ск­ной кла­пан ус­та­но­в­лен вне фильт­ра не­по­сред­ст­вен­но на дви­га­те­ле.

Масляный фильтр

Масляный фильтр со сменным фильтрующим элементом

Масляный фильтр служит для очистки масла от твердых частиц продуктов изнашивания деталей двигателя, нагара и т. п. Загрязненное масло вызывает ускоренное изнашивание двигателя и засоряет каналы смазочной системы. Масляные фильтры называют полнопоточными, если через них проходит все масло, и неполнопоточными, если через них проходит только его часть. Неполнопоточные фильтры применяют как дополнительные к основным — полнопоточным для более тонкой очистки масла. Масляный фильтр может быть сменным, и его нужно заменять новым при каждой замене масла или иметь сменный только фильтрующий элемент. В большинстве двигателей легковых автомобилей применяют полнопоточные сменные фильтры (рис. 2.43), хотя встречаются конструкции, в которых заменяют только фильтрующий элемент.

Конструкция центробежного масляного фильтра (центрифуги): 1 — корпус; 2 — колпак ротора; 3 — ротор; 4 — колпак фильтра; 5 — гайка крепления колпака ротора; 6 — упорный шарикоподшипник; 7 — упорная шайба; 8 — гайка крепления ротора; 9 — гайка крепления колпака фильтра; 10 — верхняя втулка ротора; 11 — ось ротора; 12 — экран; 13 — нижняя втулка ротора; 14 — палец стопора; 15 — пластина стопора; 16 — пружина стопора; 17 — трубка отвода масла

В смазочных системах грузовых автомобилей часто применяют по два фильтра: один — полнопоточный со сменным фильтрующим элементом, второй — неполнопоточный центробежный (центрифуга). Центробежный фильтр (центрифуга) приводится в действие за счет реактивных сил масла, вытекающего под давлением из специальных сопел (жиклеров), направленных в разные стороны. Вращающийся с большой скоростью вместе с соплами колпак, находящийся внутри корпуса фильтра, заполнен маслом, из которого за счет центробежных сил удаляются твердые частицы, которые оседают на внутренней поверхности колпака. Центробежные фильтры очень Хорошо очищают масло, но только по массовому признаку. Например, частицы сажи ими улавливаются плохо, т. к. массы сажи и масла близки по величине.

Устройство неразборного (а) и разборного (б) полнопоточного объемноадсорбирующего масляного фильтра: 1 — корпус; 2 — штора (фильтрующий элемент); 3 — перепускной клапан; 4 — противодренажный клапан; 5 — противосливной клапан; 6 — путь масла при открытии перепускного клапана; 7 — канал слива масла в картер при замене фильтрующего элемента

Фильтрующие элементы полнопоточных фильтров изготавливают из пористого материала (бумаги, пористого картона, синтетических материалов). В случае засорения пор фильтрующего элемента его пропускная способность ухудшается. Для того чтобы в главной масляной магистрали не произошло падения давления масла, внутри фильтра имеется перепускной клапан. Перепускной клапан открывается при определенном значении давления внутри фильтра и обеспечивает проход масла в двигатель, минуя фильтрующий элемент. Следует отметить, что лучше подавать в двигатель неочищенное масло, чем допустить падение давления в системе смазки. Перепускной клапан может открываться также в случае чрезмерного загустевания масла при холодном пуске двигателя. Имеются конструкции фильтров, в которых установлены два перепускных клапана. Иногда используются специальные датчики, сигнализирующие о засорении масляного фильтра. Дренажный клапан, установленный на входе в фильтр препятствует вытеканию масла из фильтра после остановки двигателя, чтобы при последующем пуске не терялось время на заполнение корпуса фильтра и двигатель не испытывал масляного голодания.

Подробнее о масляных фильтрах можно прочесть в главе Масляный фильтр подробно

Зачем в автомобиле масляный фильтр

Автомобили с двигателем внутреннего сгорания начали появляться еще больше ста лет назад. Конечно, моторы тех времен существенно отличались от сегодняшних. В эпоху зарождения автопрома производители еще не знали, что такое масляный фильтр, и ресурс моторного масла составлял всего 600–800 километров пробега.

Прогресс не стоит на месте, и вскоре появились первые неполнопоточные фильтры, через которые проходила только часть масла. Однако это позволило существенно увеличить сроки замены, и уже в 1940-х годах в производство поступили первые полнопоточные МФ. За долгие годы развития автомобилестроения ресурс моторного масла вырос в разы и сегодня составляет порядка 10 000 километров. Так всё же, зачем в двигателе моторное масло и почему оно требует постоянной замены?

Любая энергия в конечном итоге стремится перейти в тепловую. Данный принцип называется энтропия, и избежать ее практически невозможно. Нельзя изобрести вечный двигатель, так как часть механической энергии за счет трения переходит в тепло. В двигателе внутреннего сгорания большое количество трущихся частей, это поршни внутри цилиндров, коренные и шатунные подшипники, соприкасающиеся с шейкой коленчатого вала. Только благодаря моторному маслу ресурс двигателя может составлять многие годы и сотни тысяч моточасов.

Современные производители двигателей внедряют все более совершенные технологии, позволяющие увеличить мощность и КПД агрегата. Прямой впрыск топлива, турбонаддув, увеличение степени сжатия и рабочей температуры – всё это существенно увеличило мощность и производительность двигателей. Однако такая конструкция стала более требовательна к качеству смазывающих и охлаждающих свойств моторного масла.

Подобная тенденция развития технологий вынуждает и производителей масляных фильтров (далее по тексту МФ) не стоять на месте. С увеличением требований к качеству смазывающего материала выросло качество и фильтрующих элементов тонкой очистки.

Благодаря усовершенствованию фильтрующего материала на сегодняшний день современные фильтры улавливают 95 % частиц размером от 25 до 40 мкм. При этом фильтры еще и задерживают масло после остановки двигателя, что позволяет снизить вероятность запуска «на сухую». В остальном с момента изобретения первого МФ в металлическом корпусе в 1923 г. (типа spin-on) каких-то особых изменений в конструкции не произошло.

Главная основа любого фильтра – это фильтрующий материал, в данном случае бумага. Несмотря на большое количество производств, мало таких предприятий, которые могут самостоятельно производить фильтрующую бумагу должного качества. Для того чтобы добиться необходимых свойств, таких как пропускная способность и грязевая емкость, требуется достаточно сложный технологический процесс. При изготовлении используются особые породы древесины с добавлением синтетических волокон, смол и специальных пропиток.

Подводя итог вышесказанному, можно сформулировать определение МФ как устройства тонкой очистки моторного масла от различных типов загрязнения, являющегося важным компонентом в механизме двигателя внутреннего сгорания. Основными задачами этого устройства являются:

• Уменьшение риска загустевания масла, возникающего в процессе накопления мелких частиц продуктов сгорания, изношенных деталей, а также продуктов разложения и окисления компонентов самого масла.
• Сохранность эффективности масла в течение всего регламентированного периода.
• Существенное снижение износа трущихся деталей, так как любая посторонняя примесь выступает в роли абразива и негативно сказывается на сроке службы механизма.

Стоимость МФ тонкой очистки относительно небольшая, но при этом категорически нельзя недооценивать его важность в конструкции двигателя. Малейшие нарушения в работе этого устройства, такие как загрязнение, поломка, исчерпание ресурса, могут привести к необратимым последствиям. Достаточно короткого промежутка времени в работе двигателя с неисправным фильтром, чтобы существенно снизить его эффективность

МФ является расходным материалом и требует регулярной замены. При выборе нового фильтра важно понимать, каких типов он бывает и какие существуют особенности конструкции.

Достаточно короткого промежутка времени в работе двигателя с неисправным фильтром, чтобы существенно снизить его эффективность. МФ является расходным материалом и требует регулярной замены

При выборе нового фильтра важно понимать, каких типов он бывает и какие существуют особенности конструкции.

Устройство масляного фильтра тонкой очистки

Задача МФ тонкой очистки заключается в том, чтобы улавливать мелкодисперсные примеси, снижающие эффективность моторного масла, свободно проходящие через элементы фильтра грубой очистки.

Конструктивно корпус устройства состоит из двух сваренных частей, имеет цилиндрическую форму со сферическим дном. Ко дну корпуса приварена трубка, на противоположном конце которой расположен тройник для слива масла через масляный радиатор в картер двигателя. В верхней части центральной трубки имеется калиброванное отверстие. На дне корпуса располагается впускное отверстие, к которому подсоединяется подводящая масло трубка. Также есть второе отверстие, заглушенное резьбовой пробкой, которое позволяет сливать отстоянное масло с примесями.

Центральная трубка на верхнем конце имеет резьбу, благодаря этому крышка МФ плотно притягивается к корпусу посредством гайки. Для обеспечения максимальной герметичности под крышкой размещается паранитовая прокладка, кроме этого используется специальное медное кольцо под затяжную гайку. Самой главной деталью является сам фильтрующий элемент, который бывает двух типов: ДЛСФО-3 и ЭФЛ-3. Во избежание смещения элемента вдоль центральной трубки с одной стороны его поджимает специальная пружина, которая, в свою очередь, фиксируется поджимной гайкой.

Сам фильтрующий элемент собирается путем набора картонных пластин и прокладок, далее они скрепляются специальными стяжками, которые фиксируются кольцевыми замками. Образовавшаяся кассета плотно располагается между дном и крышкой корпуса МФ. По центру крышки расположено отверстие, такое же имеется и в донной части корпуса, в них располагаются картонные сальники, которые плотно прижимаются к центральной трубке и не дают загрязненному маслу попадать во внутреннюю полость.

В МФ предусмотрена возможность смены фильтрующего элемента. Подключается фильтр параллельно масляной магистрали и пропускает через себя около 20 % от общего объема масла, которое подается специальным маслонасосом, а поступление к фильтру и отток от него осуществляется через гибкие шланги.

Попав в корпус МФ тонкой очистки, масло оказывается между пластинами и прокладками фильтрующего элемента. Попав в полость элемента, часть его проходит между пластинами и плотно прижатыми лучами прокладок, за счет чего происходит частичная фильтрация. Другая часть масла просачивается через пористую структуру пластин и прокладок, оставляя на их поверхности часть примесей, затем проходит в каналы лучей и поступает во внутреннюю область фильтрующего элемента.

В верхней части центральной трубки размещено калиброванное отверстие, через которое очищенное масло проходит из полости фильтрующего элемента внутрь трубки и далее сливается в картер двигателя. Калиброванное отверстие предназначено для ограничения потока масла в случае нарушения в конструкции фильтрующего элемента. Например, если будет нарушена плотность стяжки фильтрующих пластин и прокладок, давление внутри системы смазки может значительно снизиться, что совершенно недопустимо.

Также в масляном фильтре тонкой очистки предусмотрен механизм прогрева, эта функция крайне важна, так как холодное масло обладает высокой степенью вязкости и не способно просачиваться через фильтрующие пластины. Прогрев масла осуществляется за счет его прохождения через отверстия, расположенные в чашке сальника крышки, далее оно поступает напрямую в полость фильтрующего элемента и через калиброванное отверстие и центральную трубку стекает в картер двигателя. По мере прохождения масла корпус МФ начинает нагреваться, по данному признаку можно судить о работоспособности элемента.

Работоспособным МФ остается до тех пора, пока все полости фильтрующего элемента не будут заполнены примесями. После того как фильтрующий элемент окажется заполнен, дальнейшее использование устройства неэффективно и потребуется его замена. Эксплуатация двигателя без фильтрующего элемента не рекомендуется, так как резко возрастет уровень загрязнения в масле, что приводит к сокращению ресурса двигателя.

История масляного фильтра

Для начала стоит коротко рассмотреть историю масляного фильтра, чтобы понимать, что он постоянно менялся и совершенствовался. Развитие этой детали напрямую зависело от состояния химической промышленности.

Первая модель появилась в 1923 году. Ее изобретателями были Эрнест Свитленд и Джордж Гинхалд. Патент принадлежал компании Purolator. Эффективность этого изделия была низкой, только 20% масла проходила через него. Но это было начало развития этой детали.

В начале 1940-х годов появилась полнопоточная модель, которая фильтровала все масло. Несмотря на увеличение срока эксплуатации техники, фильтры долгое время продавались, как дополнительная опция. То есть, машины не оснащались ими по умолчанию. Это было обусловлено необходимостью часто менять масло. То есть, его не требовалось дополнительно очищать от вредных примесей. Эту деталь обязательно применяли только на тяжелой технике.

В СССР довольно быстро начали применять фильтры по умолчанию. Это было обусловлено особенностями дорожных условий. Но первоначально применяли неполнопоточные модели, а во время замены масла было необходимо снять резьбовые пробки и слить остаток масла. Такие фильтры подходили для масел, где не было диспергирующих и моющих присадков.

К 1960 году стали применять более совершенное масло, поэтому все автомобили пришлось оснастить полнопоточными фильтрами. Таким образом, загрязнители, размер которых более 15 микрон, стали задерживаться в нем, не повреждая двигатель. Изначально были изделия со сменным фильтрующим элементом, но позже стали выпускать одноразовые. Это позволило значительно увеличить межсервисный интервал, повысив срок эксплуатации мотора.

Сегодня производители используют противодренажный клапан для увеличения надежности детали. Он не позволяет маслу стекать в поддон, когда двигатель выключен. Контрольная лампа будет гореть довольно долго после запуска автомобиля, если есть какая-то проблема. Это должно стать тревожным сигналом, чтобы провести диагностику.

Кто самый передовой?

Как и все в этом мире, масляные фильтры поддаются классификации. Существуют три основных типа конструкции этих изделий: неразборные, разборные и модульные (модульно-разборные).

Классический, так сказать, хрестоматийный неразборный полнопоточный фильтр spin-on состоит из тонкостенного металлического корпуса с присоединительной резьбой, фильтрующего элемента (шторы) и нескольких клапанов, о назначении которых мы поговорим ниже. Относительно высокая стоимость неразборных фильтров компенсируется удобством их замены.

Разборный фильтр состоит из закрепленного в моторном отсеке (чаще всего на блоке) корпуса и сменного элемента – подобную, хотя и не идентичную конструкцию имели описанные выше фильтры тонкой очистки. Сегодня разборные фильтры встраивают как в полнопоточную, так и в комбинированную систему очистки.

Несмотря на некоторые неудобства обслуживания и замены элемента, разборные конструкции признаны перспективными: во‑первых, они существенно дешевле неразборных, а во‑вторых, экологичнее, поскольку проще утилизируются. И здесь тоже просматривается ирония судьбы: сколько сказано и написано об архаичности «волговского» мотора – и вдруг оказывается, что несколько десятилетий тому назад в него заложили передовое по нынешним меркам решение. Пустячок, а приятно.

И наконец, на современных автомобилях применяют модульные масляные фильтры, состоящие из съемного корпуса (модуля) и сменного фильтрующего элемента (картриджа). Считается, что такие конструкции сочетают в себе удобства неразборных и разборных фильтров.
