Как сделать ошиповку шин – особенности и этапы работ, нормативно-правовая база

Отличие технологий

Автовладельцы часто путаются в технологиях и не понимают, что прибивание шин с отверстиями, предоставленными производителем, отличается от установки ремонтных гвоздей.

Здесь есть две особенности:

1. Для восстановления старых колес и шпилек используются различные типы шпилек. Точки для установки на бывшие в употреблении изделия уже предусмотрены, так что количество советов по ремонту больше. Здесь также предусмотрена полимерная гильза, позволяющая запечатать изделие в гнезде. К тому же по параметрам и особенностям конструкции шпильки практически не отличаются от заводских.

2. Для ремонта и установки в существующие гнезда используется различное оборудование. На недорогих заправках при выполнении работ используется стандартное сверло со сверлами необходимой длины. Там же приобретенный на вторичном рынке пневматический пистолет, плохо выполняющий свои функции, можно использовать в качестве второго оружия. В результате во время работы отверстие сильно ломается, и высок риск повреждения шины. В результате может ухудшиться сцепление дорожек и снизиться ресурс самих изделий.

Установка шипов

Перед установкой шипов необходимо предварительно зафиксировать шину. Она должна оставаться в неподвижном положении, в противном случае работа может пойти «насмарку». Далее, смочите поверхность покрышки мыльной пеной, чтобы шип легче проходил в отверстие покрышки.

После этого нужно взять пневматический пистолет, с засыпанными в него шипами, и зафиксировать его таким образом, чтобы лапки находились в отверстии для шипа и немного растягивали его. Сам пистолет в это время должен располагаться относительно отверстия. Следите за тем, чтобы не было перекосов. После того как шип был установлен, необходимо проверить насколько надежно он «сел». Если он установился в перекошенном состоянии, то лучше избавиться от такого брака, так как пользы от него в любом случае не будет.

Это интересно: Затяжка болтов головки блока цилиндров: порядок, усилие

Совет! Если шип слишком сильно выступает просто вбейте его чуть глубже. Для этого используйте молоток и стальной лист.

Если по тем или иным причинам вы неправильно установили «коготь», его можно с легкостью вытащить, пока нанесенная ранее пена не высохла.

Если установка прошла гладко, не стоит сразу же садиться за руль и устраивать тест-драйв обновленным покрышкам. Шинам нужно дать время «на адаптацию» к шипам, так как растяжение и нагрузка в этом случае немного меняется. Кроме этого, мыльная пена должна полностью высохнуть и окончательно «схватить» шипы и намертво зафиксировать их.

Устанавливать покрышки на автомобиль можно через 2-3 дня после произведенных манипуляций.

Полезно! Если в процессе обкатки некоторые шипы вылетели, назад их лучше не вставлять, так как когда они вылетают отверстия деформируются и повторная установка в них изделий – это бесполезное занятие.

Если вы решили ошиповать резину без соответствующих отверстий, то их придется делать самостоятельно. Это трудоемкая работа, в процессе которой вы можете случайно повредить резину. В этом случае помимо пневматического пистолета вам понадобится специальное трубчатое сверло.

Подготовка к ошиповке шин

Перед обработкой шин необходимо приобрести резину. Подходящие для ошиповки покрышки должны:

• Соответствовать сезону эксплуатации, то есть выбирать необходимо зимнюю резину;
• Быть изготовлены из твердого материала, так как жесткая резина лучше удерживает шипы;
• Быть с «нестертым» рисунком протектора, поэтому лучше, если это будут новые покрышки.

Таким требованиям отвечают только фрикционные модели покрышек или шины со специальными отверстиям для шипов. Стоят такие модели на порядок выше, но, при самостоятельной ошиповке вы будете уверены в качестве «когтей» и в том, что технология их установки была соблюдена полностью. Тем самым, срок эксплуатации восстановленных шин может быть не меньше чем у новых.

Помимо этого, вам понадобится специальный пневматический пистолет для ошиповки зимних шин и комплект шипов, о которых мы поговорим подробнее.

Выполнение ошиповки зимних шин своими руками

Для ошиповки шин самостоятельно без пневмопистолета необходимо воспользоваться инструкцией, которая расположена ниже.

Если шина не имеет заранее подготовленных технологических отверстий, то их следует сделать самостоятельно. Некоторые автовладельцы для этого используют шило. Контролировать глубину в таком случае крайне сложно. Есть риск повредить корд или проткнуть резину насквозь.

Более предпочтительным является использование дрели с фиксатором глубины. Сверло должно иметь меньший диаметр по сравнению с основанием шипа. Глубина сверления должна соответствовать длине крепления.

Если отверстия делались шилом или дрелью без фиксатора глубины, то необходимо провести замер полученных посадочных мест. Для этого рекомендуется использовать штангенциркуль.

Рабочую поверхность следует обработать мыльным раствором. На протяжении всего процесса ошиповки резина должна оставаться сырой.

Шип в технологическое отверстие должен входить строго под прямым углом. Для этого можно воспользоваться молотком. Шипы по одному вбиваются в посадочные места

При этом важно следить, чтобы не повредились рабочие грани

В качестве альтернативного способа используются круглогубцы и отвертка. Посадочное место предварительно расширяется и с помощью отвертки в него вставляется шип.

При применении шуруповерта потребуется специальная насадка для шипов. Инструмент следует располагать строго под прямым углом к шине.

• Проверить на прочность и высоту выступания шипов.
• Высушить резину и отправить ее на хранение. Запрещено устанавливать и эксплуатировать шины сразу после ошиповки, так как это приведет к выпадению шипов.

Правила замеров

• Промерять нужно хотя бы в 6 точках по всей окружности ската. Если вы покупаете шины б/у, количество замеров лучше удвоить;
• Проверка ведется не только по центру покрышки, но и по ее краям;
• Для чего нужны боковые промеры? Не секрет, что изношенность может быть неравномерной. В прямой зависимости от ее вида находится степень цепкости покрышки к дорожному полотну;
• Если покрышка в центре имеет более высокий протектор, чем по бокам, значит, скат регулярно перекачивался. Свои шины в таком случае подлежат замене, а продажные покупать не стоит;
• Обратная ситуация говорит о постоянной недокачке. Ездить на таких скатах можно, только износ прикидывается по минимальному показателю. Если он меньше нормы – в магазин за новым скатом. См. статью «Какое должно быть давление в колесах?»

Один из краев шины стерт больше другого. Если она ваша – проверьте развал/схождение на авто. До выравнивания степени износа по всей поверхности ездить надо более аккуратно: тормозной путь будет более длинен, устойчивость по курсу станет нестабильной.

Неравномерный износ по всей поверхности свидетельствует, что вы (или предыдущий хозяин ската) очень любите экстрим, особенно на стартах и в торможении. У покрышки однозначно есть статический дисбаланс и нарушения структуры резины от температурных перепадов. Менять, и срочно (и уж точно не покупать). Как видите, знать, как определить износ зимних шин, полезно не только для того, чтобы пройти техосмотр и не нарваться на замечания патрульного. Такие знания могут уберечь и от заведомо невыгодных покупок – а ведь ношеные скаты приобретают сейчас очень многие.

Какие шины подлежат восстановлению?

Замена шипов актуальна и оправдана при соблюдении следующих условий:

1. Покрышка была оснащена шипами в фабричных условиях, то есть на ней имеются все необходимые посадочные отверстия, расположение которых строго продумано и оптимизировано.
2. Возраст резины не более пяти лет. По истечении данного срока материал начинает стареть, его свойства изменяются.
3. Протектор имеет достаточную глубину, по меньшей мере, 7 миллиметров.
4. Отсутствие серьезных механических дефектов и иных повреждений, которые можно определить в ходе визуального осмотра.

Шипы: конструктивные особенности и принципы выбора

Визуально шип представляет собой очень простой металлический элемент, состоящий из корпуса и сердечника, выступающего из него на определенную длину. Корпус сформирован достаточно мягким металлом, сердечник же максимально твердый, что снижает интенсивность механического износа.

Чтобы добиться максимальной прочности фиксации, тело оснащено 2-3 фланцами. Чтобы ремонт-дошиповка своими руками дал необходимый результат, при подборе шипов следует руководствоваться несколькими простыми принципами:

1. В идеале, следует использовать восстановительный комплект, рекомендованный непосредственно производителем. Многие компании выпускают такие наборы, металлические элементы полностью соответствуют заводским оригиналам, что обеспечивает простоту монтажа, а также полное восстановление изначальных технических параметров резины.

2. Если вы эксплуатируете транспортное средство, в основном, в городе, передвигаетесь по асфальту, редко выезжаете на гололед и другие сложные поверхности, то можно сделать выбор в пользу простых шипов с одним фланцем.

3. При регулярных поездках по льду, загородным трассам, которые редко чистятся от наката и спрессованного снега, лучше установить более мощные и надежные металлические элементы с несколькими фланцами.

Посмотрите видео о плюсах и минусах ремонтных шипов:

Механизированные способы

Установка может выполняться и полностью вручную, и при помощи специального инструмента. Начнем разбор со второго варианта.

Самый надежный, быстрый и эффективный инструмент – это пневматический пистолет. Да, стоит он недешево, так что ради одной процедуры покупать его – не самое рациональное решение.

Поспрашивайте у друзей, попробуйте договориться об аренде с автомобильным сервисом – в таком случае экономия окажется внушительной.

Пользоваться пистолетом довольно просто, достаточно придерживаться следующего алгоритма действий:

• накачка колеса;
• установка шипа в специально оборудованный паз на пистолете;
• рабочая часть инструмента плотно прижимается к посадочному отверстию;
• нажимается курок, под большим давлением элемент буквально “влетает” в гнездо и фиксируется.

Альтернативный вариант – шуруповерт (дрель с возможностью работы на низких оборотах), на который установлена особая насадка, приобрести ее можно в автомобильных магазинах.

На этом видео показано, как самостоятельно зашиповать резину в гаражных условиях с помощью дрели:

Ручная методика

Установить ремонтные шипы для зимней резины можно и при помощи самого простого инструмента. В процессе понадобится следующее:

• пассатижи;
• молоток;
• отвертка с диаметром, соответствующим посадочному отверстию для шипа;
• теплая мыльная вода.

Первым делом, покрышку нужно тщательно вымыть, чтобы удалить загрязнения. Далее вся поверхность протектора смачивается водой, чтобы шипы входили в отверстия легче.

Непосредственно перед установкой металлического элемента посадочное гнездо немного расширяется отверткой, а шип также промывается мыльным раствором.

Чтобы шип оказался на нужной глубине, он загоняется в гнездо молотком или пассатижами.

Если диаметр посадочного отверстия слишком большой, оно изношено, из-за чего не обеспечивает надежной фиксации, можно выполнить простой и быстрый ремонт с помощью специального клея. Например, есть хороший клей Loctite 480.

Смотрите видео, где показан самый простой способ ошиповки шин, при помощи отвертки:

Тест на видео — какой клей лучше применить для установки шипов:

Интересное видео, обзор ручного шиповального устройства:

Другие способы, которые можно применить в домашних условиях

При наличии свободного времени и определенных знаний реально поставить шипы в домашних условиях.

Сделайте следующие шаги:

1. Закажите шипы для установки. Как вариант, их можно купить на Али Экспресс в специальных пакетиках по 100 штук в каждом.
2. Установите шину вертикально.
3. Извлеките пустые обоймы от старых шипов с помощью утконосов и очистите протектор от камней. Последние могут повлиять на дальнейшую балансировку колес. Для очистки можно использовать отвертку и сжатый воздух.
4. Подготовьте трубку с наружным диаметром не более 12 мм и внутренним диаметром не менее 9 мм.
5. Убедитесь, что глубина отверстия не меньше, чем требуется для шиповки.
6. Смажьте подготовленные проемы с помощью мыльного раствора.
7. Устанавливайте шип в перфоратор и внедряйте их поочередно. Этот способ много удобнее дрели, ведь в таком случае риск ошибиться меньше.
8. Проверьте изделие на прочность и глубину усадки. Оптимально, чтобы шип выступал на 1,5 мм и больше.
9. Высушите резину и уберите ее на хранение. Категорически запрещено сразу использовать покрышку. Это приведет к повреждению шипов и аннулирует все старания.

Общее время на выполнение работы с небольшим перерывом на обед занимает не более пяти часов.

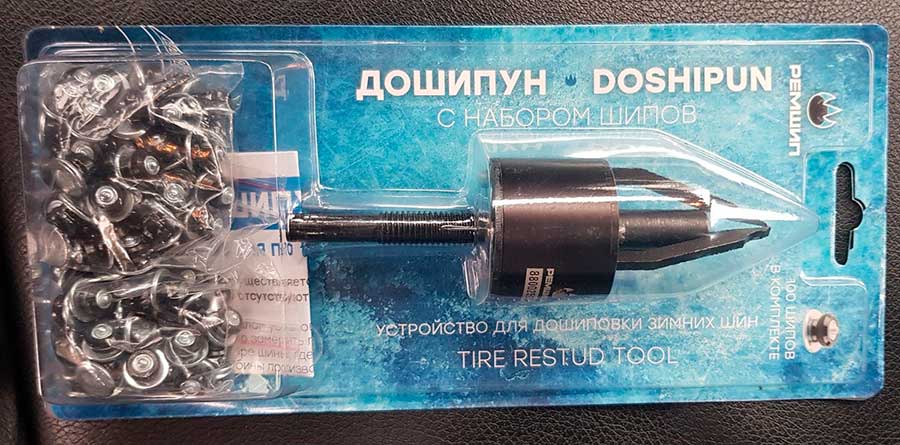

Также можно использовать устройство «Дошипун», которое упрощает задачу.

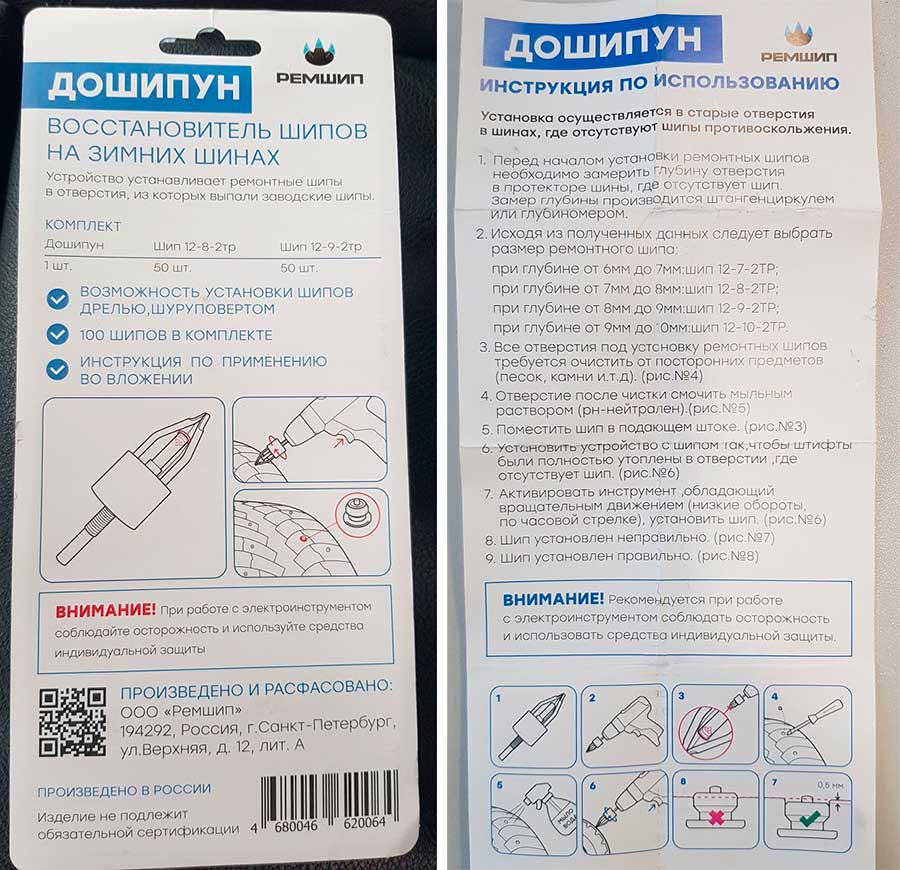

Инструкция по применению на фото.

Такой аналог можно сделать своими руками.

Экономическая выгода

Установкой шипов в покрышки занимались автолюбители еще во времена СССР даже без пневмопистолета, используя лишь дрель и молоток, поэтому данную методику сложно назвать новинкой, но объем зимней резины в наше время уверенно позволит вести небольшой бизнес в данном направлении.

Если еще пару десятилетий назад в вопросе «дошиповка зимних шин, стоит ли делать» сомневалась большая часть водителей, просто покупая новые комплекты колёс, то сейчас благодаря хорошо зарекомендованным технологиям и явной выгоде, такой вопрос практически не поднимается. Расчет экономической целесообразности дела не требует большого количества вводных данных, например, стоимость одного шипа составляет от 8 до 12 рублей (в зависимости от их формы –круглые или ромбовидные), средняя цена для клиента составит не менее 18 р.

Основываясь на приведенные выше расчеты, при дошиповке одного комплекта шин, чистая прибыль составит 4 320 (стоимость дошиповки)-8*240(ориентировочное количество устанавливаемых шипов)=2 400 р.

К основной затратной части относится: пневмопистолет (цена от 12 000р до 17 000 р), дрель (до 2 000 р.) и воздушный компрессор для питания пневмопистолета (около 6 000 р.). Основным инструментом является воздушный пистолет, на нем экономить не стоит, на остальных позициях большой ответственности нет, поэтому возможно поискать варианты с более приемлемой ценой, основное требование к компрессору это –давление не менее 8 атм.

Положительным моментом является также довольно большая разница между закупочной и продажной ценами, это позволяет повысить конкурентоспособность услуги «дошиповка зимних шин», стоимость которой можно регулировать в зависимости от конкурентной среды в регионе.

Какие лучше выбрать шипы

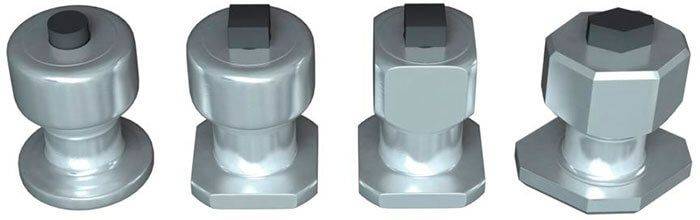

Многие считают, что шипы – это однотипные изделия, которые не отличаются друг от друга. На самом деле это не так. На сегодняшний день существует много разновидностей шипов и отличаться они могут по следующим признакам.

• Материал корпуса «когтей» может быть изготовлен из алюминиевых сплавов (маркировка AD), стали (SD) или пластика (MD);
• Форма изделий может быть как классической круглой, овальной (OD), четырехгранной, бриллиантовой (DD) и так далее. На самом деле форм намного больше, это лишь основные, наиболее пользующиеся популярностью;
• Шипы могут быть однофланцевыми или двухфланцевыми. Последние отличаются повышенной надежностью, но устанавливать их есть смысл, только если вы любите быстро гонять по трассам на высоких скоростях;
• Тип сердечника бывает трубчатым, стержневым или другого типа. Если говорить проще, то однофланцевый шип может быть либо круглым либо овальным, а двухфланцевый имеет форму «рюмки».

Универсальных моделей шипов не существует, поэтому при выборе изделий важно понять для себя три важных параметра: с какой скоростью вы ездите, каков ваш стиль вождения и какими характеристиками обладают выбранные покрышки (протектор, твердость и прочее). Рекомендуем: Автомобильный дифференциал — назначение, устройство и принцип работы

Рекомендуем: Автомобильный дифференциал — назначение, устройство и принцип работы

Важно! Шип не должен выступать наружу из шины более чем на 1,3 мм. Поэтому необходимо приобретать шипы соответствующей длины

Стоит отметить и количество шипов, которое может быть установлено. На самом деле на территории РФ никаких ограничений нет, но большинство автомобилистов предпочитает придерживаться европейским стандартам, согласно которым, существуют следующие ограничения:

• На 13-дюймовые колеса рекомендуется ставить не более 90 штук;
• 14-15-дюймовые – 110 штук;
• 16-дюймовые – 150 штук.

Кроме этого, запомните 2 важных правила:

• Ошиповкой необходимо заниматься до наступления зимнего сезона. Новым шипам необходимо некоторое время отлежаться (желательно 2-3 месяца), в этом случае они прослужат дольше и будут прочно держаться в шине;
• Шипованную резину нужно обкатать. Для этого первые 500 км необходимо передвигаться на низкой скорости без сильных рывков и торможения.

После того как оборудование для ошиповки зимних шин было подготовлено можно приступать непосредственно к самому процессу установки.

Как восстановить шипы на зимней резине (дошиповка)

Чтобы восстановить выпавшие элементы самому, потребуется простой набор материалов:

• резиновый клей;
• шило или самая тонкая отвертка;
• непосредственно ремонтные шипы;
• плоскогубцы или специализированный пистолет;
• терпение.

В домашних условиях ремонт выполняется в стандартной последовательности.

1. Очистить посадочные места на покрышке от грязи, песка и воды. Наиболее удобно использовать шило или тонкую отвертку. Некоторые автомобилисты выбивают грязь мойкой высокого давления.
2. Полностью высушить колеса сжатым воздухом или на солнце.
3. Внимательно осмотреть гнезда вставок. На краях не должно быть разрывов. В противном случае потребуется установка деталей с расширенной пяткой.
4. Влить порцию клея внутрь монтажного отверстия.
5. Плоскогубцами или другим инструментом посадить шип на крепление.
6. Замерить высоту пина над протектором. Должно быть не более 1,5 мм. Если допуск превышен – утапливаем еще.
7. Выждать не менее 2-3 суток до полного застывания клея.

Можно самому восстановить утерянные шипы, не выходя из дома.

Во время обкатки (300-400 км) нужно максимально аккуратно использовать газ и тормоза, не увеличивать скорость движения более 60-70 км/ч.

Обкатка зимних шипованных шин

1. Нормативно-законодательная база

Итак, начнём с самого простого и однозначного – с нормативной составляющей: существуют “Правила эксплуатации автомобильных шин АЭ 001-04 (скачать в формате PDF), являющиеся основным документом, определяющим порядок обслуживания и эксплуатации автомобильных шин на территории Российской Федерации.

Пункт 8.1 гласит:

• a. установить на заднем стекле или задней стенке кузова опознавательный знак в виде равностороннего треугольника белого цвета, в который вписана буква “Ш” черного цвета (сторона треугольника не менее 200 мм, ширина каймы 1/10 стороны);
• b. произвести обкатку шин в пределах 0,8 – 1,0 тыс. км; скорость движения в период обкатки не должна превышать 70 км/ч для легковых и 50 км/ч для грузовых автомобилей, автобусов.

К слову, установки «Ш» требуют и правила ПДД, а начиная с 4 апреля 2017 года отсутствие этого знака входит в перечень неисправностей, при которых запрещается эксплуатация транспортных средств, и за отсутствие его назначен штраф в 500 рублей.

С юридической составляющей теперь всё однозначно – обкатка шипованных шин нужна и даже обязательна, имеются рекомендованные расстояния и скорости.

2. Особенности производства шин

Взглянем на вопрос с точки зрения производителей шин, ведь нюансы работы шинных предприятий известны не каждому автовладельцу.

При производстве шин, чтобы отлитая покрышка не прилипала к форме, используют специальную смазку. Удаление такой смазки, проникшей в верхние приповерхностные слои – одна из задач обкатки шин перед активной эксплуатацией.

Именно поэтому все без исключения производители шин обращают внимание на необходимость обкатки и зимней, и летней резины, однако эта информация, к сожалению, не всегда доносится до розничных продавцов и непосредственно самих покупателей

3. Тонкости ошиповки шин

Теперь давайте рассмотрим вопрос необходимости обкатки шин с шипами противоскольжения с точки зрения ошиповки.

При ошиповке шин станок автоматически подаёт увлажняющую смесь (вода со специальным шампунем) в каждое отверстие, куда затем устанавливается шип противоскольжения. Такая смесь выступает смазкой для облегчения ошиповки и предохраняет от образования микронадрывов. Применение смазки обязательно, т.к. даже самый маленький лёгковой шип имеет диаметр фланца 8мм – это размер нижней «шляпки», уходящей в резину как якорь, а диаметр готового отверстия в легковых шинах редко превышает 3мм. Отверстие растягивается губками пистолета и шип под давлением запрессовывается, затем губки отпускают край и резина «схлопывается».

Как правильно проводить обкатку

Во избежание негативных последствий важно правильно обкатать новую резину, чтобы шипы заняли необходимую позицию в лунке. Для достижения результата достаточно первые 800-1000 км избегать резкого набора скорости / торможения, ускорений во время поворота и т

д. Максимальная скорость в этот период не должна превышать 60-70 км/ч

Для достижения результата достаточно первые 800-1000 км избегать резкого набора скорости / торможения, ускорений во время поворота и т. д. Максимальная скорость в этот период не должна превышать 60-70 км/ч.

При продолжительном контакте с асфальтом шип нагревается, дополнительно впаивается в рабочую поверхность и надежно фиксируется в основании.

После этого достать его из посадочного места будет практически невозможно.

В итоге имеет такие рекомендации:

1. Начните процесс обкатки в последние осенние дни, при снижении температуры ниже +7 градусов Цельсия (от 0 до 10С градусов). Не нужно дожидаться сильных морозов. Лучше всего обкатка проходит при незначительном снижении температуры ниже нуля рано утром / вечером и небольшом плюсе в дневное время. При теплой погоде (до +7 градусов) смазка, которая осталась с завода, быстрей нагревается и испаряется, что ускоряет процесс обкатки и помогает шипу занять необходимое положение.
2. После установки новой резины зафиксируйте показания одометра, чтобы контролировать обкатку и знать, когда процесс будет завершен.
3. Покупайте зимнюю шипованную резину одного производителя / модели. В ином случае повышается риск попасть в ДТП.
4. Для обкатки новых шин необходимо проехать минимум 500 км, но лучше — 1000 км.
5. Не превышайте скорость более 60 км/ч, ведь в ином случае вы портите шипованную резину.
6. Следите за состоянием покрышки. Старайтесь соблюдать чистоту проектора, удаляйте в процессе обкатки застрявшие камни, посторонние элементы или мусор.
7. Не форсируйте движение, избегайте резких маневров, быстрого набора скорости и агрессивных торможений. От плавности движения напрямую зависит ресурс зимней шипованной резины. Держите дистанцию перед впереди идущим автомобилем, чтобы избежать резкого торможения и ДТП.
8. Проверяйте давление в шинах дважды в неделю — делайте это по ПН и ПТ. При этом накачку проводите в теплом помещении. Дождитесь остывания резины и не перекачивайте колеса более 2,8 бар.
9. Старайтесь обкатывать шипованную резину только на сухом асфальте без снега или влаги на поверхности.
10. Избегайте неровностей на дороге, ведь наезд на бордюры или движение по ямам может привести к деформации шипов, а это повышает риск ДТП.
11. Следите за балансировкой колес. Перед обкаткой зимней шипованной шины посетите СТО для развал-схождения колес. При неправильной балансировке покрышки быстрей износятся, увеличится потребление горючего, а шипы выпадут из лунок. После завершения обкатки желательно еще раз съездить на балансировку.

Как выбрать зимнюю резину для автомобиля: советы и предостережения, рейтинг лучших шин

Следование указанным выше советам позволяет продлить срок службы зимней резины и избежать преждевременных трат на новый комплект.
