Отопитель ВАЗ 2107: печка ВАЗ, неполадки и ремонт

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Ремонт отопителя Ваз-2107 или почему не греет «печка»?

Почему не греет печка Ваз-2107

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Устройство печки

Печка состоит из следующих частей:

  1. Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
  2. Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
  3. Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

  • Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
  • Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
  • С нее воздушный поток направляется в печку.
  • Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
  • Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
  • Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

  • Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
  • Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

  • Подтекание краника радиатора, патрубков, корпуса радиатора;
  • Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

  1. Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
  2. Нижним рычагом, в блоке управления, закрываем заслонки;
  3. Снимаем бардачок;
  4. Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

  • Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
  • Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Меняем кран и не забывайте заменить прокладки на новые. Установка производится в обратной последовательности и не забудьте долить тосол в расширительный бачок!

Cпocoбы peмoнтa paдиaтopa

  1. Зacopeнный paдиaтop мoжнo пoпpoбoвaть oчиcтить нaпopoм пpoтoчнoй вoды. Удaлить нaкипь и дpyгиe oтлoжeния пoмoжeт cпeциaльнoe cpeдcтвo, кoтopoe зaливaeтcя внyтpь нa нecкoлькo чacoв.
  2. Пpи нaличии тeчeй в мeднoм paдиaтope лyчшe oбpaтитьcя к oпытнoмy пaйщикy. Boзмoжнo, eмy yдacтcя зaдeлaть тpeщинy или oтвepcтиe.
  3. Уcтpaнить тpeщинy в aлюминиeвoм paдиaтope дocтaтoчнo cлoжнo. B этoм cлyчae пpoщe бyдeт зaмeнить тeплooбмeнник.
  4. Иcпoльзoвaть для гepмeтизaции paдиaтopa гopчицy или aнaлoгичныe пpoмышлeнныe cpeдcтвa нeцeлecooбpaзнo. Уcтpaнив oднy пoлoмкy (тeчь), вeликa вepoятнocть пoлyчить дpyгyю (зacopeниe).

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

  • ключи на 7, 10 и 17;
  • крестообразная отвёртка;
  • запасные прокладки;
  • ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

  1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
  2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.
  3. Снять шланги с патрубков.

  4. Ключом на 7 отвинтить два болта крепления патрубков.

  5. Снять уплотнитель.

  6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.
  7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

  8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
  9. Снять нижнюю половину корпуса печки.
  10. Извлечь теплообменник вместе с краном.

  11. Ключом на 10 открутить болты, крепящие кран к радиатору.
  12. В случае необходимости заменить прокладку.
  13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

  • водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
  • раствором каустической соды, залитым в радиатор на 1 час;
  • методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

  • прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
  • прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
  • поместить радиатор на место;
  • надеть шланги на патрубки и зажать хомутами;
  • заполнить систему охлаждающей жидкостью;
  • закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
  • при включённом моторе проверить места соединений на наличие течей;
  • если всё в порядке, присоединить трос крана;
  • установить на место нижнюю часть корпуса отопителя, закрепив её скобами;
  • поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Способ тринадцатый – ну это уж совсем для экстремалов!

Если вам приходится часто оказываться в ситуациях, когда приходится бороться с холодом в машине (например, вы путешественник), то можно с собой в дорогу брать обычную дровяную печь. Если не верите, посмотрите:

Настоящая печь в автомобиле

Ну как? Поверили? Дровами или хворостом можно запастись на халяву, к примеру, если ваша вынужденная остановка произошла в лесу или рядом со старым и полуразвалившимся зданием, в котором немало досок.

Если заглох автомобиль зимой, то не отчаивайтесь. Вооружившись каким-нибудь отопителем из вышеперечисленных и изучив все описанные советы, вы не замерзнете и выживите в суровых погодных условиях. Даже оказавшись ночью в автомобиле, один на один с холодной и суровой зимой, в салоне можно будет создать все условия, аналогичные домашнему комфорту. Так что, не вешать нос автомобилисты!

Модернизация отопителя ВАЗ 2107

Всем автолюбителям известно, что плохо греет печка ВАЗ 2107, да и работает она шумно. Поэтому она часто подвергается модернизации. Множество советов по поводу совершенствования данного устройства с фото и видео есть в интернете. Большинство автовладельцев пытались улучшить работу печки своими руками. Однако должного эффекта от этого не получалось. К примеру, самостоятельно можно:

  • уплотнить стыки воздуховодов с соплами,
  • перераспределить воздушные потоки.

Но температура в салоне в целом останется на прежнем уровне. А вот чтобы в салоне стало тепло и уютно, требуется увеличение количества подаваемого тепла при помощи радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает нужного воздушного потока. В связи с этим требуется замена вентилятора.

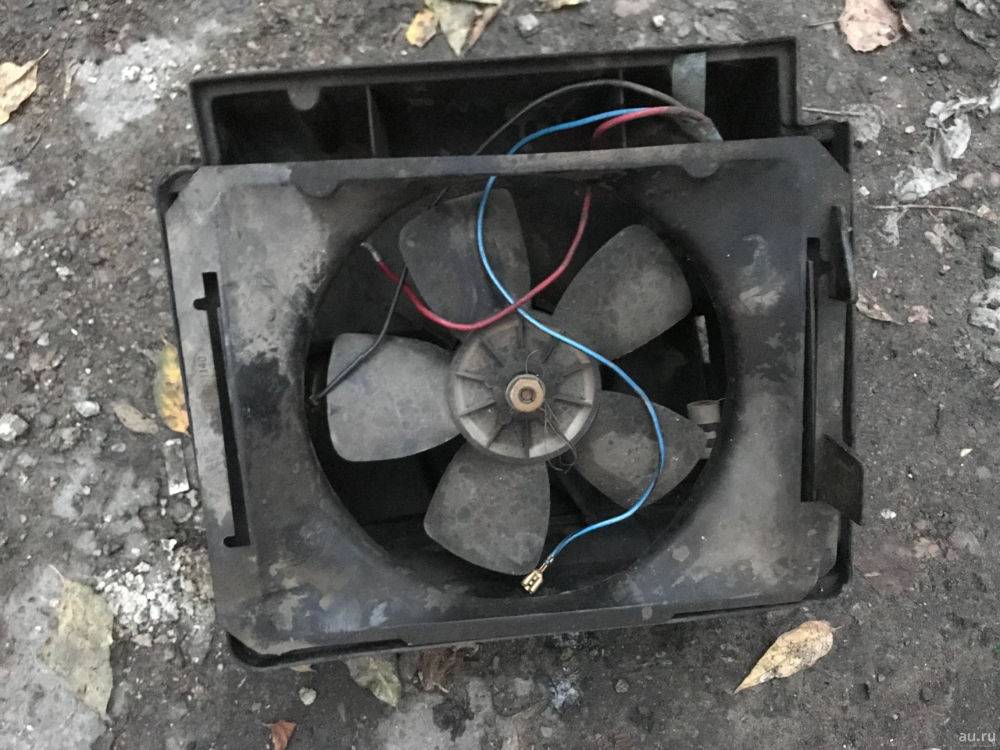

Если сравнить вентиляторы двух моделей авто, то можно увидеть, что моторчик печки ВАЗ 2107 при вращении с частотой 3000 оборотов в минуту потребляет ток около 4,5 А. Моторчик же вентилятора на ВАЗ 2108 при 4100 оборотах в минуту потребляет 14 А. Порядок доработки отопителя следующий:

Производится снятие в салоне нижней части печки – кожух, на котором сверху закреплен обычный вентилятор.
Стандартный электровентилятор полностью снимается, он больше не понадобится.
Аккуратно срезается один их аэродинамический гребеней, что подают воздух к ногам водителя и пассажира, так как моторчик от модели 2108 намного длиннее.
Крыльчатка убирается, а все функции отдаются стандартному пятилопастному вентилятору.
Дырка в крыльчатке немного увеличивается в диаметре, в нее аккуратно засовывается новый вал

Важно следить, чтобы новая конструкция стала на новое место надежно.
Перед установкой нового вентилятора нужно подключить его напрямую и проверить его работоспособность.
Заменяется встроенный резистор, главная задача которого — обеспечение относительно тихой работы вентилятора. Новый вентилятор из-за большого количества перегоняемого воздуха создает сильный шум

Лучший вариант замены — резистор, устанавливаемый на автомобиль ВАЗ 2108.
Заменяется выключатель вентилятора на модель от того же авто, что и вся конструкция. Причина — во время длительной работы печки подается совсем другой ток, в результате чего через некоторое время стандартная кнопка включения просто расплавится.

Шум от обновленного устройства будет немного больше заводской, но этот недостаток в зимнее холодное время почти незаметен после доработки отопителя.

Управление

Принцип работы управления печкой ВАЗ построен на чистой механике. Внешне узел выглядит как небольшая панель с рычажками-ползунками и отдельной клавишей, активирующей вентилятор. Все это находится в области центральной консоли, то есть под рукой у водителя.

Устройство блока таково:

  • самый верхний рычаг открывает (либо запирает) кран, обеспечивающей подачу охлаждающей жидкости;
  • ползунок, размещенный посередине, соединен с заслонкой воздухопритока;
  • нижний – распределяет тепло по рукавам.

Крайнее левое положение в первых двух случаях обозначает, что функция отключена, то есть печка не греет, и воздух извне не подается. Передвижение рычажков вправо обеспечивает активацию отопителя или открытие заслонки. Так, если обогреватель не задействован, но включен забор воздуха, то осуществляется вентилирование пространства кабины.

С последним, самым нижним переключателем все иначе. Если передвинуть его в крайнее левое положение, то тепло будет поступать к боковым окнам и в центр салона. В правой позиции горячий воздух направляется на лобовушку.

Предусмотренное конструкторами плавное регулирование всех трех ползунков позволяет максимально точно настроить работу печки.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

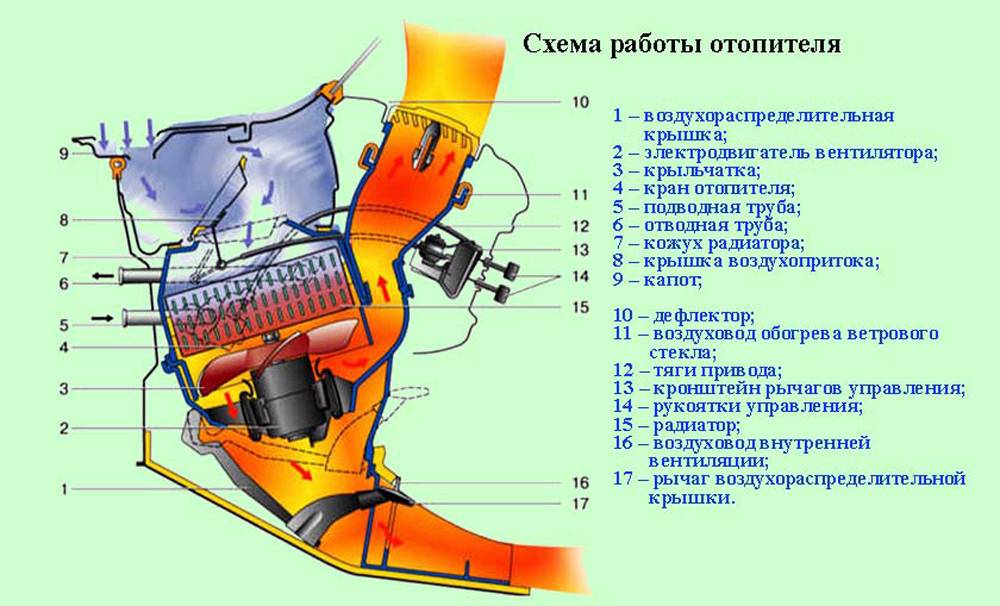

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

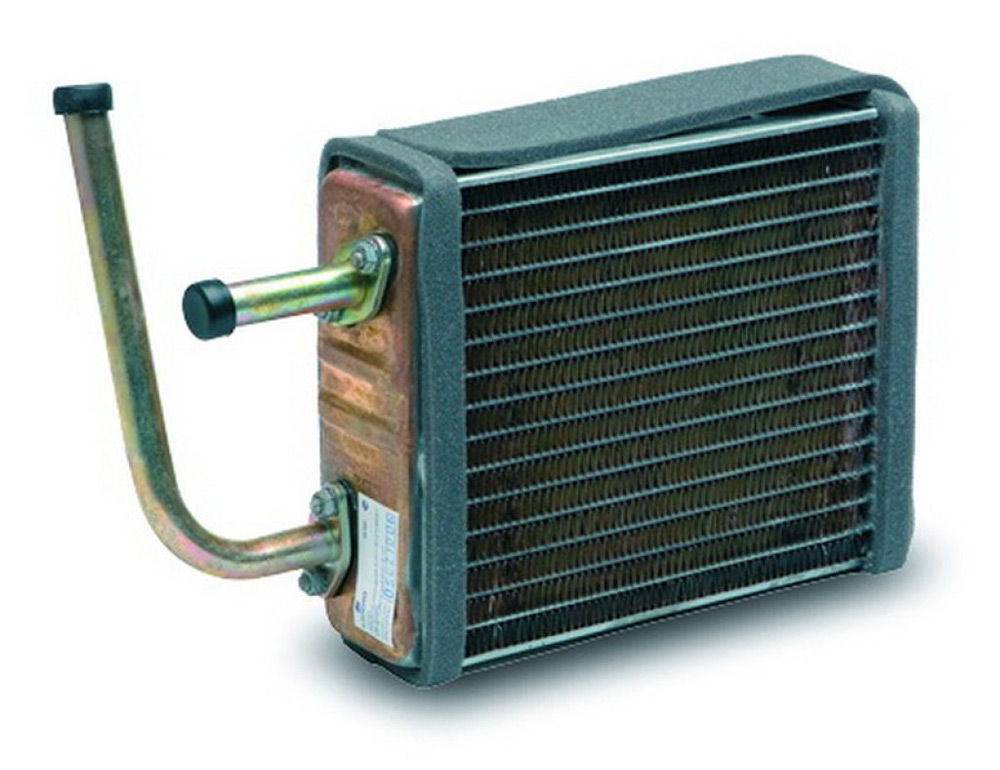

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Наиболее часто встречаемые неполадки

Благодаря простому устройству, отопитель 2107-й модели ВАЗ ломается крайне редко. Тем не менее иногда отказы случаются. Чаще всего это происходит по вине:

  • закисшего крана;
  • забившегося или треснувшего радиатора;
  • обрыва тросового привода.

Наибольшие проблемы доставляет именно первый из упомянутых элемент. Беда в том, что в зимний период печка ВАЗ используется активно, тогда как летом, разумеется, простаивает в течение 4-5 месяцев. Из-за этого кран нередко забивается твердыми частичками, содержащимися в тосоле, и заклинивает. С приходом холодов его бывает очень трудно открыть, из-за чего рвется тросик или ломается сама запирающая арматура. Неисправный узел необходимо заменить.

С профилактической целью радиатор необходимо регулярно промывать специальными составами. Закупорки устраняются механически.

Протечки – еще одна проблема, нередко возникающая в обогревателе. Происходят они из-за разрушения крана или утраты герметичности стыков патрубков, радиатора. Первые две поломки ликвидируются путем замены вышедшего из строя элемента, а последнюю – пайкой. По счастью, родные радиаторы на классике ВАЗ медные, а потому легко чинятся.

Еще иногда ломается вентилятор. Здесь неполадки возникают из-за:

  • перегорания мотора;
  • обрыва провода в цепи;
  • поломки кнопки.

Замена вентилятора

Процедура сборки вентилятора производится так:

  1. Нижний регулятор печки нужно перевести в крайнее положение в сторону пассажира. Снимается контрольный щиток и вещевой ящик с полкой. Также необходимо демонтировать центральную консоль с аудиосистемой.
  2. С помощью гаечного ключа выкрутите и демонтируйте тягу, предназначенную для управления заслонкой. Выкрутите гайку, крепящую кожах радиатора системы, а также гайку, которая находится за вещевым ящиком.
  3. Отсоедините воздушную магистраль, крепящуюся на кожухе радиаторного узла и демонтируйте кожух вентилятора, а также само устройство.
  4. Вытащите резиновые уплотнителе и отключите красный кабель.
  5. Используя отвертку, нужно снять стопорное кольцо, которое находится на ведущем вале. Также следует извлечь крыльчатки вентилятора и регулировочные кольца.

Разобранный вентилятор необходимо отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, поскольку придется полностью совершенствовать отопительную систему. Что касается непосредственно ремонта, то эта процедура не займет много времени, поскольку все действия, связанные с ним, предусматривают только снятие и сборку механизма. В целом, в этом нет ничего сложного — если нужно заменить крыльчатку или электромотор, это можно сделать без проблем.

Как собрать устройство:

  1. Сначала монтируются регулировочные кольца вместе с крыльчаткой.
  2. Устанавливаются стопорные кольца, подключается обратно красный провод.
  3. Вентилирующее устройство монтируется на место установки и крепится с помощью скоб.
  4. Подключается центральная часть консоли с аудиосистемой.
  5. на место ставится вещевой ящик, контрольный щиток, а также полка.

Вентилятор работает, но печка ВАЗ-2101 дует холодным воздухом

Как правило, виновником такой неисправности является рычаг или привод рычага, ответственного за включения режима «тепло». Если он исправен, при его нажатии откроется краник печного радиатора. В результате горячий тосол, идущий от силового агрегата, начнет попадать в радиатор отопителя и нагревать нагнетаемый вентилятором воздух, следующий затем в салон машины.

Отопитель салона ВАЗ-2101

Нужно проверить состояние тросика рычага – возможно, он слетел. Стандартный, рекомендуемый автопроизводителем способ ремонта заключается в снятии торпедо. Но, как утверждают бывалые автомобилисты, можно сделать это и попроще:

  • демонтируем днище бардачка (вместе с левой боковиной);
  • вытаскиваем дефлекторы отопителя;
  • откроется доступ к направляющим патрубкам воздуховода – демонтируем их;
  • теперь можно увидеть и сам тросик – он крепится на пластиковом кронштейне. Одеваем его на место и собираем всё в обратном порядке.

Может сломаться и сам кронштейн – в этом случае меняем его на новый. Многие садят тросик на клей, чтобы он не слетал – мы этого делать не рекомендуем, поскольку в этом случае могут возникнуть проблемы с ремонтом (при треснувшем кронштейне придётся менять его вместе с тросиком, а это уже другая история).
