Основные неисправности механической коробки и затрудненное включение передач

Что важно знать о механической коробке передач

Рассматривать подробно, как устроена МКПП, нам незачем. Затронем поверхностно лишь основные моменты, которые оказывают влияние на ремонт механической коробки.

Основная цель коробки передач (КП) – передача мощности и крутящего момента от силового агрегата в изменяемом интервале оборотов. Чтобы менять количество вращений, применяют пары шестеренок, у которых разное передаточное отношение. За счет них 1 500 оборотов легко станут несколькими десятками вращений ведущих колес, при этом крутящийся момент увеличится.

Алгоритм работы, как у велосипеда: начало движения на малой «звездочке». Далее разгон до 40 км/ч, потом следует переключение на следующую пару шестеренок, которые имеют меньшее передаточное отношение. Таким образом, скорость повышается. Можно переключаться четыре либо пять раз. В нынешних механических коробках, в основном, пяти- или шестиступенчатые КП.

За счет зацепления соответствующих шестеренок, расположенных на валах, осуществляется передача крутящего момента в МКП. Различают двух- и трехвальные коробки. Первое устройство состоит из ведущего (первичного) и ведомого (вторичного) вала. У второго передача крутящего момента происходит через промежуточный вал, который расположен между первичной и вторичной деталями. Шестерни, которые находятся на валах, постоянно сцеплены. При этом все пары свободно вращаются, кроме одной, которую выбрали в качестве рабочей в данное время.

Для того чтобы выбрать пару, существует специальная муфта, которая называется синхронизатор. Она соединяет шестерни и ведомый вал, чтобы включить необходимую передачу. Вы передвигаете рычаг в КП в салоне автомобиля, при этом с помощью вилки включения и синхронизатора происходит подключение нужной шестерни к ведомому валу, и он получает крутящий момент от силового агрегата, то есть колеса тоже начинают крутиться.

МКПП популярнее АКПП. Перечислим положительные стороны механической коробки (МК):

  • Цена. Покупая автомобиль с «механикой», вы экономите от 50 до 100 тыс. рублей.
  • Расход топлива намного меньше.
  • Ремонт и обслуживание не вызывают сложностей.
  • Запасные детали и расходники стоят недорого.
  • Коэффициент полезного действия очень высок.
  • Узлы и элементы трансмиссии – повышенной прочности и надежности.
  • Приспособленность к высоким температурам и крутящим моментам.

Перечисленные выше достоинства делают механическую коробку наиболее востребованной при покупке авто. У различных видов ТС, которые оборудованы МК, возникают похожие проблемы из-за одинаковой конструкции механизма.

Диагностика трансмиссии тест-драйвом

Тест-драйв позволяет мастеру узнать о том, какой узел автомобиля вышел из строя. В процессе его выполнения он анализирует характер рывков. Тест-драйв должны проводить опытные специалисты, поскольку не все автолюбители могут правильно интерпретировать результаты так называемого исследования. Подобная услуга понадобится тем людям, которые планируют купить подержанную машину. Такой способ диагностики позволит оценить ходовые качества транспорта, а также обнаружить неисправности других узлов.

Несмотря на появление и широкое распространение автоматических коробок передач, механические трансмиссии по-прежнему остаются достаточно популярными. Причины, по которым автовладельцы выбирают автомобили, снабженные «механикой», могут быть различными. Это и сила привычки, и возможность наиболее полно проявить свое водительское мастерство

Не менее важно и то, что стоимость механической коробки, а также ее ремонта, существенно ниже, чем стоимость АКПП. Надежность механических трансмиссий автомобилей зарубежного производства наиболее популярных марок не вызывает сомнений

Однако в ходе эксплуатации, а также под воздействием неблагоприятных дорожных и погодных факторов, нормальная работа механической коробки передач может быть нарушена. Современные МКПП – это достаточно сложные в техническом плане устройства, которые могут быть снабжены и определенными электронными элементами. Ремонту механической трансмиссии должна предшествовать тщательная диагностика. При этом, диагностика МКПП
Опель в Москве
, диагностика МКПП Тойота
или автомобиля любой другой марки, потребует не только досконального знания конструкции механической трансмиссии в целом, но и знакомства с особенностями механической коробки передач автомобилей того или иного производителя. Поэтому для осуществления диагностики и ремонта «механики» мы рекомендуем обращаться в наш сервис, специализирующийся на устранении неисправностей коробок передач, как механических, так и автоматических.

Прежде, чем приступить к ремонту трансмиссии, или принять решение о необходимости ее замены, в нашем сервисе выполняется тщательная диагностика МКПП
. Она предполагает использование различных методов, что дает возможность объективно оценить состояние всех основных узлов коробки передач. Диагностика начинается с того, что владелец автомобиля как можно более полно описывает возникшую неисправность. Среди основных мероприятий, на основании которых делается вывод о работоспособности трансмиссии и необходимости ее ремонта, можно выделить следующие:

  • Оценка уровня масла и его состояния
  • Обследование корпуса трансмиссии на предмет его целостности
  • Оценка износа подшипников. Проведение диагностики предполагает обследование не только основных подшипников, но и игольчатых подшипников, выход из строя которых может стать причиной поломок трансмиссии
  • Проверяются валы, шестерни, вилки выбора передач, а также состояние синхронизатора
  • Оценивается износ уплотнительных элементов, а также рабочих поверхностей.

Опыт наших квалифицированных специалистов показывает, что диагностика МКПП должна выполняться в определенной последовательности, и носить комплексный характер. В ходе диагностики, даже если неисправность обнаружена сразу, мы не ограничиваемся использованием только одного метода. Нарушения в работе коробки передач могут быть вызваны сразу несколькими факторами, и устранять необходимо все эти факторы. Только в этом случае можно говорить об эффективности диагностики МКПП
– а значит, и об эффективности ремонта в целом. Мы выполняем диагностику состояния работы механических коробок передач автомобилей различных иностранных марок. При этом мы неукоснительно придерживаемся рекомендаций производителей. А в ходе диагностики, применяется современное оборудование, позволяющее наиболее точно определить характер поломок узлов и элементов трансмиссии. Результатом подобного профессионального подхода является неизменная уверенность наших клиентов в том, что ремонт будет выполнен на высоком качественном уровне

И, что не менее важно – без лишних расходов

Поломка корзины сцепления и износ прижимного диска

Для выбора передач на автомобиле с механической трансмиссией водителю приходится размыкать двигатель и коробку передач с помощью сцепления. Когда вы нажимаете на педаль, специальный подшипник надавливает на упругие лепестки корзины сцепления, в результате чего происходит механическое разъединение двигателя и трансмиссии. Когда диск сцепления замкнут, крутящий момент постоянно передаётся на первичный вал коробки передач — он крутится вхолостую в корпусе коробки. При критическом износе лепестков они отламываются и не позволяют разомкнуть прижимной диск. Фрикционы прижимного диска также изнашиваются и со временем начинают пробуксовывать, не позволяя передать весь крутящий момент на колёса автомобиля. Машина перестаёт нормально ехать, а обороты двигателя при движении на относительно небольшой скорости увеличиваются. Не забывайте, что детали сцепления при нормальной эксплуатации требуют периодической замены в среднем раз в 100–160 тыс. км пробега.

Масляные подтёки

Масляные подтёки на корпусе коробки передач или под днищем автомобиля требуют безотлагательного решения проблемы. Масло может сочиться через повреждённые сальники штока механизма выбора передач, пыльники колёсных приводов или из-за механических повреждений корпуса агрегата. При потере масла в механической коробке передач она перегревается и быстро выходит из строя, «автомат» и вовсе перестаёт работать. Жидкость гидротрансформатора трудно спутать с другими маслами, применяемыми в автомобиле — она имеет красноватый оттенок, едкий запах и сладковатый привкус. В отличие двигателя, трансмиссия не должна со временем терять масло — оно не угорает и никуда не уходит, если агрегат находится в исправном состоянии. Проверить уровень масла порой бывает непросто — специального щупа для этого обычно не предусмотрено; контроль и долив жидкости осуществляется через заливную пробку на корпусе.

Почему стала плохо переключаться коробка передач?

Выделяется несколько факторов того, что на механической коробке стало отмечаться затрудненное переключение передач. В частности это:

  • проблема со сцеплением;
  • поломка механизма выбора передач КПП;
  • коробление ведомого диска;
  • износ синхронизаторов.

В дополнении к этому может появиться течь из коробки. Устранить проблему с протечкой жидкости из КПП представляется возможным путем замены резиновых манжет, сальника приводного вала.

https://youtube.com/watch?v=Mv78yH5HZck

В том случае, если проблема кроется в сцеплении, то из-за этого задняя передача будет включаться с характерным треском. Обязательной проверке подлежит вилка включения сцепления. Если данная составляющая деталь коробки имеет повреждение, необходима ее замена

Обратить внимание следует и на ведомый диск.

Плохо включаются передачи и при износе зубьев шестерен. При этом может отмечаться характерный шум на включенной передаче, когда запущен мотор.

В ряде случаев вернуть функционирование КПП помогает регулировка кулисы. Данный составляющий элемент коробки обеспечивает соединение рычага включения передач с КПП. При деформации кулисы, требуется ее замена. Как правило, при этом может иметься не только проблема с включением передач, но и большой ход самого рычага КПП.

Поломка механизма выбора передач связана с тем, что имеется повреждение шестерней, подшипников или синхронизаторов, т.е. составляющих элементов МКПП.

Что касается синхронизаторов, то при их износе не включается I, II, III передача. Как правило, когда происходит смена режимов, становится отчетливо слышаться характерный хруст. Также, передачи МКПП могут самопроизвольно активизироваться.

Схема КПП

Устройство КПП следующее:

  • для обеспечения переключения передач в КПП находится первичный вал, состоящий из блока шестеренок. Они постоянно имеют зацепление с ведущими шестернями от первой по пятую скорости (то есть теми, что имеют направленность на езду вперед);
  • вторичный вал оснащен ведущей шестерней главной передачи, на нем также — синхронизаторы передач, обеспечивающих движение вперед ведомые шестерни. Здесь же имеются подшипники плюс маслосборник;
  • дифференциал ВАЗовский двухсателлитный, с прикрепленной к фланцу его коробки ведомой шестерней главной передачи;
  • привод коробки состоит из ручки переключения скоростей, опоры шаровой, штока выбора, тяги, механизмов выбора передачи, а также переключения скоростей;
  • реактивная тяга предназначена для того, чтобы уберечь КП от того, что вылетает передача. Она концами крепится к опоре и силовому агрегату.

Схема привода переключения передач

Распространенные причины заклинивания

Коробку передач может заклинить, если одной из множества шестеренок зубья находятся в разрушенном состоянии. Отколотые частицы зубчиков проникают в зацепление зубьев других деталей, и те из-за шестеренки лишаются возможности проворачиваться. Кроме этого, внутренние болты КПП могут самостоятельно выкручиваться или же разрываться, препятствуя работе шестеренок. Чтобы убедиться в том, что заклинивание произошло из-за разрушения, следует полностью слить масло из неподвижной детали коробчатого сечения и тщательно все осмотреть.

Во время езды коробка нередко «заедает» из-за того, что заклинило фиксатор ползуна, а случается это из-за критических показателей загрязненности детали. Чтобы проверить, в каком состоянии находятся фиксаторы, необходимо всего лишь снять крышку, под которой они расположены, и осмотреть их.

Примеры соединений, в которых может возникнуть вибрация

Чаще всего выходит из строя карданный вал, отдельные части которого соединены посредством крестовин. Еще одно слабое место — подшипники полуосей и шарниры равных угловых скоростей, примененные в конструкции приводных валов.

Следующее фото Коробка переключения передач конструктивно опирается на подушки, нарушение целостности которых ведет к появлению вибрации, а иногда и к затруднениям в переключении передач. Тот же эффект может наблюдаться и при отпускании затяжки крепления подушек.

Вибрация трансмиссии может быть вызвана и неисправностью элементов сцепления, особенно корзины сцепления, где часто наблюдается поломка ее центральной лепестковой пружины.


Корзина сцепления

Вибрация трансмиссии может появиться и после любой аварийной ситуации, связанной с ударом и частичной деформацией элементов кузова.

Причиной появления вибрации трансмиссии может послужить и отпущенное колесо или деформация колесного диска после наезда на препятствие. Иногда это может быть вызвано и дисбалансом колеса после непрофессионального монтажа покрышки или же грубой заделки пореза на боковой поверхности шины.

Причины вибрация трансмиссии на автомобилях с карданной передачей:

  • Ослабление или нарушение целостности опор КПП;
  • Разрушение крестовины;
  • Грубый монтаж крестовин при их замене;
  • Разбитые посадочные места на вилках карданных валов;
  • Разбитый подвесной подшипник, треснувшая эластичная резиновая основа или ослабленные болты его крепления;
  • Порванная эластичная муфта или ослабленные элементы ее крепления;
  • Ослабленная гайка хвостовика КПП
  • Изношенные внутренние шлицы либо на хвостовике КПП, либо наружные шлицы карданного вала;
  • Ослабленная затяжка в соединении фланца карданного вала с фланцем хвостовика редуктора заднего моста;
  • Разбитые подшипники полуосей;
  • Погнутая полусось;
  • «Выбитый» задний мост;
  • Отпущенные колесные болты.

В большинстве случаев, помимо выхода из строя элементов карданной передачи, следующая за ремонтом вибрация трансмиссии связана с некорректной балансировкой карданного вала.

Так, при замене крестовин карданного вала необходимо наметить взаимное положение вилок карданных валов, так как нарушение их положения при сборке вызовет дисбаланс карданного вала и неизбежную вибрацию. Помимо этого, даже один из стопоров (при их повторной установке), установленный на «чужое» место, даст свой процент вибрации. То же самое будет наблюдаться и при не полностью посаженном стопорном кольце в проточке вилки.

Сегодня выпускается очень много откровенно бракованных запчастей, и крестовины не являются исключением. При нарушении технологии их изготовления «стаканы» подшипников могут быть увеличенного диаметра или иметь большую или меньшую высоту. К тому же, некачественные подшипники крестовин после сборки часто начинают подклинивать, и вилки кардана можно прокрутить с большим трудом, что отразится на вращении карданного вала во время работы.

То же относится и к некачественным подвесным подшипникам (на трех шарнирных карданных передачах) и их недостаточной упругости и эластичности соединительного резинового слоя вставки между подшипником и металлической арматурой, что ведет к «пробоям» подвесного подшипника сразу после сборки.

Причины, лежащие вне АКПП

Достаточно часто вибрация, кажущая исходящей из АКПП, таковой не является. На корпус (и коробку) могут передаваться колебания от двигателя, если его подушки пришли в негодность. Например, если при включении передачи на АКПП идет вибрация, это может указывать на подушки ДВС (но также и на износ/смещение подушки АКПП).

Другая распространенная причина – некачественное топливо. Если залить в современный инжекторный мотор некачественный бензин, он способен быстро засорить одну или несколько форсунок, как результат – мотор начинает «подтраивать», проявится вибрация двигателя при включении передачи на АКПП. Вибрация при наборе скорости в этом случае может пропадать, поскольку увеличивается давление в топливной магистрали. Засоряется топливный фильтр, с подобным эффектом.

Схожие проявления вызывают неисправные катушки зажигания, свечи или бронепровода: нарушается цикл сгорания топлива, двигатель чихает и троит. Характерный симптом – падение оборотов и дрожание при переключении в режим D, вибрация при включении задней передачи АКПП из холостого хода. Мотору не хватает мощности, и он начинает ощутимо «дрожать», передавая импульс на кузов и коробку.

Причины перебоев на механике

Основной проблемой, мешающей включить передачу на механической ручной коробке, становится неполный выжим сцепления по разным причинам:

  • нарушения в работе механического или гидравлического привода от педали к выжимному подшипнику;
  • деформация или начавшееся разрушение ведомого диска и его накладок;
  • искривление диафрагменной лепестковой пружины нажимного диска (корзины);
  • не полностью выжатая водителем педаль;
  • подклинивание опорного подшипника первичного вала.

Сцепление, как говорят, «ведёт», вращающийся вал коробки не поддаётся усилиям блокирующего кольца синхронизатора. Рычаг переводится в положение первой передачи только со значительным усилием, что сопровождается хрустом и рывком всего автомобиля.

Возможны проблемы и в самой коробке. Там всё устроено несколько сложнее, возможно придётся перебирать механизм, менять муфту синхронизатора в сборе и шестерни передач. Со временем стираются вилки переключения, появляется люфт в подшипниках валов, теряет свои свойства залитое в картер коробки трансмиссионное масло.

Практически все подобные КПП устроены примерно одинаково, что упрощает понимание принципа работы и причин возможных проблем. Сложнее обстоит дело с «автоматами»

Основные причины неисправностей МКПП

В исправном состоянии, машина с МКПП быстро ускоряется и без рывков. Следует выделить симптомы того, что произошел сбой функционирования коробка на автомобиле:

  • не включаются одна или несколько передач;
  • туго осуществляется смена скоростей;
  • «выбивает» передачу, слышны посторонние шумы;
  • появление масляных подтеков под автотранспортом.

Спектр возникновения данных проявлений достаточно широк, начиная от износа шестерен, заканчивая использованием некачественного трансмиссионного масла. Как правило, проблема с подшипниками валов возникает, если автотранспорт эксплуатировался продолжительное время. В случае их износа может отмечаться шум при холостых оборотах.

Сцепление включает диск и корзину. Неисправности корзины могут быть связаны с износом «лепестков», в результате чего будет отмечаться ее перегрев, это отразится на эффективности смены скоростей. Не переключаются передачи нередко потому, что произошла деформация фрикционных накладок диска. На фоне этого может отмечаться падение показателей мощности.

При любых проявлениях, без диагностики коробки автомобиля не обойтись. Данную процедуру стоит доверить специалистам автосервиса. В ряде случаев ремонтные работы могут заключаться в замене трансмиссионной жидкости. Долив нового горючего, к имеющемуся старому, допускается, но при этом следует использовать топливо той же марки, что было ранее добавлено. В противном случае смешивание жидкостей разных марок отрицательно отразится на функционировании транспортного средства.

  • http://krutimotor.ru/ne-vklyuchayutsya-peredachi-mehanicheskaya-korobka-prichiny/
  • https://prokpp.ru/remont/ploho-pereklyuchaetsya-mkpp.html
  • https://automanya.ru/sovety/ne-vklyuchayutsya-peredachi.html
  • https://automanya.ru/sovety/ploho-vklyuchaetsya-pervaya-peredacha.html
  • http://krutimotor.ru/ploho-vklyuchaetsya-pervaya-vtoraya-ili-zadnyaya-peredacha-prichiny-remont/
  • https://fb.ru/article/226210/pochemu-pervaya-peredacha-vklyuchaetsya-ploho-sovetyi-voditeley
  • https://avto-idea.ru/remont/ne-pereklyuchaetsya-skorost-na-mehanike-prichina-v-chem-mozhet/
  • https://autochainik.ru/ne-vklyuchayutsya-peredachi.html
  • https://autolirika.ru/remont/pochemu-ploho-pereklyuchayutsya-peredachi.html
  • https://auto-word.ru/tyazhelo-vklyuchayutsya-peredachi-prichiny/

Неисправности механической коробки передач — симптомы

Вот некоторые симптомы, которые могут указывать на изношенную передачу, каждый из которых мы обсудим ниже.

  1. Странные звуки (жужжание, визг, удары или стук)
  2. Шум и скрежет
  3. Коробка переключается с передачи на нейтральную
  4. Сложность переключения
  5. Автомобиль застрял на одной передаче
  6. Скорость не включается
  7. Утечка трансмиссионного масла

Это руководство поможет вам определить источник этих проблем. Вам нужно будет продолжить изучение и помнить, что конфигурации механической коробки могут меняться от одной модели к другой.

Помните, что это руководство имеет дело только с симптомами, исходящими от самой механической коробки. Некоторые симптомы, которые могут появиться в коробке, на самом деле исходят от сцепления (или другой системы), и наоборот.

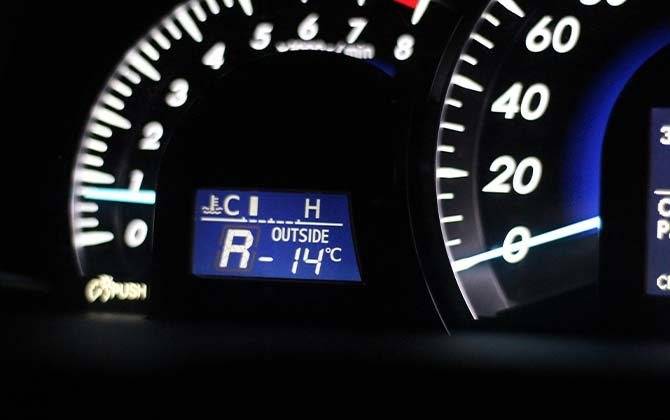

Что делать, если не включается задняя скорость АКПП на Тойота Камри

Сложнее всего приходится водителям Тойота Камри и других легковых автомобилей, у которых клиренс низкий. Выбивает передачу реверса в крайнее неприятное время. Например, когда застрял на грунтовой разбитой дороги и пытаетесь выехать задом.

Если нет задней скорости на Тойота Камри, то следует вызвать эвакуатор, который поможет не пропасть на долго на поселковых дорогах. Если же такая оказия произошла в городе, то решить проблему можно попытаться самому.

Если автомобиль движется на всех передачах нормально, но при переходе из режима «P» в положение «Реверс» или, наоборот, в «Движение вперед», то возможно у вас просто наблюдается недостаток трансмиссионной жидкости. Следует установить машину на ровную поверхность и проверить уровень масла. Он покажет, что жидкость находится ниже нужной отметки. Долейте смазку.

Читать

Что делать если пинается АКПП

Если не работает ни передняя передача, ни задняя, то полетел гидротрансформатор. Эту проблему могут решить только на специализированных СТО. Поэтому нужно обратиться в сервис. Если же вы обладаете некоторыми знаниями в области АКПП или ваш друг опытный механик, то можете самостоятельно снять и разобрать автомат в гараже и вылечить «бублик».

Если не включается только задняя скорость, а машина едет нормально, то фрикционный налет на тормозной ленте истерся. Не помогут вам и подтяжки болтов для регулирования ленты. Необходимо будет купить новую тормозную ленту и заменить.

После того, как купите тормозную ленту, не забудьте докупить масло, масляный фильтр и новые прокладки для поддона и уплотнители для пробок слива и залива. Так как необходимо будет заменить масло. Возможно причиной проблем с тормозной лентой стали грязная трансмиссионная жидкость и забитый фильтр.

Не забудьте проверить и почистить гидроблок. Если не работает соленоид, то обязательно заменить нужные клапана на новые. Так как при помощи соленоидов производиться открытие и закрытие клапанов в АКПП. Если не будет работать отвечающий за открытие и закрытие клапана для создания давления на переключение шестерней задней скорости, то соответственно не будет включаться реверс.

Еще одна проблема, при которой следует обратиться в сервис-центр, заключается езде только на первой скорости. Больше ни одна передача не работает. Это значит, что стерлись шлицы барабана. Эта проблема может появляться после длительных поездок на грязном масле. Ведущий барабан нужно будет заменить в обязательном порядке.

Читать

Переключение селектора передач АКПП на ходу

Последняя описанная проблема может проявиться и на авто, на которых часто меняют масло, следят за ними, но машины 90, 2000 годов выпуска. Износ происходит в результате старения.

Признаками старения АКПП может стать износ фрикционных дисков. Конечно их можно уничтожить грязным маслом, резкими и холодными стартами. Но, если автолюбитель предпочитает спокойную езду и прогревает АКПП при сильных морозах, то износ фрикционов может случиться только по вине старения автомобиля.

В любом случае необходимо раз в год проходить профилактическое техническое обслуживание на СТО. Эта регулярная процедура поможет избежать многих проблем, которые возникнут с Тойотой Камри и другими машинами.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Что в итоге

Важно понимать, что механическая коробка передач – надежный узел, который в норме не должен доставлять водителю дискомфорт при управлении транспортным средством. Это значит, что в случае полной исправности КПП работа должна быть четкой и сбалансированной

При этом важно определить не только почему не включается скорость на коробке передач или туго включаются передачи МКПП, но и как можно быстрее устранить причину. Другими словами, езда на неисправной коробке может привести к тому, что разрушатся подшипники и т.д

В результате дальнейшего повреждения узлов и механизмов МКПП не избежать, а стоимость ремонта коробки передач в таком случае значительно возрастает

Другими словами, езда на неисправной коробке может привести к тому, что разрушатся подшипники и т.д. В результате дальнейшего повреждения узлов и механизмов МКПП не избежать, а стоимость ремонта коробки передач в таком случае значительно возрастает.
