Что такое плунжер?

Особенности эксплуатации плунжерных пар топливного насоса

С учетом особенностей конструкции плунжерной пары (микроскопический зазор между втулкой и плунжером) в процессе эксплуатации агрегатов на солярке повышенное внимание уделяется состоянию системы питания дизельного двигателя. Для поддержания работоспособности плунжерных пар в ТНВД необходимо заправлять дизтопливо надлежащего качества

В солярке не допускается наличие воды и других примесей, а также мелкой пыли и других частиц

Для поддержания работоспособности плунжерных пар в ТНВД необходимо заправлять дизтопливо надлежащего качества. В солярке не допускается наличие воды и других примесей, а также мелкой пыли и других частиц.

Если вода проникнет в зазор между втулкой и плунжером, тогда происходит разрыв топливной пленки, выполняющей функцию смазочного материала для указанной детали. Работа «на сухую» приводит к высокому трению и значительному перегреву.

Плунжер может заклинить, что вызывает повреждения чувствительного элемента. Даже незначительное содержание воды в топливе приводит к тому, что на поверхностях плунжера и втулки активно развивается процесс коррозии. Наличие механических частиц в солярке быстро выведет ТНВД из строя, так как плунжер просто заклинит.

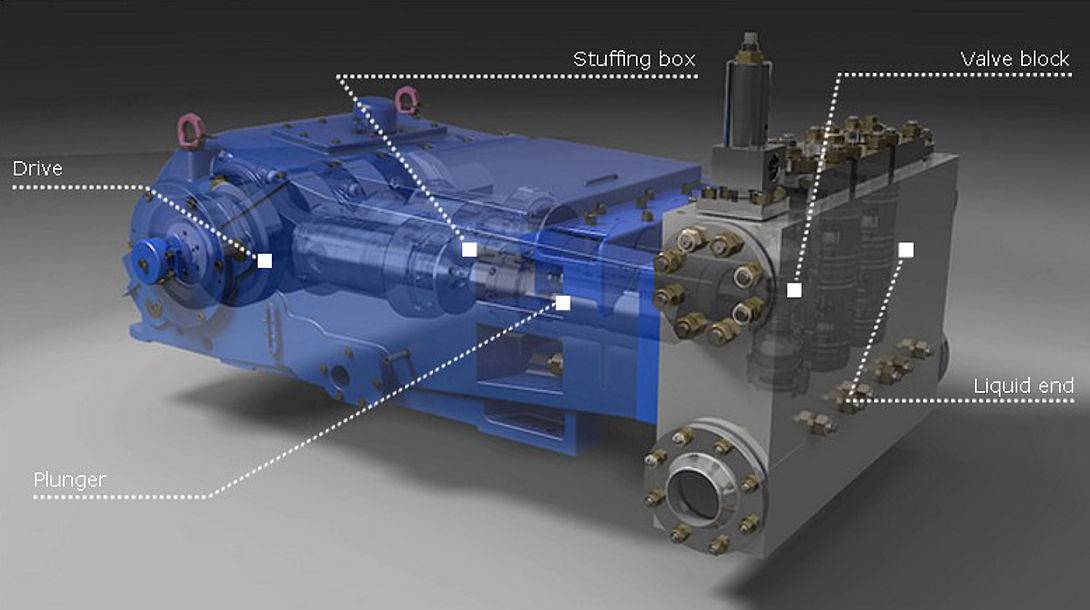

Конструкция

Насос состоит из:

  1. электродвигателя,
  2. червячного редуктора, со встроенным механизмом регулирования
  3. гидроцилиндра

Рис.2 – Конструкция насосаРедуктор с регулирующим механизмом предназначен для преобразования вращательного движения приводного вала электродвигателя

Рис.3 – работа редукторав возвратно-поступательные движения плунжера, а так же для бесступенчатого регулирования длины хода плунжера.

Червяк располагается вертикально и соединяется муфтой с валом электродвигателя. А он, в свою очередь, монтируется на фланцы корпуса. Червячное колесо жестко соединено с эксцентриковым валом, на шейке которого надет эксцентрик.


Рис. 4 –

А на эксцентрик надет шатун. Его задача в преобразовании вращательного движения вала червячного колеса в возвратно-поступательные движения ползуна. Последний соединен с плунжером.

Кстати, прочтите эту статью тоже: Низконапорные гидроциркуляционные ВСС


Рис.5

Поворачивая регулировочное кольцо относительно вала, и изменяя положение эксцентрика относительно шейки вала, можно изменять длину хода плунжера, от максимума до нуля. При максимальном эксцентриситете ход плунжера будет наибольшим. При приближении точки крепления шатуна к центру вала, уменьшается и ход плунжера. Так регулируется количество жидкости на выходе насоса.

Гидроцилиндр предназначен непосредственно для перекачки жидкости. К нему присоединены корпуса шариковых клапанов.

При ходе плунжера на всасывание и закрытом нагнетательном клапане, в гидроцилиндре создается разряжение. В этот момент открывается клапан на всасывание, и полость цилиндра заполняется жидкостью.


Рис.6

При обратном ходе плунжера всасывающий клапан закрывается, в полости цилиндра создается избыточное давление. Под действием этого давления открывается нагнетательный клапан, и жидкость выталкивается из полости гидроцилиндра.


Рис.7

Этот процесс происходит при каждом цикле возвратно-поступательного движения плунжера.

Дозировочные электронасосные агрегаты достаточно просты в обслуживании и эксплуатации, поэтому они широко используются на нефтеперерабатывающих предприятиях.

Значимые характеристики

То, какой объём рабочей среды будет вытеснять механизм, зависит от параметров длины хода используемого поршня. Меняя это значение, можно отрегулировать подачу жидкости за временной промежуток или отрезок.

Если делать акцент на работе плунжерной или роторно-плунжерного механизма, то у этих гидромашин очень высокая точность обработки деталей. В итоге зазор, имеющийся между внешней и внутренней поверхностью цилиндра, в используемых плунжерных парах может не превышать 2-3 мкм.

Опять же в качестве примера стоит рассмотреть процесс впрыска топлива на дизельных ДВС. Здесь давление может достигать значений около 200 МПа.

Признаки неисправности

Практически всегда вы можете самостоятельно определить нарушение работы плунжерной пары. Есть несколько основных признаков, которые укажут на то, что пора провести диагностику и выявить, какой узел спровоцировал неисправность. Нередко одну и ту же проблему могут вызвать неполадки разных систем, поэтому сразу менять узел или отдавать его в ремонт не стоит. Что касается симптомов, самые типичные из них такие:

  1. Расход дизельного топлива существенно повышается без видимых на то причин. Если в процессе эксплуатации вы заметили, что машина стала брать намного больше солярки и при этом характеристики особенно не изменились, стоит проверить плунжер. При износе топливо протекает через узел, а из-за интенсивного движения деталей потери будут существенными.
  2. Проявляются посторонние звуки в работе агрегата. Опять же, всегда слушайте, как работает двигатель. Если возникают посторонние шумы, это практически всегда свидетельствует о нарушениях. Причин может быть много, одна из них – изношенный плунжер.
  3. Ухудшается отзывчивость двигателя при нажатии педели газа. Это особенно хорошо видно при резком нажатии на акселератор – машина как будто зависает и разгон намного хуже, чем в нормальных условиях. Также наблюдается потеря мощности при движении под нагрузкой, например, при езде по бездорожью или же при перевозке грузов.
  4. Дизельный мотор запускается не с первого раза. Исправный двигатель обычно заводится сразу, но если вдруг появились сбои – приходится подолгу крутить стартер или делать несколько попыток, стоит разобраться с проблемой.

Важно!

Все признаки характерны для разных неисправностей. Невозможно определенно сказать, что виновата плунжерная пара, пока не будет проведена диагностика.

Помните о том, что различные нарушения в работе дизельного мотора могут быть спровоцированы и низким качеством топлива. Не рекомендуется заправляться в сомнительных местах, а если вдруг неожиданно появились какие-то отклонения от нормы, лучше в первую очередь израсходовать солярку и заправиться свежей. Если проблема исчезнет, ничего делать не нужно, хотя иногда после этого стоит заменить топливный фильтр.

Что такое плунжер?

Определение «плунжер» подразумевает под собой поршень в гидравлической системе, совершающий возвратно-поступательные движения. Его внешний вид отличается цилиндрической формой, характеризующейся длиной, которая существенно превышает диаметр.

Плунжер

Принцип работы

Для того чтобы понять принцип работы этого аппарата,для начала нужно пояснить, что такое плунжерный насос. Это агрегат, применение которого обусловлено необходимостью подачи определенной жидкости (смеси) под воздействием высокого давления. Возвратно-поступательное движение плунжера, направленное вправо, вызывает понижение давления в камере нахождения вытеснителя, что ведет за собой раскрытие всасывающего клапана и дальнейшее заполнение камеры требуемой жидкостью.

Следующий шаг работы плунжера заключается в его движении влево, вследствие чего давление в специальной камере повышается, тем самым открывая клапан нагнетания, через который вода или другие смеси поступают в трубопровод. Принцип действия заключается в том, что и в первом, и во втором случае появляется разница в давлении, из-за чего система работает четко и без нарушений. При работе происходит передача энергии жидкости для преодоления инерции, сопротивления и статической высоты в трубопроводе. Наиболее популярны трехплунжерные насосы. Повышенный интерес к ним обусловлен их достоинствами и почти полным отсутствием недостатков.

Схема работы плунжерной пары

Разновидности

Классифицировать аксиально — плунжерные насосы можно по трем основным признакам:

По приводу:

  • ручной;
  • механический, более эффективный в использовании, чем ручной насос для воды.

По способу действия:

  • одинарный;
  • двойной, характеризующийся наличием нескольких рабочих камер;
  • дифференциальный, относящийся к насосам двустороннего действия и обладающий двумя камерами. Вследствие этого он перекачивает жидкость более равномерно.

По расположению:

  • вертикальный;
  • горизонтальный.

По числу плунжеров.

По виду перекачиваемой жидкости:

  • водный;
  • кислотный;
  • и др.

Значимые характеристики

То, какой объём рабочей среды будет вытеснять механизм, зависит от параметров длины хода используемого поршня. Меняя это значение, можно отрегулировать подачу жидкости за временной промежуток или отрезок.

Если делать акцент на работе плунжерной или роторно-плунжерного механизма, то у этих гидромашин очень высокая точность обработки деталей. В итоге зазор, имеющийся между внешней и внутренней поверхностью цилиндра, в используемых плунжерных парах может не превышать 2-3 мкм.

Опять же в качестве примера стоит рассмотреть процесс впрыска топлива на дизельных ДВС. Здесь давление может достигать значений около 200 МПа.

Особенности эксплуатации плунжерных пар топливного насоса

Особенных действий по обслуживанию плунжерной пары топливного насоса нет. Однако автовладелец может кое-то предпринять, чтобы механизм работал максимально долго.

Во-первых, стоит учесть, что дизельный двигатель работает на особенном топливе, в составе которого может содержаться большое количество микроскопических частиц. Если использовать некачественную солярку, то зазор между плунжером и втулкой может увеличиться из-за содержания в дизельном топливе абразивных частиц, воды и других примесей.

По этой причине единственное обслуживание, которое может выполнить владелец автомобиля, это следить за качеством топлива, не допускать образование конденсата в магистрали и вовремя менять фильтр.

На первый взгляд наличие капель воды в дизтопливе не кажется столь критичным, но из-за этого топливная пленка в зазоре плунжерной пары разрушится, и механизм не сможет создавать соответствующий напор. Также солярка смазывает поверхности деталей, предотвращая трение на сухую, и защищая устройство от перегрева.

Если не менять вовремя топливный фильтр, его элемент может разорваться. Из-за этого через насос будет прокачиваться грязное топливо, в котором могут присутствовать мелкие частицы. В таком случае есть большая вероятность выхода насоса из строя, так как плунжерная пара просто заклинит.

Плунжеры в ТНВД

Топливный насос, а точнее насос высокого давления, устанавливается на дизельные моторы и предназначен для того, чтобы подавать топливо под высоким давлением. Именно повышенные параметры давления дают понять, для чего здесь нужен плунжер. Тут применяется плунжерная пара, которую справедливо называют одним из ключевых компонентов насоса.

Эта пара состоит из втулки и самого плунжера. Последний выполнен в виде длинного поршня цилиндрической формы. Он движется внутри втулки при работе насоса. Плунжер, установленный в автомобиле в узле насоса, осуществляет возвратно-поступательные движения, тем самым нагнетая и всасывая горючее.

На втулке этой пары предусмотрены специальные отверстия. С их помощью горючее оказывается в устройстве для нагнетания. Параллельно плунжер (вытеснитель) выступает в роли регулятора, дозирующего количество топлива.

Всё это говорит о том, что пара способна точно отмерить объём топлива, подаваемого внутрь цилиндров ДВС, создаёт требуемые параметры давления в конкретный момент подачи жидкости. Чтобы пара могла выполнять возложенные функции, к элементам предъявляются повышенные специальные требования.

Здесь речь идёт о таких требованиях:

  • для изготовления поверхности втулки применяются высокопрочные материалы;
  • для плунжеров также должны использоваться материалы высокой прочности с дополнительной закалкой;
  • пара проходит процесс термозакалки в заводских условиях;
  • в зависимости от технологий, твёрдость может составлять от 58 до 75 единиц;
  • пара обязана обеспечивать свободный ход с одновременным исключением даже незначительных утечек рабочей жидкости;
  • зазор между втулкой и плунжером не должен превышать 1-3 мкм;
  • каждая деталь подбирается индивидуально;
  • после подбора втулок к вытеснителям, выполняется их дополнительная подгонка.

Именно так достигается нужный эксплуатационный эффект. И здесь наблюдается ощутимая разница между поршнем, поскольку последний не предназначен для работы в условиях создания повышенного давления. Плунжер с такими задачами справляется великолепно.

Применение:

  • Чистка любых поверхностей от краски;
  • Прочистка труб в различных системах;
  • Вычищение внутренних поверхностей емкостей;
  • Чистка топок, котлов, теплообменников;
  • Резка бетона, кирпича, цемента;
  • Снятие шпаклевки, резины, коррозии с любых поверхностей;
  • Удаление разметки на асфальте
  • Счистка граффити
  • Предание шероховатости поверхностям для их последующего склеивания;
  • Чистка железнодорожных вагонов изнутри;
  • Опреснение соленой воды;
  • Очистка воды обратным осмосом;
  • Дробление камней, грунта;
  • Разрезание кожи, дерева, пластмассы;
  • Удаление тугоплавких смол с поверхностей;
  • Удаление нечистот со дна автомобилей, поставленных на ремонт.

Поршневой жидкостный насос является одним из первых представителей насосов. Механическое вытеснение жидкости является одним из первых принципов перекачивания жидкости. В настоящее время конструкция поршневого насоса притерпела множество улучшений и в современном виде поршневой насос имеет прочный корпус и обладает широкими возможностями для взаимодействия.

Применение:

  • Чистка любых поверхностей от краски;
  • Прочистка труб в различных системах;
  • Вычищение внутренних поверхностей емкостей;
  • Чистка топок, котлов, теплообменников;
  • Резка бетона, кирпича, цемента;
  • Снятие шпаклевки, резины, коррозии с любых поверхностей;
  • Удаление разметки на асфальте
  • Счистка граффити
  • Предание шероховатости поверхностям для их последующего склеивания;
  • Чистка железнодорожных вагонов изнутри;
  • Опреснение соленой воды;
  • Очистка воды обратным осмосом;
  • Дробление камней, грунта;
  • Разрезание кожи, дерева, пластмассы;
  • Удаление тугоплавких смол с поверхностей;
  • Удаление нечистот со дна автомобилей, поставленных на ремонт.

Конструкция плунжерной пары

Плунжерная пара состоит из плунжера 9 и гильзы 8. Гильза имеет один или два подводящих канала (при двух каналах один из них выполняет функции подводящего и перепускного), которые соединяют полость всасывания с камерой высокого давления плунжерной пары. Над плунжерной парой находится штуцер 5 с посадочным конусом 7 нагнетательного клапана. Двигающаяся в корпусе TНВД рейка 10 вращает зубчатый сектор 2, управляя тем самым регулирующей втулкой 3 плунжера. Перемещение самой рейки определяется регулятором частоты вращения коленчатого вала. Это позволяет точно дозировать величину цикловой подачи. Полный ход плунжера неизменен. Активный ход и связанная с ним величина цикловой подачи могут изменяться поворотом плунжера, который совершается при помощи регулирующей втулки.

  1. Полость всасывания
  2. Зубчатый сектор
  3. Регулирующая втулка плунжера
  4. Боковая крышка
  5. Штуцер нагнетательного клапана
  6. Корпус нагнета тельного клапана
  7. Конус нагнетательного клапана
  8. Гильза плунжера
  9. Плунжер
  10. Рейка ТНВД
  11. Поводок плунжера
  12. Возвратная пружина плунжера
  13. Нижняя тарелка возвратной пружины
  14. Регулировочный винт
  15. Роликовый толкатель
  16. Кулачковый вал ТНВД

Плунжер имеет наряду с продольной канавкой 2 еще и спиральную канавку 7. Получаемая таким образом косая кромка на поверхности плунжера называется регулирующей кромкой 6. Если величина давления впрыскивания не превышает 600 бар, то достаточно одной регулирующей кромки, для больших значений давления впрыскивания необходим плунжер с двумя регулирующими кромками, отфрезерованными с противоположных сторон плунжера. Их наличие снижает износ плунжерной пары, поскольку плунжер с одной регулирующей кромкой под давлением прижимается к одной стороне гильзы, увеличивая ее выработку.В гильзе плунжера размещены одно или два отверстия для подвода и обратного слива топлива.Плунжер притерт к гильзе так плотно, что пара герметична без дополнительных уплотнений даже при очень высоких давлениях и низких частотах вращения коленчатого вала. Из-за этого замене могут подвергаться только комплектные плунжерные пары.Величина возможной подачи топлива зависит от рабочего объема пары. Максимальное значение давления впрыскивания у форсунки может составлять, в зависимости от конструкции, 400… 1350 бар. Угловой сдвиг кулачков на кулачковом валу гарантирует точное совмещение впрыскивания с фазовым сдвигом процессов по цилиндрам двигателя в соответствии с порядком его работы.

а – гильза с одним подводящим каналомb – гильза с двумя подводящими каналами

  1. Подводящий канал
  2. Продольная канавка
  3. Гильза плунжера
  4. Плунжер
  5. Перепускном канал
  6. Регулирующая кромка
  7. Спиральная канавка
  8. Кольцевая канавка для смазки

ПЛУНЖЕРНАЯ ПАРА С ПРИВОДОМ

а – НМТ плунжераб – ВМТ плунжера

  1. Кулачок
  2. Ролик
  3. Роликовый толкатель
  4. Нижняя тарелка возвратной пружины
  5. Возвратная пружина плунжера
  6. Верхняя тарелка возвратной пружины
  7. Регулирующая втулка плунжера
  8. Плунжер
  9. гильза плунжера

Признаки неисправности

Возникновение проблем, вызванных износом плунжерной пары, обнаружить достаточно просто. Основными симптомами их появления становятся:

  • трудности с запуском двигателя;
  • уменьшение мощности агрегата или плавающее значение параметра, характеризующего количество оборотов;
  • посторонние шумы при работе двигателя;
  • повышенный расход горючего.

Частой причиной повышенного износа плунжерной пары становится использование некачественного топлива. При этом необходимо помнить, что своевременное выявление проблем и грамотно проведенный квалифицированными специалистами ремонт, который заключается в замене обоих элементов рабочего узла, могут обеспечить дальнейшую длительную и беспроблемную эксплуатацию дизельного двигателя. Главное при этом – обратиться к профессиональным и опытным специалистам. Такой подход является вполне оправданным, так как небольшая экономия на стадии диагностики и ремонта нередко оборачивается намного более серьезными финансовыми потерями в ближайшем будущем, связанными с необходимостью замены или полного перебора агрегата.

Что такое плунжер

Конструкция состоит из двух частей и называется плунжерная пара. Первая – плунжер, от которого и прошло название – представляет собой одну из разновидностей поршня. Узел может обеспечить очень высокие рабочие параметры за счет точной подгонки элементов. Вторая часть – втулка плунжера или гильза, внутри которой и ходит основная деталь.

В процессе работы внутренний элемент совершает движения вверх-вниз в полости внешнего. Обычно в корпусе есть каналы, через которые в систему заходит дизельное топливо, а затем подается в цилиндры под высоким давлением. Поршень и гильза – это высокоточные изделия, плунжерная пара – основной рабочий элемент топливного насоса высокого давления (ТНВД).

На заметку!

В некоторых моделях авто (в частности, в двигателях Рено) есть блок термоплунжеров, они отвечают за нагревание охлаждающей жидкости, чтобы быстрее поднять температуру ТНВД до рабочих показателей.

Характеристики и принцип работы

Характеристики плунжера в ТНВД следующие:

Обе детали пары выполнены из высокопрочного сплава, сверхточно подогнаны между собой.

Допустимый зазор 1-3 мкм.

Втулка имеет отверстия, через которые подается и отводится горючее.

Кроме герметичности, соединение выдерживает нагрузки и прочие воздействия.

Плунжерный механизм состоит из втулки и плунжера. Плунжер работает как поршень, а втулка как гильза. Плунжер совершает движения вперед и назад внутри неподвижной втулки. От его движения, внутри механизма по каналам перемещается жидкость (в нашем случае топливо), затем выдавливается в пространство, находящееся над плунжером.

Схема работы пары будет такой:

  1. начальная позиция плунжера – в нижней части втулки. В это положение его возвращает пружина;
  2. кулачковый вал толкает плунжер, сдвигая его вверх, повышая давление горючего в пространстве над ним;
  3. когда давление достигает нужной силы, срабатывает клапан, выбрасывая горючее под давлением к форсункам, а из них, в камеры сгорания;
  4. затем, кулачок вала поворачивается, перестает давить на плунжер, и тот возвращается на место, под воздействием пружины;
  5. далее цикл повторяется заново.

RVS Master Injection Pump DP3 – защита и ремонт ТНВД

РВС-мастер может заменить ремонт ТНВД восстановлением изношенных поверхностей трения

ВАЖНО: В состав DP3 входит сырьё, используемое при производстве кристаллической воды. Поэтому когда поверхность форсунок нагревается, происходят микровзрывы

Они в совокупности с другими компонентами способствуют очистке поверхностей. Восстановление плунжерных пар происходит за счёт образующейся после обработки металлокерамической плёнки. Кроме того, удаётся сэкономить до 15 процентов топлива и улучшить запуск двигателя при минусовых температурах.

Причины поломки топливных насосов высокого давления

В моём случае вышла из строя плунжерная пара. Причина банальна – попадание воздуха в систему. Дважды в автомобиле заканчивалось топливо

На третий раз такая неосторожность стала фатальной: понадобилось дорогостоящее восстановление плунжерных пар. Советы:

  1. Своевременно меняйте топливный фильтр.
  2. Старайтесь заливать качественную солярку.
  3. Не допускайте полного израсходования дизеля.
  4. Чтобы обезопасить, профилактически используйте RVS Master Injection Pump DP3.

Ремонт – удовольствие не из дешёвых. Он проводится на специализированном стенде, при наличии программного обеспечения и аппаратуры. Нужна ли вам такая головная боль? Если нет, тогда придерживайтесь наших советов, обрабатывая ТНВД составом РВС-мастер.

Клапан постоянного давления

Клапан постоянного давления используется с ТНВД, развивающим давление свыше примерно 800 бар на небольших высокооборотистых двигателях с непосредственным впрыском (DI). Этот клапан состоит из переднего нагнетательного клапана, работающего в направлении подачи топлива и клапана, удерживающего давление, работающего в направлении обратного потока. Последний клапан между впрысками поддерживает статический уровень давления как можно более постоянным, таким же, как и при всех других рабочих режимах. Преимущества клапана постоянного давления заключаются в устранении кавитации и улучшении гидравлической стабильности.

Если клапан постоянного давления должен функционировать более эффективно, это требует более точных регулировок и модификаций регулятора числа оборотов.

Tags: Клапаны, Плунжерная пара, ТНВД

Вперед Стандартные рядные ТНВД РЕ

Все записи

Назад Виды кулачков

Плунжерные насосы для воды

Interpump Group – компания, которая работает с водой, и является крупнейшим в мире производителем плунжерных насосов высокого давления. Она была основана в 1977 году, по инициативе Фульвио Монтипо. Он внес существенные технические изменения в проектирование и строительство плунжерных насосов высокого давления. Им были введены радикальные инновации, благодаря которым, производимые компанией плунжерные насосы для воды стали более компактными, тихими и простыми в обслуживании. Еще одним элементом этих нововведений, стала полностью керамическая поршневая группа, которая обеспечивала более высокую надежность плунжерным насосам для моек высокого давления, в сравнении с аналогами в стальном исполнении. Благодаря такому подходу, компания Interpump Group, на сегодняшний день, признана эталоном в своей сфере, производя плунжерные насосы для воды. Мировое лидерство удерживается благодаря стандартам качества, гарантирующим полный контроль процесса производства, начиная от сырья заканчивая готовым продуктом.

Когда появился плунжер

Необходимость создания нового насоса появилась, когда изобрели дизельные моторы (изобретатель Рудольф Дизель). Была необходимость подавать горючее под давлением, что обеспечивало его самовозгорание. Изначально применялся тяжеленный и крупногабаритный компрессор, применение которого снижало КПД двигателя.

Первый ТНВД, был разработан Робертом Бошем и выпущен в 1927 году. Предназначался для грузовых машин. С 1936 стали выпускать его аналоги для легковушек. Именно в этом насосе впервые применялась плунжерная пара. Это позволило снизить размеры дизеля без потерь мощности. После изобретения, плунжерные пары усовершенствовались лишь качеством выпуска и применением более прочных материалов.

Признаки неисправности и причины

При возникновении неисправностей в плунжерной паре, появляются следующие признаки:

  1. затрудненный пуск мотора;
  2. ощутимое падение мощности, либо плавающие обороты;
  3. возникновение постороннего шума при работе;
  4. возрастание потребления топлива;
  5. дымность выхлопа.

Причины

  1. Самой распространенной причиной износа является топливо низкого качества. Не стоит покупать солярку с рук, непонятно у кого и дешево.
  2. Вторая причина — применение керосина и прочих неподходящих веществ, вместо специальных присадок в зимнее время.
  3. Попадание мусора по причине неисправного фильтра.

При первых же признаках нужно обращаться к специалистам за помощью. Промедление может обернуться новыми поломками и дорогостоящим ремонтом. Самостоятельно починить ТНВД вы может быть и сможете, а вот отрегулировать его без специального стенда весьма проблематично.

Дополнительные возможности

В поршневых насосах поршневой шатун, как правило, жёстко закреплён на эксцентрике привода, и регулирование объёма подачи жидкости возможно единственным методом – уменьшением или увеличением количества возвратно-поступательных движений поршня, то есть – управлением частотой вращения ведущего вала. Такая регулировка в большинстве случаев затруднительна и особой точностью не отличается.

В некоторых моделях плунжерных насосов толкатель плунжера к эксцентрику не привязан; его обратный ход обеспечивается воздействием мощной пружины. Таким образом, появляется возможность оперативной регулировки длины хода плунжера – то есть, фактически, ограничения размера рабочей камеры. В результате, объём подачи контролируется с процентной точностью, что позволяет использовать такие модели в качестве промышленных плунжерных насосов-дозаторов.

Напоследок следует упомянуть, что существуют модели с несколькими одновременно работающими парами цилиндр-плунжер, так сказать, «многоствольные» варианты. На данном сайте представлены исключительно одноцилиндровые насосы, но с предусмотренной регулировкой подачи и в крайне широком ассортименте – с несколькими вариантами исполнения головки и/или плунжера по материалу, с различными показателями частот редуктора, мощности привода и, соответственно, с различным противодавлением и производительностью.

С подробными техническими характеристиками, особенностями и параметрами конкретных моделей и прочими данными можно ознакомиться в специализированных разделах сайта.

  • водный;
  • кислотный;
  • и др.

Поршневые насосы и аксиально плунжерные насосы довольно схожи, но в их конструкции все-таки присутствуют небольшие различия. В первую очередь, это касается формы поршня, во-вторых, его расположения. Плунжер не касается стенок рабочей кабины, чего нельзя сказать о поршне в других моделях. Плунжерные агрегаты вполне возможно эксплуатировать в полевых условиях, это стало реально благодаря их размерам. Такие насосы высокого давления для воды гораздо популярнее чем остальные.

Аксиально плунжерные насосы и электронасосы используют повсеместно. Они эффективно работают в любом производстве и в быту. Производители постоянно улучшают качество за счет модернизации технологии, применения новшеств и изготовления экономичных моделей.

Плунжерный насос – это поршневой насос в особом исполнении. Понятие «плунжер» заимствовано из английского языка и обозначает поршневой шток или вытеснитель.

В отличие от поршневого насоса, в плунжерном насосе поршень не доходит до стенки цилиндра. Поршневой шток служит поршнем. Он ходит в цилиндре без всяких уплотнений. Насос работает по принципу вытеснения.

Характеристика

В основе топливного насоса высокого давления лежит специальная насосная секция. Она включает в себя плунжер (поршень) и цилиндр, имеющий форму небольшой втулки. Эта пара деталей изготавливается из высокопрочных сталей, поскольку она работает под большим давлением.


Плунжерная пара ТНВД выполняет функцию создания давления топлива, необходимого для дальнейшего распыления его в камере сгорания. Отметим, что данный механизм является высокоточным. Основная характеристика, которой обладает плунжерная пара ТНВД (Zexel в том числе), – это точная дозировка горючего и регуляция его давления.

Отличия от поршневых насосов

Поршневые насосы и аксиально плунжерные насосы довольно схожи, но в их конструкции все-таки присутствуют небольшие различия. В первую очередь, это касается формы поршня, во-вторых, его расположения. Плунжер не касается стенок рабочей кабины, чего нельзя сказать о поршне в других моделях. Плунжерные агрегаты вполне возможно эксплуатировать в полевых условиях, это стало реально благодаря их размерам. Такие насосы высокого давления для воды гораздо популярнее чем остальные.

Аксиально плунжерные насосы и электронасосы используют повсеместно. Они эффективно работают в любом производстве и в быту. Производители постоянно улучшают качество за счет модернизации технологии, применения новшеств и изготовления экономичных моделей.

Неисправности ТНВД

Независимости от вида установленного ТНВД или надежности самого дизельного двигателя рано или позже – устройство начинает барахлить.


ТНВД Bosh

Несмотря на то что принцип работы у различных видов ТНВД в каждом случае иной, признаки неисправности устройство имеет практически аналогичные:

  • Увеличивается расход топлива.
  • Подача топлива к форсунке от ТНВД нарушена.
  • Ремень ГРМ соскальзывает с шестерни ТНВД.
  • Протекает топливо из насоса.
  • Двигатель плохо заводится.
  • Автомобиль сильно дымит при движении.

Главное, прежде чем приступить к ремонту топливного насоса следует исключить другие виды неисправностей. Вышеперечисленные признаки лишь намек и на самом деле могут говорить о чем угодно, вплоть от неисправности самих форсунок. Именно поэтому первым делом следует провести полную диагностику дизельного двигателя. Желательно сделать это с применением современной электроники – тогда результат будет гарантированно точен, вам не придется тратиться на ненужный ремонт, а неполадки двигателя будут устранены на 100%.

О нагнетательных клапанах как неотъемлемой части топливной системы

Основная задача данного элемента заключается в перекрытии магистралей высокого давления между плунжером и топливопроводом. Благодаря этому происходит снижение давления топлива, что необходимо для более точного и быстрого закрытия распылителей форсунки. Это предотвращает образование капель топлива, а их наличие там крайне нежелательно. Во время впрыска то давление, которое создается в пространстве над плунжером, производит подъем конуса нагнетательного клапана. Далее горючее под давлением попадает к распылителю через топливопровод и держатель клапана. Как только канавка плунжера открывает сливной канал, уровень давления в камере падает, а пружина нагнетательного клапана прижимает корпус устройства к седлу обратно. Такое действие происходит в системе до тех пор, пока плунжер не начнет новый рабочий ход.

Достоинства и недостатки

Плунжерные пары имеют много достоинств.

  1. Надежность. Этот параметр – визитка насоса. Обеспечивает подачу с нужным давлением, дозировку, и обеспечивает нужный режим впрыска.
  1. Высокий КПД. Второе преимущество всех дизельных насосов.
  1. Экологичность. Вообще, все ДВС загрязняют природу и воздух. Современный дизельный мотор имеет высокие стандарты экологичности, за счет максимально полного сжигания, малого расхода и минимального выхлопа в атмосферу. Опережает все бензиновые аналоги (если сравнивать новые и хорошо отрегулированные моторы).

Недостаток только один – износ пар, по причине тяжелых условий их работы. Хотя современные технологии позволяют применять высокопрочные металлы, что повышает сроки эксплуатации, все равно они не дотягивают до полного срока эксплуатации двигателя. Полностью исключить износ пока невозможно.

Устройство плунжерного насоса

Разберем устройство насосов плунжерного типа на примере дозировочного насоса.

Одноплунжерный дозировочный насос

Электродвигатель – 1 вращает червяк – 2, который крепится к валу двигателя муфтой. В зацеплении с червяком находится червячное колесо – 3. К этому колесу присоединен эксцентрик – 4, который может находится ближе или дальше от центра червячного колеса. Положение эксцентрика легко регулируется механически. На эксцентрик одет шатун -5, который толкает плунжер – 6.

Всасывающий клапан-шар – 7 открывается, когда плунжер идет влево. Вода заливает цилиндр – 9. В следующей фазе движения плунжера, объем камеры сокращается, всасывающий клапан опускается, нагнетающий – 8 подымается. Вода идет к потребителю.

Ход плунжера изменяется в зависимости от положения эксцентрика. Если эксцентрик установлен в центре червячного колеса, то ход вытеснителя (плунжера) равен нулю. При максимальном удалении от центра, ход вытеснителя максимальный. То есть производительность насоса можно менять от нуля до максимума. Поэтому он называется дозировочным.

и чем он отличается от поршневого насоса. Плунжер и поршень

Существительное «поршень» намного «популярнее», чем «плунжер». В поисковых запросах оно встречается в двадцать раз чаще (поршень двигателя внутреннего сгорания, тормозной поршень, поршень клапана и, конечно, поршень насоса). Многие из тех, кто хотя бы на интуитивном уровне понимает, что такое поршень, не всегда даже слышали о плунжере. Хотя в справочниках и словарях (не только технических, но и общего типа) словосочетания с прилагательным «плунжерный» ─ не случайные гости: плунжер ТНВД (плунжер топливного насоса высокого давления), плунжер домкрата, плунжер клапана, плунжер пресса. И плунжер насоса, разумеется. Если поршень «популярнее» плунжера на порядок, то слова «плунжерный насос» при формировании запроса набирают лишь вдвое реже, чем «поршневой насос».

Подведение итогов

Вытеснители, имеющие цилиндрическую форму и длину, значительно превышающую диаметр детали, действительно отличаются от поршней. Поэтому отдельно различают насосы плунжерного и поршневого типа. Последние не могут справиться с теми задачами, которые без проблем выполняют их коллеги на основе пары плунжер-втулка. В основном речь идёт об условиях работы при высоком давлении.

Самым ярким примером плунжера применительно к авто выступает ТНВД. Это устройство обеспечивает стабильную работу дизельного ДВС. Но при этом предъявляются повышенные требования к изготовлению плунжерной пары, их подгонки друг к другу, а также к обеспечению условий эксплуатации.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
