Самодельный подогреватель дизельного топлива

Инструкция по установке своими руками

Чтобы впоследствии не потребовался ремонт автономных отопителей автомобилей, большинство производителей изначально рекомендуют обращаться к специалистам за установкой. Разумеется, монтаж такой системы для кабины или салона автомобиля лучше доверить профессионалам, особенно, если вы сталкиваетесь с такой задачей впервые. Но иногда автовладельцам приходится осуществлять установку АО своими силами. Особенно этот вопрос актуален для автолюбителей из небольших городов, в которых просто отсутствуют хорошие специалисты и соответственно, возможность качественной установки.

Кроме того, произвести установку бензинового или электрического АО на 12 или 24 вольт своими силами иногда приходится из-за высокой стоимости монтажа. Однако, всегда необходимо помнить о том, что владельцам автомобилей не всегда удается сэкономить на самостоятельном монтаже АО. Ведь если вы случайно сломаете хотя бы одно крепление электрического АО на 12 ил 24 Вольт, это может привести к серьезным финансовым затратам.

Итак, чтобы произвести самостоятельный монтаж электрической системы на 12 или 24 Вольт в кабину или салон машины, следует выполнить следующие действия:

В первую очередь, чтобы правильно установить бензиновый, дизельный или электрический на 18 вольт АО, необходимо определиться с местом монтажа самого подогревателя печки. Для этого вам необходимо найти место в моторном отсеке, которое будет наиболее оптимальным.
Следующим этапом монтажа бензинового или электрического АО на 12 вольт будет укладка магистрали. Если это электрический вариант на 12 вольт, то он может питаться от прикуривателя либо аккумулятора. Соответствующим образом необходимо подключить питание устройства к АКБ на 12 вольт или прикуривателю. Если речь идет о топливном варианте, то к подогревателю печки следует подключить магистраль, которая может идти напрямую из бака или бензонасоса. При необходимости можно использовать разветвление в моторном отсеке.
Далее, следует осуществить электрическое подключение, чтобы активировать работу блока управления. Сам блок желательно расположить в салоне транспортного средства. Учтите то, что на блок не должна воздействовать влага и высокие температуры, поскольку это негативно отразится на его функциональности. Для подключения можно использовать не загруженную цепь, защищенную предохранителем

Использование предохранителя или реле важно, поскольку при скачках напряжения блок управления может выгореть. Но, как показывает практика, блоки от известных производителей, как правило, служат достаточно долго.
Затем вам необходимо провести воздуховоды от устройства в салон транспортного средства

Для этого, как правило, используются магистрали штатной печки машины или другие отверстия.
Побеспокойтесь о том, чтобы в местах входа отопительных патрубков отсутствовали зазоры, поскольку это приведет к попаданию холодного воздушного потока в салон. Для того, чтобы избавиться от зазоров, используйте уплотнительные элементы, которые должны идти в комплекте.
После того, как дополнительный отопитель салона будет установлен, необходимо проверить его работоспособность. Желательно это сделать до того, как вы начнете собирать все компоненты моторного отсека. Включите печку и в соответствии с инструкцией по эксплуатации проверьте работоспособность системы на всех режимах. Более подробно об установке такой системы сказано на видео (автор видео — Timur Safin).

Мороз и солнце – не самый чудесный день для дизеля

Чтобы разобраться в проблеме, нужно докопаться до её сути. А она спрятана не в двигателе и его узлах, а в топливе, на котором он работает.

Давайте разберёмся, что происходит с соляркой при минусовых температурах. Как Вы, наверняка, знаете дизтопливо, по сути, является отходом при производстве бензина и других более лёгких нефтяных фракций. Этот факт накладывает некоторые особенности на химический состав дизеля и его физические свойства.

Дело в том, что даже при небольшом морозе в этом виде топлива начинают образовываться кристаллы парафина, а при дальнейшем понижении температуры до больших минусов, оно становится вообще тягучим и густым, хоть ножом режь. Но сейчас мы говорим про относительно небольшой «минус».

К примеру, летние сорта солярки начинают себя плохо вести уже при -5 С, зимние – при -20 С, а вот арктическая при -35 С.

И конечно, при загустевании топлива ни о какой работе двигателя не может идти и речи, он даже и не заведётся. Выход один – подогревать.

Подогреватель топлива дизельных двигателей

Скажем сразу, на многих современных автомобилях с дизельными агрегатами системы подогрева стоят уже с завода, и волноваться о том, что их четырёхколёсный друг не заведётся в мороз или заглохнет по дороге, их счастливым владельцам вряд ли придётся.

Тем не менее, производители могут недооценивать суровость наших зим или же авто и вовсе может быть не оборудовано ничем подобным, так как пригнано из стран с тёплым климатом.

В этом случае необходимо задуматься об установке специальных подогревателей. И тут возникает логичный вопрос: на какой из узлов топливной системы лучше всего монтировать эти устройства?

Всё как в известной пословице – где тонко там и рвётся. Самыми уязвимыми с точки зрения промерзания и влияния кристаллов парафина являются: фильтр тонкой очистки, фильтр-сепаратор, топливопровод и бак.

Сегодня мы вкратце рассмотрим подогреватель топлива дизельных двигателей и несколько типов таких нагревателей, а именно:

  • проточный;
  • бандажный;
  • ленточный;
  • подогреваемая насадка.

Начнём по порядку.

Проточный подогреватель топлива дизельных двигателей

Проточный тип используется для подогрева топливных магистралей и устанавливается, как правило, в разрез топливопровода перед фильтром тонкой очистки.

Стоит отметить, что данная разновидность является вспомогательным нагревателем, так как наиболее полезна лишь во время движения автомобиля.

Проточный подогреватель дизельного топлива

Проточные подогреватели могут быть как электрическими, так и использовать горячую жидкость из системы охлаждения двигателя.

Бандажный подогреватель топлива дизельных двигателей

Чтобы искоренить проблему замерзания топлива на корню, необходимо использовать несколько типов нагревателей. Одним из самых уязвимых элементов дизелей является фильтр тонкой очистки.

Именно ему приходится не сладко, когда в подмёрзшей солярке начинают образовываться кристаллы парафина. Чтобы решить этот вопрос рекомендуется утеплять его в первую очередь, и для этого существуют так называемые бандажные подогреватели.

Они представляет собой накладки с электрическими термоэлементами, которые монтируются поверх фильтра и закрепляются стяжками.

Бандажный нагреватель дизельного топлива

Ленточный подогреватель

Ещё одним полезным видом подогревателей являются ленточные. Это гибкие элементы, которые хорошо выполняют свою роль на различных участках топливной магистрали. Работать они могут как во время движения, так и перед запуском двигателя.

Ленточный нагреватель дизельного топлива

Подогреваемая насадка

Ну и последний тип, который мы с Вами сегодня рассмотрим. Подогреваемые насадки – это специальные устройства с нагревательным элементом, устанавливаемые непосредственно на топливозаборники. Благодаря им, в лютые морозы не страшно загустевание солярки в месте отбора топлива из бака.

Подогреваемые насадки топливозаборников

Необходимо сказать, что существуют комплексные системы, в состав которых входит большинство из вышеперечисленных типов нагревателей. Управляться они могут как в ручном режиме, так и автоматикой на основе датчиков температуры за бортом, в моторном отсеке и по пути следования топлива.

Итак, уважаемые читатели, мы с вами выяснили, что не стоит бояться покупки автомобиля с дизельным мотором, даже если Вы живёте в регионе с суровым климатом.

Современные технологии позволяют практически полностью решить проблемы с запуском и эксплуатацией двигателей на дизтопливе в морозы.

Кстати, не забудьте подписаться на блог, чтобы получать новые статьи и, давать ссылки на него своим друзьям.

А я, в свою очередь, постараюсь публиковать для вас только самые интересные материалы.

Что выбрать: депрессорные присадки или электрические подогреватели?

Для обогрева дизеля авто можно применять добавки в топливо либо электрические приспособления.

Присадки

Добавки в горючее активно используются нашими соотечественниками. Качественные присадки позволяют поддерживать правильную работу силового агрегата при функционировании в условиях пониженных температур. Их применение должно быть постоянным, только так они смогут обеспечить должный уровень разогрева. В некоторых городах найти присадки не так просто, их постоянное использование требует денежных вложений. Применять добавки можно до того, как парафин начнет кристаллизоваться.

Подогреватели

Проточные и предпусковые нагреватели считаются наиболее продуктивными девайсами, работающими от электрической сети машины. Применение такого устройства обеспечивает предотвращение появления парафина в корпусе фильтрующего элемента. Подогреватели позволяют удалить и образовавшиеся загрязнения в топливных магистралях. Приспособления монтируются непосредственно на корпусе агрегата, а на сетку насоса ставится дополнительный прибор, предназначенный для накопления и подачи определенного объема топливовоздушной горючей смеси, необходимой для пуска ДВС.

Пользователь Ерлан Бигожин показал, как работает система подогрева и как с ее помощью можно растопить дизтопливо.

Если машина используется в сложных погодных условиях на Крайнем Севере, то подогреватель будет идеальным вариантом. Система для разогрева топлива подключается к электросети машины через прикуриватель. Параметр потребления напряжения и мощность приспособления зависит от того, какой расход горючей смеси в вашем автомобиле. Применение обогревателя дает возможность поддерживать определенный температурный режим фильтра, а также разрушить кристаллизованные молекулы парафина.

Автовладелец при использовании устройства решает проблему сложного пуска силового агрегата и способствует увеличению ресурса эксплуатации основной системы транспортного средства. Если приспособление для обогрева будет качественным, это позволит обеспечить правильную работу мотора. Установка системы требует финансовых затрат.

Но эти расходы компенсируются такими плюсами:

  • подогрев топлива позволяет повысить срок службы аккумулятора;
  • автовладельцу не придется покупать специальные добавки и регулярно платить за их использование;
  • при холодном запуске мотора рабочие элементы системы ДВС изнашиваются не так быстро;
  • на силовой агрегат снижается нагрузка, благодаря чему владельцу авто не придется тратиться на его ремонт.

Установка подогревателя топливного фильтра позволит не только завести двигатель в мороз, но и станет хорошей альтернативной для автолюбителей, которые следят и заботятся о своих машинах. На рынке можно найти комплексные системы, сочетающие в себе несколько способов решения проблемы трудного запуска

Покупая подогреватель, рекомендуем обратить внимание на проверенных изготовителей

Пользователь Виталий Есин рассказал в своем ролике, как самостоятельно произвести установку системы подогрева.

Что такое обогреватель дизельного топлива

Это электронное устройство, функция которого сводится к устранению и препятствованию кристаллизации парафина в дизельном топливе. Есть два основных типа подогревателей — предпусковые и проточные. Предпусковые подогреватели получают питание от аккумулятора, проточные от генератора, поскольку их работа осуществляется уже после запуска двигателя. Чаще всего, в легковых дизельных автомобилях используются аккумуляторы с напряжением в 12v, на грузовых и профильной технике 24v

Аккумулятор определяет напряжение во всей сети, соответственно, при выборе устройства обогрева нужно обратить внимание, для какого типа сети оно предназначено. Мощность систем нагрева для первых составляет от 15 до 150 Вт, для вторых — от 25 до 275 Вт

Современный электроподогрев.

  • Оптимальная мощность нагревательного элемента (не завышенная), для сохранности аккумулятора в рабочем состоянии. Избыточная мощность нагревательного элемента это большое сечение кабеля для подключения к бортовой сети и ограничения по местам подключения — иначе велика вероятность пожара.
  • Температура поверхности нагревательного элемента не должна превышать температуру воспламенения материалов и жидкостей в моторном отсеке (100°С превышать небезопасно).
  • Терморегулирование по температуре корпуса топливного фильтра — плюс 4°С выше точки конденсирования.
  • Устройство должно устанавливаться без конструктивных изменений самого автомобиля и легко демонтироваться (не препятствовать обслуживанию фильтра). Это бандажный чехол из ткани с теплоизоляционным слоем.

Видео о проверке ПТФ на работоспособность

Установка предпускового подогрева

При холоде первым страдает фильтр горючего, так как парафины солярки кристаллизуются и засоряют его. Его и нужно нагревать.

Самый распространённый вариант — предпусковой подогреватель. Крепится он хомутами на фильтр. Соприкасающаяся алюминиевая сторона устройства подвергается нагреванию до 110°С. Фильтр прогревается за несколько минут.

Цена предпусковых подогревателей напрямую зависит от габаритов и технических параметров. Приборы с ручным управлением имеют стоимость $40-$50. Автоматические системы дороже.

Стоит заранее узнать, из чего изготовлен фильтр. Если в конструкции присутствует пластик (этим славятся французские модели автотранспорта), то такая система не подойдёт. Пластмасса деформируется от нагрева, а фильтр может стать нерабочим.

Помните, что задача такой системы — прогревание порции горючего вещества в фильтре, которое послужит успешному старту двигателя.

Самодельный подогреватель двигателя с помпой

При изготовлении подогревателя двигателя с помпой для легковых авто нужно учитывать такие нюансы:

  1. Чтобы обеспечить хороший подогрев места пайки, можно использовать мощный паяльник. Однако, будет намного лучше, если в качестве этого применить точечную или газовую сварку.
  2. Для обеспечения качественной электроизоляции следует использовать листовой асбест.

Что понадобится?

Для выполнения задачи потребуются:

  • кусок толстостенной трубы длиной 8 см;
  • два патрубка по 2 см;
  • кусок листового металла;
  • помпа от автомобиля «Газель»;
  • нихромовая спираль, которая будет выполнять функцию нагревательного элемента.

Алгоритм действий

Алгоритм действий:

  1. На первом этапе нужно обработать кусок толстостенной трубы, чтобы его внешний вид и размеры соответствовали необходимым.
  2. Затем из листового металла толщиной 1 мм надо вырезать два диска, диаметр которых должен соответствовать внутренним диаметрам толстостенных труб.
  3. Для обеспечения максимального теплообмена и качественного подогрева к дискам приваривается по одной дополнительной пластине.
  4. Чтобы сделать теплообменник, швы запаиваются паяльником. При выполнении задачи необходимо проверить герметичность теплообменника, в противном случае из устройства может закапать вода в процессе функционирования.
  5. В ходе сборки нагревательные компоненты укладываются спиралями вниз, а все устройство прокладывается листом асбеста. Для обеспечения максимальной теплоизоляции конструкцию надо обернуть теплоизолирующим материалом. В качестве последнего рекомендуется использовать пеноплен.

Установка самодельного подогревателя

Монтаж устройства выполняется так:

  1. Нижний патрубок подачи хладагента в отопительный узел машины разрезается.
  2. В полученный разрыв устанавливается теплообменник с водяной помпой от «Газели». Насос требуется для нагнетания циркуляции расходного материала по малому кругу.
  3. Для подключения всей конструкции в электроцепь рекомендуется использовать отдельный переключатель с исполнительным реле. Если планируется организовать отключение нагревательной системы по времени, то дополнительно нужно установить еще одно реле.
  4. Производится подсоединение всех контактных элементов.
  5. Выполняется проверка патрубков и магистралей на предмет герметичности. Производится первичный запуск нагревательной установки и тестируется ее работа.

Монтаж нагревателя с помпой

Варианты решений своими руками проточного подогревателя для штатного дизельного топлива

Методы реализации надежного топливоснабжения мотора при помощи обогрева известны давно. Основные узлы подачи горючего, которые нуждаются в поддержании температурного режима:

  • Фильтр грубой очистки или сепаратор.
  • Фильтр тонкой очистки.
  • Магистраль трубопроводов.
  • Топливозаборник.

В автомагазинах можно найти широкий спектр уже модернизированных компонентов или дополнительных элементов к штатным агрегатам. Единственным препятствием к их приобретению может стать стоимость, которая довольно высока. Опытные автолюбители утверждают, что некоторые работы по организации подогрева горючего проводятся ими самостоятельно. При этом ресурс работы таких приспособлений нисколько не уступает заводским образцам, а в некоторых случаях даже способны превзойти их по части эффективности. По функциональному назначению различают следующие типы нагревательных элементов:

  • бандажный – для фильтров тонкой очистки;
  • проточный – устанавливается перед фильтром в разрез топливопровода;
  • гибкий ленточный – осуществляет нагрев фильтров и магистрали;
  • стержневой – возможно изготовление своими руками подобного подогревателя дизельного топлива для последующей установки в сепаратор или топливозаборник;
  • подогреваемые насадки — используется для нагрева сепараторов и топливозабюорников.

Также возможна самостоятельная замена в топливной емкости штатных узлов забора горючего на подогреваемые изделия. Это, конечно, обойдется дороже, чем самодельные девайсы, но подразумевает экономию как минимум 1500-2000 рублей за работу.

Общая характеристика

Такое устройство в климатических условиях России, безусловно, является необходимостью. Ведь большую часть года погода у нас является не самой благоприятной для эксплуатации автомобиля. Запускать мотор часто становится проблематично. Поэтому благодаря подогревателю срок службы дизельного агрегата увеличивается вместе с удобством при эксплуатации.

Он довольно прост в использовании. Автолюбителю остается лишь выбрать подходящий вариант, и это единственное, что может быть затруднительным, так как производителей данного устройства уже много и подобрать из всего многообразия подходящую модель иногда становится непростой задачей.

Обогрев топливозаборника

Дизтопливо замерзает уже в топливном баке. По этой причине его предварительный обогрев при большом минусе за окном позволяет восстановить текучесть солярки. Поднять температуру в топливном баке можно разными способами. Одним из самых простых является решение опустить в бак обычную лампочку на 50 Ватт, которая размещается возле топливозаборника. В процессе работы лампочка нагревается, парафин растворяется, система получает возможность прокачать солярку.

Вторым способом является самостоятельное сооружение электрического подогрева дизтоплива своими руками. Такой подогрев по принципу действия будет похож на нагревательную спираль. Для решения задачи потребуется добраться до сетки топливозаборника. Затем в корпусе высверливаются отверстия небольшого диаметра на равном расстоянии друг от друга. С каждой стороны рекомендуется выполнить около 5 таких отверстий.

Далее понадобится проволока, материал изготовления которой имеет высокое сопротивление. Для этой задачи неплохо подойдет оловянная проволока. Указанную проволоку нужно продеть через подготовленные отверстия в корпусе, создавая нагреватель. Свободные концы потребуется соединить по окончании с источником электропитания.

Подогреваем горючее от системы охлаждения двигателя

Подогретый в баке или сепараторе состав легко может потерять текучесть, проходя по всей магистрали, да еще и на высокой скорости движения автомобиля. В этом случае автолюбитель может выбрать и сделать своими руками любую компоновку подогревателя дизельного топлива с применением простых технологий:

  • элементарное утепление топливной магистрали строительными материалами;
  • монтаж электрического гибкого подогревателя путем наматывания или прикладывания на поверхность узла;
  • установка теплообменника перед фильтровальным элементом тонкой очистки.

Последний метод заключается в изготовлении детали, которая имеет два независимых контура. Простейший экземпляр такого устройства состоит из двух трубок разного диаметра. Более тонкая трубка при помощи сварки центруется внутри большой. Наружный контур представляет собой патрубки для пропуска дизтоплива. Малый круг системы охлаждения подключается к внутреннему блоку. Возможны вариации этой конструкции, где контуры, предназначенные для солярки и горячего антифриза, могут поменяться местами. Более сложные экземпляры содержат внутренний блок, выполненный по типу спирали. Высокую надежность пуска дизеля в зимних условиях можно обеспечить только при комплексной модернизации. Ее суть состоит в применении нескольких вышеописанных методов, которые осуществляют обогрев узлов топливной системы.

В морозные дни зимы владельцы автотранспорта на дизельном топливе могут столкнуться с проблемами при эксплуатации. Остатки летнего горючего или резкое понижение окружающей температуры могут стать серьезной проблемой.

Автомашина при этом запросто может не завестись из-за застывания энергоносителя. Еще хуже – если при движении замёрзнет топливопровод. Тогда авто может заглохнуть на ходу. Чем ближе Вы живёте к северу – тем лучше нужно заботиться об обогреве бака автомашины. Лучше быть готовым к неприятностям, чем неожиданно встать на безлюдной трассе.

Способы предотвращения застывания дизельного топлива в баке

Летний сорт горючего или ненадлежащее качество оного — вот предпосылки к грядущим проблемам. Существует три вида энергоносителя: летний (эксплуатация до -5°C), зимний (до -30°C) и арктический (температура застывания составляет -50°C). Перед холодным сезоном рекомендуется заменить горючий материал на зимний или арктический тип.

Если произошло смешение двух типов, и при этом грядут холода, есть два решения: использование антигелевых присадок или разбавление смеси керосином (либо бензином). Но это – крайние меры. Их применение — кратковременное.

Лучший же способ – установка подогрева топливной системы. Естественно, если отсутствует штатный подогрев дизельного топлива в баке.

Предпусковой подогреватель

Не каждый водитель знает, что в качестве предпусковых подогревателей могут выступать сразу несколько устройств:

  • подогреватели фильтра первичной очистки топлива;
  • ленточные устройства;
  • топливозаборники с функцией подогрева.

Собственно говоря, это и есть три основных вида предпусковых подогревателей.

Главная их особенность заключается в том, что они подключаются напрямую к аккумулятору и работают только от его энергии.

В основу каждого из этих устройств вмонтирован специальный нагревательный элемент, который запитан от АКБ.

Главное назначение предпускового подогревателя — сделать возможным запуск двигателя при минусовых температурах.

Так, если топливная система автомобиля оснащена предпусковыми обогревательными элементами, то лёгкий запуск мотора обеспечивается даже при сильных морозах.

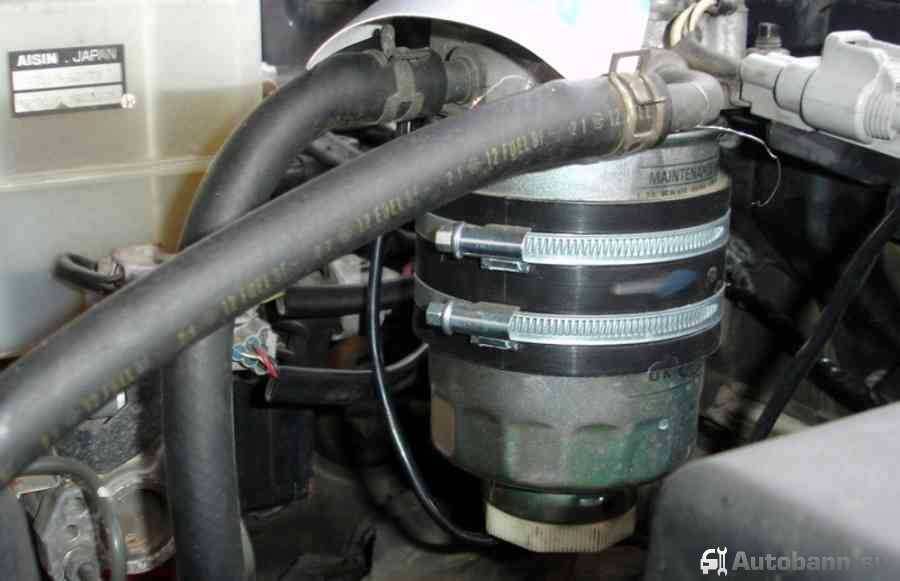

Подогреватель бандажного типа

Опытному водителю понятно, что при повышении вязкости топлива первым делом будет страдать фильтр тонкой очистки.

Дизельное топливо просто закупорит поры фильтра и не даст мотору получить необходимое количество энергии для запуска.

Чтобы топливный фильтр в любое время года работал без перебоев, на него накладывается специальный бандажный подогреватель, который подключается к аккумулятору машины.

Подогревающее устройство включается простым нажатием кнопки из салона, период его работы составляет не более пяти минут, после чего оно самостоятельно отключается.

За это время фильтр успевает полностью прогреться, топливо приобретает оптимальную вязкость, и двигатель запускается с первого раза.

Бандажный подогреватель представляет собой пластины со встроенными в них электрическими приборами обогрева.

Разумеется, они адаптированы к системам автомобиля и считаются полностью безопасными.

Устройство бандажного подогревателя: нагревательный элемент, термоизоляция и металлические хомуты крепления

Подогрев ленточного типа

Главное достоинство, которым обладает только ленточный подогреватель, это, безусловно, гибкость.

Поэтому такой тип обогрева применим практически для любого устройства.

Он представляет собой обычную пластиковую ленту, внутри которой располагается нагревательный элемент.

По уровню эффективности подогрев ленточного типа нельзя сравнивать с бандажным, однако тепла вполне хватает на обогрев труднодоступных участков топливопровода.

Гибкую ленту подогревателя можно провести в любые места топливной системы — она очень эластична

Подогрев топливозаборника

Подогреватель — оптимальный вариант подогревающего устройства, так как позволяет не только подготовить двигатель к запуску, но и довести до нужной температуры всю топливную систему во время движения автомобиля.

Подогреватель топливозаборника изготавливается в форме насадки, которая присоединяется к устройству.

Поэтому топливо в бензобаке всегда имеет нужную температуру и поступает к фильтру в оптимальной консистенции вязкости.

Этот вид подогревателей дизельного топлива считается одним из лучших и эффективных, так как он работает в непрерывном режиме (по команде водителя) и хорошо прогревает горючее сразу в заборнике.

Топливозаборник прогревается через специальную насадку, которая не даёт топливу замерзать

Как собрать проточный подогрев топлива и установить его на дизель своими руками

Предпусковой подогреватель северс Свой интерес мы сосредоточим на классе электрических подогревателей. От жидкостных часто отказываются в силу невозможности подогревать на старте и отсутствия контроля за температурой на выходе из устройства. Конструкции, крепящиеся на выходной коллектор, располагают этими же весомыми минусами.

Способы реализации электроподогрева

Опыт показывает, что изготовить маршевый электрообогреватель в домашних условиях трудно – нужен мощный нагревательный элемент специфической конфигурации и надежная теплоизоляция. Особые требования по компактности устройства удовлетворить не менее сложно, куда проще воспользоваться фирменными решениями.

Автомашина-донор

Некоторые французские и корейские дизели комплектуются проточным подогревом топлива с завода. Взять их штатную конструкцию за основу – отличное решение. Вне зависимости от автопроизводителя конфигурация устройства стандартна, поскольку разработана одним и той же фирмой – Delphi. Однако найти деталь по оригинальному артикулу 9305-117B в продаже не представляется возможным. По кодам комплектующих отдельных машин единица доступна к покупке:

  • 31394-H1950 (Hyundai-Kia) – 1 700 рублей.
  • 1579.Y6 (Peugeot-Citroen) – 1 800 рублей.

Важная особенность устройства – способность функционировать в автоматическом режиме: при температуре топлива на входе выше +2°C автоматика отключает нагреватель. Суммарная мощность – 150 Вт. Диметр штуцеров – 10 мм.

Решения от профильных компаний

Для потребительской корзины всегда доступны универсальные подогреватели от фирм, специализирующихся исключительно на изготовлении средств обогрева автодизелей:

  • Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
  • Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
  • Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
  • Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.

Конкуренцию штатному проточному подогреву холодного дизельного топлива по стартовой цене может составить только ЭПТ-150С. Российская модель предварительно прогревается за 5-10 минут и вступает в работу, обеспечивая разность по температуре между входом и выходом в пределах 15…20 °C.

В отличие от Delphi устройство может быть установлено на грузовые автомобили: на выбор три конфигурации штуцеров подсоединения: диаметры 8/10/12 мм. Недостаток – ручное управление. В основе – высокоресурсный керамический нагревательный элемент.

Еще один ближайший конкурент Delphi, но по функционалу – Номакон ПП-201/ПП-202. Белорусская разработка привлекает автоматическим режимом: при температуре топлива +5°C автоматика отключает нагревательный элемент. Легковой штуцер – 9 мм, грузовой – 12 мм. Минус явный – цена.

Установка электроподгрева

Суть установки электроподогревателя любой фирмы одинакова – интегрировать устройство в топливопровод. Поспешно резать трубки системы питания не стоит, лучше ознакомьтесь с рекомендациями производителей и механиков:

  • Монтировать вблизи фильтра тонкой очистки топлива.
  • Избегать применения обычных металлических хомутов.
  • Устанавливать с использованием быстросъемных хомутов.

Идеальное решение – демонтировать «быстросъем» с фильтрующего элемента и установить его на вход в обогреватель. Выход нагревателя соединить с входом фильтра отрезком топливопровода с двумя быстросъемными хомутами. Подключить проточный подогреватель дизельного топлива своими руками несложно, если руководствоваться главными правилами:

  • Предусмотреть четырехконтактное ВАЗовское реле и предохранитель на 30А в схеме питания будь то автоматического или ручного устройства.
  • Кнопка-выключатель «автомату» не помешает.
  • Сечение проводов – не менее 4 мм2.
  • Управляющий плюс должен появляться после включения зажигания.

Особенности монтажа электроподогрева Delphi

Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажу детали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.

Сложные электротехнические моменты установочных мероприятий оборудования от Delphi наблюдаются по части поиска спецколодки. Необходим как пластмассовый корпус, так и контактные элементы. Комплексное решение от Hyundai-Kia под кодом 8999900026AS обойдется в 1 100 рублей. Дорого. Альтернатива – авторазборка или закупить новые компоненты поодиночке:

  • Колодка 6541.S9 – 300 рублей.
  • 2 клеммы 6541.Е6 – 100 рублей.

Так ли он необходим

Не стоит недооценивать такие приборы: на сильном морозе без него дизель не заводится, поэтому их присутствие облегчают водителям жизнь. В грузовике присутствующий подогреватель не только помогает запустить мотор, но и прогреть кабину. Трудности с запуском возникают уже при малейших морозах, так как вязкость смазки и топлива повышается.

Выбирая дизельные предпусковые подогреватели для легковых автомобилей внимание нужно обращать на их качество и характеристики. Выбирать прибор по стоимости огромная ошибка, свойственная для новичков, экономия заставляет платить дважды, а высокая цена не гарантирует качество

На видео бюджетный вариант из Китая

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

  • ТЭН;
  • Отрезки труб;
  • Сантехнические сгоны, тройники, переходники;
  • Материалы для герметизации соединений;
  • Хомуты;
  • Кабель с вилкой;
  • Изоляционные материалы;

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

  • Слесарные тиски;
  • Метчики и плашки для нарезания резьб;
  • Набор ключей;
  • Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

  1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
  2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
  3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
  4. Вкручиваем в тройник подготовленный отрезок;
  5. С другой стороны в трубу вкручиваем переходник;
  6. Еще один переходник вкручиваем в третий вывод тройника;
  7. Присоединяем к ТЭНу кабель, соединения изолируем;

После сборки должен получиться вот такое устройство:

Как видно, собрать подогреватель для антифриза очень просто

Важно только, чтобы все соединения были хорошо обработаны в плане герметизации, поскольку даже малейшие протечки антифриза не допускаются. Поэтому после сборки следует тщательно проверить устройство перед установкой на автомобиль

Дополнительно можно к трубе приварить кронштейн для крепления. Установка подогревателя двигателя своими руками тоже не составит труда. Его можно смонтировать, используя как последовательную схему (врезать устройство в патрубок подачи антифриза в отопитель салона), так и параллельную (подачу организовать с блока цилиндров, а сток – в патрубок, ведущий от основного радиатора).

Какую схем использовать – решать автовладельцу, но при этом необходимо установить прибор правильно. В обоих случаях нужно правильно определить, где подающий вывод, а где – сливной. Переходник, вкрученный в торец трубы — подающий, именно через него в подогреватель будет подаваться антифриз. Второй же вывод (из тройника) – сливной. Устанавливать прибор нужно так, чтобы сливной вывод смотрел вверх.

Используя для установки параллельную схему, подогреватель располагаем ниже точки забора (обычно это сливное отверстие блока цилиндров, в которую вместо пробки вкручивается штуцер).

Также некоторые в схему включают электрические водяные насосы от автомобиля ГАЗель. В таком случае обеспечивается принудительная циркуляция. Причем питание этой помпы можно организовать как от АКБ авто, так и от сети 220 В. Но во втором случае придется дополнительно использовать понижающий трансформатор.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
