Как поменять подушки двигателя на ВАЗ 2110: что нужно знать

Как крепится двигатель в авто ВАЗ2110

Двигатель авто ВАЗ 2110 крепится в автомобиле в моторном отсеке. Опорами служат три эластичных элемента. К кронштейну двигателя крепится правая опора, к кронштейнам картера КП – левая и задняя опоры. Последние две опоры по конструкции аналогичные.

Как заменить правую подушку двигателя авто ВАЗ 2110

Итак:

• Откручивается верхняя гайка фиксирующая подушку двигателя.
• Выкручиваются два болта удерживающие элемент к кронштейну.
• Под колесной аркой откручиваются болты, которые соединяют кронштейн с лонжероном.
• Кронштейн правой подушки двигателя ВАЗ 21103 вытаскивается из автомобиля.
• Меняется старая подушка и устанавливается новая в обратной последовательности разборки.

Как заменить левую подушку двигателя авто ВАЗ 2110:

Как и в первом случае откручивается верхняя гайка фиксации подушки. Но двигатель с этой стороны нужно опустить.

• Двигатель опускается на подготовленную опору.
• Вытаскивается верхняя шайба подушки.
• Выкручиваются болты фиксирующие элемент.
• Левая подушка под двигатель ВАЗ 2110 снимается.
• Вместе со шпилькой удаляется нижняя шайба.
• Левая подушка двигателя ВАЗ 21102 меняется на новую, а сборка выполняется в обратной последовательности.
• С помощью головки откручивается гайка, фиксирующая заднюю подушку к кузову.
• Отворачивается крепление подушки двигателя на ВАЗ 2110 к коробке передач.
• Подушка снимается.

Как заменить заднюю подушку авто ВАЗ 2110

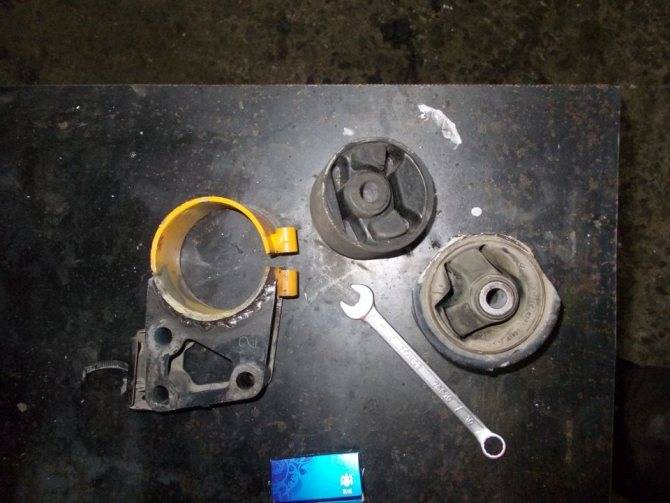

Снятие задней подушки ВАЗ 2110

Комплектация задних подушек может быть вместе с кронштейном или без него. Деталь представляет собой цельный литой элемент, в котором есть все необходимые отверстия для монтажа подушки. Для увеличения надежности и жесткости на внутренней части кронштейна расположены ребра. Верхний кронштейн крепления мотора – это промежуточное звено между подушкой опоры двигателя и гибкой штангой. С его помощью можно изменить угол фиксации к кузову и усилить конструкцию крепежа.

Итак:

• Установка новой детали производится в обратной последовательности.
• Сборка узла выполняется обратно его разборке.

Для правильной замены подушек двигателя ВАЗ 2110 можно познакомиться с видео.

Тюнинг крепления двигателя ВАЗ 2110

Достаточно доступный элемент тюнинга, с помощью которого можно крепление двигателя сделать более жестким – замена заводской штатной опоры на элемент с более жестким корпусом и резиновой деталью опоры.Это устройство позволяет:

• Максимально уменьшить перемещение двигателя при торможении им, резком старте автомобиля, наезде на неровности.
• Увеличить ресурс системы выпуска и приводов ведущих колес.
• Предохранить от самовыключения передач.
• Под капотом будет установлена яркая тюнинговая деталь.

Тюнинговая деталь крепления двигателя ВАЗ 2110

Для усиления жесткости двигателя можно установить четвертую опору для силового агрегата авто. Она соединяет между собой поперечину передней подвески автомобиля ВАЗ 2110 и картер сцепления. Такое устройство можно установить как для крепления двигателя 8 клапанов, так и 16 клапанов. При монтаже дополнительной опоры нужно найти для модуля зажигания другое место и приобрести новый кронштейн. Общий вид устройства показан на фото.

Общий вид элементов дополнительной опоры для ВАЗ 2110

Дополнительная опора двигателя СВС для ВАЗ 2110 2112,2170 2172

Инструкция по установке включает:

• Демонтаж бронепроводов свечей зажигания.
• Разъединяются разъемы проводов от модуля зажигания авто.
• Выворачивается крепление к блоку цилиндра и картера сцепления модуля зажигания.
• Откручиваются последние три гайки фиксации модуля, который затем снимается.
• Закручивается новое крепление, и модуль зажигания устанавливается на другое место.
• На поперечину передней подвески прикручивается кронштейн четвертой опоры.
• В отверстие клеммного зажима просовывается болт, устанавливается и закручивается на два витка гайка.
• В проушину фиксации опоры ставится нижняя головка штанги.
• Вставляется в отверстие проушины и подушки соответствующего размера болт, закручивается гайка.
• Регулируется размер штанги до тех пор, пока отверстие в картере сцепления не совпадет с отверстием на верхней головке.
• Вставляется еще один болт.

Установка четвертой опоры двигателя ВАЗ 2110

• Щиток картера сцепления, головка штанги крепятся через распорную втулку на опоре.
• Выполняется затяжка всех болтов.
• При установке другого крепления для модуля зажигания в резьбовое отверстие на блоке цилиндров закручиваются болты.
• Крепится низ и верх кронштейна, все болты затягиваются.

При установке четвертой опоры цена подушек двигателя увеличится, но и увеличится надежность крепления двигателя автомобиля ВАЗ 2110.

Замена подушек двигателя ВАЗ 2110

Замена подушек двигателя ВАЗ 2110 — процедура очень важная и ответственная. Проводиться она должна при необходимости как можно раньше, пока неполадка, казалось бы, небольших деталек не привела к вибрации в пути и, как следствие, скорому износу главных элементов трансмиссии, а также глобальным поломкам двигателя.

Когда следует производить замену?

Замену подушек двигателя, как уже отмечалось ранее, необходимо проводить при первом обнаружении их неисправности. Распознать эту неисправность несложно, конечно, если только регулярно проводить осмотр данного узла автомобиля — тогда все малейшие трещинки, расслоения, «одубение» и полное разрушение резинки подушки не останутся незамеченными и не успеют навредить движку.

Как проверить, в каком состоянии подушки находятся сейчас?

1. Поднимите автомобиль на домкрате. Освободите последний, зафиксировав положение авто специальными ремонтными подпорками.
2. Поставьте домкрат под поддон картера, разделив их небольшим деревянным бруском — он поможет равномерно распределить давление при поднятии, чем защитит поддон от деформации.
3. Аккуратно приподнимите мотор — так, чтобы его масса перенеслась с опор на домкрат.
4. Осмотрите резиновые подушки на предмет визуальных дефектов, самым опасным среди которых, к слову, является трещина в центральной части детали.
5. Если визуально все в порядке, оцените люфт между мотором и пластинами подушек. Его быть не должно, в противном случае опустите движок на место и затяните крепление опор.

Теперь вернемся к ситуации, когда визуальные дефекты на подушках все же присутствуют, следовательно, названные детали требуют замены.

Как осуществляется замена подушек двигателя ВАЗ 2110: пошаговая инструкция.

Замена правой опоры двигателя.

1. Подготовьте необходимые инструменты и материалы: набор гаечных ключей, маркер, домкрат, лом, ремонтные подпорки, целлофановые пакеты и фиксирующий герметик.

2. При выключенном зажигании отсоедините от АКБ минусовую клемму.

3. Поставьте машину на ремонтные подпорки и приподнимите двигатель — по технологии, описанной выше

Делайте это максимально осторожно, чтоб не повредить кожух вентилятора и радиатор

4. Отсоедините опору от рамы. Для этого вытащите сквозной болт, предварительно ослабив соответствующую гайку.

5

Принимая во внимание, что делаете подобную работу вы впервые, все снятые детали, болты и т.п., сразу раскладывайте по пакетам, пронумерованным маркером. Это в последующем облегчит вам сборку

6

Предельно осторожно снимите старую подушку двигателя и установите новую, предварительно смазав резьбу болтов подготовленным герметиком

7. Соберите все в обратном порядке.

Замена передней нижней опоры

Эта опора устанавливается также только на «двенашку». В ее функции входит дополнительное смягчение вибраций, возникающих при работе мотора. Заменяют ее следующим образом:

• Для начала снимается брызговик двигателя;
• Используя ключ ”15”, откручиваем винт, который крепит штангу (передняя поперечина подвески);
• Для снятия штанги с крепления передней опоры вам потребуется 2 рожковых ключа ”15”. Открутив гайку, винт извлекают;
• Демонтируем опору от двигателя.

Монтаж не должен вызвать никаких трудностей. Но, только в случае наличия оставшихся опор на положенных местах. Для совмещения отверстий нужно чуть раскачивать двигатель.

Причины выхода из строя демпферов

Самая распространённая причина — деформация резинок. У этого естественного явления есть такая же естественная причина — подушка просто отработала отведённый ей разработчиками ресурс.

Резиновое изделие утратило эластичность по причине устаревания.

Неравнодушны опорные подушки и к повышенным температурным режимам, и к влиянию агрессивных составов. Элемент станет расслаиваться, трескаться и, в конце концов, развалится.

В каждом из вышеперечисленных моментов, опорная подушка движка не будет иметь возможности выполнять свои обязанности со 100-процентной эффективностью.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Для восьмиклапанников

1. Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
2. Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
3. Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
4. Открутите гайку центрального крепления правой подушки (ключ на 15).
5. Отверните болты фиксации подушки к кронштейну (ключ на 13).
6. Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
7. Снимите кронштейн и замените старую подушку на новую.
8. Монтаж произведите в обратном порядке.
9. Передвиньте домкрат под КПП, и приподнимите ее.
10. Отверните гайку центрального крепления левой подушки (ключ на 15).
11. Отверните два болта крепления опоры, и снимите ее (ключ на 13).
12. Замените ее и соберите конструкцию в обратном порядке.
13. Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
14. Снимите заднюю опору.
15. Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
16. Установите заднюю опору в обратном порядке.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
3. Снимите опору, замените подушку или всю конструкцию.
4. Произведите монтаж в обратном порядке.
5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
6. Извлеките болт и гайку.
7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
8. Снимите опору, замените подушку или всю конструкцию.
9. Произведите ее монтаж в обратном порядке.

Устройство и назначение опор двигателя «десятки»

За многие годы накопился огромный практический опыт по теме, как поменять подушки двигателя ВАЗ 2110 и видео процессов ремонта тоже можно найти в количестве

Однако мало кто уделяет внимание особенностям детали. И, нужно сказать, напрасно, потому что такие знания помогут точно определить источник вибраций и приобрести нужную запчасть для ремонта. Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля

Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки

Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля. Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки.

Восьмиклапанные моторы Lada 2110 крепятся к кузову в трех точках: справа, слева и сзади. Боковые опоры через сквозные отверстия соединяют кузов с моторным блоком. Задняя опора крепится двумя болтами к коробке передач, и двумя гайками к кузову. Значение этой демпферной детали весьма существенно – она предотвращает продольные колебания ДВС при торможении и разгоне.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
2. Посторонний шум в салоне при передвижении по неровной поверхности.
3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

• Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
• Растрескивание и расслаивание резины от воздействия химически активных компонентов.
• Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Конструктивные особенности подушек Восьмиклапанный двигателя ВАЗ-2110

Перед тем как заняться проверкой и подменой подушек мотора, необходимо знать одну важную вещь: на Восьмиклапанный и шестнадцатиклапанного движке стоят различные подушки. На движке с 16 клапанами имеется задней подушки мотора, зато есть две боковые опоры, которых нет у Восьмиклапанный мотора. Процедура по подмене на одном и другом движке фактически схожа, и отличается только маленькими аспектами.

Симптомы износа

Хотя, кажется, что найти износ подушек мотора без вмешательства квалифицированного спеца довольно трудно, по сути всё можно выяснить самом.

При всем этом движок будет работать нормально, но вибрация будет ощущаться на всех элементах кузова, включая и салонный элементы.

Более мощная вибрация бывает при старте мотора и сходу после его отключения. Время от времени можно даже услышать соответствующий стук. Який возникает из-за контакта мотора с опорами. В этом перечне можно узреть главные предпосылки проблем, связанных с подушками мотора:

• В большинстве случаев подушки деформируются. Деформация происходит из-за выработки ресурса подушки.
• Резина теряет упругость. Это в большинстве случаев происходит от старости подушки.
• Резина трескается, разваливается и расслаивается. Нередко подушка может выйти из строя в итоге больших температур либо воздействия брутальных жидкостей.

В любом из ЭТИХ случаев подушка Уж не сумеет делать свои Конкретные функции отменно.

Проверка работоспособности подушек двигателя

Опоры мотора НЕ Обязаны иметь видимых повреждений.

Перед тем как приступать к работам по подмене подушек мотора, необходимо убедиться, что конкретно они стали предпосылкой вибрации мотора. Для этого необходимо провести последующие деяния:

• Автомобиль необходимо установить на особые подпоркы.
• Установить под поддон картера домкрат. Чтоб не пробить поддон картера, необходимо подсунуть доску либо брус на площадку домкрата.
• Дальше необходимо подымать движок ввысь. Подъём необходимо продолжать до того времени, пока подушки на сто процентов НЕ освободятся от веса мотора.
• Чтоб избежать травм, необходимо поставить рядом с домкратом ещё одну подпорку. Это удержит движок, если домкрат сорвётся.
• Дальше необходимо проверить состояние подушек мотора. Проверяется как железная база подушки, так и состояние резины.
• Если всё зрительно в порядке, необходимо проверить, имеется ли свободный ход меж рамой и пластинами.

Если повезёт, то ремонт может ограничиться подтяжкой крепёжных гаек. В более сложных случаях пригодится подмена подушек, потому что они НЕ реставрируются.

Ремонтируем грамотно: как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

Замена опор, конечно, более хлопотное дело, чем настройка сцепления . но при наличии навыков и минимального набора инструмента вполне реализуема без помощи специалистов автосервиса. Для работы понадобятся домкрат и набор ключей, также заранее нужно взять жидкость WD-40 – возможно, что соединительные элементы покрылись ржавчиной. Для выполнения цикла работ нужна смотровая яма или подъемник.

Замена правой демпферной опоры

Прежде, как поменять по примеру видео правую подушку двигателя автомобиля ВАЗ 2110, следует установить противооткатные упоры, а также отсоединить «минусовую» клемму от АКБ. Дальнейший процесс выполняется по схеме:

• Ослабить крепеж генератора гаечным ключом «на 13» и снять ременную передачу.
• Ослабить болт натяжителя.
• Поддомкратить правую часть автомобиля.
• Ключом «на 15» отвернуть гайку крепления опоры.
• Ключом «на 13» открутить два болта, крепящих опору к кронштейну.
• Отвернуть при помощи головки «на 17» три болта крепления кронштейна к правому лонжерону.
• Демонтировать кронштейн и установить новую опору в обратном порядке.

Замена левой демпферной опоры

Процедура смены демпфера двигателя с левой стороны автомобиля выполняется в следующем порядке:

• Демонтировать защиту картера автомобиля.
• Поставить домкрат под машину в районе КПП, подложить деревянный брус и приподнять авто, снимая нагрузку с опоры.
• При помощи торцовой головки «на 15» и воротка открутить крепеж опорной шпильки.

• Освободить ограничитель опоры.
• Немного опустить домкрат, чтобы свободно снять опорную шпильку.
• При помощи головки «на 13» снять крепеж опоры ДВС к кузову.
• Вытянуть опору в сторону мотора.
• Демонтировать нижний ограничитель опоры и установить новую деталь в обратном порядке.

Замена задней демпферной опоры

Прочитать, как поменять задние подушки двигателя на автомобиле ВАЗ 2110 и просмотреть видео – это еще полдела

Важно точно придерживаться порядка выполнения ремонтных работ:. На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности

Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС

Демонтировать защиту картера двигателя.
Открутить при помощи головки «на 17» две гайки, фиксирующие опору к кузову авто.
Используя два гаечных ключа «на 19» открутить два болта крепления к КПП и снять опору.
Зажать снятый кронштейн в тиски и ключом «на 19» открутить болт, фиксирующий опору.
Вынуть болт и установить в кронштейн новую резиновую опору.
Сборка узла выполняется в обратной последовательности при соблюдении перпендикулярности привалочных плоскостей.

На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности. Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС.

Источник

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Причины замены верхних опор двигателя

Штатные верхние опоры ВАЗ 2110 числятся довольно надёжным и долговечнымы изделиями. Они подлежат подмене по последующим причинам:

• Недостатки резиновой части из-за старения начального материала. Это приводит к повышению шумности и ударного воздействия во время передвижения ТС;
• Выход из строя подшипников верхней опоры.

Принципиально: стук от верхней опоры с неисправным подшипником довольно Сильный даже при маленьких неровностей дорожного полотна. Это плохо оказывает влияние на водителя и пассажиров, лучше сходу поменять верхние опоры ВАЗ 2110, Которые очень оказывают влияние на повышение вибрации мотора.

Замена подушек двигателя ВАЗ 2110

Рассмотрим пошаговый процесс замены подушек двигателя на примере одного из популярных отечественных автомобилей – ВАЗ 2110.

Для проведения ремонтных работ потребуются следующие инструменты и материалы:

• комплект новых подушек;
• пропиточное масло WD-40;
• набор накидных и торцовых ключей;
• домкрат.

Замена задней подушки двигателя ваз 2110 рекомендуется производить в помещении, оборудованном смотровой ямой или подъемником. Желательно, чтобы  в зимнее время помещение отапливалось, так как при отрицательных температурах резина становится жесткой, что создает дополнительные трудности при ремонте.

Отметим, что автомобили ВАЗ 2110 комплектуются как восьмиклапанными, так и шестнадцатиклапанными двигателями. Первые имеют три крепления, а вторые – четыре. Соответственно, процесс замены подушек для каждого из этих моторов имеет свои особенности, о которых расскажем ниже.

Процесс замены подушек восьмиклапанного двигателя

1. Установить автомобиль на ровной поверхности, зафиксировав задние колеса упорами.
2. Отсоединить клеммы аккумуляторной батареи и удалить защитные элементы двигателя.
3. Ключом N 13 отвернуть болт натяжителя и снять ремень генератора.
4. Надежно установить домкрат под двигателем, подложив на лапу подъемника толстую доску. Приподнять мотор, освободив от нагрузки опоры.
5. На правой подушке ключом N 15 открутить  гайку центрального крепления. Ключом N 13 освободить болты фиксации к кронштейну.
6. На правой арке ключом N 17 открутить  три болта, фиксирующие кронштейн к лонжерону.
7. Снять кронштейн, удалить изношенную подушку,  заменив ее новой. Перед тем как снять подушку, ее рекомендуется обильно смазать пропиточным маслом WD-40, так как зачастую вследствие коррозии и попадания грязи она может намертво приржаветь к раме.
8. После замены подушки провести монтаж в обратном порядке.
9. Для замены левой подушки подставить домкрат под коробку передач и приподнять ее.
10. Ключом N15 отвернуть гайку центрального крепления.
11. Снять опору, отвернув ключом N 13 болты крепления.
12. Заменив подушку, произвести монтаж в обратном порядке.
13. Со стороны днища автомобиля ключом N 17 отвернуть гайки задней опоры, крепящие ее к кузову, после чего отвернуть гайки, крепящие опору к коробке передач.
14. Снять заднюю опору, ключом N 19 отвернуть гайку крепления подушки  к кронштейну и заменить ее.
15. Произвести монтаж в обратном порядке.

Процесс замена подушек двигателя ВАЗ 2110 16 клапанов

Замена боковых подушек шестнадцатиклапанного двигателя осуществляется идентично замене этих элементов у восьмиклапанников.

Замена передней и задней подушек осуществляется под днищем автомобиля.

1. Ключом N 15 открутить болт фиксации штанги передней опоры к поперечной балке передней подвески.
2. Используя два ключа N15, отвернуть  и извлечь болт, крепящий опору к кронштейну двигателя.
3. Снять опору и заменить подушку. При деформации конструкции следует заменить опору в комплекте.
4. Провести монтаж в обратном порядке.
5. Для замены передней верхней опоры необходимо в моторном отсеке открутить болт крепления опоры к кузову. Извлечь крепежные детали.
6. Ключом N 15 отвернуть  болт фиксации передней верхней опоры к кронштейну двигателя и извлечь крепежные детали.
7. Снять  и заменить подушку или конструкцию в комплекте.
8. Провести монтаж в обратном порядке.

Отметим, что одной из наиболее часто возникающих проблем при замене подушек является деформация болтов. В результате нагрузок болты деформируются, и вывернуть их не представляется возможным. В этих случаях крепеж приходится обрезать. При этом не рекомендуется использовать  болгарку, так как высок риск повреждения соседних деталей. Несмотря на трудоемкость процесса, наилучшим методом удаления деформированных болтов является их обрезание ручной ножовкой.

Итог

Процесс замены подушек двигателя достаточно сложный и требующий определенной квалификации. В случае если автовладелец не обладает должными навыками, рекомендуется обратиться за помощью к специалистам сервисных центров.

В целом же, во избежание ускоренного износа подушек, не следует пренебрегать профилактическими мерами. Так, рекомендуется регулярно контролировать степень затяжки болтов, своевременно выявлять и устранять масляные подтеки и прочие загрязнения, не подвергать автомобиль нагрузкам, превышающим эксплуатационный максимум. Соблюдение этих мер позволит избежать преждевременного износа подушек и необходимости их замены.

Добавьте FBM.ru в избранноеДобавьте ПроКроссоверы в избранное

Причины выхода из строя

Среди всех причин выхода из строя опор двигателя, можно выделить самые основные:

• Отработанный ресурс опор двигателя, ввиду механического воздействия.
• Износ резиновых элементов ввиду постоянных перепадов температур окружающей среды.

Перед тем как идти в магазин, вы должны определить с тем, стоит менять только подушки или всю опору в сборе. В зависимости от состояния металлических опор, отсутствия на ней повреждений, можно произвести замену лишь её прорезиненной составляющей.

• Цена комплекта подушек для 16-ти клапанной ВАЗ-2112, составляет порядка 1500 рублей, а опор в сборе 3000 рублей.
• Работы по замене подушек в автосервисах варьируются в пределах 500 рублей за 1 штуку, однако мы считаем, что это лишняя трата денег, и предлагаем вам провести эти работы самостоятельно, благо никаких специальных навыков для этого не требуется.

Источник

Конструктивные особенности

Если у вас «десятка» с двигателем на 8 клапанов, тогда конструкцией предусматривается две боковые и одна задняя опора;

На 16 клапанных двигателя имеется две боковые опоры, одна нижняя и одна верхняя.

Важно заметить, что у 8 клапанных двигателей на десятке присутствует задняя подушка двигателя, в то время как на 16 клапанном ее нет. Зато такие моторы могут похвастаться наличием дополнительных опор

Вне зависимости от конструкции, процедура замены выполняется аналогичным методом.

Неисправности

На самом деле обнаружить вышедшие из строя подушки достаточно просто, поскольку вибрации двигателя сразу же увеличатся.

Если силовой агрегат работает нормально, но кузов при этом трясет, вибрация ощущается на рулевой рейке, педалях, приборной панели, тогда сомневаться не приходится — износились подушки двигателя.

Пик вибраций происходит при старте мотора и при его отключении. Если резиновые элементы полностью износились, тогда начнет появляться стук. Он вызывается контактом элементов двигателя с опорами.

Чтобы убедиться в износе подушек, включите мотор, поднимите капот, визуально осмотрите опоры и подушки. Приложив руку на двигатель, вы тактильно ощутите усиление вибраций по сравнению с нормальным поведением автомобиля.

Причин возникновения неполадок может быть несколько.

Причины	Особенности
Деформации	Деформация элементов может происходить при отработке ресурса подушек, при механических или температурных воздействиях
Потеря эластичности	Резина не обладает большим запасом прочности, потому с течением времени она состаривание. Данный эффект усиливается при воздействии температурных перепадов
Расслаивание и растрескивание	Подушка может буквально разваливаться, расползаться при воздействии на нее химически агрессивных веществ

Требуется ли замена

Если вы обнаружили, что задняя или любая другая подушка начала изнашиваться, тянуть с ремонтными мероприятиями ни в коем случае нельзя.

Помимо дискомфорта водителя и пассажиров при движении автомобиля, вы рискуете дотянуть поломку до того момента, когда начнутся разрушительные процессы работе коробки передач и силового агрегата.

Принимаясь за ремонт креплений мотора, следует подумать над тем, стоит ли менять отдельно подушки, либо заменить опоры в сборе.

Если опора не повреждена, менять ее не обязательно. То есть в таких ситуациях достаточно просто заменить подушку. Комплект новых подушек для ВАЗ 2110 сегодня стоит около 1,3 тысячи рублей. Набор опор обойдется вам в 2,5 тысячи рублей.

Выполнять работу самостоятельно или обращаться на СТО — ваш выбор. Но следует знать, что за замену одной подушки с вас возьмут минимум 300 рублей.

Полезные советы

Обратите внимание, при появлении вибраций двигателя не всегда следует сразу менять все опоры «по кругу». Бывает так, что даже на относительно «свежем» авто из строя выходит только один элемент, тогда как другие вполне пригодны для дальнейшей эксплуатации

Это происходит в результате попадания технических жидкостей на резиновую часть подушки и т.д.

Однако, что касается базовых рекомендаций, если авто с пробегом около 80-100 тыс. км. и больше, причем все подушки двигателя имеют одинаковый срок службы и начали выходить из строя, лучше сразу осуществлять замену всех таких опор.

Причина очевидна — если резина начала приходить в негодность от старости, после замены одного явно неисправного элемента через время следующая подушка также перестанет справляться со своей задачей.

Также важно для замены подбирать только оригинальные изделия или качественные аналоги, а также приобретать детали у проверенных продавцов. Дело в том, что на рынке для автомобилей ВАЗ представлено большое количество запасных частей, однако далеко не все отличаются высоким качеством

Более того, часто попадаются дешевые подделки под оригинал неизвестного происхождения.
